elekta加速器运动系统工作原理及故障维修

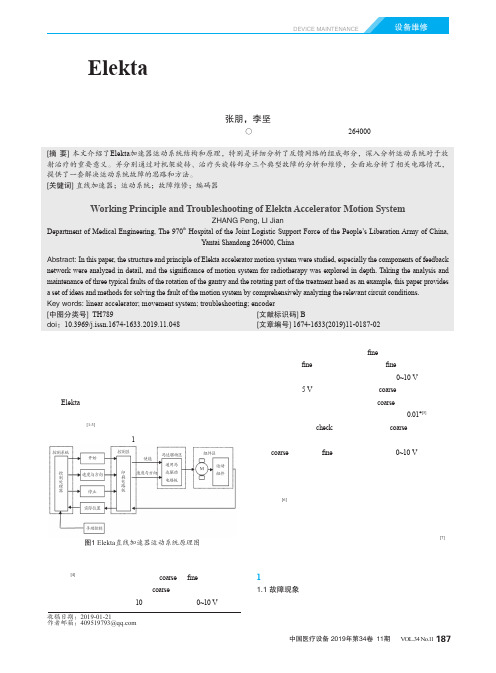

中国医疗设备 2019年第34卷 11期 V OL.34 No.11187设备维修DEVICE MAINTENANCEElekta 加速器运动系统工作原理及故障维修张朋，李坚中国人民解放军联勤保障部队第九七〇医院 医学工程科，山东 烟台 264000引言精确放疗技术对直线加速器的机械性能尤其是运动系统的性能有着严格的要求。
根据自动控制系统的理论，相对于开环系统，带有反馈网络的闭环系统具有更高的稳定性。
Elekta 加速器运动系统主要包括机架旋转、准直器移动、治疗头旋转、多叶光栅移动以及治疗床运动等。
除了多叶光栅系统外[1-3]，其他运动系统一般分为三部分：驱动电机、编码器、控制部分，如图1所示。
在整个运动系统中，位置反馈是关键环节，加速器通过主要级编码器和次要级编码器向控制系统反馈运动部分的位置信息[4]。
其中，主要级编码器包括coarse 和fine 两个电位器，向控制系统提供精确的位置信息。
coarse 电位器只有一个电刷，在整个运动过程中大约旋转10圈，输出范围为0~10 V 。
加速器控制系统能够根据其输出值判定fine 电位器完成的周期数，并且判定使用fine 编码器的哪一路输出。
fine 电位器能够连续旋转，具备两个位置相反的电刷，输出值在0~10 V 之间，输出差值大约为5 V 。
通过连续旋转，在coarse 电位器的线性输出波形上加载一个锯齿波，即通过与coarse 电位器的相对位置关系实现精确定位，如准直器旋转精度达到0.01°[5]。
次要级编码器包含一个check 编码器，结构上与coarse 电位器相同，用以实现控制系统对主要级编码器反馈信息的完整性进行检查。
coarse 电位器和fine 电位器输出范围在0~10 V 之间。
两级编码器一共向系统输入四路电压信号。
除了共同特点之外，各个运动系统也有其自身特点，如机架旋转系统装备有刹车线圈，防止因运动惯性导致的位移[6]。
瓦里安医用直线加速器MLC部分工作原理与维修
瓦里安医用直线加速器MLC部分工作原理与维修张炳昌;宋强【摘要】本文介绍了瓦里安医用直线加速器MLC的工作原理，并叙述了该部分的维修思路及处理方法。
【期刊名称】《中国医疗设备》【年(卷),期】2015(000)003【总页数】2页(P157-158)【关键词】医用直线加速器;MLC;联锁故障【作者】张炳昌;宋强【作者单位】青岛市市立医院医疗器械科，山东青岛266011;青岛市市立医院医疗器械科，山东青岛266011【正文语种】中文【中图分类】TL53医用直线加速器是实现远距离放射治疗的最常用设备。
瓦里安医用直线加速器系列机型，采用的多是叶光栅准直器（MLC）[1-3]。
MLC系统机械结构紧凑精密，电路控制设计复杂，故障率较高，医院工程技术人员很有必要了解并掌握MLC系统工作原理及维修方法。
MLC系统主要由工作台计算机（Workstation Computer）、控制器组件（Controller）、MLC头组件（MLC Head Assembly）和马达驱动组件（Motor Driver Assembly）组成。
其工作原理图，见图1。
由图1可见，服务器传来的照射野信息由工作台计算机发出到控制器组件，再由控制器组件传送到头组件的头收发处理电路板（Head Transceiver PCB），由头收发处理电路板中的单片机进行信息转换，转换成各叶片和Carriage位置信号，传送到马达驱动电路板(Motor Driver PCB)，去控制驱动各叶片马达和Carriage马达（下称Carriage）运转。
同时，各叶片位置和整个Carriage位置由第二反馈电路板（Secondary Feedback PCB）来实时监控，各叶片位置由对应的各Patient Side Softpot电位器电压值来识别，Carriage位置由编码光栅片来定位，各叶片和Carriage实时位置信号由第二反馈电路板传到头收发处理电路板与设定的位置数据进行比较，如果各叶片到位后则停在设定的位置上，如果有叶片不到位或Carriage位置与设定位置不一致，则由头收发处理电路板识别并传至控制器，再由控制器将错误信息传回到工作台计算机进行报错联锁提示。
医用加速器的维修保养问题与技术分析
医用加速器的维修保养问题与技术分析Elekta Precise、Elekta Synergy医用加速器都配置了MLC系统（多叶光栅），此系统是由40对叶片组成，包含了较为完善的驱动、控制、运动精度控制的硬件与软件等部分，这样不仅能使加速器能够进行普通的放疗，也能进行特殊的精度放疗。
在利用医用加速器进行临床治疗的过程中，对MLC系统的维修保养工作是重要的环节。
本文就对这两种型号的医用加速器维修保养问题进行具体的分析，供有关人员进行参考。
标签：医用加速器；维修保养；技术对医用加速器的维修保养工作，首先需要对这两种医用加速器常见的故障有充分的了解，并加强对设备日常的维护与保养，降低故障发生频率，为临床治疗提供良好的工作环境，减少医疗事故，为构建和谐医患关系做出更大的贡献。
1 Elekta Precise加速器维修保养分析Elekta Precise加速器在我国的使用已经有10几年的历史，根据这10几年的使用，对该设备的常见故障进行了总结，并提出相应的解决措施：①当患者数据太多，SQL数据库保护自动关机。
解决这一故障需要重新安装应用程序，并利用备份恢复原有的数据。
将没有用处的病例信息及时的删除，定期进行磁盘整理，做好安全备份工作。
②磁带发生故障，备份数据不能移动到磁带中，这就需要及时的更换磁带；③MLC系统频繁出现故障。
这类故障需要进行软件定位、光路调整、软件PART值的调整、对反光点、镜子等进行定期的清洁；④小机头不能进行转动，变换开关损坏，需要及时的更换手轮组件，并进行定期的检查。
为了防止医用加速器出现故障，需要做到以下几点：①在设备选购方面，要把好采购关，保证设备的质量；②保证设备有完善的安全操作手册以及配图配套的维修手册，并且保证其能够准确的提示故障，能在故障发生第一时间找到故障发生部位，并及时的进行排除[1]。
③这个型号的医用加速器，在使用的过程中，小的故障发生较为频繁，需要定期的进行检修。
④医用加速器的运行环境对其正常运行具有很大的关系，关系着设备能否安全稳定的运行。
Elekta Precise医用电子直线加速器维修四例
Elekta Precise医用电子直线加速器维修四例高志坚;梁宝乾;黎宇【摘要】本文介绍Elekta Precise医用电子直线加速器四例故障分析及处理过程，供临床工程师参考。
【期刊名称】《中国医疗设备》【年(卷),期】2014(000)005【总页数】2页(P140-141)【关键词】医用电子直线加速器;真空度;医疗设备维修【作者】高志坚;梁宝乾;黎宇【作者单位】贵港市人民医院设备科，广西贵港537100;贵港市人民医院设备科，广西贵港537100;贵港市人民医院设备科，广西贵港537100【正文语种】中文【中图分类】R197.39;TL53医用电子直线加速器作为放射治疗中的主要设备之一，被广泛使用[1-2]。
现将在使用过程中，Elekta Precise医用电子直线加速器所发生的故障，及相应分析处理方法总结如下。
1.1 故障现象开机出现VAC GUN（电子枪）真空联锁警告，预热完成后无法训机。
1.2 故障分析与处理根据故障现象分析，认为是由于电子枪的真空度过高或过低而发出警告。
检测真空度的方法有两种：一种是通过真空离子泵的工作电流来检测，泵电流越小则真空度越高；另一种是在操作系统治疗模式下输入相对应的代码查看真空度数值。
查阅维修手册，进入治疗模式，在View Item/Parts（查看项目/部分）的Item框中输入“227”（代表电子枪真空度），Part框中输入“4”（代表实际值），在Value （数值）框中显示相对真空度为 -6.67 MPa，而设定范围为 -6.20～-6.45 MPa。
20 min后警告自动消除，此时相对真空度为 -6.43 MPa，加速器可以正常工作。
据操作人员反映，该故障偶尔出现。
因在一定范围内，真空度较高并不影响机器使用[3]，故调整设定范围以消除警告。
方法如下：进入维修模式在Display Service Pages（显示服务页面）的Load（加载）菜单中选择Calibration（校准）。
Elekta BMEI BJ-6B医用直线加速器故障分析三例
接手 控盒 到治 疗 床 之 间 的 电 缆 线 损 坏 ； （ ２ ） 防 撞 开关 被按 下或 者是 保 护开 关工作 ，机子 启 动软件 保 护 ；（ ３ ） 机 头 和机 架 的 转 动 电 机 同 时 烧 坏 。第 三 种可 能性 比较 小 ，主要对 第一 种 和第二 种 原 因进 行 排查 。首 先用 万 用 表 对 手 控 盒 的 机架 ／ 头控 制 按 钮 和连 接 电缆线 进 行测 量 ，一切 正 常 ，排 除第 一种 原 因后 ，检 查机 头 的 防撞 开关 ，防撞 开关 都 处于 正常
Ｅｌ ｅ ｋ ｔ ａ ＢＭ ＥＩ ＢＪ 一 ６ Ｂ 箧 用 直 线 加 速 器 故 障 分 析 兰 例
周 军
（ 武警 四川 省 总 队医院 肿瘤 放疗 中心 ， 四川 乐 山６ １ ４ ０ ０ ０ ）
［ 中图分类号 ］Ｔ Ｈ ７ ７ ４ ［ 文献标识码 ］Ｂ ［ 文章编号］ １ ０ ０ ２—２ ３ ７ ６（ ２ ０ １ ４）０ ８—０ ０ ５ ８— ０ ３
病 人治疗 。
故 障二 ：手 控 盒 在 使 能 状 态 下 ，ｗ ｈ ｅ ｅ ｌ １所 控
制 的上 档 运 动 状 态 自动 运 动 ，偶 尔 可 以正 常拨 动
翻 ２
（ ３ ） 机头 Ｃ Ｏ Ｌ Ｌ Ｉ —Ａ Ｐ １ 板 是否 故 障 ，电机运 动 开关 、到位 开 关 、电 压 输 人 指 令 都 是 从 Ｃ Ｏ Ｌ Ｌ Ｉ — Ａ Ｐ １板 发 出 ，检 查 此 电路 板 ，无 明显 的 烧 焦 、短 路 、异 味现象 ，并查 看 电缆插 槽是 否插 牢 固 ，排 除
状 态 。此 时 继 续 向前 排 查 ，打 开 机 子 侧 边 的 Ｃ ４ Ｃ
运 控板 ，检 查板 上 的供 电和保 险 丝正 常 ，根据 查 阅 图纸 和维修 经验 将 Ｃ ４ Ｃ运 控板 上 的 Ｅ ４芯 片 ８脚用 焊 丝 直接对 地 短路 一下 ，机 子 啪的 响 了一 下 ，估计 是 电磁 阀吸合 ，机 架和 机头 重新 得 电 ，机 子 恢复 正
医科达加速器电动多叶光栅(MLC)的维修和保养
当小 于 ２ ７ ０ 。时 ， 显示 又正 常 。分 析 ： 由上 述故 障现 象 与
有关 的 电缆 ． 看有 无因长期 随 Ｇ ＡＮ Ｔ Ｒ Ｙ旋转 而造成 磨损 的
无 纺布蘸 水敷 于反光膜 片表 面片刻 ，可 达到 除灰 之 目的。
进 行 除灰。光路上 的其他 部件可 按常规 方法 除尘。 当图像 上 的叶 片反光 片逐渐变 小 ，而且 四角模糊 时 ，说 明叶片反
故障现象 ｌ 二 ： ４个大 的参考 点 的参 考值 ，变小 报错 。
专用润滑油 。否则丝杆极易报损 ，引起不必要的损失 。
由于加 速器是 贵重精密大型设备 ， 保养维护相 当重要 。 做好设 备保养 工作 ，可 以明显降低设 备 的故障率 。ＭＬ Ｃ的 维护保 养工作 更要做 到常态化 头控制板 、 ＭＬ Ｃ电源分配板 、 扁平 电缆 、
同轴 电缆 、旋转 同轴 电缆后 ． 图像 信号最后送入加速器控 制 柜。这样控制 系统就可 以识别 和控制 ＭＬ Ｃ叶片的位置 。
２ 故 障 维 修
故障现 象一 ：当 Ｇ ＡＮ Ｔ Ｒ Ｙ转 到 ２ ７ ０ 。 时，出现 红屏 ，
医科 达加 速器 电动 多叶光栅 （ Ｍ ＬＣ ）的 维 修 和 保 养
李 永
（ 沭 阳县 中医院设备 科
［中图分类 号 ］Ｒ１ ９ ７ ． ３ ９
设 备科 ，江 苏沭 阳 ２ ２ ３ ６ ０ ０）
［ 文章编 号 ］１ ０ ０ ２ — ２ ３ ７ ６（ ２ ０ １ ５）１ ２ — ０ ０ ７ ３ — ０ １
们 根据 维修资料 ，测量 了射野灯 的 的建 议供 电电压 ，结果 果然偏 高。我们适 当调低 了电压 ，这种现象 消失 。
３ ＭＬＣ的保养保养 多 叶光栅 系统 的故 障现象 多以找不 到叶 片 、叶片反 光 片过宽 或过窄 为提示 。光学 部分 的除尘是该 部分保 养 的最 重 要 内容。 由于机 头 内需 散热 ，空气 流动 导致灰 尘落在 叶 片反光 片上 ，影 响 了反 光效果 。此外 ，反 光膜 片 、反光镜 等光学 部件 同样 容易 积尘 。叶片反光 片 由细微 颗粒组 成 ， 只能用棉 签蘸清水 轻轻 擦拭 。反光 膜片经 射线 的长期穿透 照 射 ，会 变得非 常脆 ，最好 不要 随意触 碰 ，以免 破裂 。用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
收稿日期：2011－01－30
ELEKTA 加速器MLC 的维修体会
宋
毅1，张广武1，张文媛
2（贵州省人民医院肿瘤科1设备科2，贵州贵阳550002）
〔中图分类号〕TH774
〔文献标识码〕B
〔文章编号〕1002－2376（2011）07－0062－02
在以加速器进行肿瘤放射治疗的过程中，采用多叶光阑对肿瘤病灶进行适形调强放疗已日益普及。
多叶光阑故障也成为医科达加速器最为常见故障。
现就我院使用医科达加速器多叶光阑的维修工作做一归纳总结，供同行们参考。
多叶光阑系统由光学部分（射野灯、反光镜、反光膜片（mirror ）、摄像头）、叶片部分（叶片、叶片反光片（reflector ）、电机、nut 、丝杆）、软件等部分组成，以叶片的准确定位继而形成照射野为目的。
多叶光阑系统的故障多以找不到叶片、叶片反光片过宽或过窄为提示。
光学部分的除尘，是排除该部分故障的最重要也是最基本的步骤之一（一般3 4月清洁一次为好）。
1
叶片反光片
由于机头内需散热，空气流动导致灰尘落在叶片反光片上，影响了反光效果。
此外，反光膜片、反光镜等光学部件同样容易积尘。
叶片反光片由细微颗粒组成，只能用棉签蘸清水轻轻擦拭。
反光膜片经射线的长期穿透照射，会变得非常脆，最好不要随意触碰，以免破裂。
依据我们的经验，我们用妇科专用脱脂棉签加蒸馏水小心轻冲洗反光膜片表面片刻，可达除灰之目的。
对于Beam Splitter ，一定要注意它是透光镜，需对正反两面进行除灰。
光路上的其他部件可按常规方法除尘。
当图像上的叶片反光片逐渐变小，而且四角模糊时，说明叶片反光片在射线的长期照射下反光性能下降，考虑更换叶片反光片。
2摄像头
摄像头上的CID 芯片在射线的长期照射下同样会产生性能下降的问题。
由于价格较贵，建议在考虑更换之前，将外围排除一下，即清洁光学系统，更换射野灯，调节光圈，改变part 172的值
等。
如仍旧提示无规律的故障（找不到叶片、过宽、过窄），可在图像上观察每一片叶片反光片是否变成三道白条，若是，此时的摄像头暗电流可能超过100，要考虑更换摄像头。
在使用过程中我们还发现经常有多片叶片走不到位，原因不明，撤下叶片丝杆发现丝杆上的润滑脂长期被放射线照射变质阻力变大，索性拆下全部丝杆及叶片用洗涤汽油清洗重新加耐辐射专用润滑油即可（注意清洗叶片时小心手及清洗油不要碰到叶片上的反光点膜片）故障排除，这样做工作量非常大。
实践中我们还发现用数字万用表跟踪测试电机电流从而带动螺杆、螺母运动的方法，可以很方便找到有问题的电机及传动机构的叶片螺母、螺杆。
通过用一个15V 稳压电源接入电机，中间串入数字万用表电流挡测电机电流的电路，我们就可对每一个叶片电机进行数字万用表正反相电流跟踪测试，15 30mA 电流的叶片组，叶片螺母、螺杆连接是正常的。
如果电流是大于31mA 的为不正常，必须拆下进行清洗、检查、调试，不合格的就更换。
我院加速器MLC 在作适形调强放疗中运动平凡的几片叶片经常走走停停，叶片不能到位。
如MLC Y2轴方向第30、31、28叶片，我们将机架转到180ʎ，MLC 开至最大、准直器转到方便拆MLC 叶片的位置。
进入Service 维修模式，随机设置MLC 叶片参数。
用自动操作，故障叶片肯定走的不好，而拆下走的不好的叶片驱动电机一直在转动，说明电机和驱动电路都正常。
单个叶片走动是通过电机带动螺杆，螺杆驱动叶片螺母使叶片运动，而叶片螺母是通过两颗销钉安装在叶片上。
我们也可不拆下电机，从驱动电路板上拔下MLC 电机插座，用一个9V 叠层电池焊两颗引线插到MLC 电机插座上，电机带动螺杆旋转，叶片不动，说明叶片螺母或螺杆已经磨损必须更换。
叶片螺母的更换非常麻烦。
首先要将损伤螺母的叶片从MLC 中安
2
6Medical Equipment Vol.24，No.7
收稿日期：2011－03－16
GE Revolution XR /D 全数字DR
通讯故障的维修分析
吴文生
（无锡市第四人民医院，江苏无锡214062）
〔中图分类号〕TH774
〔文献标识码〕B
〔文章编号〕1002－2376（2011）07－0063－02
〔摘要〕
：GE Revolution XR /D 全数字DR 的通讯故障是日常维修中常碰到的故障现象，通过使用网络命令能在很短的时间内找到故障点，及时解决故障，保障设备的正常运行。
〔关键词〕系统架构；子系统；通讯；PING ；PC
通讯故障是XR /D 故障中比较常见的一类。
有
时会在触摸屏上报错4020System communications problem.Turn console power OFF /ON.。
有时也会在工作站上报AWS －IDC 或者AWS －X GENERATOR 通讯失败。
一般发生通讯故障的时候，机器就无法使用了。
本文旨在通过笔者多年维修此类故障的经历，从系统的层面来对此类通讯故障的维修进行总结。
首先介绍一下XR /D 的系统架构，有了总体的概念，才更容易确定故障的方向和范围。
之所以存在通讯故障，是因为XR /D 设备是由多个子系统组成的，各个子系统都可以理解为一台终端机，它们有各自的IP 地址，且都在一个网段中，通过交换机进行相互的通讯。
以我院所使用的双平板XR /D 为例，从网络层面来理解，整个系统由五个终端机组成，采集工作站AWS ，射线发生控制器ASC TITAN ，运动控制器POS ，床下平板图像探测控制器TABLE IDC ，立柱平板图像控制器WALLSTAND IDC ，其拓扑结构如图1。
图1
各个终端的内部网络地址如下：
AWS 192.168.1.10
ASC 192.168.1.30POS 192.168.1.40TABLE IDC 192.168.1.20WALLSTAND IDC
192.168.1.21
了解了这个内部网络的结构，对我们确定通讯故障的方向很有帮助。
例如，当系统发生通讯故障报错，可以通过AWS 的命令窗口来ping 各个终端机，如果能ping 通，会得到”xxx is alive.”的反馈信息，反之会得到“xxx no response ”的反馈信息櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉。
全取出，由于没有拆销钉的专用工具，用斜口钳拆销钉时要非常小心，装好螺母后销钉装回必须对位准确，否则安装的叶片是不能正常运行的。
我们还发现在做适形调强放疗过程中有MLC 报错，我们认为可能是摄像系统灵敏度改变导致误报错。
在Service 维修模式下改变part127的参数，即进入Edit the item 2009part127把原来的4500改为9000，故障排除。
在使用中还发现一个或多个叶片不动，经常不能走到位，在part127的值改后，
故障依旧，在排除MLC 电机故障后，可考虑电机驱动板故障，方法是将两块电机驱动板互换，即可找到故障板。
［参考文献］
［1］ELEKT ［1］Precise Treatment System Corrective Mainte-nance Manual 4513370186904．
［2］Di #t"Accelerator Service Parts Manual 45133701876
05．
［3］顾广本医用加速器【M 】．北京：科学出版社，2003
3
