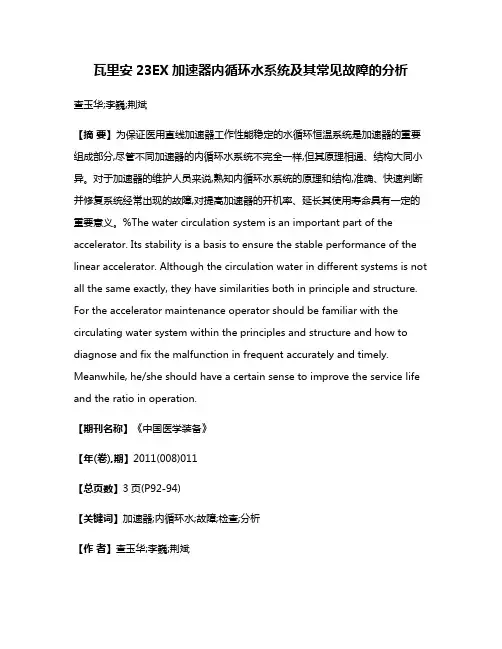

瓦里安23EX加速器内循环水系统及其常见故障的分析
瓦里安23EX加速器内循环水系统及其常见故障的分析查玉华;李巍;荆斌【摘要】为保证医用直线加速器工作性能稳定的水循环恒温系统是加速器的重要组成部分,尽管不同加速器的内循环水系统不完全一样,但其原理相通、结构大同小异。
对于加速器的维护人员来说,熟知内循环水系统的原理和结构,准确、快速判断并修复系统经常出现的故障,对提高加速器的开机率、延长其使用寿命具有一定的重要意义。
%The water circulation system is an important part of the accelerator. Its stability is a basis to ensure the stable performance of the linear accelerator. Although the circulation water in different systems is not all the same exactly, they have similarities both in principle and structure. For the accelerator maintenance operator should be familiar with the circulating water system within the principles and structure and how to diagnose and fix the malfunction in frequent accurately and timely. Meanwhile, he/she should have a certain sense to improve the service life and the ratio in operation.【期刊名称】《中国医学装备》【年(卷),期】2011(008)011【总页数】3页(P92-94)【关键词】加速器;内循环水;故障;检查;分析【作者】查玉华;李巍;荆斌【作者单位】解放军第307医院医学工程科,北京100071;解放军第307医院医学工程科,北京100071;解放军第307医院医学工程科,北京100071【正文语种】中文【中图分类】TH772.21 引言医用直线加速器的加速管通常是由无氧铜制成，无氧铜的膨胀系数较大，温度的变化将引起加速管发生膨胀或收缩，从而导致行波加速管工作频率或驻波加速管谐振频率的变动，影响加速管的工作。
瓦里安23EX_直线加速器维修案例分析
66研究与探索Research and Exploration ·生产管理与维护中国设备工程 2023.12 （上）的方向。
参考文献：[1]祝传亮,曹丹,陈添等.医疗设备质量管理中计量工作的作用及其临床价值研究[J].中国医学装备,2020,17(6)：46-49.[2]许仕伟,杨佳佳.新形势下医院医疗设备管理的信息化与系统化分析[J].中国卫生标准管理,2020,11(14):4-6.医用电子直线加速器是肿瘤患者放射治疗中最重要的设备之一，在各大医院中已得到了广泛应用。
直线加速器在医学领域的使用已经有了深厚的历史背景。
从早期的基础X 射线设备到如今的先进高能量直线加速器，这些技术的进步为患者带来了更精确和更高效的治疗选择。
与传统放疗手段相比，直线加速器在治疗精度和减少正常组织损伤方面都有显著优势。
然而，正如许多高端技术设备，直线加速器也可能遭遇技术故障或需要定期维护。
为了确保患者接受连续和有效的治疗，保持设备的稳定运行是至关重要的。
适时的维护和修理不仅能确保设备的高效运行，还能延长其使用寿命，进而为医疗机构节省成本。
更重要的是，快速的维修响应可以减少因设备故障导致的治疗延误，确保患者的治疗不受中断。
1 设备概述医用电子直线加速器由电子加速模块、辐射调节模块、剂量检测模块、运动系统模块、管理与控制模块、温度与充气调控模块。
1.1 电子加速模块电子直线加速器的核心是电子加速模块，其功能是生成并加速电子。
这个模块由多个部件组成，包括加速管、微波系统、功率源和调制器。
电子枪在加热后释放出电子，这些电子在电场的推动下进入加速结构。
根据设计，加速结构可以是行波或驻波形式，其中驻波设计在相同的长度下能够提供更大的能量。
微波功率源为加速结构供电，而调制器为微波源提供脉冲电力。
1.2 辐射调节模块辐射调节模块的目的是调整从加速模块产生的辐通讯作者：唐健豪。
瓦里安23EX 直线加速器维修案例分析莫怡杏，唐健豪（佛山市第一人民医院，广东 佛山 528000）摘要：本文通过分析3个典型的瓦里安23EX 直线加速器故障案例，阐述了医用直线加速器的结构、工作原理及维修的重要性。
瓦里安Clinac ix直线加速器常见故障与处理
后 再 自动 闭合 ，相 当于让 驱动 马达 和行 程 检测 电位 器 等器 件重 新 初始 化 。倘若 仍 然不 凑效 则 可 以把机
架 转 回 自检 角 度重新 按 自检 要 求处 理 。
收 稿 日期 ：２ ０ １ ４— ０ ９— ２ ９ 医疗 装 备 ２ ０ １ ５第 ２期
故 障二 ：针 对第 一种 情况 的处 理方 法 中都涉 及 到 ＭＬ Ｃ重 新初 始化 。但 是如 果 ＭＬ Ｃ不 能 重新 初 始 化 ，甚 至 不 能 动 作 ，且 出现 ” ｎ ｏ ｔ ｃ ｏ ｎ ｎ ｅ ｃ ｔ ”提示 ， 就 必须 按如 下 流程处 理 。 处 理 方 法 ：首 先 观 察 操 作 室 里 ＭＬ Ｃ Ｃ Ｏ Ｎ －
［ 摘
要 ］本 文主要 介绍 瓦里安 的 Ｃ ｌ ｉ ｎ ａ ｃ ｉ ｘ直线加速 器的常见故障与处理方 法。
［ 关键词 ］ 瓦里安 Ｃ ｌ ｉ ｎ ａ ｃ ｉ ｘ ；直线加速 器 ；常见故障
我 院于 ２ ０ １ ２年 安 装 了瓦 里 安 的 Ｃ ｌ ｉ ｎ ａ ｃ ｉ ｘ直 线
驱动 测 试 点 ，Ｔ Ｐ ２为 ｍ ｏ ｔ Ｒ Ｅ Ｆ 电机 参 考 电 压 测 试
点 ，Ｔ Ｐ ３为 ＋１ ５ Ｖ 测 试 点 ，Ｔ Ｐ ４为 Ｇ Ｎ Ｄ接 到点 ，
Ｔ Ｐ ５ 、Ｔ Ｐ ６ 、Ｔ Ｐ ７分 别 为 ＋５ Ｖ、 一１ ５ Ｖ、 ＋５ Ｖ 的测 试 点 。倘若 相 关指 示 灯 异 常 或 ’ 狈 ０ 试 点 的 电压 异 常 ，
Ｍ Ｌ Ｃ 自检 不通 过 或连锁 。
Ｔ Ｒ Ｏ Ｌ Ｅ Ｒ 的状 态 ，通 常会 发现 只有 电源灯 亮 ，其 余
Clinac23EX医用直线加速器多叶光栅故障维修案例
将 Gantry 转到 180 °位置，拆下加速器小机头机壳， 取下故障叶片所对应的马达，首先手动旋转马达，看是否 旋转顺畅，如果没有明显卡顿，可将马达插头插入 Service Panel PCB 上的 J1 接口，拨动 S5 开关驱动马达，观察 DS3 显示灯，该显示灯亮的越少越好，如果灯亮得多，说明电 流偏大，需更换马达 [3] ； 如果马达正常则继续取出该叶片 丝杆和 Nut，首先看是否有污垢影响丝杆与 Nut 运行，然 后看丝杆是否有磨损，丝杆与 Nut 之间是否存在明显故障， 若存在故障，则及时清洁或更换。
故怀疑 Motor Interconnect PCB 扁平电缆中的 A58-1 线连接 故障，查看电路图（见图 1） ，从 A58-1 飞线接 Motor Driver PCB 的 J61-60，故障消除，A58 正常运动。
Байду номын сангаас
图1 马达电路板电路图
6 结论
在 MLC 运行过程中，为了使叶片进出更顺畅，往往 在丝杆和叶片的轨道上抹上润滑油，而该润滑油在长期的 运动过程中会溢出到叶片内侧，吸附灰尘，使两叶片间的 粘连摩擦力加大， 加重马达、 丝杆和 Nut 的负担， 造成损坏。 因此，在日常的 MLC 保养过程中，对于各运动部件，一 定要加适量的润滑油，要注意到过多的润滑油对叶片运动 的反作用 ； 另外，如果出现某一叶片马达、丝杆或者 Nut 故障，则应将该叶片及相邻两叶片取出，用无水酒精清洁 干净，避免再次损坏。 另 外，MLC 日 常 保 养 完 成 后， 可 以 通 过 Hyper Terminal Files 超 级 终 端 文 件 键 入“diagLeafPWMTestMlc” MLC 会分别在叶片 Park 位置， 测试命令， 距离中心 3/4 位置， 距离中心 1/2 位置和距离中心 1/4 位置记录每个驱动马达的 PWM 值，正常情况下，该 PWM 值 Full Leaves 应≤14%， Half Leaves 应≤22%，如果出现 PWM 值 > 临界值的叶片， 应该将该叶片取出重新清洁或者更换 Nut[6]。 最后，由于 A、B 两面很多电路板是可以对调互换的， 所以在 MLC 故障的检测排除过程中，可以将电路板对调， 查看故障是否跟随，以此判断故障原因。

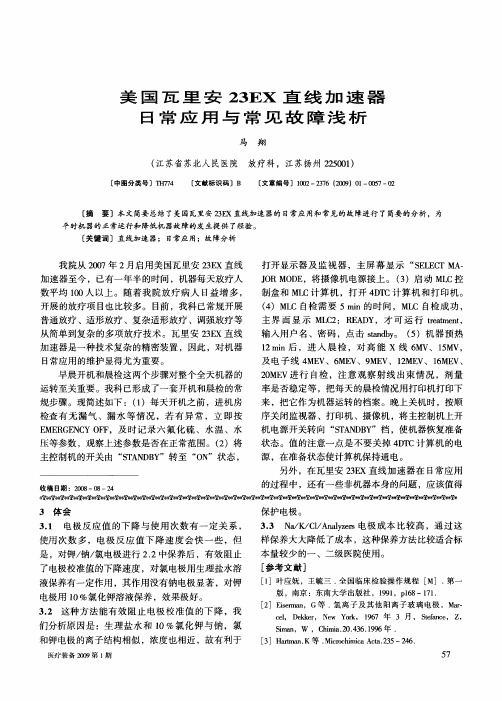

美国瓦里安23EX直线加速器日常应用与常见故障浅析
打开显 示 器 及 监 视 器 ，主 屏 幕 显 示 “Ｅ Ｅ ＴＭ Ｓ Ｌ Ｃ Ａ— ＪＲＭＯ Ｅ，将 摄像 机 电源 接 上 。 （）启 动 ＭＬ Ｏ Ｄ ３ Ｃ控
开展的放疗项 目也 比较多。目前 ，我科已常规开展 普 通放 疗 、适形 放疗 、复杂适 形放 疗 、调 强放 疗 等
主界 面 显 示 ＭＬ ２ Ｅ Ｄ Ｃ ：Ｒ Ａ Ｙ，才 可 运 行 ｔ ａ ｎ， ｒｔ ｔ ｅ ｍｅ
输 入用 户 名 、密 码 ，点 击 ｓ ｎｂ 。 （ ）机 器 预 热 ｔ ｄｙ ａ ５ １ ｍｎ后 ，进 入 晨 检 ，对 高 能 ｘ 线 ６ Ｖ、 １ＭＶ ２ ｉ Ｍ ５ ，
及 电子 线 ４ Ｖ ＭＥ 、９ Ｖ １ＭＥ １Ｍ Ｖ、 ＭＥ 、６ Ｖ ＭＥ 、 ２ Ｖ、 ６ Ｅ
和排风装 置 ，由于一些 特殊原 因 ，在机房 内部 没有
问题 。
故 障三 ：机 器 晨 检 时 ，频 繁 出 现 “ Ｄ Ｓ 联 ＵＲ”
安装中央空调。这样 ，掌握好调节机房内空气湿度
显得尤 为重要 。 因为 ，我科有 一 台西 门子直线 加速 器在使 用 过 程 中 ， 由于 机 房 内空 气 湿 度 过 高 的原
日常 应 用 与 常 见 ｉ 障 浅 析 ｔ ＆
马 翔
（ 江苏省 苏 北人 民 医院 放疗 科 ，江 苏扬 州 ２５０ ） ２０ １
［ 中图分类号 ］Ｔ ７４ Ｈ ７ ［ 文献标识码 ）Ｂ ［ 文章编 号］１ ２ ２ ７ （ｏ９ ０ — ０７ ０ ０ — ３６ ２ｏ １ １ ０ ５ — ２ ０
这种联锁是水的内外总之瓦里安23ex直线加速器除了上述的31循环系统出了问题打开主机发现内循环水温度达常应用外我们科室维修工程技术人员每个星期对到60左右当时估计外循环水冷却系统存在问该机器的剂量进行测量对机器的机臂转角的精题向后检查外循环水冷机发现水冷机水泵处水度激光灯距离灯都进行校验
瓦里安23EX型直线加速器故障分析与维修五例
科技与创新┃Science and Technology&Innovation2021年第06期文章编号：2095－6835（2021）06－0132－02瓦里安23EX型直线加速器故障分析与维修五例支闻达（界首市人民医院医学装备科，安徽阜阳236500）摘要：随着放射治疗技术的不断发展，医用直线加速器广泛应用于肿瘤治疗，以其独特的优点深受临床的欢迎，是放射治疗设备领域中的高端产品。
医用直线加速器是用高能物理量治疗肿瘤患者的新型治疗方法，属于具有危险性的医疗设备，临床治疗操作和维修保养过程中，如因操作不当或者疏忽大意容易造成整机性能下降或者医疗事故。
在日常工作中，临床工程师要加强掌握医用直线加速器的操作规程、工作原理和临床应用，对故障发生的原因进行认真分析，在最短的时间内将故障排除。
关键词：医用直线加速器；故障分析；故障维修；联锁故障中图分类号：TL53文献标志码：A DOI：10.15913/ki.kjycx.2021.06.053随着科学技术的不断发展，瓦里安高能加速器不断更新，形成了自己的系列独特产品，其中以23EX型瓦里安直线加速器为市场占有率最多的主流产品，它具有自动化程度高、操作简单、安全稳定等特点[1-2]。
医用直线加速器主要由加速管、电子注入系统、微波功率源、微波功率传输系统、脉冲调制系统、控制系统、机械系统、真空系统、水冷系统、电源系统和操作系统等部分组成[3]。
近几年来，随着肿瘤病人的不断增多，放疗科在医院的地位也越来越重要，而医用直线加速器是肿瘤放射治疗的主要医学装备。
所以，保障医用直线加速器的正常运行是医院设备科临床工程师非常重要的一项工作。
基于此，本研究以瓦里安23EX型医用直线器在工作中遇到的几例常见故障进行分析和总结，供大家参考。
1故障一1.1故障现象直线加速器在晨检正常工作约2h后，突然出现PUMP 和FLOW联锁信息提示，加速器不能正常出束。
1.2故障分析医用直线加速器在运行时会发热，需要水冷散热，如若水循环流量不足或者温度过高就会出现这两个联锁。
瓦里安CL23EX加速器HWFA连锁故障检修二例
医疗装备 2017 年 6 月第 30 卷第 12 期 Medical Equipment，Jime. 2017，V〇1.30，N〇. 12•使用与维修•瓦里安CL23EX加速器HWFA连锁故障检修二例黄彬汕头市中心医院（广东汕头515031)〔关键词〕HWFA连锁；电位器；故障检修〔中图分类号〕TH77 〔文献标识码〕B〔文章编号〕1002 -2376 (2017) 12 -0073 -01HWFA连锁是瓦里安CL23E X加速器在日常工作中的一 种常见故障，本研究介绍了我科对该故障的检修处理2例，并对其产生的原因进行分析。
1故障一1.1故障现象技术员在为患者做放射治疗前摆位移床期间，突然出现 治疗床卡住无法移动现象，其他各运动部件也无法动作，此 时系统提示为：HWFA硬件失败连锁。
1.2故障分析和检修可能导致HWFA连锁的因素很多，大概为5大类约30 种[1]。
当机器出现HWFA故障时，系统会禁止各运动部件的 动作，包括治疗床、光阑和机器臂架[2]。
由于禁止动作涉及 的范围较广，所以快速准确地判断故障缘由尤为重要。
当发 生HWFA连锁故障时，机器会自动将产生连锁故障的误差代 码和误差数据写到通信存储器，进人机器的SERVICE模式，然后进人DISPLAY\HEX WINDOW查看并比对代码含义，发现系统提示故障源于床横向初级电位器和次级电位器的读 数通道不匹配，两者读数相差超过2 mm。
更换初、次级2个 电位器便能彻底解决此问题。
为了便于进行维修操作，我们进人SERVICE模式中短路 HWFA连锁，使各部件得以恢复动作，将治疗床向一边平移 至最大值，卸下电位器所在部位外壳盖的螺钉，打开盖子，取出连接2个电位器的电线，拉长摆好，再用电烙铁卸下电 位器，然后重新装上2个新电位器，用万用表测量2个电位 器的电压，将两者的电压均调至0V,并使SERVICE模式下 SPRO界面查看到初级和次级电位器两者之间的数值偏差不 超过2 mm,调好重新装好盖子，消去HWFA的短路状态，此时HWFA连锁已不存在，继而多次对治疗床进行左右平移 试验，HWFA连锁没再出现，故障排除。
瓦里安23EX直线加速器的常见故障与维护
医用电子直线加速器是肿瘤患者放射治疗中最重要的设备之一，在各大医院中已得到广泛应用。
由于医用电子直线加速器结构复杂，设备各个子系统比较多，如加速管、偏转线圈、聚焦线圈、X线靶、速调管或磁控管、RF驱动器、高频吸收负载、脉冲变压器等。
加速器经过长时间高频率使用，上述各个子系统容易发生故障。
本研究介绍了瓦里安23EX直线加速器工作中常见故障4例，分析故障产生的原因，并提出解决这类故障的方法。
1 故障一1.1 故障现象设备开机后报FLOW错误，设备重启复位一直无法消除设备联锁。
1.2 故障分析与检修根据设备联锁信息，初步判断是由于内循环水路上的某个电磁阀损坏而导致的设备报错。
通过查阅图纸分析，机架上共有8个水阀开关控制水流，立柱上3个水阀开关在检测整套水路设备的安全运行，并通过母板直接连接到控制台，水阀开关损坏将出现FLOW报错[1]。
通过检测排除这11个开关状态，观察联锁-12 V是否供给正常。
我们根据图纸检测A24:Flow Switches板TB1接口，触点1到8测量-12 V电压是否正常，发现TB1-1显示-12 V，TB1-8无-12 V显示。
检测结果显示TB1-7与TB1-8开关状态异常，无-12 V电压，更换该水流开关后设备正常使用，故障排除。
2 故障二2.1 故障现象设备使用过程中偶尔报FLOW联锁，旋转臂架过程中联锁消除，机器可以正常出束，设备的不稳定性造成治疗中断[2]。
2.2 故障分析与检修根据故障现象分析，判断线路接口接触不良或者连接线接触不良导致该故障。
首先检测设备出现联锁臂架位置，机器出现报错，检测FLOW联锁系统线路检测-12 V电压状态。
检测的点依次为A24:Flow Switches板，TB1-1、TB1-8，该节段电压状态正常。
温度水流开关连接端口TB1-15、18、16端口上电压状态正常。
W33、J13-36进入Gantry patch panel板，J2-28端口工作电压正常[3]。
瓦里安23EX加速器日常维护与故障处理
瓦里安 23EX加速器日常维护与故障处理摘要：本文主要对瓦里安23EX加速器运行过程当中需要落实的日常应用以及维护工作与常见故障展开分析，为后期瓦里安23EX加速器的正常运行以及故障排除提供有效的数据经验。
关键词：瓦里安23EX加速器；日常维护；故障处理对于瓦里安23EX加速器是由美国生产的应用于临床的医疗器械，在普通放疗、强调放疗、适形放疗、复杂适形放疗等多项放疗技术当中得到了广泛的应用。
该仪器属于一种精密度较高，复杂性较强的装置，因此在临床应用当中做好器械日常维护以及故障排除十分重要。
1.瓦里安23ex加速器日常维护1.1首先在每天开机之前，要对机房有无漏水，漏气等异常现象进行核查，按照操作流程，对水温，水压，六氟化硫等数据参数核查，保证在正常范围。
此外，针对机房空气的温度以及湿度，要结合设备具体运行情况进行调整，以免对机械剂量率产生影响，不利于后期的使用。
针对部分地区在雨季以及梅雨季节，要近期做好除湿工作，在夏季以及冬季还可借助制冷以及制热的方式来保证机器正常运转[1]。
1.2打开主控制机的开关，将其调至在“ON”状态，然后依次打开监视器以及显示器，当屏幕显示“SELECT MA-JOR M ODE”连接摄像机电源。
1.3对MLC控制盒以及计算机进行启动，然后打开四DTC计算机以及打印机，进行MLC自检。
1.4在晨检工作开展期间，要先对机器进行预热12分钟，然后再依次对各个高能X线及电子线进行自检，观察射线出束情况以及剂量率稳定性，并将检查过程当中的各项数据进行记录。
1.5在关机过程当中要依次按照顺序进行关闭，而且在此期间，要使器械处于准备状态，保证计算机通电。
1.瓦里安23ex加速器故障处理2.1放疗期间出现“HVCB”联锁在出现此种情况后，虽然能持续展开放疗工作，但是由于故障出现的频率较高，会对正常放疗工作产生影响。
此间造成CB1开关跳开的原因可能是开关电路上的各种元器件、调质器门开关，过湿开关造成，但整体来讲主要是由于调制器上的继电器故障，K6接触不良，进而使得信号走向出现偏差，致使CB1开关跳开。
瓦里安23EX医用直线加速器故障维修2例
Ｔｗｏ Ｃａｓｅｓ ｏｆ Ｔｒｏｕｂｌｅｓｈｏｏｔｉｎｇ ａｎｄ Ｍ ａｉｎｔｅｎａｎｃｅ ｏｆ Ｖａｒｉａｎ ２３ＥＸ Ｍ ｅｄｉｃａｌ Ｌｉｎｅａｌ Ａｃｃｅｌｅｒａｔｏｒｓ
潘继 鹏 新疆医科大学附属肿 瘤医院 医学 工程部 ，新疆 乌鲁木 齐 ８３０００１
翻阅维修手册发现 ＶＡＣ联锁和这两块 电路板有密切 的 关 系 ，将新 的真空控制板 和真空 电源板依次换 入真空 电子 柜 ，替换真 空 电源板后 ，故 障消除。将机器 的所有能量测 试 几次 没有 出现 ＶＡＣ１联锁 。但 当机器进 入治疗模 式下进 行 治疗不久 后 ＶＡＣ１联锁再 次出现 。观察 故障 出现位置和 技师对故 障的描述 ，发现 机架 在某些固定角度 ＶＡＣ联锁 出 现频繁 ，旋转机架 ＶＡＣ联锁消除 ，除此在其他角度几乎不
中国医疗设备 ２０１６￣第３１卷 ０４期 ＶＯＬ．３１Ｎｏ．０４ １６５
出现此联 锁 。重 点检查 ＶＡＣ有关线 缆。查看 真空 电子 柜以及翻阅手册发现和 ＶＡＣ联锁有关 的线缆 ，见图 １。
真 空 控 制板 （ＶＡＣ１ＯＮ ＣＯＮＴＯＲＬ ＢＯＡＲＤ）
［ Ｊ７线 缆 ２、３ 号 引脚
［摘 要】本文 介绍 了瓦里 安２３ＥＸ￣Ｉ］速 器的２例故 障 的分析及 排除 过 程 。 【关键词】医用直线加速器 ；加速器真空 ；能量开关 ；医疗设备维修
ＰＡＮ Ｊｉ—ｐｅｎｇ Ｄｅｐａｒｔｍｅｎｔ ｏｆＭｅｄｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，ｔｈｅ Ａｆｉ ｌｉａｔｅｄ Ｔｕｍｏｒ Ｈｏｓｐｉｔａｌ ｏｆ ｘｉｎｊｉａｎｇ Ｍｅｄｉｃａｌ Ｕｎｉｖｅｒｓｉｔｙ，Ｕｒｕｍｕｑｉ Ｘｉｎｊｉａｎｇ ８３０００１，Ｃｈｉｎａ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
瓦里安CLinac 23EX加速器 HWFA常见故障维修技巧
发表时间：2014-08-04T11:08:52.467Z 来源：《医药前沿》2014年第13期供稿作者：卢联中
[导读] 因为CL23EX机器过机架的各电缆线是在机架、以及各电缆线之间相互摩擦，极容易造成电缆线的折断、接触不良。
卢联中
(广州医科大学附属肿瘤医院 510095)
【摘要】本文结合医用直线加速器中的瓦里安CL23EX加速器，进行了简单分析，并针对其应用过程中出现的HWFA常见故障进行了探讨，并提出了相应的维修措施。
【关键词】瓦里安CL23EX加速器 HWFA常见故障维修技巧
【中图分类号】R197.39 【文献标识码】A 【文章编号】2095-1752（2014）13-0086-01 前言：新一代的瓦里安医用直线加速器其硬件功能强大，技术性能熟练，在各大医院放疗科应用广泛。
现总结几年来针对常见故障的HWFA联锁故障进行分析、排除，以便快速解决该故障、提高开机率。
一．瓦里安CL23EX加速器概述
瓦里安（Varian）CL23EX 直线加速器，是由美国瓦里安公司生产的医用直线加速器，是一种用于对肿瘤进行放射治疗的医用加速器装置，结合三维适形调强放射治疗技术，可以对患者体内的肿瘤的形状、大小等进行精确定位，使得高剂量曲面可以在紧紧包裹肿瘤的同时，避开周围的正常组织，通过对靶区内射线束强度的调整，对肿瘤进行治疗。
二．瓦里安CL23EX加速器HWFA常见故障的维修
设备在应用过程中，由于各种因素的影响，会出现相应的故障，需要管理人员的重视，及时对故障进行分析和维修，以确保设备的正常使用。
这里主要针对设备HWFA（硬件）连锁的常见故障进行分析和探讨。
故障现象一：在设备运行过程中，出现硬件联锁，运动部件无法动作。
故障分析与处理：在加速器的操作界面，进入通讯模式，对故障信息进行查看和分析，发现HWFA连锁故障的提示为“collimator rotation，primary/2nd，mismatch”，同时在维修模式中旁路“Interlock HWFA”也无法使准直器动作。
拆开准直器，发现驱动链条脱离预定轨道，卡在其他的位置上。
于是，拆开周围铅块，将链条理顺，并重新卡在轨道上，调节好链条的长度至合适的位置，加以固定。
之后将主电位器的值调整到与准直器实际位置大致相同，并将其卡在链条上加以固定。
最后，在维修模式中，使用水平仪对准直器进行精确校正，故障消除。
故障现象二：在使用设备进行治疗的过程中，按下“BEAM ON”后，连续出现HWFA联锁提示，拧回钥匙，重新按下“ENTER”，则故障消除；或者按下“SET UP”编程出束，将钥匙拧至“ENABLE”，然后按下“BEAM ON”，仍会显示HWFA联锁，但是偶尔会转入正常。
故障分析与处理：在故障发生后，设备的所有运动都被禁止，由于导致HWFA联锁的原因很多，如初级、次级位置读数通道电压存在较大误差、电源电压误差大、CPU发出出束命令时，没有产生高压信号等，无法对其进行准确判断，需要通过对代码的检查，来判断故障产生的原因，并进行解决。
首先，进入SERVICE，对EVERY LOG进行查看，结合HWFA故障以及相关内容，其对应故障提示为“Control Computer Beam on Failure”。
然后，使用酒精和橡皮对键盘进行清理，发现故障仍然存在，怀疑在按下“BEAM ON”时，50ms检测信号存在错误，同时CPU BEAM ON时，HV高压信号存在反应错误。
对设备图纸进行查阅，了解设备处于正常工作状态时的LCD指示情况，与故障状态进行对比，缩小判断范围，之后对相应的线路进行检查，在考虑测量电阻高低电位变化的情况下，重新对故障现象进行检查，发现故障发生的条件为“拧动钥匙，按下BEAM ON”因此，怀疑钥匙内部存在接触不良问题。
因此，对于钥匙直接相连的JP5，ENABLE电路进行精确测量，发现1-2脚通，而3-4脚则时通时不通。
对其进行分析和研究，判定电路3-4脚应该处于连通状态，故障属于钥匙开关接触不良。
对钥匙开关进行更换，故障消除，设备恢复正常。
故障现象三：机器在Gantry运动过程中出现，每次都是在顺时针135度左右时出现，反时针经过135度时不出现HWFA故障。
解决办法：该故障明显的和Gantry运动的位置有关、而且角度比较固定，我们初步锁定故障可能和过机架的电缆线有关。
因为CL23EX 机器过机架的各电缆线是在机架、以及各电缆线之间相互摩擦，极容易造成电缆线的折断、接触不良。
查找电路图发现W13这根电缆线经Gantry Patch Panel连接到Stand上的辅助电子控制柜，用来传输铅门、Gantry、Collimator电位器等信号。
在HWFA故障的角度，断开电缆线两端，用万用表测量各根线的电阻，发现有一根线是断路的，查看随机图纸在改电缆上找一根备用的线代替该线。
同时向瓦里安公司订一根该电缆线。
以迅速消除故障，尽快恢复正常使用。
三．结语
综上所述，瓦里安CL23EX加速器在使用过程中，不可避免地会出现一些故障和问题，维修人员在对其进行检查时，需要对故障现象进行仔细查看，分析可能的故障原因，有针对性地进行维修。
