麦克风

麦克风

麦克风麦克风是我们生活中常见但又极为重要的一种设备。

它能够将声音转化为电信号,并通过电缆或无线传输给其他设备进行录制、放大或传输。

麦克风广泛应用于语音通信、音频录制、音乐演奏等领域,并且在现代科技的发展中扮演着重要的角色。

麦克风的原理是利用声音振动产生的声波,通过振动膜片使磁场发生变化,进而通过线圈感应出电信号。

这个过程涉及到声音的变换、振动的传递和电信号的转换。

麦克风的种类很多,常见的有电容式麦克风、动圈式麦克风、指向性麦克风等。

电容式麦克风是一种常见的麦克风类型。

它利用了振动膜片与固定电极之间的电容变化来接收声音。

当声音通过麦克风时,膜片会受到声波的振动,从而使得电容的大小发生变化。

这种变化会被电路转化为电信号并输出。

电容式麦克风具有高灵敏度、广泛的频率响应和较低的失真程度的特点,使其在音频录制和演唱会等场合中得到广泛应用。

动圈式麦克风是另一种常见的麦克风类型。

它利用了线圈在磁场中运动产生的感应电流来接收声音。

在动圈式麦克风中,声音传递到膜片时,膜片与线圈连接在一起并固定于磁场中。

当声音通过麦克风时,膜片会受到声波的振动,从而使得线圈在磁场中运动。

运动的线圈会产生感应电流,并通过电路输出。

动圈式麦克风具有坚固耐用、抗冲击和高音质的特点,广泛应用于舞台演出和录制音乐等领域。

除了常见的电容式和动圈式麦克风,还有一些其他类型的麦克风,如指向性麦克风。

指向性麦克风能够根据声音传播的方向性选择感应声音,并屏蔽其他方向的声音。

这使得指向性麦克风在会议记录和新闻采访等场合中非常有用。

麦克风在不同领域有着广泛的应用。

在通讯领域,麦克风用于电话、无线电和对讲机等设备中,为人们提供清晰的语音传输。

在音频录制领域,麦克风是录音棚和现场音乐演出的必备工具,通过精确捕捉声音来创作和演绎音乐。

在语音识别技术中,麦克风广泛用于将人类的语音信号转化为计算机可以理解的数据,推动了人机交互和智能助手的发展。

随着科技的不断进步,麦克风的发展也在不断演进。

麦克风基本知识汇总

麦克风基本知识汇总

麦克风基本知识汇总麦克风是一种将声音转换成电信号的设备,广泛应用于语音录制、语音传输、音乐演奏等领域。

以下是关于麦克风的基本知识汇总。

一、麦克风的原理1.声音传感原理:麦克风利用了声音的机械波特性,声波通过振动膜片产生机械波,再由麦克风内部的传感器将机械波转换为电信号。

2.电磁感应原理:一些麦克风利用了电磁感应原理,声波的振动作用下,会改变磁场的强度,进而在传感器中产生感应电流。

二、麦克风的类型1.动圈麦克风:动圈麦克风是最常见的一种类型,采用了声音传感原理,通过振动动圈来产生电信号。

它具有结构简单、坚固耐用、音质较为自然等特点,常用于舞台演唱、音乐录制等场合。

2.电容麦克风:电容麦克风采用了声音传感原理,通过麦克风内部的电容器对声音进行感应。

它具有高灵敏度、低失真以及宽频响特性等优点,广泛应用于录音室、广播电台等专业领域。

3.电阻麦克风:电阻麦克风采用了电磁感应原理,通过声音振动改变传感器上的电阻值来产生电信号。

它具有音质纯净、低噪声等特点,适用于对声音品质要求较高的场合,如音乐演奏录制、广播等。

4.动压式麦克风:动压式麦克风利用了声音对气体压力的作用原理,通过振动膜片改变气体压力,从而产生电信号。

它具有结构简单、价格便宜等特点,常用于音频转换器、电脑麦克风等应用。

三、麦克风的参数1.频率响应:麦克风在不同频率下的响应能力,通常以赫兹(Hz)为单位表示,一般频率响应范围为20Hz到20kHz,更广阔的频率响应范围表示麦克风能够捕捉更丰富的音频细节。

2.灵敏度:麦克风接收声音的灵敏程度,一般以分贝(dB)为单位表示,灵敏度越高表示麦克风可以捕捉到更微弱的声音,常用于录音室等对声音细腻度要求较高的地方。

3.阻抗:麦克风的阻抗特性,一般以欧姆(Ω)为单位表示,麦克风的输出阻抗需要与设备的输入阻抗匹配,以保证信号传输的稳定性和质量。

4.最大声压级:麦克风能够承受的最大声压级,一般以分贝(dB)为单位表示,超过最大声压级可能会导致麦克风失真或损坏。

麦克风种类及运作原理

麦克风种类及运作原理

麦克风种类及运作原理麦克风种类及运作原理麦克风是一种将声音信号转换成电信号的设备,它是现代通信技术中不可缺少的一部分。

麦克风的种类很多,并且可以根据不同的应用需求进行选择。

下面将介绍几种常见的麦克风类型及其运作原理。

1. 电容式麦克风电容式麦克风是一种需要外部电源供电的麦克风。

它利用电容的原理将声音信号转换成电信号。

当声波进入麦克风时,声波会引起麦克风内部的电容板振动,从而改变电容器的电容量,进而改变电路中的电荷量。

这些电荷量的变化反映了声音信号的变化,最终被放大和处理。

电容式麦克风通常用于录音和广播应用中,由于其高质量的输出和灵敏度,是专业录音棚和工作室中常见的类型。

2. 动圈式麦克风动圈式麦克风是一种常用的麦克风类型,广泛用于演唱、话筒和音频记录应用。

它的原理是利用感应原理,通过沿着磁场振动的金属线圈来转换声音信号。

金属线圈固定在主体底部的磁铁周围,并且当声波进入麦克风时产生的振动引起金属线圈的运动。

这些运动产生一个微弱的电流,通过线圈和磁铁之间的感应产生电信号。

动圈式麦克风因为其坚固和可靠性而广泛应用于音频行业,因为它们可以承受很高的噪声水平和振动。

3. 现场反射型麦克风现场反射型麦克风是一种利用声波反射原理的麦克风。

这种麦克风可以安装在表面上,例如墙壁、天花板和地板等。

当人们说话或演唱时,声源的声音将反射进麦克风,然后被转换成电信号。

现场反射型麦克风在会议室、教室、演播室和音乐厅等场合广泛应用,可以提供优质的声音采集和传输效果。

4. 阵列麦克风阵列麦克风是一种多元素麦克风,具有精确的方向性功能。

它们提供全向性、双向性、心形和超心形模式,在不同的应用场合下可以选择不同的模式,以改善音频质量。

阵列麦克风使用多个小型麦克风的阵列排列来改变声源的反射角度,进而扭曲声音和减少噪音。

阵列麦克风在会议、讲座和语音识别系统中广泛应用。

总结麦克风是音频行业中必不可少的组件,不同的麦克风类型适合不同的应用需求。

关于麦克风的参数介绍-驻极体麦克风(ECM)和硅麦(MEMS)

关于麦克风的参数介绍-驻极体麦克风(ECM)和硅麦(MEMS)

关于麦克风的参数介绍-驻极体麦克风(ECM)和硅麦(MEMS)1、麦克风的分类1.1、动圈式麦克风(Dynamic Micphone)原理:基本构造包含线圈、振膜、永久磁铁三部分。

当声波进⼊麦克风,振膜受到声波的压⼒⽽产⽣振动,与振膜在⼀起的线圈则开始在磁场中移动,根据法拉第的楞次定律,线圈会产⽣感应电流。

特性:动圈式麦克风因含有磁铁和线圈,不够轻便、灵敏度较低、⾼低频响应表现较差;优点是声⾳较柔润,适合⽤来收录⼈声。

应⽤:KTV场所。

1.2、电容式麦克风(Condenser Micphone)原理:根据电容两⽚隔板间距离的改变来产⽣电压变化。

当声波进⼊麦克风,振膜产⽣振动,使得振动膜和基板之间的距离会随着振动⽽改变,于是基板间的电容会变,根据Q=C*V(电容式麦克风中电容极板的电压会维持⼀个定值)得到变化的电荷量Q。

特性:灵敏度⾼,常⽤于⾼质量的录⾳。

应⽤:消费电⼦、录⾳室。

1.3、铝带式麦克风(Ribbon Micphone)原理:在磁铁两极间放⼊通常是铝制的波浪状⾦属箔带,⾦属薄膜受声⾳震动时,因电磁感应⽽产⽣信号。

1.4、碳精麦克风(Carbon Micphone)2、两种常⽤电容式麦克风的对⽐:驻极体电容麦克风(ECM)和微机电麦克风(MEMS Micphone)2.1、驻极体电容麦克风(Electret Condenser Micphone)原理:驻极体麦克风使⽤了可保有永久电荷的驻极体物质,不需要再对电容供电。

(若驻极体麦克风中内置放⼤电路,则需要供电)优点:技术成熟、价格便宜缺点:体积⼤,不⽅便SMT、引线长,造成信号衰减、⽣产⼯序多,⼀致性差、灵敏度不稳定2.2、微机电麦克风(MEMS Micphone)原理:微机电麦克风也称麦克风芯⽚或硅麦克风,硅麦⼀般都集成了前置放⼤器,甚⾄有些硅麦会集成模拟数字转换器,直接输出数字信号,成为数字麦克风。

优点:体积⼩,可SMT、产品稳定性好缺点:价格较⾼备注:⼀般情况下,我们把集成了前置放⼤器或者模拟数字转换器的麦克风称为拾⾳器(pickup)。

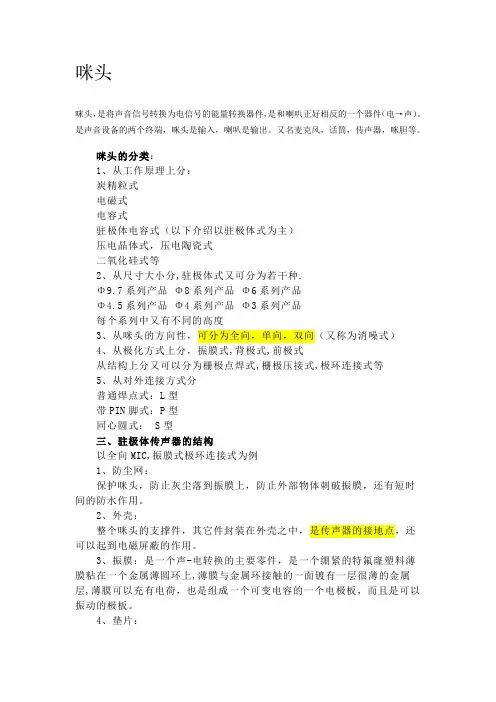

咪头资料

咪头资料

咪头咪头,是将声音信号转换为电信号的能量转换器件,是和喇叭正好相反的一个器件(电→声)。

是声音设备的两个终端,咪头是输入,喇叭是输出。

又名麦克风,话筒,传声器,咪胆等。

咪头的分类:1、从工作原理上分:炭精粒式电磁式电容式驻极体电容式(以下介绍以驻极体式为主)压电晶体式,压电陶瓷式二氧化硅式等2、从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3、从咪头的方向性,可分为全向,单向,双向(又称为消噪式)4、从极化方式上分,振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接方式分普通焊点式:L型带PIN脚式:P型同心圆式: S型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘网:保护咪头,防止灰尘落到振膜上,防止外部物体刺破振膜,还有短时间的防水作用。

2、外壳:整个咪头的支撑件,其它件封装在外壳之中,是传声器的接地点,还可以起到电磁屏蔽的作用。

3、振膜:是一个声-电转换的主要零件,是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷,也是组成一个可变电容的一个电极板,而且是可以振动的极板。

4、垫片:支撑电容两极板之间的距离,留有间隙,为振膜振动提供一个空间,从而改变电容量。

5、背极板:电容的另一个电极,并且连接到了FET(场效应管)的G(栅)极上。

6、铜环:连接极板与FET(场效应管)的G(栅)极,并且起到支撑作用。

7、腔体:固定极板和极环,从而防止极板和极环对外壳短路(FET(场效应管)的S(源极),G(栅)极短路)。

8、PCB组件:装有FET,电容等器件,同时也起到固定其它件的作用。

9、PIN:有的传声器在PCB上带有PIN(脚),可以通过PIN与其他PCB焊接在一起,起连接另外前极式,背极式在结构上也略有不同。

麦克风相关技术介绍

麦克风相关技术介绍

按照指向性分类
1.全指向型(O型); 2.单指向型(心形、超心型); 3.双指向型(8字形); 4.超指向型; …
一、麦克风产品的分类
1.电动式(动圈式、铝带式);
一、麦克风产品的分类
2.电容式(含驻极体);
一、麦克风产品的分类
3.压电式;
一、麦克风产品的分类
4.电磁式;
一、麦克风产品的分类
FET
连接环
电容
PCB板
四、驻极体麦克风工作原理
当声波使振动膜振动而产生位移时,改变了电容器的电 容量,电容量的改变使电容器的输出端产生了相应的交变电 场,交变电场作用于R就形成了与声波信号对应的电信号,于 是就完成子声——电转换的功能。
四、驻极体麦克风工作原理
膜片 绷膜环
垫片
驻极体
基板
五、驻极体麦克风电性能
九、驻极体麦克风连接方式
1.插针式
+-

+-
九、驻极体麦克风连接方式
2.FPC连接
1.5
Max0.2
0. 5
(-)
2.6 1.6 3.0 0.6
(+)
1.3 5.0±0.2

Term2(-)
Term1(+)
Max2.2
九、驻极体麦克风连接方式
3.引线连接
九、驻极体麦克风连接方式
4.导电橡胶套
五、驻极体麦克风电性能
+Vs=2.0V
RL=2.2K FET impedance Converter Term1 FET C C1 ECM unit Term2 Shieldcase RL:External resistor) C1=10pf C2=33pf Ground C2 Output

话筒的最选择及分类

话筒的最选择及分类

话筒的最选择及分类话筒的最新发展——选择及分类如何选择无线麦克风,无线麦克风分为哪些种类按照原理分为:电动式(动圈式、铝带式);电容式(直流极化式);压电式(晶体式、陶瓷式);电磁式、碳粒式、半导体式按照声场作用力分为:压强式、压差式、组合式、线列式。

按照电信号传输方式分为:有线、无线。

按照用途分分为:测量话筒、跃起话筒、录音话筒。

按照指向性分为:心型、锐心型、超心型、双向型(8字型)、无指向型(全向型)目前常用分类为:动圈式、电容式两种。

动圈式话筒:主要由线圈、磁钢、外壳组成。

当传声器接受声波时,作用在振膜上,引起振膜振动,带动音圈做相应振动,音圈在磁钢中运动,产生电动势,声音信号转变成电信号。

动圈话筒使用较简单,无需极化电压,牢固可靠、性能稳定、价格相对便宜。

在卡拉OK使用广泛、但是它的瞬间响应和高频特性不及电容式话筒好。

电容式话筒:主要由振膜、后级板、极化电源、前置放大器组成。

电容话筒的极头,实际上一只平板电容器,一个固定电极、一个可动电板、可动电板就是极薄的振膜。

声波作用在振膜上引起的振动,从而改变两极板间电容量的变化,引起极板上电荷量的改变,电荷量随时间变化形成高变电流,流经电阻R上在两端产生压降、在经过放大器输出高变信号。

由于输出阻抗很高,不能直接输出,因此在话筒壳内装入一个前置放大器进行阻抗变换。

将高阻改变成低阻输出。

手不要握在麦克风的网头上这是因为,所有麦克风的受话部分均有一定的指向性,如果把手握住网罩上部分,会严重破坏频率响应,还会由于手掌的聚集效应、产生聚焦、回授等。

手不要握紧麦克风的天线发射部位一般手持式麦克风,其发射电路及天线位于麦克风的下部(远离咪头那一端),当我们用手握住时,会大大衰减发射功率,影响接收效果。

不要把两支无线麦克风握在一起使用由于手持无线麦克风是两个发射器,本身会产生谐波池露,当两支无线麦克风靠得很近时,它们相互之间的谐波会互相调制,产生干扰,严重影响发射接收及音质。

麦克风种类及运作原理

麦克风种类及运作原理

麦克风种类及运作原理麦克风种类及运作原理麦克风是录音室中最常见到也最重要的器材之一,它站在第一线面对所要收录的声音,将物理振动产生出的声波能量转变成电子讯号的一种工具。

以下将针对几种录音室常见麦克风的构造及特性做简单的介绍。

麦克风种类及运作原理一、动圈式Dynamic振膜(diaphragm)是麦克风最核心的组件,振膜的作用是用以接收声波的振动,并将这些物理动能转换成电子讯号。

动圈式麦克风及电容式麦克风的收音原理都式透过振膜来收音。

动圈式麦克风的振膜正面接受音压,反面连接着一个线圈,线圈再缠绕着磁铁。

当振膜正面接受音压时,振膜的振动会使得线圈移动而与磁铁感应起电,而随着音压的强弱振膜移动感应起电的程度也就有所强弱,麦克风的电路再将感应起电产生的电流做放大的处理。

与电容式麦克风相比起来,电容式需输入一额外的电源来使麦克风运作,而动圈式麦克风则单纯透过振动振膜与线圈产生电磁感应;线圈的重量使得振膜需要较大的音压才能驱动,且也较难因为细微的音压变化而产生感应起电,因此对于细微的声音较不易收录,灵敏度较电容式麦克风低。

这样的特点使得动圈式麦克风适合用于不需收录很多细节的场合,例如:演唱技巧较差的歌手使用电容式麦克风就会显出许多瑕疵,但使用动圈式麦克风,由于灵敏度较低,瑕疵便不太明显。

动圈式麦克风可以承受的音压大,因此常用于收音压大的乐器,例如:大鼓、钹…等等。

而它的结构使得它的频率响应不是那么平整,因此也常常有针对特定用途使用的麦克风,例如专门收大鼓的Shure Beta52,就特别针对了低频做强化。

最常见的动圈式麦克风Shure SM57,它的频率响应在4k~6kHz的地方特别强化,在收小鼓、电吉他音箱及人声时皆有很好的表现。

二、电容式Condenser电容式麦克风的特点之一就是需要额外的电源才能运作。

音圈(Capsule)是由较厚的Back Plate和较薄的Front Plate所组成,两者之间有个极小的间距。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

麦克风的分类以及主要
技术特性
集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
麦克风的分类以及主要技术特性一、话筒的种类:话筒按其结构不同,一般分为动圈式、晶体式、炭粒式、铝带式和电容式等数种,其中最常用的是动圈式话筒和电容式话筒,前者耐用、便宜,后者娇嫩、价格高、但特性优良。

动圈式话筒是通过振膜感应声波造成的空气压力变化,带动置于磁场中的线圈切割磁力线产生与声压强度变化相应的微弱电流信号。

通常动圈话筒噪音低,无需馈送电源,使用简便,性能稳定可靠。

电容话筒的核心是一个电容传感器。

电容的两极被窄空气隙隔开,空气隙就形成电容器的介质。

在电容的两极间加上电压时,声振动引起电容变化,电路中电流也产生变化,将这信号放大输出,就可得到质量相当好的音频信号。

另外有一种驻级体式电容话筒,采用了驻级体材料制作话筒振膜电极,不需要外加极化电压即可工作,简化了结构,因此这种话筒非常小巧廉价,同时还具有电容话筒的特点,被广泛应用在各种音频设备和拾音环境中。

电容话筒的灵敏度高,频率响应好,音质好。

二、话筒的主要技术特性
1、灵敏度:
在1KHz的频率下,规定声压从话筒正面0°主轴上输入时,话筒的输出端开路输出电压,单位为10mV/Pa。

灵敏度与输出阻抗有关。

有时以分贝表示,并规定10V/Pa为
0dB,因话筒输出一般为毫伏级,所以,其灵敏度的分贝值始终为负值。

2、频响特性:话筒0°主轴上灵敏度随频率而变化的特性。

要求有合适的频响范围,且该范围内的特性曲线要尽量平滑,以改善音质和抑制声反馈。

同样的声压,而频率不
同的声音施加在话筒上时的灵敏度就不一样,频响特性通常用通频带范围内的灵敏度相差的分贝数来表示。

通频带范围愈宽,相差的分贝数愈少,表示话筒的频响特性愈好,也就是话筒的频率失真小。

3、指向性:
话筒对于不同方向来的声音灵敏度会有所不同,这称为话筒的方向性。

方向性与频率有关,频率越高则指向性越强。

为了保证音质,要求传声器在频响范围内应有比较一致的方向性。

方向性用传声器正面0°方向和背面180°方向上的灵敏度的差值来表示,差值大于15dB者称为强方向性话筒。

产品说明书上常常给出主要频率的方向极座标响应曲线图案,一般的类型有:单方向性“心形”;双方向性“8字型”;和无方向性“圆形”;以及单指向性“超心型”。

话筒灵敏度的方向性是选择话筒的一项重要因素。

有的话筒是单方向性的,有的则是全方向性的,也有一些是介于二者之间,其方向性是心形的。

全方向性话筒从各个方向拾取声音的性能一致。

当说话者要来回走动时采用此类话筒较为合适,但在环境噪声大的条件下不宜采用。

心形指向话筒的灵敏度在水平方向呈心脏形,正面灵敏度最大侧面稍小,背面最小。

这种话筒在多种扩音系统中都有优秀的表现。

单指向性话筒又称为超心形指向性话筒,它的指向性比心形话筒更尖锐,正面灵敏度极高,其它方向灵敏度急剧衰减,特别适用于高噪音的环境。

4、输出阻抗:
从话筒的引线两端看进去的话筒本身的阻抗称为输出阻抗。

目前常见的话筒有高阻抗与低阻抗之分。

高阻抗的数值约1000~20000欧姆,它可直接和放大器相接;面低阻抗型为50~1000欧姆,要经过变压器匹配后,才能和放大器相接。

高组抗的输出电压略高,但引线电容所起的旁路作用较大,使高频下降,同时也易受外界的电磁场干扰,所以,话筒引线不宜太长,一般以10~20米为宜。

低阻抗输出无此缺陷,所以噪音水平较低,传声器引线可相应的加长,有的扩音设备所带的低阻抗传声器引线可达100米。

如果距离更长,就应加前级放大器。

麦克风的分类
按换能原理为:电动式(动圈式、铝带式),电容式(直流极化式)、压电式(晶体式、陶瓷式)、以及电磁式、碳粒式、半导体式等。

按声场作用力分为:压强式、压差式、组合式、线列式等。

按电信号的传输方式分为:有线、无线。

按用途分为:测量话筒、人声话筒、乐器话筒、录音话筒等。

按指向性分为:心型、锐心型、超心型、双向(8字型)、无指向(全向型)。

此外还有驻极体和最近新兴的硅微传声器、液体传声器和激光传声器。

动圈传声器音质较好,但体积庞大。

驻极体传声器体积小巧,成本低廉,在电话、手机等设备中广泛使用。

硅微麦克风基于CMOS MEMS技术,体积更小。

其一致性将比驻极体电容器麦克风的一致性好4倍以上,所以MEMS麦克风特别适合高性价比的麦克风阵列应用,其中,匹配得更好的麦克风将改进声波形成并降低噪声。

激光传声器在窃听中使用。
