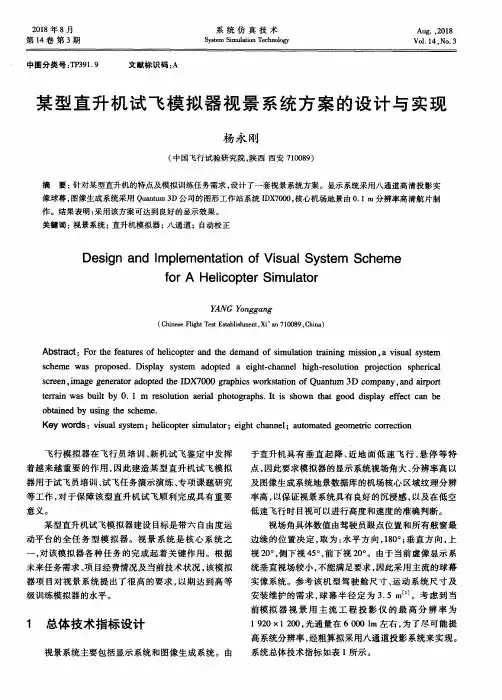

某型直升机试飞模拟器视景系统方案的设计与实现
Ｄｅｓｉｇｎ ａｎｄ Ｉ ｍｐｌｅｍｅｎｔａｔｉｏｎ ｏｆ Ｖｉｓｕａｌ Ｓｙｓｔｅｍ Ｓｃｈｅｍｅ ｆｏｒ Ａ Ｈｅｌｉｃｏｐｔｅｒ Ｓｉｍｕｌａｔｏｒ
ＹＡＮＧ Ｙｏｎｇｇａｎｇ （Ｃｈｉｎｅｓｅ Ｆｌｉｓｈｔ Ｔｅｓｔ Ｅｓｔａｂｌｉｓｈｍｅｎｔ，Ｘｉ’ａｎ ７１００８９，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｆｏｒ ｔｈｅ ｆｅａｔｕｒｅｓ ｏｆ ｈｅｌｉｃｏｐｔｅｒ ａｎｄ ｔｈ ｅ ｄｅｍａｎｄ ｏｆ ｓｉｍｕｌａｔ ｉｏｎ ｔｒａｉｎｉｎｇ ｍｉｓｓｉｏｎ，ａ ｖｉｓｕａｌ ｓｙｓｔｅｍ
２０１８年 ８月 第 １４卷 第 ３期
中 图 分 类 号 ：ＴＰ３９１．９
系 统 仿 真 技 术
Ｓｙｓｔｅｍ Ｓｉｍｕｌａｔｉｏｎ Ｔｅｃｈｎｏｌｏｇｙ
文 献标 识 码 ：Ａ
Ａｕｇ．，２０１８ Ｖｏ１．１４，Ｎｏ．３
某 型 直 升 机 试 飞模 拟器 视 景 系统 方 案 的 设计 与 实现
ｓｃｈｅｍｅ ｗａｓ ｐｒｏｐｏｓｅｄ．Ｄｉｓｐｌａｙ ｓｙｓｔｅｍ ａｄｏｐｔｅｄ ａ ｅｉｇｈｔ—ｃｈａｎｎｅｌ ｈｉｇｈ—ｒｅｓｏｌｕｔ ｉｏｎ ｐｒｏｊｅｃｔ ｉｏｎ ｓｐｈｅｒｉｃａｌ ｓｃｒｅｅｎ，ｉｍａｇｅ ｇｅｎｅｒａｔｏｒ ａｄｏｐｔｅｄ ｔｈｅ ＩＤＸ７０００ ｇｒａｐｈｉｃｓ ｗｏｒｋｓｔａｔ ｉｏｎ ｏｆ Ｑｕａ ｎ ｔｕｍ ３Ｄ ｃｏｍｐａ ｎｙ，ａｎｄ ａｉｒｐｏｒｔ
浅谈武警直升机飞行模拟器视景模拟系统
浅谈武警直升机飞行模拟器视景模拟系统武警直升机飞行模拟器视景模拟系统是一种通过计算机技术模拟真实飞行环境的系统，可以为飞行员提供逼真的视景模拟体验，帮助他们进行飞行训练和飞行技能提升。
本文将从系统原理、应用价值和发展趋势等方面对武警直升机飞行模拟器视景模拟系统进行浅谈。
一、系统原理武警直升机飞行模拟器视景模拟系统是由计算机技术、仿真技术、图像处理技术等多种技术组成的系统。
其原理是通过计算机生成飞行环境的三维模型，再通过投影设备将模型投影到飞行员眼前的大屏幕上，再通过操纵杆、脚踏板等飞行控制设备，控制飞行模拟器进行操作。
系统还会通过音响设备模拟飞行过程中的各种声音，从而为飞行员营造一个逼真的飞行环境。
二、应用价值1. 飞行技能训练：武警直升机飞行模拟器视景模拟系统可以为飞行员提供多种飞行环境，帮助他们进行各种飞行技能训练，如起降、悬停、低空飞行、高空飞行等，从而提高飞行员的操作技能和应变能力。
2. 紧急情况模拟：系统还可以模拟各种紧急情况，如发动机故障、失速、失重等，帮助飞行员掌握紧急情况处理技巧，提高紧急情况下的操作能力。
3. 成本节约：使用武警直升机飞行模拟器视景模拟系统进行飞行训练可以大大减少飞行时间和燃料消耗，从而节约训练成本。
4. 多人协同训练：系统可以联网进行多机协同飞行训练，让多名飞行员在同一虚拟飞行环境中进行协同训练，提高团队合作能力。
5. 安全高效：由于模拟器是在虚拟环境中操作，因此可以大大降低训练中的风险，提高训练的安全性。
三、发展趋势1. 虚拟现实技术应用：随着虚拟现实技术的不断发展，武警直升机飞行模拟器视景模拟系统将更加逼真、真实，为飞行员带来更加真实的飞行体验。
2. 智能化技术集成：未来的模拟器系统将加入更多的智能化技术，如人工智能辅助训练、自动化飞行操作等，使训练更加智能化、高效化。
3. 多元化训练模式：未来的系统将会提供更多的飞行环境和场景，如夜间飞行、恶劣气候飞行等，使训练更加全面。
基于虚拟现实技术的飞行模拟系统设计与实现
基于虚拟现实技术的飞行模拟系统设计与实现一、引言随着虚拟现实技术的不断发展，越来越多的领域开始应用这种技术来进行模拟和训练。
在飞行领域，虚拟现实技术也得到了广泛应用。
基于虚拟现实技术的飞行模拟系统能够有效地提高飞行员的训练效果，减少事故率，降低训练成本。
本文将详细介绍基于虚拟现实技术的飞行模拟系统的设计与实现。
二、系统架构设计1.总体设计基于虚拟现实技术的飞行模拟系统主要由虚拟现实设备、计算机、软件程序组成。
在系统设计中，需要考虑系统的可维护性、可扩展性和可重用性。
系统设计应该具有灵活性，以便能够应对飞机类型、场地环境、飞行任务和技术要求的不断变化。
2.硬件设备虚拟现实飞行模拟系统必须使用高精度感知设备、虚拟现实设备和计算机等硬件设备来实现。
其中，高精度感知设备主要用于模拟真实的飞行环境，包括覆盖飞机外部和内部的设备，如加速度计、陀螺仪、GPS等等。
虚拟现实设备则主要包括头戴式显示器、手持控制器、感应器等。
计算机则必须具备较高的性能以保证运算速度和渲染效果。
3.软件程序虚拟现实飞行模拟系统的软件程序主要包括飞行操作系统、模拟器、控制器、虚拟环境及其渲染、虚拟机等多个组件。
飞行操作系统需要模拟真实的飞行环境，包括飞机的起飞、降落、机动和空中导航等。
模拟器则需要模拟一系列的飞行状态，如升降、俯仰和滚转等。
控制器则需要提供详细的飞行信息，以便飞行员进行指挥和控制。
三、系统实现1.虚拟环境建模虚拟环境建模是模拟飞行任务的重要环节。
建模的过程主要包括场景建模和飞机建模。
场景建模主要包括场地建模、天气建模、地形建模等。
飞机建模则主要包括机翼、机身、引擎等。
在建模的过程中，需要考虑到真实度和性能的平衡，以保证飞行体验的效果。
2.虚拟现实渲染技术虚拟现实渲染技术主要包括光线追踪、纹理映射和物理模拟等多种技术。
其中，光线追踪技术可以模拟光线在真实环境中的反射、折射和阴影等效果。
物理模拟则可以模拟具体物理效应，如风阻和引擎推力等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
·制造业信息化·Design of Helicopter Virtual Flight Scene Simulation SystemWU Xue-Rong ，SU Bo（The First Aeronautical Institution of Air Force,Xinyang Henan 464000,China ）Abstract:Being based on the digital prototype of the helicopter,the helicopter flight dynamics performance simulation system is built from the point of view of the helicopter using.And the flight simulation is reproduced in the form of three-dimensional animation through stereoscopic projection system.The software is the core of the virtual simulation system,and it is responsible for the scene development,operation,and the formation,at the same time,it can connect and coordinate the system operating,so as to form a complete virtual reality system.Key words:helicopter ；simulation system ；flight scene0引言以数字样机为背景的计算机软件模拟仿真技术广泛应用于大型复杂武器装备的研发、设计、制造、使用和维护过程中，对装备全寿命周期的不同阶段，不同方面的重要技战术指标进行分析、评估和验证。
与以物理样机为背景的模拟仿真相比，计算机模拟仿真具有安全性、经济性、超前性、灵活性、功能齐全等突出的优势。
因此，计算机软件仿真逐渐成为模拟仿真的主要方法。
直升机虚拟飞行视景仿真系统正是以直升机数字样机为基础，应用专业软件，从使用和维护的角度对直升机的飞行动力学性能进行模拟仿真，并通过立体投影系统以三维动画的形式再现仿真。
系统的建成将在直升机理论教学、飞行仿真等方面发挥重要作用，具有显著的军事和经济效益。
1仿真系统的结构组成系统由软件和硬件两部分构成如图1所示。
硬件部分包括高性能计算机、虚拟现实交互设备和显示设备。
硬件部分是软件系统运行的公共平台。
软件部分包括三种不同功能的大型软件（开发平台），分别是用于沉浸式虚拟维修模块的DELMIA 、用于桌面式虚拟维修模块的Ngrain 和用于虚拟飞行仿真模块的Flightgear ，是整个虚拟现实系统的核心，负责整个场景的开发、运算、生修稿日期：2012－11－25作者简介：武雪荣(1978-)，女，河南周口人，硕士，讲师。
研究方向：军械装备的仿真与研究。
摘要：本仿真系统以直升机数字样机为基础，应用专业软件，从使用的角度对直升机的飞行动力学性能进行模拟仿真，并通过立体投影系统以三维动画的形式再现仿真；软件部分是整个虚拟现实系统的核心，负责整个场景的开发、运算、生成，同时连接和协调整个系统的工作和运转，形成一个完整的虚拟现实系统。
关键词：直升机；仿真系统；飞行视景中图分类号：TP13文献标识码：Adoi:10.3969/j.issn.1002-6673.2013.01.040文章编号：1002－6673（2013）01－102－03直升机虚拟飞行视景仿真系统设计武雪荣，苏波（空军第一航空学院，河南信阳464000）机电产品开发与创新Development ＆Innovation of M achinery ＆E lectrical P roductsVol．26,No．1Jan ．,2013第26卷第1期2013年1月图1系统构成Fig.1System structure·制造业信息化·成，同时连接和协调整个系统的其它各个子系统的工作和运转，与他们共同组成一个完整的虚拟现实系统。
2硬件设计该子系统硬件主要由人机交换设备（包括数据手套、鼠标、键盘等）、高性能计算机和显示系统（与虚拟维修子系统共用）组成。
系统硬件设备的布局如图2所示。
高性能计算机一般为图形工作站，对其CPU 的数据处理能力、存储介质的存储容量和读写速度、显卡的图形图像处理能力等的要求很高，以满足超大容量的三维立体模型数据管理的有效性、图像画质的高清性、动画播放的流畅性和交互操作的实时性。
显示设备用于显示虚拟环境的视觉形象。
包括投影仪、柱形屏幕、数字图像边沿融合校正系统、立体眼镜如图3所示和多视窗控制系统。
投影仪将数字图像投影到柱形屏幕上，用户戴上立体眼镜观察便产生很强的立体感。
但是柱形屏幕上的图像并不是一个投影仪投射的一幅图像，而是由多个投影仪投射的多幅图像拼接而成的。
虚拟现实平台中的计算机将整个图像分割成均匀的三部分配送给三组投影仪，分别向屏幕投影如图4所示。
边沿融合校正系统对两个投影仪投影的重叠部分进行亮度和色彩的处理，消除拼接痕迹，使图像达到无缝集成。
由于人的两只眼睛所观察到的图像是不一样的，因此每组投影仪实际上由两个投影仪构成，模拟人眼，分别产生人的左右眼的不同图像，再通过佩戴立体眼镜将两个视点的图像融合成一个立体图像，产生立体感。
多视窗控制系统主要用于控制多投影仪的分工和协同显示，使投影仪处于共同显示、独立显示的状态。
共同显示状态则在屏幕上形成一个完整的融合的图像，独立显示状态则在屏幕上出现多个窗口，不同窗口显示不同内容。
虚拟现实交互设备主要有数据手套、位置跟踪器、数据衣、力反馈器等。
数据手套用于模拟人手在装配或维修作业中的动作，通过接口程序，驱动虚拟手在虚拟环境中作相应的操作。
如抓取维修工具、拧螺丝刀等。
位置跟踪器、数据衣用于在一定范围内获取人体的位置和肢体的运动。
力反馈装置主要是使虚拟装配或维修作业具有力感，营造更加逼真的虚拟现实环境。
3软件设计软件部分由用VC++开发的主程序和开源的专业虚拟飞行仿真程序FlightGear （目前版本2.0）组成。
用户通过交换设备与计算机交互，计算机运行主程序，根据用户输入调用座舱三维模型数据库、场景地形数据库、飞参数据库，将有关数据传递给FlightGear 处理，生成座舱图像、场景地形图像，FlightGear 中的飞行动力学计算模块能根据输入的操作或飞参数据完成给定虚拟场景范围的虚拟飞行。
模型库主要包括飞机模型、地景模型、地表建筑物模型、天空和云彩等模型。
根据系统对模型的要求不同，我们采取不同的方法建立模型。
对于制作要求比较高的直升机座舱模型,利用专业的模型制作软件CATIA 制作后再导入主程序；对于制作要求比较低的模型如地景模型等，我们可以直接在FlightGear （内核为OpenGL ）中建模。
主程序模块是整个系统的核心部分，使用VC++6.0和图形图像开发工具OpenGL 编程实现，主要实现功能：①读入经过预处理后的飞行数据，如果飞行数据中没有记录卫星导航参数，则通过数学方法计算出飞机模型在场景中的实时位置；②从模型库导入飞机模型，并对飞机模型进行位姿校准；③利用图2系统硬件设备布局Fig.2The layout of the system's hardware devices1.金属环幕2.音箱（2个）3.投影仪（3组）4.工作台5.主控计算机（图形工作站）图4多通道投影拼接Fig.4Multi-channel projection mosaic图5虚拟飞行视景仿真子系统功能模块及数据交换流程Fig.5The subsystem functional modules and dataexchange process图3立体眼镜Fig.3Stereo glasses123458.6米4米120°8米显示渲染表现层舱内视角再现驱动航迹视角再现驱动数据接收接口数据调度服务层数据推送数据管理服务层飞参历史数据库场景地形数据库飞机三维模型数据交互界面交互设备（下转第89页）·制造业信息化·OpenGL 的建模功能，建立场景等其他模型，并为这些模型贴图赋予材质；④驱动飞机模型按照输入的飞行数据在模拟场景中运动，再现飞行过程。
飞行数据通常来自飞机机载飞行参数记录设备记录的数据，包括从飞机开始滑出跑道到飞机落地后飞行参数记录设备停止工作的整个数据，其中输入仿真系统的数据的参数包括飞机的高度、速度、迎角、各种姿态角和起落架位置等在视景仿真时用到的参数。
飞行数据的好坏直接影响到飞行视景仿真的质量。
因此,飞行数据在输入系统时要进行预处理，例如：对于未记录卫星导航参数的飞行数据要通过数学方法来计算飞机飞行时所有时刻的空间位置，为防止飞行仿真中飞机模型出现抖动现象，必须对数据进行剔除掉奇异点、数据填充以及插值平滑等等处理。
4结束语直升机虚拟飞行视景仿真系统通过创建不同类型航空武器装备的三维数据模型，使系统具有直升机以外其他机型的虚拟维修及虚拟飞行视景仿真的功能；借助于卫星图像、航拍照片和其他资料，创建虚拟飞行地形环境，丰富地形环境库；可与动力学分析软件、有限元分析软件集成，对直升机飞行过程中承力构建的受力情况、特定条件下的动力学性能进行分析；通过开发新的接口程序，与物理模拟器（如六自由度飞行模拟器）、虚拟现实输入设备（如力反馈器、数据衣等）相结合，实现更多的模拟仿真功能。
所以本系统将在直升机理论教学、维修训练、飞行仿真等方面发挥重要作用，这对降低教学训练成本有着重要的经济和军事意义。
