继电保护及二次回路..
返回系数：返回电流降以动作电流。 KFH=IFH/IDZ
过流继电器返回系数总是小于1，要求在0.85~0.9之间。
二）电磁型电压继电器
结构与电流继电器相似。 不同之处：电流继电器铁芯上套的是电流线圈，而电压继电 器铁芯上套的是电压线圈。 低电压继电器的动作电压（UDZ）：指在继电器线圈上施加 额定电后又逐渐降低至继电器开始动作时的最高电压。 低电压继电器的返回电压（UFH）：指继电器动作后又逐渐 升高电压时，继电器可动触点开始返回原来位置的最低电压。 UFH＞UDZ，因此低电压继电器返回系数KFH=UFH/UDZ＞1 要求不大于1.2。 由上述可知，低量继电器KFH＞1，过量继电器KFH＜1。
3、BCH-2型电流差动保护的动作电流计算
1）按躲过外部最大不平衡电流计算； 2）按躲过变压器空载投入或故障切除后电压恢复时的励磁涌流计算； 3）按躲过变流器的二次回路断线计算。 选以上三种计算中最大者作为动作电流计算值。
4、差动保护的运行注意事项
1）差动保护动作，主变跳闸后，应查明原因或进行内部检定，确无异 常时，方可强送； 2）停电工作时，若涉及差动回路，则其投运时应接信号，同时要对它 进行多角度试验和测量不平衡电压值，在确无异常时，方可接于跳闸。
3、安装接线图 由于二次设备布置分散，需要用控制电缆将它们互相连 接起来，因此单凭原理图和展开图来安装是困难的。为 此在二次接线安装时，须绘制安装接线图。 包括：屏面布置图、屏背面接线图和端于排图。
二、二次回路的编号与设备标志（略）
三、变电所的信号装置 按用途可分为：中央信号、位置信号以及其他类信号 装置。 位置信号的主要作用：指示断路器的跳合闸位置和隔离开 关的分、合闸位置。
二）电流速断保护 缺点：末端有死区。必须与过电流保护配合。 1、接线方式 采用两相不完全星形接线 2、整定计算
Hale Waihona Puke K JX K K · I D· IDZ· ZD J= nL
IDZ· J——被保护区段末端三相最大短路电流，A。
三）带时限电流速断保护
IDZ=KK· IDZ′ IDZ——带时限电流速断保护动作电流，A。 KK——可靠系数； IDZ′—— 下一相邻线路的瞬时电流速断保护动和电流， A 。
带时限电流速断保护必须和下一相邻线路的瞬时电流速 断 保护相配合，其动作时间比下一相邻线路的瞬时电流速断保 护的 动作大一个时限阶差0.5s。
四）带方向电流保护
在双侧电源供电或环形供电时，采用一般的电流保护就不 能保证选择性。可采用方向继电器构成方向保护来保证选择性。 构成原则：只有当电流从母线流向线路时保护才动作，如 果是线路流向母线，则保护不动作。
3、过流保护的动作电流值整定 K JX K K K ZQ I FH · IDZ· ZD J= K F nL IDZ· J——继电器动和电流，A； KJX——接线系数（星形为1，角形与差接时为 3）； KZQ——自动起系数； KF——电流继电器返回系数（一般取0.85）； nL——电流互感器额定变化； IFH· ZD——最大负荷电流，A。 过流保护动作时间的整定应采取阶段原则，即位于电源则 的上一级保护的动作时间要比下级保护时间长。时间阶差△t取 0.5~0.75s。
四）瓦斯保护 主压器的主保护
三、电力线路的保护
一）过电流保护 1、定时限过电流保护的接线方式 一般采用两相不完全星形接线，当线路发生两相或三 相短 路时，至少有一个电流继电器动作，起动跳闸回路。 （如图5-22） 2、有限反时限过流保护的接线方式 可采用两相不完全星形接线和两相差接线。
两相差接线优点：可以节省一只继电器和一个跳闸线圈。
目前用得较多的为QJ1—80型复合式瓦斯继电器 轻瓦斯保护——开口杯 重瓦斯保护——挡板 要点：接跳闸的触点用双干簧触点串联，提高触点的抗干扰 性。（重瓦斯）
二）BCH-2型差动继电器 变压器差动保护能对变压器内部故障和一、二次引出线 上的短路故障起到保护作用。构成差动保护的主要元件是差 动继电器。 BCH-2型差动继电器优点： 躲避电力变压器励磁涌流的性能较好，同时提高了保护 装置躲避外部短路时暂态不平衡电流的性能。
1 、作用：继电器是组成继电保护装置的基本元件，当其 输入达到或低于一定值时它便动作，并通过执行元件发 出信号或动作于跳闸。 2、分类：按结构原理可分为 电磁型 感应型 磁电型 整流型 极化型 晶体管型
按继电器反应量的性质可分为 电流 电压 功率方向 阻抗 周波 按反应量的增大或减小可分为 过量继电器 低量继电器
2、中央复归能重复动作的事故信号装置 解决了上面提到的问题。 事故信号装置中的“重复动作”是利用不对应回路中的 附加电 阻R来实现的。
基本要求： 1、只有在正常工作电源跳闸后，方能自动投入备用电源； 2、备用电源自投装置只应动作一次； 3、当备用电源无电时，BZT不动作； 4、当电压互感器的保险熔断时，BZT不应误动。
第三节 变电所的二次回路
一、二次回路的功用、分类及接线图 一）变电所二次回路的含义、作用与分类 一次设备—— 变电所中凡直接用来接受与分配电能以 及改变电能电压相关的所有设备。 一次系统—— 由一次设备连接成的系统称为电气一次 系统或电气主接线系统。 二次设备——为保证主接线系统的正常与安全运行， 凡对一次 电气设备进行监视、测量、操纵、控制及起保 护作用的辅助性电气设备。 二次回路—— 由二次设备连接成的回路称为二次回路 或二次系统。 按二次设备各种不同的用途可分为： 继电保护二次回路、自动装置二次回路、控制系统二 次回路、测量仪表二次回路、信号装置二次回路等。
二）二次回路原理图、展开图及安装接线图 1、原理图 图5-22（a）的原理图 在图上所有仪表和继电器都是以整体形式的设备图形符 号表示，不画出内部拉线，而只画出接点的连接。并将 二次部分的电流回路、电压回路、直流回路和一次回路 图绘制在一起。 特点：能使看图人对整个装置的构成有一个整体概念， 可清楚了解二次回路各设备间的电气联系和动作原理。 2、展开图 实际应用中，大多采用展开图。 展开图中，电流回路、电压回路、直流回路是分开的。 弥补了原理图没有元件内部接线、没有元件端子号码和 回路标号等缺陷。 图5-22（b）、（c）为展开图
第五章 继电保护 及二次回路
第一节
常用继电器和保护的选择
一、继电保护的任务、要求及继电器的类别 一）继电保护的任务 自动迅速地将故障设备从电力系统中切除出去，或及 是针对各种不正常的运行状态发出信号。 二）对继电保护的要求 1、选择性； 2、快速性； 3、灵敏性； 4、可靠性。
三）继电器的作用、分类和图形符号
四、自动重合闸和备用电源自投装置 一）自动重合闸装置
基本要求： 1、人为拉开断路器时，重合闸不动作； 2、手动合闸于故障线路，重合闸不动作； 3、对于同一次故障，自动重合闸的动作次数应符合预先的规定； 4、自动重闸动作后应能自动复归； 5、当断路器处于不正常状态时，重合闸应退出运行。
二）备用电源自动投入装置（BZT）
五）低电压闭锁的过电流保护 过流保护的动作电流是按躲过最大负荷电流整定，但在 某些情况下不能满足灵敏度要求。为了提高保护的灵敏度 和改善躲过负荷电流的条件，可在过流保护的基础上增加 低电压闭锁条件。 注意之处：其动作电流可不躲过最大负荷电流而按正常 持续负荷电流来整定。 六）电流电压联锁速断保护 优点：能防止与同一母线相连的任一路配出线发生短路 故障时，由于母线电压下降而引起同一母线上其他线路的 低压保护误动。 整定原则：在系统经常出现的运行方式下，使电流元件 和电压元件有相同的保护范围。
第二节 变电所的继电保护
一、常用继电保护装置及保护方式的选择 一）10kV变电所的继电保护装置 1、过流保护 整定原则：按照避开被保护线路的最大工作电流来整定。 过流保护在动作时间整定上采用阶梯原则。 过流保护的动作时限有两种： 1）定时限 2）反时限 2、电流速断保护 整定原则：按躲过被保护设备（线路）末端的最大短路电 流来整定。因此，被保护设备末端有一段保护不到的死区， 这就必须依靠过电流保护作为后备。
过电流、电流速断、变压器瓦斯保护、差动保护、方向性电 流保护、方向性电流闭锁低电压速断保护、自动重合闸、备用 电源自动投入。
三）变电所电气设备继电保护方式的选择 详见教材P252表5-2 * 瓦斯保护的使用范围：容量在 800kVA 及以上的油浸式变 压器必须安装。 二、电力变压器的保护 一）过流保护 变压器过流保护接线与线路的过流保护接线方式相同。 二）电流速断保护
四）继电保护装置的灵敏度
通过用灵敏系数Klm来衡量。 1、对于反应故障时参数量增加的保护装置：
保护区末端金属性短路 时故障参数的最小计算 值 灵敏系数= 保护装置动作参数的整 定值
2、对于反应故障时参数量降低的保护装置：
保护装置动作参数的整 定值 灵敏系数= 保护区末端金属性短路 时故障参数的最小计算 值
三）差动保护
变压器的主保护 1、保护原理 变压器两侧的电流互感器 按循环电流接线方式接入差 动继电器。 正常运行或外部短路时， 流入继电器的电流为很小的 不平衡电流； 内部故障时，流入继电器 的电流为两侧的短路电流之 和。
2、接线方式
大容量变压器通常按Y，d接线，一次侧接成星形、二次侧接成三角 形，一次侧电流与二次侧电流不能直接按图5-18接线。必须进和三种补 偿：变比补偿、数值补偿和相位补偿，才能按图5-18接线。
1、两个衡绕组的作用： 正常运行时，WC中会有不平衡电流流过，平衡绕组接入后， 使不平衡电流得到补偿，二次绕组V2内几乎没有不平衡电流 感应电势，提高了保护的可靠性。 WC、WP1、WP2三个绕组绕向相同的原因： 区内故障时，三个绕组产生的磁通方向一致，增加继电器 动作的安匝数，提高了保护装置的灵敏度。
3、限时电流速断保护 用来弥补电流速断保护的保护范围小和过流保护的时限 长的不足。 整定原则：其动作电流大于下一段线路瞬时速断保护可 动作电流，动作是限比下一线路瞬时速断保护大一个时间阶 差。 4、低电压保护 5、其他保护 瓦斯保护、双电流变电所采用的备用电源自动投入装置等。
继电保护 及二次回路详细
第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。
如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。
在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。
线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。
对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT 磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。
继电保护 二次回路及压板介绍
4、跳合闸出口压板退出时的上桩电位（下桩为0）
+KM
情况2
21
ZHJ
重 合
情况1
21
HBJ
闸
DL
回
ZHJ
路
HBJ
-KM HQ
TWJ
开关状态 合位（常开DL合） 分位（常开DL分）
情况1（直接合闸） 情况2（经重动）
+KM
-KM
接近-KM
-KM
110kV线路保护及二次回路
开关位置状态指示回路
保 护 面 板
110kV线路保护及二次回路
保护装置构成：
直流电源DC：110/220V输入、24V弱电输出（本装置弱电开入电源）； 交流输入AC：所挂母线的三相电压UA、UB、UC（切换后的电压）；线路抽取电压 UX（重合闸检定方式）；三相电流IA、IB、IC（N线进装置获取外接3I0）； 低通滤波LPF：对交流信号滤波等处理； CPU：核心部分，实现正常运行自检、故障起动算法逻辑执行、通信及录波等功能； 通信COM：AB网通信接口、对时输入、打印输出等； 开入OPT：功能压板、按钮把手开入、操作回路提供的开入，其他屏柜至本装置的开 入等； 开出OUT：跳闸及重合闸开出、遥信开出、录波信号开出等； 操作回路SWI：跳合闸及监视回路、防跳回路、压力监视回路；提供手合、重合、手 跳、保护跳、永跳、压力监视输入端子，提供给保护装置开入的合后、跳合位、压力 低等闭重开出接点，及事故总、控回断线等遥信开出接点等； 电压切换YQ：根据双母线的母线侧刀闸状态选择所挂母线及其电压，切换电压用于 本间隔保护、测量、安稳等，并提供切换继电器同时动作等遥信开出。
220kV线路保护及二次回路
220kV线路保护的开入开出：RCS-931BM
继电保护及二次回路验收规范要求
继电保护及二次回路验收规范要求继电保护是电力系统中非常重要的一环，用于监测电力设备的状态并在异常情况下采取保护措施，以保障电力系统的安全运行。
而二次回路验收规范是对继电保护系统进行检验和验证的标准和要求，确保继电保护系统能够正常运行，并达到设计要求。
一、继电保护要求1.运行特性要求：继电保护装置应具有良好的运行特性，能够对不同故障类型和故障位置作出准确的保护决策，并及时采取保护动作。
具体要求有：快速动作、准确性、可靠性、灵敏度等。
2.电气要求：继电保护装置应符合电气性能要求，包括耐电压能力、抗干扰能力、绝缘强度等。
3.可靠性要求：继电保护装置应具备高可靠性，能够长时间连续工作，并具备自动检测和诊断功能。
同时要求装置本身具有故障自动切换和备件自动切换的功能。
4.通信功能要求：继电保护装置应具备通信功能，能够与其他设备进行信息交互，并能够远程监测、调试和控制。
5.操作要求：继电保护装置应具备简单易懂的操作界面，操作方便、人性化，并具备一定的防误操作功能。
同时要求装置故障自动存档和报警提醒功能。
1.设备安装要求：二次回路应按照设计要求进行布置，保证回路的连贯性和合理性。
二次线路应具备良好的传导性能，并远离干扰源，防止干扰对继电保护装置造成影响。
2.电器性能测量：对二次回路各项电气参数进行测量，包括电压、电流、电阻等，确保参数满足设计要求，并与设备参数进行对比。
3.软件程序验证：对继电保护装置的软件程序进行验证，确保其与设计要求一致，并能正确处理电力系统中的各种故障和异常情况。
4.功能与性能验证：对继电保护装置的各项功能进行验证，包括故障检测、保护决策、保护动作等，确保其能够满足设计要求，并进行必要的调整和校正。
5.可靠性验证：对继电保护装置的可靠性进行验证，包括长时间连续工作、自动切换和备件切换等功能的验证，确保在实际运行环境下能够正常工作。
6.通信联络验证：对继电保护装置的通信功能进行验证，包括与其他设备的信息交互、远程监测和调试等功能的验证，确保通信联络能够正常进行。
二次回路和继电保护
2.交流操作电源 交流电源通常由主变压器供电，适用于小型变配电所。
所用变一般都接在电源的进线处。
三、电测量仪表与绝缘监察装置
1.测量仪表 对电力运行参数作经常测量、选择测量、记录用的仪表 和作计费、技术经济分析考核管理用的计量仪表统称为电测 量仪表。
2.测量仪表的配置
222VVV电电电压压压表表表此此此时时时测测测得得得
母线电压表转换开关ST有三个位置： 正正负母、母线负线“母“对线对地间地”电”电压电
“““负正母对对线地地”””位位位置
压压
置置
21R电R短短阻接接3R，，短11V接V电电，压压当表表母 绝缘监视转换开关1SL也有三个位置：测测线得得绝测测缘量量电位位阻置置下21电电降压压时
光字牌亮
②重复动作的中央复归式预告信号回路
五、高压断路器控制回路
断路器的控制可分 远端控制和现场控制 手动控制和自动控制
控制机构：控制开关和控制按钮 执行机构：操作机构和中间传动机构
1.电磁操动机构的断路器控制回路
①控制开关（万能转换开关）┉LW2系列
控制开关有6个位置
有6种位置： TD--跳闸后，PC--预合闸，C--合闸 CD--合闸后，PT---预跳闸，T---跳闸
直流操作电源有蓄电池组供电的独立直流电源和硅整流 直流电源，主要用于大、中型变配电所；
浮充电运行方式直流系统接线图
直流绝缘监察装置
正常状态下，直流母线正极和 负极的对地绝缘良好，电阻R+和 R-相等，继电器KE线圈中只有微 小的不平衡电流通过，继电器不 动作。
当绝缘电阻（R+、R-）下降到一定值时，流过继电器KE线 圈中的电流增大，继电器KE动作，其常开触点闭合，发出预 告信号。
继电保护及二次回路PPT课件
二）预告信号装置 分瞬时预告信号和延时预告信号。
第29页/共48页
四、断路器的控制回路 一）电磁操作机构的断路控制回路 1、没有电气防跳设施的断路器控制电路 下图为具有CD2型操作机构的断路器控制电器。
第30页/共48页
由于操作机构本身具有防跳设施，因此该控制电路不 含电
使不平衡电流得到补偿，二次绕组V2内几乎没有不平衡电
流
第8页/共48页
2、短路绕组的作用： 在具有非周期分量电流时，继电器的动作电流就大为
增加， 从而提高了躲避励磁涌流和外部短路时暂态不平衡电流的
性 能。
三）自动重合闸继电器
1、动作原理 2、几个元件的作用：
电 容 器 C 用 于 保 证 重 合第闸9页装/共4置8页只 动 作 一 次 ；
灵敏系数=
第11页/共48页
第二节 变电所的继电保护
一、常用继电保护装置及保护方式的选择 一）10kV变电所的继电保护装置 1、过流保护
整定原则：按照避开被保护线路的最大工作电流来整 定。 过流保护在动作时间整定上采用阶梯原则。
过流保护的动作时限有两种： 1）定时限 2）反时限 2、电流速断保护
整定原则：按躲过被保护设备（线路）末端的最大短 路电 流 来 整 定 。 因 此 ， 被 保 护第1设2页备/共4末8页端 有 一 段 保 护 不 到，需要用控制电缆将它们互 相连接起来，因此单凭原理图和展开图来安装是困难 的。为此在二次接线安装时，须绘制安装接线图。
包括：屏面布置图、屏背面接线图和端于排图。
二、二次回路的编号与设备标志（略）
三、变电所的信号装置
按用途可分为：中央信号、位置信号以及其他类信
号装置。
按反应量的增大或减小可分为： 过量继电器 低量继电器

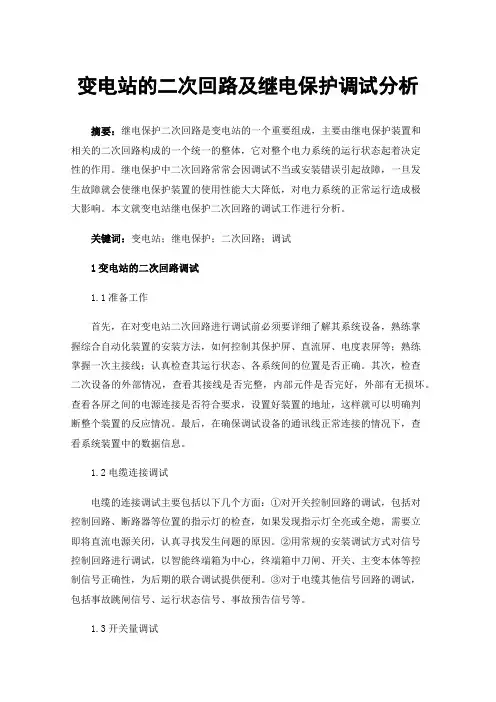

变电站的二次回路及继电保护调试分析
变电站的二次回路及继电保护调试分析摘要：继电保护二次回路是变电站的一个重要组成，主要由继电保护装置和相关的二次回路构成的一个统一的整体，它对整个电力系统的运行状态起着决定性的作用。
继电保护中二次回路常常会因调试不当或安装错误引起故障，一旦发生故障就会使继电保护装置的使用性能大大降低，对电力系统的正常运行造成极大影响。
本文就变电站继电保护二次回路的调试工作进行分析。
关键词：变电站；继电保护；二次回路；调试1变电站的二次回路调试1.1准备工作首先，在对变电站二次回路进行调试前必须要详细了解其系统设备，熟练掌握综合自动化装置的安装方法，如何控制其保护屏、直流屏、电度表屏等；熟练掌握一次主接线；认真检查其运行状态、各系统间的位置是否正确。
其次，检查二次设备的外部情况，查看其接线是否完整，内部元件是否完好，外部有无损坏。
查看各屏之间的电源连接是否符合要求，设置好装置的地址，这样就可以明确判断整个装置的反应情况。
最后，在确保调试设备的通讯线正常连接的情况下，查看系统装置中的数据信息。
1.2电缆连接调试电缆的连接调试主要包括以下几个方面：①对开关控制回路的调试，包括对控制回路、断路器等位置的指示灯的检查，如果发现指示灯全亮或全熄，需要立即将直流电源关闭，认真寻找发生问题的原因。
②用常规的安装调试方式对信号控制回路进行调试，以智能终端箱为中心，终端箱中刀闸、开关、主变本体等控制信号正确性，为后期的联合调试提供便利。
③对于电缆其他信号回路的调试，包括事故跳闸信号、运行状态信号、事故预告信号等。
1.3开关量调试检查后台机刀闸、断路器的状态是否正确，如果与实际情况不吻合需要及时查看刀闸和断路器的触点连接情况，连接不正确时在合适的调度端对电缆中的接线进行更正。
1.4主变压器本体信号的检查主变压器测温电阻通常应有三根出线，以提高测温的精度，其中两根为补偿从主变压器到主控室电缆本身的电阻而共同接测温电阻另一端用，另一根接测温电阻一端。
继电保护二次回路故障类型及处理方法
设备过热与烟雾
短路故障会导致连接点和导线温度迅速升 高，进而引发设备过热、冒烟甚至起火。 烟雾是明显的视觉警示，表明继电保护二 次回路存在严重短路问题，需要立即检查 和处理。
电气噪音与振动
短路故障产生的电磁波会在继电保护二次 回路中引发电气噪音和振动。这些噪音和 振动不仅影响设备性能，还可能对周围环 境和人员安全造成影响，需及时排查和修 复。
电压暂降影响设备运
电压暂降会影响行依赖持续供电
的设备，如数据中心和精密制 造设备。为避免因电压暂降导 致的设备损坏，可以在关键回 路中安装电压暂降抑制器或采 用不间断电源（UPS），确保 设备的稳定运行。
长期电压不稳影响设
长期低电压备或频寿繁命的电压波动
会缩短电气设备的使用寿命， 增加维修成本。通过使用稳压 器和改善电网质量，可以有效 降低电压不稳对设备寿命的负 面影响，提高系统的整体可靠 性。
。
元件老化
随着运行时间的增长，继电保护装置内部的元件会 逐渐老化，导致性能下降甚至失效。元件老化可能 表现为电阻增大、电容漏液等问题，需定期检查和
更换老化元件，以维持装置的正常运作。
接线错误
接线错误可能导致继电保护装置无法正确识别电路 状态，从而影响其保护功能。接线错误通常源于安 装过程中的疏忽或后期维护不当，需仔细检查并纠 正错误连接，确保电路正确工作。
03
环境因素
电老化影响
电力设备在运行中会 产生电场，长时间受 电场作用会导致绝缘 材料逐渐劣化。电老 化会使绝缘材料的分 子链断裂，进一步降 低绝缘强度和可靠性 。
环境中的水分、灰尘 和化学气体等都会对 绝缘材料造成侵蚀作 用。特别是潮气和化 学腐蚀会破坏绝缘材 料的保护层，导致绝 缘性能下降。
继电保护与二次回路(高压电工进网作业)
继电保护与二次回路（高压电工进网作业）主要介绍继电保护二次系统和传统的继电保护一.继电保护任务及基本要求1.继电保护任务造成电气设备故障或异常运行的原因：由于外力破坏、内部绝缘击穿、过负荷、误操作等。
最常见故障：短路故障短路故障：三相短路、两相短路、大电流接地系统发生的单相接地短路、以及变电器、电机类设备的内部线圈匝间短路。
任务：（1）当电气设备发生短路故障时，能自动、迅速、有选择地将故障设备从电力系统切除，将事故尽可能控制在最小范围内。
（2）当正常供电的电源因故中断时，继电保护和自动装置将自动投入备用电源。
2.继电保护基本要求基本要求：为了能正确无误迅速切除故障，使电力系统能以最快速度恢复正常运行，要求继电保护具有足够的选择性、快速性、灵敏性、可靠性。
电力系统故障基本特点：电流突增、电压突降或过高、电流和电压相位角发生变化，以及出现负序或零序分量等。
还有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高等特点。
利用这些基本特点可以构成各种不同原理的继电保护。
各种继电保护：电流过负荷、过电流、电流速断、电流方向保护、低电压、过电压、电流闭锁电压速断、差动、距离、高频保护等。
此外还有如瓦斯保护。
选择性当电力系统发生故障时，继电保护应能有选择地将故障部分切除，让非故障部分继续运行，使停电范围尽量缩小。
为此一般按整定电气量的动作值和上下级保护动作时限进行配合（一般时差取0.3～0.7秒）。
快速性减轻故障设备损坏程度，缩小故障波及范围，提高系统运行稳定性，加快系统电压的恢复，提高自动重合闸和备用电源或备用设备自动投入的效果等。
灵敏性灵敏性系指继电保护装置对故障和异常工作状况的反映能力。
在保护装置的保护范围内，不管短路点的位置如何、不论短路的性质怎样，保护装置均不应产生拒绝动作；但在保护区外发生故障时,又不应该产生错误动作。
相邻设备的上下级保护之间的灵敏性配合也是选择性的条件之一。
☆第六章：继电保护与二次回路(5-6节)
安装接线图上，对二次设备（元件）、端子排等 进行标志的内容： （1）与屏面布置图相一致的安装单位编号及设备 顺序号。
（2）与展开接线图相一致的设备文字符号
（3）与设备表相一致的设备型号（规格）
三、二次回路编号
1、一般要求 为了便于安装施工和运行、维护，在展开接线图中，应 对回路进行编号；在安装接线图中，除编号外，还须对设 备进行标志。
变电站运行中的直流电源
55
小结
• 什么是变电所的操作电源？对变电所的 操作电源有何要求？ • 掌握变电所使用的交流、直流操作电 源——主要构成部分及特点 • 蓄电池的作用与基本原理
接构成的电路。
二次回路包括：测量、保护、控制与信号回路部分
测量回路：包括计量测量与保护（自动化）测量。 保护回路：包括继电保护和自动化装置 控制回路：包括对主（辅）设备的控制，如： 开关设备的合分、闸、互投、联锁、保护出口的执行及 辅助设备的启动、停止控制等等。 信号回路：包括开关运行状态信号、事故跳闸信号与事 故预告信号。
缺点：对二次接线的某些细节表示不全面（没有元件的内
部接线。端子排号码和回路编号、导线的表示仅一部分，并且 只标出直流电源的极性等。）；绘制和阅图较难（实际工作中
很少使用原理接线图）
原理接线图的阅读：
从一次接线看交流电流的来源→从电流互感器的二次 侧看短路电流出现后哪个电流继电器动作？→该电流继电 器触点闭合（或断开）后，使哪个继电器启动？→该继电
高频开关电源是传统整流器（硅整流器 ，可控硅整
流器）的升级替代产品。高频开关电源使用方便，体积 小，效率高，工作稳定。
高频开关电源原理:
UPS为应急电源，是专门为消防设备和一级负荷或照明用电而设计的。
继电保护二次回路隐患分析及预防措施
继电保护二次回路隐患分析及预防措施继电保护二次回路在电力系统中起着至关重要的作用，它能够对电力系统进行监测和保护，确保电力系统的安全稳定运行。
由于二次回路的复杂性和特殊性，存在着一些潜在的隐患，这些隐患可能会对电力系统的安全性和可靠性产生不利影响。
进行二次回路隐患的分析和预防措施的研究具有重要意义。
一、继电保护二次回路存在的隐患1. 设备老化：随着时间的推移，继电保护设备的二次回路可能会出现老化问题，电路中的元器件性能逐渐下降，从而影响到保护系统的可靠性。
3. 电磁干扰：电力系统中存在着各种各样的电磁干扰，这些干扰可能会对继电保护设备的二次回路产生影响，导致保护系统误动作或者失灵。
4. 误操作和误接线：在日常运行中，操作人员的误操作和误接线可能会导致继电保护设备的二次回路出现故障，从而影响到保护系统的可靠性。
5. 设计缺陷：继电保护设备的二次回路在设计上可能存在一些缺陷，从而影响到保护系统的性能和可靠性。
二、预防措施1. 定期检测和维护：对继电保护设备的二次回路进行定期的检测和维护，发现问题及时处理，确保设备的正常运行。
2. 温度控制：在设备的布置和设计上，合理控制环境温度，避免高温对继电保护设备的二次回路产生负面影响。
3. 电磁兼容性设计：在产品设计和选型上，考虑电磁兼容性问题，避免电磁干扰对继电保护设备的二次回路产生影响。
4. 操作规程和培训：建立完善的操作规程和培训体系，加强操作人员的培训和管理，减少误操作和误接线对继电保护设备的二次回路产生影响。
5. 设备选型和评估：对继电保护设备的二次回路的选型和评估进行严格把关，确保设备的性能和可靠性。
