任务9综合布线建筑群子系统设计.

合集下载

建筑与建筑群综合布线系统工程设计规范

建筑与建筑群综合布线系统工程设计规范

建筑及建筑群综合布线系统工程设计规范GB/T50311-2000第1章总则第2章术语和符号2.1 术语2.2 符号第3章系统设计第4章系统指标第5章工作区第6章配线子系统第7章干线子系统第8章设备间第9章管理第10章建筑群子系统第11章电气防护、接地及防火第12章安装工艺要求12.1 一般规定12.2 设备间12.3 交接间12.4 电缆12.5 工作区第13章本规范用词说明第1章总则第1.0.1条为了适应经济建设高速发展和改革开放的社会需求,配合现代化城市建设和信息通信网向数字化、综合化、智能化方向发展,搞好建筑及建筑群的电话、数据、图文、图像等多媒体综合网络建设,制定本规范。

第1.0.2条本规范适用于新建、扩建、改建建筑及建筑群的综合布线系统工程设计。

第1.0.3条综合布线系统的设施及管线的建设,应纳入建筑及建筑群相应的规划之中。

第1.0.4条综合布线系统应及大楼办公自动化(OA)、通信自动化(CA)、楼宇自动化(BA)等系统统筹规划,按照各种信息的传输要求,做到合理使用,并应符合相关的标准。

第1.0.5条工程设计时,应根据工程项目的性质、功能、环境条件和近、远期用户要求,进行综合布线系统设施和管线的设计。

工程设计必须保证综合布线系统的质量和安全,考虑施工和维护方便,做到技术先进、经济合理。

第1.0.6条工程设计中必须选用符合国家有关技术标准的定型产品。

未经国家认可的产品质量监督检验机构鉴定合格的设备及主要材料,不得在工程中使用。

第1.0.7条综合布线系统的工程设计,除应符合本规范外,尚应符合国家现行的相关强制性标准的规定。

第2章术语和符号2.1 术语第2.1.1条建筑及建筑群综合布线系统gneric cabling system for building and campus建筑物或建筑群内的传输网络。

它既使话音和数据通信设备、交换设备和其他信息管理系统彼此相连,又使这些设备及外部通信网络相连接。

综合布线各个子系统的设计及配置实例分析

综合布线各个子系统的设计及配置实例分析

1、工作区子系统的设计 、
• 采用超五类解决方案,数据及语音传输均采用超五 采用超五类解决方案, 超五类解决方案 类铜缆配置。 类铜缆配置。
信息模块采用(超五类RJ45模块 GC-BS-C15) 每层配置数量200个 面板采用(双口信息面板 GC-BS-G2)。 每层配置数量100个


4、管理子系统的设计 、 管理子系统由9个楼层分设的管理间构成,办公 楼其他楼层设子管理间,管理间位于楼层弱电 竖井旁的配线间内。

配线子系统
• 数据信息点水平方按全机柜式卡接式配线架配置,每个 信息点配置一个信息口,采用超五类19“24口配线盘 GC-BS-B10,所需数量由各IDF按数据信息点除以24得 出。此处共有200个点,需要的数量为9个。

语音MDF配线架配置 配线架配置 语音 • 19英寸IU100对至强型110配线架GC-BS-N4,9个

光缆配线主设备间配置 • 可根据情况配置光纤配线架
考虑户外光缆的需求 配置光纤适配器、尾纤 可根据实际情况配置光纤跳线
• 建议配置72芯光纤配线架

3、垂直主干子系统的设计 、 • 垂直主干线系统由连接主设备间MDF与各管理 子系统IDF之间的干线光缆及大对数电缆构成 • 语音及电控信号主干采用五类大对数电缆

垂直主干子系统示意图
粗钢筋
配线架 竖 井
配线架
大对数电缆 或光纤 PBX
H O ST
主机房

垂直干线材料计算 • 室内多模6芯PVC护套光缆 GC-XM-M9 • 需要长度:250米+9*14=376米
注意光纤的类型(OS1/OM1/OM2/OM3)
• 5类25对UTP双绞线 GC-BS-I7(每层四根), 按实际长度算需要3轴。

建筑群子系统布线介绍

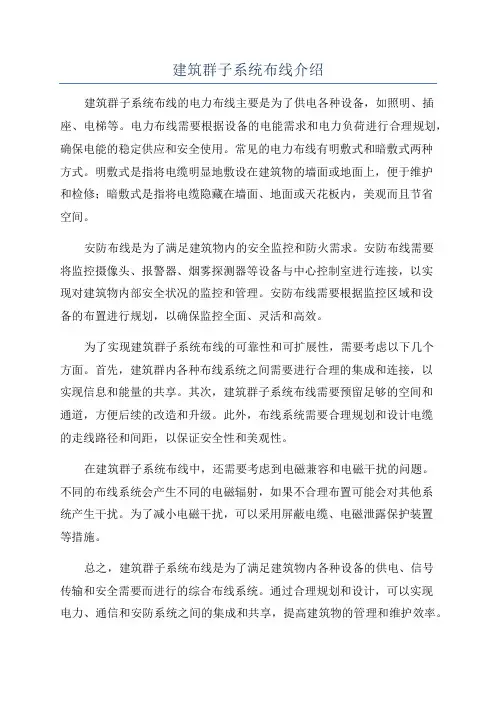

建筑群子系统布线介绍

建筑群子系统布线介绍建筑群子系统布线的电力布线主要是为了供电各种设备,如照明、插座、电梯等。

电力布线需要根据设备的电能需求和电力负荷进行合理规划,确保电能的稳定供应和安全使用。

常见的电力布线有明敷式和暗敷式两种方式。

明敷式是指将电缆明显地敷设在建筑物的墙面或地面上,便于维护和检修;暗敷式是指将电缆隐藏在墙面、地面或天花板内,美观而且节省空间。

安防布线是为了满足建筑物内的安全监控和防火需求。

安防布线需要将监控摄像头、报警器、烟雾探测器等设备与中心控制室进行连接,以实现对建筑物内部安全状况的监控和管理。

安防布线需要根据监控区域和设备的布置进行规划,以确保监控全面、灵活和高效。

为了实现建筑群子系统布线的可靠性和可扩展性,需要考虑以下几个方面。

首先,建筑群内各种布线系统之间需要进行合理的集成和连接,以实现信息和能量的共享。

其次,建筑群子系统布线需要预留足够的空间和通道,方便后续的改造和升级。

此外,布线系统需要合理规划和设计电缆的走线路径和间距,以保证安全性和美观性。

在建筑群子系统布线中,还需要考虑到电磁兼容和电磁干扰的问题。

不同的布线系统会产生不同的电磁辐射,如果不合理布置可能会对其他系统产生干扰。

为了减小电磁干扰,可以采用屏蔽电缆、电磁泄露保护装置等措施。

总之,建筑群子系统布线是为了满足建筑物内各种设备的供电、信号传输和安全需要而进行的综合布线系统。

通过合理规划和设计,可以实现电力、通信和安防系统之间的集成和共享,提高建筑物的管理和维护效率。

同时,布线系统还需要考虑电磁兼容和电磁干扰等问题,以保证布线系统的稳定性和可靠性。

综合布线系统工程设计

综合布线系统工程设计
第2章 综合布线系统工程设计
综合布线系统工程设计
2.1 概述 一 、 综合布线的术语
结 构 化 布 线 ( Structured Cabling System):是将建筑群内的若干种线路系统,包 括电话系统、数据通信系统、报警系统、监控系 统合为一种布线系统。
综合布线系统工程设计
建 筑 与 建 筑 群 综 合 布 线 系 统 ( Generic Cabling Ssystem for Building and Campus):建筑物或建筑群内的传输网络,既使话音和数据 通信设备、交换设备和其他信息管理系统彼此相连,又使这些设备与外部 通信网络相连接。
多模 单模
应用举例
A
-
-
100kHz
2000
3000
PHX、X.21/V/11B--1Mhz
200
260
N-ISDN、CSMA/CDIBASE5
C
16Mhz
-
100
160
D
100
Mhz
-
100
-
CSMA/CD10BASE-T 、 Token
Ring 4Mbit/s 、 Token Ring
16Mbit/s
一、 系统分级与传输距离限制 系统的分级是指对综合布线系统性能中的
最高传输频率进行分级,其目的在于区分不同 的传输带宽需要。表2-1给出了标准中关于系 统分级与传输距离的限制。
综合布线系统工程设计
表2-1系统分级和传输距离限值
最高 传输频率
对绞电缆传输距 离(m)
100Ω 3类
100Ω 5类
光缆传输距离 (m)
综合布线系统工程设计
它的特性为: ⑴ 能够支持所有语音和数据传输应用; ⑵ 支持语音、综合型语音/数据高速传输; ⑶ 便于维护人员维护、管理; ⑷ 能够支持众多厂家的产品设备和特殊信息的传输。

建筑群子系统

建筑群子系统

什么是建筑群子系统,建筑群子系统的设计作者:北京综合布线 134 更新时间:2010-11-3 23:07:28文章导读:建筑群子系统也称楼宇管理子系统。

一个企业或某政府机关可能分散在几幢相邻建筑物或不相邻建筑物内办公。

彼此之间的语音、数据、图像和监控等系统可用传输介质和各种支持设备(硬件)连接在一起。

连接各建筑物之间的传输介质和各种支持设备(硬件)组成一个建筑群综合布线系统。

连接各建筑物之间的缆线组成建筑群子系统。

建筑群子系统布线时,AT TPDS推荐的设计步骤如下: 1.确定敷设现场的特点:确定工地大小、多少建筑物互连等;建筑群子系统也称楼宇管理子系统。

一个企业或某政府机关可能分散在几幢相邻建筑物或不相邻建筑物内办公。

彼此之间的语音、数据、图像和监控等系统可用传输介质和各种支持设备(硬件)连接在一起。

连接各建筑物之间的传输介质和各种支持设备(硬件)组成一个建筑群综合布线系统。

连接各建筑物之间的缆线组成建筑群子系统。

建筑群子系统布线时,AT& T PDS推荐的设计步骤如下:1.确定敷设现场的特点:确定工地大小、多少建筑物互连等;2.确定电缆系统的一般参数:起止点位置,每个端接点所需的线缆数量;3.确定建筑物的电缆入口;4.确定明显障碍物的位置,确定架设线路上的地理情况;5.确定主电缆路由和备用电缆路由;6.选择所需电缆类型和规格;7.确定每种选择方案所需的劳务成本;8.确定每种选择方案的材料成本;9.选择最经济、最实用的设计方案。

在建筑群子系统中电缆布线方法有以下4种:1.架空电缆布线架空安装方法通常只用于现成电线杆,而且电缆的走法不是主要考虑内容的场合,从电线杆至建筑物的架空进线距离不超过30m(100ft)为宜。

建筑物的电缆入口可以是穿墙的电缆孔或管道。

入口管道的最小口径为50mm(2in)。

建议另设一根同样口径的备用管道,如果架空线的净空有问题,可以使用天线杆型的入口。

该天线的支架一般不应高于屋顶1200mm(4ft)。

综合布线进线间和建筑群子系统工程技术

综合布线进线间和建筑群子系统工程技术

建筑群子系统的规划和设计
8.2.5 建筑群子系统的规划和设计 建筑群子系统主要应用于多幢建筑物组成的建筑群综 合布线场合,单幢建筑物的综合布线系统可以不考虑 建筑群子系统。建筑群子系统的设计主要考虑布线路 由选择、线缆选择、线缆布线方式等内容。
建筑群子系统的规划和设计
建筑群子系统应按下列要求进行设计: 1.考虑环境美化要求
设计实例2 室外架空图
8.3.2 设计实例2 室外架空图 建筑物之间线路的连接还有一种连接方式就是架空方式。设计 架空路线时,需要考虑度,如图8-2所示。
设计实例2 室外架空图
教A 室
综 合 教 学 楼
办A 公 室
钢丝绳架空电缆
钢丝绳架空电缆 拉杆
图8-2室外架空图
B 北教学楼
C 南教学楼
建筑群子系统的工程技术
建筑群子系统线缆布线方法
表8-1 4种建筑群布线方法比较
工程经验
8.5 工程经验 8.5.1工程经验一 路径的勘察
建筑群子系统的布线工作开始之前,我们首先要勘察室外施工现 场,确定布线的路径和走向,同时避开强电管道和其它管道。 8.5.2工程经验二 避开动力线,谨防线路短路 在2019年杨凌高新中学铺设一路室外线缆的时候,由于当时在施 工中没有将网络和广播系统分管道布线。在使用了两年以后,由 于广播系统电缆中间的接头出现老化,并且发生了短路,把该管 道内的所有线路都给损坏了。经过这样的教训,值得我们在注意 的是以后在室外布线中,一定将弱电线缆的信号线和供电线缆分 管道铺设。
进线间子系统的设计原则
6. 进线间入口管道处理 进线间入口管道所有布放缆线和空闲的管孔应采取防火 材料封堵,做好防水处理。
建筑群子系统的设计原则
8.2 建筑群子系统的设计原则 8.2.1 设计步骤 1)确定敷设现场的特点。包括确定整个工地的大小、工地的

第01节、综合布线各子系统的组成与设计要点

建筑群主干电缆和光缆、公用网和专用网电缆、光 缆及天线馈线等室外缆线进入建筑物时,应在进线 间成端转换成室内电缆、光缆,并在缆线的终端处 可由多家电信业务经营者设置入口设施,入口设施 中的配线设备应按引入的电、光缆容量配置。
七. 进线间子系统
进线间是建筑物外部通信和信息管线的入口部位, 并可作为入口设施和建筑群配线设备的安装场地。 进线间是国家标准在系统设计内容中专门增加的, 要求在建筑物前期系统设计中要有进线间,满足多 家运营商业务需要,避免一家运营商自建进线间后 独占该建筑物的宽带接入业务。进线间一般通过地 埋管线进入建筑物内部,宜在土建阶段实施。
三. 垂直子系统
垂直子系统在国家标准中称为干线子系统,提供建 筑物的干线电缆,负责连接管理间子系统到设备间 子系统,实现主配线架与中间配线架,计算机、控 制中心与各管理子系统间的连接,该子系统由所有 的布线电缆组成,或由导线和光缆以及将此光缆连 接到其他地方的相关支撑硬件组合而成。干线传输 电缆的设计必须既满足当前的需要,又适合今后的 发展,具有高性能和高可靠性,支持高速数据传 输。
3. 为了防止语音传输对数据传输的干扰,语音主电 缆和数据主电缆应分开。
4. 垂直主干线电缆要防遭破坏,确定每层楼的干线 要求和防雷电设施。
5. 满足整幢大楼的干线要求和防雷击设施。
四. 管理间子系统
管理间子系统也称为电信间或者配线间,一般设置 在每个楼层的中间位置。对于综合布线系统设计而 言,管理间主要安装建筑物配线设备,是专门安装 楼层机柜、配线架、交换机的楼层管理间。管理间 子系统也是连接垂直子系统和水平干线子系统的设 备。当楼层信息点很多时,可以设置多个管理间。
五.设备间子系统的设计要点如下:
1. 设备间的位置和大小应根据建筑物的结构、布 线规模和管理方式及应用系统设备的数量综合 考虑。

综合布线子系统的设计方案

1.1.综合布线子系统的设计1.5.1.统结构图及信息点的分布1.5.2.工作区子系统工作区子系统的目的是为用户提供一个符合标准,并满足高速数据传输的需求。

系统由安装在各住户的国际标准信息插座(RJ45)及终端连线组成,通过插座连接数据终端。

工作区子系统信息插座安装位置主要安装在各工作区的墙上。

1.5.3.水平子系统水平子系统由各单元配线间至各个工作区之间的电缆构成。

该子系统由一个工作区的信息插座开始,经水平布置到管理区的内侧配线架的线缆所组成。

水平传输介质采用超五类4对非屏蔽UTP电缆,用于连接每个信息点;根据实际情况,水平线可从配线架经水平桥架、预埋穿管走线至各工作区。

配线架与信息插座之间均为点到点端接,任何改变系统的操作(如增减用户,用户地址改变等)都不影响整个系统的工作,为系统线路故障检修提供极大方便。

1.5.4.干线子系统垂直干线子系统由连接设备间与各层管理间的干线构成。

其任务是将各楼层管理间的信息,传递到设备间并送至最终接口。

垂直干线子系统的作用是将数据语音信号从设备室子系统传输到各楼子配线架。

系统由垂直干线及相关支撑硬件组成,提供了设备间总配线架与各楼子配线架之间的干线路由。

1.5.5.管理/设备间子系统管理子系统由各子配线间构成,主要用于交接水平子系统和垂直子系统。

管理设备的选型和配置管理子系统连接水平电缆和垂直干线。

是综合布线系统中关键的一环,常用设备包括快接式配线架、跳线和必要的网络设备。

系统管理中心设置在网络中心,连接到所有子配线间的电缆、光缆汇集到机柜的模块化配线架及光纤配线架中。

➢网络机柜选用19“标准机柜1台;➢电缆配线架选用24口模块式配线架;➢跳线使用双绞线同品牌的原厂模块化跳线;➢跳线配置数量=信息端口数*21.5.6.布线管理及标识方案本布线系统管理及标识遵循ANSI/TIA/EIA-606(CAS T528)《商业楼宇通信基础设施管理标准》。

主要有线缆标签,终端硬件标识和终端位置标识。

综合布线系统设计方案(通用5篇)

综合布线系统设计⽅案(通⽤5篇)综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动,根据课程标准,教学⼤纲和教科书要求及学⽣的实际情况,以课时或课题为单位,对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。

教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。

⼆、综合布线系统设计⽅案(通⽤5篇) 为了确保事情或⼯作得以顺利进⾏,常常需要预先准备⽅案,⽅案是阐明具体⾏动的时间,地点,⽬的,预期效果,预算及⽅法等的企划案。

那么什么样的⽅案才是好的呢?下⾯是⼩编为⼤家整理的综合布线系统设计⽅案(通⽤5篇),仅供参考,⼤家⼀起来看看吧。

综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础,本设计注重系统的质量、科学性、先进性、可靠性及安全性,易扩展,同时本设计兼顾考虑酒店的应⽤特点,将来发展的需要。

因此,在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。

酒店综合布线系统的⽬标是:以系统规范为指导,以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑,建⽴⼀套统⼀规划、⾼度集成的布线系统,为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。

全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化,把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。

同时,该布线系统兼顾了计算机⽹络系统未来的发展要求,提供15年保证;在酒店⼤楼增加新系统时,对新设备提供信号传输的⽀持。

作为酒店智能化系统的基础平台-综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。

酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来,组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。

综合布线水平子系统设计


表5-1各段缆线长度限值
电缆总长度 水平布线电缆 (m) H(m)
工作区电缆 w(m)
电信间跳线和设备电缆 D(m)
100
99 98 97 97
90
85 80 75 70
5
9 13 17 22
5
5 5 5 5
CP集合点的设置 如果在水平布线系统施工中,需要增加CP集合点时,同 一个水平电缆上只允许一个CP集合点,而且CP集合点与FD配 线架之间水平线缆的长度应大于15m。 CP集合点的端接模块或者配线设备应安装在墙体或柱子 等建筑物固定的位置,不允许随意放置在线槽或者线管内,更 不允许暴露在外边。 CP集合点只允许在实际布线施工中应用,规范了缆线端 接做法,适合解决布线施工中个别线缆穿线困难时中间接续, 实际施工中尽量避免出现CP集合点。在前期项目设计中不允 许出现CP集合点。
管道缆线的布放根数 常规通用线槽内布放线缆的最大条数表可以按照以下表 格选择。
线管类型 Pvc、金属 Pvc Pvc、金属 Pvc、金属 Pvc Pvc、金属 Pvc、金属 Pvc Pvc 线管规格/mm 16 20 25 32 40 50 63 80 100 容纳双绞线最多 截面利用率 条数 2 30% 3 5 7 11 15 23 30 40 30% 30% 30% 30% 30% 30% 30% 30%
水平子系统应根据楼层用户类别及工程提出的近、 远期终端设备要求确定每层的信息点(TO)数,在确定 信息点数及位置时,应考虑终端设备将来可能产生的移动、 修改、重新安排,以便于对一次性建设和分期建设的方案 选定。 当工作区为开放式大密度办公环境时,宜采用区域 式布线方法,即从楼层配线设备(FD)上将多对数电缆 布至办公区域,根据实际情况采用合适的布线方法,也可 通过集合点(CP)将线引至信息点(TO)。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

线缆配置要求 建筑群主干电缆和光缆、公用网和专用网电缆、光 缆及天线馈线等室外缆线进入建筑物时,应在进线间成 端转换成室内电缆、光缆,并在缆线的终端处可由多家 电信业务经营者设置入口设施,入口设施中的配线设备 应按引入的电、光缆容量配置。 电信业务经营者或其他业务服务商在进线间设置安 装入口配线设备应与BD(建筑物配线设备)或CD(建筑 群配线设备)之间敷设相应的连接电缆、光缆,实现路 由互通。缆线类型与容量应与配线设备相一致。
进线间的位置 由于许多的商用建筑物地下一层环境条件大 大改善,可安装电、光的配线架设备及通信设施。 在不具备设置单独进线间或入楼电、光缆数量及 入口设施较少的建筑物也可以在入口出采用挖地 沟或使用较小的空间完成缆线的成端与盘长,入 口设施则可安装在设备间,最好是单独的设置场 地,以便功能区分。
确定明显障碍物的位置。包括确定土壤类型、电缆的 布线方法、地下公用设施的位置、查清拟定的电缆路由中沿 线各个障碍物位置或地理条件、对管道的要求等。 确定主电缆路由和备用电缆路由。包括确定可能的电 缆结构、所有建筑物是否共用一根电缆,查清在电缆路由中 哪些地方需要获准后才能通过、选定最佳路由方案等。 选择所需电缆的类型和规格。包括确定电缆长度、画 出最终的结构图、画出所选定路由的位置和挖沟详图,确定 入口管道的规格、选择每种设计方案所需的专用电缆、保证 电缆可进入口管道、应选择其规格和材料、规格、长度和类 型等。
入口管孔数量 进线间应设置管道入口。 在进线间缆线入口处的管孔数量应留有充分的 余量,以满足建筑物之间、建筑物弱电系统、外部接 入业务及多家电信业务经营者和其他业务服务商缆线 接入的需求,建议留有2~4孔的余量。 进线间入口管道口所有布放缆线和空闲的管孔应采取 防火材料封堵,做好防水处理。
进线间的设计 进线间宜靠近外墙和在地下设置,以便于缆线引入。进 线间设计应符合下列规定: 进线间应防止渗水,宜设有抽排水装置。 进线间应与布线系统垂直竖井沟通。 进线间应采用相应防火级别的防火门,门向外开,宽 度不小于1000mm。 进线间应设置防有害气体措施和通风装置,排风量按 每小时不小于5次容积计算。 进线间如安装配线设备和信息通信设施时,应符合设 备安装设计的要求。 与进线间无关的管道不宜通过。
进线间入口管道处理
进线间入口管道所有布放缆线和空闲的管孔应采取防火 材料封堵,做好防水处理。
综合布线建筑群子系统的设计
设计步骤 确定敷设现场的特点。包括确定整个工地的大小、工 地的地界、建筑物的数量等。 确定电缆系统的一般参数。包括确认起点、端接点位 置、所涉及的建筑物及每座建筑物的层数、每个端接点所需 的双绞线的对数、有多个端接点的每座建筑物所需的双绞线 总对数等。 确定建筑物的电缆入口。 建筑物入口管道的位置应便于连接公用设备。根据需要 在墙上穿过一根或多根管道。
综合布线 任务9 综合布线建筑群子 系统设计
北京工业职业技术学院
通信教研室
☆ 学习目标
能根据实际环境条件确定进线间的位置; 能确定进线间面积; 能确定进线间的入口管孔数量; 基本能确定建筑群子系统的线缆路由; 基本能进行建筑群子系统的设计。
☆ 任务描述
以校园综合布线系统的设计为例,完成综合布线 建筑的电缆入口。 确定明显障碍物的位置。 确定主电缆路由和备用电缆路由。 选择所需电缆的类型和规格。 确定每种选择方案所需的劳务成本。 确定每种选择方案的材料成本。 选择最经济、最实用的设计方案。
如果入口管道不够用,则要确定在移走或重新布置某些电 缆时是否能腾出某些入口管道;再不够用的情况下应另装多 少入口管道。 如果建筑物尚未建起,则要根据选定的电缆路由完善电缆 系统设计,并标出入口管道。建筑物入口管道的位置应便于 连接公用设备、根据需要在墙上穿过一根或多根管道。查阅 当地的建筑法规,了解对承重墙穿孔有无特殊要求。所有易 燃材料(如聚丙烯管道、聚乙烯管道)应端接在建筑物的外 面。外线电缆的聚丙烯互皮可以例外,只要它在建筑物内部 的长度(包括多余电缆的卷曲部分)不超过15cm。如果外线 电缆延伸到建筑物内部的长度超过15m,就应使用合适的电 缆入口器材,在入口管道中填入防水和气密性很好的密封胶, 如B型管道密封胶。
进线间面积的确定 进线间因涉及因素较多,难以统一提出具体所需面 积,可根据建筑物实际情况,并参照通信行业和国家的 现行标准要求进行设计。 进线间应满足缆线的敷设路由、成端位置及数量、光 缆的盘长空间和缆线的弯曲半径、充气维护设备、配线 设备安装所需要的场地空间和面积。 进线间的大小应按进线间的进局管道最终容量及入口设 施的最终容量设计。同时应考虑满足多家电信业务经营 者安装入口设施等设备的面积。
☆ 任务学习引导
1 2 综合布线进线间子系统的设计 综合布线建筑群子系统的设计
☞ 综合布线进线间子系统的设计
进线间是建筑物外部通信和信息管线的入口部位, 并可作为入口设施和建筑群配线设备的安装场地。对于 光缆至大楼、至用户、至桌面的应用及容量日益增多, 进线间就显得由为重要。 进线间的位置 一般一个建筑物宜设置1个进线间,一般是提供给多 家电信运营商和业务提供商使用,通常设于地下一层。 外线宜从两个不同的路由引入进线间,有利于与外部管 道沟通。进线间与建筑物红外线范围内的人孔或手孔采 用管道或通道的方式互连。
确定每种选择方案所需的劳务成本。包括确定布线时 间、计算总时间、计算每种设计方案的成本、总时间乘以当 地的工时费以确定成本。 确定每种选择方案的材料成本。包括确定电缆成本, 所有支持结构的成本、所有支撑硬件的成本等。 选择最经济、最实用的设计方案。把每种选择方案的 劳务费成本加在一起,得到每种方案的总成本;比较各种方 案的总成本,选择成本较低者;确定比较经济方案是否有重 大缺点,以致抵消了经济上的优点。如果发生这种情况,应 取消此方案,考虑经济性较好的设计方案。
