煤化工工艺流程
煤化工工艺流程
煤化工工艺流程煤化工是一种将煤炭转化为化学品的工艺，通过对煤炭进行热解、加氢、裂解、合成等一系列化学和物理变化，将煤炭转化为液体燃料、化工原料和高附加值的化学品。
下面将介绍一种常用的煤化工工艺流程。
该工艺流程主要包括煤炭热解、煤浆制备、固体分离、煤气处理、液体燃料制备和化工品合成等几个主要步骤。
首先，将煤炭进行热解处理。
煤炭热解是将煤炭在高温下分解为煤焦油、煤气和焦炭的过程。
这一步骤通常在高温条件下进行，可以使用干馏炉或流化床炉等设备进行煤炭热解。
接下来，对热解产物进行固体分离。
煤焦油、煤气和焦炭经过冷却、洗涤等处理，将其中的固体、液体和气体分离，并分别进行处理和利用。
固体分离主要是通过密度差异、物理性质等，将固体颗粒从液体或气体中分离出来。
然后，对煤气进行处理。
煤气处理包括除尘、除硫、除苯等工艺，将采集到的煤气中的杂质和有害物质去除，保证煤气的纯净程度。
这一步骤通常使用除尘器、洗涤塔、吸附剂等设备进行处理。
随后，将煤气进行液体燃料制备。
煤气通过气体合成工艺，主要采用费托合成、甲醇合成等方式，将煤气中的一氧化碳和氢气等成分合成为液体燃料，如合成气、合成油等。
最后，进行化工品合成。
将液体燃料和其他化学原料进行反应，通过催化剂等作用，合成出各种有机化学品，如甲醇、苯乙烯、丙烯酸等。
这一步骤通常需要经过多道反应和分离工艺，最终获得纯净的化学品。
整个煤化工工艺流程包括煤炭热解、固体分离、煤气处理、液体燃料制备和化工品合成等步骤，每个步骤都是互相关联的，需要精细的控制和操作。
通过这个工艺流程，煤炭可以充分利用，并转化成为高附加值的化学品和液体燃料，实现煤炭的资源化利用，提高能源的利用效率，并减少对环境的影响。
煤化工在能源和化工领域具有广阔的应用前景。
煤制尼龙6生产工艺流程
煤制尼龙6生产工艺流程
煤制尿素是一种重要的煤化工工艺,主要步骤如下:
1. 煤气化: 将煤在高温高压下气化,生成一氧化碳和氢气的混合气体。
2. 转化反应: 通过催化剂作用,将一氧化碳与水蒸汽进行转化反应,生成氢气和二氧化碳。
3. 二氧化碳除去: 用溶液将产物气中的二氧化碳吸收掉,留下富氢气体。
4. 氨合成: 以富氢气为原料,通过氨合成反应生产氨。
5. 尿素合成: 将氨与二氧化碳在高温高压下合成尿素。
6. 尿素浓缩: 采用真空蒸发或结晶等方法浓缩尿素溶液。
7. 尿素粉体化: 将浓缩的尿素溶液通过喷雾干燥或压滤等方式制备尿素粉体产品。
尿素是重要的基本化工原料,可以用于生产尼龙6树脂、医药中间体、肥料等产品。
尼龙6树脂是通过尿素与己內酰胺开环缩合聚合而制得。

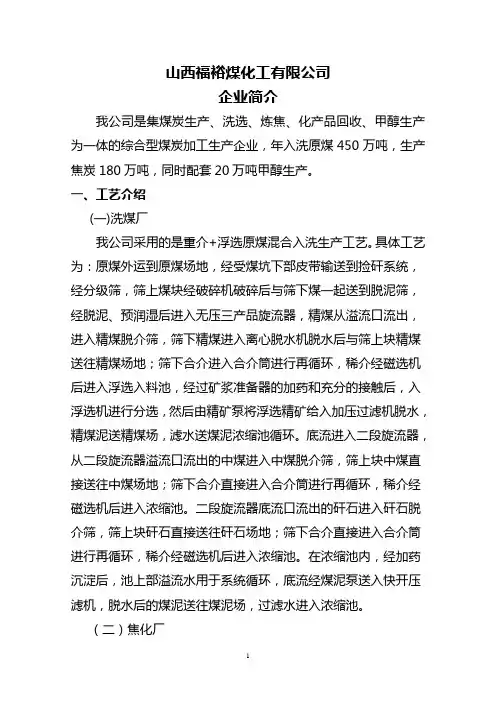

福裕煤化工生产工艺流程
山西福裕煤化工有限公司企业简介我公司是集煤炭生产、洗选、炼焦、化产品回收、甲醇生产为一体的综合型煤炭加工生产企业，年入洗原煤450万吨，生产焦炭180万吨，同时配套20万吨甲醇生产。
一、工艺介绍(一)洗煤厂我公司采用的是重介+浮选原煤混合入洗生产工艺。
具体工艺为：原煤外运到原煤场地，经受煤坑下部皮带输送到捡矸系统，经分级筛，筛上煤块经破碎机破碎后与筛下煤一起送到脱泥筛，经脱泥、预润湿后进入无压三产品旋流器，精煤从溢流口流出，进入精煤脱介筛，筛下精煤进入离心脱水机脱水后与筛上块精煤送往精煤场地；筛下合介进入合介筒进行再循环，稀介经磁选机后进入浮选入料池，经过矿浆准备器的加药和充分的接触后，入浮选机进行分选，然后由精矿泵将浮选精矿给入加压过滤机脱水，精煤泥送精煤场，滤水送煤泥浓缩池循环。
底流进入二段旋流器，从二段旋流器溢流口流出的中煤进入中煤脱介筛，筛上块中煤直接送往中煤场地；筛下合介直接进入合介筒进行再循环，稀介经磁选机后进入浓缩池。
二段旋流器底流口流出的矸石进入矸石脱介筛，筛上块矸石直接送往矸石场地；筛下合介直接进入合介筒进行再循环，稀介经磁选机后进入浓缩池。
在浓缩池内，经加药沉淀后，池上部溢流水用于系统循环，底流经煤泥泵送入快开压滤机，脱水后的煤泥送往煤泥场，过滤水进入浓缩池。
（二）焦化厂焦炉选用工艺技术先进的TJL5550D型宽炭化室、宽蓄热室、双联火道、废气循环、下喷、单热式焦炉。
采用煤饼捣固, 侧装高温干馏工艺。
主要工艺流程如下：由备煤车间来的洗精煤，由输煤栈桥运入煤塔，由摇动给料机均匀逐层给入装煤车, 经捣固机分层捣实, 从机侧装入炭化室。
煤饼在950～1050℃的温度下高温干馏, 经过22.5小时后, 成熟的焦炭被推焦车经拦焦车导焦栅推出落入熄焦车内，由熄焦车送至熄焦塔用低水份湿法熄焦工艺喷洒熄焦，熄灭后的焦炭由熄焦车送至凉焦台，由刮板放焦机放至皮带送焦场待售。
干馏过程中产生的荒煤气经炭化室顶部、上升管、桥管汇入集气管。
煤化工工艺流程图
煤化工工艺流程图煤化工是利用煤炭作为原料进行加工生产的工艺，主要包括煤炭的煤气化、气体净化、合成气制备、气体加氢、合成油制备和产品精制等环节。
下面是一个简要的煤化工工艺流程图。
一、煤气化煤气化是将煤炭在高温高压条件下进行裂解反应，产生煤气的过程。
煤炭首先经过粉碎、煤气化剂的预处理后，进入煤气化炉，煤与煤气化剂发生反应，生成煤气和煤渣。
煤气经过煤渣分离后进入下一步的气体净化。
二、气体净化煤气中含有大量的杂质，需要进行气体净化处理。
首先进行除尘，去除煤气中的固体颗粒物；然后进行脱硫，去除煤气中的硫化物；接着进行脱氮，去除煤气中的氮氧化物。
经过气体净化后得到纯净的合成气。
三、合成气制备合成气制备是将煤气中的一氧化碳和氢气按照一定比例配制，得到合成气。
合成气是煤化工的核心产品，可以用于制造合成油、化学品和燃料等。
制备合成气的主要反应是水煤气变换反应和乙炔合成反应。
经过合成气制备后得到合成气。
四、气体加氢合成气经过水煤气变换反应后，得到的合成气中还含有少量的一氧化碳，需要进一步进行气体加氢。
气体加氢是将一氧化碳和一氧化碳与氢气在催化剂的作用下发生反应生成甲醇和一碳酸酯等有机物。
经过气体加氢后得到富氢气体。
五、合成油制备煤化工的最终目标是制备合成油。
将富氢气体与催化剂一起在合成油装置中进行反应，生成合成油和尾气。
合成油是类似于石油的液体燃料，可以用于发电、燃料和化学原料等领域。
六、产品精制合成油中还含有一定量的杂质，需要经过产品精制处理。
产品精制主要包括精制塔、蒸馏塔和泵等设备，通过物理和化学方法去除杂质，提高产品纯度和质量。
综上所述，煤化工的工艺流程包括煤气化、气体净化、合成气制备、气体加氢、合成油制备和产品精制等六个环节。
这是一个简要的工艺流程，实际操作中可能还会包括其他环节和设备。
煤化工是一种重要的煤炭加工技术，可以实现煤炭资源的高效利用，减少能源排放，具有重要的经济和环境意义。
煤化工工艺流程
煤化工工艺流程煤化工是一种利用煤炭资源进行化学加工的工艺，通过一系列的工艺流程将煤炭转化为有价值的化学品和能源产品。
下面介绍一种常见的煤化工工艺流程。
该工艺流程的主要目标是将煤炭转化为合成气和合成油，然后再将合成气用于制备合成甲醇和其他化学品，同时将合成油用于制备石油产品。
首先，原料煤炭经过干燥处理，去除其中的水分，以提高后续反应的效率。
然后，将煤炭粉碎成细粉，以增加煤炭与反应剂的接触面积。
接下来，采用气化反应将煤炭转化为合成气。
气化反应是将煤炭与氧气、水蒸汽等反应剂在高温和高压下进行的化学反应。
在气化反应中，煤炭中的有机物质被分解为气体，形成合成气，主要包括一氧化碳和氢气。
然后，合成气进入合成甲醇装置，进行合成甲醇反应。
合成甲醇反应是利用铜基催化剂将一氧化碳和氢气进行反应，得到甲醇。
合成甲醇是一种重要的工业化学品，广泛应用于化工、医药和能源等领域。
在合成甲醇反应的同时，还可采用煤焦油加氢装置将合成气转化为合成油。
煤焦油加氢是一种利用金属催化剂将合成气进行加氢反应，生成液体烃类化合物的过程。
合成油主要包括汽油、柴油和润滑油等石油产品。
最后，对合成甲醇和合成油进行精炼处理，去除其中的杂质和不纯物质，提高其纯度和质量。
精炼处理包括脱硫、脱氮、脱氧等步骤，以确保最终产品的质量符合要求。
整个煤化工工艺流程中，需要注意的是设备的选型和设计。
由于反应需要高温和高压环境，因此需要使用耐高温和耐压的材料，并采用先进的反应器和换热设备，以提高反应的效率和产物的质量。
总之，煤化工工艺流程将煤炭转化为合成气和合成油，进而制备合成甲醇和其他化学品，以及石油产品。
这种工艺具有资源有效利用、环境友好以及能源多样化等优点，为煤炭资源的综合利用提供了新的途径。
同时，随着煤化工技术的不断发展，将有更多的煤炭转化工艺应用于实际生产中，为能源结构的转型升级做出贡献。
煤化工工艺流程
原煤一般含有较高的灰分和硫分，洗选加工的目的是降低煤的灰分，使混杂在煤中的矸石、煤矸共生的夹矸煤与煤炭按照其相对密度、外形及物理性状方面的差异加以分离，同时，降低原煤中的无机硫含量，以满足不同用户对煤炭质量的指标要求。
由于洗煤厂动力设备繁多，控制过程复杂，用分散型控制系统DCS改造传统洗煤工艺，这对于提高洗煤过程的自动化，减轻工人的劳动强度，提高产品产量和质量以及安全生产都具有重要意义。
洗煤厂工艺流程图控制方案洗煤厂电机顺序启动/停止控制流程框图联锁/解锁方案：在运行解锁状态下，允许对每台设备进行单独启动或停止；当设置为联锁状态时，按下启动按纽，设备顺序启动，后一设备的启动以前一设备的启动为条件（设备间的延时启动时间可设置），如果前一设备未启动成功，后一设备不能启动，按停止键，则设备顺序停止，在运行过程中，如果其中一台设备故障停止，例如设备2停止，则系统会把设备3和设备4停止，但设备1保持运行。
100万吨/年焦炉_冷鼓工艺流程图控制方案典型的炼焦过程可分为焦炉和冷鼓两个工段。
这两个工段既有分工又相互联系，两者在地理位置上也距离较远，为了避免仪表的长距离走线，设置一个冷鼓远程站及给水远程站，以使仪表线能现场就近进入DCS控制柜，更重要的是，在集气管压力调节中，两个站之间有着重要的联锁及其排队关系，这样的网络结构形式便于可以实现复杂的控制算法。
控制系统网络结构集气管“4+1”优化控制方案图中P1至P4是集气压力值，是本系统控制之重点，P是集气管压力之平均值，它反映了集气管的一般工作状态，在“4+1”控制中（“4”代表四个集气管，“1”代表选择大回流调节阀RB还是液力偶合器EF控制，两者必选其一），时间分配器根据集气管压力的变化：偏差和偏差变化率，根据液偶调速慢的特点，适当地分配大回流与液偶的调节量。
集气管压力变化的特点是：瞬态变化大，调节时互相产生耦合，本控制算法设计有一个解耦算法，可减少或消除耦合，以保证各个单回路系统能独立地工作，该控制算法采用经典控制理论与离散控制理论相结合的优化控制方法，取得了良好的控制效果。
煤焦化工段的工艺流程
煤焦化工段的工艺流程
煤焦化工段工艺流程概述如下：
①备煤：原煤筛分、破碎、混配，制备符合炼焦要求的配合煤；
②煤料制备：配合煤经粉碎、加水湿润、搅拌均匀，形成具有良好透气性的煤饼或煤堆；
③装炉：将煤饼或煤堆有序装入炭化室，保证均匀布料与密实度；
④炼焦：在隔绝空气条件下，通过干馏塔或炼焦炉加热，煤料经高温热解产生焦炭、煤气及煤焦油等副产品；
⑤推焦：焦炭成熟后，从炭化室推出，冷却后进行质检、分级；
⑥煤气净化：回收并净化出炉煤气，分离提取煤焦油、粗苯等化工原料；
⑦环保处理：对剩余氨水、焦炉煤气脱硫、烟尘等进行处理，达标排放或资源化利用。
煤化工工艺流程
煤化工工艺流程
煤化工是利用煤炭资源进行化工加工的一种重要方式，其工艺
流程主要包括煤气化、合成氨、甲醇、合成油等环节。
煤化工工艺
流程的设计和运行对于提高煤炭资源的利用率、促进能源结构调整
和保障国家能源安全具有重要意义。
煤气化是煤化工的第一道工艺环节，通过高温和催化剂的作用，将煤炭转化为合成气，主要成分为一氧化碳和氢气。
合成氨是煤化
工的重要产品，合成氨工艺流程主要包括空气分离、制氢、合成氨
等环节。
甲醇是一种重要的有机化工产品，其生产工艺主要包括合
成气制备、甲醇合成等环节。
合成油是煤化工的重要产品之一，其
生产工艺主要包括煤液化、合成油加工等环节。
在煤化工工艺流程中，要注重提高产品质量，降低能耗，减少
环境污染。
在煤气化工艺中，要选择合适的煤种和气化工艺，提高
合成气的质量，提高气化效率。
在合成氨工艺中，要优化空气分离
工艺，提高氢气纯度，减少能源消耗。
在甲醇工艺中，要选择合适
的催化剂和工艺条件，提高甲醇的纯度和产率。
在合成油工艺中，
要优化煤液化工艺，提高合成油的转化率和选择性。
煤化工工艺流程的设计和运行需要综合考虑原料性质、工艺条件、设备选型、能源消耗、环境排放等因素，注重技术创新和工艺优化，提高工艺流程的稳定性和经济性。
同时，还需要加强安全管理，确保生产安全，防止事故发生，保障生产稳定。
总的来说，煤化工工艺流程的设计和运行是一个复杂而又关键的工作，需要多方面的专业知识和经验积累。
随着科技的不断发展和进步，相信煤化工工艺流程将会不断完善和提高，为我国能源结构调整和可持续发展做出更大的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤化工工艺流程
典型的焦化厂一般有备煤车间、炼焦车间、回收车间、焦油加工车间、苯加工车间、脱硫车间和废水处理车间等。
焦化厂生产工艺流程
1.备煤与洗煤
工艺描述
原煤一般含有较高的灰分和硫分, 洗选加工的目的是降低煤的灰分, 使混杂在煤中的矸石、煤矸共生的夹矸煤与煤炭按照其相对密度、外形及物理性状方面的差异加以分离, 同时, 降低原煤中的无机硫含量, 以满足不同用户对煤炭质量的指标要求。
由于洗煤厂动力设备繁多, 控制过程复杂, 用分散型控制系统DCS改造传统洗煤工艺, 这对于提高洗煤过程的自动化, 减轻工人的劳动强度, 提高产品产量和质量以及安全生产都具有重要意义。
洗煤厂工艺流程图
控制方案
洗煤厂电机顺序启动/停止控制流程框图
联锁/解锁方案: 在运行解锁状态下, 允许对每台设备进行单独启动或停止; 当设置为联锁状态时, 按下启动按纽, 设备顺序启动, 后一设备的启动以前一设备的启动为条件( 设备间的延时启动时间可设置) , 如果前一设备未启动成功, 后一设备不能启动, 按停止键, 则设备顺序停止, 在运行过程中, 如果其中一台设备故障停止, 例如设备2停止, 则系统会把设备3和设备4停止, 但设备1保持运行。
2.焦炉与冷鼓
工艺描述
以100万吨/年-144孔-双炉-4集气管-1个大回流炼焦装置为例, 其工艺流程简介如下:
100万吨/年焦炉_冷鼓工艺流程图
控制方案
典型的炼焦过程可分为焦炉和冷鼓两个工段。
这两个工段既有分工又相互联系, 两者在地理位置上也距离较远, 为了避免仪表的长距离走线, 设置一个冷鼓远程站及给水远程站, 以使仪表线能现场就近进入DCS控制柜, 更重要的是, 在集气管压力调节中, 两个站之间有着重要的联锁及其排队关系, 这样的网络结构形式便于能够实现复杂的控制算法。
控制系统网络结构
集气管”4+1”优化控制方案
图中P1至P4是集气压力值, 是本系统控制之重点, P是集气管压力之平均值, 它反映了集气管的一般工作状态,
在”4+1”控制中( ”4”代表四个集气管, ”1”代表选择大回流调节阀RB还是液力偶合器EF控制, 两者必选其一) , 时间分配器根据集气管压力的变化: 偏差和偏差变化率, 根据液偶调速慢的特点, 适当地分配大回流与液偶的调节量。
集气管压力变化的特点是: 瞬态变化大, 调节时互相产生耦合, 本控制算法设计有一个解耦算法, 可减少或消除耦合, 以保证各个单回路系统能独立地工作, 该控制算法采用经典控制理论与离散控制理论相结合的优化控制方法, 取得了良好的控制效果。
集气管压力调节优化控制示意图
联锁方案
报警、联锁和停车系统是为提高工艺生产装置的安全性而设置的特殊程序, 本控制系统将联锁控制分为三个部分: 冷鼓工段联锁控制、鼓风机联锁控制、鼓风机油泵联锁控制。
冷鼓工段联锁结构图
控制效果分析
影响集气管压力的因素是多样的, 诸如装煤、平煤、推焦和交换机换向等, 当这些因素暂时不存在时, 焦炉工艺系统较为稳定。
当工艺系统处于装煤、平煤、推煤或换向机换向等情况中的一种或几种时, 系统会出现波动期, 控制曲线呈现脉冲状, 这是因为控制系统在迅速响应, 将其压力往给定值方向上调整, 经过数次调节, 系统再次进入稳定期, 周而复始。
从控制效果图中能够看到, 带变频的控制效果要优于带大回流调节阀的情况, 原因是显而易见的, 在变频器控制下的电机调节动态性能要好于调节阀, 然而, 最新设计的百万吨级的冷鼓系统都采用了经过液力偶合器进行调速的鼓风机, 其调速性能则慢得多, 而且工艺上并不允许对此进行频繁调节, 因此, 采用大回流调节阀参与集气管压力调节则是当前的一种合理选择。
在当前这两种控制结构下, 其稳定期的控制偏差范围是±20Pa; 波动期。
