日立GVF2电梯FMT板说明及故障代码

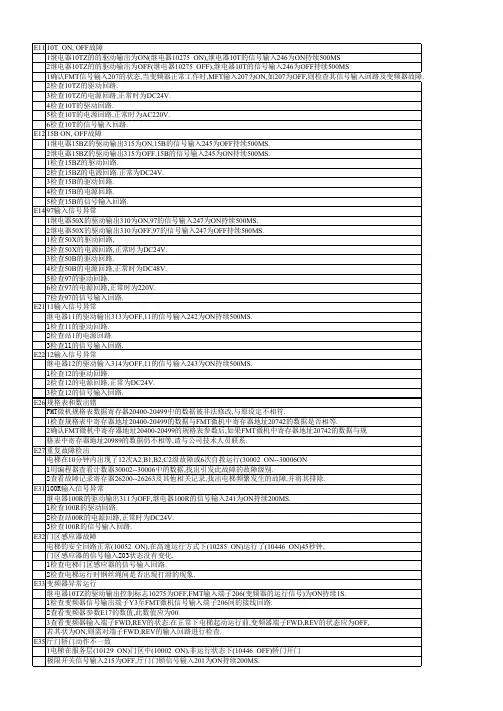

GVF-2电梯故障检测说明

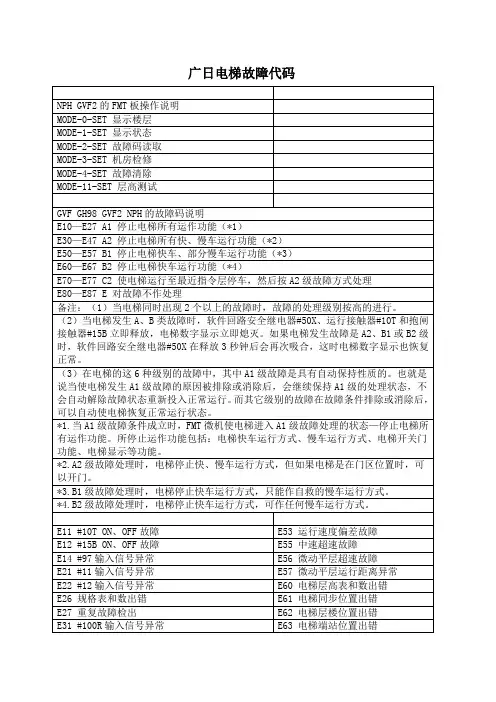

广日电梯故障代码 (2)
E37电梯逆转故障
E75通讯检出故障
E40零速不一致
E76电梯爬行时间异常
E41电梯低速超速故障
E77自救检出故障
E42软安全回路继电器ON、OFF故障
E80电梯运行中断门锁检出
E43变频器控制回路失电故障
E81电梯检修状态异常
E44 #11动作超时故障
E82电梯微动平层超时故障
E45 #12动作超时故障
E83电梯安全回路故障检出
E46速度低故障
E84微动平层起动故障
E50高速超速故障
E85变频器速度一致信号异常
E51起动速度控制异常
E86电梯开门超时故障
E52瞬时停电故障
E87电梯关门超时故障
E30—E47 A2停止电梯所有快、慢车运行功能（*2）
E50—E57 B1停止电梯快车、部分慢车运行功能（*3）
E60—E67 B2停止电梯快车运行功能（*4）
E70—E77 C2使电梯运行至最近指令层停车，然后按A2级故障方式处理
E80—E87 E对故障不作处理
备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。
广日电梯故障代码
NPH GVF2的FMT板操作说明
MODE-0-SET显示楼层
MODE-1-SET显示状态
MODE-2-SET故障码读取
MODE-3-SET机房检修
MODE-4-SET故障清除
MODE-11-SET层高测试
GVF GH98 GVF2 NPH的故障码说明
E10—E27 A1停止电梯所有运作功能（*1）
*4.B2级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。
E11 #10T ON、OFF故障Байду номын сангаас
GVF-2故障代码
GVF--2故障代码10 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出81 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障变频器故障代码表E101 加速运行过电流硬件过流：大于额定电流2.5倍软件过流：大于额定电流2.4倍误差±5%E102 减速运行过电流E103 恒速运行过电流E104 加速运行过电压软件：母线：厂家参数0~999V可调，出厂值760V硬件母线滞环，范围780V~820V误差±5% 直流母线电压检测误差±3%E105 减速运行过电压E106 恒速运行过电压E107 控制电源过电压软件：厂家参数:120.0~130.0% ,出厂值130%注：控制电源电压检测误差：±5%E108 输入侧缺相输入缺相，相应检测信号为脉冲序列E109 输出侧缺相输出缺相在运行时检测，输出电流大于33.3%额定时才检测E110 功率模块故障功率模块过流、过热、欠压E111 功率模块散热器过热模块检测点温度：83℃（含）以上；温度检测误差：±5摄氏度E113 驱动器过载电流超过保护起始点E114 电机过载电流超过保护起始点E116 E2PROM读写故障读写过程中出现校验错误E118 接触器未吸合在控制和主回路电源上电后，在正常的工作的电压下，存在接触器吸合指令时，未检测到接触器辅助触点吸合信号E119 电流检测电路故障电流检测电路异常E120 CPU错误双DSP之间spi通讯异常E123 键盘E2PROM读写错误键盘读写EEPROM出错或DSP要求读取的数据不符E124 调谐错误参数调谐过程出现异常E125 编码器故障编码器断线检测保护E127 制动单元故障制动单元故障E128 参数设定出错电机额定参数设置不当，与变频器额定参数相差很大E130 电梯超速运行速度大于电梯额定速度1.2倍E131 输入输出故障输入输出故障E132 不满足最低层运行条件曲线最短减速距离大于最小楼层高度E133 自学习出错层高测定模式出错E134 速度偏差故障运行速度>预定速度7%，持续时间1S。
日立电梯NPHGVF的FMT板操作说明
日立电梯NPH GVF2的FMT板操作说明时间: 2008年09月15日来源:互联网作者: 佚名浏览次数: 18 【字体：】MODE-0-SET 显示楼层MODE-1-SET 显示状态MODE-2-SET 故障码读取MODE-3-SET 机房检修MODE-4-SET 故障清除MODE-11-SET 层高测试？GVF GH98 GVF2 NPH的故障码说明E10—E27 A1 停止电梯所有运作功能（*1）E30—E47 A2 停止电梯所有快、慢车运行功能（*2）E50—E57 B1 停止电梯快车、部分慢车运行功能（*3）E60—E67 B2 停止电梯快车运行功能（*4）E70—E77 C2 使电梯运行至最近指令层停车，然后按A2级故障方式处理E80—E87 E 对故障不作处理备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。
（2）当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放，电梯数字显示立即熄灭。
如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。
（3）在电梯的这6种级别的故障中，其中A1级故障是具有自动保持性质的。
也就是说当使电梯发生A1级故障的原因被排除或消除后，会继续保持A1级的处理状态，不会自动解除故障状态重新投入正常运行。
而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。
？*1.当A1级故障条件成立时，FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。
所停止运作功能包括：电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。
*级故障处理时，电梯停止快、慢车运行方式，但如果电梯是在门区位置时，可以开门。
*级故障处理时，电梯停止快车运行方式，只能作自救的慢车运行方式。
*级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。
日立电梯GVFII的故障码
日立电梯G V F I I的故障码集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]10主微机故障11副微机故障12运行接触器短接故障14安全继电器短接故障15安全回路断开故障16软件WDT动作17连续3次开门锁死20抱闸制动器短接故障21抱闸制动器断开故障22运行速度偏差故障2340D继电器故障2540G继电器故障26程序和数故障27重复故障30旋转编码器断线故障32空转保护34厅门锁短接故障35轿门锁短接故障37反转故障38运行接触器断开故障41低速运行超速4250B继电器断开故障50高速运行超速51起动速度异常54微动平层逆转超距离55强迫减速开关故障56微动平层超速故障57微动平层运行超距离58速度低故障60层高测定出错61运行中DC48V断电62电梯层楼位置出错64端站减速曲线异常70变频器预报警71变频门机故障73门区运行故障75SCLB板通讯故障77自救运行过多78SLCC板通讯故障80运行中厅门锁断开检出81检修状态异常82微动平层超时故障85微动平层感应器故障86电梯开门超时故障87电梯关门超时故障88运行中轿门锁断开检出89变频微机设置为键盘控制模式90群控/并联通讯异常91电源瞬时停电检出92停电自救运行93电梯自救运行94称重传感器故障变频器故障代码表E101加速运行过电流硬件过流：大于额定电流2.5倍软件过流：大于额定电流2.4倍误差±5%E102减速运行过电流E103恒速运行过电流E104加速运行过电压软件：母线：厂家参数0~999V可调，出厂值760V硬件母线滞环，范围780V~820V误差±5%直流母线电压检测误差±3%E105减速运行过电压E106恒速运行过电压E107控制电源过电压软件：厂家参数:120.0~130.0%,出厂值130%注：控制电源电压检测误差：±5%E108输入侧缺相输入缺相，相应检测信号为脉冲序列E109输出侧缺相输出缺相在运行时检测，输出电流大于33.3%额定时才检测E110功率模块故障功率模块过流、过热、欠压E111功率模块散热器过热模块检测点温度：83℃（含）以上；温度检测误差：±5摄氏度E113驱动器过载电流超过保护起始点E114电机过载电流超过保护起始点E116E2PROM读写故障读写过程中出现校验错误E118接触器未吸合在控制和主回路电源上电后，在正常的工作的电压下，存在接触器吸合指令时，未检测到接触器辅助触点吸合信号E119电流检测电路故障电流检测电路异常E120CPU错误双DSP之间spi通讯异常E123键盘E2PROM读写错误键盘读写EEPROM出错或DSP要求读取的数据不符E124调谐错误参数调谐过程出现异常E125编码器故障编码器断线检测保护E127制动单元故障制动单元故障E128参数设定出错电机额定参数设置不当，与变频器额定参数相差很大E130电梯超速运行速度大于电梯额定速度1.2倍E131输入输出故障输入输出故障E132不满足最低层运行条件曲线最短减速距离大于最小楼层高度E133自学习出错层高测定模式出错E134速度偏差故障运行速度>预定速度7%，持续时间1S。
日立NPHGVF2的FMT板操作详细说明
日立电梯NPHGVF2的FMT板操作说明摘要：日立电梯NPHGVF2的FMT板操作说明MODE-0-SET显示楼层MODE-1-SET显示状态MODE-2-SET故障码读取MODE-3-SET机房检修MODE-4-SET故障清除MODE-11-SET层高测试GVFGH98GVF2NPH的故障码说明E10—E27A1停止电梯所有运作功能(*1)E30—E47A2停止电梯所有快、慢车运行功能(*2)E50—E57B1停止电梯快车、部分慢车运行功能(*3)E60—E67B2停止电梯快车运行功能(*4)E70—E77C2使电梯运行至最近指令层停车，然后按A2级故障方式处理E80—E87E对故障不作处理备注：(1)当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。
(2)当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B 立即释放，电梯数字显示立即熄灭。
如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。
(3)在电梯的这6种级别的故障中，其中A1级故障是具有自动保持性质的。
也就是说当使电梯发生A1级故障的原因被排除或消除后，会继续保持A1级的处理状态，不会自动解除故障状态重新投入正常运行。
而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。
*1.当A1级故障条件成立时，FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。
所停止运作功能包括：电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。
*2.A2级故障处理时，电梯停止快、慢车运行方式，但如果电梯是在门区位置时，可以开门。
*3.B1级故障处理时，电梯停止快车运行方式，只能作自救的慢车运行方式。
*4.B2级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。
E11#10TON、OFF故障E12#15BON、OFF故障E14#97输入信号异常E21#11输入信号异常E22#12输入信号异常E26规格表和数出错E27重复故障检出E31#100R输入信号异常E32门区感应器故障E33变频器异常运行E35厅门、轿门动作不一致E36变频器运行故障E37电梯逆转故障E40零速不一致E41电梯低速超速故障E42软安全回路继电器ON、OFF故障E43变频器控制回路失电故障E44#11动作超时故障E45#12动作超时故障E46速度低故障E50高速超速故障E51起动速度控制异常E52瞬时停电故障E53运行速度偏差故障E55中速超速故障E56微动平层超速故障E57微动平层运行距离异常E60电梯层高表和数出错E61电梯同步位置出错E62电梯层楼位置出错E63电梯端站位置出错E64电梯端站减速控制异常E70变频器故障报警检出E71变频门机故障E73门区运行故障E75通讯检出故障E76电梯爬行时间异常E77自救检出故障E80电梯运行中断门锁检出E81电梯检修状态异常E82电梯微动平层超时故障E83电梯安全回路故障检出E84微动平层起动故障E85变频器速度一致信号异常E86电梯开门超时故障E87电梯关门超时故障。
日立电梯NPH GVF2的FMT板操作说明
日立电梯NPH GVF2的FMT板操作说明MODE-0-SET 显示楼层MODE-1-SET 显示状态MODE-2-SET 故障码读取MODE-3-SET 机房检修MODE-4-SET 故障清除MODE-11-SET 层高测试GVF GH98 GVF2 NPH的故障码说明E10—E27 A1 停止电梯所有运作功能(*1)E30—E47 A2 停止电梯所有快、慢车运行功能(*2)E50—E57 B1 停止电梯快车、部分慢车运行功能(*3)E60—E67 B2 停止电梯快车运行功能(*4)E70—E77 C2 使电梯运行至最近指令层停车，然后按A2级故障方式处理E80—E87 E 对故障不作处理备注：(1)当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。
(2)当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放，电梯数字显示立即熄灭。
如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。
(3)在电梯的这6种级别的故障中，其中A1级故障是具有自动保持性质的。
也就是说当使电梯发生A1级故障的原因被排除或消除后，会继续保持A1级的处理状态，不会自动解除故障状态重新投入正常运行。
而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。
*1.当A1级故障条件成立时，FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。
所停止运作功能包括：电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。
*2.A2级故障处理时，电梯停止快、慢车运行方式，但如果电梯是在门区位置时，可以开门。
*3.B1级故障处理时，电梯停止快车运行方式，只能作自救的慢车运行方式。
*4.B2级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。
E11 #10T ON、OFF故障E12 #15B ON、OFF故障E14 #97输入信号异常E21 #11输入信号异常E22 #12输入信号异常E26 规格表和数出错E27 重复故障检出E31 #100R输入信号异常E32 门区感应器故障E33 变频器异常运行E35 厅门、轿门动作不一致E36 变频器运行故障E37 电梯逆转故障E40 零速不一致E41 电梯低速超速故障E42 软安全回路继电器ON、OFF故障E43 变频器控制回路失电故障E44 #11动作超时故障E45 #12动作超时故障E46 速度低故障E50 高速超速故障E51 起动速度控制异常E52 瞬时停电故障E53 运行速度偏差故障E55 中速超速故障E56 微动平层超速故障E57 微动平层运行距离异常E60 电梯层高表和数出错E61 电梯同步位置出错E62 电梯层楼位置出错E63 电梯端站位置出错E64 电梯端站减速控制异常E70 变频器故障报警检出E71 变频门机故障E73 门区运行故障E75 通讯检出故障E76 电梯爬行时间异常E77 自救检出故障E80 电梯运行中断门锁检出E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障E87 电梯关门超时故障。
日立电梯GVF-II的故障码
10 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出81 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障变频器故障代码表E101 加速运行过电流硬件过流：大于额定电流2.5倍软件过流：大于额定电流2.4倍误差±5%E102 减速运行过电流E103 恒速运行过电流E104 加速运行过电压软件：母线：厂家参数0~999V可调，出厂值760V硬件母线滞环，范围780V~820V误差±5% 直流母线电压检测误差±3%E105 减速运行过电压E106 恒速运行过电压E107 控制电源过电压软件：厂家参数:120.0~130.0% ,出厂值130%注：控制电源电压检测误差：±5%E108 输入侧缺相输入缺相，相应检测信号为脉冲序列E109 输出侧缺相输出缺相在运行时检测，输出电流大于33.3%额定时才检测E110 功率模块故障功率模块过流、过热、欠压E111 功率模块散热器过热模块检测点温度：83℃（含）以上；温度检测误差：±5摄氏度E113 驱动器过载电流超过保护起始点E114 电机过载电流超过保护起始点E116 E2PROM读写故障读写过程中出现校验错误E118 接触器未吸合在控制和主回路电源上电后，在正常的工作的电压下，存在接触器吸合指令时，未检测到接触器辅助触点吸合信号E119 电流检测电路故障电流检测电路异常E120 CPU错误双DSP之间spi通讯异常E123 键盘E2PROM读写错误键盘读写EEPROM出错或DSP要求读取的数据不符E124 调谐错误参数调谐过程出现异常E125 编码器故障编码器断线检测保护E127 制动单元故障制动单元故障E128 参数设定出错电机额定参数设置不当，与变频器额定参数相差很大E130 电梯超速运行速度大于电梯额定速度1.2倍E131 输入输出故障输入输出故障E132 不满足最低层运行条件曲线最短减速距离大于最小楼层高度E133 自学习出错层高测定模式出错E134 速度偏差故障运行速度>预定速度7%，持续时间1S。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日立GVF2电梯FMT板说明及故障代码
NPH GVF2的FMT板操作说明
MODE-0-SET 显示楼层
MODE-1-SET 显示状态
MODE-2-SET 故障码读取
MODE-3-SET 机房检修
MODE-4-SET 故障清除
MODE-11-SET 层高测试
GVF GH98 GVF2 NPH的故障码说明
E10—E27 A1 停止电梯所有运作功能（*1）
E30—E47 A2 停止电梯所有快、慢车运行功能（*2）
E50—E57 B1 停止电梯快车、部分慢车运行功能（*3）
E60—E67 B2 停止电梯快车运行功能（*4）
E70—E77 C2 使电梯运行至最近指令层停车，然后按A2级故障方式处理
E80—E87 E 对故障不作处理
备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。
（2）当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放，电梯数字显示立即熄灭。
如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器
#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。
（3）在电梯的这6种级别的故障中，其中A1级故障是具有自动保持性质的。
也就是说当使电梯发生A1级故障的原因被排除或消除后，会继续保持A1级的处理状态，不会自动解除故障状态重新投入正常运行。
而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。
*1.当A1级故障条件成立时，FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。
所停止运作功能包括：电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。
*2.A2级故障处理时，电梯停止快、慢车运行方式，但如果电梯是在门区位置时，可以开门。
*3.B1级故障处理时，电梯停止快车运行方式，只能作自救的慢车运行方式。
*4.B2级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。
E11 #10T ON、OFF故障
E12 #15B ON、OFF故障
E14 #97输入信号异常
E21 #11输入信号异常
E22 #12输入信号异常
E26 规格表和数出错
E27 重复故障检出
E31 #100R输入信号异常
E32 门区感应器故障
E33 变频器异常运行
E35 厅门、轿门动作不一致
E36 变频器运行故障
E37 电梯逆转故障
E40 零速不一致
E41 电梯低速超速故障
E42 软安全回路继电器ON、OFF故障E43 变频器控制回路失电故障
E44 #11动作超时故障
E45 #12动作超时故障
E46 速度低故障
E50 高速超速故障
E51 起动速度控制异常
E52 瞬时停电故障
E53 运行速度偏差故障
E55 中速超速故障
E56 微动平层超速故障
E57 微动平层运行距离异常
E60 电梯层高表和数出错
E61 电梯同步位置出错
E62 电梯层楼位置出错
E63 电梯端站位置出错
E64 电梯端站减速控制异常E70 变频器故障报警检出
E71 变频门机故障
E73 门区运行故障
E75 通讯检出故障
E76 电梯爬行时间异常
E77 自救检出故障
E80 电梯运行中断门锁检出E81 电梯检修状态异常
E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障
E85 变频器速度一致信号异常E86 电梯开门超时故障
E87 电梯关门超时故障。
