电化学工作站三电极体系

三电极体系

三电极体系在介绍三电极体系之前，我们要先了解下电化学工作站的基础原理。

在恒电位模式下，工作站将精确控制对电极（CE）相对于工作电极（WE）的电位，从而准确定义工作电极（WE）与参比电极（RE）之间的电位差，并与用户指定值相对应。

在恒电流模式下，工作站将严格控制WE和CE之间的电流，监测RE和WE之间的电位差。

通过使用工作站，在测量期间的任何时候都可以使用负反馈机制来精确控制用户指定的值（即施加的电位或电流），如原理图所示。

从原理图中可以看出，CE连接到电子模块的输出端，该电子模块称为控制放大器（CA）。

控制放大器迫使电流经过电解池。

使用电流跟随器(LowCF) 或分流器(HighCR)分别测量低电流和高电流的电流值。

始终使用差分放大器(Diffamp) 测量RE和S之间的电位差。

根据当前所选择的模式（恒电位或恒电流），PSTAT / GSTAT开关会自动切换。

随后信号将进入加和点（Σ），并与数模转换器（Ein）设置的波形一起输入到控制放大器中。

三电极体系三电极体系是电化学中最常用的设置。

在这种情况下，电流在CE和WE之间流动，WE和CE之间控制电位差，并在RE和S之间测量电位差。

由于WE 与S相连，在WE虚地模式下，通过控制CE的极化过程，可始终控制RE和WE之间的电位差。

WE和CE之间的电位无需测量，通过调整控制放大器以使WE和RE之间的电位达到用户的要求。

这种配置可以控制WE电化学界面与RE 的电位。

为了减少由于RE和WE之间残留溶液而导致的欧姆降，可使用鲁金毛细管将RE的末端尽可能地靠近WE表面，如上图。

由于几乎没有电流流入参比电极，因此毛细管上的电压降很小或没有，从而确保毛细管的末端电位非常接近于RE 电位。

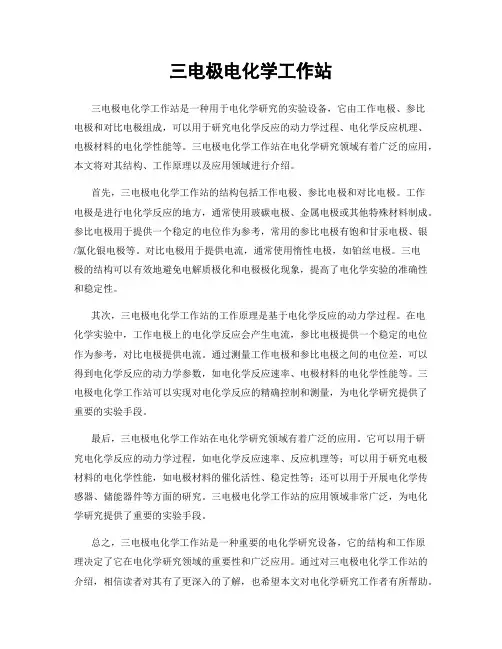

三电极电化学工作站

三电极电化学工作站三电极电化学工作站是一种用于电化学研究的实验设备，它由工作电极、参比电极和对比电极组成，可以用于研究电化学反应的动力学过程、电化学反应机理、电极材料的电化学性能等。

三电极电化学工作站在电化学研究领域有着广泛的应用，本文将对其结构、工作原理以及应用领域进行介绍。

首先，三电极电化学工作站的结构包括工作电极、参比电极和对比电极。

工作电极是进行电化学反应的地方，通常使用玻碳电极、金属电极或其他特殊材料制成。

参比电极用于提供一个稳定的电位作为参考，常用的参比电极有饱和甘汞电极、银/氯化银电极等。

对比电极用于提供电流，通常使用惰性电极，如铂丝电极。

三电极的结构可以有效地避免电解质极化和电极极化现象，提高了电化学实验的准确性和稳定性。

其次，三电极电化学工作站的工作原理是基于电化学反应的动力学过程。

在电化学实验中，工作电极上的电化学反应会产生电流，参比电极提供一个稳定的电位作为参考，对比电极提供电流。

通过测量工作电极和参比电极之间的电位差，可以得到电化学反应的动力学参数，如电化学反应速率、电极材料的电化学性能等。

三电极电化学工作站可以实现对电化学反应的精确控制和测量，为电化学研究提供了重要的实验手段。

最后，三电极电化学工作站在电化学研究领域有着广泛的应用。

它可以用于研究电化学反应的动力学过程，如电化学反应速率、反应机理等；可以用于研究电极材料的电化学性能，如电极材料的催化活性、稳定性等；还可以用于开展电化学传感器、储能器件等方面的研究。

三电极电化学工作站的应用领域非常广泛，为电化学研究提供了重要的实验手段。

总之，三电极电化学工作站是一种重要的电化学研究设备，它的结构和工作原理决定了它在电化学研究领域的重要性和广泛应用。

通过对三电极电化学工作站的介绍，相信读者对其有了更深入的了解，也希望本文对电化学研究工作者有所帮助。

三电极体系

三电极体系参考电极：确定工作电极电位。

辅助电极有时也称为对电极。

三电极系统包含两个电路，一个电路由工作电极和参考电极组成，用于测试工作电极的电化学反应过程，另一个电路由工作电极和辅助电极组成，起着传输电子形成电路的作用。

电化学要求两个电极同时发生氧化还原反应，因此需要两个电极。

但是，对于要研究的工作电极，参考电极需要精确地控制工作电极的电极电势，因此需要额外的参考电极来构成三电极系统。

参比电极和工作电极构成测试电路，该系统可以视为开路。

工作电极和对电极构成另一个电路，该电路是电解池的电路，并满足电化学反应平衡。

研究工作电极。

只有准确地测量工作电极的电势，我们才能研究电势与电化学反应，吸附等之间的界面反应规律。

至于辅助电极与工作电极之间的连接，主要是建立电化学反应平衡，并确保辅助电极不影响工作电极。

要确定辅助电极和工作电极之间的电势，可以使用电压表。

不必与双参比电极分开确定两个电极的电势。

当然，未来的电化学工作站能否确定双参比并分别控制辅助电极和参比电极可能是一个新的想法。

三个电极是指工作电极，电导率电极和甘汞电极。

使用电化学工作站时，需要使用250ml 电解池，然后放置三个电极以形成自己的样式。

同时，请勿触摸三个电极，但应使它们尽可能靠近。

工作电极和对电极构成电流回路。

它们之间的电压称为槽齿，可以通过普通电压表进行测量。

工作电极和参比电极由具有高输入阻抗的电位差计测量。

与电位计方法类似，该设备用于监视工作电极电势。

上述情况之一是开路，不完全是。

应该有一个小电流流过。

参考电极应尽可能靠近研究电极，一般应使用甘汞电极。

辅助电极，即对电极，通常使用铂电极或其他电极，其面积通常比研究电极大5倍以上。

电化学三电极系统的工作原理可以概括为三个电极和两个电路。

三个电极是指工作电极，参比电极和对电极。

顾名思义，工作电极也称为研究电极，是我们要研究的电极。

参比电极用于测量工作电极的电位。

对电极也称为辅助电极，仅用于传递电流。

(完整版)三电极体系

工作电极参比电极对电极研究对象工作电极参比电极:确定工作电极电位辅助电极有时也称对电极:传导电流三电极体系含两个回路，一个回路由工作电极和参比电极组成，用来测试工作电极的电化学反应过程，另一个回路由工作电极和辅助电极组成，起传输电子形成回路的作用。

电化学需要两个电极同时发生氧化还原反应，那么需要两个电极但是针对您要研究的工作电极，需要参比电极精确地控制工作电极的电极电位，那么就需要额外的参比电极，以三者成为三电极体系。

参比电极和工作电极构成测试回路，体系可当成断路。

工作电极和对电极构成另外的回路，是构成电解槽的回路，满足电化学反应平衡的。

研究的是工作电极，只有精确地测定工作电极的电位，才能够考察电位同电化学反应，吸附等界面反应的规律。

至于辅助电极和工作电极之间的联系，主要是在于构建电化学反应平衡，另外要保证辅助电极不要影响到工作电极。

而确定辅助电极和工作电极之间的电位，用电压表就ok了，不需要双参比电极分别确定两电极电位。

当然，是否以后的电化学工作站，可以确定双参比，分别控制辅助电极和参比电极，可能也算是个新思路吧三电极是指工作电极；电导电极；甘汞电极。

用上电化学工作站的时候需要用上250ml电解池再放上三电极做自己想要做的式样。

同时，三个电极不要接触上，但要尽可能的近工作电极与对电极构成电流的回路，它们之间的电压叫槽牙，可用普通的伏特计测量。

工作电极与参比电极之间通过高输入阻抗的电位差计测量，类似于电位法的装置，是用来监控工作电极电位的线路。

上面有位说是断路，不确切，应该有微小电流流过。

楼上的说得都差不多了，本人补充点：参比电极要尽可能地靠近研究电极，一般用甘汞电极；辅助电极也就是对电极一般用铂电极或者其他，面积一般比研究电极的大5倍或以上。

对于电化学三电极体系的工作原理，用一句话概括就是三电极两回路：三电极指的是工作电极、参比电极和对电极，工作电极又称为研究电极，顾名思义就是我们所要考察的电极；参比电极是用来测量工作电极电势的；对电极又称为辅助电极，只是用来通过电流的两回路指的是极化回路和测量回路电化学研究最常用的测试手段是电极极化曲线的测量，在三电极体系中，通过对工作电极施以不同的极化，测试电流密度与电势的对应关系曲线，了解工作电极的电化学性能。

三电极体系

工作电极参比电极对电极研究对象工作电极参比电极:确定工作电极电位辅助电极有时也称对电极:传导电流三电极体系含两个回路，一个回路由工作电极和参比电极组成，用来测试工作电极的电化学反应过程，另一个回路由工作电极和辅助电极组成，起传输电子形成回路的作用。

电化学需要两个电极同时发生氧化还原反应，那么需要两个电极但是针对您要研究的工作电极，需要参比电极精确地控制工作电极的电极电位，那么就需要额外的参比电极，以三者成为三电极体系。

参比电极和工作电极构成测试回路，体系可当成断路。

工作电极和对电极构成另外的回路，是构成电解槽的回路，满足电化学反应平衡的。

研究的是工作电极，只有精确地测定工作电极的电位，才能够考察电位同电化学反应，吸附等界面反应的规律。

至于辅助电极和工作电极之间的联系，主要是在于构建电化学反应平衡，另外要保证辅助电极不要影响到工作电极。

而确定辅助电极和工作电极之间的电位，用电压表就ok了，不需要双参比电极分别确定两电极电位。

当然，是否以后的电化学工作站，可以确定双参比，分别控制辅助电极和参比电极，可能也算是个新思路吧三电极是指工作电极；电导电极；甘汞电极。

用上电化学工作站的时候需要用上250ml电解池再放上三电极做自己想要做的式样。

同时，三个电极不要接触上，但要尽可能的近工作电极与对电极构成电流的回路，它们之间的电压叫槽牙，可用普通的伏特计测量。

工作电极与参比电极之间通过高输入阻抗的电位差计测量，类似于电位法的装置，是用来监控工作电极电位的线路。

上面有位说是断路，不确切，应该有微小电流流过。

楼上的说得都差不多了，本人补充点：参比电极要尽可能地靠近研究电极，一般用甘汞电极；辅助电极也就是对电极一般用铂电极或者其他，面积一般比研究电极的大5倍或以上。

对于电化学三电极体系的工作原理，用一句话概括就是三电极两回路：三电极指的是工作电极、参比电极和对电极，工作电极又称为研究电极，顾名思义就是我们所要考察的电极；参比电极是用来测量工作电极电势的；对电极又称为辅助电极，只是用来通过电流的两回路指的是极化回路和测量回路电化学研究最常用的测试手段是电极极化曲线的测量，在三电极体系中，通过对工作电极施以不同的极化，测试电流密度与电势的对应关系曲线，了解工作电极的电化学性能。

电化学工作站的工作原理

电化学工作站的工作原理在电化学工作站的三电极体系分别是工作电极，辅助电极，和参比电极(一般用饱和甘汞电极) ，工作原理:工作电极是要考察的电极，辅助电极是为了和工作电极形成回路，因为参比电极的电势一定，所以只要测出工作电极和参比电极之间的电势差，也就知道了工作电极的电势;另一方面工作电极和辅助电极之间的电流可以测定，所以就能做出描述工作电极性质的伏安曲线疑问:1)电化学工作站做出的伏安曲线伏指的是工作电极和辅助电极之间的电势差，还是工作电极的电势,外加电压按我理解应该是加在工作电极和辅助电极上，参比电极和工作电极之间应该没有外加电压，不知理解是否正确,2)饱和甘汞电极之所以做参比电极是因为其电极电势一定为0.2412V，也就是说甘汞电极内的Ag-Agcl/kcl 半电池反应产生的电极电势想对于标准氢电极是0.2412V，那就是说，此电极电势是个固定值，作为考察其他电极电势的一个标准，在电化学工作站测试时，为何要将其放入电解质溶液内，自我觉得扔旁边就行，只要和工作站的相应导线相连即可，既保证参比电极和工作电极连接着就行，但是今天做了实验，发现参比电极还必须放进电解质溶液才行，由此很不理解，参比电极的作用～################################xmuxiaoyu其实这个问题很简单，我想阳极扫描应该就是工作电极想正方向扫描，阴极扫描就是工作电极电位向负方向扫描吧。

至于为什么会有峰的出现，这也不难理解。

例如对于一个可逆的反应(交换电流密度很大，也就是说电位如果偏离平衡电位几十毫伏，电仔转移的速度都会很大)，电位从平衡电位或开路电位向正扫描(氧化过程)，电极表面的活性物质浓度从此C0变为c(c小于c0) 最后变成0，在这过程中固液界面的扩散层厚度t会增加。

对于一个可逆反应，电子转移的速度随电位变化很快，那么整个电化学反应的速度，也就是电流的大小是有传质来决定，当然传质的方式有扩散，电迁移，对流等。

电化学工作站工作原理

电化学工作站工作原理
电化学工作站是一种实验设备，主要用于进行电化学测量和研究。

以下是电化学工作站的工作原理：
1. 电化学电位控制系统：通过控制电位来驱动电化学反应。

通常使用参比电极和工作电极之间的电位差作为反馈信号，通过调节电位控制器的输出来实现电位的精确控制。

2. 电流源：提供电化学反应所需的电流。

电化学工作站包含电化学三电极体系，分别是：工作电极、辅助电极和参比电极（一般用饱和甘汞电极）。

工作电极是待测样品电极，辅助电极是为了和工作电极形成回路，因为参比电极的电势一定，所以只要测出工作电极和参比电极之间的电势差，也就能测出工作电极的电势；另一方面工作电极和辅助电极之间的电流可以测定，从而能了解工作电极性质。

通过电化学工作站，可以研究各种不同的电化学反应，如有机物的电化学合成、金属腐蚀和电池储能等。

这些研究有助于理解和改进化学过程，并应用于能源转换、环境保护和材料科学等领域。

什么是电化学工作站的三极体系

所谓电化学工作站的三级体系是：研究电极、辅助电极、参比电极。

研究电极也叫工作电极或实验电极，该电极上所发生的电极过程就是我们的研究对象。

因此
要求研究电极具有重现的表面性质，如电极的组成和电极的表面状态。

辅助电极也叫对电极，它只用来通过电流以实现研究电极的极化。

研究阴极过程时，辅助电极作阳极，而研究阳极
过程时，辅助电极作阴极。

辅助电极的面积一般比研究电极大，这样就降低了辅助电极上的
电流密度，使其在测量过程中基本上不被极化，因而常用铂电极作辅助电极。

参比电极是测
量电极电位的比较标准，它在测量过程中具有已知且稳定的电极电位，因而用参比电极和待
测电极组成测量电池，从测出测量电池的电动势便可计算待测电极的电极电位。
