2017重庆中考物理A卷
重庆市2017年初中毕业生学业水平暨普通高中招生考试物理试题（A 卷）(全卷共四个大题，满分80分与化学共用120分钟)注意事项：1试题的答案书写在答题卡上，不得在试卷上直接作答口2．作答前认真阅读答题卡上的注意事项。
3者试结束，由监考人员将试题和答题卡一并收回。
4．全卷取g= 10 N/kg ，ρ水=1.0×l03 kg/m 3。
一、选择题（本题共八个小题，每小题只有一个选项最符合题意，每小题3分，共24分.）1、下列物理量最接近实际的是（ ）A 、一名普通中学生的质量约为55kgB 、人感觉舒适的环境温度约为37℃C 、对人体的安全电压不高于3.6VD 、普通中学生步行速度约为11m/s2、如图1所示的光现象中，由于光的直线传播形成的是（ ）A 、水缸中的“身体”B 、江面上的“倒影”C 、阳光下的“影子”D 、雨后的“彩虹”3、“赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐。
下列对古诗文中涉及的热现象解释正确的是（ ）A 、“雾淞沆砀，天与云与山与水，上下一片。
”雾淞的形成是升华现象B 、“月落乌啼霜满天，江枫渔火对愁眠。
”霜的形成是凝固现象C 、“青青园中葵，朝露待日晞。
”露的一形成是汽化现象D 、螣蛇乘雾，终为土灰。
”雾的形成是液化现象4、2017年1月，中国自主研发出圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国创造”。
图2是同学们用按压式圆珠笔按压弹起的情景，下列分析恰当的是（ ）A 、笔杆的手握部分有粗糙的橡胶套，可以增大摩擦B 、笔在纸上写的字不易擦去，是因为分子不运动C 、笔弹起离开桌面继续上升是因为受到惯性的作用D 、笔弹起离开桌面上升过程中内能转化为机械能5、关于图3所示的电和磁知识，下列描述错误的是（ ）A 、电动机是利用通电导体在磁场中受到力的作用来工作的B 、有金属外壳的家用电器外壳不接地会有安全隐患C 、梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性图 1 图 2图36、为治理雾霾天气，环保部门加强了对PM2.5的监测。
图4是某兴趣小组设计的监测PM2.5的四个电路图，其中R 是气敏电阻，阻值随PM2.5浓度增大而减小，R 0是保护电阻。
现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（ ）7、工人师傅用图5所示的滑轮组，将重为800N 的物体缓慢匀速竖直提升3m ，人对绳端的拉力F 为500N ，不计绳重和滑轮转轴处的摩擦，则（ ）A 、绳子自由端移动的距离为9mB 、动滑轮的重力为200NC 、人通过滑轮组做的有用功为1500JD 、滑轮组的机械效率为53.3﹪8、如图6所示电路中，电源电压恒为4.5V ，灯泡L 标有“4.5V 2.25W ”字样（不计温度对灯丝电阻的影响），滑动变阻器R 最大值为50Ω，电压表量程为“0～3V ”，电流表量程为“0～0.6A ”。
在电路安全的情况下，下列说法正确的是（ ）A 、将滑片P 移到R 的最左端，闭合开关S 、S 1电压表读数超过量程B 、灯光L 正常发光时的电阻为7.5ΩC 、只闭合开关S ，该电路的最大功率是2.7WD 、只闭合开关S ，滑动变阻器的取值范围是0～18Ω二、填空作图题（本题共6个小题，第14小题作图2分，其余每空1分，共12分）9、英国物理学家 经过10年的不懈探索，终于在1831年发现了电磁感应现象，由此发明了 （选填“电动机”或“发电机”），开创了电气时代的新纪元。
10、世界卫生组织倡导大家饮用烧开后的水。
用天然气灶烧水的过程是通过 （选填“做功”或“热 传递”）的方法改变水的内能。
在标准大气压下，将5kg 初温为20℃的水烧开，需吸收热量 J 。
【水的比热容C 水=4.2×103J/（kg ·℃】11、如图7所示电路中，电源电压恒为6V ，R 1=30Ω，只闭合开关S 时，电流表示数为 A ；同时闭合开关S 、S 1，电流表示数为0.5A ，则通电1分钟电阻R 2产生的热量为 J 。
图4图5 图612、不吸水的长方体A固定在体积不计的轻杆下端，位于水平地面上的圆柱形容器内，杆上端固定不动，如图8甲所示。
现缓慢向容器内注入适量的水，水对容器底的压强P与注水体积V的变化关系如图8乙所示。
当P=600Pa时，容器中水的深度为cm；若ρA=0.5g/cm3，当注水体积V=800cm3时，杆对A 的作用力大小为N。
13、2017年5月18日，由我国自主研制的直19E出口型武装直升机首飞成功，成为“中国智造”的又一崭新名片。
图9甲是静止在地面的直19E，它采用单旋翼涵道尾桨，配备了小型化、综合化的航电武器系统；图9乙是快速爬升的直19E，它空机质量较小，灵活度高，有效载荷大，巡航速度快；图9丙是发射火箭的直19E,它通过携带导弹、航空火箭、机枪吊舱等武器，可为地面部队提供强大的火力支援。
请结合文字与图片，找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复。
示例：物理信息：直19E有综合化的航电武器系统；物理知识:利用电磁波传递信息。
作答：物理信息：；物理知识：。
14、请按要求完成下列作图：（1）在图10中画出这条过光心的入射光线经过透镜后的出射光线。
（2）根据图11中螺线管的电流I的方向，在右端虚框标出螺线管的“N极”或“S”极。
三、实验探究题（本题共3个小题，第15小题5分，第16小题8分，第17小题9分，共22分）15、(1)小明同学用一个焦距为10.0cm的凸透镜做“探究凸透镜成像规律”的实验，他需要将烛焰、透镜和光屏三者的中心调整在，使像成在光屏中央。
当蜡烛与凸透镜位置如图12时，成倒立、（选填“放大”、“等大”或“缩小”）的实像，生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。
（2）小明利用图13所示的实验装置“探究水在凝固过程中温度的变化规律”。
将盛有适量水的试管放入装有含盐冰的烧杯中，温度计测试管中水的温度。
小明发现水在凝固过程中温度 （选填“保持不变”、“逐渐升高”或“逐渐降低”）；烧杯内含盐冰的温度必须低于试管中水凝固时的温度，这说明水在凝固过程中需要 （选填“吸热”或“放热”）。
16、小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5V 相同规格的小灯泡若干，两个滑动变阻器R 1“10Ω 1A ”、R 2“20Ω 2A ”，开关、导线若干。
（1）请你根据图14甲，用笔画线代替导线，将图14乙中电路连接完整（要求：滑动变阻器滑片P 右移灯泡变亮，且导线不交叉）。
（2）闭合开关前，应将滑片P 置于 （选填“A ”或“B ”）端。
正确连接电路后，闭合开关S ，移动滑片P ，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是 。
A 、小灯泡短路B 、滑动变阻器短路C 、小灯泡断路D 、滑动变阻器断路（3）排除故障后，移动滑片P ，依次测得6组数据，如表一所示。
其中第2次实验时电流表表盘如图14丙，此时电路中电流为 A ；第4次实验时灯泡电阻值为 Ω。
由表一中的数据可知，小张选用的滑动变阻器应是 （选填“R 1”或“R 2”）。
(4)小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是 （选填“合理”或“不合理”）的。
表一 表二（5）小张继续用图14乙所示装置来探究“电流与电阻的关系”。
他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示。
他发现通过导体的电流跟电阻不成反比，其原因可能是： 。
17、喜欢书法的小明同学用压纸石块设计了如下测量与探究活动，如图15所示：（1）小明在学校用天平和量筒测量压纸石块的密度：①将托盘天平置于水平桌面上，游码移至零刻度处，发现指针偏向分度盘的右侧，他应将平衡螺母向 （选填“左”或“右”）调，直至横梁平衡；②将石块放在天平的 （选填“左”或“右”）盘，在另一盘中增减砝码并移动游码，直至横梁再次平衡，此时砝码和游码如图15a 所示，则石块的质量m= g ；③他在量筒中装入40mL 的水，将石块缓慢浸没在水中，如图15b 所示，则石块的体积V= cm 3，由实验次数 1 2 3 4 5 6 电压U/V 0.5 1.0 1.5 2.0 2.5 2.8 电流I/A 0.16 0.22 0.25 0.28 0.29 电阻R/Ω 3.1 6.8 8.9 9.7 实验次数 1 2 3 电阻R/Ω 5 10 20 电流I/A0.30 0.20 0.12密度公式v m =ρ可算出它的密度。
（2）小明回家后用操作方便、精确度高的电子秤和同一块压纸石块，探究“影响浮力大小的因素”。
①他将搅匀的糖水装入柱形杯中，置于电子秤上，如图15c 所示；②用体积不计的细线系好石块，缓慢浸入糖水至刚好浸没，电子秤示数逐渐增大，则糖水对杯底的压力 （选填“逐渐增大”、“保持不变”或“逐渐减小”），说明石块所浮力大小与 有关。
如图15d 所示位置，石块所受浮力大小为 N ；③他将石块沉入杯底，松开细线，如图15e 所示，便开始书写探究报告；④完成探究报告后，他将石块从糖水中缓慢提起。
细心的小明发现石块离开杯底至露出液面前，电子秤示数一直减小，这说明石块在放置一段时间的糖水中所受浮力的大小与浸没深度 （选填“有关”或“无关”），造成这个结果的主要原因可能是 。
四、论述计算题（本题共3个小题，第18小题6分，第19小题8分，第20小题8分，共22分，解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分。
）18、重庆至德国的杜伊斯堡的中欧班列全程约10800km ，运行时间约300h 。
中欧班列在平直路面匀速行驶时，和谐型大功率机车提供的牵引力约9.6×107N 。
求：（1）中欧班列运行时的平均速度约为多少千米每小时？（2）中欧班列在平直路面以s m v /20=匀速行驶时，机车功率约为多少瓦？19、图16甲是《天工开物》中记载的三千多年前在井上汲水的桔槔，其示意图如图16乙。
轻质杠杆的支点O 距左端m l 5.01=，距右端m l 2.02=。
在杠杆左端悬挂质量为2kg 的物体A ，右端挂边长为0.1m 的正方体B ，杠杆在水平位置平衡时，正方体B 对地面的压力为20N 。
求：（1）此时杠杆左端所受拉力大小为多少牛顿？（2）正方体B 的密度为多少千克每立方米？（3）若该处为松软的泥地，能承受的最大压强为4×103Pa ，为使杠杆仍在水平位置平衡，物体A 的重力至少为多少牛顿？甲20、小明家的电饭锅如图17甲，额定电压为220V，“煮饭”时的额定功率为1210W，简化电路如图17乙，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1:16，求：（1）正常“煮饭”状态，通过电饭锅的电流为多少安？（2）电阻R1的阻值为多少欧？（3）某天傍晚，小明关闭家里其它用电器，只让“保温”状态的电饭锅工作，发现自家电能表（如图17丙）指示灯每闪烁4次所用的时间为48s。
2017年重庆市中考物理A卷试题和答案(高清word版)
重庆市2017年初中毕业生学业水平暨普通高中招生考试物 理 试 题（A 卷）（全卷共四个大题，满分80分 与化学共用120分钟）注意事项：1．试题的答案书写在答题卡上，不得在试卷上直接作答；2．作答前认真阅读答题卡上的注意事项；3．考试结束，由监考人员将试题和答题卡一并收回；4．全卷取g ＝10N/kg ，＝1.0×103kg/m 3。
一、选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分）1．下列物理量最接近实际的是（ ）A ．一名中学生的质量约为55kgB ．人感觉舒适的环境温度约为37℃C ．对人体安全电压不高于3.6VD ．普通中学生步行速度约11m/s2 ）3．“赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐。
下列对古诗文中涉及的热现象解释正确的是（ ）A ．“雾凇沆砀，天与云与山与水，上下一白。
”雾凇的形成是升华现象B ．“月落乌啼霜满天，江枫渔火对愁眠”。
霜的形成是凝固现象C ．“青青园中葵，朝露待日晞”。
露的形成是汽化现象D ．“螣蛇采雾，终为土灰”。
雾的形成是液化现象4．2017年1月，中国自主研发的圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国创造”。
图2是同学们用按压式圆珠笔按压弹起的情景。
下列分析恰当的是（ ）A ．笔杆的手握部分有粗糙的橡胶套，可以增大摩擦B ．笔在纸上写的字不歇脚擦去，是因为分子不运动C ．笔弹起离开桌面继续上升是因为受到惯性的作用D ．笔弹起离开桌面上升过程中内能转化为机械能5．关于图3所示的电和磁知识，下列描述错误的是（ ）A ．电动机是利用通电导体在磁场中受到力的作用来工作的B ．有金属外壳的家用电器外壳不接地会有安全隐患C ．梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D ．磁悬浮列车是利用电流的磁场来工作的[机密]2017年 6月12日16:30前6．为治理雾霾天气，环保部门加强了PM2.5的监测。
【初中物理】欧姆定律的理解及计算,及近年中考真题
【初中物理】欧姆定律的理解及计算及近年中考真题欧姆定律的理解及计算1．根据欧姆定律，下列说法正确的是( )A．通过导体的电流越大，这段导体的电阻就越小B．导体两端电压越大，这段导体的电阻就越大C．导体的电阻与电压成正比，与电流成反比D．导体两端电压越大，通过这段导体的电流越大2．威海)如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是( )A．电路中R和R0是并联的B．油量表是由电流表改装而成的C．油位越高，流过R的电流越大D．油位越低，R两端的电压越小3．枣庄)如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是( )A．电流表A1的示数变小，电流变A2的示数变大B．电流表A1的示数和电流表A2的示数同时变大C．电压表的示数变大，电流表A1的示数变小D．电压表的示数不变，电流表A2的示数变小4．乐山)一个导体分成长度相等但横截面积不同的圆柱体a和b(a和b互相连接)，a比b的横截面积大，将它们接入电路中，如图所示，通过a、b的电流分别为I a、I b，a、b两端的电压分别为U a、U b，则下列说法正确的是( )A．I a>I b，U a＝U b B．I a<I b，U a＝U bC．I a＝I b，U a>U b D．I a＝I b，U a<U b5．陕西)如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度的变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是( )A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小6．襄阳)在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为( )A．1∶1 B．1∶5C．4∶1 D．4∶57．成都)在用伏安法测电阻的实验中，电压表的示数为4.8V，电流表的指针如图所示，则电流表的读数为________A，被测电阻的阻值为________Ω.8．黔东南)当一导体两端的电压为8V时，通过它的电流为0.5A，则导体的电阻为________Ω，当它两端电压为0V时，导体的电阻为________Ω.9．天津)图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示．电阻R2两端的电压为________V，电阻R1、R2的阻值之比为________．甲乙10．西宁)近期，西宁市创城行动中，交警在检查酒驾时，首先通过嗅觉感知其是否饮酒，交警能闻到酒精味是因为________________________，然后通过酒精检测仪定量检测．该仪器原理可以简化成如图所示电路，其中R0为定值电阻，R为气敏电阻，当酒精气体浓度增大时，R的阻值减小．若驾驶员饮酒，酒精检测仪上电压表的示数将________(填“变大”或“变小”)．11．江西)如图所示，闭合开关S，两电流表示数之比为5∶3，则R1与R2两端的电压之比U1∶U2＝________.电阻之比R1∶R2＝________.12．泰安)在相距10km的甲、乙两地之间有两条输电线，已知每10km输电线的电阻是100Ω.现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0V时，电流表示数为80mA，则短路位置距离甲地________km.13．新疆)如图甲所示电路中，电源电压为9V，电阻R 为10Ω.(1)闭合开关后，出现了如图乙所示的指针偏转情况，则出现这种情况的原因是________________________．(2)排除故障后，闭合开关，电压表示数为6V，则小灯泡两端的电压为________V，电流表示数为________A，小灯泡的电阻是________Ω.14．(教材变式)在电阻一定时探究电流与电压关系的实验中，小明把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图1所示的电路．(1)小明闭合开关，发现电压表示数________________________，小兰发现只要改接一根导线就可以，请把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上．图1(2)小明得到的实验数据如下表所示．为分析电流与电压的定量关系，请你在图2方格中建立有关坐标轴并制定其标度，画出表中各组数据对应的点，然后将各点平滑地连接起来．数据1 2 3 4 5 6 序号电压0.3 0.6 0.9 1.2 1.5 1.8U/V电流0.08 0.15 0.23 0.40 0.38 0.45 I/A图2(3)小英说，从图中可以看出，这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉．这是第________组数据．15．重庆B卷)小宇同学在“探究电流与电阻的关系”实验中，器材如图甲所示，电源为两节新的干电池，滑动变阻器上标有“10Ω1A”字样，阻值分别为5Ω、10Ω、20Ω、30Ω的定值电阻各一个．(1)请用笔画线代替导线，把图甲所示的电路补充完整(要求：滑片P向右滑，滑动变阻器接入电路的电阻变大)．(2)小宇同学首先将5Ω定值电阻接入电路，将滑片P滑到________(填“A”或“B”)端，再闭合开关，调节滑片P，使电压表示数到达某一数值，电流表的示数如图乙所示，该示数为________A.(3)接下来，小宇同学应该________，并且将滑动变阻器滑片调到阻值最大处，然后将5Ω的电阻替换为10Ω.闭合开关，调节滑片P，使电压表示数为________V，将电流表示数记录在表格中．实验次数 1 2 3电阻R/Ω 5 10 20电流I/A 0.2 0.1(4)将定值电阻换成20Ω重复(3)中的操作，由表格中数据发现：在电压一定时，电流与电阻成________(填“正比”或“反比”)．本次探究中若换用30Ω的定值电阻接入电路，无论怎样调节滑片P，电压表示数始终________(填“大于”或“小于”)所需电压．16．北京)如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω.当开关S闭合时，电压表示数为3V．求：(1)电流表的示数I；(2)电源两端的电压U.17．呼和浩特)如图所示，电阻R1为8Ω，电源两端电压为12V，开关S闭合后．求：(1)当滑动变阻器R接入电路的电阻R2为30Ω时，通过电阻R1的电流I1和电路的总电流I；(2)当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I1′和电路的总电流I′.18．北京)如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是( )A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大19．江西)如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是( )A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小20．鄂州)电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别( )A．增大减小B．增大增大C．减小增大D．不变减小21．通辽)张华同学在“探究通过导体的电流与其两端电压的关系”的实验中，将记录的实验数据通过整理作出了如图所示的图象．分析图象得出的下列说法中错误的是( )A．通过导体A的电流与其两端的电压成正比B．导体A和B的电阻之比为1∶2C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD．将导体A和B串联时通过A的电流为0.4A，则导体B两端电压为2V22．大连)如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是( )23．天水)如图所示的电路中，电源电压保持不变，R1＝10Ω.闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为( )A．6V 20ΩB．12V 20ΩC．6V 10ΩD．12V 10Ω24．德阳)两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲、乙两电阻两端的电压之比为________；将它们并联接入同样的电路中，通过甲、乙两电阻的电流之比为________．25．襄阳)如图，电源电压5V，R1＝5Ω，R2＝10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为________，乙电表的示数为________．26．十堰)如图甲所示电路，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是________V，定值电阻R的阻值是________Ω，滑动变阻器的最大阻值为________Ω.27．云南)压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压为10V，R1＝8Ω，R2的阻值变化范围为0～10Ω，闭合开关S，压力F与R2的变化量成正比，F＝1N时，R2为2Ω，此时电流表示数是________A；当电流表的示数为I时，F ＝________N(用含I的数学表达式表示)．28．(2017·连云港)小明同学在“探究通过导体的电流与电阻的关系”时，用图甲所示的电路进行实验，实验中电阻R两端的电压始终保持2.4V不变．(1)请用笔画线代替导线，将图甲中的实物电路连接完整(导线不得交叉)．(2)开关闭合前，滑动变阻器的滑片P应置于________(填“A”或“B”)端．(3)在实验过程中，当把电阻R由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应________．(填“变大”“变小”或“不变”)(4)某次实验时电流表的示数如图乙所示，则电流表示数为________A，此时R的阻值为________Ω.29．(2017·滨州)某实验小组的同学们用图甲所示电路进行“探究电流与电压的关系”的实验．(1)请根据实物图在虚线框内画出对应的电路图．(2)连接电路时，开关应该________．(3)闭合开关前，滑动变阻器滑片P应该位于________(填“A”或“B”)端．(4)闭合开关，同学们发现，电流表没有示数，电压表示数接近电源电压，原因可能是________________．(5)实验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表，第4次实验电流表示数如图乙所示，则此时电流表示数为________A，通过分析表中的数据能够得出的结论是______________________________________________ __．实验1 2 3 4 5 次数电压1.2 1.4 1.6 1.82.0 U/V电流0.24 0.28 0.32 0.4 I/A(6)该小组的同学们利用电源、开关、最大阻值为R0的滑动变阻器、电流表、导线按如图丙所示电路测定待测电阻R x的阻值，他们进行如下操作：A．闭合开关，将滑动变阻器滑片P滑至a端，读出电流表示数为I1；B．将滑动变阻器滑片P滑至b端，读出电流表示数为I2；C．电阻R x的阻值表达式为R x＝____________(用I1、I2、R0表示)．30．如图所示，R1＝25Ω，小灯泡L的规格为“2.5V 0.3A”，电源电压保持不变．(不考虑灯丝电阻变化)(1)S1、S2都断开时，小灯泡L正常发光，求电源电压；(2)S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值．31．随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，热敏电阻就是其中之一，热敏电阻的阻值会随温度的改变而改变．如图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω0.3A”字样．R t为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题：(1)将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R＝100Ω，此时电流表的读数为0.01A，求电源电压；(2)若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最小阻值；(3)此电路能测量的最高环境温度为多少？答案1．D 2.C 3.D 4.D 5.D6.C7.0.32 158.16 169.1.6 4∶110.分子不停地做无规则运动(或扩散现象) 变大11.1∶1 3∶212.1.2513.(1)电压表的正负接线柱接反了(2)3 0.6 514.(1)接近电源电压(2)(3)415．(1)(2)B 0.4(3)断开开关 2(4)反比大于16.(1)开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流I＝I1＝＝＝0.5A，即电流表示数为0.5A(2)根据欧姆定律可得，R2两端的电压：U2＝IR2＝0.5A ×18 Ω＝9V则电源电压U＝U1＋U2＝3V＋9V＝12V17.(1)当滑动变阻器R接入电路的电阻R2为30Ω时，R1与R2并联，因并联电路中各支路两端的电压相等，所以，通过两电阻的电流分别为：I1＝＝＝1.5A，I2＝＝＝0.4A因并联电路中干路电流等于各支路电流之和，所以，电路的总电流：I＝I1＋I2＝1.5A＋0.4A＝1.9A(2)当滑动变阻器R接入电路的电阻R3为20Ω时，通过两电阻的电流：I1′＝＝＝1.5A，I3＝＝＝0.6A则电路的总电流：I′＝I1′＋I3＝1.5A＋0.6A＝2.1A18.C 19.C 20.B21.D 22.C 23.A24.2∶1 1∶225.1A 5V26.9 6 1227.1 －428.(1)(2)A (3)变大(4)0.2 1229.(1)(2)断开(3)B(4)电阻R断路(5)0.36 在电阻不变时，通过导体的电流与导体两端的电压成正比(6)R030.(1)由电路图可知，S1、S2都断开时，R1与L串联，小灯泡L正常发光，所以，灯泡两端的电压U L＝2.5V，电路电流I＝I L＝0.3A由I＝U/R可得，R1两端电压：U1＝IR1＝0.3A×25 Ω＝7.5V因串联电路中总电压等于各分电压之和，所以，电源电压：U＝U L＋U1＝2.5V＋7.5V＝10V(2)由电路图知，S1、S2都闭合时，R1与R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R1的电流：I1＝＝＝0.4A 因并联电路中干路电流等于各支路电流之和，所以通过R2的电流I2＝I′－I1＝0.6A－0.4A＝0.2A则R2的阻值：R2＝＝＝50Ω31.(1)由图示电路图可知，滑动变阻器与热敏电阻串联，电流表测电路电流，由图乙所示图象可知，温度为20°C时，热敏电阻阻值为400Ω由I＝可知，电源电压：U＝I(R t＋R)＝0.01A×(400 Ω＋100Ω)＝5V(2)由图乙所示图象可知，温度为40°C时，热敏电阻阻值为200Ω，电路最大电流为0.02A由I＝可知，电路最小电阻：R最小＝＝＝250Ω根据串联电路总电阻等于各电阻之和可知，滑动变阻器的最小阻值：R滑最小＝R最小－R t′＝250Ω－200Ω＝50Ω(3)热敏电阻阻值越小，环境温度最高，电路电流最大为0.02A时由I＝可知，R总＝＝＝250Ω根据串联电路总电阻等于各电阻之和可知：R t小＝R总－R滑最大＝250Ω－150Ω＝100Ω由图乙可知其工作的最高环境温度50℃。
2017年重庆永州中考物理试题及答案b卷
2017年重庆永州中考物理试题及答案B卷一.选择题1．（3分）下列物理量的估计最接近实际的是（）A．人步行的速度约为10m/sB．一个普通中学生的体重约为500NC．洗澡淋浴时水温约为80℃D．重庆地区大气压的值大约是100Pa【答案】B．2．（3分）如图所示，小东同学利用酒精灯给物体加热时闻到了一股“酒精味”，想到“酒精”在我们的学习、生活中有较多的应用，下列说法正确的是（）A．能够闻到酒精味，说明分子在永不停息地做无规则运动B．利用酒精灯给物体加热是用做功的方法改变物体的内能C．用酒精擦拭体表为高烧病人降温，是利用了酒精液化放热D．酒精的沸点为78℃，可用酒精温度计测标准气压下水的沸点【答案】A．3．（3分）宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，文字词句与物理知识相符合的是（）A．“锦鳞游泳”，看到水里的鱼是实像B．“皓月千里”，皎洁的月亮是光源C．“浮光跃金”，湖面波动的光闪着金色是光的折射现象D．“静影沉璧”，如玉璧一样月亮的倒影是光的反射现象【答案】D4．（3分）中国的一些美食与传统节日有关，在如图所示的美食中，用物理知识解释正确的是（）A．包饺子时力的作用使饺子皮改变了形状B．煮熟的汤圆浮起来主要是因为汤圆的重力改变了C．粽子对盘的压力和桌面对盘的支持力是一对平衡力D．如果将月饼带到月球上，它的质量会减小【答案】A．5．（3分）下列电学基础知识说法正确的是（）A．同种电荷相互吸引，异种电荷相互排斥B．只要电子在运动，电路中就一定有电流C．电源的作用就是给电路两端提供电压D．电阻的大小只与导体的材料和长度有关【答案】C．6．（3分）如图与电有关的设备中，下列说法正确的是（）A．甲图中的电能表是用于测量用电器电功率的仪表B．乙图中三角插头的其中一个脚与用电器金属外壳连接C．丙图中无人机的电动机在工作时将机械能转化为电能D．丁图中POS机检测头利用的电磁感应原理是安培首先发现的【答案】B．7．（3分）工人师傅利用如图所示的两种方式，将重均为300N的货物从图示位置向上缓慢提升一段距离．F1、F2始终沿竖直方向；图甲中OB=2OA，图乙中动滑轮重为60N，重物上升速度为0.01m/s．不计杠杆重、绳重和摩擦，则下列说法正确的是（）A．甲乙两种方式都省一半的力 B．甲方式F1由150N逐渐变大C．乙方式机械效率约为83.3% D．乙方式F2的功率为3W【答案】C．8．（3分）如图甲为一个超声波加湿器，如图乙为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．则在电路安全工作的前提下，计算可得出（）A．R的电流最小值为80mAB．R的电功率最大值为0.9WC．R0的电功率最小值为0.3WD．装置能监测湿度最大值为90%【答案】C．二.填空作图题9．（2分）“五一节”期间，很多外地游客乘坐重庆长江索道，体验重庆的“立体交通”．如图所示，长江索道全长约1165m，某次单程运行时间为233s，则索道在该次运行的平均速度为 5 m/s．驶离站台后，车厢里的游客以对面的建筑为参照物，判断自己是运动（选填“运动”或“静止”）的．【答案】5；运动．10．（2分）在“母亲节”这天，小唐同学为妈妈炖了一碗排骨汤，然后用盆子装了5kg的水，将装汤的碗放在水中进行冷却．小唐同学用水进行冷却主要是利用了水的比热容大．过了一会儿，水温由20℃升高到25℃，水吸收的热量为 1.05×105J[c水=4.2×103J/（kg•℃）]．【答案】比热容；1.05×105．11．（2分）在如图的电路中，电源电压恒为12V，定值电阻R0为50Ω，滑动变阻器的最大值为50Ω，小灯泡上标有“6V”字样，不考虑灯丝电阻变化．若开关S、S1、S2都闭合，当滑片P在b端时，电流表示数为0.48 A．若开关S闭合，S1、S2都断开，当滑动变阻器接入电路的阻值为20Ω时，电流表的示数为0.4A，则小灯泡的额定电功率是 3.6 W．【答案】0.48；3.6．12．（2分）一个底面积为100cm2足够高的柱形容器M装有20cm深的水，置于水平地面上；一个质量忽略不计的硬塑料瓶固定在轻杆上，内有适量的水，如图甲所示．塑料瓶ABCD部分为柱形，柱形部分高度h AB为16cm．用手拿住轻杆，将该瓶从图甲中刚接触水面位置，缓慢竖直下降6cm，杆对瓶的拉力F随下降高度h之间的关系图如图乙所示．然后从该位置继续向下，直到水面与AD相平为止．则瓶内所装水的重力为 2 N；当水面与AD相平时，瓶外的水对容器M底部的压强为2400 Pa．【答案】2；2400．13．（2分）如图所示，2017年5月5日下午2点，中国国产C919大型客机在浦东国际机场正式首飞成功，实现了国产客机领域的突破．C919采用先进的发动机以降低油耗；使用大量的先进复合材料、先进的铝锂合金减轻机身自重等．C919还采用先进照明设计、提供给旅客更大观察窗；其座椅宽大、提供给旅客更好的乘坐舒适性；C919的机翼的目前国际航空设计中最为先进的机翼设计，能比传统机翼减小5%的飞行阻力．另外，每个机翼都有36米长，除了装有起落架之外，还能储存燃油．请找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．示例：物理信息：采用先进的发动机；物理知识：发动机将内能转化机械能．作答：物理信息：大量采用先进金属材料和复合材料，较大比例减轻了飞机的结构重量；物理知识：在体积一定时，金属材料和复合材料的密度较小，可减轻客机的质量．【答案】大量采用先进金属材料和复合材料，较大比例减轻了飞机的结构重量；在体积一定时，金属材料和复合材料的密度较小，可减轻客机的质量．14．（1分）完成下列作图：请作出如图中入射光线经过凸透镜后的折射光线．【答案】解：根据平行于主光轴的光线经凸透镜折射后将过焦点作出折射光线，如图所示：15．（1分）如图所示，物体在粗糙水平面上由于惯性向右运动，请作出该物体受到滑动摩擦力的示意图（作用点请画在物体的重心O上）．【答案】过力的作用点O沿水平向左的方向画一条带箭头的线段，并用f表示，如图所示：．三.实验探究题16．（6分）完成下列两个实验探究：（1）在“探究凸透镜成像规律”的实验中，小杨同学让蜡烛到凸透镜的距离大于2倍焦距，移动光屏至适当位置，光屏上将会呈现一个倒立、缩小（选填“缩小”、“放大”或“不变”）的实像，如图1所示，此时的像距为16.5 cm．生活中的照相机（选填“照相机”、“投影仪”或“放大镜”）就是应用了这样的成像规律．（2）小杨同学在“探究海波熔化和凝固特点”的实验中，某时刻温度计示数如图2甲所示，为36 ℃；小宇画出了“温度﹣时间”图象，如图乙所示，由此可知，海波是晶体（选填“晶体”或“非晶体”），海波在第10min时处于液态（选填“固态”、“液态”或“固液并存”）．【答案】（1）缩小；16.5；照相机；（2）36；晶体；液态．17．（8分）小宇同学在“探究电流与电阻的关系”实验中，器材如图甲所示，电源为两节新的干电池，滑动变阻器上标有“10Ω 1A”字样，阻值分别为5Ω、10Ω、20Ω、30Ω的定值电阻各一个．（1）请用笔画线代替导线，把图甲所示的电路补充完整（滑片P向右滑，滑动变阻器接入电路的电阻变大）．（2）小宇同学首先将5Ω定值电阻接入电路，将滑片P滑到 B （选填“A”或“B”）端，再闭合开关，调节滑片P，使电压表示数到达某一数值，电流表的示数如图乙所示，该示数为0.4 A．（3）接下来，小宇同学应该断开开关，并且将滑动变阻器阻值调到最大处，然后将5Ω的电阻替换为10Ω．闭合开关，调节滑片P，使电压表示数为 2 V，将电流表示数记录在表格中．实验次数 1 2 3电阻R/Ω 5 10 20电流I/A 0.4 0.2 0.1（4）将定值电阻换成20Ω重复第（3）的操作，由表格中数据发现：在电压一定时，电流与电阻成反比（选填“正比”或“反比”）．本次探究中若换用30Ω的定值电阻接入电路，无论怎样调节滑片P，电压表示数始终大于（选填“大于”或“小于”）所需电压．【答案】电源电压为3V，电压表选用小量程与电阻并联，滑片P向右滑，滑动变阻器接入电路的电阻变大．即变阻器滑片以左电阻丝连入电路中，如下所示：（1）如上所示；（2）B；0.4；（3）断开开关；2；0.4；（4）反比；大于．18．（8分）如图1所示，小彬同学对“浸没在液体中的物体所受浮力大小与深度是否有关”进行了实验探究．（1）实验前首先应按竖直方向对弹簧测力计进行调零．本实验中，使用弹簧测力计时，手应该拿住弹簧测力计的拉环（选填“拉环”或“刻度盘”）．（2）小彬同学依次进行了如图1所示的实验，第①次实验中测力计示数为 2.5 N．通过解析发现，浸没在纯水中的物体所受的浮力大小与深度无关（选填“有关”或“无关”）．进一步解析得出：物体浸没后与放入前相比，容器对水平地面的压力增加了 1 N．（3）小彬同学又进行了“盐水浮鸡蛋”的实验，发现一个有趣的现象：悬浮在盐水中如图2所示位置的鸡蛋，如果用外力将鸡蛋轻轻向下或向上移动一小段距离，撤销外力后它马上又回到原来位置悬浮．此现象初步表明：深度增大，浸没在盐水中的鸡蛋所受的浮力增大（选填“增大”、“减小”或“不变”）．（4）为了精确检验这一结论是否正确，小彬同学找到一个分度值为0.1kg的电子秤，将图1中的纯水换成盐水静置一段时间后，用图1中的同一物体，依次进行了图3所示的实验．解析电子秤的示数可知：（3）中的结论是正确的．进一步解析可知，出现这一现象的真正原因是：盐水的密度随深度面变化．小彬同学为自己的新发现感到万分高兴，但他并没有停下探究的脚步，再一次解析，他计算出图3②到图3④细线对物体拉力的变化量为0.025【答案】（1）调零；拉环；（2）2.5；无关；1；（3）增大；（4）密度；0.025．四.论述计算题19．（6分）如图所示的电路中，电源电压不变，电阻R2的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：（1）电源电压；（2）电阻R1消耗的电功率．【答案】（1）电源电压为8V；（2）电阻R1消耗的电功率为9.6W．20．（8分）如表所示为某电烤箱的铭牌，高温档额定功率模糊不清．如图虚线内所示是电烤箱内部的简化电路图．R1和R2均为电热丝，R2=72.6Ω．电烤箱开关接1时是低温档，接2时是高温档．求：（1）电烤箱在低温档正常工作10min电流做的功；（2）R1的阻值；（3）在某用电高峰期，若家庭电路中只有电烤箱在高温档工作，发现标有“3000imp/kW•h”的电能表的指示灯闪烁81次共用时2min，求此时家庭电路两端的实际电压．××牌电烤箱额定电压220V额定功率高温档×××W低温档400W【答案】（1）电烤箱在低温档正常工作10min电流做的功为2.4×105J；（2）R1的阻值为48.4Ω；（3）此时家庭电路两端的实际电压为198V．21．（8分）如图甲所示为中国首艘国产航母001A 下水时的情景．某中学物理兴趣小组的同学在实验室模拟航母下水前的一个过程，他们将一个质量为2kg 的航母模型置于水平地面上的一个薄壁柱形容器底部，该柱形容器质量为6kg ，底面积为0.03m 2，高为0.4m ，如图乙所示．现在向容器中加水，当加水深度为0.1m 时，模型刚好离开容器底部，如图丙所示．继续加水直到深度为0.38m ，然后将一质量为0.9kg 的舰载机模型轻放在航母模型上，静止后它们一起漂浮在水面．求：（1）图丙中水对容器底部的压强为多少帕？（2）图丙中航母模型浸入水中的体积为多少立方米？（3）放上舰载机后整个装置静止时，相对于水深为0.38m 时，容器对水平地面的压强增加了多少帕？【答案】（1）图丙中水对容器底部的压强为1×103Pa ；（2）图丙中航母模型浸入水中的体积为2.0×10﹣3m 3；（3）放上舰载机后整个装置静止时，相对于水深为0.38m 时，容器对水平地面的压强增加了200Pa ．赠送初中数学几何模型【模型二】半角型：图形特征： 45°4321D A1F DAB 正方形ABCD 中，∠EAF =45° ∠1=12∠BAD 推导说明： 1.1在正方形ABCD 中，点E 、F 分别在BC 、CD 上，且∠FAE ＝45°，求证：EF ＝BE +DFE1.2在正方形ABCD 中，点E 、F 分别在BC 、CD 上，且EF ＝BE +DF ，求证：∠FAE ＝45°E挖掘图形特征：x-aa运用举例：1．正方形ABCD 的边长为3，E 、F 分别是AB 、BC 边上的点,且∠EDF =45°.将△DAE 绕点D 逆时针旋转90°，得到△DCM . （1）求证：EF =FM（2）当AE=1时，求EF的长．E3．如图，梯形ABCD中，AD∥BC，∠C＝90°，BC＝CD＝2AD＝4，E为线段CD上一点，∠ABE ＝45°.（1）求线段AB的长；（2）动点P从B出发，沿射线．．BE运动，速度为1单位/秒，设运动时间为t，则t为何值时，△ABP为等腰三角形；（3）求AE－CE的值.变式及结论：4.在正方形ABCD中，点E，F分别在边BC，CD上，且∠EAF=∠CEF=45°．（1）将△ADF绕着点A顺时针旋转90°，得到△ABG（如图1），求证：△AEG≌△AEF；（2）若直线EF与AB，AD的延长线分别交于点M，N（如图2），求证：EF2=ME2+NF2；（3）将正方形改为长与宽不相等的矩形，若其余条件不变（如图3），请你直接写出线段EF，BE，DF之间的数量关系．F。
部编版2020年中考物理试题分项版解析汇编第期专题简单机械及其效率含解析
专题9 简单机械及其效率一、选择题1．【2017•泰安卷】如图所示的四种用具中，正常使用时属于省力杠杆的是（）A．天平 B．裁纸刀C．筷子D．钓鱼竿【答案】B【考点定位】杠杆的应用；杠杆的分类2、【2017•自贡卷】如图所示的杠杆正处于水平平衡，若在标杆两边的钩码下再一个钩码（钩码的质量都相同），杠杆将（）A、还继续处于水平平衡B、右端上升，左端下降C、右端下降，左端上升D、无法确定杠杆的运动状态【答案】C【解析】原来杠杆处于平衡状态，加上相同的钩码，应由增加的力和力臂的乘积来判定．设每个钩码的质量为m，左侧力臂为L，由杠杆的平衡条件可得：3mgL=2mgL右，解得：32L L=右；两端增加一个钩码后，左侧力和力臂的乘积为4mgL，右侧力和力臂的乘积为33 4.52mg L mgL⨯=，则右端力和力臂的乘积大，所以杠杆右端下降，左端上升，故ABD错误、C正确．故选C．考点：杠杆的动态平衡分析．3. 【2017•菏泽卷】下列工具中，在使用时属于费力杠杆的是（ ）A. B.C.D.【答案】B考点：杠杆的种类4. 【2017•广州卷】图11中力1F 水平拉动重为G 的物体A 在水平路面匀速移动了s 。
改用滑轮组拉动A 在同一路面匀速移动了s ，拉力为2F （如图12）。
此过程滑轮组（ ）A.总功为2F sB. 额外功为1F sC. 机械效率为()23GsF s ⨯ D. 额外功为213F s F s -【答案】D【解析】滑轮组中，有三段绳子承担，因此拉力移动的距离为3S ，则总功为3F 2S ，A 错误；拉力的有用功为F 1S ，则额外功是3F 2S-F 1S ，B 错误，D 正确；机械效率为12==3W F SW F Sη有总，C 错误； 考点：有用功，总功和额外功，滑轮组的机械效率。
5. 【2017•安徽卷】如图所示，当水平拉力F=50N时，恰好可以使物体A沿水平地面向右做匀速直线运动。
已知物体重为200N，所受地面的摩擦力约为80N,假如在5s时间内，物体水平移动了0.6m，不计绳和滑轮的自重，则在此过程中A.拉力F做功为30JB.物体重力做功为120JC.拉力F做功的功率为12WD.该装置的机械效率约为60%【答案】C【解析】考点：功的计算机械效率功率的计算6、【2017•舟山卷】如图是一种切甘蔗用的铡刀示意图。

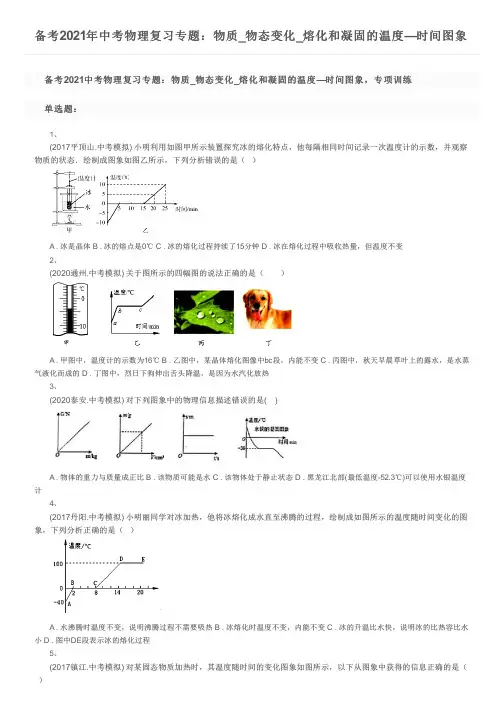

备考2021年中考物理复习专题：物质_物态变化_熔化和凝固的温度—时间图象
A . 物体的重力与质量成正比 B . 该物质可能是水 C . 该物体处于静止状态 D . 黑龙江北部(最低温度-5 小明丽同学对冰加热，他将冰熔化成水直至沸腾的过程，绘制成如图所示的温度随时间变化的图 象，下列分析正确的是（ ）
一定是固液共存态
12、 (2017鄂州.中考真卷) 如图甲所示为某物质的熔化图象，根据图象可知（ ）
A . 该物质是非晶体 B . 第15min该物质处于液态 C . 若将装有冰水混合物的试管放入正在熔化的该物质中（如图乙所示），则 试管内冰的质量会逐渐增加 D . 图乙中，冰水混合物的内能会逐渐增加
26、 (2017重庆.中考模拟) 根据所学知识完成填空：
（1） 如图1所示为小红同学探究平面镜成像特点的实验装置．她将一块玻璃板竖直架在一把刻度尺的上面，并保持玻 璃板与尺面垂直．再取两根完全相同的蜡烛A和B分别竖直置于玻璃板两侧的刻度尺上，点燃玻璃板前的蜡烛A，进行观察
和调整．用此实验研究：①像与物到平面镜距离的关系； ②像与物大小的关系；③平面镜成的是虚像还是实像．实验中用
21、 (2020金平.中考模拟) 如图所示是某固体物质加热时熔化的图像，从图像中可以看出它在第4分钟的状态是________， 它熔化过程所花时间为________min，它的凝固点是________℃。
22、 (2017柳州.中考真卷) 如图是某种物质熔化时的温度﹣时间图象，从图象可知，该物质是________（选填“晶体”或“非 晶体”）．线段AB表明，该物质在熔化过程中，继续加热，温度________（选填“升高”、“不变”或“降低”）
不变
6、 (2016深圳.中考模拟) 如图所示，正确的是（ ）
2017年重庆市中考物理试卷(a卷)(解析汇报版)
2017年重庆市中考物理试卷（A卷）一、选做题（本大题8小题，每小题只有一个选项最符合题意，每小题3分，共24分）1．下列物理量最接近实际的是（）A．一名普通中学生的质量约为55kgB．人感觉舒适的环境温度约为37℃C．对人体的安全电压不高于3.6 VD．普通中学生步行速度约为11m/s2．如图所示的光现象中，由于光的直线传播形成的是（）A．水缸中的“身体”B．江面上的“倒影”C．阳光下的“影子”D．雨后的“彩虹”3．“赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉及的热现象解释正确的是（）A．“雾凇沆砀，天与云与山与水，上下一白．“雾凇的形成是升华现象B．“月落乌啼霜满天，江枫渔火对愁眠．”霜的形成是凝固现象C．“青青园中葵，朝露待日稀”露的形成是汽化现象D．“腾蛇乘雾，终为土灰．“雾的形成是液化现象4．2017年1月，中国自主研发出圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国创造“．如图所示是同学们用按压式圆珠笔弹起的情景，下列分析恰当的是（）A．笔杆的手握部分有粗糙的橡胶套，可以增大摩擦B．笔在纸上写的字不易擦去，是因为分子不运动C．笔弹起离开桌面继续上升是因为受到惯性的作用D．笔弹起离开桌面上升过程中内能转化为机械能5．关于如图所示的电和磁知识，下列描述错误的是（）A．电动机是利用通电导体在磁场中受到力的作用来工作的B．有金属外壳的家用电器外壳不接地会有安全患C．梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D．磁悬浮列车是利用电流的磁效应来工作的6．为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个是保护电阻．现要求PM2.5浓度越大，电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R电表的示数就越大，则符合要求的电路图是（）A．B．C．D．7．工人师傅用如图所示的滑轮组，将重为800 N的物体缓慢匀速竖直提升3m，人对绳端的拉力F为500N，不计绳重和滑轮转轴处的摩擦，则（）A．绳子自由端移动的距离为9 mB．动滑轮的重力为200 NC．人通过滑轮组做的有用功为1500 JD．滑轮组的机械效率为53.3%8．如图所示的电路中，电源电压恒为4.5 V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全的情况下，下列说法正确的是（）A．将滑片P移到R的最左端，闭合开关S、S1，电压表读数超过量程B．灯泡L正常发光时的电阻值为7.5ΩC．只闭合开关S，该电路的最大功率是2.7 WD．只闭合开关S，滑动变阻器的取值范围是0～18Ω二、填空作图题（本题共7小题，第14小题作图2分，其余每空1分，共12分）9．英国物理学家经过10年的不懈探索，终于在1831年发现了电磁感应现象，由此发明了（选填“电动机”或“发电机”），开创了电气化时代的新纪元．10．世界卫生组织倡导大家饮用烧开后的水．用天然气灶烧水的过程是通过（选填“做功”或“热传递”）的方法改变水的内能，在标准大气压下，将5kg初温为20℃的水烧开，需要吸收热量J．[水的比热容c水=4.2×103J/（kg•℃）]．11．如图所示电路中，电源电压恒为6V，R1=30Ω，只闭合开关S时，电流表示数为A；同时闭合开关S、S1，电流表示数为0.5 A，则通电1分钟电阻R2产生的热量为J．12．不吸水的长方体A固定在体积不计的轻杆下端，位于水平地面上的圆柱形容器内，杆上端固定不动．如图所示．现缓慢向容器内注入适量的水，水对容器的压强P与注水体积V的变化关系如图乙所示．当P=600Pa时，容器中水的深度为cm；若ρA=0.5g/cm3，当注水体积v=880cm3时，杆对A的作用力大小为N．13．2017年5月18 日，由我国自主研制的直19E出口型武装直升机首飞成功，成为“中国智造”的又一崭新名片．图甲是静止在地面的直19E，它采用单旋翼、涵道尾桨，配备了小型化、综合化的航电武器系统；图乙是快速爬升的直19E，它空机质量较小，灵活度高，有效载荷大，巡航速度快；图丙是发射火箭的直19E，它通过携带导弹、航空火箭、机枪吊舱等武器，可为地面部队提供强大的火力支援．请结合文字与图片，找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．示例：物理信息：直19E有综合化的航电武器系统；物理知识：利用电磁波传递信息．作答：物理信息：；物理知识：．14．请按要求完成下列作图：在图中画出这条过光心的入射光线经过透镜后的出射光线．15．根据图中的螺线管的电流I的方向，在右端虚框内标出螺线管的“N”极或“S”极．三、实验探究题（本题共4小题，第16小题3分，第17小题2分、第18小题8分，第19小题9分，共22分）16．小明同学用一个焦距为10.0cm的凸透镜做“探究凸透镜成像规律”的实验，他需要将烛焰、透镜和光屏三者的中心调整在，使像呈在光屏中央．当蜡烛与凸透镜位置如图时，成倒立、（选填“放大”、“等大”或“缩小”）的实像，生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理．17．小明利用如图所示的实验装置“探究水在凝固过程中温度的变化规律”．将盛有适量水的试管放入装有含盐冰的烧杯中，温度计测试管中水的温度．小明发现水在凝固过程中温度（选填“保持不变”、“逐渐升高”或“逐渐降低”）；烧杯内含盐冰的温度必须远低于试管中水凝固时的温度，这说明水在凝固过程中需要（选填“吸热“或“放热”）．18．小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5 V相同规格的小灯泡若干，两个滑动变阻器R1“10Ω 1A”、R2“20Ω 2A”，开关、导线若干．（1）请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉）．（2）闭合开关前，应将滑片于（选填“A”或“B”）端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡给终不亮，电流表指针几乎末偏转，电压表有示数，则故障原因可能是A．小灯泡短路 B．滑动变阻器短路 C．小灯泡断路 D．滑动变阻器断路（3）排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，此时电路中的电流为 A ；第4次实验时灯泡电阻值为 Ω．由表一中的数据可知，小张选用的滑动变器应是 （选填“R 1”或“R 2”）．（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是 （选填“合理”或“不合理”）的．表一表二（5）小张继续用图乙所示装置来探究“电流与电阻的关系”．他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其原因可能是： ．19．喜欢书法的小明同学用压纸石块设计了如下测量与探究活动，如图所示：（1）小明在学校用天平和量筒测量压纸石块的密度：①将托盘天平置于水平桌面上，游码移至零刻度处，发现指针偏向分度盘的右侧，他应将平衡螺母向（选填“左”或“右”）调，直至横梁平衡；②将石块放在天平的（选填“左”或“右”）盘，在另一盘中增减砝码并移动游码，直至横梁再次平衡，此时砝码和游码如图a所示，则石块的质量m= g；③他在量筒中装入40 mL的水，将石块缓慢浸没在水中，如图b所示，则石块的体积V= cm3，由密度公式ρ=可算出它的密度．（2）小明回家后用操作方便、精确度高的电子秤和同一块压纸石块，探究“影响浮力大小的因素”．①他将搅匀的糖水装入柱形杯中，置于电子秤上，如图c所示；②用体积不计的细线系好石块，缓慢浸入糖水至刚好浸没，电子称示数逐渐增大，则糖水对杯底的压力（选填“逐渐增大”、“保持不变”或“逐渐减小”），说明石块所受浮力大小与有关．如图d所示位置，石块所受浮力大小为N；③他将石决沉入杯底，松开细线，如图e所示，便开始书写探究报告：④完成探究报告后，他将石块从糖水中慢慢提起．细心的小明发现石块离开杯底至露出液面前，电子秤示数一直减小，这说明石块在放置一段时间的糖水中所受浮力的大小与浸没深度（选填“有关”、“无关”），造成这个结果的主要原因可能是．四、论述计算题（本题共3小题，第20小题6分，第21小题8分，第22小题8分，共22分，解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后结果的不得分）20．重庆至德国杜伊斯堡的中欧班列全程约10800 km，运行时间300h．中欧班列在平直路面匀速行驶时，和谐型大功率机车提供的牵引力约9.6×107 N，求：（1）中欧班列运行时的平均速度约为多少千米每小时？（2）中欧班列在平直路面以v=20m/s匀速行驶时，机车功率约为多少瓦？21．图甲是《天工开物》中记载的三千多年前在井上汲水的桔槔，其示意图如图乙．轻质杠杆的支点O距左端l1=0.5m，距右端l2=0.2m．在杠杆左端悬挂质量为2kg的物体A，右端挂边长为0.1m的正方体B，杠杆在水平位置平衡时，正方体B对地面的压力为20N．求：（1）此时杠杆左端所受拉力大小为多少牛顿？（2）正方体B的密度为多少千克每立方米？（3）若该处为松软的泥地，能承受最大压强为4×103Pa，为使杠杆仍在水平位置平衡，物体A的重力至少为多少牛顿？22．小明家的电饭锅如图甲，额定电压为220V，“煮饭”时额定功率为1210W，简化电路如图乙，S1为温控开关，发热电阻R1和R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1：16，求：（1）正常“煮饭”状态，通过电饭锅的电流为多少安？（2）电阻R1的阻值为多少欧？（3）某天傍晚，小明关闭家里其它用电器，只让“保温”状态的电饭锅工作，发现自家电能表（如图丙）指示灯每闪烁4次所用的时间为48s．则R2两端的实际电压为多少伏？2017年重庆市中考物理试卷（A卷）参考答案与试题解析一、选做题（本大题8小题，每小题只有一个选项最符合题意，每小题3分，共24分）1．下列物理量最接近实际的是（）A．一名普通中学生的质量约为55kgB．人感觉舒适的环境温度约为37℃C．对人体的安全电压不高于3.6 VD．普通中学生步行速度约为11m/s【考点】23：质量的估测；13：温度；68：速度与物体运动；I1：电压．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、成年人的质量在65kg左右，中学生的质量比成年人小一些，在55kg左右．故A符合实际；B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．故B不符合实际；C、经验证明，只有不高于36V的电压对人体才是安全的．故C不符合实际D、普通中学生正常步行的速度在4km/h=4×m/s≈1.1m/s左右．故D不符合实际．故选A．2．如图所示的光现象中，由于光的直线传播形成的是（）A．水缸中的“身体”B．江面上的“倒影”C．阳光下的“影子”D．雨后的“彩虹”【考点】A3：光直线传播的应用．【分析】1、光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；2、当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；3、当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅等．【解答】解：A、在水中的身体发生了错位，是由于光的折射形成的，故A错误；B、倒影属于平面镜成像，是光的反射形成的，故B错误；C、影子的形成是因为光是沿直线传播的，故C正确；D、彩虹属于光的色散现象，是由光的折射形成的，故D错误．故选：C．3．“赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉及的热现象解释正确的是（）A．“雾凇沆砀，天与云与山与水，上下一白．“雾凇的形成是升华现象B．“月落乌啼霜满天，江枫渔火对愁眠．”霜的形成是凝固现象C．“青青园中葵，朝露待日稀”露的形成是汽化现象D．“腾蛇乘雾，终为土灰．“雾的形成是液化现象【考点】1R：生活中的凝华现象；1M：液化及液化现象．【分析】物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．【解答】解：A、雾凇是空气中的水蒸气遇冷凝华为固体的冰晶，附着植被表面；故A错误；B、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面；故B错误；C、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；故C错误；D、雾是空气中的水蒸气遇冷液化为液态的小水滴；故D正确；故选D．4．2017年1月，中国自主研发出圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国创造“．如图所示是同学们用按压式圆珠笔弹起的情景，下列分析恰当的是（）A．笔杆的手握部分有粗糙的橡胶套，可以增大摩擦B．笔在纸上写的字不易擦去，是因为分子不运动C．笔弹起离开桌面继续上升是因为受到惯性的作用D．笔弹起离开桌面上升过程中内能转化为机械能【考点】7I：增大或减小摩擦的方法；6L：惯性；FN：动能和势能的大小变化．【分析】（1）增大摩擦力的方法：增大压力，增大接触面的粗糙程度；减小摩擦力的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动．据此分析判断；（2）分子永不停息地做无规则运动；（3）惯性是物体本身具有的一种保持原来运动状态不变的性质；（4）机械能等于动能和势能之和，不计阻力，机械能守恒．【解答】解：A、笔杆的手握部分有粗糙的橡胶套，增大了接触面的粗糙程度，可以增大摩擦，故A正确；B、笔在纸上写的字不易擦去，是因为墨水发生了扩散现象（分子在做无规则运动），墨水进入了纸中，故B错误；C、笔弹起离开桌面继续上升是因为笔本身具有惯性，而不是受到惯性的作用，故C错误；D、笔弹起离开桌面上升过程中，笔的速度减小、动能减小，高度增加、重力势能增大，即动能转化为重力势能，故D错误．故选A．5．关于如图所示的电和磁知识，下列描述错误的是（）A．电动机是利用通电导体在磁场中受到力的作用来工作的B．有金属外壳的家用电器外壳不接地会有安全患C．梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D．磁悬浮列车是利用电流的磁效应来工作的【考点】CJ：磁场对通电导线的作用；C4：磁极间的相互作用；H1：物体带电现象；IV：安全用电原则．【分析】（1）明确通电导线在磁场中受力的作用后，可以使导线在磁场中产生运动；（2）有金属外壳的家用电器使用的插座；（3）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电；（4）磁悬浮列车是利用电流的磁效应来工作．【解答】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．6．为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个是保护电阻．现要求PM2.5浓度越大，电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R电表的示数就越大，则符合要求的电路图是（）A．B．C．D．【考点】IH：欧姆定律的应用．串联，根据气敏电阻阻值随PM2.5 浓度增大【分析】AB．由电路图可知，气敏电阻R与保护电阻R两端的电压变化，根据串而减小可知气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和R联电路的电压特点可知R两端的电压变化，然后对照电压表的位置判断是否符合题意；C．由电路图可知，气敏电阻R与保护电阻R串联，电压表测电源的电压，根据电源的电压可知PM2.5浓度变化时电压表示数的变化；D．由电路图可知，气敏电阻R与电流表并联，电路为R的简单电路，据此可知PM2.5浓度变化时电流表的示数变化．【解答】解：串联，AB．由电路图可知，气敏电阻R与保护电阻R当PM2.5浓度越大时，气敏电阻R的阻值减小，电路中的总电阻减小，由I=可知，电路中的电流增大，由U=IR可知，R两端的电压增大，因串联电路中总电压等于各分电压之和，所以，R两端的电压减小，即A中电压表的示数减小，B中电压表的示数增大，故A不符合题意、B符合题意；C．由电路图可知，气敏电阻R与保护电阻R串联，电压表测电源的电压，因电源的电压不变，所以PM2.5浓度变化时电压表的示数不变，故C不符合题意；D．由电路图可知，气敏电阻R与电流表并联，电路为R的简单电路，则PM2.5浓度变化时电流表的示数不变，故D不符合题意．故选B．7．工人师傅用如图所示的滑轮组，将重为800 N的物体缓慢匀速竖直提升3m，人对绳端的拉力F为500N，不计绳重和滑轮转轴处的摩擦，则（）A．绳子自由端移动的距离为9 mB．动滑轮的重力为200 NC．人通过滑轮组做的有用功为1500 JD．滑轮组的机械效率为53.3%【考点】F4：滑轮（组）的机械效率；7!：滑轮组绳子拉力的计算；EH：有用功和额外功．【分析】根据功的计算公式W=Fs可求出拉力做的功，即总功；再根据W=Gh求出有用功；然后根据机械效率的计算公式可求出滑轮组的机械效率；再根据题目提供的条件，运用额外功求出动滑轮重． 【解答】解：由图可知，滑轮组中由2段绳子承担物体和动滑轮的总重，即n=2； 则绳子自由端移动的距离为：s=nh=2×3m=6m ，故A 错误； 此过程中，所做有用功为：W 有=Gh=800N ×3m=2400J ，故C 错误； 所做总功为：W 总=Fs=500N ×6m=3000J ；滑轮组的机械效率为：η==×100%=80%，故D 错误；额外功为：W 额=W 总﹣W 有=3000J ﹣2400J=600J ，不计绳重和滑轮转轴处的摩擦，则额外功为克服动滑轮重力做的功，由W 额=G 动h 可得，动滑轮的重力：G 动===200N ，故B 正确；故选B ．8．如图所示的电路中，电源电压恒为4.5 V ，灯泡L 标有“4.5V 2.25W ”字样（不计温度对灯丝电阻的影响），滑动变阻器R 最大阻值为50Ω，电压表量程为“0～3V ”，电流表量程为“0～0.6A ”．在电路安全的情况下，下列说法正确的是（ ）A ．将滑片P 移到R 的最左端，闭合开关S 、S 1，电压表读数超过量程B ．灯泡L 正常发光时的电阻值为7.5ΩC ．只闭合开关S ，该电路的最大功率是2.7 WD ．只闭合开关S ，滑动变阻器的取值范围是0～18Ω 【考点】IH ：欧姆定律的应用；JA ：电功率的计算．【分析】（1）将滑片P 移到R 的最左端，闭合开关S 、S 1时，灯泡L 与滑动变阻器R 的最大阻值并联，电压表被短路无示数，据此判断选项A ；（2）灯泡正常发光时的电压和额定电压相等，根据P=UI=求出灯泡正常发光时的电阻；（3）只闭合开关S 时，滑动变阻器R 与灯泡L 串联，电压表测R 两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，此时电路的最大电功率即为灯泡的额定功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围．【解答】解：（1）将滑片P 移到R 的最左端，闭合开关S 、S 1时，灯泡L 与滑动变阻器R 的最大阻值并联，电压表被短路无示数，所以电压表读数不会超过量程，故A 错误； （2）由P=UI=可得，灯泡正常发光时的电阻R L ===9Ω，故B 错误；（3）只闭合开关S 时，滑动变阻器R 与灯泡L 串联，电压表测R 两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，通过灯泡的电流： I L ===0.5A ，此时电压表的示数为零，电流表的示数小于0.6A ，则电路的最大功率为2.25W ，故C 错误； 当电压表的示数U R =3V 时，滑动变阻器接入电路中的电阻最大， 因串联电路中总电压等于各分电压之和， 所以，灯泡两端的电压： U L ′=U ﹣U R =4.5V ﹣3V=1.5V ， 因串联电路中各处的电流相等， 所以，电路中的电流：I==，即=，解得：R=18Ω，所以，滑动变阻器的取值范围是0～18Ω，故D 正确． 故选D ．二、填空作图题（本题共7小题，第14小题作图2分，其余每空1分，共12分）9．英国物理学家 法拉第 经过10年的不懈探索，终于在1831年发现了电磁感应现象，由此发明了 发电机 （选填“电动机”或“发电机”），开创了电气化时代的新纪元． 【考点】2R ：物理常识．【分析】法拉第在奥斯特的启发下，研究了磁场与电流的关系，最终在1831年终于发现了电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电流．根据这个发现，后来发明了发电机，这个重要现象的发现使人类对电能的大规模获得和利用成为可能．【解答】解：根据法拉第发现的电磁感应现象，人们发明了发电机，为人类大规模获得电能提供了可能．故答案为：法拉第；发电机．10．世界卫生组织倡导大家饮用烧开后的水．用天然气灶烧水的过程是通过热传递（选填“做功”或“热传递”）的方法改变水的内能，在标准大气压下，将5kg初温为20℃的水烧开，需要吸收热量1.68×106J．[水的比热容c水=4.2×103J/（kg•℃）]．【考点】GA：热传递改变物体内能；GG：热量的计算．【分析】（1）改变物体内能的方式有两种：做功和热传递；（2）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm△t求水吸收的热量．【解答】解：（1）用天然气灶烧水的过程中，水从火焰中吸收热量，温度升高，是通过热传递的方式增加水的内能；（2）水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×5kg×=1.68×106J．故答案为：热传递；1.68×106．11．如图所示电路中，电源电压恒为6V，R1=30Ω，只闭合开关S时，电流表示数为0.2 A；同时闭合开关S、S1，电流表示数为0.5 A，则通电1分钟电阻R2产生的热量为108 J．【考点】IH：欧姆定律的应用；JK：电功与热量的综合计算．【分析】（1）由电路图可知，只闭合开关S时，电路为R1的简单电路，根据欧姆定律求出通过电阻R1的电流；（2）同时闭合开关S 1、S 2时，R 1与R 2并联，电流表测干路电流；根据并联电路的电流特点求出通过R 2的电流，根据Q=W=UIt 求出通电1min 电阻R 2产生的热量． 【解答】解：（1）由电路图可知，只闭合开关S 时，电路为R 1的简单电路， 则通过电阻R 1的电流（即电流表示数）： I 1=═=0.2A ；（2）同时闭合开关S 1、S 2时，R 1与R 2并联，电流表测干路电流； 因并联电路中干路电流等于各支路电流之和， 所以，通过R 2的电流： I 2=I ﹣I 1=0.5A ﹣0.2A=0.3A ， 通电1min 电阻R 2产生的热量： Q 2=W 2=UI 2t=6V ×0.3A ×60s=108J ． 故答案为：0.2；108．12．不吸水的长方体A 固定在体积不计的轻杆下端，位于水平地面上的圆柱形容器内，杆上端固定不动．如图所示．现缓慢向容器内注入适量的水，水对容器的压强P 与注水体积V 的变化关系如图乙所示．当P=600Pa 时，容器中水的深度为 6 cm ；若ρA =0.5g/cm 3，当注水体积v=880cm 3时，杆对A 的作用力大小为 1.4 N ．【考点】8O ：阿基米德原理；8A ：液体压强计算公式的应用． 【分析】（1）直接利用p=ρgh 求水的深度；（2）由物体的密度小于水的密度，可得杆对A 的作用力大小为F=F 浮﹣G ． 【解答】解：（1）由p=ρgh 可得水的深度；h===0.06m=6cm ；（2）当注水体积为600cm3时，水开始接触物体A ，900cm3时，A 完全浸没， 900cm3时，水的压强是2100pa ，。
2017物理中考多项选择题(含答案)
2017中考专项训练：多项选择题（一）2017-51．电动机构造简单，控制方便，效率高，广泛地应用在日常生活和生产中，下列家用电器利用了电动机的是( )。
A．洗衣机 B．电冰箱 C．空调机D．电视机2．小伟同学做实验时，发现条形磁铁的磁性太弱了，他想使磁铁的磁性增强，如图中可行的措施是( )。
3．向保温瓶内灌开水至八九成满后，稍用力塞上软木塞，一会儿，瓶塞会“噗”的一声跳出来，要使瓶塞不跳出来且又不发生意外，下列方法正确的是( )。
A．用力塞上软木塞 B．轻轻地将软木塞放在瓶口中C．灌入开水八九成满后，过一会儿，再盖上软木塞 D．灌满开水，塞上软木塞4．通电螺线管内部放一个小磁针，小磁针静止时的指向如图所示，则( )A. a端为电源正极B．b端为电源正极C．c端为通电螺线管N极D．d端为通电螺线管N极5．某潜水艇在海面下隐蔽跟踪某个目标，有时要上浮或下潜，但都未露出水面。
若下潜时所受重力为G1，浮力为F1；上浮时所受重力为G2，浮力为F2，则( )A．F l<F2，G1＝G2B，F l>F2，C1=G2C．F l＝F2，G l>G2D．F1<G1，F2>G26．（2005·潍坊课改区）跳水运动员起跳时的情景如图所示，不计空气阻力，运动员从离开跳板到接触水面的过程中，运动员的( )A.速度先减小后增大B．动能先减小后增大C.重力势能先减小后增大D．机械能先减小后增大7.关于电磁波下列说法中正确的是A.电磁波具有能量B.各种颜色的光都是电磁波C.电磁波在真空中的传播速度是3×108m/sD.电磁波的频率越高，波长越长将条形磁铁插入通电螺线管内A将条形磁铁插入通电螺线管内B使条形磁铁靠近磁性更强的磁铁C使条形磁铁靠近磁性更强的磁铁D8.下列四幅图片所描述的情景中，人对物体做功的是9.如图所示，P是蹄形磁铁，abcd是多匝线圈，两端与电流表相连组成闭合电路，则下列操作中能够产生感应电流的是A.把线圈放在两磁极间不动B.线圈贴近磁极外侧上下运动C.磁铁不动，线圈左右摆动D.线圈不动，磁铁左右运动10.如图所示的电路中，灯泡L1、L2规格相同，要使L1、L2同时发光，下列做法可行的是A.只闭合S2B.同时闭合S1、S2C.同时闭合S1、S3D.同时闭合S2、S311.完全相同的8块橡皮，每块橡皮的长、宽、高为4：2：1。
2017届中考物理一模试题与答案
2017届中考物理一模试题第Ⅰ卷（选择题共30分）一、选择题（本题包括15个小题，每小题2分，共30分。
每小题只有一个选项符合题意）1．光现象及其规律与人们的生活密切相关，下列事例中，与日食的形成原因相同的是A．手影B．渔民叉鱼 C．潜望镜 D．天空中出现的彩虹2．生活处处有物理，留心观察皆学问。
厨房中包含着很多物理知识，以下说法错误．．的是A．电水壶烧开水是利用电能转化为内能，通过热传递的方式烧开水的B．菜刀的刀刃薄是为了减小受力面积，增大压强C．在客厅里闻到炒菜的香味，说明分子做无规则运动D．冬天水壶里的水烧开后从壶嘴喷出的“白气”，是水沸腾后形成的水蒸气3．如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误．．的是A．空气开关 B．二孔插座 C．控制灯泡的开关 D．三孔插座4．如图所示是蹦极运动的简化示意图，弹性绳一端固定在O点，另一端系住运动员，运动员从O点自由下落，到A点处弹性绳自然伸直。
B点是运动员受到的重力与弹性绳对运动员拉力相等的点，C 点是蹦极运动员到达的最低点（忽略空气阻力），下列说法正确的是A．从O点到C点运动员速度一直减小B．从O点到C点运动员的机械能一直在增大C．从O至A过程中运动员速度增大，从A至C过程中运动员速度减小D．从O点到A点运动员的机械能不变5．关于声现象，下列说法错误．．的是A．进行防空警报演练时，为了使警报声传得更远，应该提高警报声的响度B ．声音可以在固体、液体、气体、真空中传播C ．利用B 超进行健康查体，是利用了声音能传递信息D ．跳广场舞时要将音响的音量调小些，这是在声源处减弱噪声6．一位建筑工人要把建筑材料运送到楼上，他使用了如图所示的装置进行升降。
已知吊篮的质量为m 1，建筑材料的质量为m 2，人对绳子的拉力为F ，吊篮在拉力的作用下匀速上升了h ，不计绳重和轮与轴的摩擦。
下列表述正确的是A ．有用功为m 2gh ，滑轮组的机械效率为m 2g 2FB ．额外功为m 1gh ，动滑轮重为2F -m 2gC ．拉力F=12 （m 1+ m 2）g ，动滑轮上升的距离为hD ．总功为3Fh ，人拉绳子移动的距离为3h7．如图所示，烧瓶内盛少量水，给瓶内打气，可看到瓶塞跳起，在这个过程中，下列说法错误．．的是 A ．给瓶内打气时，外界对瓶内气体做功 B ．瓶塞跳起时，瓶内气体温度升高 C ．给瓶内打气时，瓶内气体内能增加 D ．瓶塞跳起时，瓶内气体对外做功8．如图所示，用照相机对左侧的景物拍照，底片上所成的像正确的是9．如图所示，电源电压为8V ，电压表示数为6V ，则A ．L 1的实际电流与L 2的实际电流之比为4﹕3B ．L 1两端的电压为6VC ．L 2的电阻值比L 1的电阻值小D ．L 2比L 1更亮10．3月24日，2018年世界杯预选赛亚洲12强第6轮赛事展开，中国国家男足在长沙1-0战胜韩国队。
中考物理专题09 简单机械及其效率(第03期)-2017年中考物理试题分项版解析汇编(解析版)
专题9 简单机械及其效率一、选择题目1．【2017•咸宁卷】如图所示的四幅图中，力F的力臂画法错误的是（）A．B． C．D．【答案】D【解析】【考点定位】力臂的画法2．【2017•陕西卷】如图所示，某工地用滑轮组将重为5000N的货物匀速提升6m，所用时间为20s，在绳的末端所用拉力为2200N，下列说法错误的是（）A．M处滑轮的作用是改变力的方向B．提升货物过程中的有用功是3×104JC．拉力的功率为660WD．若只增加货物所受的重力，滑轮组的机械效率将增大【答案】C【解析】M处滑轮的轴的位置不变，是定滑轮，其作用是改变力的方向，故A正确；提升货物过程中的有用功W有用=Gh=5000N×6m=3×104J，故B正确；由图知n=3，则拉力端移动距离s=3h=3×6m=18m，拉力做的总功W 总=Fs=2200N×18m=3.96×104J，拉力做功功率：P===1980W，故C错；只增加货物所受的重力，有用功增加，额外功不变，有用功占和总功的比值变大，滑轮组的机械效率也会随之增大，故D 正确；故应选C。
【考点定位】有用功和额外功；定滑轮及其工作特点；滑轮（组）的机械效率；功率的计算3．【2017•黄冈卷】为了消防安全，楼房每层必须配备灭火器．下列关于图示灭火器的说法正确的是（）A．用力压下手柄过程中，手柄相当于一个省力杠杆B．用力压下手柄过程中，手柄相当于一个费力杠杆C．干粉能喷出是因为灭火器内的气压等于外界大气压D．干粉能喷出是因为灭火器内的气压小于外界大气压【答案】A【解析】用力压下手柄过程中，手柄的动力臂大于阻力臂，为省力杠杆，故A正确，B错误；灭火器在使用的过程中，里面的气压大于外界的气压，干粉在压强差的作用下被喷出，故CD错误；故应选A。
【考点定位】杠杆的分类；大气压强的存在学科*网4．【2017•大庆卷】下列四幅简单机械图中，属于费力杠杆的是（）A．羊角锤 B．钓鱼杆C．托盘天平 D．瓶起子【答案】B【解析】【考点定位】杠杆的分类5．【2017•龙东卷】下图所示的简单机械一定省力的是（）A．撬石头用的木棒B．华赛艇用的船桨C．理发用的剪刀 D．升旗用的定滑轮【答案】A【解析】A、用木棒撬石头时，动力臂大于阻力臂，是省力杠杆；B、用船桨划水时，动力臂小于阻力臂，是费力杠杆；C、用图示剪刀理发时，动力臂小于阻力臂，是费力杠杆；D、定滑轮实质是一等臂杠杆，不能省力，但可以改变力的方向；故应选A。
2017年重庆市中考物理试卷(a卷)(解析汇报版)
文档
的作用力大小为
N．
实用标准
13．2017 年 5 月 18 日，由我国自主研制的直 19E 出口型武装直升机首飞成功，成为“中国智造”的 又一崭新名片．图甲是静止在地面的直 19E，它采用单旋翼、涵道尾桨，配备了小型化、综合化的航 电武器系统；图乙是快速爬升的直 19E，它空机质量较小，灵活度高，有效载荷大，巡航速度快；图 丙是发射火箭的直 19E，它通过携带导弹、航空火箭、机枪吊舱等武器，可为地面部队提供强大的火 力支援．
（选填“放大”、“等大”或“缩小” ）的实像，生活中的
（选填“照相机”、“投影仪”或“放
大镜”）就是利用了这样的成像原理．
17．小明利用如图所示的实验装置“探究水在凝固过程中温度的变化规律” ．将盛有适量水的试管放
入装有含盐冰的烧杯中， 温度计测试管中水的温度． 小明发现水在凝固过程中温度
（选填“保
请结合文字与图片， 找出一个与以上情景有关的物理信息， 并指出对应的物理知识， 不得与示例重复．
示例：物理信息：直 19E 有综合化的航电武器系统；
物理知识：利用电磁波传递信息．
作答：物理信息：
；
物理知识：
．
14．请按要求完成下列作图：在图中画出这条过光心的入射光线经过透镜后的出射光线．
15．根据图中的螺线管的电流 I 的方向，在右端虚框内标出螺线管的“ N”极或“ S”极．
D．
磁悬浮列车是利用电流的磁效应来工作的
6．为治理雾霾天气，环保部门加理了对 PM2.5的监测．如图是某兴趣小组设计的监测 PM2.5 的四个
电路图，其中 R是气敏电阻， 阻值随 PM2.5 浓度增大而减小， R0 是保护电阻． 现要求 PM2.5 浓度越大，
