工程制图期末考试题b及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线通常采用什么颜色？A. 红色B. 蓝色C. 黑色D. 绿色答案：C2. 以下哪个视图不是第一角投影法的基本视图？A. 前视图B. 俯视图C. 左视图D. 右视图答案：D3. 在工程制图中，公差等级分为多少级？A. 10级B. 12级C. 14级D. 16级答案：C4. 螺纹的基本要素不包括以下哪一项？A. 螺距B. 螺纹直径C. 螺纹长度D. 螺纹方向答案：C5. 以下哪个符号不是工程制图中的标准符号？A. 焊接符号B. 表面粗糙度符号C. 尺寸符号D. 颜色代码答案：D6. 工程制图中，剖面图的剖切面通常采用什么线型表示？A. 实线B. 虚线C. 点划线D. 双点划线答案：B7. 以下哪个不是工程制图中的尺寸标注要求？A. 尺寸线应清晰B. 尺寸数字应位于尺寸线上方C. 尺寸数字应与尺寸线垂直D. 尺寸数字应小于尺寸线答案：D8. 在工程制图中，哪个符号表示倒角？A. ⌒B. ⊥C. ∠D. ∟答案：A9. 工程制图中，中心线通常采用什么线型？A. 实线B. 虚线C. 点划线D. 双点划线答案：D10. 工程制图中，以下哪个不是装配图的特点？A. 表示多个零件的组合关系B. 表示零件的内部结构C. 表示零件之间的相对位置D. 表示零件之间的连接方式答案：B二、简答题（每题10分，共30分）1. 简述工程制图中尺寸标注的基本规则。
答案：尺寸标注应遵循“三线一数”原则，即尺寸线、尺寸界线、尺寸数字和尺寸线间距。
尺寸线应清晰，尺寸数字应位于尺寸线上方，与尺寸线垂直，尺寸数字的字体大小应与图纸尺寸相匹配。
2. 解释什么是剖面图，并说明其在工程制图中的作用。
答案：剖面图是一种通过假想的剖切面将物体剖开，只画出剖切面一侧的图形。
它的作用是清晰地展示物体内部结构，帮助设计者和制造者理解复杂零件的内部构造。
3. 描述工程制图中焊接符号的表示方法及其意义。
工程制图—考试题库及答案
长和高
B.
长和宽
C.
长宽高
D.
宽和高
回答错误!正确答案：A
国家标准对齿轮轮齿部分的画法作了统一规定，分度圆用收藏
A.
粗实线绘制
B.
细实线绘制
C.细虚线绘制
D.细点画线绘制
回答错误!正确答案：D
已知一立体的轴测图，按箭头所指方向的视图是
收藏A.
C.
D.
回答错误!正确答案：B
平面正方形垂直于W面，其收藏
回答错误!正确答案：
D
在装配图中，剖面线的规定画法是
收藏
A.
相邻零件应保持一致
B.
所有零件应保持一致
C.
同一零件在不同视图中应有区别
D.
同一零件应保持一致
回答错误!正确答案：
D
标题栏中填写的比例
2:1表示
收藏
A.
原值比例
B.
放大比例
C.
缩小比例
D.
回答错误!正确答案：C
已知某物长为20，在比例为2:1的图形中，应画收藏
A.
20
B.
10
C.
30
D.
40
回答错误!正确答案：D
侧平线
收藏
A.
倾斜于W面
B.
平行于W面
C.
平行于H面
D.
平行于V面
回答错误!正确答案：B
面装配图中，零件序号编写不正确的是
收藏A.
序号1
B.
序号4
C.
序号2
D.
序号3
回答错误!正确答案：A
A.粗实线
B.细点画线
C.波浪线
D.细实线回答错误!正确答案：A主视图是向哪个投影面投射得到的视图收藏
2020智慧树-知到《工程制图(南昌大学)》章节测试完整答案

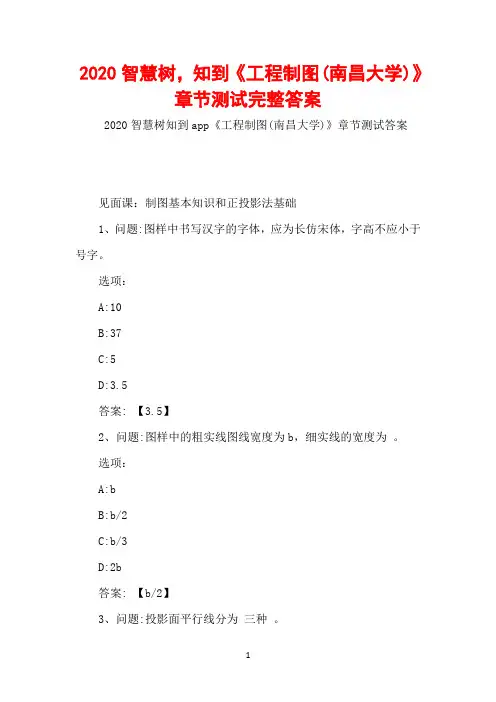

2020智慧树，知到《工程制图(南昌大学)》章节测试完整答案2020智慧树知到app《工程制图(南昌大学)》章节测试答案见面课：制图基本知识和正投影法基础1、问题:图样中书写汉字的字体，应为长仿宋体，字高不应小于号字。
选项：A:10B:37C:5D:3.5答案: 【3.5】2、问题:图样中的粗实线图线宽度为b，细实线的宽度为。
选项：A:bB:b/2C:b/3D:2b答案: 【b/2】3、问题:投影面平行线分为三种。
选项：A:正平线B:左平线C:侧平线D:水平线答案: 【正平线;侧平线;水平线】4、问题:若两直线的三面投影都相交，则该两直线在空间相交。
选项：A:对B:错答案: 【错】5、问题:若两直线垂直，其各面投影也必定垂直。
选项：A:对B:错答案: 【错】见面课：机件常用表达方法和标准件与常用件1、问题:剖视图正确的画法是。
选项：A:B:C:D:答案: 【】2、问题:剖视图正确的画法是。
选项：A:B:答案: 【】3、问题:普通螺纹的牙型代号是。
选项：A:MC:BD:Tr答案: 【M】4、问题:移出断面图的轮廓线用粗实线绘制。
选项：A:对B:错答案: 【对】5、问题:剖面线用双点划线绘制。
选项：A:对B:错答案: 【错】见面课：立体的投影和组合体的画法1、问题:点A在圆锥表面上，正确的一组视图是。
选项：A:B:D:答案: 【】2、问题:圆球表面取点只能用素线法。
选项：A:对B:错答案: 【错】3、问题:圆柱的圆投影具有积聚性。
选项：A:对B:错答案: 【对】4、问题:组合体的组合形式有两种基本形式，或是两种形式的综合。
选项：A:合并B:切割C:对齐D:叠加答案: 【切割;叠加】5、问题:组合体的三视图正确的是。
选项：A:B:答案: 【】第一章1、绘制机械图样的三种比例是，和。
A.缩小比例B.原值比例C.比例D.放大比例E.1:2答案: 缩小比例 ,原值比例 ,放大比例2、图样中注写圆或圆弧的直径尺寸时应在尺寸数字前加注符号，注写圆或圆弧的半径尺寸时应在尺寸数字前加注符号。
工程制图考试题及答案

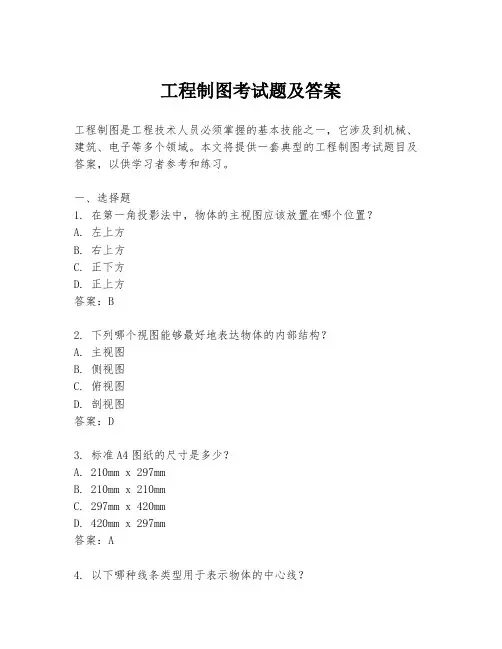

工程制图考试题及答案工程制图是工程技术人员必须掌握的基本技能之一，它涉及到机械、建筑、电子等多个领域。
本文将提供一套典型的工程制图考试题目及答案，以供学习者参考和练习。
一、选择题1. 在第一角投影法中，物体的主视图应该放置在哪个位置？A. 左上方B. 右上方C. 正下方D. 正上方答案：B2. 下列哪个视图能够最好地表达物体的内部结构？A. 主视图B. 侧视图C. 俯视图D. 剖视图答案：D3. 标准A4图纸的尺寸是多少？A. 210mm x 297mmB. 210mm x 210mmC. 297mm x 420mmD. 420mm x 297mm答案：A4. 以下哪种线条类型用于表示物体的中心线？A. 实线B. 虚线C. 点划线D. 粗实线答案：B5. 在工程制图中，尺寸数字应该使用哪种字体？A. 正楷B. 仿宋C. 黑体D. 工程字体答案：D二、填空题1. 在工程制图中，__________是用来表示物体实际大小的一种标注方式。
答案：尺寸2. 当需要在一个方向上表达物体的多个相同特征时，可以使用__________进行简化表示。
答案：详图3. 为了确保图纸的清晰易读，所有的文字和尺寸应该避免__________。
答案：重叠4. 在绘制剖视图时，通常使用__________来表示被剖切的部分。
答案：剖面线5. 零件图中的公差标注是为了表示零件尺寸的__________范围。
答案：允许变动三、判断题1. 所有视图都应该按照比例绘制。
（对/错）答案：对2. 在制图中，可以使用直尺和圆规来绘制非标准比例的图形。
（对/错）答案：错3. 尺寸线可以被打断以提高图纸的清晰度。
（对/错）答案：错4. 剖视图中的剖面线应该与视图边框平行。
（对/错）答案：对5. 工程制图中的符号和缩写应当遵循国际标准。
（对/错）答案：对四、简答题1. 请简述第三角投影法与第一角投影法的主要区别。
答案：第三角投影法中，物体的主视图放置在右下方，侧视图放置在左上方，而顶视图放置在最上方。
《建筑工程制图》试题及参考答案
《建筑工程制图》试题及参考答案《建筑工程制图》是建筑工程领域的一门基础课程，旨在培养学生掌握建筑工程制图的基本知识和技能，能够阅读和绘制建筑工程图纸。
下面是这门课程的试题及参考答案。

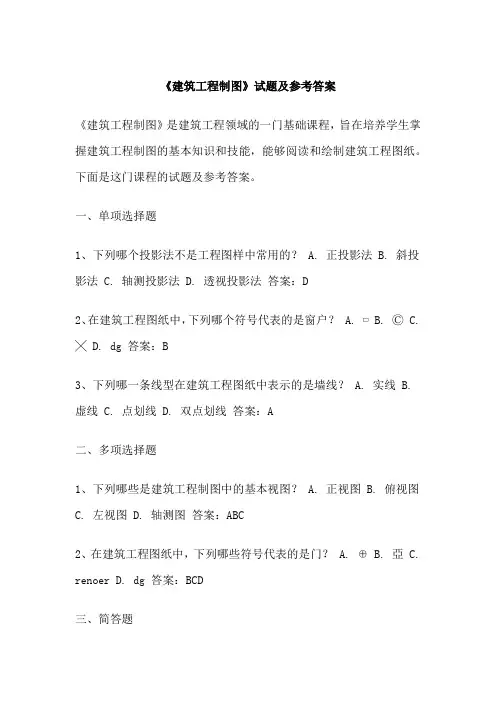

一、单项选择题1、下列哪个投影法不是工程图样中常用的？ A. 正投影法 B. 斜投影法 C. 轴测投影法 D. 透视投影法答案：D2、在建筑工程图纸中，下列哪个符号代表的是窗户？ A. ▭ B. Ⓒ C. ╳ D. dg 答案：B3、下列哪一条线型在建筑工程图纸中表示的是墙线？ A. 实线 B. 虚线 C. 点划线 D. 双点划线答案：A二、多项选择题1、下列哪些是建筑工程制图中的基本视图？ A. 正视图 B. 俯视图C. 左视图D. 轴测图答案：ABC2、在建筑工程图纸中，下列哪些符号代表的是门？ A. ⊕ B. 亞 C. renoer D. dg 答案：BCD三、简答题1、请简述建筑工程制图的基本原理和步骤。
答案：建筑工程制图的基本原理是投影法，即将三维空间的物体通过投影变换转换成二维平面图形。
制图的基本步骤包括确定绘图比例、绘制图形、标注尺寸和添加图框等。
2、请简述建筑工程图纸中常用的线型及其含义。
答案：建筑工程图纸中常用的线型有实线、虚线、点划线和双点划线。
实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线或对称线，双点划线表示相邻两部分的辅助线。
四、综合题请根据以下给定的建筑平面图，绘制出对应的立面图和剖面图。
答案：（在此处绘制对应的立面图和剖面图）参考试题及参考答案关键词：、机器学习、大数据、自动化、未来、挑战、机遇在21世纪，人类社会正面临着一次前所未有的科技革命，那就是以、机器学习、大数据和自动化等为代表的第四次工业革命。
这次革命不仅对传统行业和领域产生了深远的影响，还为各行各业带来了前所未有的挑战和机遇。
本文将就这些技术在未来可能带来的影响进行探讨。
首先，我们来看看人工智能和机器学习。
这两项技术常常被放在一起讨论，因为机器学习是人工智能的一个重要分支。
中国大学mooc《工程制图B(湖南大学) 》满分章节测试答案
title工程制图B(湖南大学) 中国大学mooc答案100分最新版content1 投影基础第一章单元测验1、下列图中用圆圈标记的线段，哪个等于AB的实长？A:B:C:D:答案:2、下列两直线的相对位置为平行的是（）答案:3、下列两直线的相对位置为相交的是（）答案:4、直线的水平投影反映实长，该直线为( )答案: 水平线5、下图立体中平面A为何种位置平面？答案: 正垂面6、下图立体中平面A为何种位置平面？答案: 水平面7、三角形平面的三个投影均为缩小的类似形，该平面为( )答案: 一般位置平面8、下图中，最前点和最高点分别是（）答案: A点和C点9、下图中A、B两点的相对位置为（）答案: B点在A点的左方、前方和下方10、试判定A、B两点是否在下列平面内。
（）答案: A点不在平面内，B点在11、下图中已知平面ABC以及平面外的直线MN和FG的两面投影，且f’g’//c’e’，fg//ce，m’n’//b’d’，则平面ABC是否与直线MN和直线FG分别平行？答案: 平面ABC与直线MN不平行，与直线FG平行12、图中，a’b’//d’f’，b’c’//e’f’, a’c’//d’e’, bc//ef，请判定平面ABC与平面DEF是否平行。
答案: 不平行13、下列各图直线和平面相交，水平投影中相互遮挡部分画法正确的是（）答案:14、下列各图中两平面相交，正面投影中相互遮挡部分画法正确的是（）答案:15、图中，a1‘b1′ ∥ a2‘b2′ ，a1b1 ∥ a2b2，a1‘c1′ ∥ a2‘c2′ ，a1c1 ∥ a2c2，请判定平面A1B1C1与平面A2B2C2是否平行。
（）答案: 平行16、下列各图中，直线和平面不平行的是（）答案:17、下图中，点K在直线AB上。
答案: 错误18、只凭一个投影不能唯一确定的表达物体的形状。
答案: 正确19、立体的三视图需要满足以下的投影关系：俯、左视图长对正；主、左视图高平齐；主、俯视图宽相等。
画法几何及工程制图B卷(含答案)
考试科目：画法几何及工程制图选用试卷B卷适用专业：20高本土木单项选择题（每小题2分，共100分，请将答案写在下表中）1.下图所示组合体，正确的左侧立面图是：A.AB.BC.CD.D2.下图所示组合体，正确的1-1剖视图是：A.AB.BC.CD.D3.下图所示组合体，正确的1-1剖视图是：A.AB.BC.CD.D4.下图所示组合体，正确的1-1断面图是：A.AB.BC.CD.D5.下图中已知组合体正面图和侧面图，正确的平面图是：A.AB.BC.CD.D6.下图所示组合体，正确的左侧立面图是：A.AB.BC.CD.D7.下图为截切后正圆柱的三面投影，正确的H面投影是：A.AB.BC.CD.D8.下图为截切后正圆柱的三面投影，正确的W面投影是：A.AB.BC.CD.D9.下图所示圆锥被正垂面P所截，其截交线的形状是：A.三角形B.椭圆与直线C.双曲线与直线D.抛物线与直线10.下图所示圆锥被正垂面P所截，其截交线的形状是：A.三角形B.椭圆与直线C.双曲线与直线D.抛物线与直线11.下图所示三棱柱与半球相贯，相贯线的空间形状是：A.圆曲线、椭圆与椭圆的组合B.空间曲线C.圆曲线、圆曲线与圆曲线的组合D.椭圆、椭圆与椭圆的组合12.下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：A.圆曲线、椭圆与椭圆的组合B.空间曲线C.圆曲线、椭圆与直线的组合D.椭圆、椭圆与椭圆的组合13.下图所示球与半圆柱相贯，相贯线的空间形状是：A.椭圆B.空间曲线C.椭圆与直线的组合D.圆14.下图所示球与圆锥相贯，相贯线的空间形状是：A.圆B.空间曲线C.矩形D.椭圆15.在下图中已知形体的三面投影图，则与其吻合的轴测图是：A.AB.BC.CD.D16.下图所示六棱锥被正垂面P所截，其截交线的形状是：A.三角形B.五边形C.六边形D.七边形17.下图为截切后正四棱锥的投影，正确的水平投影是：A.AB.BC.CD.D18.下图所示正垂面圆O的水平投影是：A.直线B.椭圆C.圆D.双曲线19.下图所示的曲面是：A.柱面B.锥面C.回转面D.螺旋面20.下图所示的曲面是：A.柱面B.柱状面C.单叶旋转双曲面D.螺旋面21.下图所示的曲面是：A.锥面B.锥状面C.单叶旋转双曲面D.双曲抛物面22.下图所示K点在球面上的位置是：A.球面的左下前部B.球面的右下前部C.球面的左上前部D.球面的左上后部23.下图所示位于球面正面投影轮廓线上的点是：A.M点B.N点C.K点D.无24.下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：A.AB.BC.CD.D25.下图所示圆柱被两平面所截切，切口的空间形状是：A.椭圆与椭圆的组合B.椭圆与矩形的组合C.椭圆与双曲线的组合D.圆与矩形的组合26.下图为截切后正圆锥的正面投影，它的两段截交线是：A.双曲线与椭圆曲线的组合B.等腰三角形与半圆曲线的组合C.抛物线与半圆曲线的组合D.等腰三角形与椭圆曲线的组合27.下图为球面被两个正垂面切割，其切口的空间形状是：A.椭圆曲线与椭圆曲线的组合B.椭圆曲线与双曲线的组合C.圆曲线与圆曲线的组合D.矩形与椭圆曲线的组合28.在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：A.AB.BC.CD.D29.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交C.相交垂直D.交错30.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交C.相交垂直D.交错31.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交C.相交垂直D.交错32.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交垂直C.相交不垂直D.交错33.下图所示AB、CD两直线的相对几何关系是：A.平行B.相交C.相交垂直D.交错垂直34.在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：A.平行于a'b'B.垂直于a'b'C.平行于abD.垂直于ab35.下图所示的平面是：A.水平面B.侧垂面C.铅垂面D.一般倾斜平面36.下图所示ABCDE平面的类型是：A.正垂面B.铅垂面C.侧垂面D.一般倾斜平面37.下图所示P、Q两平面的相对几何关系是：A.平行B.垂直C.相交D.不确定38.一套建筑施工图中,剖面图的剖切位置、剖视方向应在那幅图表达( )A.总平面图B.底层平面图C.标准层平面图D.屋顶平面图39.下列哪项必定属于总平面图表达的内容( )A.相邻建筑的位置B.墙体轴线C.柱子轴线D.建筑物总高40.详图符号圆圈内的4表示( )A.详图所在的定位轴线编号B.详图的编号C.详图所在的图纸编号D.被索引的图样所在图纸的编号41.平面图中相邻两道横向定位轴线之间的距离一般指的是房间的( )A.开间B.进深C.层高D.总尺寸42.立面图中,室外地坪线用何种线表示( )A.细实线B.中虚线C.粗实线D.特粗实线43.屋顶节点详图常采用哪种方式表述其内部构造( )A.多层构造引出线加文字说明B.文字说明C.多层构造引出线加尺寸标注D.尺寸标注44.关于建筑平面图的图示内容,以下说法错误的是( )A.表示内外门窗位置及编号B.表示楼板与梁的位置及配筋C.注出室内楼地面的标高D.画出室内设备位置和形状45.直线平面若不平行，则一定相交，且直线与平面只能交于一点。
工程制图习题集答案附页2
d’
a1 c1
d
返回
2.求出平面ABCD的实形。
b1 e’ d1 c2 c1 a1
e
TS
b2
d2 a2
返回
3.已知正方形ABCD的=45°，C在B的前 上方，补全其两面投影。
c1(d1) 习题分析
(a1)b1
d’ c’
已知正方形ABCD的=45°，则 应当使用换面法，而AB是一条 正平线，符合平面换面法的要求。 正方形ABCD在1号面上的投影 积聚为一直线，其长度等于正 方形边长，a’b’为正方形边AB的 TL；同时已知C在B的前上方， =45°。 正方形BC边和AD边在1号面上 的投影为TL，则V面投影b’c’和 a’d’应平行于X1投影轴。
b1
d1 a1
返回
6.在AB上定一点K使∠CKD=90°，求K点的 两面投影，共有几个解？
k’
k
k1
c1(b1) b2
a1
d1 在AB上定点K，只有一c2
返回
返回
d
c
返回
4.已知一平面图形的两面投影，根据其水 平投影和反映真形的１面投影，补出其Ｖ 面投影。
c’ b’ a’ d’ e’
a1 b1 c1 e1
d1
返回
5.管道ABC的B角用R16的弯管连接，求弯 管的中心角α和管道的两面投影（用单线表 示）。
d’ h ’ g’ f’ e’ 解题步骤 1.作ABC的真形图。 2.作R16圆弧与a1b1 和b1c1相切，画出管 道真形，并求出中心 角α。 c1 e1 α f1 g1 h1 3.运用换面法求管道 的两面投影。
附页2：换面法（二）
第一题 第二题 第三题 第四题 第五题 第六题
专升本---工程制图B(0102509)复习试卷(含答案)
一、单选题1.两个圆锥相交，交线是两条直线，它们的空间位置是( )A、共顶B、轴线垂直不相交C、轴线平行D、轴线交叉答案： A2.一个视图为圆，两个视图为四边形的基本体是( )A、圆B、圆柱C、圆锥D、圆球答案： B3.平面与正圆锥面截交，当截交线为椭圆时，截平面的位置为( )A、平行于圆锥面上一素线B、平行于圆锥面上两素线C、与圆锥面上所有素线相交D、垂直于圆锥轴线答案： C4.与H面呈45度的正垂面,截切轴线为铅垂线的圆柱面，截交线的侧面投影是( )A、圆B、椭圆C、二分之一圆D、抛物线答案： B5.通过锥顶和底平面截切四棱锥，截交线的空间形状为( )A、五边形B、底面类似形C、三角形D、四边形答案： C6.一个正圆柱与一个圆球共轴相交，相贯线的空间形状为( )A、椭圆B、空间曲线C、圆D、直线答案： C7.A4图纸图幅尺寸是( )。
A、84100 X 118900B、59400 X 84100C、42000 X 59400D、29700 X42000答案： D8.用图解法求作截头棱柱和圆柱表面展开图时应( )。
A、直接画展开图B、先求作各侧棱实长C、先求作截断面的实形D、先求作截断面的实形和各棱线（或素线)的实长及其间距实长答案： D二、判断题1.直线的投影只能是直线。
A、正确B、错误答案：错误2.空间一点和其某一投影面上投影重合时，则该空间点一定在该投影面上。
A、正确B、错误答案：正确3.直径相等的两圆柱体轴线正交时，相贯线为圆。
A、正确B、错误答案：错误4.在不致引起误解时，图形中的相贯线可以简化，例如用圆弧线或直线代替非圆弧曲线，也可以采用模糊画法表示相贯线。
A、正确B、错误答案：正确5.求棱锥面上点的投影，可以利用素线法来做。
A、正确B、错误答案：错误6.根据1998年颁布的《机械制图图样画法视图》国家标准规定，视图通常有基本视图、向视图、局部视图和斜视图四种。
A、正确B、错误答案：错误三、 名词解释四、 问答题7.平面截割圆柱，截交线有可能是矩形。
中国农大网上工程制图作业答案(全)
第1套您已经通过该套作业,请参看正确答案1. 用2：1比例绘制一个直径为20mm圆，直径要画成40mm，标注尺寸时尺寸数字要注写（）。
A.20B.40参考答案：A您的答案：A2. 尺寸线（）用其他图线代替。
A.能B.不能参考答案：B您的答案：B3. 两点之间上下位置可由其（）坐标差确定。
A.XB.YC.Z参考答案：C您的答案：C4. 在直线投影中，可能有一个投影反映实长，也可能有两个投影反映实长，但决不可能它的三个投影都反映实长。
（）A.对B.错参考答案：A您的答案：A5. 图中直线AB与CD相交。
（）A.对B.错参考答案：A您的答案：A 6. 图中二直线垂直。
（）A.对B.错参考答案：A您的答案：A 7. 点K在圆锥面上。
（）A.对B.错参考答案：B您的答案：B 8. 点D在△ABC平面上。
（）A.对B.错参考答案：A您的答案：A9. 直线与平面平行。
（）A.对B.错参考答案：A您的答案：A10. 两个直径相同的圆柱轴线垂直相交时，相贯线的形状为（）。
A. 直线B.圆C.椭圆参考答案：C您的答案：C11. 圆锥面与过其锥顶的平面相交，交线为（）。
A. 三角形B. 双曲线C.两条相交直线参考答案：C您的答案：C12. 在三投影面体系中的立体表面直线AB、BC、CD位置分别是（）。
A. AB是一般位置线；BC是侧平线；CD是水平线。
B. AB是正平线；BC是铅垂线；CD是水平线。
C. AB是一般位置线；BC是铅垂线；CD是侧垂线。
D. AB是一般位置线；BC是铅垂线；CD是水平线。
参考答案：D您的答案：D13. 已知物体的主、俯视图，正确的左视图是（）。
参考答案：D您的答案：D14. 下图平面图形尺寸标注完整的图是（）。
参考答案：D您的答案：D15. 判断下面两个投影图是否正确，选择正确答案为（）。
A.（1）对; （2）错B.（1）对；（2）对C.（1）对; （2）错D.（1）对; （2）错）参考答案：B您的答案：A16. 已知物体的主、俯视图，选择正确的左视图（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
考 生 信 息 栏 系 专业 级 班级 姓名 学号
装 订 线
厦门理工学院试卷
2010 －2011 学年 第 1 学期
课程名称
工程制图
试卷 卷别
A □
B ■
专业 级 班级
考试 方式 闭卷 ■ 开卷 □
本试卷共 七 大题(4页)，满分100分，考试时间120分钟。
请在答题纸上作答，在试卷上作答无效。
一、根据点、线、面投影规律求解：（本题共2小题，每题10分，共20分）
1．求点A 、B 、C 其他两个视图的投影
2．完成多边形的水平投影。
二、找出关键点、插入中间点求主视图中的相贯线投影（10分）
第二题第三题
三、完成上图圆柱被截后的水平和侧面投影（10分）
四、根据已知视图补画第三视图：（10分）
考 生 信 息 栏 系 专业 级 班级 姓名 学号
装 订 线
五、将主视图改为全剖视图：（10分）
六、标出图中螺栓连接中的错误，将正确的画在右图上：（10分）
七、根据立体图，画零件图，选择恰当的视图表达。
（20分）
制图
校核
材料比例。
