(完整版)初中物理电学部分计算专题训练
(完整版)初中物理电学练习题汇总(含答案)
第一部分串联电路和并联电路练习题一、选择题1．电阻R1、R2、R3串联在电路中。
已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD的变化范围是[ ]A．0～10V B．0～20VC．10V～20V D．20V～30V4．如图3电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是[ ]A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为[ ]A．1×103C B．1×103CC．6×104C D．1．6×103C6．下列说法中正确的是[ ]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路，总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。
使用时联接方式可以是串联，也可以是并联，如图5所示，则[ ]A．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为[ ]A．9∶1B．1∶9C．3∶1D．1∶39．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是[ ]A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B两端接在电压恒定的电源上，则[ ]A．S断开时，R1与R2的功率之比为1∶5B．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下，电阻R2的功率之比为7∶1211．在图8所示的电路中。
(完整版)初中物理电学计算题经典练习(含答案)
物理电学计算经典练习解题要求： 1. 写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图 1 所示，已知R1=2Ω , R 2=4Ω ,U=12V；求：1）经过电阻 R1的电流 I 1;2）电阻 R2两端的电压U2。
（2A,8V）2．如图 2 所示，电流表示数为0.5A, R 2=20Ω, 经过 R2的电流是0.3A ，求：1)电压表的示数；2)电阻 R1=？ (6V30 Ω )3.如图 3 所示，电源电压为 8V， R1=4R2, 电流表 A 的示数为 0.2A ；求：电阻 R1， R 2各为多少欧？ (200 Ω 50Ω )4.如图 4 所示，电源电压 U 不变，当开关 S 闭合时，经过电阻 R1的电流为3A。
当电路中开关S 断开时， R1两端电压为5V， R2的电功率为10W.求：电源电压U 及电阻 R1和 R2的阻值。
(15V 5 Ω 10 Ω )5.把阻值为 300Ω的电阻 R1接入电路中后，经过电阻 R1的电流为 40mA；把阻值为 200Ω的电阻 R2和 R1串通接入同一电路中时；求： 1）经过电阻R2的电流为多少？2） R2两端的电压为多少？3） 5min 内电流经过R2做功多少？(0.25A 0.75A)6.如图 5 所示，电源电压恒为 3V，知 R1=12Ω ,R2=6Ω。
求：1）当开关 S 断开时电流表 A 的读数2）当开关S闭合时电流表A的读数7.如图 6 所示，电源电压 U不变， R1=6Ω .1)当开关 S 断开时电流表 A 的示数为 1A, 求 R1两端的电压；2)当开关 S 闭合时电流表 A 的示数为 1.2A , 求 R2的电阻值。
(6V 30Ω)8．如图7 所示，定值电阻R1和 R2串通，电源电压为7V，电流表的示数为0.5A, R 2的电功率为 2.5W。
求 : 电阻 R2两端电压和电阻R1的电功率。
(5V 1W)9．如图 8 所示，电源电压为8V，且保持不变。
(word完整版)初中物理必做的8道电学经典基础计算题(附答案)(精编)
初中物理计算题分类复习、串、并联电路计算: 2、图2所示，用电压表分别测量 L i 两端的电压U 、L 2两端的电压U 2以及L i 、L 2 串联的总电压U,请根据表盘读数回答下列问题：⑴L i 两端的电压U 是多大？⑵ L 2两端的电压U 2是多大？⑶L i 、L 2串联的总电压U 是多大？⑷电源电压是多大？■ ■ ■ ■ ■ ■ - 3 15_ 3 15图2、欧姆定律计算:3、如图3所示,R i =iO^尺2=15心,电流表示数是1A,求：（1）R 中电流I 1和R4、如图4所示电路中，当电源电压为4 V 时，电压表的示数为1 V ;当电源电中12各是多大？ （ 2）电压表的示数是多大?1、在图1所示的电路中,当S i 闭合,S2、S 3断开时,电压表的示数为6 V,当S 、S 断开,S 2闭合时,电压表的示数为3 V.求：（1）电源电压是多少？（2）当S S 3压增至12 V时，电流表的示数为O.5 A0求电阻T卜图48、如图7所示电路中，小灯泡L 标有“6V 3W ”字样，F 2=12Q ，当S 、S 2都闭 合时，电流表示数为0.8A ，这时小灯泡L 正常发光，求：⑴电源电压 U;⑵电阻 三、电功、电功率、焦耳定律计算：5、如图5所示电路，电源电压为4. 5V, R1阻值为5Q,滑 动变阻器R2最大阻值为20Q,电流表量程为0〜0. 6A ,电 压表量程为0〜3V 。
求：（1）滑动变阻器允许接入电路的阻值 范围；（2）正常工作时整个电路消耗的最大功率。
&某电热水瓶的铭牌如下表所示。
若热水瓶内装满 水，在额定电压下工作（外界大气压强为 1个标准 大气压）。
求：（1）保温时通过电热水瓶的电流是 多少？ （ 2）加热时电热水瓶的电阻多大？（ 3）若 瓶内20T 的水加热10min 正好烧开，则加热时电热 水瓶的热效率是多少？ （ 4）请你尝试画出电热水瓶 的内部电路图。
电源 220功率加热保温7、某校同学在研究用电器的电功率时连接了如图 6所示的电路，电路中电员两 端电压保持不变。
完整版初中物理电学计算题经典练习含答案
物理电学计算经典练习解题要求：1.写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位,U=12V；求：, R=4Ω1．如图所示，已知R=2Ω121; 的电流I通过电阻R1）11两端的电压U电阻R2）。
22）（2A,8V ，求：R的电流是0.3A所示，电流表示数为0.5A, R=20Ω,通过2．如图222电压表的示数；1))Ω？(6V30电阻2) R=1；的示数为0.2AR=4R,电流表A3. 如图3所示，电源电压为8V，21) 50Ω(200， R各为多少欧？Ω求：电阻R21的电流为闭合时，通过电阻R所示，电源电压U不变，当开关S4. 如图4110W.R的电功率为两端电压为5V，3A。
当电路中开关S断开时，R21)Ω(15V 5Ω 10R求：电源电压U及电阻和R的阻值。
21；把R接入电路中后，通过电阻R的电流为40mAΩ的电阻5.把阻值为30011R和R串联接入同一电路中时；阻值为200Ω的电阻12的电流为多少？）通过电阻R求：12两端的电压为多少？2）R2 3）5min内电流通过R做功多少？2(0.25A 0.75A), =12RΩ所示，电源电压恒为6. 如图53V，知1Ω。
求：R=62的读数S断开时电流表A当开关）1的读数A闭合时电流表S当开关）2．7. 如图6所示，电源电压U不变，R=6Ω.当开关S断开时电流表A的示数为1A,求R 两端的电压；12)当开关S闭合时电流表A的示11)数为1.2A,求R的电阻值。
2(6V 30Ω)8．如图7所示，定值电阻R和R串联，电源电压为7V，电流表的示数为210.5A, R的电功率为2.5W。
2求:电阻R两端电压和电阻R的电功率。
(5V 1W)．如图8所示，电源电压为8V，且保持不变。
R=4R。
当开关S断开时，21电流表的示数为2A。
129求：1）电阻R和R的阻值各为多少欧？(4Ω 1Ω)）当开关S闭合时电阻R和R的电功率各为多大？(16W 64W)21221R=0.5A, 通过电阻Ω，通过电阻所示，已知R=6R的电流I10．如图91212的阻值和电源的总电压。
初中物理电功率计算题专项训练带答案
1、如图所示，灯L标有“6V 3W”字样，电源电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？解：（1）由P=得灯正常发光时的电阻：R===12Ω；（2）当闭合S1、S3时，灯L与电阻R并联接在电源两端，I===1AQ=I2Rt=（1A）2×6Ω×60s=360J；（3）当断开S1、S3，闭合S2时，灯L与电阻R串联，整个电路消耗的电功率最小；R总=R L+R=12Ω+6Ω=18ΩI min===AP min=UI min=6V×A=2W．答：（1）灯L正常发光时的电阻是12Ω；（2）只闭合S1、S3时，电阻R在60s内产生的热量是360J；（3）要使整个电路消耗的电功率最小（且电路电流不为0），断开S1、S3，闭合S2时，灯L 与电阻R串联；此时的最小电功率为2W．2、如图所示，电源电压不变．电阻R1的阻值为20Ω，R2的阻值为30Ω，闭合开关S，电流表的示数为0.3A，求：（1）电源电压U；（2）通电100s电流通过电阻R2产生的热量．解：由电路图可知，R1与R2并联，（1）因为并联电路中各支路两端的电压相等，所以根据欧姆定律可得，电源的电压：U=U1=I1R1=0.3A×20Ω=6V；（2））因为R1、R2并联，所以R1、R2两端的电压均等于电源电压，通过电阻R2的电流I2===0.2A；根据W=Pt=UIt可得，通电100s电阻R2产生的热量Q2=I22R2t2=（0.2A）2×30Ω×100s=120J．答：（1）电源电压U是6V；（2）通电100s电流通过电阻R2产生的热量是120J．3、如图所示，是小勇设计的某电器设备的部分电路．电源电压9V保持不变，灯泡L标有“8V 4W”字样，电流表的量程为0～3A，电压表的量程为0～15V，滑动变阻器R2的最大阻值为20Ω．闭合开关S和S1时，电路消耗的功率为4.05W．（不计灯丝电阻随温度的变化）求：（1）小灯泡L的电阻；（2）开关S、S1、S2都闭合时，通过电流表的最小电流；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围．解：（1）因为灯的额定电压为U L=8V，额定功率为P L=4W，则由P=可得灯的电阻为：R L===16Ω；（2）闭合开关S和S1时，灯泡短路，R1单独接入电路，此时其两端电压为U=9V，又知电路消耗的功率为P1=4.05W由P=可得灯的电阻为：R1===20Ω；开关S、S1、S2都闭合时，两电阻并联，灯泡被短路，当R2全部接入电路时，电路中电阻最大，由I=可知此时，通过R1的电流为：I1===0.45A通过R2的电流为：I2===0.45A，并联电路中干路电流等于各支路电流之和，故I=I1+I2=0.45A+0.45A=0.9A；（3）当只闭合S2时，R2和L串联，由于灯泡正常发光时，电压为U L=8V，额定功率为P L=4W，额定电流为I L===0.5A＜3A，故电路中最大电流为I=0.5A，此时滑动变阻器两端电压为U′=U﹣U L=9V=8V=1V，滑动变阻器消耗的电功率为P1=U′I L=1V×0.5A=0.5W；只闭合S2时，灯和R2串联，灯正常工作电流为I L===0.5A；滑动变阻器消耗的功率为P=U2I=（U﹣U L实）I=（9V﹣IR L）I=9V×I﹣16Ω×I2=W﹣（4I ﹣）2W当4I﹣=0即I=A＜0.5A时，R2的功率最大P max=W=1.27W；故滑动变阻器R2的电功率变化范围为0.5W～1.27W．答：（1）小灯泡L的电阻16Ω；（2）开关S、S1、S2都闭合时，通过电流表的最小电流0.9A；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围0.5W～1.27W．4、如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，表有示数为1.0A，表的示数为6V；滑片P移向N端，闭合开关S，表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）R0消耗的最大电功率和滑动变阻器的最大阻值．解：（1）由电路图可知，滑片移到M端时，R连入阻值为0，只有定值电阻接入电路，电压表测电源电压，电源电压：U=U V=6V；IA=I0=1.0A，由I=可知，R0的阻值：R0===6Ω；（2）滑片在M点时，R0电压最大，消耗的功率最大，最大功率：P0最大===6W；滑片在N端时，滑动变阻器阻值全部接入电路，R与R0串联接入电路，电压表测R0两端电压，电路中电流：I′===A，滑动变阻器最大阻值：R滑最大====12Ω，答：（1）电源的电压为6V，电阻R0的阻值为6Ω；（2）R0消耗的最大电功率为6W，变阻器的最大阻值为12Ω．5、如图所示的电路中，电源电压保持不变，当开关S闭合，滑片P置于滑动变阻器b端时，电压表V1示数为12V，电流表A示数为0.4A；当滑片P移至滑动变阻器中点时，电压表V2的示数恰好等于V1示数的一半（滑片P处于任何位置灯泡均可发光，灯丝电阻不随温度而改变）．求：（1）滑动变阻器的最大阻值为多少？（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了多少？（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为多少？解：（1）有图示电路图可知，当开关S闭合，滑片P置于滑动变阻器的b端时，灯泡与滑动变阻器的最大阻值串联，电压表V1测电源的电压，电压表V2测灯泡两端电压，由题意可知，电压表V1示数为12V，电流表A示数为0.4A，则：电源的电压U=12V，电路中的电流I=0.4A，由I=可知，电路总电阻：R总=R L+R===30Ω﹣﹣﹣﹣﹣﹣﹣①当滑片P移至滑动变阻器的中点时，灯泡与滑动变阻器阻值的一半串联，由题意可知，电压表V2的示数恰等于V1示数的一半，即：U L=U=×12V=6V，此时滑动变阻器两端电压：U R=U﹣U L=12V﹣6V=6V，串联电路中各处的电流相等，灯泡电阻：R L=R﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②把②式代入①式可得：R L=10Ω，R=20Ω；（2）滑片P置于滑动变阻器的b端时灯泡消耗的电能：P L=I2R L=（0.4A）2×10Ω=1.6W，当滑片P移至滑动变阻器的中点时消耗的电功率：P L′===3.6W，滑片P的由变阻器的b端移至中点过程中，灯泡E消耗的电功率变化：△P=P L′﹣P L=3.6W﹣1.6W=2W．（3）当滑片P在a端时，滑动变阻器接入电路的阻值为零，只有灯泡接入电路，此时电路消耗的总功率最大，电路消耗的最大功率：P===14.4W；答：（1）滑动变阻器的最大阻值为20Ω．（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了2W．（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为14.4W6、如图甲所示，已知电源电压恒为4V不变，小灯泡L1标有“2.5V 0.2A”字样，设灯丝的电阻不随温度的变化而变化，求：（1）灯泡L1正常发光时的功率是多少？（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为多少？（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1能（选填“能”或“不能”）正常发光．（注意：此问不要求写出任何推断过程）解：（1）灯泡L1正常发光时的功率：P1=U1I1=2.5V×0.2A=0.5W；（2）灯泡正常发光时，滑动变阻器两端电压：U R=U﹣U1=4V﹣2.5V=1.5V，由I=可知，电阻阻值：R===7.5Ω；（3）由I=可知，灯泡L2的电阻：R2===7.5Ω，灯泡L2与电阻阻值相等，把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，闭合开关后，灯泡L1能正常发光；答：（1）灯泡L1正常发光时的功率是0.5W；（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为7.5欧姆．（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1能正常发光．7、把标有“2.5V 2W”的两个小灯泡并联到2.5V的电路中，两个小灯泡同时工作10min。

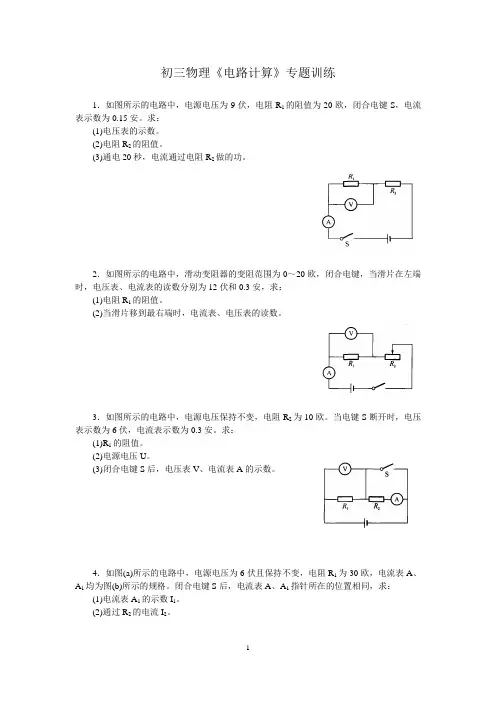

(完整版)初三物理《电路计算》专题训练(含答案)
初三物理《电路计算》专题训练1．如图所示的电路中，电源电压为9伏，电阻R1的阻值为20欧，闭合电键S，电流表示数为0.15安。
求：(1)电压表的示数。
(2)电阻R2的阻值。
(3)通电20秒，电流通过电阻R2做的功。
2．如图所示的电路中，滑动变阻器的变阻范围为0～20欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12伏和0.3安，求：(1)电阻R1的阻值。
(2)当滑片移到最右端时，电流表、电压表的读数。
3．如图所示的电路中，电源电压保持不变，电阻R2为10欧。
当电键S断开时，电压表示数为6伏，电流表示数为0.3安。
求：(1)R1的阻值。
(2)电源电压U。
(3)闭合电键S后，电压表V、电流表A的示数。
4．如图(a)所示的电路中，电源电压为6伏且保持不变，电阻R1为30欧，电流表A、A1均为图(b)所示的规格。
闭合电键S后，电流表A、A1指针所在的位置相同，求：(1)电流表A1的示数I1。
(2)通过R2的电流I2。
5．在如图所示的电路中，电源电压为6伏且保持不变。
断开电键S时，电流表的示数为0.2安。
闭合电键S时，电流表的示数变化了0.3安。
求：(1)5秒内通过电阻R1的电量。
(2)电键闭合时电阻R1、R2消耗的电能之比。
6．如图所示电路，电源电压为18伏且保持不变，滑动变阻器R2上标有“50欧1安”字样。
闭合电键S，移动滑片，当电流表示数为0.8安，电压表V2的示数为14伏。
求：(1)电阻R1的阻值。
(2)移动变阻器的滑片P，求电压表V1的最大值。
7．如图(a)所示电路中，电源电压为9伏且保持不变，电压表量程0～3伏、电流表量程0～0.6安，定值电阻R1＝20欧，滑动变阻器标有“15欧2安”字样。
闭合电键。
求：(1)当电流表的读数如图13－9(b)所示时，电阻R1两端的电压。
(2)滑动变阻器R2允许接入电路的最大阻值。
(3)整个电路所消耗的最大功率P。
8．如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20欧2安”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏。
(完整版)初中物理电学综合计算题
电学综合计算题1、（2013•绥化）某种电热水器，其电路图如下，R1为发热板，R2为保温电阻，S1是温控开关．当电热水器处于加热状态时，水被加热，达到设定温度时，S1自动断开，热水器处于保温状态．已知电阻R1=50Ω，R2=450Ω．求：（1）热水器内装有质量为2kg的水，当水的温度从20℃升高到40℃时，这些水吸收的热量是多少？（2）当电热水器处于加热状态时，电路中的电流是多大？（3）当热水器处于保温状态时，R1电功率为多少？2、（绥化2014）小丽的妈妈买了一台全自动豆浆机，如图甲所示。
图乙是豆浆机的主要结构：中间部分是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。
图丙是豆浆机正常工作时，做一次豆浆的过程中，电热管和电动机交替工作的“P－t”图象。
右表是这个豆浆机的主要技术参数。
请解答下列问题：(1)豆浆机正常工作时的最大电流是多大？(2)豆浆机正常工作，做一次豆浆，加热时消耗的电能是多少？(3)豆浆在正常工作状态下做一次豆浆，若大豆和清水总质量为1.5 kg，初温为20℃，豆浆沸腾时温度是100℃。
求豆浆机电热管的加热效率是多少？(已知大豆和清水的混合物的比热容及豆浆的比热容均为4.0×103 J/(kg·℃)，计算结果保留到小数点后一位)。
(4)在某一次豆浆机工作的时候，小丽将家里的其它用电器都关闭，她观察到豆浆机的电热管工作时，家里标有“1200 r/kW·h”字样的电能表转盘在1 min内转过了22转。
此时豆浆机的实际功率是多大？3、（绥化2015）.养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热．小明家买了一把养生壶（图甲），其铭牌如下表所示．型号HX-201504额定电压220V频率50Hz额定功率1210W小明关闭了家中的其它所有用电器，并在壶中加入初温为25℃的水，6min将水烧开（标准大气压下），求：（1）在加热过程中家用电能表（图乙）的转盘转了300转，此过程中养生壶消耗的电能是多少？（2）如果养生壶的热效率是87.5%，此过程中水吸收的热量是多少？（3）壶中水的质量是多少？（4）养生壶两端的实际电压是多少？（不考虑温度对电阻的影响）4、（绥化2016）如图所示的电路中，电源电压恒为6V，R1=6Ω，R2=20Ω，滑动变阻器R3的最大阻值为10Ω，当电路发生变化时，各电表保持完好且不超过量程．求：（1）闭合三个开关，电压表示数不为0，电流表A1示数为0.5A时，干路电流是多少？（2）闭合S、S1，断开S2，电压表示数不为0．当R3的阻值为多大时R3消耗的电功率最大？最大电功率是多少？5、如图电路中，电源电压为6V不变，滑动变阻器R2的阻值变化范围是0～20Ω，两只电流表的量程均为0.6A．当开关S闭合，滑动变阻器的滑片P置于最左端时，电流表A1的示数是0.4A．1、此时电流表A2的示数是多少？2、R1的阻值是多少？3、在保证电流表安全的条件下，滑动变阻器连入电路的电阻不得小于多少？6、如图是家庭常用的电热水壶，其铭牌数据如表所示．若加热电阻的阻值不随温度变化而改变，且此时的大气压为1标准大气压．则：额定电压 220V 额定加热功率 2000W容量 1.5L 频率 50Hz（1）电热水壶正常工作时，其加热电阻的阻值是多少欧姆？=4.2×103J/（kg （2）将一满壶20℃的水在1标准大气压下烧开，需要吸收多少热量？[C水•℃）]（3）烧开这壶水，电热水壶需要正常工作280S，求电热水壶加热效率是多少？7、如图所示是小丽家厨房安装的一个小厨宝。
初中物理电学计算题(共10篇)(共44页)
初中物理电学计算题(共10篇)[模版仅供参考，切勿通篇使用]初中物理电学计算题（一）:初中物理电学计算题20道有答案答案要详解例3.把一个欧的电阻与一个用电器串联后接到电压是7伏的电源上,要想使用电器消耗的功率是8瓦,则这个电源供给用电器的电流可能是（）安安安安[解析]本题将用电器消耗功率P限定为8瓦,其所加电压U、通过电流I 和自身电阻R均不知,用电器是与欧的电阻串联在7伏电源上的,通过用电器的电流和整个电路中的电流相同,I1=I2,即 ,解得用电器的电阻分别为R=2欧和R=欧,代入可得电流强度的可能值为I=2安和I=安.正确选项为A、C.例4.\x09一盏电灯接到220V的电源上使用时,功率为100W,如果将这个电源连上长导线,再接这盏灯使用,它的功率为81W,求导线上消耗的电功率?[解析]灯光电压U=220V时的功率P=100W,功率为时的电压为U′,且灯泡电阻不变.根据P=U2／R,得：P／P′=U2／U1,所以.这时,灯泡两端的电压U灯=I灯R灯=484Ω×9/22=198V.这时,加在导线上的电压为：U导=U－U灯=220V－198V=22V.则导线上消耗的电功率是P导／P′=IU导／IU′（灯泡、导线I相同）,P 导=22V×81W／198V=9W.∴导线上消耗的功率为9瓦.例5.将灯L接到电压为U的电路上时,灯的电功率为25瓦,若将灯L与一个电阻R串联后仍接在原电路上时,灯L消耗的电功率为16瓦,设灯丝电阻不变,则此电阻消耗的电功率是（）瓦瓦瓦瓦[解析]此题目为两种电路状态,即灯L直接接在电源两端,PL=25W,此状态可列出方程PL=U 2／RL=25W,当灯L与电阻R串联后接到原电路中,灯L两端电压为U2,此状态可列出方程 ,将此二方程求比：,则U／UL=5／4,UL／UR=4／1,根据分压公式：UL／UR=RL／R=4／1,在串联电路中,PL／PR=RL／R=4／1,则PR=4W.正确答案为B.例6.\x09如图1所示的电路,电源电压保持不变,当开关S闭合时,电流表的示数是安.开关断开后,电压表的示数是4伏,电阻R2的功率是瓦.则此时电流的示数是安.[解析]此题目为两种电路状态,其一是当开关S闭合时,R2被局部短路,R1′直接接电源两端,电路中的电流为安.由此状态可到方程I1=U／R1=当开关S断开后,R1和R2串联为第二种电路状态,此时伏特表测得R1两端电压U1=4V.电阻R2的功率P2为瓦.由第二种状态中电流相等,可列得方程：I2=U1／R1和I2=P2／(U－U1),即4V／R1=／(U－4V).由第一、第二状态所列方程联立可解得R1=20Ω.代入I2=U1／R1=4V／20Ω=正确答案为.例7.\x09将一盏灯接在电源电压不变的电路中使用时,它的电功率是40瓦.如果将灯L跟电阻R串联后接到同一电源上,电阻R10秒内电流做了36焦耳的功,此时灯的功率是瓦.（RL＞R）[解析]此题目的电路状态为两个.其一是灯L直接接到电源两端,则灯的功率为40W.由此状态可列出方程PL=U 2／RL=40W.其二是灯L 和R串联后再接入原电路,电阻R的功率为PR=WR／t=36J／10S=,则PR=I2R=(U／(R＋RL))2•R=,由两种状态所列方程求比PL／PR=(R＋RL)2／R•RL=40W／,可求得RL／R=9／1和RL／R=1／9（据题意舍）.在串联电路中PL′／PR=RL／R=9／1,∴PL′=9PR=9×=正确答案为.例8.甲、乙灯泡串联接入电压一定的电路中,甲灯的功率为P甲,乙灯的功率为P乙；若把甲灯和乙灯并联接入同一电路中,则甲灯的功率为 .[解析]当两灯串联接入电压一定的电路中,甲、乙两灯的功率分别为P 甲、P乙,P甲=U2/R甲,；甲、乙两灯并联在电路中,P甲′=U2／R甲.所以P甲′／P甲=U2／R甲÷U甲2／R甲=(U／U甲)2= ,∴ .例9.\x09把额定电压是伏的小灯泡和定值电阻R并联在某一电路中,灯泡正常发光,干路中的电流是安.若把它们串联在另一电路中,小灯泡的实际功率是它额定功率的1／4,这时定值电阻R消耗的电功率是瓦.则小灯泡的额定功率是多少瓦?[解析]根据P=I2R,∴由并联电路①由串联电路电流相等②联立①②可解得：I=,PL=U•I1=例10.如图3所示,R1=10欧,R2的最大电阻值为30欧,电源电压值为8伏,求变阻器R2连入电路的电阻为多大时,R2上消耗的电功率最大?最大为多少?[解析]设R2连入电路中的电阻为Rx时,其消耗的电功率最大为P,根据P=I2R有：P=I2Rx=(U／(Rx＋R1))2•Rx,,根据数学上方程 ,有实数根时,△=b2－4ac≥0求解.将上式整理为关于Rx的一元二次方程 ,因为Rx存在且有正根,所以△=(20P－64)2－4×P×100P≥0,解不等式得P≥瓦,所以R2消耗的最大电功率为瓦,将P=瓦代入原方程可以求得Rx=10Ω. 初中物理电学计算题（二）:初中物理电学的计算题怎么分析电路,该怎么判断用哪一个公式,简便方法!初中物理的电学是重点,但是其实真正到中考的时候考的都很简单.解题思路的话其实也是很模式化的.做初中的电学题,第一步当然是画电路图了.读完题之后,首先要将电路图画下来.没有给图的题目按照题中文字信息画图,给图的一般都是带各种开关的,按照文字信息将题中提到的分情况把所有电路图都画出来.有的人可能就是在这一步卡死,觉得画出来的东西简直比物理这门学科还要恶心,但是我的意见是,不管图看起来多恶心多头大先画下来再说,要的是最直观最符合题目描述的图.画完电路图,第二步,如果有必要的话,就是简化电路图.面对一个非常复杂的复合电路,做题者的任务就是要分析电流走向等等,然后将一个复杂的图分块儿,我不知道你们初中有没有学电动势,但是电压应该是学过的吧?把所有两端有导线相连的用电器/电阻都画成并联,一条电流流下来的画成串联,这步具体的工作是要经过仔细小心的思考的,要模拟电流走向.最后的成品是一幅由各种简单的串联并联电路组成的复合电路图,或者干脆就是简单的串联/并联电路.第三步就是要把题中已知的物理量、你要求的物理量和题中没给你也不用求但是在你分析电路中给你带来麻烦的未知量都标在图上,记住最好这里用不同的笔来区别已知量和未知量,以免不小心把未知量当成已知量代进式子.第四步是找各种物理量之间的逻辑关系.这种逻辑分析要求的就是各种很基本的电学计算公式,包括R,I,U,P,W等等,其实细数下来就那么几个.如果你认为找逻辑关系有困难的话建议从所求物理量入手,先把有可能能求出你要求的这个物理量的所有式子列出来,然后观察哪种情况已知量最多或者其中包含的物理量可以用已知量表示出来,就去试着推导；一条路走不通还可以试另一条.这种工作在做题的初期阶段可能比较费时间,但是等到题目做的比较多了手比较熟之后就会简单很多,甚至不用枚举所有情况一瞪图就知道应该用哪个公式.这个工作是别人帮不了的,基础题其实做上4、5道就能找到感觉的,难的题还是要看平时积累了.第五步也是最后一步就是列方程解答或者计算（因为有的稍微简单的题其实用不到列方程）.这一步要求一些数学的计算功底,当然,还有各种公式千万不能背错,要不就悲剧了.总体而言,最困难的还是分析电路,也就是第二步和第四步.第一步要求的语文的理解能力和第五步要求的数学计算硬功底都不是考核重点,理论上不会造成大困难.至于缜密的逻辑思维和公式的背诵就主要靠平时注意和努力了.不用灰心,物理其实就是背背公式,再做基础题练练手,有必要的话可能再做两道难题长长见识,也就没什么了.自信是很重要的,做题的时候千万不要慌乱,不然会影响你的逻辑分析的.加油\^~^/ 初中物理电学计算题（三）:初中物理电学计算题公式过程都对,就是把电源电压看错了,会扣几分,共五分一道题就是数据带错了，这是我的中考，是估分的关键，大家慎重对待如果用这个电压值的计算是在这题目的最后一部,扣1分；若是在中间步骤,其它的量的计算还要依赖于这个计算值的话,肯定是会带来整个计算结果的错误的,扣2-3分吧, 初中物理电学计算题（四）:初中物理电学公式大全初中物理电学计算题基本公式注意：我们尽量的把公式的文字记下来,而不是只记字母!1、欧姆定律：电流=（变形公式：U=IR 即伏安法求电阻原理）2、电功率：电流做功（消耗电能）的快慢,电功率越大,则灯泡越亮.A、（注意两套单位不要混淆表格）B、电功率=电压×电流P=UI注意:电学基本公式只有上面三个,其他的全部为导出公式,也就是说,你可以用这三个公式做所有题目,只是过程稍微复杂. （电功率的推导公式: ）3、电功、电能：由得W=Pt,所以、、、（适用于给出实际圈数、和电能表参数N的例如：5题）（用电能表测用电器功率,注意单位换算成统一的）4、电热：这个期中考试后再学,期中不考热量=电流的平方×电阻×时间在纯电阻电路中（如电灯电热器等）即电流做的功（消耗的电能）全部转化为热能电功（电能）=电热 W=Q 可推出：Q=Pt、、注意:应用公式时注意:以上所有公式只适用与同一段电路中,不同电路中,不可生搬硬套! （对应）串联并联电路的特点首先,要学会区分串联、并联电路.判断方式：看电流路径,如果只有一条电流路径则为串联；如果有两条或者多条电流路径,则为并联.串并联电路特点：串联电路并联电路电流关系串联电路中,各处的电流相等I = I1 = I2并联电路中,总电流等于各支路的电流之和I = I1＋I2电压关系串联电路两端的电压等于各部分电路两端的电压之和U = U1＋U2并联电路中,各支路两端的电压相等U = U1 = U2电阻关系串联电路的总电阻等于各串联电阻之和R = R1＋R2并联电路的总电阻的倒数等于各并联电阻的倒数之和分配规律串联电路中,各个电阻两端的电压跟它的阻值成正比U1：U2 = R1：R2并联电路中,各个电阻的电流跟它的阻值成反比I1：I2 = R2：R1上述特征的推广推论A、并联电路的总电阻计算公式的推广当只有两个电阻时,上式可化为：（最常用,初中阶段,电阻基本不超过两个）当电阻大小均一样时,上式可化为：（n为并联的电阻个数）推论B、串联电路中,电压,电功率,电功,电热与电阻的关系：即串联电路中,除了电流处处相等之外,电压、电功率、电功、电热与电阻均成正比并联电路中,电压、电功率、电功、电热与电阻的关系：即并联电路中,除了各支路两端的电压相等之外,电流,电功率,电功,电热与电阻均成反比解题小技巧1、串联电路意味着电流处处相等,所以如果能求电流,就先把电流求出.电流是连接各用电器之间的纽带.2、并联电路意味着各支路电压相等,所以能求电压,就先把电压求出.电压是连接各用电器之间的纽带.3、从上述推广中,可以看出与电有关的量和电阻（之比）关系密切.一个计算题,只要知道电阻或者电阻之比,那这个题目就基本可以做出了.任何题中,电阻、电源电压永远不变.（我的意思是它俩什么时候都能用随便用!）4、利用铭牌所能获取的信息：A、滑动变阻器“”： ;B、小灯泡等电器“”：；；；C、电能表：“”“”“”5、例如：实际电压为额定电压的一半,则实际功率为额定功率的四分之一6、两灯泡串联（P=I2R）,电阻大的灯泡亮；两灯泡并联（P= ）,电阻小的灯泡亮7、两灯泡串联时求电路两端能加最大电压,电路电流应取两灯泡中额定电流较小的电流值,计算U=IR总；两灯泡并联时求干路电流最大值,电路两端电压应取两灯泡中额定电压较小的电压值8、计算电流、常用,计算电阻、常用9、电学相关物理量有:电压(U),单位:伏特(V) 电流(I),单位:安培(A) 电阻(R),单位:欧姆(Ω)电功(W),单位:焦耳(J) 电热(Q),单位:焦耳(J) 电功率(P),单位:瓦特(W)有关用电器（灯泡）额定电压、额定功率、额定电流与实际电压、实际功率、实际电流间的关系的判定例（:3题）灯L1（220v 100w）和灯L2（220v 40w）（灯泡的亮度取决于灯泡实际功率的大小,功率越大,灯泡越亮）1、求额定电流：I额=P额∕U额I1额 =（5/11）A= I2额=（2/11）A=2、求电阻：R=U额2∕PR1 = 484Ω R2=1210Ω（R1﹤R2）3、正常发光时：L1比L2亮（因为P1＞P2）4、串联在电路中时,L2亮：因为：P1实=I2R1 P2实=I2R2 且R1﹤R2所以：P1实﹤ P2实即L2亮5、并联在电路中时,L1亮：因为：P1实=U2∕R1 P2实=U2∕R2 且R1﹤R2所以：P1实＞ P2 即L1亮6、P实︰P额 = U实2︰ U额2即,实际电压是额定电压的1∕n时,实际功率为额定功率的1∕n2 .电动机问题：消耗的电能W=UIt；产生的热能Q= I2Rt；得到的机械能W=UIt- I2Rt（U为电动机两端的电压,I为通过电动机线圈的电流,R为电动机线圈的电阻）初中物理电学计算题（五）:初中电学计算题题目&电路图：首先,你替换之后说有两个电表达到最大值,那么一定不可能是电压表,因为最大电压就是9V,电压表的两个两成分别是0~3和0~15,对吧其次,两个电流表都达到最大值是不可能是相同的量程,所以A2是0~3,A1取0~,对吧所以,A1为,总电压9V,所以R为15欧A2为3A,那么滑动变阻器的那条支路的电流为,电压9V,R滑为欧是吧初中物理电学计算题（六）:求30道八年级物理电学最基础的计算题,不要填空,选择!带答案（答案详细点）有电路图请发过来就是求电压,功率,电阻,电流等,物理电学计算经典练习解题要求：1.写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图1所示,已知R1=2Ω, R2=4Ω,U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2.（2A,8V）2．如图2所示,电流表示数为, R2=20Ω,通过R2的电流是,求：1) 电压表的示数；2) 电阻R1=?(6V30Ω)3. 如图3所示,电源电压为8V,R1=4R2,电流表A的示数为；求：电阻R1, R2各为多少欧?(200Ω50Ω)4. 如图4所示,电源电压U不变,当开关S闭合时,通过电阻R1的电流为3A.当电路中开关S断开时,R1两端电压为5V,R2的电功率为10W.求：电源电压U及电阻R1和R2的阻值.(15V 5Ω 10Ω)5.把阻值为300Ω的电阻R1接入电路中后,通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1）通过电阻R2的电流为多少?2）R2两端的电压为多少?3）5min内电流通过R2做功多少? ( )6. 如图5所示,电源电压恒为3V,知R1=12Ω, R2=6Ω.求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数7. 如图6所示,电源电压U不变,R1=6Ω.1) 当开关S断开时电流表A的示数为1A,求R1 两端的电压；2)当开关S闭合时电流表A的示数为, 求R2的电阻值.(6V 30Ω)8．如图7所示,定值电阻R1和R2串联,电源电压为7V,电流表的示数为, R2的电功率为求:电阻R2两端电压和电阻R1的电功率.(5V 1W)9．如图8所示,电源电压为8V,且保持不变.R1=4R2.当开关S断开时,电流表的示数为2A.求：1）电阻R1和R2的阻值各为多少欧?(4Ω 1Ω)2）当开关S闭合时电阻R1和R2的电功率各为多大?(16W 64W) 10．如图9所示,已知R1=6Ω,通过电阻R2的电流I2=, 通过电阻R1和R2的电流之比为I1： I2=2：3.求：电阻R2的阻值和电源的总电压.(4Ω 2V)11．如图10所示,灯上标有“10V2W”的字样.当开关S闭合时,灯L恰能正常发光,电压表的示数为2V.当开关S断开时,灯L的实际功率仅为额定功率的1/4.求：电阻R2的阻值.(60Ω) 12．如图11所示,当灯正常发光时,求：1）通过灯泡的电流是多少?2）电流表的示数是多少?( 3A)13. 如图12所示,A是标有“24V 60W”的用电器,E是串联后电压为32V的电源,S为开关,B是滑动变阻器.若确保用电器A正常工作,请把图中电路连起来,并求出滑动变阻器B中通过电流的那段电阻值和它消耗的电功率.(Ω 20W)14．如图13所示,电流表示数为,标有“6V 3W”的灯L恰正常发光,求:1)电阻R的阻值和通过R的电流；2）电流通过灯L和电阻R做功之比.(20Ω 5：3)15．如图14所示电源电压是36V并保持不变,灯L1的电阻为30Ω.当S1S2闭合时,电流表示数为,求：1）通过灯L1的电流是多少安；2) 灯L2的实际功率( )16．如图15所示, R1=500Ω, R2=250Ω,并联接在电源上,电流表示数为求：R1 、R2 的电功率分别是多少?(20W 40W)17.如图16所示,已知：R1=6Ω,S闭合时R2中的电流为3A,它此时消耗的功率是36W.求：电源电压U和电阻R1的功率各为多大?(12V 24W)18. 如图17所示,R1为定值电阻,R2为滑动变阻器,电源电压U 不变.当滑动变阻器的滑片P滑到a端和b端时,R1消耗的功率之比为9：1；且滑片P滑到a端时,电流表示数为6A, 滑片P滑到b端时,电压表的示数为8V.求：电阻R1和R2阻值各为多少?电源电压多大?(2Ω 4Ω 12V)19. 如图18所示,电源电压不变,调节滑动变阻器,使电压表读数为10V,滑动变阻器消耗的电功率为10W; 调节滑动变阻器到另一位置时,电压表读数为5V,滑动变阻器消耗的电功率为;求：电源电压和定值电阻R0的大小.(20V 10Ω)20. 如图19所示,电源电压不变,滑动变阻器的滑片P放在c处,已知ac的电阻值为滑动变阻器的总电阻的1/3,此时电压表的示数为6V,电流表示数为1A；当把滑片P放在滑动变阻器的最大阻值的b端时,电压表的示数为9V.求;在这两种情况下,灯泡L的功率各为多大?（灯L的电阻不变）21. 如图20所示,灯L的电阻和电源电压U不变,滑片P从滑动变阻器的中点移到b端时,电压表前后示数之比是：1.求：1）p在滑动变阻器的中点和p在b端时电灯L消耗的电功率之比；2）若滑动变阻器的最大阻值Rab=60Ω, 电灯L的电阻是多少?(:1 20Ω)22.如果将两个定值电阻R1和R2以某种形式连接起来,两端与电源接通,则电阻R1消耗的电功率为9W；如果将这两个电阻换另外一种形式连接起来后,两端仍与该电源接通,则电阻R1消耗的电功率为16W,且通过电阻R2的电流为4A.求：1）电源电压；2）电阻R1和R2的阻值为多大?（12V 4Ω 3Ω）23. 如图21所示,R0为定值电阻,当滑动变阻器的滑片P滑到M 点时,电压表示数为9V；当滑片P滑到N点时,变阻器连入电路的阻值为滑片P滑到M点时变阻器连入电路的阻值的5倍,此时电压表示数为已知R0=3Ω.求：1）电源电压；2）滑片P滑到N 点时变阻器的电功率.(12V )24. 如图22所示, 电源电压不变,电灯L的电阻不变.开关S闭合时,滑动变阻器的滑片P在中点c和端点b时,电压表的示数之比为3：4.求：1）.电灯L的电阻与滑动变阻器ab间的总电阻的比值等于多少?2).滑片P在c和b时,电灯L的电功率之比等于多少?(1:2 9:4)25．一个电热器接在电压为220V的电源上,电热器的电功率为25W;在使用时,发现它产生热太快,需要将它功率变为16W.如果电源电压不变,且电热器的电阻不随温度变化,求：1）应给电热器串联一个阻值多大的电阻R?2)改装后电阻R消耗的电功率有多大?(484Ω 4W)26．如图23所示,R0=5Ω.当滑动变阻器R的滑片P由某一位置滑到另一个位置时,电压表的示数由4V变为8V,并且滑动变阻器前后两次消耗的功率之比为25：1.求：1）电源电压为多大?2）当滑动变阻器R的滑片在这两个位置时,分别使用的阻值为多大?(9V 4Ω 40Ω)27．如图24所示,灯丝电阻为RL且保持不变.已知：R1=2RL,电源电压U=10V并且不变.先闭合开关S,并调节滑动变阻器的滑片P,使它位于变阻器电阻R2的A处,这时它的功率为2W;后断开开关S,并调节滑片P使它位于R2的B处,这时R2的功率为电压表先后的示数之比为2：1.求：1）先后通过R2的电流IA与IB之比；2）开关S断开,滑片位于R2的B处时,R2接入电路的电阻值为多大?(2:1 4Ω)28. 如图25所示,电路两端的电压U=6V且保持不变.L是标有“6V3W”的灯泡,它的电阻不随温度变化.滑动变阻器的滑片位于某一位置时,电压表的示数为U1,滑动变阻器消耗的电功率为P1；移动滑片到另一位置时,电压表的示数为U2,滑动变阻器消耗的功率为P2.要使U2＝2U1,P2＝P1滑动变阻器的总电阻至少是多少欧?(24Ω)29．如图26所示,电源电压保持不变,S1和S2是两个可以同时断开或同时闭合的联动开关.已知：R1=12Ω,当两个开关同时处于某一工作状态（断开或闭合）时,R3的功率P3为; 当两个开关同时处于另一工作状态时,电流表的示数为2A,此时的功率P2为12W.求：电源电压和R2、 R3的阻值各为多少?(12V 12Ω 36Ω或4Ω)30．如图27所示,电源电压保持不变,灯L的电阻RL>R2,电阻R1=10Ω.当开关S闭合,滑动变阻器的滑片P在a端时,灯L正常发光,电流表的示数为,若此将开关S断开,电流表的示数改变了；如果开关S仍是断开的,滑片P移动到b端时,变阻器消耗的功率为1W.求：这时灯L的实际功率.()31．如图28所示的电路中,电源电压为12V,并保持不变,灯丝电阻不变.灯L1与L2的电阻之比为R1:R2=1:3.将S掷向1时,R3的功率为1W,电压表的示数为U1；将S掷向2时,R4的功率为4W,灯L1正常发光,电压表的示数为U2,且U2=2U1.求：（1）灯L1的额定功率（2）灯L1的电阻值VL1L2R4S2R3S1图28 图2932如图29所示,灯L1的电阻R1是灯L2电阻R2的1/2.电源电压为10V并保持不变.S1、S2为开关.当闭合S1,断开S2时,灯L1正常发光,电阻R3消耗的功率为2W,电压表的示数为U1；当闭合S2,断开S1时,电阻R4消耗的功率为1/4W,电压表的示数为 .求：（1）灯L1的额定功率.（2）电阻R4的阻值.33．如图30所示,电源电压恒定,R的最大阻值为20欧,P为滑片.当P移至a端,S闭合时,灯L1正常发光,电流表示数为安；当P 移至b端,S断开时,电压表的示数为伏.（RL∠R）求（1）灯L的电阻；（2）电源电压；（3）P移至b端,S断开时,灯L的实际功率.图3034．如图31所示,电源电压为220V,R1、R2、R3为定值电阻,但是它们的具体数值都没有标注,知道它们电阻的可能值是44Ω、88Ω、176Ω或220Ω.闭和开关S,在断开S1、S2与闭和S1、S2两种状态下,电流表的示数之比为1:10.电路消耗的电功率有四种可能的情况,其中消耗电功率的最大值为1100W.求：（1）R2的电阻值.（2）在开关S闭和,S1、S2断开的状态下,电压表示数可能的值各是多少?AVR1R3R2S1SS2图3135．小明家有一电热水壶,铭牌如下表所示,现他在壶中装上3L20℃的水[C水=×103J/（Kg•℃）].求：（1）壶中所装水的质量?（2）在额定电压下烧开这些水需要多少分钟?（3）若在用电高峰期,电热水壶的实际电压为额定电压的90%,则此时该热水壶的实际电功率为多少?额定电压220V额定电功率840W频率50HZ容量4L瓶重2Kg36．下表是安吉尔牌饮水机的主要技术参数,请根据表中的参数计算下列有关问题（1）如果只闭合加热开关,该饮水机正常工作时的电流是多少? （2）如果引水机里的水的初温是20℃,加热1小时,可使5L的水升高到90℃,则①这些水需要吸收多少热量?[C水=×103J/（Kg•℃）]②按这种情况计算饮水机正常工作时的加热效率是多大?型号YLR2—5—X（16L—SX）B额定电压220V额定频率50HZ加热功率500W制冷功率112W制热水能力≥90℃ 5L/h37．电热淋浴器分为储水式和无水箱式两种.储水式淋浴器要用较长时间把水箱中的水加热,待水温达到要求后用水箱中的热水淋浴.无水箱式淋浴器使冷水流过电热器就达到要求的温度而立即从喷头中流出供淋浴.请你利用以下数据通过计算说明家庭电路中不宜使用无水箱式电热淋浴器.冷水温度：16℃淋浴所需热水温度：38℃淋浴所需热水流量：4×10-3m3/min= 10-3m3/s水的比热容：×103J/（Kg•℃）家庭照明电路中允许通过的最大电流为：5A38．小李家买回一台新型快速电热水壶,此壶是在热胆中储水,由电热管加热工作的；电热水壶的铭牌上标有如下数据；其瓶内部工作电路可简化为如图所示,当瓶内水烧开时,其温控开关S 自动断开,电热水壶处于保温状态,问：（1）电热水壶装满20℃的水烧开至少需要耗电多少?其正常加热时间至少多少分钟（一标准大气压下）?（2）小李实际测量了其加热时间,发现比计算值要长,其可能原因是什么（至少说出两个）（3）要使电热水壶满足保温功率,图中R0电阻应取多大值?型号容量额定功率保温功率额定电压1DE—102756W41W220V220VR1R0S电热管39．有两档功率的电饭锅,铭牌上附有电路图,并标出高档功率是1Kw,低档功率标出的数值已模糊不清,现闭合S1、断开S2,测得R1上的功率为90W,则电饭锅的低档功率值可能是多少?（电源电压不变）S2S1R1R2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理电学部分计算专题训练
1、标有“220V 800W”的用电器串联一个变阻器，让用电器在220伏和200伏的电压间工作。
电路的电源电压为220伏，求：（设用电器的电阻是不变的）
（1）用电器的电阻多大？
（2）应选变阻范围为多大的滑动变阻器？
2、把电阻R1和R2串联后接到电压为12伏的电路上时，通过R1的电流为0.3安，R2上两端的电压为4.5伏。
若将R1和R2并联后接到同一电路上，求：
（1）并联后电路的总电阻为多少？
（2）通过R1、R2的电流强度各是多少？
3、把电阻R1和R2串联后接到电压为12伏的电路上时，通过R1的电流为0.3安，R2上两端的电压为4.5伏。
若将R1和R2并联后接到同一电路上，求：
（1）并联后电路的总电阻为多少？（2）通过R1、R2的电流强度各是多少？
4、一灯泡和变阻器串联，接在54伏的电源上，而灯泡两端所需的电压为36伏，灯泡的电阻r=10欧。
欲使灯泡上电压恰好是36伏，串联的变阻器接入电路的电阻丝电阻为多少？
5、某电灯正常工作时，灯的两端电压为24伏，电灯中通过的电流为0.5安。
若把它接在36伏的电源上，要使灯正常工作，需要串联一个多大的电阻？
6、灯泡L1上标有“80Ω0.1A”，灯泡L2上标有“20Ω0.2A”。
将它们并联接在某电源两端,在不损坏灯泡的情况下,恰使其中的一只小灯泡正常发光。
求：
（1）电源电压是多大？
（2）此时干路电流是多大?
7、如图13所示电路，已知电源电压为6V，R1的阻值为2Ω，R2的阻值为3Ω，R3的阻值为6Ω。
求（1）S1、S2都闭合时电流表的示数；（2）S1、S2都断开时电路的总功率。
图13
8、一灯泡和变阻器串联，接在54伏的电源上，而灯泡两端所需的电压为36伏，灯泡的电阻r=10欧。
欲使灯泡上电压恰好是36伏，串联的变阻器接入电路的电阻丝电阻为多少？
9、图9是广东顺德市伟士德电器燃具厂生产的电热开水瓶的铭牌。
经实践验证，当开水瓶内装有体积为2L、温度为20℃的水时，电热开水瓶正常工作25min可将水加热至沸腾（当时气压为标准大气压）。
求：（1）电热开水瓶在烧水过程中消耗的电能是多少焦？
（2）如果在用电高峰时间使用，电源的实际电压只有198V，则此时该电热开水瓶的电热开水瓶
型号WSD880
电源220V—50HZ
额定功
700W
率
容量 5.5L
10、在图11所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V 时，电流表示数为0.5A；当电压表的示数为7.2V时，电流表示数为0.3A，则电阻R0为多少Ω，电源电压为多少V．
11、如图所示，电源电压不变，当S1闭合，S2断开时，电流表读数是0.4A，电压表读数是2V，当S1断开，S2闭合时，电流表读数为0.2A,电压表读数是4V。
求：(1) R1、R2的阻值
(2)定值电阻R的阻值和电源电压。
12、各种家用电器进入了普通家庭后，楠楠同学统计出家里现有家用电器及其额定功率分别如下：（额定电压均为220伏）
（1）楠楠同学家安装的电能表如图13所示，问她家里的电路能承受的用电器的最大功率是多少？简要写出计算过程。
（2）楠楠家想再买一个900瓦的电热水器，请你分析一下，
新增加这个用电器后，可能会出现什么现象？通过计算说明理由。
她家的用电器在使用过
程中应注意什么？
13、如图11所示，电源电压为18.5V，定值电阻R0＝10Ω，当S1、S2都闭合且滑片P置于滑动变阻器的右端时，电流表的读数是2.22A，当S1、S2都断开且滑片P置于滑动变阻器的
中点时，电流表读数为0.5A，灯泡正常发光．求：
（1)滑动变阻器的最大电阻值．
(2)灯泡的额定功率及其电阻值．
14、饮水机是一种常见的家用电器，其工作原理可简化为如图所示的电路，其中S是一个
R为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S 温控开关，1
自动切换到另一档，饮水机便处于保温状态。
（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态。
R的（2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻2
阻值（不考虑温度对阻值的影响）。
15、如图所示，R1=20Ω，R2=40Ω，电源电压、灯丝电阻保持不变。
（1）当开关S1、S2都闭合时，电流表A1的示数是0.6A，小灯泡恰好正常发光，请求电源电压和小灯泡的额定电压各多少？
（2）当开关S1、S2都断开时，电流表A2的示数是0.2A，求小灯泡的电阻和实际功率？
（3）小灯泡的额定功率是多少？
参考答案及部分解答提示
1、U2=U1=I1R1 =0.4×10=4（伏）
I2= U2 / R2 =4/20=0.2（安）
I= I1 + I2 =0.4+0.2=0.6（安）
2、（1）9.4Ω（2）0.44A 0.6A
3、（1）9.4Ω（2）0.44A 0.6A
4、5欧
5、30Ω
6)（1）4V （2）0.25
7、解：S1、S2都闭合时，R2、R3并联总电流I=U/ R2+ U/ R3=6/3+6/6A=3A
S1、S2都断开时，R1、R2串联总功率P=U2/( R1+R2)=36/(2+3)W=7.2W 答：电流表示数为3A，总功率为7.2W。
8、5欧
9、解：（1）W＝Pt＝700W×25×60s＝1.05×106J
（2）设额定功率为P＝U2/R …………①
实际功率为P实＝U实2/R …………②
①/②＝P/P实＝U2/U实2
解之得:P实＝PU实2/U2＝700W×(198V)2/(220V)2＝567W
10、6 9
11、（1）5Ω20Ω（2）10Ω，6V
12、（1）P大=UI=220×10=2200（W）
（2）P=P1+P2+P3+P4+P5+P6+P7=200+250+90+225+125+700+500=2090（W）
因为电能表允许的最大负荷P大=2200W,若增加一个900W的电热水器，所有用电器一起工作
时，P 总=2090+900=2990W 比最大负荷大很多， 令电能表过载，所以，可能会损坏电能
表，甚至引起火灾。
她家里的用电器使用应注意不能同时使用，应分开使用，或者进行线路改 造后再添置电热水器。
13、解：（1)当S 1、S 2都闭合且滑片P 置于滑动变阻器的右端时，流过R0的电流 流过滑动变阻器的电流I ＝2.22 A －1.85 A ＝0.37A
滑动变阻器的最大电阻值：
(2)当S 1、S 2都断开且滑片P 置于滑动变阻器的中点时，变阻器与灯泡串联
电路中总电阻：
灯泡的电阻：
灯泡的额定功率：
14、（1）S 接a 为保温状态，S 接b 为加热状态
（2）加热时，1R 工作，2R 断开Ω===88550)220(2
21W V P U R 保温时1R 与2R 串联
A W R P I 18888'1=Ω== Ω===2201220A
A I U R Ω=Ω-Ω=-=1328822012R R R
15、(1)U 总=12V UL=12V
(2)RL=20Ω P 实=0.8W (3)P 额=7.2W。
