模具设计说明书
模具毕业设计说明书
模具毕业设计说明书模具毕业设计说明书一、引言模具是现代工业生产中不可或缺的重要工具之一。
它以其精密的制造工艺和高度可定制化的特点，在汽车、电子、航空航天等领域发挥着重要作用。
本篇文章旨在介绍我所设计的一款模具，并详细阐述其设计理念、制造工艺以及应用前景。
二、设计理念1.1 设计目标本次毕业设计的目标是开发一款用于汽车零部件生产的模具。
该模具应具备高效率、高精度和可重复使用的特点，以满足汽车行业对于零部件生产的需求。
1.2 创新点为了提高生产效率和降低成本，本设计采用了先进的CAD/CAM技术，实现了模具设计的数字化和自动化。
同时，还引入了3D打印技术，使得模具的制造更加灵活和快速。
1.3 设计原则在模具设计过程中，我们遵循了以下原则：（1）功能性：模具应能够满足零部件的尺寸精度和表面质量要求，确保零部件的装配性能。
（2）可靠性：模具应具备良好的耐磨性和抗腐蚀性，以确保长时间的稳定运行。
（3）可维护性：模具应设计成易于维护和更换零部件的结构，以便及时修复和更换损坏的部件。
三、制造工艺2.1 模具设计在模具设计过程中，我们首先进行了零部件的三维建模和装配。
然后，利用CAD软件对模具进行了结构分析和优化，确保其刚度和稳定性。
最后，根据设计结果生成了模具的数控加工程序。
2.2 模具制造为了提高模具的制造效率和精度，我们采用了先进的数控机床和高速切削工艺。
同时，还利用了3D打印技术，制造了模具的一些复杂部件。
这种组合制造工艺不仅提高了制造速度，还保证了模具的精度和质量。
四、应用前景3.1 汽车行业汽车行业是模具的主要应用领域之一。
随着汽车产量的增加和产品更新换代的加速，对于高精度、高效率的模具需求也越来越大。
本设计的模具正是为了满足这一需求而设计的，具有广阔的市场前景。
3.2 电子行业随着电子产品的普及和更新换代的速度加快，对于电子零部件模具的需求也在不断增加。
本设计的模具可以应用于电子行业中的塑料零部件生产，为电子产品的制造提供可靠的支持。
注塑模具设计说明书
注塑模具设计说明书一、项目背景：注塑模具是一种用于塑料注射成型的工具，是实现塑料产品批量生产的重要设备之一。
注塑模具的设计质量直接影响着产品的成型质量和生产效率。
本文档旨在详细说明注塑模具的设计要求和流程，为后续模具制造和使用提供指导。
二、设计目标：1. 实现塑料产品的准确成型，保证产品尺寸和外观质量的一致性；2. 提高生产效率，降低生产成本；3. 提高模具的使用寿命，减少维护和更换成本；4. 考虑模具的可拆卸性，方便清洗和更换模具部件。
三、设计要求：1. 产品设计要求：a. 确定产品的尺寸和外观要求，提供详细的产品图纸和规格说明；b. 需要考虑产品的材料特性，如塑料的热胀冷缩性，流动性等；c. 确定产品的成型方式和注塑工艺参数。
2. 模具结构设计要求：a. 考虑产品的成型方式，确定模具的结构类型，如单腔模具、多腔模具等；b. 在满足产品尺寸和外观要求的基础上，尽量减小模具的尺寸和重量；c. 考虑模具的使用寿命，采用耐磨、耐腐蚀的材料，优化工艺和热处理；d. 考虑模具的冷却系统，保证注塑过程中材料的快速冷却和成型周期的缩短；e. 考虑模具的导向系统和定位系统，确保模具运动的准确性和稳定性；f. 考虑模具的拆卸性，方便清洗和更换模具部件。
3. 模具零件设计要求：a. 模具芯、模具腔、模具板等零件的尺寸要与产品尺寸要求一致；b. 避免尺寸过小、壁厚过薄等问题，确保零件的强度和刚性；c. 考虑零件的加工工艺，尽量减少加工难度和成本；d. 避免零件之间的干涉和碰撞，确保模具的正常运作；e. 采用标准化零件，方便制造和更换。
四、设计流程：1. 了解产品需求：与产品设计师沟通，收集产品图纸和规格说明；2. 制定模具设计方案：根据产品需求，确定模具的结构类型、尺寸和重量等；3. 进行模具设计：进行模具零件的设计，包括模具芯、模具腔、模具板等；4. 完善模具设计：考虑模具的冷却系统、导向系统、定位系统等；5. 优化模具设计：通过模拟和分析，优化模具结构和零件设计，提高模具的性能；6. 完成模具图纸：根据设计结果，绘制模具图纸，包括三维模型和二维工程图；7. 制造模具：将模具图纸提供给模具制造厂家，开始制造模具；8. 调试模具：完成模具制造后，进行模具调试和试模，保证模具的正常运行；9. 交付使用：完成模具调试后，交付给使用方，并提供模具的维护和保养指南。
套管塑料模具设计说明书
套管塑料模具设计说明书套管塑料模具设计说明书一、引言套管塑料模具设计说明书旨在详细阐述套管塑料模具的设计过程和技术要求。
本文档为设计师提供了必要的指导，确保设计过程中的准确性和可行性。
二、产品描述1. 产品概述：描述套管塑料模具的用途、功能和特点。
2. 产品规格：详细说明套管塑料模具的尺寸、形状、材料以及其他技术要求。
三、设计要求1. 材料选择：根据产品规格，选择适合的塑料材料，考虑其物理和化学性质、成本等因素。
2. 模具结构设计：根据产品形状和要求，设计合理的模具结构，确保产品的精确度和稳定性。
3. 模具零件设计：详细说明模具的各个零件的尺寸、形状和材料，确保其与产品配合良好。
4. 模具加工工艺：指定适用的加工工艺和设备，确保模具的制造过程顺利进行。
四、设计流程1. 概要设计：根据产品要求，进行初步的模具结构设计和尺寸预估。
2. 详细设计：根据概要设计，进行模具各部分的详细设计和尺寸精确计算。
3. 验证分析：利用计算机辅助设计软件对模具结构进行验证和分析，确保其符合产品要求。
4. 修改完善：根据验证分析结果，进行必要的修改和优化，确保模具设计的可行性和稳定性。
5. 完成设计：完成模具设计，并进行相关文档记录和归档。
五、生产要求1. 模具制造工艺：详细描述模具的制造工序和工艺流程，确保模具能够按照设计要求进行制造。
2. 检测要求：阐述需要进行的模具检测和测试项目，确保模具的质量和可靠性。
3. 维护保养：提供模具的维护保养指南，确保模具在使用过程中的可靠性和寿命。
六、附件本文档涉及的附件包括但不限于下列文件：1. 套管塑料模具设计草图和绘图文件2. 材料选择和规格表3. 模具加工工艺流程图4. 模具验证和分析报告七、法律名词及注释1. 模具：专门用于制造塑料制品的工具。
2. 套管：一种用于连接、固定或保护电线、电缆等的管状零部件。
3. 生产要求：指模具制造过程中需要遵循的技术要求和操作规范。
注塑模具设计说明书
注塑模具设计说明书一、引言注塑模具是一种用于制造塑料制品的重要工具。
它具有精密设计和制造的特点，直接影响到注塑成型工艺的质量和效率。
本文档旨在提供一个注塑模具设计的详细说明书，以帮助使用者了解并正确使用注塑模具。
二、设计原则1. 功能性设计：注塑模具设计的首要目标是确保塑料制品的质量和精度。
需要考虑到产品的形状、尺寸、结构等因素，确保模具能够精确地复制产品的形状。
2. 可靠性设计：模具在长时间运行过程中需具有足够的可靠性和稳定性。
设计时应考虑到材料的选择、结构的合理性、工艺性能等因素，以确保模具能够长时间稳定运行。
3. 高效性设计：注塑模具的设计还要考虑到生产效率的提高。
在保证产品质量的前提下，优化流程、减少工序、提高生产速度等都是设计中需要考虑的因素。
三、设计要点1. 产品参数分析：仔细研究产品的形状、尺寸、材料等参数，并根据不同产品的要求进行合理设计。
2. 模具结构设计：根据产品的特点设计合理的模具结构，包括模具的分型面、脱模方式、冷却系统等。
3. 材料选择：根据产品和模具的要求选择合适的材料，考虑材料的韧性、硬度、耐磨性等因素。
4. 流道系统设计：设计合理的流道系统，以保证熔融塑料流动均匀，避免短流、死角等问题，提高注塑成型过程的效率。
5. 冷却系统设计：优化冷却系统的设计，保证塑料在注塑过程中能够迅速冷却固化，提高生产效率并减少翘曲、变形等问题。
6. 模具表面处理：根据产品的表面要求进行合适的模具表面处理，包括抛光、喷涂等，以提高产品的表面质量。
7. 模具装配：模具设计时应考虑装配的便利性和准确性，保证模具能够容易安装和拆卸。
四、注意事项1. 安全操作：在使用注塑模具时，必须严格遵守相关的操作规程和安全要求，保证操作人员的人身安全。
2. 维护保养：定期对模具进行清洁和维护保养，保证模具的正常运行和寿命的延长。
3. 记录维护：对模具的使用情况进行记录，包括使用次数、维修情况等，以便及时调整维修周期和保养计划。
模具设计说明书

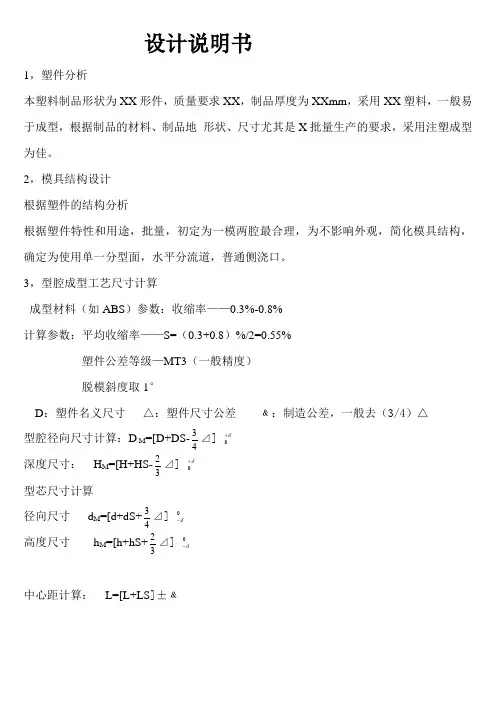

设计说明书1，塑件分析本塑料制品形状为XX形件，质量要求XX，制品厚度为XXmm，采用XX塑料，一般易于成型，根据制品的材料、制品地形状、尺寸尤其是X批量生产的要求，采用注塑成型为佳。
2，模具结构设计根据塑件的结构分析根据塑件特性和用途，批量，初定为一模两腔最合理，为不影响外观，简化模具结构，确定为使用单一分型面，水平分流道，普通侧浇口。
3，型腔成型工艺尺寸计算成型材料（如ABS）参数：收缩率——0.3%-0.8%计算参数：平均收缩率——S=（0.3+0.8）%/2=0.55%塑件公差等级—MT3（一般精度）脱模斜度取1°D：塑件名义尺寸△：塑件尺寸公差﹠：制造公差，一般去（3/4）△型腔径向尺寸计算：D M=[D+DS-34⊿]δ+深度尺寸：H M=[H+HS-23⊿]δ+型芯尺寸计算径向尺寸d M=[d+dS+34⊿]0δ-高度尺寸h M=[h+hS+23⊿]0δ-中心距计算：L=[L+LS]±﹠4.型腔壁厚和底板厚度由于采用镶拼式结构，模仁所受的力最终传递到凸模、凹模上，考虑冷却和所给毛坯尺寸，该设计去模仁型腔毛坯尺寸为100X100X405，斜滑块设计抽拔距离S取XX 推出距离计算：H=S×ctg25°，取XX6注塑机的选择。
通过方案选择以及模具的整体尺寸估算，选择XS-ZY-125型注塑机。
参数：理论注塑量——125cm3注射压力——120Mpa锁模力——900KN最大注射面积——320 cm3最大模厚——300mm最小模厚——200mm模板行程——300mm喷嘴半径——R6喷嘴孔径——∅4mm两杆推出——两顶杆距离230mm顶出杆最大距离190mm定位孔∅100mm7，注塑机的校核实际注塑量约为V=V1X2+0.5V1＜理论注射量X0.85 则注射量满足要求锁模力的计算：模腔的塑料压力常取为20-40Mpa则所需锁模力F=A X P＜F锁所以锁模力能够满足开模行程校核：S开=300＞S 开模行程满足要求8衬套设计选取独立标准衬套，凹坑球半径比喷嘴球头半径大1-2mm，锥角取2°-6°9分流道设计半圆形10浇口设计侧浇口，矩形断面，深1.5，宽1.长211，推出机构推板推出推杆推出12排气槽设计根据本塑料的性能采取深度为0.0213模架的选择根据PRO-E现有的标准化模具模架库选择合理的模架。
模具设计说明书(完整)
课程设计说明书橡塑制品设计及成型模具课程设计学院机械与汽车工程学院专业材料成型及控制工程学生姓名骆君指导教师麻向军提交日期 2011年07月 12日课程设计任务一、设计任务本次课程设计的任务是针对一个塑料仪器盖，如图一所示，设计一个成型模具。
塑件外形结构比较简单，其技术要求如下：1、塑料不允许有裂纹、变性缺陷；2、脱模斜度30′~1°3、未注圆角R2~R3。
二、设计要求课程设计时间为2周，设计中要完成以下工作量：1、塑件零件图1张（另行分配）。
2、模具装配图1张（A0或A1）。
3、模具零件图4～5张（必须有1张手工绘图），包括凸模、凹模、型芯等。
4、设计说明书1份。
目录第一章概论 ............................................................................................................. 错误！未定义书签。
一、塑料成型模具及其在塑料成型加工中的作用 ................................................. 错误！未定义书签。
二、成型模具课程设计目的 ..................................................................................... 错误！未定义书签。
第二章模具结构形式及注塑机确定 ............................................................................. 错误！未定义书签。
一、塑件成型工艺性分析 ......................................................................................... 错误！未定义书签。
SOLIDWORKS 模具设计用户指南说明书
SOLIDWORKSMold Design Using SOLIDWORKS Dassault Systèmes SolidWorks Corporation175 Wyman StreetWaltham, MA 02451 U.S.A.© 1995-2022, Dassault Systemes SolidWorks Corporation, a Dassault Systèmes SE company, 175 Wyman Street, Waltham, Mass. 02451 USA. All Rights Reserved.The information and the software discussed in this document are subject to change without notice and are not commitments by Dassault Systemes SolidWorks Corporation (DS SolidWorks).No material may be reproduced or transmitted in any form or by any means, electronically or manually, for any purpose without the express written permission of DS SolidWorks.The software discussed in this document is furnished under a license and may be used or copied only in accordance with the terms of the license. All warranties given by DS SolidWorks as to the software and documentation are set forth in the license agreement, and nothing stated in, or implied by, this document or its contents shall be considered or deemed a modification or amendment of any terms, including warranties, in the license agreement.For a full list of the patents, trademarks, and third-party software contained in this release, please go to the Legal Notices in the SOLIDWORKS documentation.Restricted RightsThis clause applies to all acquisitions of Dassault Systèmes Offerings by or for the United States federal government, or by any prime contractor or subcontractor (at any tier) under any contract, grant, cooperative agreement or other activity with the federal government. The software, documentation and any other technical data provided hereunder is commercial in nature and developed solely at private expense. The Software is delivered as "Commercial Computer Software" as defined in DFARS 252.227-7014 (June 1995) or as a "Commercial Item" as defined in FAR 2.101(a) and as such is provided with only such rights as are provided in Dassault Systèmes standard commercial end user license agreement. Technical data is provided with limited rights only as provided in DFAR 252.227-7015 (Nov. 1995) or FAR 52.227-14 (June 1987), whichever is applicable. The terms and conditions of the Dassault Systèmes standard commercial end user license agreement shall pertain to the United States government's use and disclosure of this software, and shall supersede any conflicting contractual terms and conditions. If the DS standard commercial license fails to meet the United States government's needs or is inconsistent in any respect with United States Federal law, the United States government agrees to return this software, unused, to DS. The following additional statement applies only to acquisitions governed by DFARS Subpart 227.4 (October 1988): "Restricted Rights - use, duplication and disclosure by the Government is subject to restrictions as set forth in subparagraph (c)(l)(ii) of the Rights in Technical Data and Computer Software clause at DFARS 252-227-7013 (Oct. 1988)."In the event that you receive a request from any agency of the U.S. Government to provide Software with rights beyond those set forth above, you will notify DS SolidWorks of the scope of the request and DS SolidWorks will have five (5) business days to, in its sole discretion, accept or reject such request. Contractor/ Manufacturer: Dassault Systemes SolidWorks Corporation, 175 Wyman Street, Waltham, Massachusetts 02451 USA.Document Number: PMT2305-ENGContents IntroductionAbout This Course . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2Prerequisites . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2Course Design Philosophy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2Using this Book . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2Laboratory Exercises . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3A Note About Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3Conventions Used in this Book . . . . . . . . . . . . . . . . . . . . . . . . . . . 3About the Training Files. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3Training Templates. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4Windows. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4Use of Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5Color Schemes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5SOLIDWORKS Plastics. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6More SOLIDWORKS Training Resources. . . . . . . . . . . . . . . . . . . . . . 6Local User Groups . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Lesson 1Surface Concepts and Imported GeometryCourse Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Surfaces in Mold Design. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83D Model Types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9Wireframe Models . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9Surface Models. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9Solid Models. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9Geometry vs Topology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9What is a Solid? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11Euler’s Formula . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11iContents SOLIDWORKSii Behind the Scenes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Adjusting FeatureManager Settings . . . . . . . . . . . . . . . . . . . . . . . 12 Extruded Surface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Turning on the Surfaces Toolbar . . . . . . . . . . . . . . . . . . . . . . . . . 13 Planar Surface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Trim Surface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Untrim Surface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Face Curves and Mesh Preview . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Surface Types. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Four-Sided Surfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Knit Surface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Gap Control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Creating Solids from Surfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Create Solid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Thicken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Summary. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Decomposing a Solid into Surfaces . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Delete Face. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Additional Surface Concepts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Boolean Operations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Edges vs. Holes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Surfaces Concepts Takeaways . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Importing and Mold Design . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Modeling Kernels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Contents of a CAD File . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 File Formats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 Format Recommendations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 File Translation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 Why Do Imports Fail? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 SOLIDWORKS Import Options. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 3D Interconnect for Native File Formats . . . . . . . . . . . . . . . . . . . 30 3D Interconnect for Neutral File Formats. . . . . . . . . . . . . . . . . . . 31 Case Study: Importing a STEP File . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Import Diagnostics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 Addressing Errors in 3D Interconnect Imports. . . . . . . . . . . . . . . 34 Another Option. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 Comparing Geometry. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 Addressing Translation Errors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 Repairing and Editing Imported Geometry . . . . . . . . . . . . . . . . . . . . 39 Check Entity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 Display Curvature. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 Patching Strategies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Filled Surface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 Another Strategy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46SOLIDWORKS ContentsProcedure for Rebuilding Fillets. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48Making Copies of Faces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48Offset Surface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48Extend Surface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50Editing Imported Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52Delete Hole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53Exercise 1: Import Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55Exercise 2: Using Import Surface and Replace Face . . . . . . . . . . . . . 58 Lesson 2Core and CavityCore and Cavity Mold Design . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62Steps in the Mold Design Process. . . . . . . . . . . . . . . . . . . . . . . . . 62Summary of Steps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64SOLIDWORKS Mold Tools. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64Case Study: Camera Body . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64Mold Analysis Tools. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65GPU-based Processing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65Analyzing Draft on a Model. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65What is Draft?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65Determining the Direction of Pull . . . . . . . . . . . . . . . . . . . . . . . . 66Using the Draft Analysis Tool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66Positive and Negative Draft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68Requires Draft. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68Draft Analysis Options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68Gradual Transition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68Face Classification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69Find Steep Faces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69Adding Draft. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70Scaling the Model. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72Establish the Parting Lines. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73Parting Lines Options. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73Manual Parting Lines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75Shut-Off Surfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75Shut-off Surface Patch Types. . . . . . . . . . . . . . . . . . . . . . . . . . . . 75Manual Shut-off Surfaces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77Creating the Parting Surface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77Parting Surfaces Options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78Smoothing the Parting Surface. . . . . . . . . . . . . . . . . . . . . . . . . . . 80Surface Bodies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82Creating the Mold Tooling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83Tooling Split. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83Seeing Inside the Mold. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85Interlocking the Mold Tooling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86Creating Interlock Surfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86Creating Part and Assembly Files. . . . . . . . . . . . . . . . . . . . . . . . . . . . 88Completing the Mold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89iiiContents SOLIDWORKSiv Exercise 3: Casting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 Exercise 4: Ribbed Part. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 Exercise 5: Dustpan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97Lesson 3Side Cores and PinsAdditional Mold Tooling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110Additional Tooling Design Process . . . . . . . . . . . . . . . . . . . . . . 110Case Study: Power Saw Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . 111Thickness Analysis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112Detecting Undercuts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114Undercut Analysis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114Trapped Molding Areas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116Side Cores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116Core Feature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116Feature Freeze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117Lifters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120Core Pins. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122Manual Selection Techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123Selection Tools. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123The Message Pane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124Case Study: Mixer Base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124Modifying Shut-Off Surfaces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127Manual Shut-Off Surfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127Manually Selecting Loops . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128Completing the Tooling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133Exercise 6: Towing Mirror. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134Exercise 7: Completing the Mixer Base. . . . . . . . . . . . . . . . . . . . . . 141Exercise 8: Electrode Design . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150 Lesson 4Advanced Parting Line OptionsCase Study: Manual Parting Line. . . . . . . . . . . . . . . . . . . . . . . . . . . 158Using Split Faces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159Using Entities to Split. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160Case Study: Splitting a Part . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164Creating Ruled Surfaces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166Exercise 9: Peeler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169 Lesson 5Creating Custom Surfaces for Mold DesignSurface Modeling for Mold Design . . . . . . . . . . . . . . . . . . . . . . . . . 176Case Study: Drill Bezel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177Manual Interlock Surfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178Using Select Partial Loop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179Ruled Surface Direction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180Problem Areas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182Creating the Parting Surface. . . . . . . . . . . . . . . . . . . . . . . . . . . . 184Organizing Surfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185SOLIDWORKS ContentsCase Study: Router Bottom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187Manual Parting Surface Techniques. . . . . . . . . . . . . . . . . . . . . . 190Organizing Manual Shut-off Surfaces . . . . . . . . . . . . . . . . . . . . 193Copying Surfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193Exercise 10: Power Strip. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196Exercise 11: Router Top. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200 Lesson 6Advanced Surfacing for Mold DesignSurface Modeling for Mold Design . . . . . . . . . . . . . . . . . . . . . . . . . 208The Mixer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208Case Study: Mixer Rear Housing. . . . . . . . . . . . . . . . . . . . . . . . . . . 209Manual Parting Surface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212Insert Mold Folders. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216Case Study: Mixer Handle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219Manual Shut-off Surfaces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219No Fill Shut-off Surfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221Manual Side Cores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228Exercise 12: Mixer Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231Exercise 13: Fan Bezel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236 Lesson 7Alternative Methods for Mold DesignAlternate Methods for Mold Design. . . . . . . . . . . . . . . . . . . . . . . . . 248When to use Alternate Methods . . . . . . . . . . . . . . . . . . . . . . . . . 248Using Combine and Split . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248Copying Bodies in Place. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250Creating a Cavity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 252Case Study: Cavity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 252Case Study: Using Surfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 255Techniques for Mold Tooling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 258Using the Up To Surface Method. . . . . . . . . . . . . . . . . . . . . . . . 258Using the Split Method. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259Exercise 14: Peeler Using Combine. . . . . . . . . . . . . . . . . . . . . . . . . 261Exercise 15: Handle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 265Exercise 16: Filter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 269 Lesson 8Reusable DataReusing Data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280Library Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280Smart Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2803DEXPERIENCE Marketplace . . . . . . . . . . . . . . . . . . . . . . . . . 280Task Pane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 281SOLIDWORKS Resources. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 281Design Library . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282Essentials of Using the Design Library . . . . . . . . . . . . . . . . . . . 283Folder Graphics. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 283Main Directory Structure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284vContents SOLIDWORKSvi File Explorer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286 Library Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287 Two Techniques for Locating. . . . . . . . . . . . . . . . . . . . . . . . . . . 287 Case Study: Create A Library Feature . . . . . . . . . . . . . . . . . . . . . . . 287 Library Feature Characteristics. . . . . . . . . . . . . . . . . . . . . . . . . . 291 Organizing Library Feature Part Dimensions. . . . . . . . . . . . . . . 293 Replacing Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 293 Renaming Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 293 Sorting Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 294 Configurations in Library Features. . . . . . . . . . . . . . . . . . . . . . . . . . 297 Case Study: Water Line. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 297 Creating Library Features from Existing Parts. . . . . . . . . . . . . . 301 Smart Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 301 Create the Defining Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . 301 Make Smart Component. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304 Inserting the Smart Component . . . . . . . . . . . . . . . . . . . . . . . . . 305 Inserting Smart Features. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 305 Exercise 17: Smart Components. . . . . . . . . . . . . . . . . . . . . . . . . . . . 309 Exercise 18: Complete Mold Insert Project . . . . . . . . . . . . . . . . . . . 310 Developing a Plan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 311 Modeling Repairs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 313 Runners and Gates . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 321 Side Cores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 322 Ejector Pins. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 327 Core Pins. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 328 Creating Individual Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 331Lesson 9Completing the Mold BaseCase Study: Mold Base. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 334Organizing the Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 336Assembly Structure Editing . . . . . . . . . . . . . . . . . . . . . . . . . . . . 336Modifying the Lifters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 341Lifter Motion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 343Ejector Pins. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 346Adding the Bezel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 347Cooling the Mold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350Making the Drawing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 356Making Changes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 357Completing the Process . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 361。
模具设计说明书
（一）零件工艺性分析工件为图1所示的落料冲孔件，材料为Q235钢，材料厚度1mm ，生产批量为大批量。
工艺性分析内容如下：1.材料分析Q235为普通碳素结构钢，具有较好的冲裁成形性能。
2. 结构分析零件结构简单对称，无尖角，对冲裁加工较为有利。
零件一端有一圆孔，孔的尺寸为9mm ，满足冲裁最小孔径min d ≥mm 20.1=t 的要求。
另外，经计算孔距零件外形之间的最小孔边距为4.5mm ，满足冲裁件最小孔边距min l ≥mm t 5.15.1=的要求。
所以，该零件的结构满足冲裁的要求。
3. 精度分析：零件上有4个尺寸标注了公差要求，由公差表查得其公差要求都属IT13，取75.0=x ，所以普通冲裁可以达到零件的精度要求。
对于凸凹模分别按IT6级和IT7级加工制造。
由以上分析可知，该零件可以用普通冲裁的加工方法制得。
图1 工件图（二）冲裁工艺方案的确定零件为一落料冲孔件，可提出的加工方案如下： 方案一：先落料，后冲孔。
采用两套单工序模生产。
方案二：落料—冲孔复合冲压，采用复合模生产。
方案三：冲孔—落料连续冲压，采用级进模生产。
方案一模具结构简单，但需两道工序、两副模具，生产效率低，零件精度较差，在生产批量较大的情况下不适用。
方案二只需一副模具，冲压件的形位精度和尺寸精度易保证，且生产效率高。
尽管模具结构较方案一复杂，但由于零件的几何形状较简单，模具制造并不困难。
方案三也只需一副模具，生产效率也很高，但与方案二比生产的零件精度稍差。
欲保证冲压件的形位精度，需在模具上设置导正销导正，模具制造、装配较复合模略复杂。
所以，比较三个方案欲采用方案二生产。
现对复合模中凸凹模壁厚进行校核，当材料厚度为1mm 时，可查得凸凹模最小壁厚为4.27mm ，现零件上的最小孔边距为4.5mm ，所以可以采用复合模生产，即采用方案二。
（三）零件工艺计算 1.刃口尺寸计算根据零件形状特点，刃口尺寸计算采用分开制造法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模具设计说明书
模具设计说明书
一、设计要求
1.1 目标
本文档旨在提供一个详细的模具设计说明，确保模具制造过程中的准确性和一致性。
1.2 范围
本文档适用于模具设计团队，旨在指导他们在设计过程中考虑所有必要的因素。
二、设计流程
2.1 需求分析
2.1.1 目标产品描述
描述目标产品的尺寸、形状、材料等基本特征。
2.1.2 模具用途
说明模具的具体用途以及所需功能。
2.1.3 生产量要求
确定目标产品的预计生产量以及需求的时间表。
2.2 概念设计
2.2.1 初步设计方案
根据需求分析阶段得出的目标产品要求，提出一个初步的设计
方案。
2.2.2 验证与修改
对初步设计方案进行验证，通过模拟或其他方法确定其可行性
并根据验证结果进行修改。
2.3 详细设计
2.3.1 结构设计
根据概念设计方案，详细设计模具的整体结构，确保模具的稳
定性和耐用性。
2.3.2 零部件设计
对模具的各个零部件进行详细设计，包括形状、尺寸、材料等。
2.3.3 流程设计
设计模具加工的详细流程，包括材料加工、装配过程等。
2.4 制造与组装
2.4.1 材料采购
根据设计要求，采购所需的材料，确保其质量和符合设计要求。
2.4.2 加工制造
按照流程设计，将所需材料进行加工制造，包括切割、锻造、
铣削等工艺。
2.4.3 零部件装配
将加工好的零部件进行装配，确保模具的功能性和完整性。
2.5 试模与调试
2.5.1 初步试模
进行初步试模，验证模具的设计是否符合预期功能，并进行必
要的调整。
2.5.2 细致试模
对初步试模的结果进行细致检查，调整模具的细节，确保目标
产品的质量和精度。
三、附件
本文档涉及的附件包括但不限于：
- 模具设计图纸
- 模具加工流程图
- 材料采购清单
附件详细内容可根据具体情况进行调整。
四、法律名词及注释
- 模具：用于制造特定产品的工具或设备。
- 设计：根据特定目标和要求制定方案或计划的过程。
- 需求分析：对目标产品需求进行详细分析和理解的过程。
