矩阵切换器的选择和常见问题
矩阵切换器常见问题及故障维护
矩阵切换器常见问题及故障维护矩阵切换器就是将一路或多路视音频信号分别传输给一个或者多个显示设备，如两台电脑主机要共用一个显示器，矩阵切换器可以将两台电脑主机上的内容任意到同一个或多个显示器上。
矩阵切换器是一类切换多路信号的输出的设备。
相对于KVM切换器，矩阵切换器的操作及故障维护也会相对比较复杂，对于许多的客户反馈，在使用的过程中不免遇到一些问题，针对这样的情况，迈拓维矩小编对矩阵切换器做出了下面一些总结和归纳，希望大家能够对大家有帮助。
Q1、信号干扰较大。
答：检查信号连接电缆以及插头是否良好，电缆是否符合规范要求，系统接地是否良好，设备之间的交流电源地线系统是否一致。
Q2、当出现颜色或都无视频信号输出。
答：可能是信号线两端接头没对应接好，检查接头，并接好再查看是否有效。
Q3、当串口（指：电脑或中控串口）控制不了矩阵。
答：请查看软件串口的端口号选择是否正确。
Q4、如果矩阵输入输出信号能切换，但没有“哔哔”叫声。
答：可能是您关闭了蜂鸣器声音。
Q5、矩阵切换时，蜂鸣器有响声，但无相应投影图像输出。
答A：看相应的输入端是否有信号。
（可用示波器或万用表进行检测）如果没有信号输入，有可能是输入接线断了，或接头松了，更换接线即可；B：看相应的输出端是否有信号。
（可用示波器或万用表进行检测）如果没有信号输出，有可能是输出其接线断了，或接头松了，更换接线即可。
C：以上两种情况都更换后都不行，可能主机内部故障，请送专业人员进行维修。
Q6、如果power灯不亮，且LCD无显示，操作无反应。
答：可能电源供电不正常。
Q7、当连接接头时，如果觉得静电转强。
答：有可能电源地线未与大地相连，请正常接好，否则容易损坏主机，缩短主机寿命。
Q8、矩阵面板按键、串口、遥控都无法控制时。
答：可能主机内部已经损坏，请送专业人员进行维修。
矩阵切换器说明书
shProfessional Matrix矩阵切换器用户手册RGB 矩阵切换器VGA 矩阵切换器AV 矩阵切换器数模高清混插矩阵在使用本系统前，请详细阅读本说明书. 并请保管好该手册目录前言 (4)一、清单、外形及安装说明 (5)1、包装清单 (5)2、普通矩阵前后面板 (6)3、数模高清混插矩阵前面板 (7)4、机架安装说明 (10)二、功能特点及主要技术指标 (11)一、普通矩阵 (11)1、功能与用途 (11)2、主要技术指标 (11)二、数模高清混插矩阵 (12)3、功能与用途 (12)2、主要技术指标 (13)三、系统连接图 (15)四、矩阵的操作 (16)1、指示灯及面板按键 (16)2、遥控器的使用 (19)3、显示屏及显示的画面 (20)4、菜单总表及一般操作方法 (22)5、各菜单说明 (24)6、矩阵的切换 (33)7、控制软件 (35)五、注意事项及故障处理 (52)1、注意事项 (52)2、常见故障检修 (52)附录A、串口控制协议 (53)1、通信接口 (53)2、控制命令 (54)附录B、编程说明 (61)1、用VB 编程控制矩阵 (61)2、用VC 编程控制矩阵 (62)3、用C# 编程控制矩阵 (64)4、用Delphi 编程控制矩阵 (66)前言感谢您使用本公司矩阵切换器，使用时请注意以下事项：1．本产品所使用电源必须有电源保护地线，输入、输出设备的电源保护地线要为同一保护地线。
确保设备的输入电源为AC 100～240V/50Hz。
2．使用计算机控制本产品时必须保证控制计算机与本产品的连接电源保护地线是同一个地线。
3．使用本产品时严禁带电插拔输入、输出信号线及RS232 通讯接口线。
4．严禁将本产品放在过热或过冷的地方工作，应保持工作环境通风良好。
严禁将化学物品洒在本产品上。
5．严禁对本产品的机械和电路设计进行更改或增减任何部件，否则厂家对此产生的任何结果不负责任。
迈拓维矩：VGA矩阵切换器使用时需要注意事项
迈拓维矩：VGA矩阵切换器使用时需要注意事项VGA矩阵切换器是指多路输入的前提下会有多路的输出选择，可以把一路或多路视音频信号分别传输到一个或多个显示设备上，可实现画面之间的来回切换。
再好的设备都不是完美的，VGA矩阵切换器也有出故障的一天，关键是能及时找出问题，或者加强平时的使用规范，减少出故障的频率。
下面，由迈拓维矩为大家详细介绍一下VGA矩阵切换器在使用时需要注意的事项：1、VGA矩阵切换器在音视频工程使用过程中，数字设备与模拟设备应保持远距离，避免数字设备会对模拟设备产生信号干扰。
一般会在音频信号传输中出现异常，如：可能会出现杂音、啸叫、图像有杂波等情况。
2、信号地与屏蔽地不能在一块，VGA线缆有内外两层屏蔽，RGB信号线的模拟信号地指的是内屏蔽，应与相对应信号地相连，外屏蔽指的是连接到外壳地。
3、VGA矩阵切换器在共同地方接入不同的输入输出设备，能够有效避免设备之间的电位差，能让VGA矩阵切换器更好的正常运作。
4、在音视频工程中，使用VGA矩阵切换器可有效避免信号衰减、放大等情况，从而有效避免在施工过程中对硬件设备数量增加，降低了投入成本和系统心能，减少人力负担。
5、像迈拓维矩的VGA矩阵切换器已经达到广播级标准，无需担心会产生音频噪声、视频噪声和信噪非常低。
迈拓维矩MT-VIKI是广州市迈拓维矩电子有限公司的品牌，（简称迈拓）品牌定位中高端。
公司拥有一支精英化、专业化、年轻化的团队，坚持原创设计的同时，注重品牌形象、产品品质、技术服务。
迈拓维矩经过14年的发展，目前产品已远销海内外，服务过几十家像华硕、华为、三星等知名品牌，在国内具有很高的品牌形象与口碑。
迈拓维矩规模化高端矩阵切换器制造商，品质卓越。
迈拓维矩专业提供网咖KVM延长器等一系列产品。

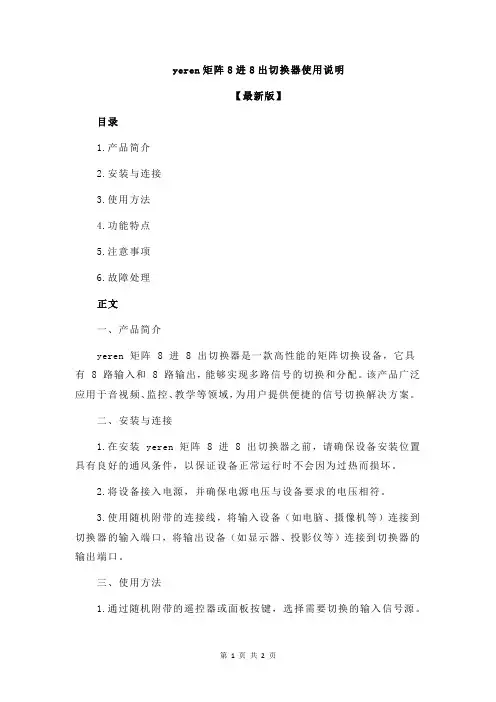

yeren矩阵8进8出切换器使用说明
yeren矩阵8进8出切换器使用说明【最新版】目录1.产品简介2.安装与连接3.使用方法4.功能特点5.注意事项6.故障处理正文一、产品简介yeren 矩阵 8 进 8 出切换器是一款高性能的矩阵切换设备，它具有 8 路输入和 8 路输出，能够实现多路信号的切换和分配。
该产品广泛应用于音视频、监控、教学等领域，为用户提供便捷的信号切换解决方案。
二、安装与连接1.在安装 yeren 矩阵 8 进 8 出切换器之前，请确保设备安装位置具有良好的通风条件，以保证设备正常运行时不会因为过热而损坏。
2.将设备接入电源，并确保电源电压与设备要求的电压相符。
3.使用随机附带的连接线，将输入设备（如电脑、摄像机等）连接到切换器的输入端口，将输出设备（如显示器、投影仪等）连接到切换器的输出端口。
三、使用方法1.通过随机附带的遥控器或面板按键，选择需要切换的输入信号源。
2.切换器会自动将选定的输入信号切换到对应的输出端口。
3.若要切换到其他信号源，只需重新操作遥控器或面板按键即可。
四、功能特点1.支持 8 路音视频信号同时输入，8 路音视频信号同时输出。
2.采用高质量的切换芯片，确保信号切换过程中无损耗、无延迟。
3.支持信号优先级设定，当多个信号源同时接入时，优先显示设定的信号源。
4.支持遥控器和面板按键操作，使用方便。
五、注意事项1.在使用过程中，请勿将设备暴露在潮湿、高温的环境中，以免影响设备性能。
2.请勿在设备工作过程中切断电源，以免损坏设备。
3.若设备出现异常情况，请立即切断电源，并联系专业人员进行维修。
六、故障处理1.若设备无法正常工作，请首先检查电源线是否接触良好，电源电压是否正常。
2.检查输入、输出端口连接线是否松动或损坏。
矩阵切换器面板操作方法
矩阵切换器面板操作方法
矩阵切换器面板是一个用于控制矩阵切换器的设备，以下是一些常见的操作方法：
1. 打开电源: 首先，检查矩阵切换器面板上是否有电源开关，并打开电源。
2. 选择输入源: 矩阵切换器通常具有多个输入端口和一个或多个输出端口。
使用面板上的选择按钮或旋钮来选择要切换到输出端口的输入源。
这些按钮通常用数字标记，对应着输入源的编号。
3. 切换输出端口: 矩阵切换器通常具有一个或多个输出端口，以将选定的输入源切换到所选择的输出端口上。
使用面板上的选择按钮或旋钮来选择要切换的输出端口。
这些按钮通常用数字标记，对应着输出端口的编号。
4. 确认切换: 在选择输入源和输出端口后，可以使用面板上的确认按钮或选择按钮来确认切换。
这将使矩阵切换器开始切换输入源到选择的输出端口上。
5. 调整设置: 一些矩阵切换器可能具有一些额外的设置选项，如增益控制、信号延迟调整等。
这些设置选项通常可以通过面板上的旋钮或按钮进行调整。
6. 关闭电源: 当使用完矩阵切换器时，将电源开关关闭以断开电源。
需要根据实际的矩阵切换器面板上的控件和功能来具体操作，因此以上步骤仅作
为一般指导参考。
建议查阅矩阵切换器的用户手册获取操作的具体说明。
RGB矩阵切换器
RGB矩阵切换器目录一、概述二、技术参数三、特性四、RGB矩阵切换器的用途⑤、故障及解决方法六、传输系统出现故障的分析与解决方法八、RGB矩阵与VGA矩阵的区别一、概述RGB 矩阵切换器有独立的RGBHV 分量输入、输出端子，每路分量信号单独传输，单独切换，实现逻辑矩阵功能，任意选择搭配输出切换。
使信号传输衰减降至最低，使图象信号能高保真输出。
采用高性能的专业矩阵处理芯片，自带缓冲，输出更加稳定，图象清晰无重影。
矩阵切换器拥有独立的RGBHV 分量输入、输出端子，每路分量信号单独传输，单独切换，实现逻辑矩阵功能，任意选择搭配输出切换。
使信号传输衰减降至最低，使图象信号能高保真输出。
采用高性能的专业矩阵处理芯片，自带缓冲，输出更加稳定，图象清晰无重影，内嵌智能控制，提供RS232 控制接口，方便用户进行控制软件的二次开发。
提供联网和环出接口，可以让多台矩阵级联使用，以扩充多路端口。
同时具有手动面板控制功能、红外遥控控制功能、掉电现场保护功能、保存切换记忆功能。
二、技术参数基本------增益0dB带宽450Mhz(-3db)满载亮色度干扰-55dB@5Mhz微分相位0.05o(RL=150Ω)微分增益0.05%(RL=150Ω)最大传播延时5ns(±1)切换速度≤180ns 视频信号输入-------信号类型RGBHV 视频信号接口RGB 接口最小电平0.5Vp-p最大电平 1.0Vp-p阻抗75Ω回波损耗-30db@5MHz信号输出-------信号类型RGBHV 视频信号接口RGB 接口输出电平0.7Vp-p阻抗75Ω回波损耗-30db@5MHz直流补偿最大5mV同步-------输入/输出信号类型TTL输入电平0V-5.0Vp-p:4.0V输出电平5Vp-p输入阻抗510Ω输出阻抗75 Ω控制类型串行控制接口RS-232，9针母D型接口波特率与协议波特率9600数据位8位停止位1，无奇偶校验位串行控制口结构2=TX，3=RX，5=GND无线技术IR 红外遥控规格电源100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源功率≤20W机箱尺寸485mm(长)×260mm(宽)×132mm(高)三、特性·RGB系列矩阵采用我公司专利技术，实现信号450M高带宽保真传输；·带有自动增益技术，RGB系列矩阵可以传输100米长线（普通RGB传输线缆）；·内置智能电源管理单元及冗余电源，系统工作更加稳定；·超强的智能检测系统，可以对设备的控制接口、电源系统、操作系统进行智能自检、智能报错；·强大的控制接口保护功能，防静电、防雷击，并且具有2路RS232、1路485的控制接口；·更富有人性化的菜单设计，2种键盘操作模式，更加符合不同客户的操作习惯；·内置32组切换预设模式，更加便于客户迅速调用切换模式；·内置轮巡模式，实现矩阵的智能自运行。
矩阵切换器常见问题及解决方法
矩阵切换器常见问题及解决方法矩阵切换器就是将一路或多路视音频信号分别传输给一个或者多个显示设备，如两台电脑主机要共用一个显示器，矩阵切换器可以将两台电脑主机上的内容任意到同一个或多个显示器上。
矩阵切换器是一类切换多路信号的输出的设备。
矩阵切换器面试也已经有很多年了，但是大家再使用过程中还是会碰到很多问题，这里迈拓维矩为大家总结如下：1、av矩阵、RGB矩阵、vga矩阵有什么区别？AV矩阵即AV信号输入输出矩阵，如电视信号、VCD、DVD、高速球等信号， VGA矩阵一般用在就是我们常用的电脑输出信号， RGB矩阵是VGA矩阵的升级版本，具备更高的带宽和更远的传输距离。
迈拓维矩在矩阵领域有这不可撼动的地位。
可以百度“迈拓维矩”咨询。
这是本人的理解，希望对你有用！2、什么是VGA矩阵切换器？在广电行业与显控等行业中，矩阵切换器的应用日益普及，本文主要针对模拟信号(视频、音频、VGA信号)矩阵切换器的一些问题进行研讨，因为模拟信号的信号格式、电路形式，主要指标及主要问题基本相同，当然针对不同的带宽、阻抗等会有些差异，但可归为一类问题，而数字矩阵在电路形式等方面与模拟方式差别较大，故另外讨论。
VGA矩阵切换器专门用于对计算机显示器信号进行切换和分配，可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间彼此独立。
简单的说，就是可以将进来的多路输入信号中的任意一个显示到任意一个你指定的显示器“矩阵”本身是一个数学概念，它在电子行业里是一类电子产品的简称，它的全名叫做“矩阵切换器”。
矩阵切换器中的“矩阵”两字，是引用了高等数学线性代数中的矩阵概念。
具体到矩阵切换器这个电子产品中，一般指在多路输入的情况下有多路的输出选择，形成矩阵结构。
在生产和生活中，广大劳动人民的智慧是强大的，因此它就被简称做了“矩阵”。
总的来说，矩阵切换器是一类切换多路信号输入输出的设备。
通俗的讲，矩阵切换器其实就是是将一路或多路音视频信号分别传输给一个或者多个显示设备，如：两台电脑主机要共用一个显示器，矩阵切换器可以将两台电脑主机上的内容任意切换到同一个或多个显示器上。
迈拓维矩：矩阵切换器兼容性问题
迈拓维矩：矩阵切换器兼容性问题
随着市场经济的迅猛发展，迈拓维矩矩阵切换器已经完全支持多种高清模式下的接口混合输出，对SDI光端机进行有效传输更加有便利性，使显示终端能实现高清显示。
HDMI矩阵切换器、SDI矩阵切换器都具备着自动型对于输入信号进行有效的信号传输，有效进行避免、解决和改善数字信号传输所遇到的问题障碍。
迈拓维矩矩阵切换器表拥有强劲的抗干扰信号能力，充分保证信号传输质量，使电磁辐射和信号传输得到更好的隔离度。
若发生运行过程中突然断电重启的情况，矩阵切换器会自动进入自动存储信号切换功能，相对的线路和断电前避免重新设置的繁杂度。
迈拓维矩矩阵切换器进行有效的设置通信接口可通过不同通信格式的控制设备进行有
效的连接，例如RS-232、RS-422、RS485等等，有效支持三级以上的数字级联动，控制界面可显示输入输出对应状态，支持上百种的切换模式，满足更多需求。
矩阵切换器所用到的软件在连接成功之后还能自动读取矩阵切换器相关设置，切换状态随其他控制设备进行实时变化。
迈拓维矩规模化高端矩阵切换器制造商，品质卓越。
迈拓维矩专业提供16口hdmikvm 切换器（MT-2116HL），16路usbkvm自动切换器（MT-2116UL），自动DVIKVM切换器（MT-2108DL）等一系列产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矩阵切换器的选择和常见问题
1)种类选择，广电和视讯会议应用，应选用广播级产品，监控应用可
采用监控类产品，VGA 信号(有些人也将其视为视频)要采用VGA 信号矩阵。
2) 大小选择：在一个工程中，应将音频信号和视频信号和VGA 信号看成三种不同的媒体。
音频信号一般情况下输入数量较多，如话筒和CD 以及碟
机的音频等，但考虑到功放和音响一般只有一套，最多在功放之前加一级调音
台进行混音，有可能需要几路信号，因此音频矩阵的输出不会很大，比如可以
32×8或64×8，但没必要选择32×32或64×64，除非是广电和视讯会议传输，每路视频一定会有音频同步传送。
在设计方案时，信号源的数量比较容易确定，看看有多少个信号源，矩
阵的输入数量就定下来了，但要考虑好独立的输出通道个数，这是根据系统的
操作模式而定，有时可能有几台显示设备之间仅有分配关系(彼此永远一致，不独立)那么就可考虑占用一个输出口再加分配器，如果这些设备有可能是独立的，那么还是各占一个独立的输出口好一些。
在很多情况下，输入和输出数量很大，如果采用大型矩阵，造价会较高(矩阵是越大越难做、成本也越高)可以考虑是否能够分组使用，例如在监控时，可以让显示墙中某些显示设备只显示某一区域的信号，而其它设备各自显示其
它特定区域的信号，那么就可将大规模矩阵折分成小规模的矩阵(如将128×64
折分成4 台32×16)如果各区之间有可能需要互传信号。
矩阵切换器做为传输系统的一部分，所出现的主要问题请见“工程中常见的问题与解决”，原理是相同的，不外乎是几种产生的机理，只要能将现象分清，解决的方向应该没有大问题。
比较特殊一点的是利用小规模矩阵组成大规。
