重铬酸钾容量法测定全铁含量
铁矿石测定方法
铁矿石中全铁含量的测定（重铬酸钾容量法）基本原理：在酸性溶液中，用氯化亚锡将三价铁还原为二价铁，加入氯化汞以除去过量的氯化亚锡，以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定至紫色。
反应方程式：2Fe 3+ + Sn 2+ + 6Cl ―—→ 2Fe 2+ + SnCl 62―Sn 2+ + 4Cl ― + 2HgCl 2 —→ SnCl 62―+ Hg 2Cl 2↓6Fe 2+ + Cr 2O 72- + 14H + —→ 6Fe 3+ + 2Cr 3+ + 2Cr 3+ + 7H 2O 计算结果：()m V m V Fe 2.01000020.0%=⨯⨯=此法的优点是：过量的氯化亚锡容易除去，重铬酸钾溶液比较稳定，滴定终点的变化明显，受温度的影响（30℃以下）较小，测定的结果比较准确。
一、硫—磷混酸溶样1、药品及试剂①（2+3）硫磷混合酸② 重铬酸钾标准溶液：1.00 mL 此溶液相当于0.0020g 铁。
称取1.7559g 预先在150℃烘干1h 的重铬酸钾（基准试剂）于250 mL 烧杯中，以少量水溶解后移入1L 容量瓶中，用水定容。
③ 氯化亚锡溶液：10%称取10g 氯化亚锡溶于20 mL 盐酸中，用水稀释至100 mL 。
④ 氯化高汞饱和溶液：5%⑤ 二苯胺磺酸钠指示剂：0.5%⑥ 氟化钠2、分析步骤：准确称取0.2g 试样于250mL 锥形瓶中，用少许水润湿，摇匀。
加入10mL （2+3）硫磷混合酸及0.5g 氟化钠，摇匀。
在高温电炉上加热溶解完全，取下冷却，加入15mL 盐酸，低温加热至近沸并维持3~5min ，溶液变澄清，取下趁热滴加氯化亚锡溶液至铁（Ⅲ）离子的黄色消失，并过量2滴，用水冲洗杯壁。
在水槽中冷却，加入10mL 氯化高汞饱和溶液，摇动后放置2~3 min ，加水至120mL 左右，冷却后加入5滴0.5%二苯胺磺酸钠指示剂，用重铬酸钾标准溶液滴定至紫色。
与试样分析的同时进行空白试验。
酸溶无汞盐重铬酸钾容量法测定全铁

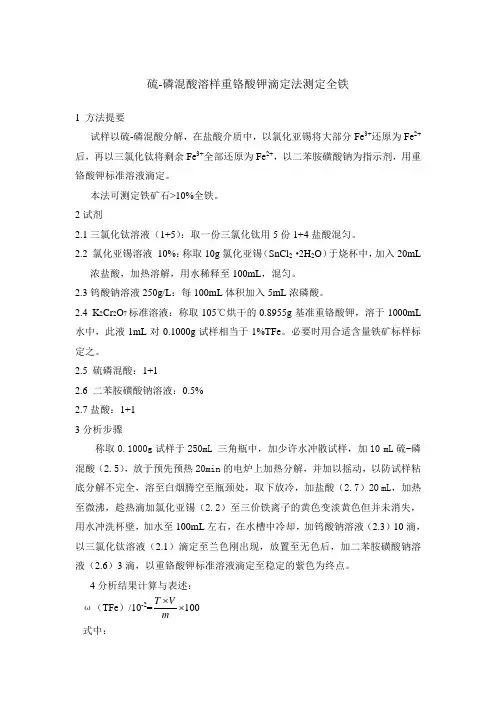

硫-磷混酸溶样重铬酸钾滴定法测定全铁1 方法提要试样以硫-磷混酸分解，在盐酸介质中，以氯化亚锡将大部分Fe 3+还原为Fe 2+后，再以三氯化钛将剩余Fe 3+全部还原为Fe 2+，以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定。
本法可测定铁矿石>10%全铁。
2试剂2.1三氯化钛溶液（1+5）：取一份三氯化钛用5份1+4盐酸混匀。
2.2 氯化亚锡溶液 10%：称取10g 氯化亚锡（SnCl 2·2H 2O ）于烧杯中，加入20mL 浓盐酸，加热溶解，用水稀释至100mL ，混匀。
2.3钨酸钠溶液250g/L ：每100mL 体积加入5mL 浓磷酸。
2.4 K 2Cr 2O 7标准溶液：称取105℃烘干的0.8955g 基准重铬酸钾，溶于1000mL 水中，此液1mL 对0.1000g 试样相当于1%TFe 。
必要时用合适含量铁矿标样标定之。
2.5 硫磷混酸：1+12.6 二苯胺磺酸钠溶液：0.5%2.7盐酸：1+13分析步骤称取0.1000g 试样于250mL 三角瓶中，加少许水冲散试样，加10 mL 硫-磷混酸（2.5），放于预先预热20min 的电炉上加热分解，并加以摇动，以防试样粘底分解不完全，溶至白烟腾空至瓶颈处，取下放冷，加盐酸（2.7）20 mL ，加热至微沸，趁热滴加氯化亚锡（2.2）至三价铁离子的黄色变淡黄色但并未消失，用水冲洗杯壁，加水至100mL 左右，在水槽中冷却，加钨酸钠溶液（2.3）10滴，以三氯化钛溶液（2.1）滴定至兰色刚出现，放置至无色后，加二苯胺磺酸钠溶液（2.6）3滴，以重铬酸钾标准溶液滴定至稳定的紫色为终点。
4分析结果计算与表述：ω（TFe ）/10-2=100⨯⨯mV T 式中：T-标准重铬酸钾对铁的滴定度，g/mLV- 滴定消耗的重铬酸钾标准溶液的体积，mLm-试样质量，g5 注意事项5.1 溶样前电炉一定要预热，溶样时间不能过长，以防产生焦磷酸盐沉淀粘底使分析失败。
全铁的测定：(酸溶-重铬酸钾容量法)
一、全铁的测定：（酸溶-重铬酸钾容量法）1、方法提要：试样用硫-磷混合酸溶解，制备成盐酸溶液，用氯化亚锡将大部分Fe3+还原至Fe2+，使溶液呈浅黄色，以中性红为指示剂，滴加三氯化钛溶液使溶液由兰色变为无色，再滴加重铬酸钾溶液使溶液出现稳定的兰色，以二苯胺磺酸钠作指示剂，用重铬酸钾标准溶液进行滴定。
2、试剂：1)硫-磷混合酸(1+1)；2)氯化亚锡溶液(100g/L)：称取10g氯化亚锡，加20mL盐酸溶解后用水稀释至100mL；3)三氯化钛溶液(1+5)：取10mL市售三氯化钛，加入50mL盐酸(1+4)，摇匀后备用；4)中性红溶液(1g/L)；5)二苯胺磺酸钠指示剂(5g/L)；6)重铬酸钾溶液(100g/L)；7)重铬酸钾标准溶液(T TFe/K2Cr2O7 = 2mg/mL)。
3、分析方法：称取0.1000或0.2000g试样于250 mL锥形瓶中，加少许水将试样摇散，加15mL硫-磷混合酸，置于高温电炉上溶至冒浓白烟至瓶口2/3处，取下冷却，用水冲洗锥形瓶约10mL，加10mL盐酸，在电炉上加热至近沸，趁热滴加氯化亚锡溶液至浅黄色，迅速冷却至室温，加入2滴中性红溶液，以三氯化钛溶液还原至无色，并过量1-2滴，滴加重铬酸钾溶液至出现稳定的兰色，加水稀释至120mL左右，加二苯胺磺酸钠指示剂2滴，用重铬酸钾标准溶液滴定至稳定的紫红色即为终点。
同批带试剂空白。
计算公式：ω(TFe)/10-2 = × 100式中： T ：重铬酸钾标准溶液对铁的滴定度(mg/mL)；V ：滴定试样消耗重铬酸钾标准溶液的体积(mL)；V 0：滴定试剂空白消耗的重铬酸钾标准溶液的体积(mL)； m s ：称样量(g)。
4、注意事项：1) 硫-磷混合酸分解试样的能力很强，一般铁矿石均能被分解。
溶样的关键是炉温要高，白烟要腾空到瓶颈；2) 随着重铬酸钾滴定毫升数的不同，重铬酸钾对铁的滴定度会有变化，主要是由于空白和指示剂的影响所致，可用与试样含量相近的铁矿标样进行标定，以消除影响；同时应带试剂空白以消除指示剂的影响；3) 铁矿含铜高时，需用氨水进行铜、铁分离，否则铜的存在使铁的测定结果不稳；4) 用氯化亚锡进行还原时，溶液的体积不能太大，应严格控制体积，要求“小体积，高酸度”；5) 氯化亚锡和三氯化钛溶液放置时间过长，容易氧化失效，宜新鲜配制。
无汞测铁法(重铬酸钾法)
15滴钨酸钠溶液，用三氯化钛溶液滴至呈蓝色，再滴加重铬
→加2滴二苯胺磺酸钠溶液，立即用重铬酸 钾标准溶液滴至稳定的紫色→实验三次，记录数据。
酸钾溶液至无色
五、注意事项
1. 矿样中含碳量过高，妨碍滴定终点观察时，可预先将 矿样在 700℃～ 800℃高温炉中灼烧 10 ～ 15min ；或在硫磷 混酸溶样时，加5ml硝酸氧化碳。 2. 氯化亚锡不能过量，否则影响结果；如不慎过量，可 滴加1％ KMnO4溶液至浅黄色。 3. 氧化还原时的温度控制在20～40℃为好；温度低时， “钨蓝”褪色较慢；温度高时，钛易水解。 4. 试样含铜小于 0.5 ％时，“钨蓝”褪色后立即滴定， 对测定结果无影响；当试样含铜量大于0.5％时，需要预先分 离铜。
三、主要试剂和仪器
6. 二苯胺磺酸钠溶液(0.5％)。 7. 重铬酸钾标准溶液C(K2Cr2O7)＝0.008333mol/L： 称取2.4515g预先在150℃烘干1h的重铬酸钾(基准试剂) 溶于 100ml 水中，移入 1000ml 容量瓶中，用水稀释至 刻度，摇匀。 8. 重铬酸钾溶液：取一定量的重铬酸钾标准溶液(2. 7)稀释三至四倍。
Hale Waihona Puke 六、实验数据记录表格编号
m铁矿石 /g VK2Cr2O7 初读 数 /mL VK2Cr2O7 终读 数 /mL
1
2
3
七、实验数据处理结果
编号
m铁矿石 /g VK2Cr2O7 /mL Fe的含量 /% 平均值 /% 相对偏差 /% 相对平均偏差 /%
1
2
3
八、实验思考题
1. K2Cr2O7为什么可以直接配制准确浓度的溶液？
一、实验目的
1.学习重铬酸钾容量法测定铁矿石中铁的原理和 操作步骤。 2.了解无汞定铁法，增强环保意识。
全铁的测定：(酸溶-重铬酸钾容量法)
一、全铁的测定：（酸溶-重铬酸钾容量法）1、方法提要：试样用硫-磷混合酸溶解，制备成盐酸溶液，用氯化亚锡将大部分Fe3+还原至Fe2+，使溶液呈浅黄色，以中性红为指示剂，滴加三氯化钛溶液使溶液由兰色变为无色，再滴加重铬酸钾溶液使溶液出现稳定的兰色，以二苯胺磺酸钠作指示剂，用重铬酸钾标准溶液进行滴定。
2、试剂：1)硫-磷混合酸(1+1)；2)氯化亚锡溶液(100g/L)：称取10g氯化亚锡，加20mL盐酸溶解后用水稀释至100mL；3)三氯化钛溶液(1+5)：取10mL市售三氯化钛，加入50mL盐酸(1+4)，摇匀后备用；4)中性红溶液(1g/L)；5)二苯胺磺酸钠指示剂(5g/L)；6)重铬酸钾溶液(100g/L)；7)重铬酸钾标准溶液(T TFe/K2Cr2O7 = 2mg/mL)。
3、分析方法：称取0.1000或0.2000g试样于250 mL锥形瓶中，加少许水将试样摇散，加15mL硫-磷混合酸，置于高温电炉上溶至冒浓白烟至瓶口2/3处，取下冷却，用水冲洗锥形瓶约10mL，加10mL盐酸，在电炉上加热至近沸，趁热滴加氯化亚锡溶液至浅黄色，迅速冷却至室温，加入2滴中性红溶液，以三氯化钛溶液还原至无色，并过量1-2滴，滴加重铬酸钾溶液至出现稳定的兰色，加水稀释至120mL左右，加二苯胺磺酸钠指示剂2滴，用重铬酸钾标准溶液滴定至稳定的紫红色即为终点。
同批带试剂空白。
计算公式：ω(TFe)/10-2 = × 100式中： T ：重铬酸钾标准溶液对铁的滴定度(mg/mL)；V ：滴定试样消耗重铬酸钾标准溶液的体积(mL)；V 0：滴定试剂空白消耗的重铬酸钾标准溶液的体积(mL)； m s ：称样量(g)。
4、注意事项：1) 硫-磷混合酸分解试样的能力很强，一般铁矿石均能被分解。
溶样的关键是炉温要高，白烟要腾空到瓶颈；2) 随着重铬酸钾滴定毫升数的不同，重铬酸钾对铁的滴定度会有变化，主要是由于空白和指示剂的影响所致，可用与试样含量相近的铁矿标样进行标定，以消除影响；同时应带试剂空白以消除指示剂的影响；3) 铁矿含铜高时，需用氨水进行铜、铁分离，否则铜的存在使铁的测定结果不稳；4) 用氯化亚锡进行还原时，溶液的体积不能太大，应严格控制体积，要求“小体积，高酸度”；5) 氯化亚锡和三氯化钛溶液放置时间过长，容易氧化失效，宜新鲜配制。
重铬酸钾容量法测定铁矿石中全铁含量
重铬酸钾容量法测定铁矿石中全铁含量张连祥（青海省第一地质勘探院，青海西宁810000）近几年我国城市化建设进程的加快，使建筑行业得以快速的发展，而在建筑工程中对钢铁的需求量不断增加，这就对我国钢铁工业提出了更高的要求。
钢铁企业为了更好的满足社会的需求，需要不断的加大自身的生产能力，而铁矿石作为钢铁行业中最重要的基础原料，所以对铁矿石的需求不断增加。
目前我国虽然铁矿石拥有丰富的矿藏，但远远满足不了我国当前社会发展过程中对铁矿石的需求量，所以我国很大一部分铁矿石还是需要进口的，因此也导致我国成为铁矿石的进口大国。
随着铁矿石进口量的不断增加，我国对于铁矿石中铁含量的分析检测技术也得到了较大的提高。
特别是在当前口岸检查及铁矿石生产过程中其检测技术已得到了较快的发展，而且对元素检测的准确性也得到了较大的提各。
当前在铁矿石的检测技术中，利用矿物分析技术监控铁矿石的品具有非常重要的地位。
由于当前不仅口岸及生产过程中需要对铁矿石进行检测，而且在地质勘探及矿石选冶过程也需要对铁的含量进行明确，因此当前我国对于铁矿石全铁的检测方法较多。
而在近几年对铁矿石的测定中，就用最广泛和最普遍的分析方法即是重铬酸钾容量法，此种方法不仅从原理上更易于理解，而且操作上也较为简便，只是操作条件存在着掌握困难的情况，很容易由于操作条件掌握不好而导致系统偏差问题的发生。
目前此种方法经过了一定的改进后，其在溶解时间、溶解速度及分析精度方面都有了较大的提高。
更易于对铁矿石中全铁的检测。
1铁矿石试样的分解铁矿石属于较难分解的矿物，分解速度很慢，分析试样应通过200目筛，或试样粒度不大于0.074mm。
铁矿石一般能被盐酸在低温电炉上加热分解，如残渣为白色，表明试样分解完全若残渣有黑色或其它颜色，是因为铁的硅酸盐难溶于盐酸，可加入氢氟酸或氟化铵再加热使试样分解完全，磁铁矿的分解速度很慢，可用硫-磷混合酸（1+2）在高温电炉上加热分解，但应注意加热时间不能太长，以防止生成焦磷酸盐。
重铬酸钾容量法测定铁矿石中的全铁
重铬酸钾容量法测定铁矿石中的全铁测定铁的方法很多，含铁高的试样，普遍采用氯化亚锡为还原剂的重铬酸钾容量法，该法比较方便，过量的氯化亚锡很容易除去，重铬酸钾滴定溶液比较稳定，可直接作为标准溶液。
在0.5～1.8N的盐酸溶液中，以二苯胺磺酸钠作指示剂，滴定终点的变化很明显，受温度的影响（30°以下）较小，因此所测定的结果比较准确。
测定可在盐酸（或硫酸）溶液中进行，用氯化亚锡将三价铁还原至二价，加入氯化汞以除去过量的氯化亚锡，以二苯胺磺酸钠为指标剂，用重铬酸钾标准溶液滴定，其反应式为：2Fe3＋＋Sn2＋＋6Cl－→2Fe2＋＋SnCl62－Sn2＋＋4Cl－＋2HgCl2→SnCl62－＋Hg2Cl2(甘汞沉淀)6Fe2＋＋Cr2O72-＋14H＋→6Fe3＋＋2Cr3＋＋7H2O为了使三价铁全部变为二价并阻止它的氧化，常常加入稍微过量的氯化亚锡，然后加入氯化汞氧化之，此时，生成甘汞白色丝状沉淀。
氯化汞的氧化反应不是在瞬间内完成的，特别当溶液的酸度控制不当时，甘汞沉淀的产生比较缓慢。
因此加入氯化汞后应加以搅拌，并放置3～5分钟。
如果还原时加入氯化亚锡量过多，则氯化汞进一步被还原成金属汞，产生灰色或黑色沉淀。
金属汞容易被重铬酸钾氧化，使铁的结果偏高。
在滴定过程中生成的三价铁能氧化指示剂，故加入流—磷混合酸，使三价铁与磷酸生成稳定的络合物，降低Fe3＋/Fe2＋的氧化还原电位，避免铁（Ⅲ）对指标剂的氧化，而使滴定终点清晰稳定。
但有磷酸存在时，铁（Ⅱ）容易被氧化为铁（Ⅲ），所以加入磷酸后，不能放置过久，最好在开始滴定前加入。
用氯化严锡还原铁时，应保持小体积和较高的酸度，否则氯化亚锡容易水解。
由于氯化亚锡能使铜（Ⅱ）还原为铜（Ⅰ），所生成的铜（Ⅰ）能被重铬酸钾氧化，同时铜（Ⅱ）又能促使铁（Ⅱ）被空气中的氧氧化，因此铜的含量大于0.5毫克时，应预先分离。
钼、砷、锑和铂等，均可被氯化亚锡还原，又能为重铬酸钾氧化。
三氯化钛 ――重铬酸钾容量法快速测定铁矿石中全铁量概况
三氯化钛——重铬酸钾容量法快速测定铁矿石中全铁量1前言三氯化钛—重铬酸钾容量法是近年来测定铁矿石中全铁量普遍采用的快速分析方法。
从方法原理上易于理解,但具体操作条件不好掌握,易造成系统偏差。
本方法在吸取原有方法的基础上对原溶解样品的试剂、浓度、温度等做了一定改进。
加入浓硝酸溶解样品,并降低硫磷混酸的浓度,提高溶解温度,使溶解更完全,溶解速度加快,节省了时间、试剂,提高了分析精度。
2实验部分2.1试剂硫磷混酸:将150mL硫酸(ρ:1.84g/mL在搅拌下缓慢注入500mL水中,冷却后再加入150mL磷酸(ρ:1.70g/mL,用水稀释至1000mL,混匀。
盐酸(ρ:1.19g/mL硝酸(ρ:1.42g/mL二氯化锡溶液(6%:称取6g二氯化锡溶于20mL盐酸中,溶解后用稀释至100mL,混匀(用时现配。
三氯化钛(1+19:取三氯化钛溶液(15%~20%1份,加盐酸(1+919份混匀(用前现配。
钨酸钠(25%:称取25g钨酸钠溶于适量水中(若混浊需过滤,加5mL磷酸(ρ:1.70g/mL,用水稀释至100mL,混匀。
二苯胺磺酸钠(0.2%重铬酸钾标准溶液(0.008333mol/L:称取2.4515g预先在150℃烘干1h的重铬酸钾(基准试剂溶于水,移入1000mL容量瓶中,用水稀释至刻度,混匀〔1〕硫酸亚铁铵溶液(约0.05mol/L:称取19.7g硫酸亚铁铵溶于硫酸(5+95中,移入1000mL容量瓶中,用硫酸(5+9 5稀释至刻度,混匀〔2〕2.2实验方法2.2.1试样的分解称取试样0.2000g于500mL三角瓶中,加25mL磷硫混酸,轻轻摇动三角瓶,使试样分散。
于电炉上加热溶解,加热过程中不断摇动,煮沸后加1mL浓硝酸,溶解至冒硫酸烟,取下自然冷却。
2.2.2还原、滴定用少量水冲洗瓶壁,加12mL盐酸。
加热至沸,趁热滴加二氯化锡,还原至浅黄色,加水约100mL(此时,控制温度在50~60℃,温度高时,可流水冷却。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重铬酸钾容量法测定全铁含量
1、方法提要
试样用硫磷混酸分解，在盐酸介质中，先用氯化亚锡还原大部分高价铁，以钨酸钠为指示剂，再用三氯化钛将全部高价铁还原成低价至生成“钨蓝”，用重铬酸钾氧化至蓝色消失，以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定，借此测定全铁量。
测定范围10％以上。
2、试剂
除说明外，皆为分析纯
2.1 硫磷混酸：将500ml硫酸(ρ1.84g/ml)在不断搅拌下缓缓加入500ml水中，再加入500ml磷酸(ρ1.70g/ml)混匀。
2.2 盐酸(1+1)。
2.3 氯化亚锡(10％)：称取10g氯化亚锡，溶于20ml盐酸(ρ1.19g/ml)中，用水稀释到100ml，加入数粒锡粒，混匀。
2.4 钨酸钠溶液(25％)：称取25g钨酸钠溶于适量的水中，加入5ml磷酸(ρ1.70g/ml)用水释至lOOml，混匀。
2.5 三氯化钛(1+9)：取三氯化钛溶液(15％～20％)10ml，用(1+4)盐酸稀释到100ml，混匀。
2.6 二苯胺磺酸钠溶液(O.5％)。
2.7 重铬酸钾标准溶液C(K2Cr207)＝0.008333mol/L：称取2.4515g预先在150℃烘干1h的重铬酸钾(基准试剂)溶于100ml水中，移入1000ml容量瓶中，用水稀释至刻度，摇匀。
2.8 重铬酸钾溶液：取一定量的重铬酸钾标准溶液(2.7)稀释三至四倍。
3、分析步骤
称取O.2000g试样于250ml锥形瓶中，加入15ml硫磷混酸(2.1)，在高温电炉上加热分解，至冒硫酸白烟并腾空距瓶底3～4cm时，取下稍冷，加15ml热的HCl(1+1)溶液，将试液加热近沸，趁热滴加10％SnCl2溶液至试液呈浅黄色，冷却至室温，用水稀释至1OOml左右；加15滴钨酸钠溶液，用三氯化钛溶液滴至呈蓝色，再滴加重铬酸钾溶液至无色，加2滴二苯胺磺酸钠溶液，立即用重铬酸钾标准溶液滴至稳定的紫色。
4、分析结果的计算
按下式计算全铁的百分含量
TFe％＝
×0.0027925
V
m
×100
式中：V——滴定所消耗的重铬酸钾标准溶液的体积(ml)；
O.0027925——1ml0.008333mol/L重铬酸钾溶液相当于铁
量(g)；
m——试样量(g)。
5、注意事项
5.1 矿样中含碳量过高，妨碍滴定终点观察时，可预先将矿样在700℃～800℃高温炉中灼烧10～15min；或在硫磷混酸溶样时，加5ml 硝酸氧化碳。
5.2 氯化亚锡不能过量，否则影响结果；如不慎过量，可滴加1％
KMn04溶液至浅黄色。
5.3 氧化还原时的温度控制在20～40℃为好；温度低时，“钨蓝”褪色较慢；温度高时，钛易水解。
5.4 试样含铜小于O.5％时，“钨蓝”褪色后立即滴定，对测定结果无影响；当试样含铜量大于O.5％时，需要预先分离铜。
