九年级物理全册第十六章《电压电阻》状元培优单元测试题(新版)新人教版
16章电压电阻测试题 2018 9.16
一、选择题（每小题2 分，共32 分）
1、如图所示电路中，要使灯泡L1和L2并联，且闭合开关后，两表均有示数，则甲、乙
两表分别是( )
A.电流表、电流表
B.电流表、电压表
C.电压表、电流表
D.电压表、电压表
2、如图所示，与实物一致的电路图是（）
A． B． C．D．
3、如图所示电路中，电源电压为9V，当闭合开关S后，两灯都不亮．用电压表进行检测，得到的结果是：A、B两点之间的电压为零，B、C两点之间的电压为9V，造成故障的原因可能是（）
A．电源接触不良 B．甲灯接触不良或灯丝断开C．开关接触不良 D．乙灯接触不良或灯丝断开
4、如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是( )
A．灯L1被短路B．灯L2断路灯 C．灯L1断路D．L2被短路
5、下列电学基础知识说法正确的是( )
A.同种电荷相互吸引，异种电荷相互排斥
B.只要电子在运动，电路中就一定有电流
C.电源的作用就是给电路两端提供电压
D.电阻的大小只与导体的材料和长度有关
6、明在实验室里连接了如图所示的电路，对此电路的认识，正确的是( )
A.小灯泡并联，电压表测电源电压
B.小灯泡串联，电压表测L2的电压
C.若灯L1短路，则电压表示数为零
D.若灯L2短路，则电压表示数为3V
7、某热敏电阻的阻值随环境温度的变化而变化的规律如图甲所示．利用热
敏电阻这一特性，设计一个通过电表示数反映环境温度变化的电路，要求
电表示数增大表示温度升高，选项电路中不符合要求的是（）
A B C D
8、当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导．常温超导体的应
用有着十分诱人的前景．下面的几个电路元件可用超导体制作的是（）
A．电动机的线圈 B．电阻箱的电阻丝 C．电炉的电热丝 D．白炽灯泡的灯丝
9、如图的电路中，电源电压保持不变，两个电阻的阻值R1＜R2．闭合电键S，电路正常工作．下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将（）
A．R1与R2的位置互换 B．R1与电压表V的位置互换
C．R2与电流表A的位置互换 D．电压表V与电流表A的位置互换
10、如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管．下列说法正确的是（）
A．水果电池将电能转化为化学能
B．发光二极管是由半导体材料制成的
C．一组二极管同时发光说明它们一定是串联的
D．如果少串联一个水果电池，二极管将变亮
11、如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯
均能发光，则（）
A．甲接电压表，乙接电流表 B．甲、乙均接电压表
C．甲、乙均接电流表 D．甲接电流表，乙接电压表
12、下列说法正确的是（）
A．长导线的电阻比短导线的电阻大 B．只有正电荷的定向移动才能形成电流
C．金属导体中大量电子定向移动的方向就是电流方向 D．甲、乙两灯的两端电压相等，
甲、乙两灯可能是
13、图中，当开关S闭合时，只有L1灯亮，且电压表读数为0，那么，原因是（）
A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路
14、某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；
当导线与BC两点连接时，两灯都不亮．由此推测故障是（）
A．AB两点间存在短路 B．AB两点间存在断路
C．BC两点间存在短路 D．BC两点间存在断路
15、在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项
故障现象如下：
故障现象可能原因检修方法
灯泡不亮灯泡的灯丝断了换新灯泡
灯头内的电线断了连接好
灯头、开关等处的接线松动检查加固
从电路的组成来看，上述故障现象的原因可以概括成
A.开路
B.短路
C.通路
D.开路或短路
16、如图所示电路中，甲、乙两处分别接入电流表或电压表。
当S闭合后，使两灯均能
发光，则( )
A．甲接电流表，乙接电压表 B．甲、乙均接电压表
C．甲、乙均接电流表 D．甲接电压表，乙接电流表
二、填空题（每空1分，共20分）
17、在如图所示的电路中，电源电压始终等于6 V，电阻R1、R2可能出现了断路故障。
闭合开关S后：(1)若各电表示数出现现象，说明电阻R2断路；
(2)若各电表示数出现现象，说明电阻R1和R2都断路。
18、在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。
一段时
间后，发现灯泡L不亮，故障发生在电阻R、灯L上，其他元件仍保持完好。
①用一个完好的小灯替换原来的灯泡L后，小灯（选填“一定发光”、“一定不发光”或“可能发光”）。
②在原故障电路中，将电流表A与灯L位置互换后，电压表V的示数不发生变化，电路中可
能存在的故障是（写出所有可能情况）。
19、如图所示的装置中，滑动变阻器标有“20Ω 0.5A”字样，连接情况如图所示．
（1）闭合开关前，应将滑片移动到端（填A或B）．
（2）闭合开关，当滑片向左移动时，灯会变，电流表的示数会变
（填“大”或“小”）．
（3）如果将滑动变阻器的电阻拆下来时，电阻线的电阻会（填“变大”或“变小”或“不变”）．
20、如下右图电路中，只闭合S1、S2时，灯L1、L2是，只闭合S3时，灯L1、L2是（选填“串联”或“并联”），同时闭合开关会造成电源短路．
21、填写下列电路故障的原因：
（1）实验时，连接完最后一根导线，灯泡就亮．
（2）闭合开关后，发现灯泡发光较亮，且移动滑片时，灯泡的亮度不变：．
（3）闭合开关后，发现灯泡发光较暗，且移动滑片时，灯泡的亮度不变．
（4）两表指针偏向左边没有刻度的位置．
（5）两表指针偏转过大，超过了刻度右边位置．
（6）串联电路中，闭合开关，灯L1亮，L2不亮．
（7）并联电路中，闭合开关，灯L1亮，L2不亮．
22、如图所示电路中，电源电压保持不变，开关S1始终闭合．当开关S2断开时，灯L1、L2是联的；当开关S2闭合时．灯L2会，电压表示数（选填“变大”、“变小”或“不变”）．
三、作图题（共14 分）
23、（2分）请根据图15所示的实物图，画出对应的电路图。
24、（2分）如图按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线
不得相交。
25、（4分）（1）如图10，根据实物图画出电路图；
（2）如图11，按要求连接实物图：两灯泡并联，开关S是总开关，电路中的总电流约为0.5A，其中电流表A1只测通过L1的电流，A2只测通过L2的电流。
26、（3分）如图是某同学连接的错误电路，对于这个电路，只须拆除
一根导线，就能变成两灯
连接的正确电路．请在要
拆除的那根线上打上“×”号，（1分）并在方框内画出它的电路图．（ 2分）
27、（3分）在图8中的〇里填上适当的电表符号，要求电键闭合
后两盏灯都能发光。
四、实验,探究题（共14分）
28、（7分）在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图15是某同学连接的电路：
（1）如果合上开关，将出现现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成的不良后果．
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”．（3）如图所示，该电阻箱的量程是，此时示数为Ω．
（4）如果你想测量电路中的另一处电流值，需在电路中再_____联一个电流表，并增加____根导线.
五、计算题（共20 分）
30、（4分）如图（a）所示电路，V1、V2是两只相同的电压表．当闭合开关后．灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置．则：
（1）求L1和L2两端的电压；
（2）若将L1和L2改接为图（c）所示的电路，电源电压不变，闭合开关
后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为
1.2A，求此时通过L2的电流和L2两端的电压．
31、（6分）如图所示的电路，电源电压为3V，闭合开关，电压表示数
为1V，求：
（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．（3）流过灯泡L1
与L2的电流之比．。
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含参考答案
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，闭合开关S后灯泡L1、L2都不亮，电压表无示数，用一导线分别并联在灯L1、L2和开关S 两端，发现接到L2两端时L1亮，其故障可能是（）A．L1短路B．S断路C．L1断路D．L2断路2．如图所示的电路中，当开关S闭合后，要使灯泡L1、L2串联，甲乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表3．下列说法中，符合实际的是（）A．一节新干电池的电压为2V B．教室电风扇的额定电压约为220VC．家用洗衣机的额定电流约为10A D．冬天通过柜式空调的电流约为0.3A4．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中圆圈内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（）A．a为电流表，b为小灯泡，c为电压表B．a为小灯泡，b为电流表，c为电压表C．a为小灯泡，b为电压表，c为电流表D．a为电流表，b为电流表，c为小灯泡5．在如图所示的电路中，S闭合后下列各种情况不正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后U丙=U甲+U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表不可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数6．下列估测最接近实际的是（）A．荧光灯的电流约为150AB．一节干电池电压约为2VC．人骑自行车的功率约为60kWD．一位中学生从教学楼一楼走上三楼做的功约为3000J7．下列说法正确的是（）A．电路中有电源，就一定有电流B．负电荷移动的方向与电流方向一致C．同种材料制成的长短相同的两条导线，粗导线的电阻较小D．用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电8．如图所示的电路中，闭合开关，发现电压表指针不偏转。
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带答案)
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带答案）学校:___________班级：___________姓名：___________考号：___________一、选择题1．在如图所示的电路中，电源电压为3V ，当开关S 1、S 2都闭合时，则（ ）A ．电压表的示数为3VB ．电流表将被烧坏C ．灯L 1不亮、灯L 2亮D ．两只灯都将被烧坏2.下列电路中电压表测量R 2两端电压，且电路连接正确是( )A. B.C. D.3. 如图所示，设电源电压保持不变，S 1断开S 2闭合时，电压表读数为4.5 V ，S 1闭合S 2断开时，电压表读数变为3 V ，灯泡L l 和L 2两端电压分别是（ ）A.3 V 和4.5 VB.3 V 和1.5 VC.3 V 和3 VD.1.5 V 和4.5 V4．如图所示，电池组由两节新的干电池串联组成，闭合开关S ，R 1两端的电压为1V ，那么图中电压表的示数为（ ）V L 1L 2S 1S 2A．1V B．2V C．3V D．4V5．如图所示的电路图中，能用电压表正确测出灯L两端电压的是( )1A B C D6.如图所示,电路中虚线框中是一个电阻箱,最下排为电阻丝,中间排为接线柱和插孔,上排A、B、C、D为铜塞,开始时,铜塞都没有插入接线柱中,电源电压保持不变,下列说法正确的是()A.要使电流表示数达到最大,需将铜塞全部插入插孔B.要使电流表示数减小,应插入铜塞C.闭合开关,电阻箱接入电路中的电阻为零D.闭合开关,电流表示数最大7．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（）A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值B．滑动变阻器能够表示出它连入电路的阻值C．电阻箱能表示出它连入电路的阻值D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制亮，8．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，电流表和电压表均有读数．则故障原因不可能是（）灯L2xA．L1断路B．L1短路C．L2断路D．L2短路9.如图所示,电路中能实现灯泡从亮到灭的电路是()10.如图所示，电流表A1示数为0.3A，当开关S由闭合到断开时，电流表A的示数变化了0.5A，下列说法正确的是（）A．开关S由闭合到断开时，A1示数变大B．开关S由闭合到断开，A示数减小了0.5 A，A1示数不变C．开关S由闭合到断开时，V表示数变小D．开关S闭合时，A1与A的示数之比为3：511. 如图所示的电路，下列说法正确的是( )A.只闭合开关，灯泡与滑动变阻器并联，电流表测干路电流B.只闭合开关，灯泡与滑动变阻器并联后再与串联C.闭合开关、，灯泡、并联后再与滑动变阻器串联D.闭合开关、，灯泡被短路，电压表测灯泡两端的电压12．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）A．R甲＞R乙＞R丙＞R丁B．R丁＞R丙＞R乙＞R甲C．R丙＞R乙＞R甲＞R丁D．R乙＞R丁＞R甲＞R丙13．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（）A．AB段电阻大，电流小B．BC段电阻大，电流大C．AB段电阻大，电流与BC段相等D．BC段电阻大电流与AB段相等14. 在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电源两端的电压和L1两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V15．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I 1、I2，那么下列关系式正确的是（）A．U2=U1+U3I1=I2B．U2=Ul=U3I1=I2C．U3=Ul+U2I1＜I2D．U3=Ul+U2Il＞I2二、填空题16．如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度（升高/降低），电流表的读数（变大/变小）．17. 某同学有一个电压表（两个量程分别为0～3 V和0～15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
第十六章+电压+电阻+章节练习-2024-2025学年初中物理人教版(2024)九年级全一册
第十六章 电压 电阻 章节练习-2024-2025学年初中物理人教版（2024）九年级全一册一、单选题1．如图甲所示，闭合开关后两只电压表和的指针偏转角度相同，位置如图乙所示，则电源和灯L 2两端电压分别是（ ）A ．8.5V 1.7VB ．8.5V 6.8VC ．6.8V 1.7VD ．1.7V 6.8V2．对下列物理量的认识中，最接近实际的是（ ）A ．家用电冰箱的正常工作电流约1AB ．对人体的安全电压不高于220VC ．人体的电阻大约为1002D ．家用空调功率约100W3．某同学在研究电阻大小的影响因素时使用了如图所示的电路，木板上装有两根长度、横截面积、温度相同的镍铬合金丝AB 和锰铜合金丝CD 。
实验中，第一次将AB 接入电路，闭合开关后，迅速记录电流表示数为I 1：第二次将CD 接入电路，闭合开关后，迅速记录电流表示数为I 2。
关于此实验下列说法正确的是（ ）A ．若12I I <，说明锰铜合金丝电阻较大B ．若12I I ≠，说明合金丝材料影响电阻大小C ．此装置无法探究导体长度对合金丝电阻大小是否有影响D ．利用电流表示数反映合金丝电阻大小用的是控制变量法4．由同种材料制成的长度相同、横截面积不同的 AB 和 BC 两段导体，按如图所示的方式连入电路中，导体的电阻及通过的电流大小关系正确的是（）A．R AB＞R BC，I AB＝I BC B．R AB＞R BC，I AB＜I BCC．R AB＜R BC，I AB＝I BC D．R AB＜R BC，I AB＜I BC5．关于电流、电压和电阻，下列说法中正确的是（）A．电流是由正电荷定向移动形成的B．电路两端有电压，电路中就一定有电流C．金属导体中自由电子定向移动的方向与电流方向相反D．通过导体的电流为零时，导体的电阻也为零6．下列说法正确的是（）A．发光二极管是由半导体材料制成的B．验钞机发出了蓝紫色的光说明紫外线是蓝紫色的C．烤箱的电阻丝向外辐射的红外线随温度的升高而减弱D．白炽灯的灯丝用久会变细是凝华现象7．如图所示电路，当闭合开关S时，发现两灯都不亮，电压表的示数为0；将电压表接在灯L1两端时，电压表示数接近电源电压。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(附答案)
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。
当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。
下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。

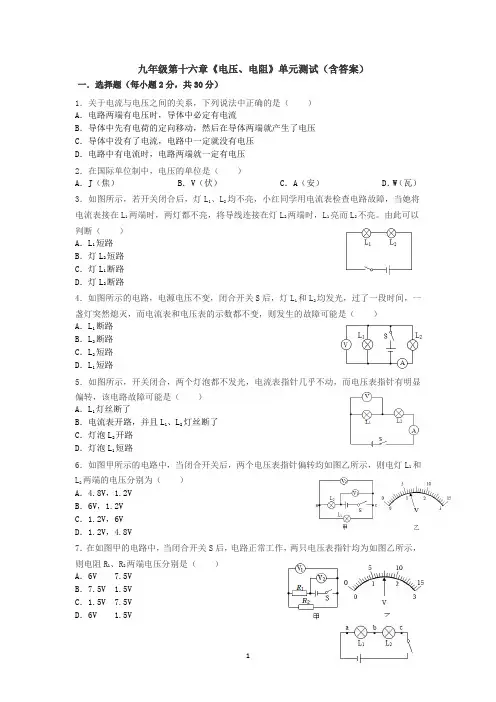

最新人教版初中物理九年级第十六章《电压、电阻》单元测试(含答案).docx5
