便携式四合一气体检测仪操作手册
气体检测仪操作规程
便携式四合一气体检测仪操作规程1 范围:本规程规定了设备启动前，对罐内气体实施检测，四合一气体检测仪的检查准备，检测操作步骤及安全注意事项。
本规程适用于机械清洗项目对各类储油罐清洗前的气体检测操作。
2规范性引用文件SY6503-2000 可燃气体检测报警器使用规范3 四合一气体检测仪检测前的检查准备3.1检查电池电量是否充足（3.3V以上），不充足及时充电；3.2检查进气口气滤有无杂物堵住，堵住需清理干净或更换；4 操作步骤：4.1开机操作：4.1.1按［MODE］键并保持1秒，LCD显示“on”，LED亮，峰鸣器响一声，仪器开机；4.1.2LCD显示版本号，同时进行预热和自检。
4.1.3预热和自检完成致10秒倒计时结束，仪器进入检测模式，确认仪器运行正常。
4.1.4确认确实在抽新鲜空气，确认氧气指示计的指示值确实为20.9%。
4.1.5将取样管端部插入测试点中，待测试值变化稳定后，读数并记录。
4.1.6从测试点中拿出取样管，置于空气中，待LED显示值回复到空气中状态后，再进行下一测试点测试。
4.2关机操作：4.2.1按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。
5注意事项：5.1仪器更换电池或简单维修时应在安全场所进行。
5.2传感器和仪器要注意防水和杂质。
5.3仪器长期不工作时，应关机，置于干燥、无尘、符合储存温度的环境中。
5.4调整好的仪器不要随便打开盖。
硫化氢气体检测报警仪操作规程1 范围:本标准规定了设备启动前，对罐内气体实施检测，硫化氢检测仪的检查准备，检测操作步骤及安全注意事项。
本标准适用于机械清洗项目对各类储油罐清洗前的气体检测操作。
2规范性引用文件《COWS施工手册》3 硫化氢检测仪检测前的检查准备3.1检查电池电量是否充足，不充足更换；3.2检查进气口不被杂物堵住，堵住清理干净；4 操作步骤：4.1开机操作4.1.1确认电池已经装入仪器，按住按键3秒，LCD显示“on”，红色LED亮，蜂鸣器响一声，振动器振动，仪器开机。

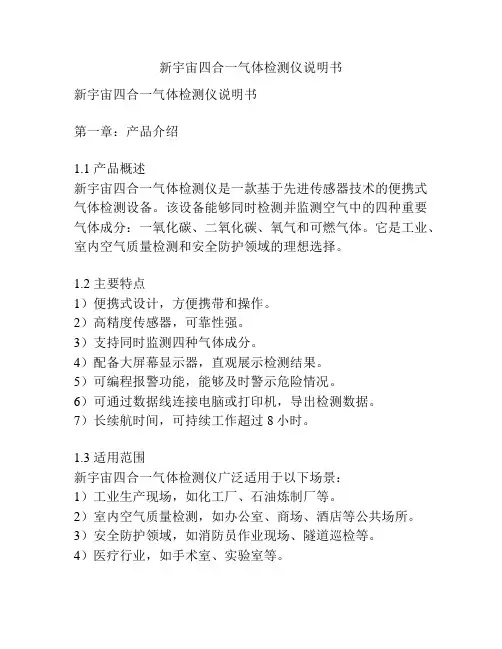

新宇宙四合一气体检测仪说明书
新宇宙四合一气体检测仪说明书新宇宙四合一气体检测仪说明书第一章：产品介绍1.1 产品概述新宇宙四合一气体检测仪是一款基于先进传感器技术的便携式气体检测设备。
该设备能够同时检测并监测空气中的四种重要气体成分：一氧化碳、二氧化碳、氧气和可燃气体。
它是工业、室内空气质量检测和安全防护领域的理想选择。
1.2 主要特点1）便携式设计，方便携带和操作。
2）高精度传感器，可靠性强。
3）支持同时监测四种气体成分。
4）配备大屏幕显示器，直观展示检测结果。
5）可编程报警功能，能够及时警示危险情况。
6）可通过数据线连接电脑或打印机，导出检测数据。
7）长续航时间，可持续工作超过8小时。
1.3 适用范围新宇宙四合一气体检测仪广泛适用于以下场景：1）工业生产现场，如化工厂、石油炼制厂等。
2）室内空气质量检测，如办公室、商场、酒店等公共场所。
3）安全防护领域，如消防员作业现场、隧道巡检等。
4）医疗行业，如手术室、实验室等。
第二章：产品结构及参数2.1 产品结构新宇宙四合一气体检测仪主要由以下组成部分构成：1）外壳：采用工程塑料制成，具有抗压、防水、防腐等性能。
2）显示屏：采用高清液晶显示屏，直观展示检测结果。
3）按键：设有多个功能按键，方便用户操作。
4）传感器：通过传感器检测气体成分，具有高精度和可靠性。
5）电池：设有可充电电池，长续航时间。
6）数据接口：可通过数据线连接电脑或打印机，导出检测数据。
2.2 主要参数1）检测气体：一氧化碳（CO）、二氧化碳（CO2）、氧气（O2）、可燃气体（LEL）2）检测原理：传感器检测和分析原理3）测量范围：- 一氧化碳：0-1000ppm- 二氧化碳：0-5000ppm- 氧气：0-25%- 可燃气体：0-100%LEL4）分辨率：- 一氧化碳：1ppm- 二氧化碳：1ppm- 氧气：0.1%- 可燃气体：1%LEL5）精度：- 一氧化碳：±5%FS- 二氧化碳：±3%FS- 氧气：±2%FS- 可燃气体：±2%LEL6）工作原理温度：-20℃～50℃7）工作湿度：20%～90%RH（无结露）8）电源：内置可充电锂电池9）续航时间：≥8小时（连续工作）10）外观尺寸：150mm×80mm×30mm11）重量：约300g第三章：使用方法3.1 准备工作1）打开检测仪，确保电量充足。
便携式四合一气体检测仪（气体检测报警器）使用说明书
便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。
检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。
本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。
1.1本产品设计、制造、检定遵守以下国家标准：GB3836.1-2010《爆炸性环境第1部分：设备通用要求》GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB15322.3-2003《便携式可燃气体探测器第3部分：测量范围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理2.1结构功能对照表2.2检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成2.3工作原理：电化学式和催化燃烧式三、技术特性常规气体检测范围：气体种类量程低报警点高报警点分辨率EX (0~100)%LEL 25%LEL 50%LEL 1%LEL H2S (0~100)PPM 10PPM 20PPM 1PPM CO (0~1000)PPM 50PPM 200PPM 1PPM O2(0~30)%VOL19.5%VOL23.5%VOL0.1%VOL其他组合气体请联系公司显示误差：±5%FS(可燃)、±10%（一氧化碳）、±5μmol/mol(硫化氢)响应时间：T＜30s指示方式：LCD显示实时数据及系统状态56388412发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95%RH（无结露）工作电压：DC3.7V(锂电池容量2000mAh)防爆标志：Ex ib IIB T3Gb 充电时间：6h~8h 待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：0.5kg 四、功能与操作4.1开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示屏的背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。
便携式四合一气体检测仪操作说明 四合一气体检测仪操作规程
便携式四合一气体检测仪操作说明四合一气体检测仪操作规程便携式四合一气体检测仪操作规程范围本规程规定了设备启动前，对罐内气体实施检测，四合一气体检测仪的检查准备，检测操作步骤及安全注意事项。
本规程适用于机械便携式四合一气体检测仪操作规程范围本规程规定了设备启动前，对罐内气体实施检测，四合一气体检测仪的检查准备，检测操作步骤及安全注意事项。
本规程适用于机械清洗项目对各类储油罐清洗前的气体检测操作。
规范性引用文件可燃气体检测报警器使用规范四合一气体检测仪检测前的检查准备检查电池电量是否充分（3.3V以上），不充分适时充电；检查进气口气滤有无杂物堵住，堵住需清理干净或更换；操作步骤：开机操作：按［MODE］键并保持1秒，LCD显示“on”，LED亮，峰鸣器响一声，仪器开机；显示版本号，同时进行预热和自检。
预热和自检完成致10秒倒计时结束，仪器进入检测模式，确认仪器运行正常。
确认的确在抽新鲜空气，确认氧气指示计的指示值的确为20.9%。
将取样管端部插入测试点中，待测试值变化稳定后，读数并记录。
从测试点中拿出取样管，置于空气中，待LED显示值回复到空气中状态后，再进行下一测试点测试。
关机操作：按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。
注意事项：仪器更换电池或简单维护和修理时应在安全场所进行。
传感器和仪器要注意防水和杂质。
仪器长期不工作时，应关机，置于干燥、无尘、符合储存温度的环境中。
调整好的仪器不要随便打开盖。
硫化氢气体检测报警仪操作规程范围本标准规定了设备启动前，对罐内气体实施检测，硫化氢检测仪的检查准备，检测操作步骤及安全注意事项。
本标准适用于机械清洗项目对各类储油罐清洗前的气体检测操作。
规范性引用文件《COWS施工手册》硫化氢检测仪检测前的检查准备检查电池电量是否充分，不充分更换；检查进气口不被杂物堵住，堵住清理干净；操作步骤：开机操作确认电池已经装入仪器，按住按键3秒，LCD显示“on”，红色LED亮，蜂鸣器响一声，振动器振动，仪器开机。
便携式气体检测仪使用说明书(测氧仪)
便携式气体检测仪使用说明书1、操作方法图3－1所示的操作提示区分成左、中、右三个区域，分别对应左功能键、开/关模式键和右功能键。
在不同的功能状态下，三个功能的图标会有不同，也会出现功能提示文字（根据语言设置的不同显示不同文字），按相应的按键进入对应功能；或出现空白表示在此状态下对应键操作无效。
仪器屏幕显示的菜单分为功能菜单、单选项和复选项三种，功能菜单使用右键将光标移动到相应项目上，按左键选择；单选菜单使用右键上下移动光标到对应项目上，按左键改变选择设置，选择具有单一性，按模式键确认修改；复选项使用左键移动光标到相应项目，按左键改变选择状态，有十字叉表示选中，否则为不选，可选择多个项目，按模式键确认修改。
2、操作模式仪器有检测模式、诊断模式和编程模式三种工作方式，分别对应不同的操作功能和菜单显示。
3、仪器操作指南3.1 开关机长按“开关键”超过2秒钟即可开机，同时蜂鸣器鸣响一声。
在开机状态下，按住“开关键”超过2秒钟，屏幕显示“仪器将在5秒后关机…”，并从5开始倒计时，继续按住“开关键”不放直至倒计时结束，屏幕显示“仪器已关机”并正常关闭。
在倒计时过程中松开“开关键”可停止关机过程，并返回原状态。
3.2 自检开机后，屏幕依次显示仪器名称、韧件版本号、序列号、传感器安装状态信息。
若没有插入SD卡或未打开写保护，将显示错误信息：按右键关机，按左键忽略此错误，继续下一步操作。
提示：没有插入SD卡或卡写保护不能记录数据，但不影响测量功能。
此时屏幕显示中表示数据存储的图标将显示成“！”。
（参见4.1.1的图）根据用户的设置（参见4－3－5），还将显示当前时间、日期、操作模式、报警设置等信息；若用户选择开机做零点标定，则每次开机都要进行零点标定。
自检完毕后屏幕显示“自检完成！”并进入检测模式。
4、仪器操作4.1 检测模式4.1.1 数据测量在检测模式中，屏幕显示实时测量数据和状态。
长按模式键可关机；在出现报警的情况下，按左功能键可发出一次报警，以测试报警器状态；按右功能键，进入下一项，显示曾经出现过的峰值浓度。
4合1气体检测仪中文说明书
-2-
注 意：
1. 使用前请详阅使用手册，完整了解使用、操作、保养方法。 2. 为安全起见，本检测仪应由合格人员操作维护。 3. 使用替代零件可能导致本质安全防爆失效。 4. 原厂建议使用检测仪前以气体浓度超过高警报设定点的气体
14
泵警报与泵测试
泵持续将空气吸入，如果泵停止工作或堵塞，检测仪会发出泵警报，并锁
定在泵警报状况下。显示屏显示以下画面，发出两声快速哔声，并震动，
显示屏上
和 符号闪烁。
△！ 警告：确认堵塞状况排除后再按○键确认锁定的泵警报.
当按下○键后，检测仪会自动要求执行泵浦测试。请依照使用手册中的泵测 试一节完成泵测试。如果泵测试成功完成，检测仪恢复正常工作，否则泵 警报会持续。如果泵警报持续发生，请参考使用手册中的故障与维修一节。
版本使用的电池不同，请与本公司连络. 5. 使用原厂指定的充电器充电，使用他牌充电器可能导致火灾或爆炸. 6. 充电前应将检测仪先关机. 7. 不要充完电立刻就做校正. 8. 更换锂电池组或碱性电池组可以在现场更换，但是碱性电池组内的碱性
电池必需要在没有危险的安全区域更换. 9. M5-BAT08 和 M5-BAT07 电池组内有锂电池，使用不当可能有燃烧或
successful〞（自我测试成功）. z 检测仪显示 LEL 传感器的补偿系数气体种类和 PID 传感器的补偿系数气
体种类. z 显示屏依序显示 TWA，STEL，低警报和高警报设定点.
气体检测仪操作规程
便携式四合一气体检测仪操作规程1 范围:本规程规定了设备启动前，对罐内气体实施检测，四合一气体检测仪的检查准备，检测操作步骤及安全注意事项。
本规程适用于机械清洗项目对各类储油罐清洗前的气体检测操作。
2规范性引用文件SY6503-2000 可燃气体检测报警器使用规范3 四合一气体检测仪检测前的检查准备3.1检查电池电量是否充足（3.3V以上），不充足及时充电；3.2检查进气口气滤有无杂物堵住，堵住需清理干净或更换；4 操作步骤：4.1开机操作：4.1.1按［MODE］键并保持1秒，LCD显示“on”，LED亮，峰鸣器响一声，仪器开机；4.1.2LCD显示版本号，同时进行预热和自检。
4.1.3预热和自检完成致10秒倒计时结束，仪器进入检测模式，确认仪器运行正常。
4.1.4确认确实在抽新鲜空气，确认氧气指示计的指示值确实为20.9%。
4.1.5将取样管端部插入测试点中，待测试值变化稳定后，读数并记录。
4.1.6从测试点中拿出取样管，置于空气中，待LED显示值回复到空气中状态后，再进行下一测试点测试。
4.2关机操作：4.2.1按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。
5注意事项：5.1仪器更换电池或简单维修时应在安全场所进行。
5.2传感器和仪器要注意防水和杂质。
5.3仪器长期不工作时，应关机，置于干燥、无尘、符合储存温度的环境中。
5.4调整好的仪器不要随便打开盖。
硫化氢气体检测报警仪操作规程1 范围:本标准规定了设备启动前，对罐内气体实施检测，硫化氢检测仪的检查准备，检测操作步骤及安全注意事项。
本标准适用于机械清洗项目对各类储油罐清洗前的气体检测操作。
2规范性引用文件《COWS施工手册》3 硫化氢检测仪检测前的检查准备3.1检查电池电量是否充足，不充足更换；3.2检查进气口不被杂物堵住，堵住清理干净；4 操作步骤：4.1开机操作4.1.1确认电池已经装入仪器，按住按键3秒，LCD显示“on”，红色LED亮，蜂鸣器响一声，振动器振动，仪器开机。
四合一气体检测仪操作规程
四合一气体检测仪操作规程
1. 准备工作：
a. 确保气体检测仪已经充满电，并处于工作状态。
b. 确保传感器已经校准，并且处于正常工作状态。
c. 检查气体检测仪的样品泵是否安装好，并已连接到检测仪上。
2. 开机准备：
a. 按下电源按钮，等待气体检测仪启动。
b. 确保检测仪的显示屏上显示正常。
3. 检测前准备：
a. 穿戴个人防护装备，包括手套、眼镜和面罩等。
b. 如果需要进一步检查某个区域，确保该区域已经通风，并且没有可燃性气体存在。
4. 气体检测：
a. 使用检测仪上的开关选择要检测的气体类型。
b. 将检测仪的传感器靠近要检测的区域，并观察显示屏上的读数。
c. 如果显示屏上显示的读数超过了安全范围, 立即离开该区域，并进行相应的安全措施。
d. 如果需要进行多个点位的检测，重复步骤b和c直到完成所有检测。
5. 检测结束：
a. 按下电源按钮，将检测仪关闭。
b. 将检测仪进行清洁，并妥善存放在适宜的地方。
这些操作规程旨在确保正常使用四合一气体检测仪进行安全、准确的气体检测。
在操作过程中，务必要注意个人防护，并严格按照操作规程执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四合一气体检测仪检测前的检查准备应包括检查电池电量是否充足（3.3V以上），不充足及时充电；检查进气口气滤有无杂物堵住，堵住需清理干净或更换等等。
可测多种气体,对有毒气体反应迅速且精确以保证有危险发生时，适用于农业、化工、建筑、电力、消防、天然气、一般工业、有毒材料、钢铁业、石油石化、污水处理等领域。
一、便携式四合一气体检测仪的操作步骤：
1.开机操作：
按［MODE］键并保持1秒，LCD显示“on”，LED亮，峰鸣器响一声，仪器开机；
LCD显示版本号，同时进行预热和自检；
预热和自检完成致10秒倒计时结束，仪器进入检测模式，确认仪器运行正常；
确认确实在抽新鲜空气，确认氧气指示计的指示值确实为20.9%；
将取样管端部插入测试点中，待测试值变化稳定后，读数并记录；
从测试点中拿出取样管，置于空气中，待LED显示值回复到空气中状态后，再进行下一测试点测试；
2.关机操作：
按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。
二、使用注意事项
1、基于安全理由，只能由合格人员操作和维护四合一气体检测仪。
畅为工程师建议操作和维护前必先完全阅读和理解用户手册的内容。
2、首次使用前先对检测仪充电。
建议每个工作天后对检测仪充电。
3、首次使用前应对仪器进行校准，此后，应根据使用情况及仪器对有害气体或污染物的暴露情况进行定期的校准。
建议每180天（6个月）必须校准一次。
4、如可燃气体传感器曾暴露于任何催化剂污染物/毒剂（如硫化物，硅蒸汽，卤素化合物等），建议应由已知浓度的标气对其进行测试。
5、建议每日使用前对传感器进行“ 冲击测试”，即通过使其暴露于浓度超过其高限报警点的气体时，确认检测仪能够对气体作出响应，并激活听觉和视觉警报。
如探测仪读数超出规定范围，应对其进行校准。
6、应避免使可燃气体传感器暴露于含铅化合物，硅树脂，氯化碳氢化合物。
尽管有些有机蒸汽（如含铅汽油，卤化碳氢化合物）可能会使传感器暂时停止正常工作，但多数情况下，通过校准能够恢复其功能。
7、检测仪只能在氧气浓度不超过20.9%（v/v）的潜在爆炸气体环境中使用。
8、检测仪读数突然上升然后下降或读数不稳可能表示一种气体浓度超出量程上限, 可能是有危险的。
9、在某些环境中，电磁波的干扰可能会导致仪器非正常工作。
三、日常使用与维护
1.在使用仪器之前，请详细阅读操作手册。
本仪器需由经过一定时间培训的人员或专门人员使用与维护。
2.仪器的维修和部件的更换，须由受过专门培训的人员来完成。
3.更换电池或充电时必须在安全场所进行。
4.请注意防止仪器从高处跌落，或受到剧烈振动。
5.仪器显示不正常，并发出间断声响，是电池电压过低所致，充电后即可恢复正常。
6.严禁将仪器暴露在高浓度腐蚀性气体环境下长时间工作，以防降低传感器灵敏度，严重时损坏传感器。
