protel-DXP常用元件库

protel常用元件原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏初学Protel DXP碰到最多的问题就是：不知道元件放在哪个库中。

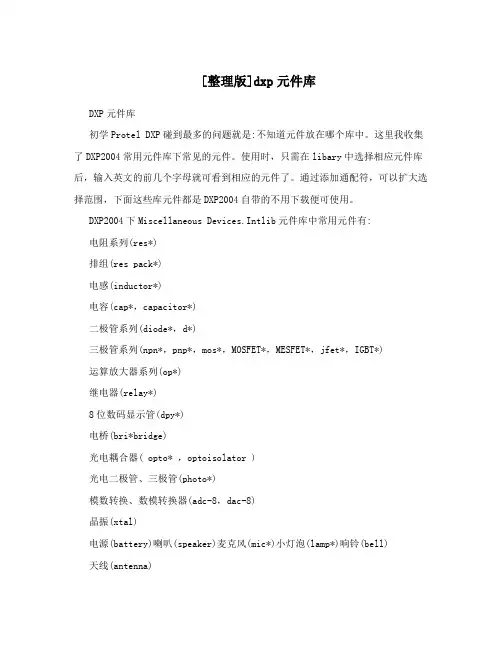

这里我收集了DXP2004常用元件库下常见的元件。

使用时，只需在libary中选择相应元件库后，输入英文的前几个字母就可看到相应的元件了。

通过添加通配符，可以扩大选择范围，下面这些库元件都是DXP2004自带的不用下载便可使用。

DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator ) 光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。

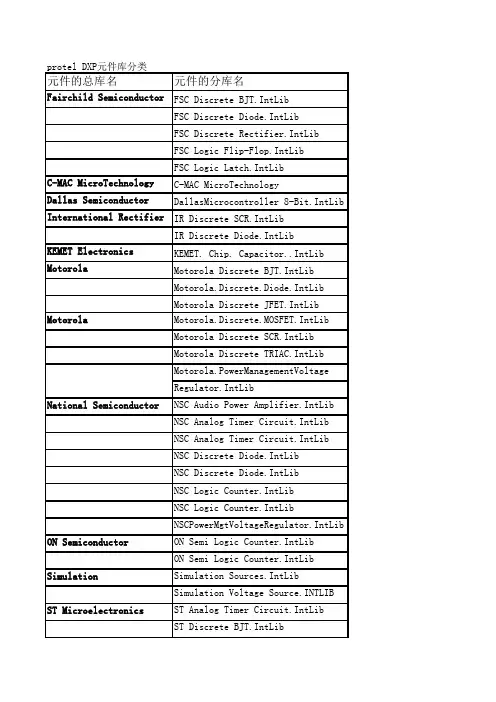

DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*) (header*) (MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中Protel DXP元件库分类中英文对照FSC Discrete BJT.IntLib 三极管FSC Discrete Diode.IntLib 二极管FSC Discrete Rectifier.IntLib IN系列二极管FSC Logic Flip-Flop.IntLib 40系列FSC Logic Latch.IntLib 74LS系列C-MAC MicroTechnologyC-MAC MicroTechnology 晶振Dallas SemiconductorDallasMicrocontroller 8-Bit.IntLib 存储器International RectifierIR Discrete SCR.IntLib 可控硅IR Discrete Diode.IntLib 二极管KEMET ElectronicsKEMET. Chip. Capacitor..IntLib 粘贴式电容MotorolaMotorola Discrete BJT.IntLib 三极管Motorola.Discrete.Diode.IntLib 1N系列稳压管Motorola Discrete JFET.IntLib 场效应管MotorolaMotorola.Discrete.MOSFET.IntLib MOS管Motorola Discrete SCR.IntLib 可控硅Motorola Discrete TRIAC.IntLib 双向可控硅Motorola.PowerManagementVoltage 电源LM系列National SemiconductorNSC Audio Power Amplifier.IntLib LM38、48系列NSC Analog Timer Circuit.IntLib LM555 NSC Analog Timer Circuit.IntLib 三极管NSC Discrete Diode.IntLib IN系列二极管NSC Discrete Diode.IntLib IN系列稳压管NSC Logic Counter.IntLib CD40系列NSC Logic Counter.IntLib 74系列NSCPowerMgtVoltageRegulator.IntLib 电源块子78系列ON SemiconductorON Semi Logic Counter.IntLib 74系列ON Semi Logic Counter.IntLib 晶振SimulationSimulation Sources.IntLib 信号源Simulation Voltage Source.INTLIB 信号源ST MicroelectronicsST Analog Timer Circuit.IntLib LM555ST Discrete BJT.IntLib 2N系列三极管ST Operational Amplifier.IntLib TL084系列ST Logic Counter.IntLib 40、74系列ST Logic Flip-Flop.IntLib 74系列4017ST Logic Switch.IntLib 4066系列ST Logic Latch.IntLib 74系列ST Logic Register.IntLib 40系列ST Logic Special Function.IntLib 40系列STPowerMgt Voltage Reference.IntLib TL、LM38系列STPower Mgt Voltage Regulator.IntLib 电源块子78、LM317系列Teccor ElectronicsTeccor Discrete TRIAC.IntLib 双向可控硅Teccor Discrete SCR.IntLib 可控硅Texas Instruments TI Analog Timer Circuit.IntLib 555系列TI Converter Digital to Analog.IntLib D/A转换器TI Converter Analog to Digital.IntLib A/D转换器TI Logic Decoder Demux.IntLib SN74LS138TI Logic Flip-Flop.IntLib 逻辑电路74系列TI Logic Gate 1.IntLib 逻辑电路74系列TI Logic Gate 2.IntLib 逻辑电路74系列TI Operational Amplifier.IntLib TL系列功放块初学Protel DXP碰到最多的问题就是：不知道元件放在哪个库中。
