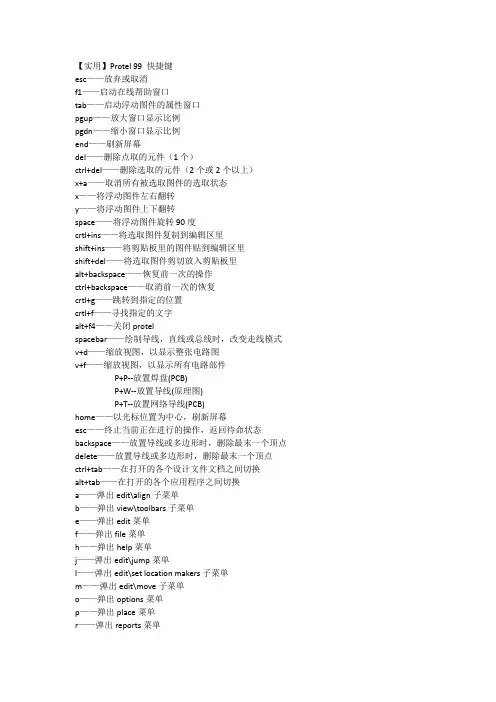

protel99se 常用快捷键

protel99se应用技巧---常用快捷键

PCB设计过程中，初学者大多速度很慢，限制于软件的复杂操作和庞大工作量。但是时间就是金钱，速度无论对于减少设计成本还是缩短设计周期是很重要的，如果单用鼠标进行操作，不但单手负担太重容易麻木疲劳而且效率低下。为此Protel提供了极为方便的快捷方式。两手配合操作与单手操作的效率相比远不止翻倍。

X－A＝E－E－A：消释

V－F：调整到满屏显示全视图

V－R：刷新

D－B：浏览元件库

P－W：放导线（SCH）

P－T：放导线（PCB）

P－J：放结点

SHIFT＋S：看单面板

“＋““－“：换层

E－H：鼠标进入选中状态

E－D=CTRL+X：鼠标进入删除状态

Q：公英制转换

R－M：测量

E－N：单个选中

CTRL＋DEL：全体删除选中的目标

HOME：以鼠标为中心刷新

END：当前视屏刷新

CTRL＋F：查找元件

L：工作层的设置（很有用）弹出【Document Options】选项卡

X：弹出【Edit】/【DeSelet】（取消选择）子菜单

V＋F：自动设置合适大小的视图

G：调出栅格设置选项

Q：切换公英制

*：在信号层面中切换当前层

Shift+空格：转换导线的编辑方式（很有用）

E－O－S：设置新原点

而Protel99 封装库中原点的设置是Edit-Set Reference-（下面有三个选项），原点可以随你设置，设置Location或者中心比较规范,(可以自己按具体设置原点)

E－J－N：寻找网络

T－N：浏览已复制的封装库

T－T：放置泪滴

L＝D－O：可设置层、电气报错等

O－D＝T－P＝O－P：可设置字符、覆铜等

P－O：放电源VCC或地GND

P－N：放网络标号

P－B：放总线

CTRL+左键：在移动元件时，可使与之相连的导线随其一起移动

1、SHIFT+空格：可使走线在45，90，圆弧之间切换

2、编辑元件时：双击引脚，在DOT后打钩，则显示为低电平有效模样

3、修改元件的引脚长短：进入编辑界面，双击其引脚，弹出对话框，PIN的默认值改为10。为最短

4、在COPY别人的SCH时，先T-P打开对话框，取消在AUTO-JUNCTOIN前面的钩。可保证不会有多余的结点将本来交*而又没联的地方不会连在一起

5、元件属性对话框中的SHEET选项，默认为*。不要改动。否则会在加载到PCB 时出错

6、SCH中，区分导线和直线的方法：导线（wire），默认色彩为223；直线（polyline）,默认色彩为229

7、过孔焊盘与孔径关系：

40mil\24mil,35mil\20mil,28mil\16mil,25mil\12mil,20mil\8mil

板厚与最小孔径关系：3。

0mm/24mil,2.5mm\20mil,2.5mm\20mil,1.6mm\12mil,1.0mm\8mil

8、双击SCH的边框，弹出的对话框可直接修改纸型和纸的方向

9、一般情况下，电气检查ERC是没有必要的。但如果你画的电路图是多路并行重复的，那么我建议你T-E一下，因为那样比你自己一个一个的检查要来得快而可*

配合操作与单手操作的效率相比远不止翻倍。以下是一些常用的快捷键： Page Up 以鼠标为中心放大

Page Down 以鼠标为中心缩小。

Home 将鼠标所指的位置居中

End 刷新（重画）

* 顶层与底层之间层的切换

+ （-） 逐层切换：“+”与“-”的方向相反

Q mm（毫米）与mil（密尔）的单位切换

IM 测量两点间的距离

E x 编辑X ，X为编辑目标，代号如下：(A)=圆弧；(C)=元件；(F)=填充；(P)=焊盘；(N)=网络；(S)=字符；(T)=导线；(V)=过孔；(I)=连接线；(G)=填充多边形。例如要编辑元件时按E C，鼠标指针出现“十”字，单击要编

辑的元件即可进行编辑。

P x 放置 X，X为放置目标，代号同上。

M x 移动X，X为移动目标，(A)、(C)、(F)、(P)、(S)、(T)、(V)、(G)同上，另外( I )=翻转选择部份；(O)旋转选择部份；(M)=移动选择部份；(R) =重新布线。

S x 选择 X，X为选择的内容，代号如下：(I)=内部区域；(O)=外部区域；(A)=全部；(L)=层上全部；(K)=锁定部分；(N)=物理网络；(C)=物理连接线；

(H)=指定孔径的焊盘；(G)=网格外的焊盘。例如要选择全部时按 S A ，

所有图形发亮表示已被选中，可对选中的文件进行复制、清除、移动等操作。

Alt＋Backspace：撤消

Alt＋E>E>A :取消全部选择

Alt＋E>S>A :选中全部元件

Alt＋E>L :删除被选中元件

一：以下是一些最常用的快捷键：

Page Up 以鼠标为中心放大

Page Down 以鼠标为中心缩小。

Home 将鼠标所指的位置居中

End 刷新（重画）

* 顶层与底层之间层的切换

+ （-） 逐层切换：“+”与“-”的方向相反 Q mm（毫米）与mil（密尔）的单位切换

E x 编辑X ，X为编辑目标，代号如下：(A)=圆弧；(C)=元件；(F)=填充；(P)=焊盘；(N)=网络；(S)=字符；(T)=导线；(V)=过孔；(I)=连接线；(G)=填充多边形。例如要编辑元件时按E C，鼠标指针出现“十”字，单击要编辑的元件即可进行编辑。

P x 放置 X，X为放置目标，代号同上。

M x 移动X，X为移动目标，(A)、(C)、(F)、(P)、(S)、(T)、(V)、(G)同上，另外( I )=翻转选择部份；(O)旋转选择部份；(M)=移动选择部份；(R) =重新布线。

S x 选择 X，X为选择的内容，代号如下：(I)=内部区域；(O)=外部区域；

(A)=全部；(L)=层上全部；(K)=锁定部分；(N)=物理网络；(C)=物理连接线；(H)=指定孔径的焊盘；(G)=网格外的焊盘。例如要选择全部时按 S A ，所有图形发亮表示已被选中，可对选中的文件进行复制、清除、移动等操作。

Alt＋删除键（回车上面的键）：撤消

Alt＋E>E>A :取消全部选择 Alt＋E>S>A :选中全部元件 Alt＋E>L :删除被选中元件.

二、更多快捷键大全

主要用在PCB中,SCH部分可用。按某个字母弹出的菜单,再按弹出菜单中带下画线的字母就可执行相应命令

a——弹出edit\align子菜单

b——弹出view\toolbars子菜单

e——弹出edit菜单

f——弹出file菜单

g——网格大小设置

h——弹出help菜单

i——弹出元件布局菜单

j——弹出edit\jump菜单(可调到元件、网络等等）
