保定高压计量预付费实施方案,久鼎保互为您真心推荐
用户预付费计量实施方案
具体方案设计如下： ◆髙计高控：315KVA（包含 315KVA）以上推荐采用 JLSZK5-12W2 200KVA(包含 200KVA）到 315KVA 之间推荐采用 JLSZK-12W2 ◆髙计低控：100KVA(包含 100KVA）到 200KVA 之间推荐采用 JLSGJ-10/0.5 ◆低计低控：100KVA 以下推荐采用低压预付费计量箱 低压预付费计量箱根据安装方式的不同又分为 JLFK-0.5 （变压器出线侧安装， 具 有良好的防窃电措施）和 JLSZK2-0.5W2(杆上、台架或户内墙壁上安装) 1）改造用户（高计高控、高计低控、低计低控） ①用户已经安装有计量箱，改造方案如下： ◆装有高压计量箱，增加电源 PT 和高压真空开关实现髙计高控：315KVA（包含 315KVA）以上推荐采用 ZWJ-12W2 200KVA(包含 200KVA）到 315KVA 之间推荐采用 ZFW19-12W2 ◆装有高压计量箱，增加低压开关实现髙计低控：100KVA(包含 100KVA）到 200KVA 之间推荐采用 JLSGJ-0.5W2 ◆装有低压计量箱，增加低压开关实现低计低控：JLSZK2-0.5W2 ②已安装计量箱和开关，改造方案如下： ◆若用户已安装的计量箱无开关电源，开关也没有电动操作机构，综合考虑用户开 关的使用性能及改造开关增加电动操作机构所需要的时间及改造后的完整试验等方面， 建议用户采用用户已经安装有计量箱的改造方案。 ◆若用户已安装的计量箱无开关电源，但开关具有电动操作机构，则增加电源 PT 和费控终端（用户配备）及控制部分即可。 ③用户安装有高压开关柜（柜内已有计量互感器和真空开关） ，推荐使用 FKX。 ④用户装有真空断路器 （具备电动操作机构） ， 增加预付费专用计量箱 JLSGY-12W2。
二、方案
一种新型10kV高压计量预付费计量装置
10k V高压预付费计量装置概述：为适应现代化用电管理工作的需要，利用技术手段解决电费回收的难题。
我厂开发了具有电路控制预付费、防窃电、负荷监控、变压器保护等功能新型10kV高压综合预付费计量装置。
该装置适用于变压器容量在100～1600kVA之间的高压计量用户，采用该装置可以取消常规设计中的变压器保护用高压开关柜及计量专柜,即降低了成本，减少了用地，具有计量准确度高、运行稳定维护检修方便等特点。
该装置的结构：真空断路器一台、倒立式电流互感器两台、电压互感器两台、本体及控制箱等组成。
断路器额定电流最高可达到630A，额定开断电流20kA，可切断正常的负荷电流，作为变压器后备保护切断短路电流。
本装置有以下几种结构：JLSG-10Y 倒立式电流互感器真空断路器箱体安全稳定的户外产品配网改造的最佳选择真空断路器互感器支柱箱体JLSG-10Y一.使用环境条件：1、海拔高度不超过2000米；2、最高气温+40℃，最低气温-40℃，相对湿度不大于95%，日温差：日变化25℃。
3、风速不大于34m/s。
4.地震强度：不超过8级5.污秽等级：IV6.爬电距离：≥31mm/kV7.覆冰厚度≤10mm二.主要技术参数：2.1真空断路器的技术参数：序号参数名称单位数值备注1 额定电压kV 122 额定频率Hz 503 额定电流 A 6304 额定短路开断电流kA 205 动稳定电流（峰值）kA 506 4S热稳定电流kA 207 额定短路关合电流（峰值）kA 508 机械寿命次100009 额定电流开断次数次1000010 额定短路电流开断次数次3011 额定操作电压V DC22012 工频耐压（1min)对地、相间/断口kV 4213 雷电冲击耐受电压（峰值）对地、相间/断口kV 7514 额定操作顺序分-0.3s-合分-180s-合分2.2.1电流互感器技术参数序号参数名称单位数值备注1 额定电压kV 122 额定频率Hz 503 额定负荷VA 10 COSΦ=0.8滞后4 额定一次电流 A 10-6005 额定二次电流 A 56 稳定倍数倍707 一秒钟热稳定倍数倍508 一次对二次及对地互感器绝缘水平kV/分429 二次对对地互感器绝缘水平kV/分 32.2.2电流互感器误差比值准确级比值差（±%）额定电流的百分值相位差（±%）额定电流的百分值1 5 20 100 120 1 5 20 100 120 0.2S 0.75 0.35 0.2 0.2 0.2 30 15 10 10 10 0.5S 1.5 0.75 0.5 0.5 0.5 90 45 30 30 30 0.2 0.75 0.35 0.2 0.2 30 15 10 10 0.5 1.5 0.75 0.5 0.5 90 45 30 302.3.1电压互感器技术参数产品型号额定电压（伏）额定二次电压（伏）准确级次及相应准确级次下的额定二次负荷（伏安）二次线圈极限负荷（COSΦ=0.8--1）（伏安）连接组标号JDZ-3 3000 100 0.2级0.5级3级200JDZ-6 6000 20 40 100 300 1/1-12 JDZ-10 10000 20 50 100注：额定二次负荷功率因数COSΦ=0.8（滞后）2.3.2电压互感器误差限值准确级次误差限值比值差（±%）相角差（±分）0.2级0.2 100.5级0.5 203级 3.0 不规定三.机械参数：序号参数名称单位数值备注1 触点开距mm 9±12 触点超行程mm 3±13 分闸速度m/s 1.1±0.24 合闸速度m/s 0.6±0.25 触头合闸弹跳时间ms ≤26 相间中心距离mm 250±17 三相分合闸不同期ms ≤18 回路电阻μΩ≤1009 合闸时间ms ≤10010 分闸时间ms ≤30四.机构技术参数：序号参数名称单位数值备注1 控制器电源电压V DC2202 合闸充电时间S ≤53 合闸控制电压V DC2204 分闸控制电压V DC2205 线圈温升K ≤60五.装置介绍：1.功能与特点：该装置体积小、重量轻、匹配拓展性较强，根据用户需求可与预付费IC 卡表、多功能电能表等相匹配，通过GPRS 或GSM 等通讯网络进行远程售电、数据采集、远程控制、监控等配网自动化功能。
甘肃预付费高压计量箱保定久鼎保互

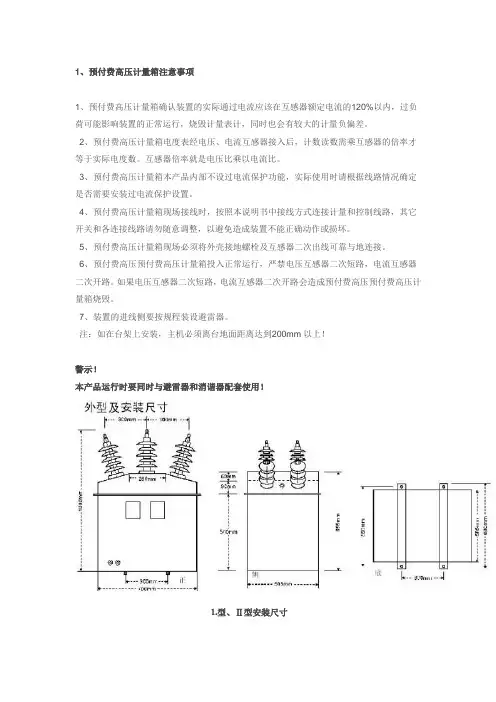

1、预付费高压计量箱注意事项
1、预付费高压计量箱确认装置的实际通过电流应该在互感器额定电流的120%以内，过负荷可能影响装置的正常运行，烧毁计量表计，同时也会有较大的计量负偏差。
2、预付费高压计量箱电度表经电压、电流互感器接入后，计数读数需乘互感器的倍率才等于实际电度数。
互感器倍率就是电压比乘以电流比。
3、预付费高压计量箱本产品内部不设过电流保护功能，实际使用时请根据线路情况确定是否需要安装过电流保护设置。
4、预付费高压计量箱现场接线时，按照本说明书中接线方式连接计量和控制线路，其它开关和各连接线路请勿随意调整，以避免造成装置不能正确动作或损坏。
5、预付费高压计量箱现场必须将外壳接地螺栓及互感器二次出线可靠与地连接。
6、预付费高压预付费高压计量箱投入正常运行，严禁电压互感器二次短路，电流互感器二次开路。
如果电压互感器二次短路，电流互感器二次开路会造成预付费高压预付费高压计量箱烧毁。
7、装置的进线侧要按规程装设避雷器。
注：如在台架上安装，主机必须离台地面距离达到200mm以上！
警示！
本产品运行时要同时与避雷器和消谐器配套使用！
⒈型、Ⅱ型安装尺寸
Ш型安装尺寸Ⅳ型安装尺寸。
供电公司预付费电量控制装置及预付电费管理实施细则
预付费电量控制装置及预付电费管理实施细则1 目的和范围1.1 为规范本公司预付费电量控制装置及预付电费的管理工作，促进标准化管理工作科学化、规范化、标准化，修订本标准。
1.2 本办法适用于安装在客户端运行的预付费电量控制装置、预付电费收费管理工作。
2 规范性引用文件《中华人民共和国发票管理办法》 1993年12月12日经国务院批准《广西自治区供电用电办法》（政府令[2008]第42号）《广西电网公司企业标准预付费电量控制装置安装、运行管理办法》《广西电网公司电费工作管理标准》（Q/CSG-GXPG214005-2011）《广西电网公司电费回收风险管理办法》（Q/CSG-GXPG214006-2011）《河池供电局预付费电量控制装置安装运行管理办法》（Q/CSG-GXPG214322-2013）3 术语和定义3.1 预付费电量控制装置:指通过购电介质输入购电量参数，用完购置电量后即时跳闸，实现按需购电的、集电能计量、费用结算、报警信号、控制信号输出一体的电量控制装置，由预付费电能表及相关的信号、跳闸等二次回路组成，以达到客户先付费后用电的目的。
3.2 预付费电能表: 由电能计量单元和数据处理单元构成的一种先付费后用电的电能表。
预付费电能表内可以存储电量或金额，电量或金额的置入可以采用IC卡等实物介质。
3.3 赊电：在特定情况下，经有权限的领导批准，售电人员未收到用电客户交纳的电费，向用电客户售电写卡的行为。
3.3 预付电费：是指客户按照安装变压器容量、负荷情况和生产班次情况预先交付次月电费，并在营销信息系统登记为预收电费的帐务。
3.4 营业部门：指市场营销部业扩报装班、供电所、营业所4 部门职责4.1 市场营销部职责市场营销部是预付费装置安装运行的归口管理部门，主要职责如下：4.1.1 负责制定和修订预付费装置及预付电费的管理规定。
4.1.2 负责审核、上报全公司预付费装置的采购需求、安装计划。
4.1.3 负责组织客户预付费装置的验收和首次投运工作。
最新JLSZK-12W2高压预付费计量箱
J L S Z K-12W2高压预付费计量箱JLSZK-12W2预付费负控计量箱一、概述本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用，其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起，便于安装使用。
1.结构简介★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点；★本产品重量轻、结构紧凑，安装方便，结构设计简单、便于施工。
2. 主要功能特点★预付费、负控、计量控制功能①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点。
②当用电客户的剩余电量或金额，在达到预付费电表所设定的预警电量或预警金额时，预付费计量箱能够声光报警来提醒用户购电；③重新购买电量刷卡后，自动合闸供电；④负控功能；负荷达到所设定值，自动跳闸。
★防窃电功能①非法开启箱门断电自锁采用全球唯一的ID码的TM密钥，当用户非法开启箱门时自动断电，用户不能自行恢复，需电管部门持专用的TM电密钥匙才能恢复供电。
②组合互感器无外露的二次端子，二次电缆直接从开关箱内出线并且采用金属铠装电缆，具有良好的防窃电性能。
③防强磁窃电、高频干扰窃电功能在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”，保持电表内部为零高斯状态，即使电表在最严酷的磁场下，也不被干扰，同时在视窗上加装军工级的防高频干扰的镍钼合金网，使“停表器”无法穿透屏蔽网，干扰电表的CPU，这些防窃电技术再结合远程抄表的监控系统，可以取得非常理想的防窃效果。
★防雷击功能除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施，当低压侧有雷波侵入时，低压绕组首尾无压降，因此不会产生一次逆变过电压，从而保证了产品受雷的安全性，从实际运行效果来看极大地提高了产品的安全可靠性。
河北省变电站用互感器保定久鼎保互电气公司
河北省变电站用互感器保定久鼎保互电气公司
Company number【1089WT-1898YT-1W8CB-9UUT-92108】
河北省电压互感器变电站互感器价格
现在有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。
断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。
而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
计量箱可采用悬挂式或落地式安装。
为保证安装质量，悬挂式箱体固定必须蚕蛹内置膨胀螺栓，螺栓尺寸满足安全牢固的要求及户外安装条件。
计量箱内的设备布置事项
直接接入式必须设置进线室、计量室和出现开关室；经互感器接入必须设置线开关室、、计量室和出现开关室。
各功能区独立分开。
为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的大电流按比例变换成小电流,供给测量仪表和保护装置使用。
在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A或1A），另外线路上的电压都比较高如直接测量是非常危险的。
GPRS高压预付费在县供电公司的管理和应用
GPRS高压预付费在县供电公司的管理和应用发表时间：2017-10-11T16:43:35.717Z 来源：《科技中国》2017年7期作者：白鑫宇赵云峰祁竞超[导读] 摘要：随着供电企业改革的不断深入，代管农电企业各项管理工作日益深化，在代管企业电费回收工作推进的过程中，大力应用推广机制创新、管理创新、技术创新、以县供电公司为试点.摘要：随着供电企业改革的不断深入，代管农电企业各项管理工作日益深化，在代管企业电费回收工作推进的过程中，大力应用推广机制创新、管理创新、技术创新、以县供电公司为试点，实现GPRS远程控制预付费装置应用，使代管农电企业逐步适应靠近国网管理标准管理，不断缩小差距，全面实现电费结零。
关键词：远程控制、预付费终端电费回收一、成果背景1.市场需求分析伴随我国市场经济的飞速发展和电力体制改革的逐步深入，电力作为一种商品顺理走向市场，供电企业也由单一的生产型转为生产经营型、服务型企业。
为了加强配电网络的管理，提高自身的经济效益，实现由经济型管理向分析型、智能型管理的转变，供电局对准确、可靠、性能卓越的电量采集与管理系统的需求十分迫切。
目前市场上常见的电量采集方式仍以人工抄表方式为主，由于其实时性差、再加上一些人为因素，出现了如下问题：当知道母线不平衡时，调不出母线不平衡出现时刻之前的实时数据，无法进行分析，无法检查失压、失流、各时段各相电流情况。
无法迅速判断是哪一个互感器、电表、二次线路出现故障，无法知道故障出现的具体时间。
由于没有实时数据，无法及时知道、分析、控制各线路的线损，无法及时通知管理人员维护到位。
伴随着电力市场的建立和用户对用电的需求不断增长，窃电问题变得越来越突出。
窃电者流动性大，打一枪换一个地方，具有极大的隐蔽性。
而巨大的窃电量带来了巨大的经济损失。
人工抄表实效性差、劳动效率低。
无法实现供电局、供电所、营业区、乡、村、台区等电费自动同时结算。
综上所述，人工抄表的方法已经完全不能适应电力系统管理的飞速进步，对电量采集方式进行技术改进已经成为当前电力系统发展的一个必然趋势。
河北省变电站用互感器保定久鼎保互电气有限责任公司
河北省电压互感器变电站互感器价格
现在有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。
断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。
而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
计量箱可采用悬挂式或落地式安装。
为保证安装质量，悬挂式箱体固定必须蚕蛹内置膨胀螺栓，螺栓尺寸满足安全牢固的要求及户外安装条件。
计量箱内的设备布置事项
直接接入式必须设置进线室、计量室和出现开关室；经互感器接入必须设置线开关室、互感器室、计量室和出现开关室。
各功能区独立分开。
为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的大电流按比例变换成小电流,供给测量仪表和保护装置使用。
在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A或1A），另外线路上的电压都比较高如直接测量是非常危险的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压计量预付费实施方案
（一）新装高压计量点的预付费计量
本方案适用于额定频率50Hz、10kV电力线路新装高压计量或低压改高压计量，同时可实现预付费、远方抄表、反窃电监查、负荷控制等功能。
1、就地控制型高压预付费计量
本方案采用JLSZK-12型开关计量一体式高压计量箱，加IC卡预付费电表计费的方式。
JLSZK-12由于开关同计量CT、PT组合在一个箱体内，其占地少、安装方便，其开关采用真空负荷开关，并可切断12kA以下的短路电流，经济实用。
对于10kV进线侧没有短路速断保护的用户，为防止跃级跳闸，可采用JLSZK3-12W2。
JLSZK5-12W2、JLSZK7-12W2型。
JLSZK3-12W2断流能力强，可切断40kA以下的短路电流，适宜在线路上使用。
JLSZK5-12W2，互感器同开关装在一个箱体内，全密封结构，防窃电性能强，同时可开断20kA以下的短路电流，可以使用在用户的进线侧。
JLSZK7-12W2，采用空气自动负荷开关，自带隔离刀闸，有明显的断口，可安装在用户低压侧有过流及速断保护的开关。
利用设备的检修在以上的带开关的计量箱中，JLSZK1-12W2重量最轻（150kg）、体积最小、最易于安装，同时可切断12kA以下的短路电流，经济实用性强，通过近千台的产品运行，质量稳定可靠，为本方案中的主推产品。
预付费IC卡电表同预付费开关控制电路安装在电表箱内，电表箱同开关计量箱分体安装，结构简单。
用户交费用电，无费时自动断电，并设有报警功能，当剩余电费到某设定值时，预付费控制器自动报警。
本方案结构简单、安装方便、投资小（对比计量箱+真空断路器+预付费电表投资减少40%），适宜在用户中普遍推广。
2、远方控制型高压预付费计量
本方案采用JLSZK1-12、JLSZK3-12、JLSZK5-12、JLSZK7-12型开关计量一体式高压计量箱同FK-2004预付费远程控制系统相结合的方式进行预付费控制。
FK-2004预付费远程控制系统，由局内预付费控制用计算机和用户计量点的前置机构成，其通讯方式采用GSM手机短信的形式，用户预存电费换算成电量，直接存入控制用计算机（简称后台），下发至用户计量点的前置机（简称终端）。
当用户使用的电量到达某设定值时，前置机自动向后台回传报警信号，后台计算机将报警信号，用手机短信息的形式分别发送给5个用户手机，提示欠费报警；当电量达到电费设定值时，前置机向后台发出断电信号后，自动将高压开关分闸，用户断电。
用户交费后，后台下发信号，恢复送电（也可由后台操作送电）。
该系统同时可实现开关箱门及电表失压、失流反向等反窃电报警，并可实现负控的功能。
在本方案中，用户可采用电子式电表（非预付型）或其它的类型电表，电表同FK-2004前置机及开关控制电路安装在电表箱内，电表箱同开关计量箱分体安装，具有安装方便的特点，以较小的投资即可实现预付费远程抄表、负荷控制、反窃电监查等功能。
（2）后台接收控制器一台，3500元；后台软件一套，10000元。
（3）一个后台可以控制200个计量点。
（4）本报价每个点含2000元试验安装费。
