火车车轮锻造工艺分析(正式)

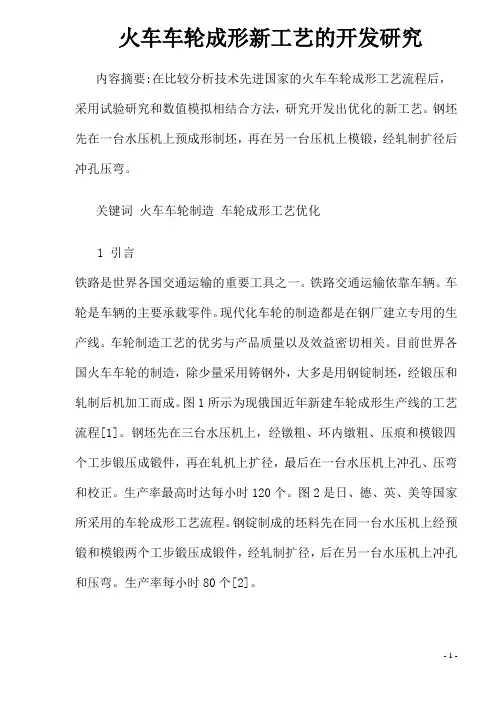

火车车轮成形新工艺的开发研究
火车车轮成形新工艺的开发研究内容摘要:在比较分析技术先进国家的火车车轮成形工艺流程后，采用试验研究和数值模拟相结合方法，研究开发出优化的新工艺。
钢坯先在一台水压机上预成形制坯，再在另一台压机上模锻，经轧制扩径后冲孔压弯。
关键词火车车轮制造车轮成形工艺优化1 引言铁路是世界各国交通运输的重要工具之一。
铁路交通运输依靠车辆。
车轮是车辆的主要承载零件。
现代化车轮的制造都是在钢厂建立专用的生产线。
车轮制造工艺的优劣与产品质量以及效益密切相关。
目前世界各国火车车轮的制造，除少量采用铸钢外，大多是用钢锭制坯，经锻压和轧制后机加工而成。
图1所示为现俄国近年新建车轮成形生产线的工艺流程[1]。
钢坯先在三台水压机上，经镦粗、环内镦粗、压痕和模锻四个工步锻压成锻件，再在轧机上扩径，最后在一台水压机上冲孔、压弯和校正。
生产率最高时达每小时120个。
图2是日、德、英、美等国家所采用的车轮成形工艺流程。
钢锭制成的坯料先在同一台水压机上经预锻和模锻两个工步锻压成锻件，经轧制扩径，后在另一台水压机上冲孔和压弯。
生产率每小时80个[2]。
两种车轮成形工艺流程的后半部基本相同，不同的是前半部锻压部分。
前者钢坯经四个工步分别在三台水压机上完成，后者钢坯经两个工步在同一台水压机上完成。
前者生产率较高，但需要增加两台水压机并加大模锻水压机的吨位，设备投资和占地面积大。
后者锻压工步和水压机台数少，但生产率不高，也未充分发挥后续工序设备的效能。
我国现行火车车轮的生产线是60年代引进前苏联技术建造的。
钢锭折断下料的钢坯，经加热后先在一台30MN的水压机上用自由镦粗、环内镦粗和压痕三个工步制坯，再在80MN水压机上模锻成形，然后在轧机上轧制扩径，并在另一台30MN水压机上冲孔和压弯。
如图3所示，生产率每小时80个。
2 车轮成形新工艺的试验研究为了比较分析各种火车车轮的制造工艺，对车轮的锻压工艺流程进行了系统全面的试验研究，以求得优化的新工艺。
火车车轮生产技术工作总结
火车车轮生产技术工作总结
随着铁路交通的发展，火车车轮作为重要的铁路运输装备，其生产技术也在不
断地进行改进和创新。
在过去的一年中，我们公司在火车车轮生产技术方面取得了一些重要的进展和成就，现在我将对这些工作进行总结和回顾。
首先，我们公司在火车车轮材料的选择上进行了深入研究和探索。
我们引进了
先进的材料测试设备，对不同种类的材料进行了系统的分析和比较，最终确定了一种新型的车轮材料，其具有更高的强度和耐磨性，能够更好地适应铁路运输的高强度和高频率的使用环境。
其次，我们在车轮的热处理工艺上进行了改进。
通过对热处理工艺参数的优化
和调整，我们成功地提高了车轮的硬度和韧性，使其在使用过程中更加耐磨和耐久。
同时，我们还引进了先进的热处理设备，提高了生产效率和产品质量。
另外，我们还对车轮的成型工艺进行了改良。
我们引进了先进的成型设备和工艺，实现了车轮成型的自动化和数字化，大大提高了生产效率和产品一致性。
同时，我们还对成型工艺进行了仿真和优化，确保了车轮的内部结构和外部形状的精准度和一致性。
最后，我们还对车轮的质量检测技术进行了升级。
我们引进了先进的无损检测
设备和技术，对车轮进行了全面的质量检测和评估，确保了产品的质量和安全性。
总的来说，我们公司在火车车轮生产技术方面取得了一些重要的进展和成就，
但同时也面临着一些挑战和问题。
我们将继续努力，不断进行技术创新和改进，为铁路运输提供更加安全和可靠的车轮产品。
火车车轮生产工艺流程
火车车轮生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!按照[火车车轮生产工艺流程]为主题，以实际应用情况写一篇流程,回答要求步骤详细，回答字数不少于1000字。

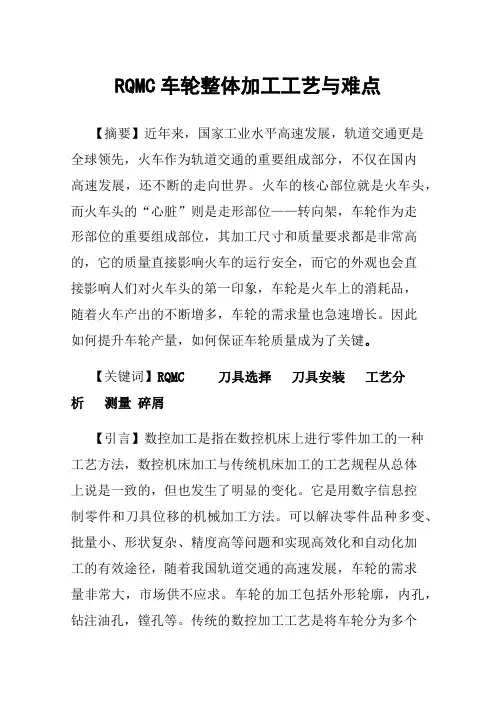

RQMC车轮整体加工工艺与难点
RQMC车轮整体加工工艺与难点【摘要】近年来，国家工业水平高速发展，轨道交通更是全球领先，火车作为轨道交通的重要组成部分，不仅在国内高速发展，还不断的走向世界。
火车的核心部位就是火车头，而火车头的“心脏”则是走形部位——转向架，车轮作为走形部位的重要组成部位，其加工尺寸和质量要求都是非常高的，它的质量直接影响火车的运行安全，而它的外观也会直接影响人们对火车头的第一印象，车轮是火车上的消耗品，随着火车产出的不断增多，车轮的需求量也急速增长。
因此如何提升车轮产量，如何保证车轮质量成为了关键。
【关键词】RQMC 刀具选择刀具安装工艺分析测量碎屑【引言】数控加工是指在数控机床上进行零件加工的一种工艺方法，数控机床加工与传统机床加工的工艺规程从总体上说是一致的，但也发生了明显的变化。
它是用数字信息控制零件和刀具位移的机械加工方法。
可以解决零件品种多变、批量小、形状复杂、精度高等问题和实现高效化和自动化加工的有效途径，随着我国轨道交通的高速发展，车轮的需求量非常大，市场供不应求。
车轮的加工包括外形轮廓，内孔，钻注油孔，镗孔等。
传统的数控加工工艺是将车轮分为多个工序（外侧面，内侧面，踏面，注油孔，内孔，制动盘孔，倒角等），因此也需要不同的数控机床（包括多台车床，镗床以及加工中心），这样占据了太多的人力物力以及场地。
为此我们公司引进了德国重型立式车铣中心RQMC，有效的解决了这以问题。
一、RQMC的介绍德国重型立式车铣RQMC，削铁如泥之机械巨兽。
左侧万能车铣头滑枕HSK100接口，可加工车、铣、钻镗、雕刻、插补，加工任意角度斜孔。
右侧重型立式滑枕CaptoC10接口（如图）。
主轴采用电主轴直驱，转速范围0—400rpm, 功率S1高达106KW.左右双通道双刀库。
刀库内有20个刀位。
可以自动对刀，测量，补偿。
可实现对车轮的整体加工。
RQMC加工的亮点：1、功率强大，直接驱动，达50000NM；最大扭矩（通用）150KW驱动功率2、避免使用机械传动元件，如齿轮和齿轮箱3、4种车轮机床的模块化设计概念（RQ、RMC、RQMC、RQQ）4、维护保养工作量低的机床5、内部主轴承接测量系统的高分辨率6、附加车-铣单元用以实现一台机床/旋转B轴的最大范围的操作7、重型加工，自动刀具更换（最多40把刀具）8、使用直接驱动器实现对工作台的最高定位精度9、集成的刀具和工件测量10、使用精密控制器直接进行水冷定子绕组11、同步换刀，以优化操作时间二、RQMC车轮整体加工的图纸与技术要求1.技术要求（1）每班首件加工前，检查3个等高垫高度应在同一水平面内，误差小于0.03mm。
火车车轮生产工艺
火车车轮生产工艺火车车轮生产工艺火车车轮作为火车重要零部件之一，在火车运行过程中承受着巨大的压力和摩擦力。
因此，火车车轮的质量和性能对火车的运行安全和效率起着至关重要的作用。
下面是火车车轮的生产工艺。
1. 材料选择：火车车轮一般采用耐磨铸铁或英国标准的耐磨铸钢制造。
这些材料具有良好的强度、韧性和磨损特性，能够承受高速列车长时间运行的要求。
2. 铸造工艺：火车车轮一般采用砂型铸造工艺。
首先，根据车轮的尺寸和重量，制作适当大小的砂型。
然后，在砂型中注入熔化的铸造材料，保持一定的浇注温度和时间，使得熔融金属填充整个砂模腔体。
待金属冷却后，砂型被敲击击碎，得到初步成型的车轮。
3. 精修工艺：初步成型的车轮还需要经过精修工艺才能符合要求。
首先，进行车轮的切割和修削，将车轮的外形和尺寸修整到标准要求。
然后，进行车轮的磨削和抛光，使其表面光滑，减小摩擦阻力。
最后，进行车轮的热处理，提高其硬度和强度，增加其使用寿命。
4. 车轮组装：经过精修工艺的车轮需要进行组装。
首先，将车轮与火车车轴连接，使用螺栓将车轮固定在车轴上。
然后，进行车轮的动平衡调整，使车轮在运行时不会产生过大的振动。
最后，进行车轮的润滑和防锈处理，以保护车轮不受到湿气和腐蚀的影响。
5. 检验和测试：制造完成的车轮需要经过严格的检验和测试才能出厂。
常见的检验项目包括外观检查、尺寸测量、硬度检测、磨损测试等。
只有通过各项检验项目的要求，车轮才能符合质量标准并投入使用。
总之，火车车轮的生产工艺包括材料选择、铸造工艺、精修工艺、车轮组装以及检验和测试等环节。
只有在每个工艺环节严格控制和质量检测的基础上，才能生产出质量优良、性能稳定的火车车轮，确保火车运行的安全和效率。
动车组车轮的制造工艺与质量控制
动车组车轮的制造工艺与质量控制摘要：高速铁路的安全运输是关系到国计民生的重大问题。
车轮是高速列车的关键安全部件之一，技术标准高，生产难度大。
文章介绍了动车组车轮的质量标准、工艺设计和优化，以及坯料冶炼和热处理的工艺方法。
研制的车轮具有内部质量好、物理机械性能高的优点，从而保证了产品的安全性和可靠性。
从产品工艺设计、工艺控制、质量体系等方面保证标准车轮质量的动态稳定性。
关键词：动车组；制造工艺；质量控制中图分类号：RT987文献标识码；A1动车组车轮制造工艺1.1钢坯冶炼工艺钢坯的冶金质量是影响车轮安全可靠的关键因素。
近年来，马钢在方坯无氧化防护铸造技术和结晶器电磁搅拌技术方面取得了很大进展，效果明显。
（1）采用小型电动搅拌与大型电动搅拌相结合的控制方法，有效地防止了碳偏析和枝晶偏析。
（2）采用清洁度控制技术，实现夹杂物的细小分散分布。
（3）加强连铸的保护浇注作业，特别是加强二次氧化的控制，优化覆盖剂和保护渣的操作。
.（4）设置合理的成分控制范围，在标准中允许精确控制硫和铝的含量。
1.2车轮热成型工艺采用数值模拟的方法对380mm车轮加热用圆坯的温度变化进行了模拟分析。
图1钢坯加热过程温度分布由图1可见，当加热时间达到5h时，钢坯温度总体较均匀。
图2车轮用Φ380mm圆坯加热过程数值模拟与实测结果对比1.3热处理工艺热处理工艺的关键是如何有效地发挥v的强化作用和晶粒细化作用，从而提高车轮的强韧性匹配，提高车轮的质量。
用formastor热模拟试验机测定了d2和er8的cct曲线，用金相显微镜观察了显微组织，并测定了5kg维氏硬度。
为热处理工艺参数的设计提供了参考。
Cct曲线如图3所示。
图3D2/ER8的CCT曲线3质量控制3.1标准动车组质量管理体系的构建针对标准动车组认证后的大批量生产，根据零缺陷管理体系和产品实现过程中的要求，以iris和iso9001标准体系为依据，从标准车轮的技术条件入手，根据目前的生产条件、管理水平和员工的业务素质，提出了一种基于iso9001标准体系的车轮零缺陷管理系统,针对高速高风险的特点，注重预防，准确识别产品安全特征，全面识别产品和工艺生产模式，明确工艺参数和产品特征值控制要求，明确设备精度参数要求，加强工艺控制，实施生产过程各要素跟踪，加强工艺监督，明确工作责任，实施严格的质量追溯制度。
火车车轮锻造工艺分析正式样本
文件编号：TP-AR-L5280In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________火车车轮锻造工艺分析正式样本火车车轮锻造工艺分析正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
铁路交通是我国运输系统的重要组成部分，在国民经济和社会发展过程中，铁路运输扮演着不可替代的重要角色。
我国一直以来都十分重视铁路运输的发展。
最近几年以来，随着以高铁为代表的新型铁路运输技术的应用，我国铁路运输朝着高速、重载方向发展，车轮在复杂的运行工况和恶劣的工作条件下，受到来自于速度效应和制动方式的双重影响，对其耐磨性、强韧性以及抗疲劳性提出了更高的要求。
但是我国现有的车轮锻压生产技术，还不能完全满足铁路运输发展对火车车轮质量的要求。
尤其是我国高速列车的车轮，在车轮的制造中，还存在废品率较高的现象。
因此，笔者认为，研究火车车轮锻压生产工艺，提高我国火车车轮锻压生产技术水平，制造优质火车车轮，对于降低我国火车整车生产成本，促进铁路运输的发展，有十分重要的现实意义。
1.火车车轮概述。
1.1.我国火车车轮形制特征简析火车车轮是火车整车零件中的一个关键组成部分，是火车机车生产中技术较高的环节之一。
火车车轮锻造工艺分析
火车车轮锻造工艺分析火车车轮是火车运行中最关键的部件之一，决定着火车的运行安全和稳定性。
随着现代铁路的发展和进步，火车车轮的质量也得到了越来越高的要求。
而车轮锻造工艺作为车轮制造过程中的关键环节，对于车轮的质量、性能和寿命等方面都有着至关重要的影响。
因此对于火车车轮锻造工艺的分析和研究显得尤为关键和重要。
火车车轮锻造工艺主要包括原材料的选取、预加热、锻造、后处理和检测等几个环节。
其中，锻造是车轮制造的重要环节之一。
火车车轮锻造工艺主要分为自由锻造、半自由锻造和模锻造三种类型。
自由锻造是指锻件在锻造过程中完全遵循材料的物理力学特性，根据锻件形状和尺寸的要求进行加工。
在火车车轮锻造过程中，自由锻造主要应用于火车小车车轮和动力车轮的锻造，其特点是加工简单，适用于小批量车轮的生产。
半自由锻造是指锻造件在锻造过程中还要借助模具，以形成与要求尺寸和形状的产品。
半自由锻造常常用于车辆的半轴或中轴的锻造，其特点是加工精度高，产品质量稳定。
模锻造是指在锻造件的外形上使用模具来实现整个车轮的成形，在火车车轮制造中应用较多的是全模锻造。
全模锻造采用一整套的精密模具，将预热后的钢坯直接放到模内进行成形，最终形成整根车轮。
全模锻造的特点是加工精度高、产品质量好、成本低、生产效率高，是现代车轮制造的主流工艺。
针对火车车轮锻造工艺的不断提高和发展，各家车轮制造企业均积极引进和采用新型的车轮锻造工艺和设备。
在工艺上采用的主要技术包括电磁锻造、水下锻造以及拉伸锻造等，这些新型技术不仅在提高车轮生产效率和生产质量上体现出优势，同时也减少了手工操作，提高了生产安全性。
火车车轮锻造工艺是火车车轮生产过程中非常重要的一环。
随着现代车轮制造技术的不断提升和创新，车轮锻造工艺也将不断完善和发展，以确保火车在运行中的高度安全性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________单位：__________________时间：__________________火车车轮锻造工艺分析(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-4032-19 火车车轮锻造工艺分析(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
铁路交通是我国运输系统的重要组成部分，在国民经济和社会发展过程中，铁路运输扮演着不可替代的重要角色。
我国一直以来都十分重视铁路运输的发展。
最近几年以来，随着以高铁为代表的新型铁路运输技术的应用，我国铁路运输朝着高速、重载方向发展，车轮在复杂的运行工况和恶劣的工作条件下，受到来自于速度效应和制动方式的双重影响，对其耐磨性、强韧性以及抗疲劳性提出了更高的要求。
但是我国现有的车轮锻压生产技术，还不能完全满足铁路运输发展对火车车轮质量的要求。
尤其是我国高速列车的车轮，在车轮的制造中，还存在废品率较高的现象。
因此，笔者认为，研究火车车轮锻压生产工艺，提高我国火车车轮锻压生产技术水平，制造优质火车车轮，对于降低我国火车整车生产成本，促进铁路运输的发展，有十分重要的现实意义。
1.火车车轮概述。
1.1.我国火车车轮形制特征简析火车车轮是火车整车零件中的一个关键组成部分，是火车机车生产中技术较高的环节之一。
由于火车的种类繁多，工作环境和机车构造也不尽相同，所以火车车轮的结构形式和形制特征也多种多样。
一般由轮毂、轮辋、辐板三个部分组成。
火车车轮属于典型的金属塑性成形产品，常常会出现多种内部和外部缺陷。
比较常见的有偏心缺陷、组织和填充不完全等缺陷。
所以车轮生产中对锻压技术要求较高。
1.2.我国现行车轮生产工艺。
当前包括我国在内的世界各国普遍采用模锻——轧制法（又称整体辗钢车轮生产法）进行火车车轮锻造生产，这一方法主要采用模锻和轧制扩径两个主要步骤来完成车轮主体的成形。
和铸造法相比较，该法所生产的车轮内在质量要好很多，与全模锻制造法相比，该法的优点在于对模锻设备的要求较低。
全世界有20多个生产厂家，虽然各自的生产工艺有其独有特点，但是总体来说从流程来讲可以分为三个主要步骤：预成型及成型、轧制扩径和压弯冲孔。
通过初步总结，笔者认为，各厂家在工艺上的差别，主要体现在预成型及成型的差异上，压弯压力机的配置方面则基本相同，冲孔设备的配置也只是稍有差别。
2.火车车轮锻造工艺分析。
2.1.车轮预成型工艺。
车轮坯料采用圆柱形钢坯下注，坯料直径介于380mm——406mm之间。
使用高速锯床对钢坯进行锯切成段，成段坯料经加热后，有机械手夹持上料到压力机进行预成型工序。
在预成型工序中，上磨具采用成型模，下模具则选用中央突起的压痕模，以此实现对轮辋、轮毂的金属体积分配。
在压力机模锻工序采用的是静压力锻造，整个锻造过程在一次行程中完成。
优异的车轮预成型工艺，不但能够保证车轮初步形状的成形，同时还可以起到改善车轮内部组织结构和金属流线的双重作用。
但是如果此阶段的工艺不合理，则会直接导致车轮偏心、填充不完全等缺陷。
给后续加工阶段操作带来困难，严重的还会直接导致车轮报废。
2.2.车轮成型工艺。
在车轮的成型阶段，主要得到的是轮毂和压制辐板的形状，同时完成轮辋主要部位的成形。
其过程属于典型的开式无飞边模锻。
模具压下后，首先受压的是车轮的辐板处，车轮内层金属受到来自中央冲头的作用力，带动外侧金属沿水平方向流动。
随着下压量的急剧增大，轮坯的最外侧金属和成形模的内壁接触。
在中央冲头和成形模内壁的共同作用下，轮坯内的金属形成一个分流面，分别流向轮毂和轮辋下侧以及轮辋上侧。
在该流程中，轮辋下侧的填充情况最佳。
此外，由于该工序中模具模膛的高度有所不同，所以直接导致轮坯中不同部分的金属变形量不一样，其中辐板处变形量最为突出，而轮辋部分的变形量则最小。
车轮成形工艺是热成形机组轧压能力匹配的关键工艺。
合理科学的成形工艺，不仅要保证压力机的压力极限数值满足事先设定的工艺数值，同时还要满足下道工序中轧机的轧制能力需求。
2.3.车轮压弯工艺。
车轮压弯工序一般情况下是和冲孔工序一起在同一台压力机上进行，是火车车轮热成形中的最后一道工序。
其主要目的是对辐板进行压弯成形、对轮辋表面进行平整以及确定车轮两侧和车轮内径等的成形。
2.4.轮坯各个部位加工余量的确定。
车轮加工中的锻造余量，是整个车轮锻造工艺设计中非常重要的环节。
它与车轮材料的利用率、成品率以及生产率密切相关，直接决定着车轮生产的成本。
因此，要合理确定轮坯合理的锻造余量。
踏面余量的确定。
在确定轮坯踏面余量时，轮坯的椭圆度和热处理过程中直径0.1—0.2%的变化量应该予以充分考虑。
但是，主要还是要注意踏面上表面氧化皮压入、裂纹以及结疤等的消除。
经过实践中的反复摸索，笔者认为，踏面锻造余量的确定取8mm较为合适。
轮毂外径余量确定。
轮毂外径余量的确定，主要取决于设备对轮毂、轮辋偏心的精度控制。
目前，山西某重型机械集团公司在这一精度控制上可以达到6mm以内。
为了确保最大偏心后，轮毂能有3mm的加工余量，初期生产中，应该把轮毂余量确定为9mm。
实践证明，在设备正常情况下的批量生产中，轮毂外径余量取7mm比较适宜。
轮毂、轮辋端面的余量确定。
这两项余量的确定主要取决于端面氧化皮压入、端面的不平整状况以及预成形时轮毂端面尖角部位填充不完全所造成的轮毂端部圆角三个因素。
在模具首次设计中，这一余量一般取7mm和6mm。
为了降低成本，曾经试图降低这两种余量，结果造成轮毂端面尖角部位加工不起来。
所以，最终仍然将轮毂、轮辋的单边余量设定至7mm和6mm的初期水平。
辐板和轮辋内径加工余量的确定。
由于在淬火和冷却处理过程中辐板会出现变形，因此辐板加工余量的确定，不仅要考虑氧化皮压入、表面裂纹等缺陷的去除，还要格外重视辐板变形的影响。
经生产企业长期批量生产经验的积累，辐板单边余量确定为6mm最为适合。
轮辋内径也取相同尺寸为宜。
淬火下沉量的确定。
车轮淬火后，轮辋的增大量叫做淬火下沉量。
压弯模设计时，应该确保车轮压弯成形以后，毂辋距减小一个淬火下沉量，以确保淬火后的毂辋距符合要求尺寸。
淬火下沉量的确定，和火车轮的型号有关。
据苏联资料介绍，915车轮淬火下沉量为3—5mm。
安徽某钢厂在915车轮模具设计时，淬火下沉量取6mm。
2.5.车轮锻造过程中的数值模拟分析。
由于火车车轮的锻造工序繁多，各环节中对轮坯不同部分的数据误差要求较高，且由于涉及到材料金属物理化学性质的变更，因此对锻造过程中的数据控制和数值模拟要求较高，所以对于锻造工作的每个环节而言，建立数值模拟分析是十分必要的。
目前在数值分析方面，主要采取的是有限元数值分析法，这是一种将连续体根据实际需要，分化为若干个大小有限的单元个体集合，以方便分析连续体力学问题相关数据的方法。
这一方法应用在车轮锻造生产过程中，可以精确求解轮坯变形时内部速度场、应力场以及应变场等的变量，从而为车轮锻造各道工序，提供了科学的理论依据。
在目前我国火车车轮生产中，基于有限元理论和相关软件支持，已经普遍建立起了火车轮预成形和成形工步数值模拟分析模型、压弯过程数值模拟分析模型、冲孔过程数值模拟分析模型等一系列环节的模拟分析模型。
使得工作人员能够及时掌握各阶段数值的变化，以及由此带来的对成品质量的影响，实时调整参数设置，确保车轮最终质量得以实现。
2.6.当前火车车轮锻造工艺存在的问题。
随着对火车车轮数量要求的增加和质量要求的提高，我国火车车轮锻造工艺的缺陷也显露出来。
目前主要问题在于各工步，尤其是在车轮预成形和压弯工步，对金属变形量的分配以及模具结构和尺寸的设计等诸多问题，有待进一步研究和改进。
这些问题的存在不仅使得车轮锻造工序和模具设计的周期更长、对模具和车轮的调试以及模具维修的过程趋于复杂，而且还会导致车轮辐板出现裂纹、车轮成形形状和尺寸满足不了设计要求等一系列质量问题，使得当前的火车车轮生产，从数量到质量都与实际需要存在相当差距。
火车车轮的锻造，是一个从材料选择、模具设计制造、到前期预成形、成形、再到后期压弯和冲孔的连续性工序系统。
由于金属在各工艺阶段会发生相应的物理和化学变化，因此常常会出现诸如填充不充分和偏心等缺陷，导致产品质量不能达到预期要求，严重者产生废品。
从加工流程优化、数值模拟分析等方面加以完善，是弥补当前车轮锻造工艺相关环节缺陷，保证车轮最终质量的有效途径。
以有限元理论为基础的数值模拟分析模型，是目前实现锻造过程数值模拟分析的可靠途径，是实现对锻造过程中相关数值精确控制的有效手段。
笔者认为，我国火车车轮执行方案样本| BUSINESS PLAN锻造工艺的改进，除了要注重生产设备和新型工艺的开发外，对以有限元理论为依托的计算机软件辅助分析系统的开发运用也应该予以重视，将其纳入工艺改进的重要组成部分。
请在这里输入公司或组织的名字Enter The Name Of The Company Or Organization Here第11页/总11页。
