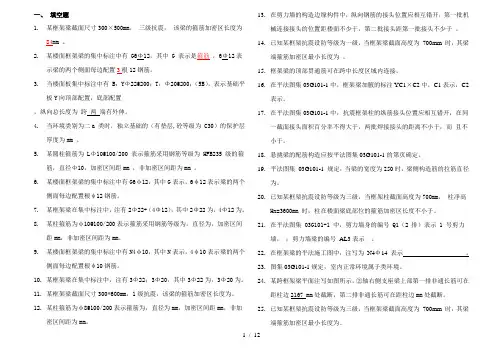

G复习题(平法识图)解析
一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84mm 。
2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。
3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。
4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为mm 。
5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距mm ，非加密区间距为mm 。
6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。
7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。
8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距mm，非加密区间距为mm。
9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。
10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。
12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距mm，非加密区间距为mm。
13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。
14.已知某框架抗震设防等级为一级，当框架梁截面高度为 700mm 时，其梁端箍筋加密区最小长度为。
15.框架梁的顶部贯通筋可在跨中长度区域内连接。
16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中， C1表示， C2表示。
17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。
18.悬挑梁的配筋构造应按平法图集03G101-1的第页确定。
19.平法图集 03G101-1 规定，当梁的宽度为250时，梁侧构造筋的拉筋直径为。
20.已知某框架抗震设防等级为三级，当框架柱截面高度为700mm，柱净高Hn=3600mm 时，柱在楼面梁底部位的箍筋加密区长度不小于。
21.在平法图集 03G101-1 中，剪力墙身的编号 Q1（2 排）表示 1 号剪力墙，；剪力墙梁的编号 AL3表示。
22.在框架梁的平法施工图中，注写为 N4Φ14 表示。
23.图集03G101-1规定，室内正常环境属于类环境。
24.某跨框架梁平面注写如图所示，②轴右侧支座梁上部第一排非通长筋可在距柱边2167 mm处截断，第二排非通长筋可在距柱边mm处截断。
25.已知某框架抗震设防等级为三级，当框架梁截面高度为 700mm 时，其梁端箍筋加密区最小长度为。
26.已知某框架抗震设防等级为三级，当框架柱截面高度为 600mm，柱净高Hn=3000mm 时，该柱在楼面以上部位的箍筋加密区最小长度为。
27.在平法图集03G101-1中，剪力墙梁的梁编号LL2 （JC）表示；剪力墙柱的编号 YDZ3表示。
28.在框架柱的平法图中，柱井字箍筋的肢数注写为m×n 表示。
29.抗震剪力墙的构造边缘构件的尺寸应按平法图集03G101-1的第页确定。
30.抗震 KZ中纵向钢筋采用焊接连接时，相邻纵向钢筋连接接头相互错开，而且之间的距离需要和。
31.抗震 KZ中柱柱顶纵向钢筋可以直锚时，钢筋需要截断。
32.在四级抗震剪力墙中，竖向分布钢筋采用机械连接，则第一排钢筋连接点距离楼板顶面（或基础顶面）。
33.端部有暗柱的剪力墙中，墙身水平分布钢筋应伸至暗柱端部，在暗柱外排纵向钢筋的（内或外）侧弯折。
34.框架梁集中标注的箍筋为10Ф16＠150/250 （6），表示箍筋为HRB335级钢筋，直径Ф16，从布置，按间距150两端各设置道，其余间距为250，均为六肢箍。
35.基础主梁中端部无外伸时，基础梁底部与顶部纵筋成对连通设置，多出钢筋则要伸至端部并弯钩。
36.某跨框架梁平面注写如下图所示，KL1为跨连续梁；④－⑤轴线间梁箍筋直径及间距为；④－⑤轴线间梁的侧面纵向钢筋为，图二柱子的箍筋肢数为。
37.某跨框架梁平面注写如图1所示，②轴右侧支座梁上部第一排非通长筋可在距柱边≧mm处截断，第二排非通长筋可在距柱边≧mm处截断。
38.某跨框架梁平面注写如图1所示，③轴支座上部钢筋共有钢筋，分排配置，其中有钢筋是通长筋。
图1二、单项选择题1.某梁板式筏形基础的基础主梁，砼 C35，底部非贯通纵筋为 HRB335 级，直径28mm，在确定该钢筋截断位置距柱中线的距离a值时，取锚固长度l a 为（）。
（A）616 （B）756 （C）840 （D）10362.某框架三层柱截面尺寸 300×600 mm 2，柱净高，该柱在楼面处的箍筋加密区高度应为（）。
（A）400 （B）500 （C）600 （D）7003.上层柱和下层柱纵向钢筋根数相同，当上层柱配置的钢筋直径比下层柱钢筋直径粗时，柱的纵筋搭接区域应在（）。
（A）上层柱（B）柱和梁的相交处（C）下层柱（D）不受限制4.某框架截面尺寸300×600mm，四级抗震，该梁的箍筋加密区长度为（）（A）500 （B）900 （C）1200 （D）无法确定5.某抗震框架梁，抗震等级为三级，砼 C 30 ，与该梁相连的中柱截面高度h C=700mm ，梁截面内配置有Φ20的底部纵向钢筋，该纵筋在中间支座（中柱）直锚的最小长度是（）（A）300 （B）450（C）500 （D）6206.图集03G101-1中所注的 h b 是指（）（A）梁截面高度（B）柱截面高度（C）基础高度（D）梁跨度7.框架梁侧面配置的纵向构造钢筋间距a应满足（）(A） a≤100 mm （B） a≤150 mm （C） a≤200 mm （D）a≤ 250 mm8.抗震框架边柱顶部的外侧钢筋采用不少于65%锚入顶层梁中的连接方式时，该 65%的钢筋自梁底起锚入顶层梁中的长度应不少于（）。
（A） laE 。
(B) laE 。
(C) laE 。
(D)2 laE9.图集03G101-1规定，砼为C25时，直径20 的HRB335级受拉钢筋的锚固长度 l a 不小于 ( ) 。
（A）680mm；（B）740mm；（C）840mm (D) 900mm10.抗震剪力墙墙身竖向钢筋采用机械连接接头时，第一批接头的位置距基础顶面应大于等于 ( ) 。
（A）0mm；（B）500mm；（C）15d （D）35d11.框架梁有加腋，但梁平法施工图没有注明加腋处斜钢筋时，其梁腋下部的斜钢筋直径与伸入支座的梁下部纵筋直径相同，根数 ( ) 。
（A）比梁伸入支座的下部纵筋多一根；（B）与梁伸入支座的下部纵筋相同；（C）比梁伸入支座的下部纵筋少一根12.当砼为C25，抗震等级为三级时，直径为20mm的HRB335级钢筋的最小锚固长度 l aE 为（）。
（A）560mm 。
（B）700mm。
（C）880mm （D）900mm13.楼面抗震框架梁端部底筋采用在柱内弯锚的方式时，该钢筋在边柱内的水平直锚长度应不少于（）。
（A） laE ；（B） 0. 4 l aE ；（C） (D)2 laE14.抗震框架边柱顶部的外侧钢筋采用全部锚入顶层梁板中的连接方式时，该外侧钢筋自底起锚入顶层梁板中的长度应不少于（）。
（A） laE ；（B） 0. 4 l aE ；（C） (D)2 laE15.某抗震框架中，5 层 KZ1 配置 4Ф22 角筋，6 层 KZ1 配置 4Ф25 角筋，则该 KZ1的Ф25 角筋可以在（）连接位置。
（A）6层楼面上≥500、≥hc 、≥ Hn/6（B）6层楼面下≥500、≥hc 、≥ Hn/6（C）6层楼面梁底下≥500、≥hc 、≥ Hn/6（D）无法确定16.某框架柱截面钢筋布置如下，请选择钢筋布置最合理的是（）。
17.某抗震剪力墙，抗震等级为四级，砼C30，中部LL上部纵筋配置Ф18的钢筋， LL长1500mm，则每根上部纵筋长（）。
（A）2580mm （B）2040mm （C）2700mm （D）2028mm18.当砼为C25，抗震等级为三级时，直径为20mm的HRB335级钢筋的最小锚固长度 l aE为（）。
（A）560mm 。
（B）700mm。
（C）880mm (D) 900mm19.已知二级抗震等级剪力墙的钢筋直径为12mm，按图集03G101-1的规定，在楼盖处连接区域内，其钢筋接头位置应错开，两批搭接接头的净距应不少于（）。
（A） l aE ；（B ）35 d；（C） alE （D）20.下列关于框架梁、柱箍筋加密要求的论述中错误的是（）。
A．一级及二级框架的角柱箍筋加密区取全高。
B．底层框架柱柱根箍筋加密区取不小于柱净高的1/3。
C．框架柱柱端箍筋加密区取截面高度、柱净高的1/6和500mm三者的最大值。
D．二级框架梁梁端箍筋加密区长度取2hb和500mm的较大值。
21.框架梁平法施工图中集中标注内容的选注值为（）。
A．梁编号 B．梁顶面标高高差 C．梁箍筋 D．梁截面尺寸22.下列关于梁、柱平法施工图制图规则的论述中正确的是（）。
A．梁采用平面注写方式时，集中标注取值优先。
B．梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。
C．梁集中标注中受扭钢筋用G打头表示。
D．梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。
23.下列关于柱平法施工图制图规则论述中错误的是（）。
A．柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式。
B．柱平法施工图中应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。
C．注写各段柱的起止标高，自柱根部往上以变截面位置为界分段注写，截面未变但配筋改变处无须分界。
D．柱编号由类型代号和序号组成。
24.框架梁顶部第二排非贯通纵筋的截断点应在距柱边不小于ln/4处，其中ln是指（）。
A、该跨梁两端轴线之间的距离B、该跨梁两端柱子中心之间距离C、该跨梁净距D、都不是25.框架梁侧面配置的纵向构造钢筋间距a应满足（）。
A、a≦100mmB、a≦200mmC、a≦250mmD、a≦300mm26.图集03G101-1中所注的h b是指（）。
A、梁截面高度B、柱截面高度C、基础高度D、梁跨度27.某抗震框架梁，抗震等级为3级，砼C30，与该梁相连的中柱截面高度hC=700mm，梁截面内配置有Φ20的底部纵向钢筋，该纵筋在中间支座（中柱）直锚的最小长度是（）A、300mmB、450mmC、500mmD、620mm28.图集03G101-1的规定，平法施工图中框架梁的平面注写包括集中标注与原位标注。
9-钢筋平法识图练习题
一、单项选择题1.当独立根底板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9.〔〕A．≥2500B．≥2600 C．≥2700D．≥2800正确答案：A答案解析：参考图集11G101-3，第63页。
2.在根底的第一根柱箍筋到根底顶面的距离是多少〔〕A．50 B．100 C．3d〔d为箍筋直径〕D．5d〔d为箍筋直径〕正确答案：B答案解析：参考图集11G101-3第59页3.高板位筏型根底指：〔〕。
A．筏板顶高出梁顶B．梁顶高出筏板顶C．梁顶平筏板顶 D．筏板在梁的中间正确答案：C答案解析：参考图集11G101-3第30页4．根底主梁在高度变截面处，上下钢筋深入支座长要到达什么要求〔〕 .A．深入支座长要满足La B．深入支座长要满足1000mmC．深入支座长要满足15d D．深入支座长要满足2倍的梁高正确答案：A答案解析：参考图集11G101-3第74页5.支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求〔〕.A．深入支座不小于La B．深入支座≥12d且伸到支座中心线C．不小于500mm D．≥15d正确答案：A答案解析：参考图集11G101-3第80页6. 剪力墙中水平分布筋在距离根底梁或板顶面以上多大距离时，开场布置第一道〔〕" A．50mm B．水平分布筋间距/2C．100mm D．5d正确答案：A答案解析：参考图集11G101-3第58页，06G901-1第3-97. 承台下部钢筋端部到桩里皮小于35d时，承台钢筋需向上弯折多少〔〕.A．15d B．12d C．承台厚/2 D．10d正确答案：D答案解析：参考图集11G101-3第85页8. 条形根底底板一般在短向配置〔〕，在长向配置()。
A．分布筋B．受力主筋正确答案：B，A答案解析：11G101-3第25页9. 梁板式筏形根底平板LPB1，每跨的轴线跨度为5000，该方向的底部贯穿筋为14150，两端的根底梁JZL1的截面尺寸为500*900，纵筋直径为25mm，根底梁的混凝土强度为C25。
最新11G101-1复习题(平法识图)解析
一、二、十一、填空题某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84 mm 。
2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。
3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。
4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为 mm 。
5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距 mm ，非加密区间距为 mm 。
6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。
7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。
8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距 mm，非加密区间距为 mm。
9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。
10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。
12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距 mm，非加密区间距为 mm。
13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。
14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。
15.框架梁的顶部贯通筋可在跨中长度区域内连接。
16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。
G复习题(平法识图)解析
一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84mm 。
2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。
3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。
4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为mm 。
5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距mm ，非加密区间距为mm 。
6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。
7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。
8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距mm，非加密区间距为mm。
9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。
10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。
12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距mm，非加密区间距为mm。
13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。
14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。
15.框架梁的顶部贯通筋可在跨中长度区域内连接。
16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。
17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。

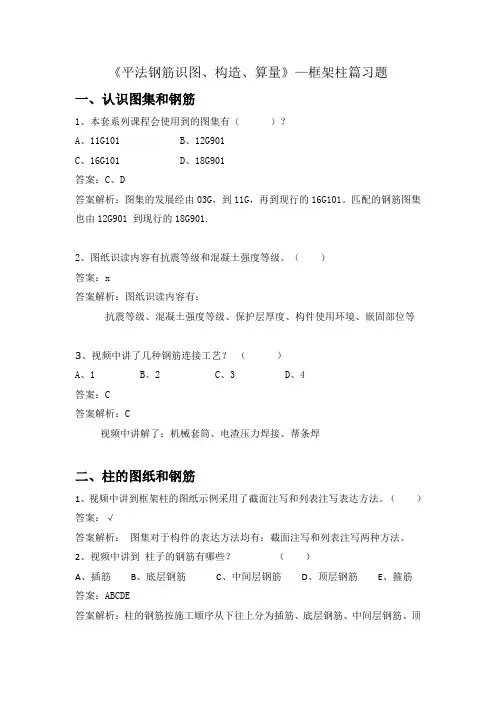

《平法钢筋识图、构造、算量》—框架柱篇习题
《平法钢筋识图、构造、算量》—框架柱篇习题一、认识图集和钢筋1、本套系列课程会使用到的图集有（）？A、11G101B、12G901C、16G101D、18G901答案：C、D答案解析：图集的发展经由03G，到11G，再到现行的16G101。
匹配的钢筋图集也由12G901 到现行的18G901.2、图纸识读内容有抗震等级和混凝土强度等级。
（）答案：x答案解析：图纸识读内容有：抗震等级、混凝土强度等级、保护层厚度、构件使用环境、嵌固部位等3、视频中讲了几种钢筋连接工艺？（）A、1B、2C、3D、4答案：C答案解析：C视频中讲解了：机械套筒、电渣压力焊接、帮条焊二、柱的图纸和钢筋1、视频中讲到框架柱的图纸示例采用了截面注写和列表注写表达方法。
（）答案：√答案解析：图集对于构件的表达方法均有：截面注写和列表注写两种方法。
2、视频中讲到柱子的钢筋有哪些？（）A、插筋B、底层钢筋C、中间层钢筋D、顶层钢筋E、箍筋答案：ABCDE答案解析：柱的钢筋按施工顺序从下往上分为插筋、底层钢筋、中间层钢筋、顶层钢筋、箍筋。
另外还有顶层柱附加角筋。
3、柱子的钢筋分柱子纵筋和箍筋两类。
（）答案：√答案解析：柱子的钢筋类型总的分为两大类，分别是：柱子纵筋和箍筋。
三、柱平法制图规则1、框架柱的识图讲解从图集的多少页到多少页？（）A、8 10B、8 12C、8 13D、8 14答案：B答案解析：从图集可看到识读部分是从第8页到12页。
2、图集11页的柱表这样识读先横着看自身标高段的构造，再竖着看不同标高段的变化情况，是否正确？（）答案：√答案解析：通常的柱表识读顺序为：先横着看自身标高段的构造信息，再竖着看不同标高段的变化情况。
3、框架柱应考虑的钢筋类型有哪些？（）A、纵筋B、箍筋C、角部附加D、通长筋答案：ABC答案解析：柱的构造钢筋主要分三类，分别是：纵筋：基础插筋、中间层、顶层；箍筋；角部附加四、柱的钢筋节点讲解—插筋1、插筋的节点图在图集多少页？（）A、63B、64C、65D、66答案：D答案解析：插筋的节点图在图集16G101-3 第66页2、低端钢筋构造长度是：长度=a+hj-c （）答案：X答案解析：依照图集的钢筋构造，低端插筋的长度=a+hj-c+ 非连接区3、高端钢筋构造长度是a+hj-c+ 非连接区+搭接错开长度？（）答案：√答案解析：依照图集的钢筋构造，高端插筋的长度=a+hj-c+ 非连接区+搭接错开长度五、柱的钢筋节点讲解—地下室框架柱钢筋1、节点图在图集多少页？（）A、63B、64C、65D、66答案：B答案解析：节点图在图集16G101-1 第64页2、嵌固部位一般在基础顶面。
11G101-1复习题(平法识图).
一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为mm 。
2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是，6Φ12表示梁的两个侧面每边配置根12钢筋。
3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。
4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为 mm 。
5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距 mm ，非加密区间距为 mm 。
6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。
7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。
8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距 mm，非加密区间距为 mm。
9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。
10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。
12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距 mm，非加密区间距为 mm。
13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。
14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。
15.框架梁的顶部贯通筋可在跨中长度区域内连接。
16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。
17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。
G复习题(平法识图)解析
一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84mm 。
2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。
3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。
4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为mm 。
5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距mm ，非加密区间距为mm 。
6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。
7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。
8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距mm，非加密区间距为mm。
9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。
10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。
12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距mm，非加密区间距为mm。
13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。
14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。
15.框架梁的顶部贯通筋可在跨中长度区域内连接。
16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。
17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。
(完整版)平法识图习题 (2)
一、判断题1混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离A、正确B、错误正确答案： A2 基础底面的钢筋保护层厚度最少不小于40。
( √ )条形基础底板一般在短向配置（），在长向配置 ()A、分布筋B、受力主筋3正确答案 :B A4梁的平面注写包括集中注明和原位注明，集中注明表达梁的通用数值，原位注明表达梁的特别数值A、正确B、错误正确答案： A5 6C25 2（-2）/4 表示上排纵筋为 2C25 且伸入支座，下排钢筋为 4C25 全部伸入支座A、正确B、错误6 梁下部纵筋 2C25+3C20(-3)/5 25 表示，上排纵筋为 2C25 和 3C20 且 3C20 不伸入支座，下排纵筋为 5C25，全部伸入支座A、正确B、错误正确答案： A7 300*700 GY500*250 表示：竖向加腋，腋长500mm，腋高 250mmA、正确B、错误正确答案 :A8 边框梁代号是BKL ，它属于梁构件（）A、正确B、错误正确答案： B答案剖析：剖析：参照图集11G101-1 第 15 页，它是墙梁，属于墙构件。
9 梁悬挑端截面尺寸的原位注明为： 300×700/500 表示悬挑端梁宽 300，梁根的截面高度为 500，梁端的截面高度为 700. （）A、正确B、错误正确答案： B10剪力墙端部无暗柱时，水平筋可伸至端部截断，再配置Ｕ型钢筋配置，也可伸至端部弯折 15dA、正确B、错误正确答案： B11 墙顶连梁内的箍筋在跨内、支座内均部署，支座内部署间距150mmA、正确B、错误正确答案： A12 柱净高与柱截面长边尺寸或圆柱直径形成Hn/hc≤4 的短柱，其箍筋沿柱全高加密 ()A、正确B、错误正确答案： A13板钢筋注明分为集中注明和原位注明，集中注明的主要内容是板的贯串筋，原位注明主若是针对板的非贯串筋（）A、正确B、错误正确答案： A14在平法图集中板的受力筋、负筋及面筋初步间距距支座S/2( √ )15抗震框架柱变截面绑扎连接的非连接区为距楼面≥Max（Hn/6,500，柱截面最大宽度）A、正确B、错误正确答案： A16剪力墙洞口宽和高大于800 时，洞口应加设暗梁构造A、正确B、错误正确答案： A17墙中间单洞口连梁锚固值为Lae 且不小于 500mmA、正确B、错误正确答案： B18当某跨梁原位注明的箍筋规格或间距与集中注明不同样的时候，以集中注明的数值为准A、正确B、错误正确答案： B19 梁腹板高度 hw≥ 450 时，须在梁中配置纵向构造筋()A、正确B、错误20柱纵筋的连接方式有绑扎搭接、机械连接和焊接连接（）A、正确B、错误正确答案： A21 基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d （）A、正确B、错误正确答案 :A22板的上下翻边在平面图中的表示形式为：上翻边边缘线均为实线，下翻边外边缘线为实线，内边缘线为虚线。
钢筋平法识图练习题
一、单项选择题1.当独立基础板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9？（）A．≥2500B．≥2600 C．≥2700D．≥2800正确答案：A答案解析：参考图集11G101-3，第63页。
2.在基础内的第一根柱箍筋到基础顶面的距离是多少（）A．50 B．100 C．3d（d为箍筋直径）D．5d（d为箍筋直径）正确答案：B答案解析：参考图集11G101-3第59页3.高板位筏型基础指：（）。
A．筏板顶高出梁顶B．梁顶高出筏板顶C．梁顶平筏板顶 D．筏板在梁的中间正确答案：C答案解析：参考图集11G101-3第30页4．基础主梁在高度变截面处，上下钢筋深入支座长要达到什么要求（）？A．深入支座长要满足La B．深入支座长要满足1000mmC．深入支座长要满足15d D．深入支座长要满足2倍的梁高正确答案：A答案解析：参考图集11G101-3第74页5.支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求（）？A．深入支座不小于La B．深入支座≥12d且伸到支座中心线C．不小于500mm D．≥15d正确答案：A答案解析：参考图集11G101-3第80页6. 剪力墙中水平分布筋在距离基础梁或板顶面以上多大距离时，开始布置第一道（）? A．50mm B．水平分布筋间距/2 C．100mm D．5d正确答案：A答案解析：参考图集11G101-3第58页，06G901-1第3-97. 承台下部钢筋端部到桩里皮小于35d时，承台钢筋需向上弯折多少（）？A．15d B．12d C．承台厚/2 D．10d正确答案：D答案解析：参考图集11G101-3第85页8. 条形基础底板一般在短向配置（），在长向配置( ) 。
A．分布筋B．受力主筋正确答案：B ，A答案解析：11G101-3第25页9. 梁板式筏形基础平板LPB1，每跨的轴线跨度为5000，该方向的底部贯通筋为 14@150，两端的基础梁JZL1的截面尺寸为500*900，纵筋直径为25mm，基础梁的混凝土强度为C25。
平法识图(习题与答案)
题目1正确获得1.00分中的1.00分标记题目题干基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（）。
选择一项：对错反馈回答正确正确的答案是“对”。
题目2正确获得1.00分中的1.00分标记题目题干当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm，当桩直径或截面≥800mm时，桩顶嵌入承台100mm（）。
选择一项：对错反馈回答正确正确的答案是“对”。
题目3正确获得1.00分中的1.00分标记题目题干等腰三桩承台受力钢筋以“Δ”打头注写，底边受力钢筋+对称等腰斜边受力钢筋×2。
（）::判断题:: CJQ表示窗井墙。
（） {TRUE#回答错误#回答正确}选择一项：对错反馈回答正确正确的答案是“对”。
题目4正确获得1.00分中的1.00分标记题目题干独立基础按截面形状划分，有阶形和坡形两种形式。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目5正确获得1.00分中的1.00分标记题目题干抗震设防烈度为6度及以上地区，必须进行抗震设计（）选择一项：对错反馈回答正确正确的答案是“对”。
题目6正确获得1.00分中的1.00分标记题目题干基础梁箍筋的复合方式有开口箍和封闭箍。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目7正确获得1.00分中的1.00分标记题目题干混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离（）选择一项：对错反馈回答正确正确的答案是“对”。
题目8正确获得1.00分中的1.00分标记题目题干平板式筏形基础可划分为柱下板带和跨中板带。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目9正确获得1.00分中的1.00分标记题目题干LaE是弯锚长度标准（）选择一项：对错反馈回答正确正确的答案是“错”。
题目10正确获得1.00分中的1.00分标记题目题干基础主梁的箍筋是从框架柱边沿多少开始设置第一根的50mm。
（）选择一项：对错反馈回答正确正确的答案是“对”。
11G101平法 基础知识试题(有答案)
单位：姓名电话一、选择题：（每题1分）1、由于建筑与结构标高的差异，对下（ A、D ）构件在计算钢筋时要注意增加垫层或找平层的厚度。
A、栏板B、楼梯C、圈梁D、构造短柱2、Φ10@100/200(Φ12@100)括号内的数值表示（ C ）A、基础内箍筋加密B、柱端头箍筋加密C、框架节点核心区的箍筋D、梁端头箍筋加密3、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑4、当图纸标有：KL7（3）300*700 GY500*250表示（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长250、腋高500B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2505、高板位筏型基础指：（ C ）A、筏板顶高出梁顶B、梁顶高出筏板顶C、梁顶平筏板顶D、筏板在梁的中间6、基础梁箍筋信息标注为：10Φ12@100/Φ12@200(6)表示（ B ）A、直径为12的一级钢，从梁端向跨内，间距100设置每边5道，其余间距为200，均为6支箍B、直径为12的一级钢，从梁端向跨内，间距100设置每边10道，其余间距为200，均为6支箍C、直径为12的一级钢，加密区间距100设置10道，其余间距为200，均为6支箍D、直径为12的一级钢，加密区间距100设置5道，其余间距为200，均为6支箍7、板块编号中XB表示？（ B ）A、现浇板B、悬挑板C、延伸悬挑板D、屋面现浇板8、任何情况下，受拉钢筋锚固长度不得小于：（ A ）A、200mmB、250mmC、300mmD、350mm9、任何情况下，受拉钢筋搭接长度不得小于（ C ）A、200mmB、250mmC、300mmD、350mm10、当纵向钢筋搭接接头面积百分率为25%时，纵向受拉钢筋的修正系数为：（ A ）A、1.2B、1.4C、1.6D、1.811、Φ6抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（ A ）A、75B、10dC、 85D、12d12、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（ B ）A、10d 85mm中取大值B、10d 75mm中取大值C、12d 85mm中取大值D、12d 75mm中取大值13、框架梁的上部钢筋第一排全部为4根通长筋，第二排为2根支座负筋，支座负筋升出支座的长度为（ B ）A、1/5LnB、1/4LnC、1/3LnD、其他值14、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、25015、当梁的腹板高度Hw大于多少时必须配置构造钢筋？其间距不得大于多少？（ C ）A、450 250B、800 250C、450 200D、800 20016、搭接区的箍筋直径不小于d/4，（d为搭接区钢筋（ C ）），间距不应大于100及5d（d为搭接区钢筋（ C ））A、最大直径、最大直径B、最小直径、最大直径C、最大直径、最小直径D、最小直径、最小直径17、砼强度等级不大于C25时，混凝土保护层表中的最小厚度数值应增加（ D ）A、2B、10C、15D、518、现板中配筋Φ8/10@150，Φ8与Φ8之间的间距为（ A ），Φ10与Φ10之间的间距为（ A ）Φ8与Φ10之间的间距为（ B）A、300B、150C、200D、7519、非抗震框架梁的箍筋加密区判断条件为：（ D ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、500mmD、一般不设加密区20、梁下部不伸入支座钢筋在什么位置断开（ D ）A、距支座边0.05LnB、距支座边0.5LnC、距支座边0.01LnD、距支座边0.1Ln21、非框架梁的下部纵筋在中间支座和端支座的锚固长度为：带肋的（ D），光圆为（ B ）。
