一体化基站介绍说明书一体化基站是一种快速集成通信装置，由塔体系统，机房系统，天馈线系统和钢框架支撑系统四部分组成，配备不同的通信设备，满足相应通信要求。
设计所遵循的标准、规范和规程：中华人民共和国《工程建设标准强制性条文》《建筑结构荷载规范》（GB50009-2001）《建筑抗震设计规范》（GB50011-2001）《钢结构设计规范》（GB50017-2003）《高耸结构设计规范》（GB50135-2006）《钢结构高强度螺栓连接的设计》（JGJ82-91）《建筑钢结构焊接规程》（JGJ81-2002）《无损检测焊缝磁粉检测》（JB/T6061-2007）《钢结构工程施工工程质量验收规范》（GB50205-2001）《建筑钢结构焊接技术规程》（JGJ81-2002）《塑料燃烧性能试验方法氧指数法》（GB/T2406）《塑料燃烧性能试验方法水平法和垂直法》（GB/T2408）《建筑材料燃烧性能分级方法》（GB8624-1997）《硬质泡沫塑料吸水率试验方法》（GB8810）《硬质泡沫塑料压缩试验方法》（GB8813）《通信局（站）防雷与接地工程设计规范》YD 5098-2005《电信专用房屋设计规范》（YD/T5003-2005）《建筑设计防火规范》（GB50016-2006）优势：（1）、能快速建站并投入使用；现场组装方便灵活，三个小时完成建站。
（2）、塔体和机房一体化，且机房设计采用模块化设计，预留必需设备的相应位置，能满足各通信运营商标准化的设备需求。
（3）、结构采用自重抗倾覆，无需单独开挖设置基础，达到快速建站的目的，缩短基站建设工期。
（4）、使用地点比较广，对各种外部条件适用性强。
（5）、结构使用期限长，该结构设计参考永久性基站设计（定期维护前提下），使用寿命为30年，可作为永久基站使用。
（6）、搬运方便，只需一辆普通板车即可；为了应对快速建站或应急通信，将强网络的覆盖力度，解决客户在建设永久性基站方面所遇到的困难，如征地难，临时性网络覆盖等问题，该一体化方案的设计基本原则为“安全保证、即时建站、功能集成、方便移动”。
塔房一体化基站介绍
.
3
概述
一体化基站特点
➢ 建站快速便捷：短时间内即可完成机房的组装、塔体升起 ➢ 无需开挖基础：自重抗倾覆，无需开挖基础，无需拉线，可大大缩短建站周期 ➢ 塔房一体设计：塔房一体，结构紧凑，节省用地 ➢ 塔体高度：主要采用35米和40米塔高 ➢ 抗风能力：适用于0.9Kpa以下风压地区，不用拉线，可满足国内98%以上地区使用；特殊的塔体和框架
塔桅配置
➢ 35米一体化：铁塔设计2层平台，每层装有3根3米长抱杆，单根抱杆可同时安装天线和室外RRU, 同时具备GPS天线支架及抱杆。
➢ 40米一体化：铁塔设计3层平台 ，每层装有3根2..5米长抱杆，单根抱杆可同时安装天线和室外 RRU。
防雷接地配置
➢ 机房、塔桅防雷接地应按照标准进行建设
.
10
GPS抱杆
40米一体化基站
.
35米一体化基站
7
一体化基站介绍
机房参数说明
机房尺寸 机房外形尺寸 机房内净尺寸
40米机房
35米机房
5150mm×2270mm× 2800mm（长×宽×高）
5200mm×2400mm× 2750mm（长×宽×
高）
5000×2000×2500 （长×宽×高）
5000×2200×2650 （长×宽×高）
.4Βιβλιοθήκη 目录1概述
2
一体化基站介绍
3
一体化基站与传统建站方式对比
4
一体化基站建设方案
.
5
一体化基站介绍
组成
一体化基站主要包括机房、塔体、铁塔支撑、机房底座。
塔
铁塔
体
支撑
机房
机房 底座
.
6
一体化基站介绍

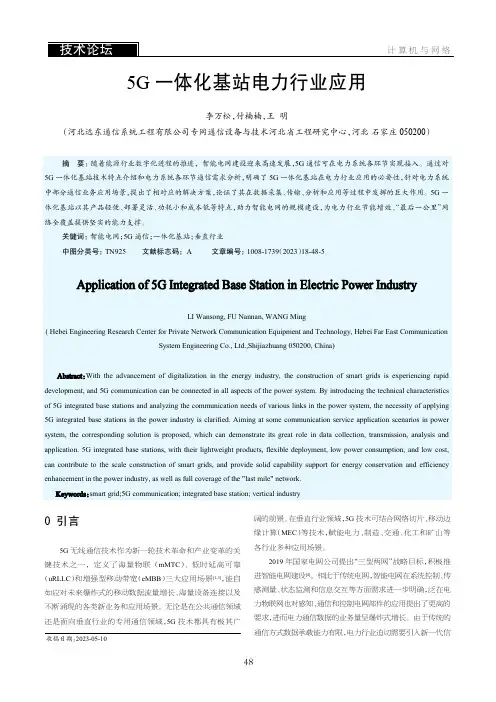

5G_一体化基站电力行业应用
图15G基站架构与协议层切分5G宏基站由基带设备和射频设备组成，其中基带设CU与DU的全部基带处理功能；远端设备则主要指负责射频信号收发处理，实现无线信号覆盖以及协议切分下的部分物理层功能。
5G一体化基站则采用基带和射频一体化设计，通过基带功能和射频功能的集成实基站完整功能，即单设备可提供无线信号覆盖，数据接入服务，承载语音、视频及数据传输等业务。
一体化基站作为接入网的核心，对上通过IP网络方式接核心网，对下通过无线网络覆盖的方式与5G终端（最终打通业务平台和UE的链路通道，支撑业务的实时调度和数据传输。
5G一体化基站组网架构如图2所示。
图25G一体化基站组网架构5G一体化基站作为5G网络建设的重要组成部分，相比宏基站具有低功耗、部署灵活和成本可控等优势;可针对垂直行业用户使用场景进行定制化开发和功能优化设计，具有性能强大、接口丰富和可视化管理等特点，并且其支持与宏站协同组网，基站间级联以及射频级联拉远等多种组网方式，既能单独实现区域覆盖，又能为宏基站提供“补盲”和边缘覆盖。
上述特点可助力5G一体化基站全面深入拓展行业市场，加速电力行业数字化、智能化转型。
5G在电力行业的应用需求图3电力系统业务环节按照电力系统业务场景划分，可以将典型业务分为控制类、数据采集类以及移动应用类。
控制类业务对数据传输时延、信道稳定性及误码率要求较高，而对数据量要求较低；数据采集类业务对采集数据量及业务用户量要求较高；而移动依据表1中的电力系统各环节业务通信需求描述，传统的无线通信技术和当下的4G技术都无法满足各业务环节全部需求。
相比之下，5G无线通信技术的数据传输速率、通信时延等性能都较4G大幅提高甚至领先一个数量级，可以为电力用户提供更好的使用体验。
5G技术特点和优势与电力业务需求高度契合。
5G技术高速率、广连接的特点满足电力业务中超大规模智能终端设备连接及海量数据传输的需求，为多终端海量实时监测数据和视频数据提供了有力支撑；5G 技术毫秒级低时延的特点，满足电力业务中灵活相应与协同控制的需求，达到部分业务零中断，满足电网实时通信的需5G通信高可靠性和端到端网络切片技术，满足电力业务中控制系统实时在线的需求，进而实现其精准负荷控制、差动保护等业务。
一体化皮基站应用介绍
参考素材

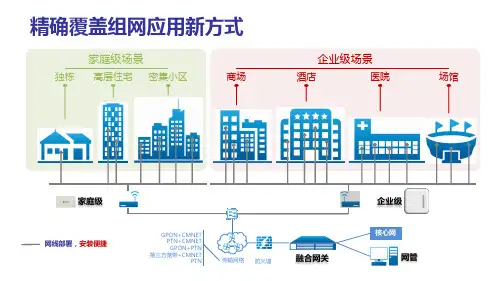

精确覆盖组网应用新方式
传输网络
融合网关家庭级来自网管防火墙采用一体化皮基站主要有以下优势：1）建设周期短从设备供货到设备安装、设备调测开通、设备接入网管，整体实施周期短，尤其在网络建设期间，能完成1天建设并开通2~4个站点。2）传输多样性一体化皮基站支持PTN、GPON、Internet网络传输，提供站点网络建设的便利性。3）建设投资小相比传统室分建设，一体化皮基站建设方案采用网线代替馈线，材料及施工成本降低，并且无需室内分布系统建设以及机房配套设施，具备较高的投资回报性价比。4）高容量覆盖 一体化皮基站天生支持MIMO双通道，能满足单位面积用户高容量接入的需求，适合热点区域LTE覆盖。5）后期维护容易 一体化皮基站接入统一网管系统，支持端到端监控，减少维护处理次数和周期；整个系统从信源到“分布”到集成责任主体一致，快速响应用户投诉和网络优化
一体化小基站-硬件架构设计概述
一体化小基站是指将多种通信技术融合在一起，实现多种通信服务的综合基站设备。
一体化小基站的硬件架构设计是其重要组成部分，直接关系到设备的性能和稳定性。
本文将对一体化小基站的硬件架构设计进行概述介绍。
一、系统整体框架一体化小基站的硬件架构设计需要考虑到其多种通信技术的融合，保证各种通信服务的稳定性和互不干扰。
其系统整体框架应当包括通信处理单元、射频前端单元、电源管理单元等模块。
1. 通信处理单元通信处理单元是一体化小基站的核心模块，负责多种通信技术的信号处理和数据传输。
该模块应当包括高性能的处理器和相应的通信接口，以满足不同通信技术的要求。
另外，通信处理单元还需要考虑到功耗和散热等设计因素，确保设备可以稳定运行。
2. 射频前端单元射频前端单元是实现多种通信技术的关键模块，直接影响设备的传输距离和覆盖范围。
硬件架构设计需要考虑射频前端单元的灵活性和可调性，以适应不同通信频段和制式的要求。
射频前端单元还需要考虑到功耗和发热量等设计因素，确保设备可以稳定工作。
3. 电源管理单元电源管理单元负责为一体化小基站的各个模块提供稳定的电源供应，保证设备能够正常运行。
硬件架构设计需要考虑到电源管理单元的高效能和可靠性，以应对不同工作环境和电源波动的挑战。
电源管理单元还需要考虑到节能和环保等设计因素，提高设备的整体性能和可持续发展能力。
二、硬件设计要点一体化小基站的硬件设计要点包括高性能、可靠性、灵活性等方面的考虑，以及模块之间的协同工作和互通。
其中，以下几点是硬件设计的重点和难点。
1. 高性能一体化小基站需要具备高性能的处理能力和传输速度，以满足多种通信技术的要求。
硬件设计需要考虑到处理器、内存、存储等方面的配置和优化，确保设备能够稳定运行并能够应对各种数据传输和处理需求。
2. 可靠性一体化小基站需要具备高可靠性的硬件设计，以保证设备能够长时间稳定运行。
硬件设计需要考虑到各个模块的质量和可靠性，以及设备的散热和防尘等设计因素，以延长设备的使用寿命并减少维护成本。
防疫一体化皮基站
防疫一体化皮基站
防疫一体化皮基站是一种集检疫、动物卫生服务、动物疾病监测、动物保护及教育等多项功能于一体的一站式服务平台。
它以政府管理为主线，依托局部地区优势资源，采用现代化管理模式，以整合、创新、开放、共享的思想，通过线上线下相结合的服务模式，联合科学家、技术人员、动物卫生专家等，形成政府、企业、行业协会、农民等多方共同参与的服务体系，通过不同形式的培训、技术指导、教育宣传等，不断提高动物疾病预防控制水平，改善动物卫生状况，为社会及农村动物疾病防控和动物保护等活动提供坚实的服务保障。
基站一体化建设方案
基站一体化建设方案咱来聊聊基站一体化建设这个事儿哈。
一、为啥要搞基站一体化建设呢？你想啊，现在这社会，大家都离不开手机，刷视频、玩游戏、打电话，到处都需要网络信号。
可是呢，基站要是一个个单独搞，那可老麻烦了。
又占地方，成本还高。
就像你盖房子，如果能把各种功能都集成到一个房子里，是不是就省事儿多了？基站一体化建设就有点这个意思。
它能把好多设备、功能都整合到一起，就像一个超级大礼包一样。
这样一来，能让基站建设速度加快，还能降低成本，就像咱们买东西团购似的，更划算。
二、基站一体化建设的主要内容有啥呢？1. 设备集成。
首先是通信设备。
把那些发射信号的、接收信号的设备都整合到一个紧凑的机柜里。
以前这些设备可能分散在好几个地方，就像一群小伙伴到处乱跑，现在把它们都集合起来，管理起来方便多了。
电源设备也不能少。
就像给基站这个大机器喂饭一样，电源得稳定可靠。
一体化建设把电源管理系统也塞进去，这样就能保证基站一直有能量干活。
而且电源设备还得智能一点，比如说可以自动调整功率，用电高峰的时候多给点电，用电低谷的时候就省着点，就像我们人一样，知道什么时候该干活用力，什么时候可以休息省点力气。
还有散热设备。
基站那些设备工作起来可热了，就像人跑步跑久了会出汗一样。
一体化建设要给它安排个好的散热系统，像大风扇啊或者特殊的散热管道之类的，让基站的设备能在一个舒适的温度下工作，不至于因为太热而罢工。
2. 场地规划。
找地方建基站可是个技术活。
要选那种既能覆盖到需要信号的地方，又不会太占地方的位置。
比如说可以找一些楼顶啊，或者是那种已经有一些基础建筑设施的地方，把基站一体化设备放上去。
就像搭积木一样，在现有的基础上把基站这个“大积木”搭好。
而且场地周围的环境也要考虑好，不能有太多干扰源，像那些大型的电磁干扰设备可不能离基站太近，不然基站信号就会乱套了。
还要考虑空间利用。
既然是一体化建设，就要把空间利用到极致。
设备怎么摆放最合理，既能方便维护人员检修，又能节省空间，这都是要琢磨的事儿。
一体化基站介绍
一体化基站机房工艺要求二
4. 为防止水涝要求基站建成完毕，机房离地 高度不低于50cm。机房外无外挂物件，且 需要表明禁止攀爬的警示牌。 5. 机房防尘等级：IP55，机房的防水性：应 可承受水压力为1kg/CM2时，喷30 分钟而 无渗水入内的现象。环境温度：-40℃～ + 55℃；相对湿度：5%～95%。 6. 防火性：机房板材的燃烧性能应不低于 GB 8624-1997《 建筑材料燃烧性能分级 方法》 中规定的B2 级。 7. 防腐性：机房房体表面材料应具有防腐性
伸缩式铁塔基站
产品主要特点： – 放置在平整坚硬基础面上，无需永久固定，且占地小仅 27m2，选址简易； – 配重10T，最大高度安装板状天线1.5m2 ，可抗风基本风 速33米/秒（12级风力），安全可靠； – 在16T汽车吊的帮助下，三名熟练工人4小时安装一套，安 装迅速； – 站点变换，材料重复利用率100%，一次投资，多次使用； – 空调室外机、油机等均放在空腔内，防盗性强。
旧式防盗锁
密码互锁器
伸缩式铁塔基站----机房
– 集成度高：
照明、配电箱、走线架、接地铜排、防静电地板、馈线窗、节 能通风等
伸缩式铁塔基站----铁塔
产品简介： – 三级钢丝绳传动升降，顶部设置高负载天线架； – 第一级与20尺箱式机房、底部钢构刚性连接，二三级 同步升降，任意位置自锁定位； – 电动、手动两种升降模式，升降时间约30分钟； – 最大展开高度可达32m（24m为标准产品）。
一体化通信基站是当今世界发达国家通信运 营商普遍采用的基站形式，它以集成化程 度高，结构紧凑，重量轻，强度高，可承 受负荷大，风阻小，占地面积少，工期短 和高性价比等优越性，为各大运营商提供 了标准的配套设施，更新了现有基站。
