硫酸阳极氧化..
色差值L:代表颜色的深浅 ，值越小表示越深， 值越大表示越浅。 A：代表红绿，值越大表示越红，值越 小表示越绿 B：代表黄蓝，值越大表示越黄，值越 小表示越蓝 一般染色后与封孔后的L,A,B值会发生变化,根 据个人经验L值会涨2,A值会降0.5,B值会降34
• 封孔：
• 阳极氧化后的膜孔具有大量孔洞,其表面的 吸附能力 很强,有黏手的刚觉,为了增加氧化 膜的抗污和抗腐能力必须进行风控处理,这 里主要介绍含镍封孔剂 • 配比:封孔处理剂: 5-10 g/L 高温90度以上 时间不能少于十分钟PH应维持在5.1-6.0， 使用周期为一周。 • 建槽是应先洗净槽再加入纯净水加热至85 度以上再加入封孔粉。
• 磷酸三钠 分子式Na3PO4.12H2O,分子 量 380.20 25KG/袋 氢氧化钠 化学式为NaOH 25KG/桶 净含量 45% 硝酸 化学式为HNO3 25KG/桶 净含量6568% 浓硫酸 化学式为H₂SO₄ 25KG/桶 净含量98% 稀硫酸 化学式为H₂SO₄ 25KG/桶 净含量70% 磷酸 化学式为H3PO4 35KG/桶 净含量85% 封孔处理剂 表面活性剂 D90 所需要的检测仪器： 色差仪 光脂——水洗——水洗——剥黑膜——水 洗——水洗——化抛——热水洗——剥黑 膜——水洗——水洗——氧化——水洗—— 水洗——活化——水洗——水洗——染色— —水洗——水洗——封孔——水洗——酸 洗——水洗——超音波热水洗——热水洗— —烤干
• 脱脂
• 原理：脱脂又称为除油，是借助于溶液的皂化和乳 化作用，达到除去油污的目的。所谓皂化，就是油 脂与脱脂剂中的碱起化学反应生成肥皂的过程。 • 为什么要脱脂：在铝材表面在扎制或挤压或铣削过 程中会有油性物质附着在工件表面，同时在工件在 空气中会形成自然氧化膜，而且在机械加工过程中 会在产生细粉末等残留物，必须彻底清除这些杂质 才能保证后续工序。 • 药水的配比：Na3PO4 50g/L • NaOH 50g/L • 表面活性剂 2g/L • 时间 120”-180” • 需要加超音波
• 染色前处理：
• 染色前处理分为两种：1使用硝酸使氧化膜 孔活化从而更加容易吸附染了2另一种是减 缓染色从而得到浅色例如RC445 配比：硝酸g/L 8-10 时间3min 温度20-30 ℃ RC445g/L 30-50 时间6min 温度45 ℃
• 染色（有机染料染色）：
• 目前在工业上应用的铝及其合金阳极氧化 膜着色技术主要有化学染色法和电解着色 法，这里使用的是化学染色法，化学染色 法对氧化膜的要求． • 1 ．氧化膜必须有足够的厚度，具体厚度要 于染色的色调而定，如果暗色要求较厚膜 层，而浅薄的膜层． • 2 ．氧化膜必须有足够的孔隙和吸附能力 3 ．氧化膜应均匀，膜层本身的颜色适应于 进行着色处理．
• 注意事项：1有机染料简单的有碱性和酸性 在配比是应该考虑染料的相融性，在实际 生产中最多不要一次使用3种颜料，颜料越 多越难掌控 • 2新建的染色槽最多使用一个月， 染料时间长了会发霉而且前制程会带大量 的杂质而造成不良，同时在使用的时候定 期加入主染料 • 3 PH维持在5.5+/-0.3之间，PH 偏高用冰醋酸PH低用乙酸钠调整至正常范 围
硫酸阳极氧化
• 阳极氧化（anodic oxidation），金属或合金 的电化学氧化。铝及其合金在相应的电解 液和特定的工艺条件下，由于外加电流的 作用下，在铝制品（阳极）上形成一层氧 化膜的过程。阳极氧化如果没有特别指明， 通常是指硫酸阳极氧化，在这里着重介绍 实际生产中的硫酸阳极氧化。
• 所需要的化学药剂：
• 化抛（磷酸+浓硫酸） • 化学抛光是一种将金相样品浸入调配的化学抛光液中， 借化学药剂的溶解作用而得到的抛光表面的抛光方法 • 药水配比：磷酸 参考值1200g/L 范围1100-1300g/L 浓硫酸 参考值240g/L 范围230-250g/L 比重4/1-5/1 Al3+ 参考值15g/L 范围10-25g/L 黏度 参考值20g/L 范围18-22g/L 注意事项:1温度适宜70-90度 ，时间适宜在60”-100”(时间太 长会对产品重要尺寸产生影响) 2硫酸浓度越高,温度越高化抛速度越快,但速度太快会造成 产品光泽不均匀 3化抛不良会导致气痕,流痕甚至表面腐蚀,化抛液必须打 气充分. 4刚建的槽液没Al3+ 需要融入铝板提升槽液的Al3+ 含量
• 剥黑膜 • 作用:除去产品表面的黑膜用一般用在脱脂 和化抛之后 ,另外经过硝酸侵泡后会发生钝 化作用可防止自然氧化。 • 药水配比: HNO3 参考值38 范围3045ml/L • 在常温条件下打气处理 • 时间：120”-240” • 由于硝酸很大危险性,易制爆、强腐蚀,而且 对人体有极大的伤害故现在很多在用D90代 替硝酸 • D90: 硫酸 25% 硝酸 10% 氢氟酸 10%
• 氧化：
• 以铝或铝合金制品为阳极置于电解质溶液中, 利用电解作用, 使其表面 形成氧化铝薄膜的过程, 称为铝及铝合金的阳极氧化处铝阳极氧化的 原理实质上就是水电解的原理。当电流通过时, 将发生以下的反应： • 在阴极上, 按下列反应放出H2：2H + +2e → H2 • 在阳极上, AL-3e →Al3+ Al(3+) + 3H2O == Al(OH)3 + 3H(+) • 4OH –4e→ 2H2O + O2 2Al(OH)3==△==Al2O3 +3H2O • 配方：硫酸g/L 160-230 Al3+g/L 7-15 温度℃ 16-19 电压V 13-20 电流密度A/cm 0.5-2.5 时间min 20-60 阳极 纯铝或铅板 阴阳面积比 1.5:1 电源A 直流电 配制溶液：根据槽体体积计算硫酸的用量，先在槽体中加入3/4的纯净水 再缓慢的加入硫酸并充分搅拌 ,冷却至常温即可。 注意：1一般刚建的槽液没Al3+需要加入旧槽液或含Al3+的硫酸液。 2一定注意安全先加水再加硫酸而且硫酸最好用稀硫酸，不然会因 发热而导致危险 3阳极上的Al被氧化，且在表面上形成一层氧化铝薄膜的同时，由于 阳极反应生成的 H+ 和电解质H2SO4 中的H+ 都能使所形成的氧化膜发 生溶解所以氧化时间不是越长膜就越厚当达到一定程度后就平衡了
二类硫酸阳极氧化
二类硫酸阳极氧化二类硫酸阳极氧化是一种常见的化学反应过程，它在工业生产和实验室研究中起着重要作用。
在这个过程中，硫酸作为电解质溶液，阳极是通常由铂或其他惰性金属制成的电极。
通过通电，硫酸中的硫酸根离子会在阳极上发生氧化反应，生成硫酸根自由基并释放氧气。
这种反应过程具有一定的实用性和应用前景。
首先，二类硫酸阳极氧化可以被应用于电化学工业中的电解设备，例如电解制氧机和电解制氯碱设备。
通过这种方式，可以实现对硫酸根离子的高效氧化，产生所需的氧气和其他氧化产物。
其次，这种反应还可以用于实验室研究中的电化学分析和材料合成等领域，为学术研究提供了重要的实验手段和数据支持。
然而，二类硫酸阳极氧化过程中也存在一些问题和挑战。
首先，硫酸阳极氧化反应的过程中会产生氧气等氧化产物，这些产物可能对设备和环境造成损害，需要进行有效的处理和控制。
其次，反应过程中可能会伴随着一些副反应和不良影响，如阳极电极的腐蚀和电解溶液的浓度变化等，需要进行有效的监测和调控。
为了更好地应对这些问题和挑战，可以采取一些措施和方法进行优化和改进。
首先，可以针对硫酸阳极氧化反应的条件和参数进行优化调整，以提高反应效率和产物纯度。
其次，可以采用更先进的电解设备和材料，提高设备的稳定性和耐腐蚀性能。
此外，还可以加强对反应过程的监测和控制，及时发现和处理可能存在的问题和隐患。
总的来说，二类硫酸阳极氧化是一种重要的化学反应过程，具有一定的实用性和应用前景。
通过不断的优化和改进，可以更好地发挥其在工业生产和实验研究中的作用，为相关领域的发展和进步提供有力支持。
同时，也需要注意对反应过程中可能存在的问题和挑战进行充分的认识和应对，以确保反应的安全性和可控性。
相信在未来的研究和实践中，二类硫酸阳极氧化将继续发挥重要作用，为化学领域的发展和创新做出积极贡献。
阳极氧化的工艺简介与维护
阳极氧化的工艺简介与维护（1）铝氧化的概念：铝及其合金在相应的电解液和特定的工艺条件下，由于外加电流的作用，在铝制品（阳极）上形成一层氧化膜的过程称为阳极氧化。
（2）铝氧化的优点：1：铝材轻，易造形。
2：工艺流程简单，控制易。
3：各种单色或双色外观选择。
4：氧化膜硬度高，耐损耗（硬度为200—400HV）。
5：耐气候强。
（3）硫酸阳极氧化的工艺特点：成分简单稳定，操作容易，成本低廉，常温阳极氧化可获得厚5-25UM的无色透明，多孔吸附性强，容易着色的氧化膜。
（4）氧化膜的生成过程：氧化膜的生成是在生长和溶解这对矛盾运动中发生和发展的。
（5）装饰性阳极氧化常见工艺流程：工件——前处理——氧化处理——染色——封孔——成品A：前处理工艺：A1除油：由于铝材在前段工艺加工过程中，一方面由于环境因素以及储存堆放搬运会使铝材上粘附有灰尘等污物，另外加工过程中会用到各式各样的油脂，如拉伸油，保护腊等，因此除油工艺就变得非常重要，否则就会使后面的工艺受到影响，主要是因为铝材表面粘附有油污会使工件处理后表面状况不均匀从而影响最后产品的表面状况。
化学除油是利用热碱溶液对油脂的皂化和乳化作用，以出去皂化性油脂；利用表面活性剂的乳化作用除去非皂化性油脂。
A2碱蚀：碱蚀的目的是除去残存的自然氧化膜，脱脂溶解基体的残留物，深入基体表面的油脂等污物，除去工件表面的变质合金层，消除模具痕，划伤等其它表面缺陷，调整和整平基体表使其均匀一致。
碱蚀的各成分和工艺条件的影响：1：氢氧化钠：碱蚀槽中的岢性碱系指游离量。
其含量对于保障碱蚀质量，防止水解均起重要作用。
40克每升以下碱蚀速度随氢氧化钠升高而加快，几乎成线性关系；50-60克每升之间碱蚀速度基本相同；大于70克每升碱蚀速度又随浓度升高而加快，所以控制在50-60克每升最好。
2：温度：随温度升高，碱蚀速度呈线性升高，温度大于70摄氏度易产生过腐蚀，温度过高还会导致晶间腐蚀加剧，温度低于40度碱蚀速度很慢，挤压丝纹不易消除。
oac 阳极氧化种类

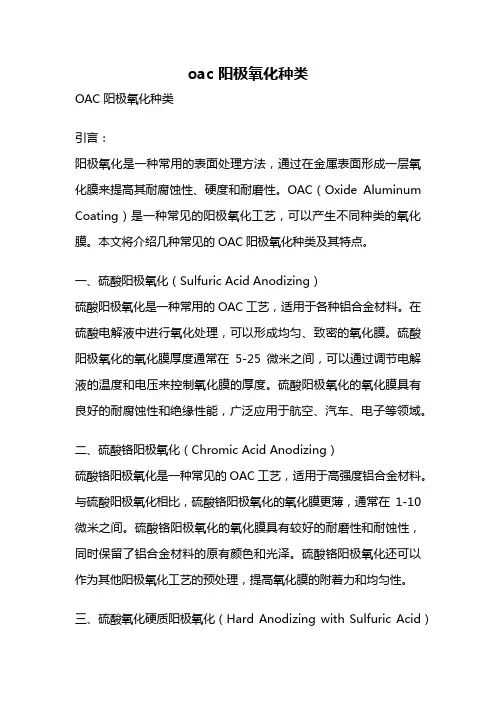

oac 阳极氧化种类OAC 阳极氧化种类引言：阳极氧化是一种常用的表面处理方法，通过在金属表面形成一层氧化膜来提高其耐腐蚀性、硬度和耐磨性。
OAC（Oxide Aluminum Coating）是一种常见的阳极氧化工艺，可以产生不同种类的氧化膜。
本文将介绍几种常见的OAC阳极氧化种类及其特点。
一、硫酸阳极氧化（Sulfuric Acid Anodizing）硫酸阳极氧化是一种常用的OAC工艺，适用于各种铝合金材料。
在硫酸电解液中进行氧化处理，可以形成均匀、致密的氧化膜。
硫酸阳极氧化的氧化膜厚度通常在5-25微米之间，可以通过调节电解液的温度和电压来控制氧化膜的厚度。
硫酸阳极氧化的氧化膜具有良好的耐腐蚀性和绝缘性能，广泛应用于航空、汽车、电子等领域。
二、硫酸铬阳极氧化（Chromic Acid Anodizing）硫酸铬阳极氧化是一种常见的OAC工艺，适用于高强度铝合金材料。
与硫酸阳极氧化相比，硫酸铬阳极氧化的氧化膜更薄，通常在1-10微米之间。
硫酸铬阳极氧化的氧化膜具有较好的耐磨性和耐蚀性，同时保留了铝合金材料的原有颜色和光泽。
硫酸铬阳极氧化还可以作为其他阳极氧化工艺的预处理，提高氧化膜的附着力和均匀性。
三、硫酸氧化硬质阳极氧化（Hard Anodizing with Sulfuric Acid）硫酸氧化硬质阳极氧化是一种特殊的OAC工艺，适用于对硬度要求较高的铝合金材料。
在硫酸电解液中进行氧化处理，可以形成硬度达到500HV的氧化膜。
硫酸氧化硬质阳极氧化的氧化膜厚度通常在25-150微米之间，可以通过调节电解液的温度和电压来控制氧化膜的厚度。
硫酸氧化硬质阳极氧化的氧化膜具有优异的耐磨性、耐腐蚀性和绝缘性能，广泛应用于航空、汽车、机械等领域。
四、硫酸氧化硬质阳极氧化（Hard Anodizing with Sulfuric Acid）硫酸氧化硬质阳极氧化是一种特殊的OAC工艺，适用于对硬度要求较高的铝合金材料。
硫酸阳极氧化
硫酸阳极氧化(包括硬质阳极氧化)是目前普遍采用的铝表面处理方法，近年来为了改善氧化膜质量、提高成膜速度、扩大操作温度范围、降低能耗，国内外同行做了很多研究。
其中包括改善槽液配方；在硫酸溶液中引入各类有机酸(草酸、磺基水杨酸、乳酸、苹果酸、酒石酸)、多元醇(甘油)、磺化芳香族等添加剂，不仅提高了操作温度，加快成膜速率，膜层的均匀性、孔隙率均有所改善，而且通过电源输出波形改变(如脉冲叠加直流，可以换向的波形，用交流电调制直流)使原来较难加工的铝铜金(如2×××系含高铜、硅和铜含量均高的铸铝件)都可进行加工。
但有关合理选择阴极材料及最佳阴阳极面积之比和阴阳板之间距离的影响研究较少，本文就此进行了阐述。
1 阴极材料的选择AAC(Aluminum Anodizers Council Issued)介绍了用轧制铝6063一T6(固溶化热处理及人工时效)或1100(或1350)替代常规用的铅板。
2×××、4×××和7×××系列铝合金因其导电性相对较低，在酸中溶解性较高，不宜作为阴极材料。
试验表明，6063作为阴板在槽液中腐蚀量为1．0mm／a。
根据有关金属的导电性数据：铜100．0％，铝60．0％，铅7．8％，钛4．0％可知，用铅作阴极材料不但污染槽液和环境，而且导电性仅为铝的8％一1O％，而铝的导电性是铜的5O％一，60％，这样有相当部分的电能不是消耗在阳极氧化上，而是产生热量使溶液升温。
所以，在设计挂具时一般选用铜挂钩、铝排。
为了延长挂具使用寿命，可以在触点上使用钛合金，以避免退除氧化膜的麻烦(铝夹具)。
但实践表明，钛的导电性比铝要差得多，从而使膜层生长速度变慢。
而铝合金触点不易产生烧蚀，合格率更高。
Sanford工艺对采用不同挂具材料是严格区别的，一般推荐的阴：阳之比为l：3；但为了获得均一的膜厚，特别是零件上有盲孔和缝隙时，将比例扩大到l：5，效果更佳。
硫酸阳极氧化
硫酸阳极氧化硫酸阳极氧化（SOE）是一种不对称氧化反应，是在硫酸溶液中阳极电极氧化某些物质的过程。
它可以在有机合成、无机合成和电化学反应中使用，广泛应用于工业、生物和医学的各个领域。
硫酸阳极氧化的基本原理是，将要氧化的物质溶解在硫酸溶液中，然后使用阳极电极对其进行氧化，当电流通过时，由于正电荷的增加，氧化剂通过氧化该物质而形成氧化物，从而达到氧化的目的。
硫酸阳极氧化技术具有以下特点：1、氧化效率高：硫酸阳极氧化技术具有较高的氧化效率，可以有效地将碳氢化合物氧化为碳氧化物或酸性物质，如乙酸、丙酸等；2、节能环保：硫酸阳极氧化技术可以大大降低传统氧化过程所需的能量消耗，减少了对环境的污染；3、安全性好：硫酸阳极氧化技术可以很好地避免使用易燃易爆或毒性物质，大大提高了工艺安全性；4、可视化性好：硫酸阳极氧化技术可以清晰可见地监测氧化反应，便于控制氧化程度和操作安全性。
硫酸阳极氧化技术有着多种应用，可以用于有机合成、无机合成和电化学反应等方面。
在有机合成方面，硫酸阳极氧化技术可以有效地将醇、酮、烯烃等有机物质氧化为羧酸或醛类物质，从而形成新的有机物质；在无机合成方面，硫酸阳极氧化技术可以有效地将硫化物、氧化物或氯化物等无机物质氧化为更高级的无机化合物，如亚硫酸盐或硫酸盐；在电化学反应方面，硫酸阳极氧化技术可以将某些金属离子（如钠、铝、铁等）通过电解的方式氧化为氧化物，形成新的有机物质或无机物质；此外，硫酸阳极氧化技术还可以用于生物和医学领域，如氧化蛋白质、抗原和抗体的制备、分子诊断和疾病治疗等。
总之，硫酸阳极氧化技术是一种极具应用前景的技术，它可以有效地将碳氢化合物或者金属离子氧化，从而形成新的有机物质或无机物质，在有机合成、无机合成和电化学反应中都有广泛的应用，尤其是在生物和医学领域，更是发挥了其独特的优势。
阳极氧化原料

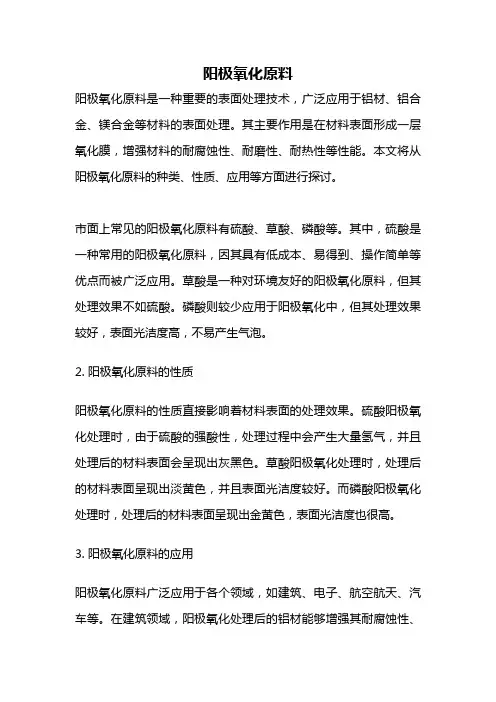

阳极氧化原料阳极氧化原料是一种重要的表面处理技术，广泛应用于铝材、铝合金、镁合金等材料的表面处理。
其主要作用是在材料表面形成一层氧化膜，增强材料的耐腐蚀性、耐磨性、耐热性等性能。
本文将从阳极氧化原料的种类、性质、应用等方面进行探讨。
市面上常见的阳极氧化原料有硫酸、草酸、磷酸等。
其中，硫酸是一种常用的阳极氧化原料，因其具有低成本、易得到、操作简单等优点而被广泛应用。
草酸是一种对环境友好的阳极氧化原料，但其处理效果不如硫酸。
磷酸则较少应用于阳极氧化中，但其处理效果较好，表面光洁度高，不易产生气泡。
2. 阳极氧化原料的性质阳极氧化原料的性质直接影响着材料表面的处理效果。
硫酸阳极氧化处理时，由于硫酸的强酸性，处理过程中会产生大量氢气，并且处理后的材料表面会呈现出灰黑色。
草酸阳极氧化处理时，处理后的材料表面呈现出淡黄色，并且表面光洁度较好。
而磷酸阳极氧化处理时，处理后的材料表面呈现出金黄色，表面光洁度也很高。
3. 阳极氧化原料的应用阳极氧化原料广泛应用于各个领域，如建筑、电子、航空航天、汽车等。
在建筑领域，阳极氧化处理后的铝材能够增强其耐腐蚀性、耐磨性、耐候性等性能，同时也能够美化建筑表面，提升建筑品质。
在电子领域，阳极氧化处理后的铝制外壳能够提高其导电性、散热性等性能，同时也能够防止外壳表面被刮花。
在航空航天领域，阳极氧化处理后的铝合金零件能够提高其耐腐蚀性、耐热性等性能，同时也能够减轻零件本身的重量。
在汽车领域，阳极氧化处理后的铝制零件能够提高其耐腐蚀性、耐磨性等性能，同时也能够减轻汽车整车的重量。
阳极氧化原料是一种重要的表面处理技术，具有广泛的应用前景。
不同的阳极氧化原料在处理过程中会产生不同的效果，因此需要根据具体的应用场景选择合适的原料。
同时，在使用阳极氧化技术时，也需要注意环保问题，避免产生对环境有害的废气、废液等。
铝合金件的阳极化处理
铝合金件的阳极化处理
铝合金件的阳极化处理是一种常见的表面处理方法，旨在提高铝合金件的耐腐蚀性、硬度和耐磨性。
阳极化处理的原理是在铝合金件表面形成一层氧化膜，该膜具有较高的硬度和耐腐蚀性。
该处理方法通常分为硫酸阳极氧化和硬质阳极氧化两种。
硫酸阳极氧化是一种常见的处理方法，其步骤包括清洗、脱脂、酸洗、阳极化和封孔。
清洗和脱脂的目的是去除铝合金件表面的油污和杂质；酸洗则是将铝合金件表面的氧化层去除，以便进行阳极化处理。
阳极化的过程中，铝合金件作为阳极，在硫酸溶液中通电，形成一层致密的氧化膜。
最后，通过封孔处理，防止氧化膜受到损坏。
硬质阳极氧化相对于硫酸阳极氧化而言，具有更高的硬度和更好的耐磨性。
其步骤与硫酸阳极氧化类似，但在阳极化过程中使用的电解液和电流密度不同。
硬质阳极氧化的电解液通常包括硫酸、氧化铝、磷酸和柠檬酸等，而电流密度则较硫酸阳极氧化更高。
总之，阳极化处理是一种有效的表面处理方法，可以显著提高铝合金件的性能和寿命。
不过，在进行阳极化处理时需要注意处理参数的选择，以确保处理效果的稳定和一致。
- 1 -。
阳极氧化染色原理
阳极氧化染色原理随着人们生活水平的提高，对家居装饰的要求也越来越高，不仅要求有良好的性能，同时又要有亮丽的色彩。
粉末喷涂方兴未艾，既有良好的性能，又有让人们满意的色彩。
但是，厚厚的粉末遮住了金属应有的光泽而略显遗憾。
阳极氧化染料正好弥补了这点遗憾，既保持了金属光泽，又有极其艳丽的色彩，不仅可以用在家用电器、汽车、铭牌标识等，也是家居装饰的不错选择。
本文主要针对硫酸阳极氧化染色，是作者在工作积累的一些经验，与大家一同探讨。
1 氧化染色原理众所周知，阳极氧化膜是由大量垂直于金属表面的六边形晶胞组成，每个晶胞中心有一个膜孔，并具有极强的吸附力，当氧化过的铝制品浸入染料溶液中，染料分子通过扩散作用进入氧化膜的膜孔中，同时与氧化膜形成难以分离的共价键和离子键。
这种键结合是可逆的，在一定条件下会发生解吸附作用。
因此，染色之后，必须经过封孔处理，将染料固定在膜孔中，同进增加氧化膜的耐蚀、耐磨等性能。
2 阳极氧化工艺对染色的影响在氧化染色整个流程中，因为氧化工艺原因造成染色不良是比较普遍的。
氧化膜的膜厚和孔隙均匀一致是染色时获得均匀一致颜色的前提和基础，为获得均匀一致的氧化膜，保证足够的循环量，冷却量，保证良好的导电性是举足轻重的，此外就是氧化工艺的稳定性。
硫酸浓度，控制在180—200g／l。
稍高的硫酸浓度可促进氧化膜的溶解反应加快，利于孔隙的扩张，更易于染色；铝离子浓度，控制在5—15 g／l。
铝离子小于5g／l，生成的氧化膜吸附能力降低，影响上色速度，铝离子大于15g／l时，氧化膜的均匀性受到影响，容易出现不规则的膜层。
氧化温度，控制在20℃左右，氧化槽液的温度对染色的影响非常显著，过低的温度致使氧化膜的膜孔致密，染色速度显著减缓；温度过高，氧化膜蔬松，容易粉化，不利于染色的控制，氧化槽的温差变化应在2℃以内为宜。
电流密度，控制在120—180a／m2。
电流密度过大，在膜厚一定的情况下，就要相应地缩短铝制品在槽中的电解时间，这样，氧化膜在溶液中的溶解减少，膜孔致密，染色时间加长。
硫酸阳极氧化膜孔径
硫酸阳极氧化膜孔径1. 硫酸阳极氧化膜的介绍硫酸阳极氧化是一种常用的表面处理技术，可以在铝合金表面形成一层厚度较大的氧化膜。
该氧化膜具有良好的耐蚀性、耐磨性和绝缘性，广泛应用于航空、汽车、电子等领域。
2. 氧化膜孔径的重要性氧化膜孔径是指在硫酸阳极氧化过程中形成的微小孔洞。
这些孔洞对于提高氧化膜的附着力、增加表面积以及改善润湿性具有重要作用。
因此，控制和调节氧化膜孔径对于提高铝合金材料的性能至关重要。
3. 影响硫酸阳极氧化膜孔径的因素3.1 阳极材料不同类型的铝合金在硫酸阳极氧化过程中会形成不同大小和密度的孔洞。
纯铝通常会形成较小且较密集的孔洞，而含有其他合金元素的铝合金则会形成较大且较稀疏的孔洞。
因此，在选择阳极材料时需要考虑所需的氧化膜孔径。
3.2 氧化电压和电流密度氧化电压和电流密度对于控制氧化膜孔径具有重要影响。
一般来说，较高的氧化电压和电流密度会导致较大的孔径，而较低的氧化电压和电流密度则会导致较小的孔径。
因此，在硫酸阳极氧化过程中需要选择适当的氧化电压和电流密度来控制孔径大小。
3.3 酸浓度和温度硫酸溶液的浓度和温度也会影响氧化膜孔径。
通常情况下，较高浓度和温度下形成的氧化膜孔洞更大。
然而，过高的酸浓度或温度可能会导致不均匀、粗糙或破裂的氧化膜，因此需要在适当范围内控制酸浓度和温度。
4. 调节硫酸阳极氧化膜孔径的方法4.1 控制氧化电压和电流密度通过调节氧化电压和电流密度可以有效控制氧化膜孔径。
一般来说，增大氧化电压和电流密度会导致较大的孔径，而减小则会导致较小的孔径。
因此，在实际应用中可以通过改变氧化电压和电流密度来实现对孔径的调节。
4.2 调节酸浓度和温度在硫酸阳极氧化过程中，可以通过调节酸浓度和温度来控制氧化膜孔径。
一般来说，增加酸浓度和温度会导致较大的孔洞形成。
但需要注意的是，过高的酸浓度或温度可能会导致不均匀或破裂的氧化膜，因此需要在适当范围内进行调节。
4.3 添加特定添加剂在硫酸阳极氧化过程中，添加特定的添加剂也可以影响氧化膜孔径。
硫酸阳极氧化
硫酸阳极氧化工艺技术1、工艺：（1）铝件→除油（碱洗）→清洗→中和（醋酸）→清洗→化学出光（10s）→清洗→阳极氧化（30min左右）→清洗→中和清洗→染色（5-15min）→清洗→封闭（95-100℃/30min）→擦干→成品检验。
（2）铝件→除油→清洗→出光→清洗→阳极氧化→清洗→封闭→擦干→成品检验。
（3）铝件→除油→清洗→化学上光→清洗→阳极氧化→清洗→染色→清洗→封闭→擦干→成品检验。
一般氧化用“（2）”，染色用“（3）”。
2、配方：硫酸g/L 160-200温度℃13-26电压V 12-22电流密度A/cm30.5-2.5时间min 30-60阳极纯铝或铅板阴阳面积比 1.5:1电源V 直流电配制：据槽液容积计算的H2SO4量，在槽内先加入3/4容积的蒸馏水在搅拌下把H2SO4缓慢加入，最后加水至容积，冷却后即可。
注：因H2SO4不便称取，可把H2SO4的取用克数换算成ml数用量筒量取。
如配1L H2SO4溶液：要求160-200g/L，可用160-200g除以H2SO4的比重，P1.84即160g/1.84g/cm3=? 200g/1.84g.cm3=?因1ml=10cm3，所以求得数值即为取用H2SO4量。
3、影响氧化膜的因素：(1)槽液浓度：高→孔隙率高→易染色→硬度低→不耐磨低→孔隙率低→易染浅色→硬度高→耐磨（一般用下限）(2)温度: 温度高→生成膜溶解加快→膜变薄一般18-20℃时，氧化膜多孔→吸附好，有弹性，抗蚀能力好。
(3)电压阳极电流密度:电压高→氧化膜的孔体直径大→孔隙减少→逐步升高电压→电流密度增加→膜孔隙增多→易染色→硬度高→电流密度减小→膜的生长速度减小→膜致密→硬度低→先以一半的电流氧化30s后→逐步提高电流至工艺要求。
(4)时间:一般为30-60min,因与槽液浓度、温度、电流密度、铝件材料有关。
(5)杂质：及时清除或更换槽液。
4、硫酸阳极氧化工作条件对膜层性能的影响5、硫酸阳极氧化常见故障原因及处理方法：（1）铝件有电击伤：1）与阳极有接触不量2）零件相碰（2）铝件与夹具接触处烧伤：1）夹具没退氧化膜2）接触不良（3）膜松：1）槽液温度高2）氧化时间长3）电流密度大（4）零件发红：1）电极与夹具不良铜沉积2）先导电后不导电或很长时间不导电。
