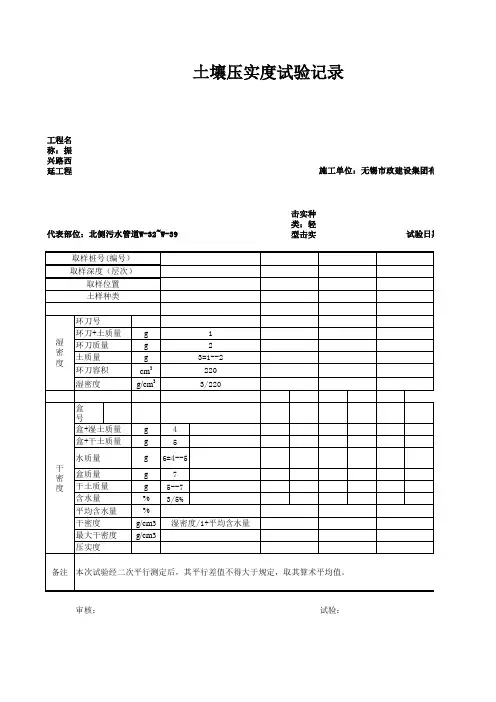

土壤压实度试验记录
工程名称： 工程名称：振兴路西延工程 代表部位：北侧污水管道W 32~ 代表部位：北侧污水管道W-32~W-39 取样桩号(编号） 取样深度（层次） 取样位置 土样种类 环刀号 环刀+土质量 环刀质量 土质量 环刀容积 湿密度 盒 号 盒+湿土质量 盒+干土质量 水质量 盒质量 干土质量 含水量 平均含水量 干密度 最大干密度 压实度 施工单位： 施工单位：无锡市政建设集团有限公司 击实种类： 击实种类：轻型击实 试验日期
环刀法测定压实度
环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。
2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。
但对无机结合料稳定细粒土，其龄期不宜超过2d ，且宜用于施工过程中的压实度检验。
二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。
2 、天平：感量0.1g （用于取芯头内径小于70mm 样品的称量），或1.0g （用于取芯头内径100mm 样品的称量）。
3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。
三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度( ρdmax ) 及最佳含水量( w 0 ) 。
2 、用人工取土器测定砂性土或砂层密度时的步骤：（1 ）擦净环刀，称取环刀质量M 2 ，准确至0 . 1g.（2 ）在试验地点，将面积约30cm ×30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。
（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。
（ 4 ）将导杆保持垂直状态， 用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。
（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。
（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。
（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确至 0 . 1g .（ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。
3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm 3 。
求其算术平均值。
三、计算按式（4--10）计算试验的含水量。
%100⨯-=ss m m m w 式中： w —含水率（%），计算至0.1m —湿土质量（g ）ms —干土质量（g ）按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密度：Vm m 21-=ρ （ 4 — 11 ）w d 01.01+=ρρ （ 4 — 12 ）式中： ρ ——试样的湿密度（ g/cm 3 ） ；ρd ——试样的干密度（ g/cm 3 ）；m 1 ——环刀与试样合计质量（ g ）；m 2 ——环刀质量（ g ）；V ——环刀体积（cm 3）w ——试样的含水量（ % ）。
环刀法测定压实度试验方法
环刀法测定压实度试验方法
1 目的和适用范围
1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。
1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。
2 仪器设备
本试验需要下列仪器设备：
1）取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。
环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。
2）天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。
3）其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。
3 方法与步骤
3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。
3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：。
灌砂法及环刀法测压实度(带计算过程)
灌砂法及环刀法测压实度(带计算过程)灌砂法测压实度最大干密度1.861g/cm³最佳含水率10.6%椎体砂质量728克标准砂密度1.344g/cm³环刀体积200cm³一、灌砂法1、（灌砂筒质量+砂质量）－（剩余筒+砂质量）－椎体砂质量=洞内砂质量2、洞内砂质量÷标准砂密度=洞体积3、湿土质量÷洞体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度二、环刀法1、称量环刀质量2、（环刀+湿土质量）－环刀质量=刀内湿土质量3、刀内湿土质量÷环刀体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度三、测含水率简易方法1、先称量铁盒质量；2、把取得的湿土，取出适当量放进铁盒内称量（盒+湿土）质量；3、（铁盒+湿土）－铁盒=湿土质量4、把酒精倒进铁盒刚没过湿土，点燃酒精可以轻轻搅拌。
待酒精熄灭后再次加入酒精点燃。
观察土是否已干。
5、称量（铁盒+干土）质量6、（铁盒+湿土）－（铁盒+干土）=水质量7、（铁盒+干土）－铁盒质量=干土质量8、水质量÷干土质量=含水率一、试验内容及要求：路基路面施工或验收时对其施工压实质量进行检测，通过试验要求学生掌握路基路面压实度检测的各种方法，并能熟练进行现场检测。
灌砂法是利用均匀颗粒的砂去置换试洞的体积，它是当前最通用的方法，很多工程都把灌砂法列为现场测定密度的主要方法。
该方法可用于测试各种土或路面材料的密度，它的缺点是：需要携带较多的量砂，而且称量次数较多，因此它的测试速度较慢。
采用此方法时，应符合下列规定：（1）当集料的最大料径小于15cm、测定层的厚度不超过150mm时，宜采用100mm的小型灌砂筒测试。
（2）当集料的粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用150mm的大型灌砂筒测试。
灌砂法及环刀法测定压实度作业指导书
挖坑灌砂法测定压实度试验指导书1 目的和适用范围1.1 本试验法适用于在现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度，也适用于沥青表面处治、沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。
1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定:(1)当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。
(2)当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度超过150mm,但不超过200mm时，应用φ150mm的大型灌砂筒测试。
2 仪具与材料技术要求本试验需要下列仪具与材料:(1)灌砂筒:有大小两种，根据需要采用。
型式和主要尺寸见图1及表1。
当尺寸与表中不一致，但不影响使用时，亦可使用。
上部为储砂筒，筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
图1 灌砂筒和标定罐(尺寸单位:mm)表1 灌砂仪主要尺寸要求注：如集料的最大粒径超过31.5mm，则应相应地增大灌砂筒和标定罐的尺寸。
如集料的最大(2)金属标定罐:用薄铁板制作的金属罐，上端周围有一罐缘。
(3)基板:用薄铁板制作的金属方盘，盘的中心有一圆孔。
(4)玻璃板:边长约500--600mm的方形板。
(5)试样盘:小筒挖出的试样可用饭盒存放。
大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放。
(6)天平或台秤:称量10--15kg，感量不大于1g。
用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
(7)含水量测定器具:如铝盒、烘箱等。
环刀法测压实度的步骤

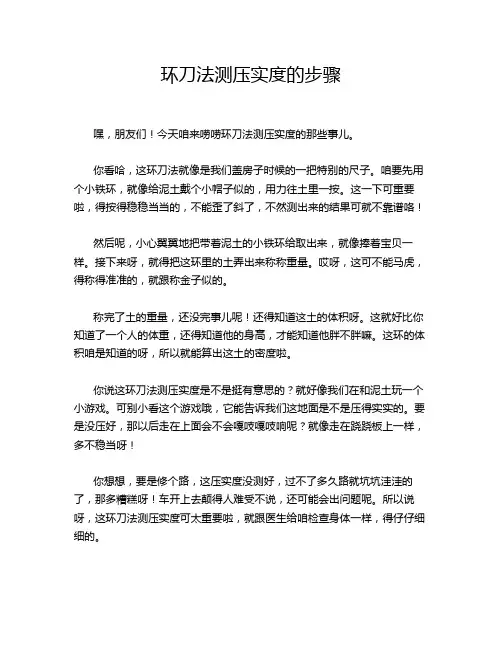

环刀法测压实度的步骤嘿，朋友们！今天咱来唠唠环刀法测压实度的那些事儿。
