隧道台阶法施工详解
台阶法
4）应加强监控量测工作，根据局量测结果，及时调整支护参数，确定二次衬砌施做时间，进行信息化施工管阶法施工方法

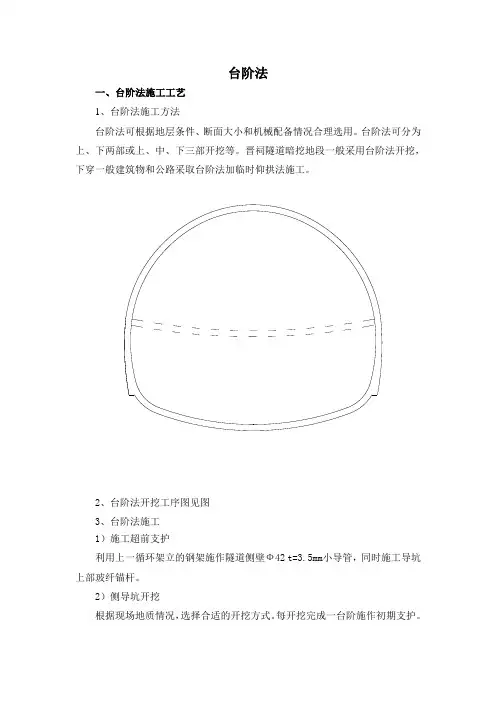

台阶法可根据地层条件、断面大小和机械配备情况合理选用。台阶法可分为上、下两部或上、中、下三部开挖等。晋祠隧道暗挖地段一般采用台阶法开挖，下穿一般建筑物和公路采取台阶法加临时仰拱法施工。
2、台阶法开挖工序图见图
3、台阶法施工
1）施工超前支护
利用上一循环架立的钢架施作隧道侧壁Ф42 t=3.5mm小导管，同时施工导坑上部玻纤锚杆。
2）侧导坑开挖
根据现场地质情况，选择合适的开挖方式。每开挖完成一台阶施作初期支护。
3）型钢钢架闭合后，复喷混凝土至设计厚度。
4）拆除临时支护，施作防水系统及二次衬砌。
台阶法加临时仰拱法施工流程图
3、施工注意事项：
1）三台阶七步开挖法施工应做好工序衔接。
2）在满足作业空间和台阶稳定的前提下，应尽量缩短台阶长度，核心土长度应控制在3～5m，宽度宜为隧道开挖宽度的1/3～1/2。
隧道三台阶七步法开挖施工工艺
工程技术交底书
交底人：复核：审核：接收人：
图-1 开挖步骤图
11
1234
5
7
6-16-26-33m～5m
2～3m 2～3m
2～3m 2～3m
4m～6m
1
66
6
2
3
457
核心土
7
5
4
21
16-23
4m～6m
30～40m
2～3m
2～3m 2～3m 2～3m 3m～5m 仰拱填充
仰拱
初期支护
6-3
6-115～25m 栈桥h 1
h 2
h 3
H
注：
1、上台阶开挖高度不小于上台阶开挖跨度的0.3倍， 一般为3.0～4.0m。
2、中、下台阶开挖高度为隧道总开挖高度(不含仰拱) 减去上台阶开挖高度后平均分配，一般为3.0～3.5m。
3、上台阶核心土长度(隧道纵向)3.0～5.0m,高度1.5 ～2.5m,宽度为上台阶开挖跨度的1/3～1/2。
施工步骤：
第1步：施作超前支护后，开挖拱部弧形导坑，预留核心土，施作拱部初期支护； 第2、3步：开挖左右侧中台阶并施作初期支护； 第4、5步：开挖左右侧下台阶并施作初期支护； 第6步：分别开挖上、中、下台阶核心土；
第7步：开挖隧底并施作仰拱初期支护封闭成环。
图-2 开挖透视图
1
1
1
2
3
4
5
6-1
6-2
6-3
7
超前支护 衬砌
仰拱
栈桥
施工工序纵断面示意图
施工工序正面示意图
图-3 施工工序图。
隧道台阶法施工工艺流程
隧道台阶法施工工艺流程《隧道台阶法施工工艺流程：一场地下的“分层大作战”在咱这工程人的世界里，隧道台阶法施工那可就像一场精心编排的大戏。
首先得勘察地形，这就好比是战前侦察。
施工人员戴着安全帽，拿着各种仪器，像极了手持兵器探索神秘领地的勇士。
这时候要是有哪个石头调皮地隐藏自己的松软度或者地下水的小捣蛋情况没被发现，那后面可就要吃大亏喽。
勘察明白之后，开始挖掘上台阶。
这就像是在从大蛋糕上先切走一块上层。
挖掘机在那“轰隆隆”地干着活，司机就像是坐在大铁家伙上的大将军，精准地指挥着手下的挖斗“小弟”把土挖走。
挖的时候呀，还得小心翼翼，生怕一铲子下去就把地层弄个小花脸，引发什么塌方之类的大麻烦。
旁边的工人就像是后勤保障队，不时地调整一下坡率，就如同给挖掘这条船调整航向。
接着呢，上台阶完成一部分就得赶紧打锚杆、喷混凝土，这是给刚刚挖出来的新“墙面”穿盔甲呢。
打锚杆的工人一锤一锤地敲打着，总让我想起那为了保卫家园辛勤打铁造兵器的工匠。
喷混凝土的机器则“滋滋”地把混凝土均匀地洒出去，感觉像是在给脆弱的洞壁盖上一层厚实的水泥毯子，暖和又安全。
然后就是下台阶施工，这就像是开始挖蛋糕的底部啦。
不过这里面讲究可不少，得跟上台阶的进度相匹配，不能太快，不然上头没稳住就容易出问题，如同盖楼的时候底下楼层跑得太快，上面还没赶上，那楼可不就歪歪扭扭了嘛。
下台阶的挖掘同样也是步步为营，土石运出去的时候，就像在把阵地的障碍物清除一样。
最后就是全断面的二次衬砌。
这就像是给整个隧道来一个最后的精装修，给它穿上坚固又美观的新衣裳。
混凝土灌注进去的时候，就像在给隧道这个“大巨人”注入灵魂，让它变得更加结实，能够经受住岁月和外界各种压力的考验。
整个隧道台阶法施工工艺流程，就像是一群建筑小精灵在地下分层有序地舞蹈，每个步骤都紧密相连，差了哪一步都可能让这地下王国不再稳固。
虽然过程中遇到各种麻烦事，但是当隧道终于建成的时候，那种成就感，就像打游戏通关了一样，让每个参与者都感觉自己像个超级英雄呢！》÷。
台阶法施工工艺
台阶法施工工艺一、工艺概述台阶法开挖是先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进的施工工艺。
适用于本标段隧道III级围岩的施工。
台阶法开挖施工台阶长度必须根据隧道断面、围岩地质条件、初期支护形成闭合断面的时间要求、上部施工所需空间大小等因素来确定，如围岩较差，台阶长度可缩短。
二、作业内容1、施工测量；2、凿岩台车就位；3、钻孔；4、装药；5、起爆；6、通风；7、出渣；8、支护。
三、质量检验标准（一）.隧道开挖断面的中线和高程必须符合施工图要求。
1、检查数量：每一开挖循环检查一次；2、检查方法：采用仪器测量。
（二）.隧道开挖必须严格控制欠挖。
当围岩完整、石质坚硬时，岩石个别突出部位（每lm2不大于0.1m2）侵入衬砌必须小于5cm。
拱脚和墙角以上1m内断面严禁欠挖。
1、检查数量：每一开挖循环检查一次；2、检查方法：采用自动断面仪等仪器测量周边轮廓面，绘断面与施工图断面核对。
（三）.洞身开挖必须核对地质，在每一次开挖后及时观察、描述开挖面地层的层理、节理、裂隙的结构状况、岩体的软硬程度、出水量大小等，核对施工图地质情况，判断围岩稳定性。
（四）.光面爆破或预裂爆破钻孔眼，必须根据钻爆设计图准确标示出钻孔位置。
钻孔时必须按钻爆设计要求严格控制钻孔的间距、深度和角度。
掏槽眼的眼口间距和深度允许偏差为5cm。
周边眼的间距允许偏差为5cm，外插角必须符合钻爆设计要求，孔底不得超出开挖断面轮廓线15cm。
1、检查数量：每一开挖循环检查全部掏槽眼和10%周边眼；2、检查方法：测量（五）.光面爆破的钻孔痕迹保存率，硬岩不得小于80%，中硬岩不得小于60%，并在开挖轮廓面上均匀分布。
1、检查数量：每一爆破开挖循环检查一次；2、检查方法：对照钻爆设计资料，观察、计数检验钻孔痕迹保存率。
四、施工准备（一）.编制施工工艺设计、工序质量控制设计和作业指导书；（二）.确定弃渣场的位置和范围；汽车运输道路的引入和其他运输设施的布置。
隧道三台阶七步法
1、三台阶七步开挖法概况
三台阶七步开挖法技术特点： （1）施工空间大，方便机械化施工，可以多作业 面平行作业。部分软岩或土质地段可以采用挖掘机 直接开挖，工效较高。
（2）在地质条件发生变化时，便于灵活、及时地 转换施工工序，调整施工方法。
（3）适应不同跨度和多种断面形式，初期支护工 序操作便捷。
隧道三台阶七步法
1、三台阶七步开挖法概况
三台阶七步开挖法技术特点： （4）在台阶法开挖的基础上，预留核心土，左右 错开开挖，利于开挖工作面稳定。
（5）当围岩变形较大或突变时，在保证安全和满 足净空要求的前提下，可尽快调整闭合时间。
三台阶七步开挖法规避了侧壁导坑法、中隔壁法及交叉中隔 壁法等需要拆除临时支护及受力转换造成不安全的因素，及 时调整闭合时间，方便机械施工，利于施工工序转换。
大断面隧道三台阶七步开挖法
隧道三台阶七步法
三台阶七步开挖法主要内容
1、 三台阶七步法概况 2、 三台阶七步法施工工艺 3、三台阶七步法施工控制要点
隧道三台阶七步法
1、三台阶七步开挖法概况
大断面隧道三台阶七步开挖法(以下简称“三台阶 七步开挖法”)是以弧形导坑开挖留核心土为基本模 式，分上、中、下三个台阶七个开挖面，各部位的 开挖与支护沿隧道纵向错开、平行推进的隧道施工 方法。
隧道三台阶七步法
1、三台阶七步开挖法概况
三台阶七步开挖法原则： 采用三台阶七步开挖法施工应尽量缩短台阶长度， 确保初期支护尽快闭合成环，仰拱和拱墙衬砌及时 跟进，尽早形成稳定的支护体系。
隧道三台阶七步法
2、三台阶七步开挖法施工工艺
2.1 施工工艺流程
（1）三台阶七步开挖法可分为以下主要步骤： A、上部弧形导坑环向开挖，施做拱部初期支护； B、中、下台阶左右错开开挖，施做墙部初期支护： C、中心预留核心土开挖、隧底开挖，施做隧底初期 支护。
隧道三台阶七步法开挖
三台阶七步法开挖法一、施工工艺流程⑴三台阶七步法开挖法可分为以下主要步骤：1、上部弧形导坑环向开挖，施做拱部初期支护；2、中下台阶左右错开开挖，施做拱墙部初期支护；3、中心预留核心土开挖，隧底开挖，施做隧底初期支护。
每步开挖后均应及时支护，隧底初期支护后应及时施做仰拱，尽早封闭成环。
⑵三台阶七步开挖法的施工工艺流程见图4.7-3。
4.7-3三台阶七步开挖法的施工工艺流程见图二、施工作业⑴采用三台阶七步开挖法施工的隧道，应将超前地质预报纳入施工工序，并各根据个工程水文地质变化情况，及时调整各部台阶长度或施工方法，采取相应的技术措施，及早封闭成环，保证施工安全。
⑵采用三台阶七部开挖法施工的隧道，应根据工程水文地质条件，按设计要求做好超前支护，防止围岩松驰，保证隧道开挖安全。
在断层，破碎带，浅埋段等自稳性较差或富水地层中，超前支护应按照设计要求进行加强。
⑶三台阶七步施工方法施工符合下列要求:1、以机械开挖为主，必要时辅以弱爆破；2、弧形导坑开挖应沿开挖轮廓线环向开挖，预留核心土，开挖后及时支护。
3、其他分步平行开挖，平行施做初期支护，各分部初期支护衔接紧密，及时封闭成环；4、仰拱紧跟下台阶，及时闭合构成稳固的支护体系；5、施工过程通过监控量测，掌握围岩和支护的变形情况，及时调整支护参数和预留变形量，保证施工安全。
6、完善洞内临时防排水系统，防止地下水浸泡拱墙脚基础。
⑷三台阶七步开挖施工步骤见图4.7-4，开挖透视图见4.7-5，施工顺序见图4.7-6。
第1步，上部弧形导坑开挖，在拱部超前支护后进行，环向开挖上部弧形导坑，预留核心土，核心土长度宜为3～5米，宽度宜为隧道开挖宽度的1／2～1／3。
开挖循环进尺应根据初期支护钢架间距确定，最大不得超过 1.5米，开挖后立即初喷3～5cm混凝土。
上台阶开挖矢跨比应大于0.3，开挖后应及时进行喷、锚、网系统支护，架设钢架，在钢架拱脚以上30cm高度处，紧贴钢架两侧边沿按倾角300打设锁脚锚杆，锁脚锚杆与钢架牢固焊接、复喷混凝土至设计厚度。
隧道台阶法施工工艺
隧道台阶法施工工艺台阶法山岭隧道围岩软弱段(?、?级及土质)及城市地铁暗挖隧道(土层或土夹石)采用台阶法。
采用台阶法施工时，一般设有超前支护结构，施工时，根据围岩情况，采用钻爆法或人工开挖，施工后及时支护。
施工总原则是“管超前、短进尺、紧支护、早封闭、快衬砌”。
台阶法按上台阶超前长度分为长台阶法(台长50m以上)、短台阶法(台长5,50m)和微台阶法(台长3,5m)三种。
采用长台阶时，上下部可部署较大型设备平行作业，设备不足时，也可交替作业。
隧道较短时，可在上台阶贯通后开挖下台阶，施工干扰少，可进行单工序作业。
一、施工程序1.先施工拱部超前支护结构，完成注浆加固;2.开挖上台阶(全部开挖或留核心土);3.施工上台阶锚杆、钢筋网、钢架、喷砼;4.上台阶完成支护后，开挖核心土或开挖下台阶，并在两侧预留马口支撑拱部支护结构。
5.单侧超前开挖下台阶马口，并及时施工边墙支护结构成环;6.开挖并浇注仰拱;7.铺设防水层;8.全断面衬砌施工。
台阶法施工程序见图2-1、图2-2:【已链接，请单击】二、施工注意事项1.上台阶开挖前，先进行超前支护施工，保证施工质量，保障施工安全。
2.上下台阶开挖施工时，严格控制循环进尺，采用短进尺、弱爆破、多循环的方案。
3.支护施工紧跟开挖，拱部及边墙在开挖后及时进行。
4.上下台阶开挖支护完成后，根据监测情况，适时安排衬砌施工，确保安全。
5.下台阶开挖时，留设边墙马口，开挖分侧进行，单侧超前不少于10m，开挖后及时完成边墙支护结构，使全断面支护结构及早成环。
6.上台阶支护结构钢架两侧拱脚增设锁脚锚杆(管)，并在钢架上布设锚杆并于钢架焊接，防止在下台阶开挖时下沉。
7.施工中加强监测，可适当增加监测点及监测频率，及时反馈监测信息指导施工，作到动态控制。
三、施工工艺流程台阶法施工工艺流程见图四、施工循环时间台阶法施工循环时间表本表按一般公路隧道，上台阶采用1.小导管准备超前小导管施工2.浆液配制，注浆上台阶开挖1.锚杆、钢筋网准备上台阶支护2.钢架准备3.喷砼准备开挖核心土下台阶开挖监控量测1.锚杆、钢筋网准备下台阶支护数据处理2.钢架准备3.喷砼准备仰拱开挖浇注信息反馈防水层施工衬砌施工台阶法施工工艺流程。
隧道三台阶七步法附图
图-1 开挖步骤图
11
1234
5
7
6-16-26-33m～5m
2～3m 2～3m
2～3m 2～3m
4m～6m
1
66
6
2
3
457
核心土
7
5
4
21
1
6-23
4m～6m
30～40m
2～3m
2～3m 2～3m 2～3m 3m～5m 仰拱填充
仰拱
初期支护
6-3
6-115～25m 栈桥h 1
h 2
h 3
H
注：
1、上台阶开挖高度不小于上台阶开挖跨度的0.3倍， 一般为3.0～4.0m。
2、中、下台阶开挖高度为隧道总开挖高度(不含仰拱) 减去上台阶开挖高度后平均分配，一般为3.0～3.5m。
3、上台阶核心土长度(隧道纵向)3.0～5.0m,高度1.5 ～2.5m,宽度为上台阶开挖跨度的1/3～1/2。
施工步骤：
第1步：施作超前支护后，开挖拱部弧形导坑，预留核心土，施作拱部初期支护； 第2、3步：开挖左右侧中台阶并施作初期支护； 第4、5步：开挖左右侧下台阶并施作初期支护； 第6步：分别开挖上、中、下台阶核心土；
第7步：开挖隧底并施作仰拱初期支护封闭成环。
图-2 开挖透视图
1
1
1
2
3
4
5
6-1
6-2
6-3
7
超前支护 衬砌
仰拱
栈桥
施工工序纵断面示意图
施工工序正面示意图
图-3 施工工序图。
