海信变频空调基本知识与故障维修
海信空调基础知识3.27
第三部分：变频空调基础知识
3、变频空调的基本特征 1）专用的变频器 2）变频压缩机（三相感应电机与永磁体电机） 3）专为变频设计的制冷制热系统 4）性能先进的中央处理器
第三部分：变频空调基础知识
4、海信变频空调优势图
第四部分：直流变频技术
第四部分、直流变频技术
海信空调介绍
工作着、快乐着
培训目录
第一部分：空调基础知识
第二部分：变频空调基础知识
第三部分：变频空调性能特点 第四部分：直流变频空调基础知识 第五部分：矢量变频知识 第六部分：能效比与季节能效比
第七部分：变频空调与定速空调的区别
第八部分：海信空调整体材料优势分析
第一部分：空调基础知识
空调器基本知识介绍
1、直流变频与交流变频的区别：
1）压缩机的驱动电是直流电还是交流电 2）交流变频电力转换过程： 交流市电—可控直流电—可控交流电—交流变频压缩机 3）直流变频电力转换过程： 交流市电—可控直流电—直流变频压缩机
第四部分、直流变频技术
2、直流变频空调的分类：
全直流变频空调：压缩机电机及室内外风扇电机均为直流电。 直流变频空调：只有压缩机电机是直流电。
第六部分、能效比与季节能效比
类型 整体式
CC≤4500
额定制冷量 （ｃｃ）
能效等级（能效比） 一级 3.1 3.4 3.3 3.2 二级 2.9 3.2 3.1 3.0 三级 2.7 3.0 2.9 2.8 四级 2.5 2.8 2.7 2.6 五级 2.3 2.6 2.5 2.4
分体式
4500﹤CC≤7100
房间空气调节器
Air Conditioner
一种向密闭空间、房间或区域直接提供经过 处理的空气的设备。它主要包括制冷和除湿用的 制冷系统以及空气循环和净化装置，还可包括加 热和通风装置，（它们可被组装在一个箱壳内或 被设计成一起使用的组件系统），以下简称空调 器。 ——源自GB/T 7725—1996
海信变频空调电路故障分析检修七例(上)
海信变频空调电路故障分析检修七例(上)□瞿贵荣例1:海信KFR -26W /77VZBP 型空调，加电 开机后外机不工作。
分析检修：检查外机电路板上除电源指示灯 (LED 5 )亮以夕卜，其他指示灯(LED 2~LED 4)均不 亮，外风机不运转，压缩机也不启动。
电源指示灯 亮，说明+310V 电源已送达外机,AC 220V 市电、 滤波电路、高压整流桥堆、直流滤波电容等均正 常，故障多发生在外机辅助开关电源电路，有关 电路如图1所示（开关变压器T 1次级整流滤波 电路未画出）。
测电源开关管Q 1(IRFIBC 20G )的D 极电压为+300V 正常值，表明F 1、L 9、C 30、T 1⑫-⑨绕组等无问题。
检查开关电源芯片I C 4MBS 9855-5001GW/BP②(NCP 1200P 60),发现其电源V C C 端⑥脚电压只 有0.3V ,因此导致开关电源停振不工作。
⑥脚电 压异常有两个原因：一是I C 4⑥脚内部电路损坏； 二是外置滤波电容C 23 (4.7t J L F /25V )不良（漏 电）。
检查C 23已击穿短路，用一只4.7|x F /50V (原耐压25V )电容更换后试机，外机恢复正常工 作，故障排除。
提示：（1)开关电源芯片NCP 1200P 60是一 款使用片内电源的集成电路，不需要从开关变压 器另设绕组进行整流、滤波供电。
该芯片直接代 换芯片型号有：N C P 1200AP 40、NCP 1200P 100、NCP 1203、N CP 1207、NCP 1377、203D 6、LD 7575、 FA 5571N 、FA 5641、FAN 7602 等。
（2)屡烧电源开关管Q 1的故障，多因反峰压吸收网络失效造成， 应重点检查 D 6 (M U R 160)、C 35(222/500V )、R 26(12kn /2W )、ZD 3(P 6KE 180A )等元件。
海信直流变频空调室外机电路故障分析与检修(五)
海信直流变频空调室外机电路故障分析与检修(五) (上接6期）□瞿贵荣例2:加电后电源指示灯亮，但整机不工作。
分析检修：测辅助电源+15V、+5V电压输出 正常,说明电源供电无问题。
测室外机C P U芯片 IC01⑪、⑫、@脚与⑬、⑭、⑬脚间+5V电源正常 (见图4),分析是I C01复位电路（与I C07、CE10、R39等组成域时钟电路(XT02 )异常。
测1C01⑮脚复位信号，正常时加电瞬间为低电平(0V待机 状态），随即升为高电平(4.8V以上为工作状态），实测⑲脚一直为低电平(0.2V),说明复位电路有 故障。
检查R39未开路,CE10、C42也无击穿漏 电情况,估计是复位集成电路I C U7内部损坏。
因无同型号丨C07(M C34064),用一片HT7044三端 复位集成电路代换后，故障排除。
提示：在采用+5V供电的各类C P U电路中，几乎各种型号的三端复位集成电路均可互换使 用（注意引脚排列可能不同），另外，复位集成电 路损坏后，在应急情况下，可以将其去掉不用，只需将R39加大到100k f l~200k l l，CE10加大到 2.2|j l F~4.7|j l F,利用电容CEU)两端电压不能突 变，而需经R39充电过程，也可为C P U提供合适 的复位信号，使系统正常工作。
例3:通电，室外机不工作，LED1-LED3全部 点亮，室内机显示故障代码“11”。
分析检修：此故障代码表示室外机存储器电 路有故障(见图4)。
主要原因有:C P U芯片I C01 不良；E2P R O M存储器丨C09不良；I C01与I C09 间连线有故障。
检查C35、R75、R78及连接线均 正常，用_片良好的24C01存储芯片代换丨C09 试验,整机恢复正常，故障排除。
例4:室外机指示灯LED1-LED3状态是亮- 灭-亮，室内机显示室外机盘管温度检测电路故 障代表“1”。
分析检修：故障代码“1”表示室外机盘管温 度检测电路有故障（见图3),主要原因有:传感器 RT4不良；接插件C N14锈蚀接触不良；分压电 阻R69(5.1kn±l%)或滤波电容CE8X16异常；C N01⑥脚接触不良;室外机C P U芯片I C01⑧脚 开焊或内部电路损坏。
海信变频空调维修指南
2．自动停机：首先判断是内机自动停机还外机，我们先对内机停机做以下分析。内机停机有以下几种可能1风机反馈不好2内机板损坏，风机反馈线的可以用万用的200K电阻档位测量一下风机反馈线是否开路，如果没有这说明风机是好的这时可能更换内机板。外机自动停机有很多种，大多都是有外机设定的保护所引起的。包括传感器不良、电压保护、电流保护、模块保护、通讯不良。先对室外机的传感器进行全面的测量，如果一切正常可以按下遥控器上的传感器键上的传感器键2次或5次（根据机型不同需要的次数不同）。如果是报过压保护可以从以下几个方面考虑，有模块先更换一下模块，第二外机电源板，如果更换这两个还没有解决的话，可能就是压机不良了。电流保护：首先用纤流表测量一下内外机的主线电流，如果高了再用压力表测量一下外机的压力是不是高了如果高了很多的话，要把冷媒放一点，把压力降到正常压力，如果不是压力高，那就是外机的电流保护出现了问题，可以更换外机板试试。模块保护：我发现有很多维修工在维修过程中如遇到模块烧坏的情况，基本上更换上新的模块时都没有涂导热硅脂的习惯，不涂会导致模块在短时间内因散热不良，造成模块保护，时间长了有可能引起模块击穿。在更换模块时一定要让模块与散热片紧密接触，这样对以后的维修就方便了很多。通讯故障：通讯故障对很多维修工来说是很难判断的。首先确定一下是不是通讯故障。先将外机短接起来看一下是不是还是停机，如果还停就不要找通讯了，如果不停了就应该是通讯的问题了。根据广州的天气和各种原因分析。造成通讯不好的原因主要有电源线，控制板。在维修过程中应先把地线与通讯线交换一下，如果不好就应另外接一条通讯线试试。如果还是不好就应该从电脑板入手了。
1内机风机不转
2自动停机
3外机压机启风机不转
4内机正常运转，外机不工作。
5压机不启
海信-KFR-35GW／77ZBP-直流变频系列空调维修手册
本电路用到的主要关键元器件有：电源变压器、7805等。
五、电源电路关键点的电气参数
1、电源变压器降压输出的参考电压值
检测点位置
检测参考电压值
变压器5-6管脚
AC12V
变压器7-9管脚
变压器7-8管脚
变压器8-9管脚
2、整流滤波之后的检测电压参考值
检测点位置
D07的正极端
DC平均值
二、晶振电路原理图
电路图如下所示：
三、晶振电路原理分析
晶振的１脚和3脚接入主芯片的26脚和27脚，2脚接地，
这样，便可提供一个8MHz的时钟频率。
四、晶振电路的关键性器件。
本电路的关键性器件是晶振。
五、晶振电路关键点电气参数
关键点参数参考如下：
1、晶振2脚和1脚的参数
频率(f)
8 MHz
周期(T)
125 ns
二、电压检测电路原理图：
三、电压检测电路原理分析
直流母线电压经电阻R64 R65 R51R52 R53分压后输出一直流低电压，经滤波后输入CPU电压检测A/D口。本空调器的交流工作范围为：AC175V—AC250V。二极管D4为钳位二极管是将直流电平牵制在5V，而不致在电压跳变时直流电平过高而击穿芯片或使系统误操作。
四、过零检测电路的关键性器件
本电路的关键性器件是：Q01。
五、过零检测电路的电气参数
1、桥式整流之后波形
电气参数如下：
测试点位置
Q01基极
频率(f)
100 Hz
平均值(V)
峰-峰值(mv)
368
2、Q01输出波形
电气参数如下：
测试点位置
Q01集电极
频率(f)
海信变频空调原理与故障维修
海信KFR 25×2GW-BP变频空调室外机控制电路之邯郸勺丸创作创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日海信kfr-25gw-06bp变频空创作时间：二零二一年六月三十日调器室外机微处置器控制故障现象与判断(1) 插上电源插头, 室内机电源指示灯亮, 如无电源指示, 说明您家的电源有故障或指示等损坏.(2) 有电源指示, 用遥控器按把持键, 信号发射不出去.首先, 检查遥控器内的电池是否有电, 然后检查电池的正负极片触点有无氧化腐蚀, 若上述正常, 检查遥控器内部电路板是否损坏, 可将遥控器靠近一台调幅收音机, 按遥控器键进行干扰试验, 听收音机是否发出有“嘟嘟”声, 有声说明遥控器无故障.(3) 当遥控器确定无故障时, 信号还是发射不出去时, 可用室内机强制运行开关验证, 强制运行时, 室内贯流风机和室外压缩机若运转正常, 制冷效果良好, 则证明空调器室内机红外接收部位有故障.(4) 当你使用的遥控器装上新电池使用不到一个月就不显示时, 可将遥控器的后盖翻开, 用95%的酒精清洗一下电路板和按键触点面导电胶片, 干燥后, 即可排除漏电故障, 遥控器液晶显示缺字也可采纳这种方法.(5) 变频空调器中的温度传感器起着非常重要的作用, 室内机有空气温度传感器和蒸发器温度传感器;室外机有空气温度传感器, 高压管路传感器和高压管路传感器, 有的传感器在长期使用后发生阻值变创作时间：二零二一年六月三十日动, 使控制特性改变, (如室内机空气温度传感器阻值变年夜后, 会引起变频器输出频率偏低), 为了保证控制精度, 及其相同的工作特性, 确定传感器故障后, 应换用原型号的产物.(6) 在空调器呈现故障时, 如果鉴别整个控制系统是否有故障, 可将室内机控制器上的开关放在“试运行”挡上, 此时微处置器会向变频器发出一个频率为50Hz的信号, 若此时空调器能运转, 并坚持频率不变工作, 一般认为整个控制系统无年夜问题, 可着重检查各传感器是否完好.如果空调器不能正常运行, 说明控制系统有故障.控制系统检测方法(1) 通信电路在检测通信故障时, 用万用表交流电压档250V测试, 在零线和信号线间如果有电压来回变动且室内机通信指示等继续闪烁, 则标明通信正常, 否则通信电路有故障.(2) 功率模块在检测功率模块故障时, 第一种方法是用万用表二极管档丈量功率模块, “+”极与U、V、W极, 或U、V、W极与“-”极间正向电阻应约为380-450Ω间, 且反向不导通, 否则功率模块有故障；第二种方法是用万用表交流电压档, 丈量功率模块驱动压缩机的电压, 其任意两相间的电压应在0~160V之间而且创作时间：二零二一年六月三十日相等, 否则功率模块损坏.(3) 电抗器：在检测电抗器时, 用万用表R X1档进行丈量, 其绕组电阻值约为1Ω.(4)压缩机在检测压缩机时, 用钳子先拔下U、V、W的导线, 丈量三相间的电压, 若三相间的电压相同, 说明压缩机绕组良好, 否则压缩机绕组有故障.(5) 电解电容变频空调器中有年夜容量的电解电容, 最年夜为2000-4500uF, 即使切断电源仍然会残留有充电电荷, 所以对电解电容器要先用烙铁、插头等物体充沛释放残留电荷.电荷放尽以后, 用指针式万用表RX10K档检测, 指针应是指到0, 然后慢慢退到∞, 否则电解电容器损坏.(6) 传感器如果空调器呈现频率无法升降与呵护性关机等故障, 应首先考虑检查传感器, 年夜大都传感器可以从插座上拔下, 从外表上即可以判断是否损害、断裂、脱胶.用手或温水加热, 用万用表RX100档测其阻值, 看它的阻值是否变动, 无变动则可以判定传感器损坏.创作时间：二零二一年六月三十日。
海信直流变频空调室外机电路故障分析与检修(一)
A F>F>i_I A7S I C E T R E T^A I T R I T S J O海信直流变频空调室外机电路故障分析与检修(一)海信KFR—35G W/76ZBP、KFR—36G W/ 76ZBP.KFR-35G W/77VZBP.KFR-60L W/272ZBP 等型直流变频空调的控制电路原理和结构基本相同，本文以KFR-35G W/76ZBP型空调为例，对海信直 流变频空调室外机电路故障原因进行分析，并通过实 例介绍常见故障检修方法。
I单元电路故障检修要点□瞿贵荣时,会造成IPM模块不工作、继电器不动作或整机不工作。
2.温度检测电路（图3)有室外温度检测(队丁3、0^5)、室外盘管温度检 测（RT4、C N14 )、压缩机排气温度检测（RT5、C N13 )三路信号电压，经C N01送入丨C01(2)~⑨脚。
当室外 环境温度检测电路或盘管温度检测电路工作异常时，会导致室外风机、压缩机转速变快或变慢，甚至停止该型空调室外机控制电路接线原理如图1所示, 从电路结构上看，可大体分为C PU(微处理器）控制系统和压缩机变频驱动电路（IPM模块）两部分，各单元电路故障检修要点如下。
1.电源电路（图1、图2)由室外机电源/主控电路板“ACO U T”端输出，经外部整流桥整流和电感A、B滤波后，经C N18、C N20接插件返回。
由CE18-CE20滤波后经F03送入辅助开关电源电路，产生+〗5V电压为IPM模块驱动供电,+ 12V电压为风机驱动电路和继电器供电，+5V电压为室外风机C P U系统、温度检测电路供电。
当开关电源（丁艮02、丨(：04、10)5、10)6)工作异常运转。
正常情况下，若压缩机排~■1卜(,_|j_〇电容室外风机四通阀(下转28页）穹内机SX X；5'*^220frequency conversion time I29(或>400V )/2A 的双向可控硅;（2)为了降低VS 1、VS 2的功耗，冰箱采取过零检测信号同步触发措施。
海信空调常见故障解决方法
海信空调常见故障解决方法
海信空调常见故障解决方法是一个非常重要的话题，因为海信空调是许多人家中使用的主要家电之一。
在日常使用中，空调可能会出现各种各样的故障，例如不制冷、制热效果不好、机器噪音大等等。
在这篇文章中，我们将介绍一些海信空调常见故障解决方法，以帮助用户在遇到问题时更好地解决。
首先，当海信空调不制冷时，我们需要检查空调是否有足够的制冷剂，同时检查空调的进气口是否被堵塞。
如果制冷剂不足，我们需要添加制冷剂；如果进气口被堵塞，我们需要清理进气口。
此外，我们还需要检查空调的室外机是否正常工作，因为室外机也会影响空调的制冷效果。
其次，当海信空调制热效果不好时，我们需要检查空调是否有足够的制热剂，同时检查空调的进气口是否被堵塞。
如果制热剂不足，我们需要添加制热剂；如果进气口被堵塞，我们需要清理进气口。
此外，我们还需要检查空调的室外机是否正常工作，因为室外机也会影响空调的制热效果。
最后，当海信空调机器噪音大时，我们需要检查空调是否处于平稳的位置，同时检查空调是否清洁。
如果空调处于不稳定的位置，我们需要将其移动到平稳的位置；如果空调没有清洁，我们需要清洁空调。
此外，我们还需要检查空调是否存在故障部件，例如风扇、压缩机等等。
总的来说，海信空调常见故障解决方法是多方面的。
如果用户能够按照上述方法进行检查和解决问题，那么空调的使用寿命将得到很好的保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制系统检测方法
(3) 电抗器： 在检测电抗器时，用万用表R X1档进行测量，其绕组电阻值约为1Ω。
(4)压缩机
在检测压缩机时，用钳子先拔下U、V、W的导线，测量三相间的电压，若三相间的电压相同，说明压缩机绕组良好，否则压缩机绕组有故障。
(5) 电解电容
变频空调器中有大容量的电解电容，最大为2000-4500uF，即使切断电源仍然会残留有充电电荷，所以对电解电容器要先用烙铁、插头等物体充分释放残留电荷。电荷放尽以后，用指针式万用表RX10K档检测，指针应是指到0，然后慢慢退到∞，否则电解电容器损坏。
(6) 传感器
如果空调器出现频率无法升降与保护性关机等故障，应首先考虑检查传感器，大多数传感器可以从插座上拔下，从外表上即可以判断是否损害、断裂、脱胶。用手或温水加热，用万用表RX100档测其阻值，看它的阻值是否变化，无变化则可以判定传感器损坏。

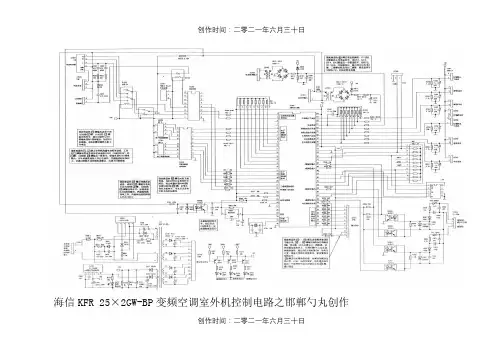

海信KFR 25×2GW-BP变频空调室外机控制电路
海信kfr-25gw-06bp变频空调器室外机微处理器控 制
故障现象与判断
(1) 插上电源插头，室内机电源指示灯亮，如无电源指示，说明您家的电源有故障或指示等损坏。
(2) 有电源指示，用遥控器按操作键，信号发射不出去。首先，检查遥控器内的电池是否有电，然后检查电池的正负极片触点有无氧化腐蚀，若上述正常，检查遥控器内部电路板是否损坏，可将遥控器靠近一台调幅收音机，按遥控器键进行干扰试验，听收音机是否发出有“嘟嘟”声，有声说明遥控器无故障。
(5) 变频空调器中的温度传感器起着非常重要的作用，室内机有空气温度传感器和蒸发器温度传感器;室外机有空气温度传感器，高压管路传感器和低压管路传感器，有的传感器在长期使用后发生阻值变化，使控制特性改变，(如室内机空气温度传感器阻值变大后，会引起变频器输出频率偏低)，为了保证控制精度，及其相同的工作特性，确定传感器故障后，应换用原型号的产品。
(1) 通信电路
在检测通信故障时，用万用表交流电压档250V测试，在零线和信号线间如果有电压来回变化且室内机通信指示等持续闪烁，则表明通信正常，否则通信电路有故障。
(2) 功率模块
在检测功率模块故障时，第一种方法是用万用表二极管档测量功率模块，“+”极与U、V、W极，或U、V、W极与“-”极间正向电阻应约为380-450Ω间，且反向不导通，否则功率模块有故障；第二种方法是用万用表交流电压档，测量功率模块驱动压缩机的电压，其任意两相间的电压应在0~160V之间并且相等，否则功率模块损坏。
(3) 当遥控器确定无故障时，信号还是发射不出去时，可用室内机强制运行开关验证，强制运行时，室内贯流风机和室外压缩机若运转正常，制冷效果良好，则证明空调器室内机红外接收部可将遥控器的后盖打开，用95%的酒精清洗一下电路板和按键触点面导电胶片，干燥后，即可排除漏电故障，遥控器液晶显示缺字也可采用这种方法。
