别墅门口机说明书

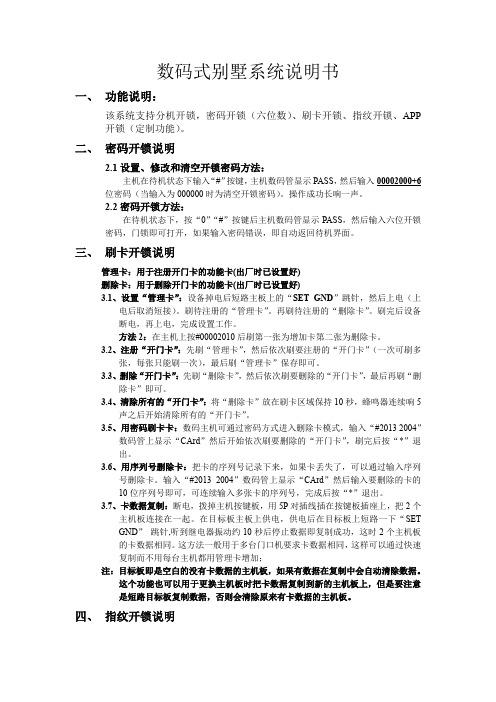

数码式别墅系统说明书
数码式别墅系统说明书一、功能说明：该系统支持分机开锁，密码开锁（六位数）、刷卡开锁、指纹开锁、APP 开锁（定制功能）。
二、密码开锁说明2.1设置、修改和清空开锁密码方法：主机在待机状态下输入“#”按键，主机数码管显示PASS，然后输入00002000+6位密码（当输入为000000时为清空开锁密码）。
操作成功长响一声。
2.2密码开锁方法：在待机状态下，按“0”“#”按键后主机数码管显示PASS，然后输入六位开锁密码，门锁即可打开，如果输入密码错误，即自动返回待机界面。
三、刷卡开锁说明管理卡：用于注册开门卡的功能卡(出厂时已设置好)删除卡：用于删除开门卡的功能卡(出厂时已设置好)3.1、设置“管理卡”：设备掉电后短路主板上的“SET GND”跳针，然后上电（上电后取消短接）。
刷待注册的“管理卡”。
再刷待注册的“删除卡”。
刷完后设备断电，再上电，完成设置工作。
方法2：在主机上按#00002010后刷第一张为增加卡第二张为删除卡。
3.2、注册“开门卡”：先刷“管理卡”，然后依次刷要注册的“开门卡”（一次可刷多张，每张只能刷一次），最后刷“管理卡”保存即可。
3.3、删除“开门卡”：先刷“删除卡”，然后依次刷要删除的“开门卡”，最后再刷“删除卡”即可。
3.4、清除所有的“开门卡”：将“删除卡”放在刷卡区域保持10秒，蜂鸣器连续响5声之后开始清除所有的“开门卡”。
3.5、用密码刷卡卡：数码主机可通过密码方式进入删除卡模式，输入“#2013 2004”数码管上显示“CArd”然后开始依次刷要删除的“开门卡”，刷完后按“*”退出。
3.6、用序列号删除卡：把卡的序列号记录下来，如果卡丢失了，可以通过输入序列号删除卡。
输入“#2013 2004”数码管上显示“CArd”然后输入要删除的卡的10位序列号即可，可连续输入多张卡的序列号，完成后按“*”退出。
3.7、卡数据复制：断电，拨掉主机按键板，用5P对插线插在按键板插座上，把2个主机板连接在一起。
别墅对讲机说明书
304别墅对讲系统(VI型)使用说明书1．简介1．1产品型号说明序号型号产品名称备注1 JB-304M 别墅黑白可视主机黑白门口机2 JB-304MC 别墅彩色可视主机彩色门口机3 JB-304V 别墅黑白可视分机4吋CRT黑白室内分机4 JB-304VC 别墅彩色可视分机3.5〞4〞、5〞、5.6〞、5.8〞、7〞TFT彩色室内分机1．2功能特点（1）具有免提可视对讲、监视、开锁功能；（2）带10首以上的和弦音，用户可任意选择喜爱一首；（3）具有夜间可视功能，配有LED照明补偿；（4）安装简单，采用4总线连接方式；（5）系统可接入1-4台室内分机，；（6）系统可安装1-4台门口主机；（7）具有通话转移及内部分机呼叫对讲功能；（8）具有免打扰和双开锁功能；（9）主机可采用外挂式或嵌入式安装；（10）分机采用外挂式安装。
1．3技术参数摄像头：1/3〞420TV线最低照度：0.01LUXCRT显示器：4〞（420TV线）TFT显示器：3.5〞（570X234像素）4〞（660X234像素）5〞、5.6〞（960X234像素）5.8〞、7〞（1440X234像素）视频信号：1V P-P/75Ω通话时限：120秒配线方式：4芯0.5RVV线传输距离：100m工作电压：DC18V¡10%主机工作温度：-40℃～+70℃分机工作温度：-10℃～+55℃工作电流：主机≤230mA分机≤500mA外观尺寸：120X200X48mm附：电源适配器技术参数输入电压：AC100V~240V输出电压：DC18V输出电流：1A2．安装说明2．1主机结构安装示意图（1）结构示意图（如图1-1所示）1. 麦克风2. 摄像头3. 喇叭4. 呼叫键5.电源灯6. 5s 延迟开关量电锁信号插座7. 12V 电锁信号插座 8.扩展主机接线插座 9.分机接线插座 10.主机地址码 11.开锁方式选择跳帽 12. 防雨罩（2）墙壁安装示意图（如图1-2所示）安装说明：1． 将外罩④和密封圈⑤用4只自攻螺丝固定在摄像头距离地面1.40m 的墙上； 2． 将内衬②和密封圈③用4只M3螺丝锁在外罩上④；3． 将前壳①套在内衬②上，并在主机上下螺丝孔用2只M4内六角螺丝锁紧。
门口机说明书
8
删除开锁密码
#+9+管理员密码+#+开锁密码组号+#
开锁密码组号从1~200，开锁密码长度不小于6位，而开锁密码组号不大于3位
#+9+管理员密码+#+开锁密码+#
6
当访客呼叫的房间无应答时，门口机会自动拍摄一张照片以记录当前访客影像，并传至室内机保存，用户可在室内机上查看到该照片。
#+0+管理员密码+#+1+2+#
即便是有效密码也不能开门（仅RF卡开门）
模式4：密码和RF卡开锁
#+0+管理员密码+#+1+3+#
必须是RF卡和输入的密码均有效的情况下才能开门， RF卡和输入密码不分先后
3
管理员密码设置
#+7+旧管理员密码+#+新管理员密码+#
管理员密码位数6~10位，出厂默认“000000”，管理密码不能开锁
处理器：32 Bit RISC 400MH
内存：256M
工作温度：-20°C~+700°C
摄像头：30万彩色CCD摄像头
传输方式：10/100以太网
功率：<10W
设备尺寸：高360mm*宽132mm*厚55mm
安装方式：（墙体）嵌入式
一
1.
1)门口机一般镶嵌在大门一侧离地面1.5米左右墙壁中，墙壁的开槽尺寸应为高360mm*宽132mm*深150mm（其中深度分为2步：左右宽各28mm深度为50mm用来固定门口机边角的螺钉，中间70mm部位深为100mm以上用来存放220V电源排插及2个电源适配器和多余线材）如右图1.2.4-1所示
户户别墅对讲系统使用说明书
尊敬立林用户： 感谢您选择使用立林产品。为了方便您的使用，请在安装使用之前仔细阅读本手册，并按照说明书的
步骤操作。如果您在安装使用过程中遇到什么问题或困难时，请与当地的立林分公司或办事处联系。
1．系统组成 户户别墅联网主机又称小门口主机，主要安装在别墅小区里。也可作为住户门口二次对讲门铃使用。
围墙门口主机
7 JB-2000D
主机电源
DC12V 带 UPS
2.系统框图及接线表 2.1 系统框图 布线说明： （1） 可视对讲系统中的别墅可视门口主机至安保可视分机布 7 芯信号线+视频线+2 芯电源线。 （2） 非可视对讲系统中的别墅门口主机至安保分机布 7 芯信号线。 （3） 抄表控制器至分机布 6 芯信号线，其中两芯作为控制器的电源线。
-1-
安保可视分机
抄表 控制器
安保分机
抄表 控制器
双路电源
别墅可视 门口主机
电源 12V
别墅 门口主机
电源 12V
联网 接口主机
电源 12V
小区 管理机
电源 12V
壁挂式 可视副管理机
ห้องสมุดไป่ตู้
壁挂式 副管理机
电源 12V
2.2 接线图
别墅主机
联网接 口主机
安保分机 可视 非可视
红
红
II
白
白
2
III、— 黑、棕 黑
18 台别墅配接 1 台接口主机
3 JB-2004V
户户安保可视分机
带 4 路防区
4 JB-2403C-6
抄表控制器
带 6 路表路
5 JB-2400
小区管理机
16 位液晶显示
数字别墅门口机使用指南
数字别墅门口机使用指南数字别墅门口机使用说明书前言非常感谢您选购本产品，希望我们的产品和服务能够给您的生活带来方便和快乐。
能让您体验数字产品，享受数字智能化生活！为了让您更轻松愉快的使用本公司产品，使用前请仔细阅读本使用操作指南，并妥善保存予以备用！由于技术的发展改进，如有变更，恕不另行通知。
谢谢。
一．产品概述随着社会发展的日新月异，人们的生活开始步入网络时代，数字化浪潮席卷了各行各业，传统的楼宇对讲产品也逐渐朝着数字化、网络化、信息化和智能家居的方向发展，它不再只扮演一个访客身份确认系统的角色，而是成为和人们生活息息相关的，能够提供对讲、家居安防、家电控制、信息获取和多媒体影音娱乐等为一体的智能化家居平台。
二．功能与使用说明功能与特性能与分机实现可视对讲接收分机遥控开锁住户刷卡开锁使用方法来访者可直接按键呼叫分机。
呼通室内分机后，室内分机提机，门口机与室内分机通话时间为3 分钟。
室内机在对讲过程中按下开锁键可开启门口机的电锁。
住户刷卡开锁。
小门口机设置如要进行小门口机设置，首先将室内机进行系统复位，恢复到出厂状态；同时在小门口机通电状态下，按复位按钮，（电源旁边小按键，长按3秒主机报读IP，长按5秒主机复位）将小门口机也恢复到出厂状态，否则设置不成功。
将室内机和小门口机恢复到出厂状态后，点击“小门口机设置”图标，弹出“小门口机设置”页面，输入新的编码，如果新的编码在系统网络配置表中存在，则可以设置成功，否则将会设置失败。
发卡：输入门口机报读的编号，即99 区99 栋99 单元9999 室01 分机号，点击确认,开锁延时003秒,点击确认,再点击“发卡”图标，机器即进入发卡状态，在主机刷卡窗口处刷一下卡即可删卡：输入门口机报读的编号，即99 区99 栋99 单元9999 室01 分机号，点击确认,开锁延时003秒,点击确认,再点击“删卡”图标，机器即进入发卡状态，在主机刷卡窗口处刷一下卡即可三、主机接线方式1.普通电源2.门禁电源四．技术参数摄像头：720P 高清摄像头振铃：电子铃声≥70dB工作电压：DC 12V~18V工作电流：静态电流(static current)：＜200mA动态电流(dynamic current)：＜250mA工作温度： -20ºC ~ +70ºC最大功耗： < 5w="">五．注意事项1．请不要将室内机安装在太阳光直射、高温、高湿、多尘、有化学物质等地方。
博世 VDP IVP-N1系列住户门口机 说明书
Video Door Phone IVP-N1系列住户门口机► 外观简约、精致► 具有良好的防潮、防雨功能，适合公寓、别墅使用 ► 可呼叫室内机，并能被室内机监听、监看 ► 住户门口机有优先呼叫权 ► 可以独立控制电锁► 采用高清晰度摄像模组，►带白光补尝、夜间采光功能，能清楚识别黑夜内的访客► 可用于独立楼栋(不联网)， ► 也可用于大型社区(联网)►施工简单，采用4芯通讯线加视频同轴线的总线布线方式。
IVP-N1 Series 住户门口机，采用最先进的工艺技术，银灰色拉丝表面处理工艺，白光补光技术，机构设计简约而精致。
具有良好的防潮、防雨功能，提供壁挂和埋入两种安装方式。
集门铃、对讲、锁控于一体。
被呼叫功能当室内机按监视键时，可监听、监看与之相连接的住户门口机，方便随时监听、监看住户门口的状况。
主呼叫功能当住户门口机直接按呼叫键时，可呼叫与之相连接的室内机，并可进行影音对讲，户主通过影像及语音交谈，确定来访者是否熟人。
数量 组件 1 住户门口机 1 排线1 安装指南 1合格证主要功能认证门口机的设计符合下列标准和认证 地区 认证 CN 型式检验附件住户门口机与室内机连接此架构下，每户可连接4台室内分机、2台住户门口机。
住户门口机与管理员机连接管理员机能连接2台住户门口机。
安装注意事项为确保工程质量，请严格按照标准线规要求施工，讯号线要求采用对绞双屏蔽线，视频线要求采用同轴电缆线， CTRL 和PWR 一对，AUDIO 和GND 一对。
安装/调试要求技术规格电源电压 DC15V-16.5V电器功耗 待机: 0.8W；工作: 4.5W； 工作温度 -20℃~60℃ 储存温度 -25℃~70℃ 解 析 度 ≥400线 最低照度 0.1Lux/F2.0摄像范围 于摄像机50cm 处，上下约60cm，左右约100cm，上下左右可调视角30度 产品重量 0.33kg产品尺寸(壁挂式)167高 x 112宽x 47深 mm 产品尺寸(埋入式)167高x 112宽x 15深mm 埋入尺寸(埋入式)152高 x 96宽x 35深mm 产品结构ABS定购信息N1 系列住户门口机 CTNN1 黑白住户门口机 CCIR 壁挂式黑白住户门口机 IVP-N1-CN 埋入式黑白住户门口机 IVP-N1-RM-CNN1 彩色住户门口机 PAL 壁挂式彩色住户门口机 IVP-N1C-CN 埋入型彩色住户门口机IVP-N1C-RM-CN。
非可视说明书(1)
6
门口机接线图
4、操作和维护 请保持本产品干燥。雨水，湿气，湿气和液体或水分含量可能侵蚀含有矿物质
的电路。 本产品最好不要过度高温环境下使用。由于高温会缩短电子器件的寿命，损坏
电池，导致变形或熔化某些塑料部件和组件。 本产品最好不要过度低温环境下使用。当从温度低的地方移动到一个地方，与
常温下相比，它可能会产生内湿度，这可能会导致损坏电路板。 不要试图拆除这个产品。由非专业的人员处理不当，可能会导致设备损坏。 不要碾压，敲打或摇晃本产品，不当的操作可能会损坏主板里面的设备。 如果此产品不慎弄湿，请关闭电源，取出电池，并确认完全干燥24小时后，重
在通话状态下按上下键可调节手持机声音大小。
对码操作
1、门口机与手持机对码 a、门口机进入对码状态：按一下门口机对码键，会听到“嘀”一声，同时屏
幕会出现“ “字符，门口机进入对码状态。
* b、 手 持 机 进 入 对 码 状 态 ： 长 按 挂 机 键 开 机 ， 先 按 下 “ ” 号 键 ， 再 长 按 左
安装指南
6
门口机接线图7配来自清单8说明8
常见问题及处理
8
感谢您选择本公司的无线非可视对讲门铃。请仔细阅读本说明书，领略其完善 的功能和简洁的操作方法。
本公司保留在不作任何预先通知的情况下对本手册中内容作修改的权利。
安全警告及注意事项
1、警告 不要将本产品放置不平或不稳定的台面，以防止坠落造成的故障或损坏。 本产品只可使用本公司指定的电池和充电器。使用其他产品可能会导致电池漏
直按式门口机HT68说明书1
广东泛达电子科技有限公司
直按式门口机FB68-D11/ID用户使用说明书
功能特点
1、具有铝合金拉伸豪华外形。
2、激光透明直按式按键，来访者直接按住户相应房间号码立即呼叫住户，方便
快捷。
3、具备夜光指示功能。
4、当光线不够强时，表面隐藏的LED灯自动显亮，使来访者清晰觉察键盘位置。
5、通过联网器将室内机音、视频信号切换至管理中心。
6、内置标准ID卡门禁模块，ID卡容量2000张（标准型扩容可增至8000张以
上），业主使用ID卡即可刷卡开门。
7、住户拿住已授权的ID/IC卡，在门口机ID/IC卡感应处，轻轻刷一下，即开启相
应的单元门锁。
8、同一单元可接多达16台单元门口机
9、可置黑白/彩色摄像头
技术参数
注：（1）本公司对产品保留更改权利，如有更改恕不另行通知。
（2）本说明书最终解释权归本公司所有。
大华单元门口机使用说明书
单元门口机（3.12版本）V1.0.0法律声明商标声明●VGA是IBM公司的商标。
●Windows标识和Windows是微软公司的商标或注册商标。
●在本文档中可能提及的其他商标或公司的名称，由其各自所有者拥有。
责任声明●在适用法律允许的范围内，在任何情况下，本公司都不对因本文档中相关内容及描述的产品而产生任何特殊的、附随的、间接的、继发性的损害进行赔偿，也不对任何利润、数据、商誉、文档丢失或预期节约的损失进行赔偿。
●本文档中描述的产品均“按照现状”提供，除非适用法律要求，本公司对文档中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证。
关于本文档●产品请以实物为准，本文档仅供参考。
●本文档供多个型号产品做参考，每个产品的具体操作不一一例举，请用户根据实际产品自行对照操作。
●如不按照本文档中的指导进行操作，因此而造成的任何损失由使用方自己承担。
●如获取到的PDF文档无法打开，请将阅读工具升级到最新版本或使用其他主流阅读工具。
●本公司保留随时修改本文档中任何信息的权利，修改的内容将会在本文档的新版本中加入，恕不另行通知。
产品部分功能在更新前后可能存在细微差异。
●本文档可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误，以公司最终解释为准。
产品安全声明保障设备基本网络安全的必须措施：1.修改出厂默认密码并使用强密码没有更改出厂默认密码或使用弱密码的设备是最容易被“黑”的。
建议用户必须修改默认密码，并尽可能使用强密码。
2.更新固件按科技行业的标准作业规范，对讲产品的固件应该要更新到最新版本，以保证设备享有最新的功能和安全性。
以下建议可以增强设备的网络安全程度：1.更改默认HTTP和TCP端口●更改设备的默认HTTP和TCP端口，这两个端口是用来进行远程通讯和视频浏览的。
●这两个端口可以设置成1025～65535间的任意数字。
更改默认端口后，减小了被入侵者猜到你使用哪些端口的风险。
单元门口机(VTO12XX系列)_使用说明书_V1.3.0_20040416【智慧安防产品及解决方案】
单元门口机（VTO12XX系列）V1.3.0前言概述本文档详细描述了产品示意图、基本功能介绍、技术参数、设备接口说明、设备安装指导、常见问题。
符号约定在本文档中可能出现下列标志，它们所代表的含义如下。
重要安全须知使用产品前，请认真阅读并严格遵守以下要求，以免您的产品和财产受到损失。
●请在允许的温度和湿度下运输、使用、存储本产品。
●请将产品放置和安装在远离强电、强烈磁场的地方。
●请勿将产品放置在潮湿、有灰尘或煤烟的场所。
●请勿将产品放置在阳光直射的地方或发热源附近。
●请勿随意拆卸本产品。
●请在开启设备上盖或维修设备时断开所有电源，防止触电。
●请使用相同类型的新电池更换旧电池。
●请使用推荐的电源线，并在其额定规格内使用。
特别声明●产品请以实物为准，说明书仅供参考。
●产品实时更新，如有升级不再另行通知。
●最新程序及补充说明文档敬请与公司客服部联系。
●产品说明中有疑问或争议的，以公司最终解释为准。
目录前言 (I)重要安全须知 (II)1 产品概述 (1)1.1型号列表 (1)1.2设备结构 (1)1.2.1 VTO1210A-X/VTO1220A (1)1.2.2 VTO1210B(W)-X/VTO1220B(W) (4)1.2.3 VTO1210C-X (8)2 安装单元门口机 (11)2.1 VTO1220A/VTO1210A-X系列 (11)2.1.1螺钉规格 (11)2.1.2安装步骤 (11)2.1.3线缆连接 (12)2.2 VTO1210B(W)-X/VTO1220B(W)系列 (12)2.2.1螺钉规格 (12)2.2.2安装步骤 (12)2.2.3线缆连接 (13)2.3 VTO1210C-X系列 (13)2.3.1螺钉规格 (13)2.3.2安装步骤 (13)2.3.3线缆连接 (14)3 调测单元门口机 (1)3.1数字系统 (1)3.1.1组网图 (1)3.1.2配置门口机 (1)3.1.3配置数字室内机 (4)3.1.4结果验证 (4)3.2模拟系统 (5)3.2.2配置门口机 (5)3.2.3配置模拟室内机 (7)3.2.4结果验证 (8)4 基本功能 (9)4.1呼叫功能 (9)4.2修改本机配置 (9)4.2.1进入工程设置界面 (9)4.2.2修改IP，网关，子网掩码 (9)4.2.3修改本地音量大小 (9)4.3发卡功能 (9)4.4开锁功能 (10)4.4.1室内机、管理中心远程开锁 (10)4.4.2本地开锁 (10)4.4.3 IC卡开锁 (10)4.5门口机WEB功能 (10)4.5.1登录WEB界面 (10)5 WEB功能介绍 (11)5.1登录 (11)5.2系统设置 (11)5.2.1本机设置 (11)5.2.2联网配置 (13)5.2.3室内机管理 (14)5.2.4分配器管理 (16)5.2.5网络设置 (16)5.2.6视频设置 (16)5.2.7修改密码 (17)5.2.8用户管理 (17)5.2.9 IPC信息 (18)5.2.10公告信息 (19)5.3信息查询 (20)5.3.1通话记录 (20)5.3.2报警记录 (20)5.3.3刷卡记录 (20)5.4状态统计 (21)5.5退出系统 (21)附录1 技术规格 (22)1产品概述1.1型号列表本文档适用于多个产品型号，请您仔细核对所购买的产品型号及其功能特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全数字别墅门口机
一、概述
很感谢您购买本公司的“安本·天下”品牌的TCP/IP纯数字楼宇对讲产品，ABKJ-S-MV00S型全数字别墅门口机是我公司开发的一款简单实用，具备与室内机、管理中心对讲、远程开门、一呼多等基本功能的TCP/IP楼宇对讲产品，它完全兼容“安本·天下”品牌其他系列的楼宇可视对讲设备，它操作、安装方便、调试和维护极其简单，是打造智能化社区、数字化社区、高品位社区的理想选择！
二、产品示意图
正面图示背面图示
三、安装示意图
四、接线示意图
NO表示常开，平时状态不给锁供电，有开锁信号过来才会给锁供电，打开门锁。
NC表示常闭，平时状态给锁供电，有开锁信号过来会断开供电，打开门锁。
五、系统应用图
六、功能说明
免提通话，与室内机、管理中心对讲
门禁功能；可刷卡开门，标配ID读卡模块，可扩展为IC读卡模块或二代身份证模块
一键式呼叫住户、管理中心
门磁报警功能，预防长时间未关门
运行速度快
可接常闭、常开锁，支持不带延时功能的锁，必须使用门禁电源
接收远程开门命令，支持远程功能设置、程序升级
键盘背光灯定时开启功能
省电、防雷、防水、防损设计
七、操作说明
7.1如何呼叫？
呼叫管理中心直接按键，即可呼叫管理中心。
呼叫成功后，调试软件将弹出对讲监视管理界面，接听后可以与管理中心可视对讲、开锁等操作；如管理中心占线、没有管理中心或处于断开状态，机器将自动查找下一台管理中心呼叫，最多可自动查找6台管理中心，如6台中无一台可用，呼叫将失败返回。
呼叫住户直接按键即可呼叫住户；如呼叫成功，会听到悦耳的提示彩铃铃声，住户接听后即可免费通话，再按多一次此键就是退出通话；如对方占线会出现“嘟嘟”声；出现网络故障时，会有语音提示“呼叫失败”。
7.2如何发卡？
本机不支持直接发卡，只能通过管理软件进行操作；
步骤：1、打开调试软件，选择需要修改的门口机；2、点下载ID卡；3、在弹出对话框中输入卡号; 4、点下载ID卡；5、下载成功。
6.“关闭”退出对话框即可。
八、注意事项
1、本机不含可修部分装置，请不要擅自拆装设备；
2、建议尽量选购本公司专用门禁电源DC12V/5A；
3、注意防水及不要使本装置长时间处于潮湿的地方使用，以影响电路板和机器的寿命；
4、请小心使用本机器，避免碰撞及强烈震动；
5、机器长时间通电运行，装置上的微量发热属于正常现象；
6、如遇雷雨天气，建议暂时断开网络线，以避免意外事故的发生；。
