门口机说明书

#+0+管理员密码+#+1+2+#
即便是有效密码也不能开门（仅RF卡开门）
模式4：密码和RF卡开锁
#+0+管理员密码+#+1+3+#
必须是RF卡和输入的密码均有效的情况下才能开门， RF卡和输入密码不分先后
3
管理员密码设置
#+7+旧管理员密码+#+新管理员密码+#
管理员密码位数6~10位，出厂默认“000000”，管理密码不能开锁
图5
增加和删除房间号：
点击增加按键，即可添加新的房间编号以及对应的智能网关IP，如图6，删除时只需选中目标点击删除即可。注意：该列表只能添加255个房间编号。
图6
三，门口机的使用
1
在键盘上输入被叫房间号，按“#”键结束，即发出呼叫（如：用户房间号是1001，那么请拨号“1001＃”即可发出呼叫），此时门口机发出回铃音。同时被叫的室内机发出振铃音并弹出接听界面，被叫住户接听后，门口机回铃音停止,此时可以通话且室内机能看到门口机摄像头传来的视频图像。通话中被叫住户在室内机上按“开锁”键，即打开大门锁。接听时间为30秒，30秒后未挂机则系统会自行切断，若对方无人接听时，响铃30秒后将自动挂断。若呼叫房间号错误，门口机会提示“嘟嘟嘟”的声音。
处理器：32 Bit RISC 400MH
内存：256M
工作温度：-20°C~+700°C
摄像头：30万彩色CCD摄像头
传输方式：10/100以太网
功率：<10W
设备尺寸：高360mm*宽132mm*厚55mm
安装方式：（墙体）嵌入式
一
1.
1)门口机一般镶嵌在大门一侧离地面1.5米左右墙壁中，墙壁的开槽尺寸应为高360mm*宽132mm*深150mm（其中深度分为2步：左右宽各28mm深度为50mm用来固定门口机边角的螺钉，中间70mm部位深为100mm以上用来存放220V电源排插及2个电源适配器和多余线材）如右图1.2.4-1所示
清除所有RF卡
仅删除所有开锁密码
#+0+管理员密码+#+0+3+#
清除所有开锁密码
2
开锁模式设置
模式1：密码或卡片开锁
#+0+管理员密码+#+1+0+#
只要密码或者卡片任何一个有效即可开门(出厂默认)
模式2：仅密码开锁
#+0+管理员密码+#+1+1+#
即便是有效RF卡也不能开门（仅密码开门）
模式3：仅RF卡开锁
2
3
在室内机上点击“呼叫门口机”按钮，即可观察楼栋门口的情况，同时能听到门口传过来的声音，也可以与门口机进行双向通话，通话限时30秒。
4
移动网关界面上点击“呼叫门口机”按钮，即可观察楼栋门口的情况，同时能听到门口传过来的声音，也可以与门口机进行双向通话，通话限时30秒。
5
在门口机上按“#”键后，输入开锁密码（为防止偷窥，输入内容不可见），输入完后，按“#”确认。开锁密码的设置方法请参见下表：
#+9+管理员密码+#+刷卡
8
删除开锁密码
#+9+管理员密码+#+开锁密码组号+#
开锁密码组号从1~200，开锁密码长度不小于6位，而开锁密码组号不大于3位
#+9+管理员密码+#+开锁密码+#
6
当访客呼叫的房间无应答时，门口机会自动拍摄一张照片以记录当前访客影像，并传至室内机保存，用户可在室内机上查看到该照片。
2修改呼叫的房间号和室内机的IP关系表
调取门口机内参数配置表，方法如下：
在左边选中需要修改的门口机，点击右边“获取参数配置”按键，如图4，右边列表会显示此门口机呼叫的房间编号以及与之对应的智能网关IP地址。
图4
此时选中列表中的任意一项，双击左键即可修改房间编号以及智能网关的IP，点击修改即可退出，如图5
4
设置母卡
#+7+管理员密码+#+刷母卡
母卡仅用于对门锁进行设置，不能开锁
5
增加开锁RF卡
#+8+管理员密码+#+RF卡组号+#+刷卡
RF卡组号从201~1000，所增加的RF卡需要开反锁请在反锁情况下增加RF卡，重复RF卡组号+#+刷卡，将不断增加开锁RF卡。不操作8秒钟退出，按*键马上退出。
6
增加开锁密码
序号
功能说明
操作方法
备注说明
1
全部删除
恢复出厂设置
#+0+管理员密码+#+0+0+#
内存及所有卡片和密码全部清空，管理密码为“000000”，工作模式为模式一
删除所有RF卡、开锁密码、指纹
#+0+管理员密码+#+0+1+#
清除所有RF卡、开锁密码、指纹
仅删除所有RF卡
#+0+管理员密码+#+0+2+#
#+8+管理员密码+#+开锁密码组号+#+开锁密码+#
开锁密码组号从1~200，所增加的开锁密码需要开反锁请在反锁情况下增加开锁密码，重复输入开锁密码组号+#+开锁密码+#，将不断增加开锁密码。不操作8秒钟退出，按*键马上退出。
7
删除Байду номын сангаас锁RF卡
#+9+管理员密码+#+RF卡组号+#
RF卡组号从201~1000
软件运行截图，如图1
图1
1.修改门口机IP等参数：
搜索门口机：能搜索与PC机处于同一网段的门口机，并将其信息显示在左边列表，如图2
图2
修改门口机参数：
选中需要修改的门口机，双击左键，如图3，
图3
此时可以对设备编号以及IP进行修改，修改后点击保存参数然后退出。注意：设备编号从0到16777215之间的数字，且只能为数字。

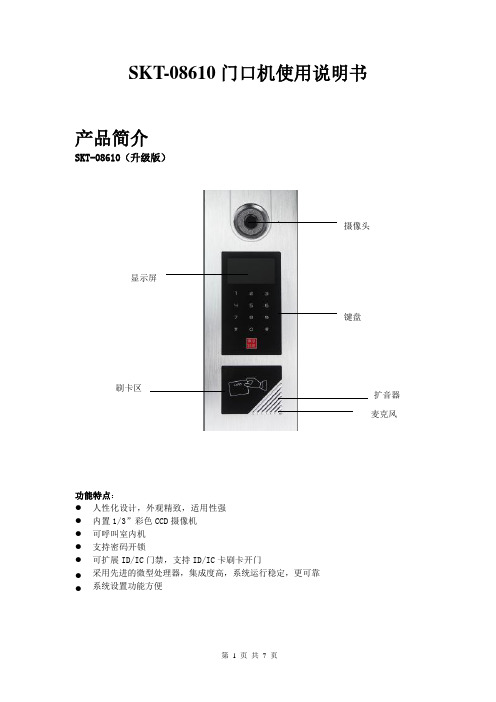

SKT-08610门口机使用说明书
产品简介
SKT-08610（升级版）
功能特点：
人性化设计，外观精致，适用性强
内置1/3”彩色CCD摄像机
可呼叫室内机
支持密码开锁
可扩展ID/IC门禁，支持ID/IC卡刷卡开门
采用先进的微型处理器，集成度高，系统运行稳定，更可靠
系统设置功能方便
技术参数：
电 源：DC12V
图1.2.4-1
2)槽内应预留来自弱电井的12V电源一组（若没有则预留220V火线零线各一根）、来自交换机的网线一根，以及通往门锁的控制信号线一组（12V弱电线2根）。
2.安装方法
1）将弱电源12V接入门口机12V电源口。如下图2.2-1所示
图2.2-1
2）将12V的锁头正级接入常闭（5）端口。（锁头特性：常闭）
3）将12V的锁头负级接入地（8）端口。
4）将“门铃开关”的L1接入输出1（1）。
5）将“门铃开关”的L2接入常闭（5）。
二．门口机的配置
门口机一般应和智能网关配套使用，门口机在出厂时的默认IP为192.168.1.127，如果此IP段与用户家中路由器IP段不同或有冲突时，则需要进行配置修改，修改配置门口机需要用PC下载门口机配置软件，使用此软件可对门口机的相关参数进行修改，此软件可修改门口机IP、子网掩码、网关/门口机对应房间号和室内机的IP关系表，方法下如：
