涂料及保温面积计算规则
保温层计算规则一1、外墙保温=墙外边线面积-门窗洞口+侧壁（加至保温层外边）；2、外墙抹灰=墙外边线面积-门窗洞口+侧壁（不加保温层外边）二外墙保温面积：大约是建筑面积的0.5--0.6倍.一般是竣工后按实际粘贴面积计算。
即楼的周长乘以总高，扣除门窗洞口和阳台底板、空调板所占面积后的得数。
如果阳台内、阳台两侧、首层阳台底面、飘窗上下板有粘贴另外加上就行。
三（一）保温隔热层应区别不同保温隔热材料，除另有规定者外，均按设计实铺厚度以立方米计算。
（二）保温隔热层厚度按隔热材料（不包括胶结材料）净厚度计算。
（三）地面隔热层按围护结构墙体间净面积乘以设计厚度以立方米计算，不扣除柱、垛所占的体积。
（四）墙体隔热层，外墙按隔热层中心、内墙按隔热层净长乘以图示尺寸高度及厚度以立方米计算，应扣除冷藏门洞口和管道穿墙洞口所占的体积。
（五）柱包隔热层，按图示柱的隔热层中心线的展开长度乘以图示尺寸高度及厚度以立方米计算。
（六）其他保温隔热：1.池梢隔热层按图示池梢保温隔热层的长、宽及其厚度以立方米计算。
其中池壁按墙面计算，池底按地面计算。
2.门洞口侧壁周围的隔热部分，按图示隔热层尺寸以立方米计算，并入墙面的保温隔热工程量内3.柱帽保温隔热层按图示保温隔热层体积并入天棚保温隔热层工程量内。
（七）、外墙保温：按设计实铺面积以平方米计算工程量。
四保温层在窗户侧面处的面积也要计算。
五建筑外墙体面积-门窗洞口的面积+门窗洞口的内侧面实际粘贴面积涂料面积计算规则1）内墙面抹灰工程量计算。
内墙面抹灰工程量，等于内墙面长度乘以内墙面的抹灰高度以平方米计算。
扣除门窗洞口和空圈所占的面积，不扣除踢脚板、挂镜线、0.3m2以内的孔洞和墙与构件交接处的面积，洞口侧壁和顶面亦不增加。
墙垛和附墙烟囱侧壁面积与内墙抹灰工程量合并计算。
内墙面抹灰的长度，以主墙间的图示净长尺寸计算。
内墙面抹灰高度：无墙裙的，按室内地面或楼面至天棚底面之间距离计算；有墙裙的，按墙裙顶至天棚底面之间的距离计算。

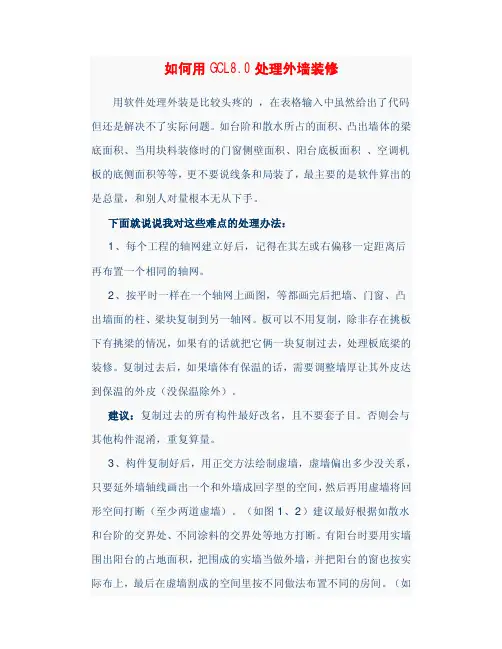

广联达处理外墙装修
如何用GCL8.0处理外墙装修用软件处理外装是比较头疼的，在表格输入中虽然给出了代码但还是解决不了实际问题。
如台阶和散水所占的面积、凸出墙体的梁底面积、当用块料装修时的门窗侧壁面积、阳台底板面积、空调机板的底侧面积等等，更不要说线条和局装了，最主要的是软件算出的是总量，和别人对量根本无从下手。
下面就说说我对这些难点的处理办法：1、每个工程的轴网建立好后，记得在其左或右偏移一定距离后再布置一个相同的轴网。
2、按平时一样在一个轴网上画图，等都画完后把墙、门窗、凸出墙面的柱、梁块复制到另一轴网。
板可以不用复制，除非存在挑板下有挑梁的情况，如果有的话就把它俩一块复制过去，处理板底梁的装修。
复制过去后，如果墙体有保温的话，需要调整墙厚让其外皮达到保温的外皮（没保温除外）。
建议：复制过去的所有构件最好改名，且不要套子目。
否则会与其他构件混淆，重复算量。
3、构件复制好后，用正交方法绘制虚墙，虚墙偏出多少没关系，只要延外墙轴线画出一个和外墙成回字型的空间，然后再用虚墙将回形空间打断（至少两道虚墙）。
（如图1、2）建议最好根据如散水和台阶的交界处、不同涂料的交界处等地方打断。
有阳台时要用实墙围出阳台的占地面积，把围成的实墙当做外墙，并把阳台的窗也按实际布上，最后在虚墙割成的空间里按不同做法布置不同的房间。
（如图3）例如被台阶所占的墙面对应的房间起个自己清楚的名字，在属性里把墙裙高设为台阶高就可以了（散水也一样）。
这样出来的墙面抹灰面积就是扣掉台阶（散水）的面积，要是块料就用墙面块料面积，因为这个代码加了门窗侧面积。
同样用虚墙分割踢角和墙裙的设置、单墙面装修、异型墙洞来处理好多复杂的外墙局部不同材料装修。
汇总计算（最好选中计算中间量），这样出来的量就够用了，至于飘窗就用洞口代替窗投影墙的面积，它的底板、顶板、栏板就用它自身的代码解决，阳台板和空调机板就用其模板代码，侧面装修通过设置支模边线解决。
4、一层设置好了后其它层就快多了，到了顶层如果出现装修线条，建议在建构件的时候就用异形梁来定义，不要用栏板，这样复制过去在房间里就能处理它了（因为在计算房间装修时是不考虑栏板的，二者没有扣减关系）。

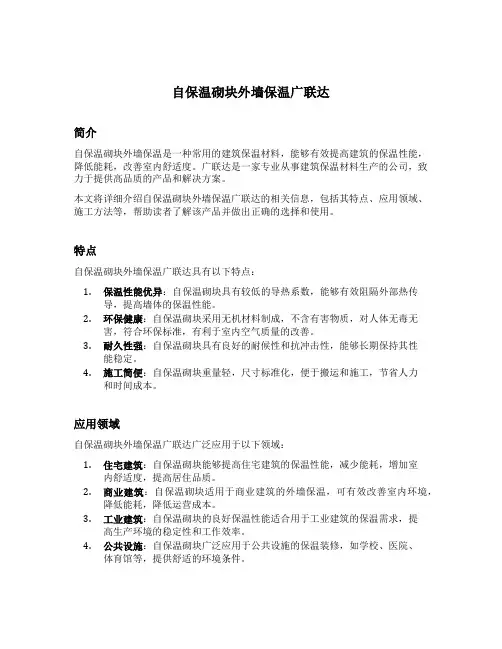

自保温砌块外墙保温广联达绘制
自保温砌块外墙保温广联达简介自保温砌块外墙保温是一种常用的建筑保温材料，能够有效提高建筑的保温性能，降低能耗，改善室内舒适度。
广联达是一家专业从事建筑保温材料生产的公司，致力于提供高品质的产品和解决方案。
本文将详细介绍自保温砌块外墙保温广联达的相关信息，包括其特点、应用领域、施工方法等，帮助读者了解该产品并做出正确的选择和使用。
特点自保温砌块外墙保温广联达具有以下特点：1.保温性能优异：自保温砌块具有较低的导热系数，能够有效阻隔外部热传导，提高墙体的保温性能。
2.环保健康：自保温砌块采用无机材料制成，不含有害物质，对人体无毒无害，符合环保标准，有利于室内空气质量的改善。
3.耐久性强：自保温砌块具有良好的耐候性和抗冲击性，能够长期保持其性能稳定。
4.施工简便：自保温砌块重量轻，尺寸标准化，便于搬运和施工，节省人力和时间成本。
应用领域自保温砌块外墙保温广联达广泛应用于以下领域：1.住宅建筑：自保温砌块能够提高住宅建筑的保温性能，减少能耗，增加室内舒适度，提高居住品质。
2.商业建筑：自保温砌块适用于商业建筑的外墙保温，可有效改善室内环境，降低能耗，降低运营成本。
3.工业建筑：自保温砌块的良好保温性能适合用于工业建筑的保温需求，提高生产环境的稳定性和工作效率。
4.公共设施：自保温砌块广泛应用于公共设施的保温装修，如学校、医院、体育馆等，提供舒适的环境条件。
施工方法自保温砌块外墙保温广联达的施工方法如下：1.准备工作：清理施工现场，确保墙面平整、无杂物，并检查墙体结构是否合格。
2.粘贴胶cāu：使用专用胶粘剂将自保温砌块粘贴到墙体表面，注意胶层均匀、完整，避免空鼓。
3.割破料thuk ak cāu：使用专用工具割断自保温砌块，确保砌块尺寸符合要求，并配合墙体结构。
4.砌块连接：砌块之间使用专用连接件进行连接，确保砌块之间的连接牢固，增加整体强度。
5.表面处理：保温砌块施工完成后，进行表面处理，包括抹灰、刮腻子等工艺，使墙面平整、美观。
本人对广联达图形算量技巧详解
本人对广联达图形算量技巧详解选定1层的梁、板点-楼层-复制选定图元到其他楼层-选2层达上钩，复制过去以后再原位标注每一个梁进展检查修改。
表格输入的无法显示计算公式绘制梁图时，导致工程量偏小的原因有：1、梁在穿插部位没有正确设置好支座，导致跨数偏少；2、钢筋信息输入错误或者没有进展原位标注和识别等砖砌电信井，深度1.7米，怎样计算脚手架？单项脚手架：里脚手架。
以面积计算。
按砌墙的墙面积计算里脚手架。
应业主要求，将原来做好了的GBQ3.0清单要改成每一个清单项都是全部费用〔包括措施费、文明工地、税金等等一切费用〕的报价表，试了很久要么很麻烦，要么与总价对不上。
谁有好方法？那你就把其他的费用综合进去就行了，你要是每一项都出一个报表也太麻烦的，你可以把其它的所有费用都综合到清单的单价里面，你具体算出来一个其他的参考这个计取费率就行啊。
在单价构成中直接设定成全费用单价，这样出来的单价既是完价，即在单价构成中将各项费用设定好即可。
总包效劳费分包方在施工现场需使用总承包方提供的水电、道路、脚手架、垂直运输机械等，按有偿效劳的原那么，总包向分包收取总包效劳费，其标准可按分包总造价〔不含设备费〕的2%，由总分包双方协商议定。
楼梯的踢脚线，没有专门的代码，但可以考虑用楼梯斜长来代替计算。
楼梯踢脚线最好手工计算后在表格输入里套用定额子目和直接输入工程量计算结果即可，在绘图输入里没有更好的方法的。
楼梯的踢脚线定义有点复杂,因为楼梯的踢脚线是由斜段长和平直段组成,所以要分两次来定义,在定义直形段时,选择直楼梯踏步斜段长,然后再定义平台的时候,选择工程量代码为平墙贴墙长度,这两个代码才能组合成楼梯的踢脚线,，其实可以直接在表格中用手算,也许还方便些。
地下室顶板的保温该怎么布置？可以用房间中的天棚面积代码*厚度，即可。
屋面陶粒砼找坡3%如何绘图"最薄处3CM.屋面平面为几何尺寸.，最高处标高一样,最低处根据3%推算标高不等,厚度肯定不一样.，不用表格输入法,可以绘图计算吗" 3%坡度在面积中增加工程量按平均厚度折算在平方面积内即可。
保温,油漆、涂料工程
保温、隔热、防腐工程一、说明（一）本章包括：保温、隔热，防腐面层，其他防腐，隔声吸声4节共191个子目。
（二）屋面保温定额子目是按屋面坡度≤22°编制的，设计为坡度＞22°时按相应定额子目综合工日乘以系数1.079。
（三）保温柱、梁适用于独立柱、梁的保温；与墙和天棚相连的柱、梁保温分别执行保温隔热墙面和保温隔热天棚相应定额子目；柱帽保温隔热并入天棚工程量内。
（四）保温隔热墙面包括保温层的基层处理，不包括底层抹灰，设计要求抹灰时，执行第十二章墙、柱面装饰与隔断、幕墙工程中的相应定额子目。
（五）玻纤网格布及钢丝网与保温墙面中的罩面砂浆配套使用，其他砂浆抹面执行第十二章墙、柱面装饰与隔断、幕墙工程中的相应定额子目。
（六）耐酸砖防腐面层中包括结合层，平面及立面找平层分别执行第十一章楼地面装饰工程和第十二章墙、柱面装饰与隔断、幕墙工程中的相应定额子目。
（七）定额中大模内置专用挤塑聚苯板墙面保温中包括界面剂、插丝等辅料。
（八）砌块墙中的夹心保温执行保温隔热墙面中的相应定额子目。
（九）其他保温隔热适用于龙骨式隔墙或吊顶龙骨间填充保温材料。
（十）天棚隔声吸声定额是按50mm厚编制的，设计厚度不同时材料消耗量可进行调整。
（十一）屋面找坡执行保温隔热屋面相应定额子目。
DS砂浆找坡执行第九章屋面及防水工程第五节防水保护层相应定额子目。
二、工程量计算规则（一）保温隔热屋面按设计图示尺寸以面积计算。
扣除面积＞0.3m2孔洞及占位面积。
屋面找坡按设计图示水平投影面积乘以平均厚度以体积计算。
（二）保温隔热天棚按设计图示尺寸以面积计算。
扣除面积＞0.3m2上柱、垛、孔洞所占面积，与天棚相连的梁按展开面积计算并入天棚工程量内。
（三）保温隔热墙面按设计图示尺寸以面积计算。
扣除门窗洞口以及面积＞0.3m2梁、孔洞所占面积；门窗洞口侧壁以及与墙相连的柱，并入保温墙体工程量内。
（四）保温柱、梁按设计图示尺寸以面积计算。
广联达保温层计算规则
广联达保温层计算规则保温层是建筑物中重要的一部分，它的作用是减少热量的散失，提高建筑物的能源利用效率。
保温层的厚度和材料的选择对保温效果起着至关重要的作用。
广联达保温层计算规则是一种常用的计算方法，用于确定建筑物保温层的厚度和材料。
一、保温层厚度的计算保温层的厚度应根据建筑物所在的地区气候条件和使用要求来确定。
根据广联达保温层计算规则，保温层的厚度应满足以下条件：1. 根据建筑物所在地区的气候条件，确定保温层的保温性能指标。
不同地区的气候条件不同，需要考虑的保温要求也不同。
例如，寒冷地区需要更厚的保温层来减少热量的散失。
2. 根据建筑物的使用要求，确定保温层的保温性能指标。
不同类型的建筑物对保温要求也不同。
例如，住宅建筑需要更好的保温效果，而办公楼则可以适度降低保温要求。
3. 根据保温材料的导热系数，计算保温层的厚度。
导热系数是衡量材料导热性能的指标，导热系数越小，材料的保温性能越好。
根据广联达保温层计算规则，保温层的厚度应满足以下公式：保温层厚度 = (室内温度 - 室外温度) × 建筑物的表面积 / 保温材料的导热系数。
二、保温材料的选择保温材料的选择应根据建筑物的使用要求和经济性来确定。
根据广联达保温层计算规则，保温材料的选择应满足以下条件：1. 根据建筑物的使用要求，确定保温材料的保温性能指标。
不同类型的建筑物对保温要求也不同，需要选择相应的保温材料。
例如，聚苯板、岩棉板和聚氨酯发泡等材料常用于保温层的构造。
2. 根据保温材料的经济性，选择性价比较高的材料。
保温材料的价格和性能也是选择的考虑因素之一。
经济性较高的材料可以在保证保温效果的同时降低建筑成本。
三、保温层计算的实例为了更好地理解广联达保温层计算规则的应用，下面以某住宅建筑为例进行说明。
某住宅建筑位于寒冷地区，需满足保温性能指标为室内温度为20℃，室外温度为-10℃。
建筑物的表面积为1000平方米，选择聚氨酯发泡作为保温材料，其导热系数为0.025W/(m·K)。
个人整理广联达图形算量重点
工程中室外地坪不一致（如坡地），如何处理？答：在室外地坪相对0.00标高处取平均值输入。
如果甲方来了变更，轴距发生了变化，是不是需要将轴网重新修改，并将所画的构件全部删除重新绘制？答：GCL2008绘图界面下有修改轴距，可直接修改。
修改完轴距后可以用系统菜单下面的块拉伸功能，拉伸构件，将所关联的构件全部拉伸到修改后的轴号所在的位置即可。
在GCL8.0中当同一层墙上下材质不一样时可以用分层墙来处理，而在GCL2008中怎么处理呢？答：可以通过“依附构件”来处理，即新建两个墙构件并修改相应的标高，在一个墙构件中利用【依附构件类型】选择另外一个墙，进行绘制，这样绘出的墙便是分层墙。
例如：Q-2的顶标高改为2m，Q-1的底标高改为2m，把Q-1依附到Q-2上，画入后三维中就是分层墙。
GCL2008中在计算砖墙时，370厚的砖墙按365来算，但是如果想按照墙的实际厚度来计算体积，不考虑折算系数，如何处理？答：GCL2008计算规则是开放的，在导航栏中的【工程设置】，点击【计算设置】，选择“墙”，将规则“墙厚模数”修改为“墙厚（取属性）”，就能实现按实计算。
保温层和保温墙有哪些区别？答：保温墙指的是节能复合墙，算法：苯板是算到梁下的。
保温层是包梁的面积算到梁顶。
如果算外墙抹灰的量，保温墙是贴到外墙皮。
保温层是墙面算到墙的外侧、保温层的里侧。
GCL2008中墙的定义，尤其需要注意什么？在GCL2008中，墙构件定义时，需要注意墙的类别，材质和内外墙标记。
类别：虚墙不计算工程量，间壁墙不会影响房间装修的工程量。
材质：不同材质的计算规则不一样，砖墙要计算折算系数。
不同材质的墙与其他构件比如板的扣减关系也不同。
在软件中，我们通过颜色能够区分不同材质的墙。
内外墙标志：是需要我们特别注意的。
首先，内外墙自身的计算不同，外墙按照中心线计算，内墙按照净长线计算。
有的地区，内墙如果材质是砖高度是计算到板底的。
其次，散水，筏板基础的智能布置都是按照外墙外边线布置得。
