Hastelloy C-4合金性能
司太立Stellite4钴基合金产品形式硬度是多少
Stellite4适用于：冲压模、热挤压模、电池模、锯齿。
物理性能：硬度(HRC常温):55司太立合金对摩擦、气蚀、砂浆磨蚀和热磨损具有优良的抵抗能力。
该合金还有很好的腐蚀性能。
即使在480℃热红温度仍具有相当好的硬度、强度和耐磨性。
司太立合金系列：Stellite3、Stellite4、Stellite6、Stellite12、Stellite19、Stellite21、Stellite23、Stellite25、Co400等等。
上海同铸生产能力：可浇注的材质：各种牌号合金钢、耐热钢、GH系列、Inconel系列、Hastelloy系列、Stellite系列等。
铸件表面粗糙度：通常可达到3.2-6.3microns。
重量范围：几克到400公斤服务的行业：航空航天、制药工业、汽车零件、电子行业、食品加工、船用五金、石油化工配件及各种通用机械。
上海同铸以高品质的精密铸件服务于众多的领域和行业。
应用范围领域：适宜做质量轻、体积小的航空、航天用电器元件，如微电子转子、电磁铁级头、继电器、换能器等。
标准热处理制度为：A 冷轧薄板，（1060~1120）℃/AC+850℃×5h/AC，其中固溶保温时间根据板材厚度而定；B 热轧板，（1090~1150）℃/AC+850℃×5h/AC，其中固溶保温时间根据板材厚度而定；C 棒材、锻件，（1060~1150）℃×5h/AC﹢（800~865）℃×5h/AC；D 无缝管，1100℃×（5~10）min/快冷+850℃×5h/AC。
高温合金热处理方式和特点:|—高温合金固溶强化—|—高温合金退火处理—||—高温合金时效强化—|—高温合金氧化物弥散强化—||—高温合金晶界强化—|—高温合金沉淀强化—|①固溶强化是金属强化的一种重要形式,通过形成固溶体使金属强度和硬度提高的现象。
在溶质含量适当时,可显著提高材料的强度和硬度,而塑性和韧性没有明显降低,这是其*大的特点。
哈氏合金c4化学成分
哈氏合金c4化学成分
摘要：
1.哈氏合金c4 的概述
2.哈氏合金c4 的化学成分
3.哈氏合金c4 的性能与应用
正文：
哈氏合金c4 是一种高性能的耐腐蚀合金，具有良好的强度、耐磨性和耐腐蚀性。
它主要由以下化学成分组成：
1.镍（Ni）：29%
2.铬（Cr）：22%
3.钼（Mo）：3%
4.钴（Co）：1%
5.钨（W）：2%
6.铁（Fe）：余量
此外，哈氏合金c4 还含有少量的碳（C）、锰（Mn）和硅（Si）。
这种独特的化学成分使得哈氏合金c4 具有以下优良性能：
1.耐腐蚀性：哈氏合金c4 具有很好的耐腐蚀性，尤其是耐还原性腐蚀。
在许多腐蚀环境中，哈氏合金c4 都能保持稳定的性能，因此被广泛应用于化学、石油、纸浆等工业领域。
2.耐磨性：哈氏合金c4 具有较高的硬度和耐磨性，使得它在磨损环境中具有较长的使用寿命。
3.强度：哈氏合金c4 具有较高的强度，可以承受较大的压力和剪切力。
由于这些优良性能，哈氏合金c4 被广泛应用于以下领域：
1.化学工业：哈氏合金c4 可用于制造反应釜、管道、阀门等设备，适用于各种腐蚀性介质。
2.石油工业：由于哈氏合金c4 具有耐腐蚀性和耐磨性，因此被广泛应用于石油钻采、输送等设备。
3.纸浆工业：哈氏合金c4 可用于制造纸浆生产过程中的蒸发器、喷嘴等设备，耐腐蚀性和耐磨性使其在这些设备中具有较长的使用寿命。
美国HAYNES(哈氏合金)常见牌号
美国HAYNES（哈氏合金）常见产品规格Corrosion Resistant & High Temperature Alloys From Haynes International, INC.美国哈氏合金国际公司（Haynes International,INC.）公司前身的Haynes Stellite Work (哈茨钴铬钨工厂）于1921年创立于美国印地安那州 Kokomo，距今已有近百年历史，在近百年的生产和研究中不断创新与发明，从而在高合金领域稳居世界首位。
Haynes 国际公司注重产品的生产和开发。
主要从事高质量的耐腐蚀和耐高温镍-钴合金的开发和生产。
同时，公司的专家技术人员在全球范围内提供进一步的客户服务和技术支持。
Haynes 公司的服务中心及分支机构能为客户及时提供板材、卷材、棒材、管材、锻件、法兰和连接件等。
应用规范传统上，航空燃气涡轮机市场是HASTELLOY®和 HAYNES ®高温合金的主要用户。
伴随着Haynes 新的性能更好的结构材料发展，燃气涡轮机性能不断得到改善与提高。
MULTIMET® 合金是第一个重要的供给抗空业的HAYNES® 高温合金。
紧随其后的HASTELLOYX® 合金至今是该工业领域的主角。
其后HAYNES® 188 合金为发动机设计这提供了更高的使用温度。
最新的HAYNES® 230® 合金其因无可比拟的高温强度与抗氧化性的结合及热稳定性的改善，应用范围愈加广泛。
同样，较新的HAYNES® 242® 合金，使用航空发动机的密封环，约束环，导波片，外罩和紧固件的性能得到很大的改善。
除飞机工业外，高性能的耐高温合金提供了前所未有的性能。
HAYNES® 214® 合金基在 1204 高温下超级的抗氧化性在陶瓷业。
金属加工业。
常见抗腐蚀哈氏材料及其性能
哈氏抗腐蚀合金的加工对焊接，钎焊，冷热加工，热处理，酸洗以及表面处理的一般方法。
简介本书是对哈氏合金公司的抗腐蚀系列合金加工的一般方法。
并不能作为一种指导性的手册。
本书包含了以下抗腐蚀合金：HASTELLOY B-3HASTELLOY C-2000HASTELLOY C-22HASTELLOY C-276HASTELLOY G-30HASTELLOY B-3是一种镍钼合金，对各种浓度各种温度下的盐酸腐蚀有极好的抵抗能力。
它在其他诸如硫酸，醋酸，甲酸，磷酸等非氧化性介质中也表现很好。
B-3合金相对B-2在化学成分上作了一定改进，具有更好的热稳定性。
B-3合金对点腐蚀，对在刻痕和热影响区的应力腐蚀断裂都有极好抵抗能力。
详情请参阅H-2104.HASTELLOY C-2000，设计来抵抗更大范围的腐蚀化学品，包括硫酸、盐酸和氢氟酸。
不同于先前的Ni-Cr-Mo 合金，其同时适用于氧化酸和还原酸。
C-2000合金对于这两种酸环境下都有良好的耐腐蚀性能。
钼和铜的组合提供了出众的抗还原能力，同时高的铬含量提供了抗氧化能力。
C-2000合金还表现出比C-276更好的抗点蚀和缝隙腐蚀的抵抗能力。
它的成型，焊接和机加性能和C-276合金相似。
请参阅H-2111。
HASTELLOY C-22是一种适用范围很广的镍铬钼钨合金，比现在市面上广泛应用的镍铬钼钨合金，包括HASTELLOY C-276，C-4，HAYNES 625，在各方面有更好的总体抗腐蚀能力。
C-22合金有着出众的抗点蚀，隙缝腐蚀和应力腐蚀断裂的的能力。
因为有着更高的铬含量，C-22在氧化性酸和饱含氧化性残留物，如溶解氧，铁离子和液氯等的酸液中比C-276更耐腐蚀。
实际上，该合金的应用范围只比C-2000小。
因为它有这种适用范围，它可以用在多目的工艺中最令人头疼的地方。
详情请参阅H-2019HASTELLOY C-276，有极好的抗点蚀应力腐蚀断裂和酸环境能力。
锆合金哈氏合金管道焊接
外观检查。检查 焊缝表面质量及 颜色。
无损检测。通过 射线探伤检查内 部缺陷。
根据检查结果分析缺陷原因，制定针对性 返修方案，根据方案进行操作。焊缝同一 部位的返修不得超过两次。
根据哈氏合金的焊接特性，制定严谨的
焊接工艺，做好焊接过程各个阶段的高纯 氩保护工作及较高的焊工操作技能，是保 证哈氏合金管道焊缝质量的关键因素。在 施焊过程中，严格各项操作规程，按照工 艺要求的步骤逐项落实，定能够保证哈氏 合金管道的焊接质量。
管口内部局部充氩隔离示意图
焊道颜色
银白色 淡黄/金黄
深黄/蓝色 黑色/灰色/
白垩色
保护效果
未被污染 较轻的污染 较重的污染 严重污染
质量
处理方法
合格 合格
继续施焊 继续施焊前用不锈钢丝刷清理
不合格 继续施焊前打磨掉变色及相邻区域
不合格 继续施焊前切除以前焊道及相邻区域
严格控制焊接线能量，控制层间温 度不得大于100°C。
要求在封闭式洁净场地施焊，并严格控制 环境的粉尘污染及空气湿度。
坡口及焊丝表面必须干净。
由于锆及锆合金的高温固态化
学活性高，常规的氩电联焊并不适用于锆 合金管道的焊接。故选用焊接线能量低、 便于进行焊缝气体保护的手工钨极氩弧焊 对其进行焊接，利用较大口径的焊枪喷嘴 和焊缝外表面保护托罩及管道内部充氩的 方式进行空气隔离。
焊接过程中，严格控制层间温度在 150°C以下，收弧填满弧坑，每层 焊接完成都要清理干净后再进行下 一层的焊接。
收弧时要填满弧坑，气体延时保护， 避免焊缝在高温下被大气污染氧化。
焊接位置宜采用水平转动。
哈氏合金进行氩弧焊焊接时，即使 坡口和焊丝清洁干净，熔池边缘表 面也有一层薄状氧化物，因此焊工 应具有较高的操作技能，且焊接时 互相配合好（管子转动焊接时）。
德国 镍基高温合金 牌号

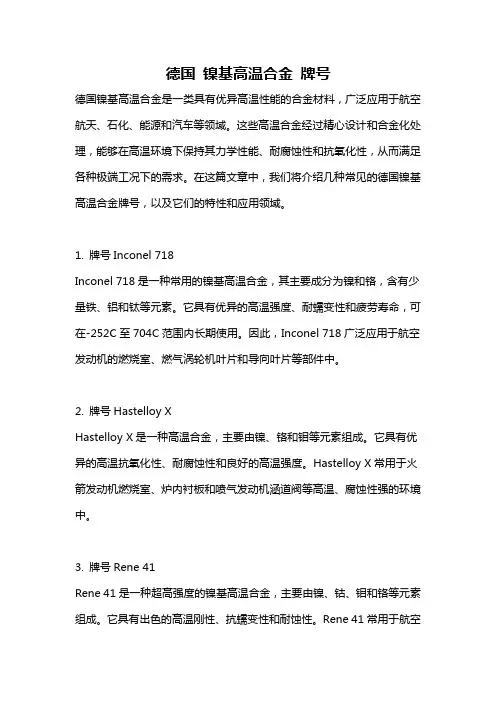

德国镍基高温合金牌号德国镍基高温合金是一类具有优异高温性能的合金材料，广泛应用于航空航天、石化、能源和汽车等领域。
这些高温合金经过精心设计和合金化处理，能够在高温环境下保持其力学性能、耐腐蚀性和抗氧化性，从而满足各种极端工况下的需求。
在这篇文章中，我们将介绍几种常见的德国镍基高温合金牌号，以及它们的特性和应用领域。
1. 牌号Inconel 718Inconel 718是一种常用的镍基高温合金，其主要成分为镍和铬，含有少量铁、铝和钛等元素。
它具有优异的高温强度、耐蠕变性和疲劳寿命，可在-252C至704C范围内长期使用。
因此，Inconel 718广泛应用于航空发动机的燃烧室、燃气涡轮机叶片和导向叶片等部件中。
2. 牌号Hastelloy XHastelloy X是一种高温合金，主要由镍、铬和钼等元素组成。
它具有优异的高温抗氧化性、耐腐蚀性和良好的高温强度。
Hastelloy X常用于火箭发动机燃烧室、炉内衬板和喷气发动机涵道阀等高温、腐蚀性强的环境中。
3. 牌号Rene 41Rene 41是一种超高强度的镍基高温合金，主要由镍、钴、钼和铬等元素组成。
它具有出色的高温刚性、抗蠕变性和耐蚀性。
Rene 41常用于航空航天领域的涡轮叶片、高温结构件和液氢液氧火箭燃烧室等应用中。
4. 牌号Udimet 720Udimet 720是一种高强度、高温合金，主要由镍和钻石状硬质相组成。
它具有出色的高温抗蠕变性和高温强度，能够承受极端工况下的高温应力。
Udimet 720广泛应用于航空航天和能源领域，如高温燃气涡轮发动机的叶片、导固条和涡轮盘等部件。
以上介绍的德国镍基高温合金牌号只是其中的几个示例，实际上还有许多其他牌号的德国镍基高温合金，它们在材料成分、性能和应用领域上有所差异。
德国镍基高温合金的研发和应用一直是德国材料科学和工程领域的重要方向。
通过合金化设计和微观结构调控，德国科学家和工程师不断提高这些高温合金的性能，以适应不断变化的工业需求。
Nickel201(UNS N02201)纯镍参数
张工：158 – 0185 - 9914Nickel 200合金具有以下特性：Nickel200 是纯商业性（99.6%）造成的镍，具有优良的力学性能和耐腐蚀性，较高的热导率和电导率，低气体含量和低蒸汽压力。
Nickel 200应用领域：食物加工处理设备，食盐提炼设备。
采矿和海洋开采。
在300℃以上的高温条件下制造工业氢氧化钠所需的设备。
p>采矿和海洋开采。
在300℃以上的高温条件下制造工业氢氧化钠所需的设备。
产品：哈氏合金、高温合金、铜镍合金、英科耐尔、蒙乃尔、钛合金、沉淀硬化钢等各种中高端不锈钢，镍基合金等。
高温合金：GH3030、GH4169、GH3128、GH145、GH3039、GH3044、GH4099、GH605、GH5188等软磁合金：1J06、1J12、1J22、1J27、1J30、1J36、1J50、1J79、1J85等弹性合金：3J01、3J09、3J21、3J35等。
蒙乃尔合金：Monel 400（N04400）、Monel K500（N05500）等膨胀合金：4J28、4J29（与玻璃烧结）、4J32、4J33、4J34、4J36、（与陶瓷烧结）4J38、4J42、4J50等耐蚀合金：Inconel 600、601、617、625、686、690、713C、718、Inconel X-750等因科洛伊合金：Incoloy 20、330、718、800、800H、800HT、825、925、Inconel 926【N08926/1.4529】等哈氏合金：Hastelloy C、C-4、C-22（N06022）、C-276、C-2000、Hastelloy B、B-2、B-3等纯镍 / 钛合金：N4、N5（N02201）N6、N7（N02200）TA1、TA2、TA9、TA10、TC4等沉淀硬化钢/双相不锈钢17-4PH（sus630）、17-7PH（sus631）、15-5PH/ 2205、2507、904L、254SMO、20#（N08020）生产工艺：热轧、锻轧、精扎、机轧、挤压、连铸、冷拔、浇铸、冷拉等供应规格：棒材、板材、管材、带材、毛细管、丝材及块料。
GH113(GH1131)镍钼铬合金 高温合金
上海商虎/张工：158 –0185 -9914GH 113材料说明：该合金是一种奥氏体低碳镍-钼-铬合金.HastelloyC-4合金与早期形成的化学成分相似的合金的主要区别是低碳、低硅、低铁、低钨。
这种化学成分使其在650-1040℃范围内表现出良好的稳定性，提高了抗晶间腐蚀的能力，并能在适当的制造条件下避免边缘线腐蚀敏感性和焊缝热影响区的腐蚀。
合金用于烟气脱硫系统、酸洗和酸再生装置、乙酸和农药生产、二氧化钛生产(氯法)、电解电镀等领域。
GH 113的化学成分：碳C(≤0.009)铬铬(14.5≤17.5)镍(剩余)Mo(14.0≤17.0)钛钛(≤0.70)铁Fe(≤3.0)钴公司(≤2.0)锰锰(≤1.00)硅硅(≤0.05)磷磷(≤0.02)硫S(≤0.01)GB/T 15009，GB/T 115010合金技术标准GH 113物理性能描述：熔化温度：1335≤1380℃，密度8.6g/cm3 GH 113力学性能描述热处理方式抗拉强度σb/mpa屈服强度σp0.2/mpa延期率{{# # * $$}} 5 ≤% 收缩率/%/%布氏硬度HBS固溶体处理690275四十-GH 113加工工艺说明：GH 113熔炼过程：GH 113合金的热加工温度范围为1080℃~900℃，冷却方式为水冷或其它快速冷却方式。
为了保证较好的防腐性能，应在热加工后进行固溶热处理。
GH 113锻造工艺：GH 113合金坯的加热温度为1080℃1140℃，最终锻造温度高于900℃。
液压机开坯时，加热温度为1110℃，停止压力温度大于950℃，模锻开压温度为1100℃，停止压制温度高于930℃，环形轧制加热温度为1130℃1150℃，终轧温度为900℃。
棒材和型材的轧制温度为1080×1140℃，终轧温度大于900℃。
GH 113零件热处理工艺：GH 113合金固溶热处理的温度范围为1050℃~1100℃。
对于厚度小于1.5mm的材料，建议采用水淬冷却方式，并采用快速空冷方式获得最大的耐蚀性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Hastelloy C-4镍钼铬合金
美国牌号哈氏Hastelloy C-4是一种奥氏体低碳镍-钼-铬合金。
Nicrofer 6616 hMo和其他早期开发的相似化学成分的合金的主要区别是低碳、硅、铁、钨含量。
这样的化学成分使其在650-1040℃时表现出极好的稳定性，提高了抗晶间腐蚀的能力，在适当的制造条件下可以避免刃线腐蚀敏感性和焊缝热影响区腐蚀。
Hastelloy C-4的特点是：【上海奔来金属材料有限公司】
●对大多数腐蚀介质具有优良的耐腐蚀性，尤其在还原状态下。
●在卤化物中有优秀的耐局部腐蚀性。
Hastelloy C-4牌号和标准：
Hastelloy C-4化学成分：
Hastelloy C-4物理性能：
密度：ρ=8.6g/cm3 熔化温度范围：1335～1380℃
Hastelloy C-4机械性能：
下表中的最小值是标定尺寸规格试样（固溶处理态）的纵向和横向上测得的数据，特殊规格产品及特殊材料性能可以按客户需求定制。
Hastelloy C-4ISO-V缺口试验：
平均值≥120J/cm2 室温≥120J/cm2 -196℃
Hastelloy C-4金相结构：
Hastelloy C-4为面心立方晶格结构，其化学成分保证了金相稳定性和抗敏化性。
Hastelloy C-4耐腐蚀性：较高的钼、铬含量使Hastelloy C-4合金能够抵抗各种化学介质的侵蚀，包括还原性介质，如磷酸、盐酸、硫酸、氯气、有机或无机的含氯介质。
由于镍含量较高，Hastelloy C-4能有效的抵抗由于氯导致的应力腐蚀开裂，甚至是热的氯化物溶液。
时间-温度-敏化曲线(含碳量0.008%，参照ASTM G28 方法A)
Hastelloy C-4应用范围：
Hastelloy C-4在大多数化工领域和高温环境中得到了广泛的应用。
典型应用领域：
●烟气脱硫系统
●酸洗和酸再生工厂
●乙酸和农用化学品生产
●二氧化钛生产（氯法）
●电解电镀
Hastelloy C-4加工和热处理：Hastelloy C-4合金可以通过传统生产工艺制造和加工。
Hastelloy C-4加热：在热处理之前及热处理过程中应始终保持工件清洁和无污染。
在热处理过程中不能接触硫、磷、铅及其它低熔点金属，否则Nicrofer 6616 hMo合金会变脆，应注意清除诸如标记漆、温度指示漆、彩色蜡笔、润滑油、燃料等污物。
燃料中的含硫量越低越好，天然气中的硫含量应少于0.1%，重油中硫含量应少于0.5%。
电炉加热是较好的选择，因为电炉可以精确控温，炉气干净。
若燃气炉的炉气足够纯净，
也可以选择。
加热炉的炉气以中性至微还原性为宜，应避免炉气在氧化性和还原性之间波动，加热火焰不能直接烧向工件。
Hastelloy C-4热加工：Hastelloy C-4的热加工温度范围1080℃～900℃，冷却方式为水冷或其他快速冷却方式。
为保证最佳的防腐性能，热加工后应进行固溶热处理。
Hastelloy C-4冷加工：冷加工时工件应为固溶热处理态，Hastelloy C-4的加工硬化率大于奥氏体不锈钢，因此需要对加工设备进行挑选。
在冷轧过程中应有中间退火。
若冷轧变形量大于15%，则需要对工件进行二次固溶处理。
Hastelloy C-4热处理：Hastelloy C-4的固溶处理温度范围是1050 ℃～1100℃。
对于厚度小于1.5mm 的材料，建议冷却方式为水淬，也可采用快速空冷，以得到最大的抗腐蚀性能。
在热处理过程中，必须保持工件清洁。
Hastelloy C-4去氧化皮：Hastelloy C-4的表面氧化物和焊缝周围的焊渣的附着性比不锈钢更强，推荐使用细
晶砂带或细晶砂轮进行打磨。
在用HNO3/HF混合酸进行酸洗前必须喷砂或打磨将氧化膜打碎。
Hastelloy C-4机加工：Hastelloy C-4的机加工要在退火态进行。
由于Nicrofer 6616 hMo的加工硬化较高，因此宜采用低切削速度和重进刀进行加工，才能车入已冷作硬化的表层下面。
Hastelloy C-4焊接：Hastelloy C-4能用各种焊接工艺焊接，如钨电极
惰性气体保护焊、等离子弧焊、手工亚弧焊、金属极惰性气体保护焊、熔化极惰性气体保护焊。
优先考虑采用脉冲电弧焊。
焊接前，材料需为退火态，去除氧化皮、油污和各种标记印痕，焊缝两边约25mm宽范围需打磨至光亮金属表面。
采用低热量输入，层间温度不超过150℃。
不需要焊前和焊后热处理。
推荐使用的填充金属
GTAW/GMAW Nicrofer S 6616
W.-Nr. 2.4611
SG-NiMo16Cr16Ti
AWS A 5.14 ERNiCrMo-7
BS 2901 NA45
SMAW
W.-Nr. 2.4612
EL-NiMo15Cr15Ti
AWS A 5.11 ENiCrMo-7
采用埋弧焊的堆焊。
焊带Nicrofer B 6616
W.-Nr. 2.4611
UP-NiMo16Cr16Ti
采用以上焊材，可以使碳和硅的析出最少。
若要得到最适合的耐腐蚀性，首先考虑氩弧焊GTAW。
GTAW和SMAW
时使用与母材一致的焊材。
