热收缩双壁套管材料标准
SBRS-135G(3X)(4X)GF 军标高阻燃双壁管 V3.00
SBRS-135G(3X)(4X)GF 军标高阻燃双壁管●军标高阻燃双壁管介绍军标高阻燃双壁管由辐射交联聚烯烃材料和热熔胶双层构成，外层聚烯烃绝缘、阻燃、理化电气性能优异，双壁管内层热熔胶能缓冲机械应变和密封性强。
主要功能是绝缘、密封、防水、防腐、防漏气等，广泛应用于各类线束、电线电缆和金属管棒等的密封绝缘、防水防腐等领域。
●军标高阻燃双壁管特点✧执行标准：AMS-DTL-23053/4兼容UL 224✧热缩倍率：3:1、4:1✧高阻燃、环保、抗紫外线✧收缩温度：70℃～125℃✧使用温度：-45℃～135℃✧环保标准：RoHS✧标准颜色：外层黑色，内层白色●军标热缩双壁管聚烯烃外层技术指标Volsun Electronics Technology性能指标测试方法/条件拉伸强度≥12MPa ASTM D 2671断裂伸长率≥300% ASTM D 2671 热老化后拉伸强度≥8.4MPa 175℃×168h热老化后断裂伸长率≥100% 175℃×168h 轴向变化率-8%～+8% ASTM D 2671 阻燃性30秒内自熄AMS-DTL-23053/4热冲击无裂纹，无滴落ASTM D 2671，250℃×4h击穿强度≥15kv/mm IEC 60243体积电阻率≥1014Ω.cm IEC 60093●热缩双壁管热熔胶内层技术指标Volsun Electronics Technology性能指标测试方法/条件软化点95±5℃ASTM E 28吸水率＜0.5% ASTM D 570 剥离强度(胶对PE) ≥120N/25mm ASTM D 1000剥离强度(胶对AI) ≥80N/25mm ASTM D 1000●军标高阻燃双壁管结构示意图Volsun Electronics Technology●3:1军标高阻燃双壁管规格表Volsun Electronics Technology规格供货内径D(mm)全缩后尺寸(mm) 标准包装内径d 平均总壁厚w1 胶层壁厚w2 (米/盘，米/根)Φ3.2 ≥3.2 ≤1.00 0.90±0.15 0.35±0.10 200Φ4.8 ≥4.8 ≤1.60 1.00±0.15 0.40±0.10 100Φ6.4 ≥6.4 ≤2.20 1.25±0.15 0.45±0.12 100Φ7.9 ≥7.9 ≤2.70 1.30±0.15 0.50±0.12 100Φ9.5 ≥9.5 ≤3.20 1.40±0.15 0.50±0.12 50Φ12.7 ≥12.7 ≤4.20 1.70±0.15 0.50±0.12 25Φ15.0 ≥15.0 ≤5.20 1.80±0.15 0.55±0.15 25Φ19.1 ≥19.1 ≤6.30 1.95±0.15 0.55±0.15 25Φ25.4 ≥25.4 ≤8.50 2.05±0.20 0.55±0.15 25Φ30.0 ≥30.0 ≤10.20 2.20±0.20 0.60±0.15 1.22 Φ39.0 ≥39.0 ≤13.50 2.50±0.20 0.60±0.15 1.22 Φ50.0 ≥50.0 ≤17.00 2.80±0.25 0.70±0.15 1.22注：可按要求订制双壁热缩管特殊尺寸及包装。
UL热缩管普通规格
UL Heat-shrinkable Tubing(Thick)
性
测试项目 Property 起始温度（Shrink Temperature)
能
指
标
指标 Value 100 C 600V
。
≥50% 热收缩原理和用途 ≤5% QUANTAI全泰线性高分子环保材料在高 ≥14Mpa 能射线作用下，能够形成三维网状结 构，交联后的高分子材料在机械强度、 158.0土1.0。C放置7天 7Days Air Cren 耐温、需化学溶剂、耐老化等方面均获 老化(Aging) at 158.0土1.0。C134.0土1.0。放置60天 60Day Air Cren at 134.0土1.0。c 得极大改善。 QUANTAI全泰环保热收缩套管具有优良 老化后的扩张强度(Tensile Strength after Aging) ≥10Mpa 的阻燃、绝缘性，非常柔软有弹性，收 老化后的断裂伸长率(Elongation after Aging) ≥200% 缩温度低，收缩快等特性广泛就用于电 体积电阻率(Volume Resistivity) ≥1014.ΩCM 线的连接，焊点保护，电线端部处理， 击穿强度(Dielectric Strength) ≥25KV/mm 电线标志、金属的防锈、防腐、电阻器 阻燃性(Flammability) VW-1 、电容的绝缘保护、天线保护等方面。
耐压（Test voltage) 连续使用温度(Temperature Range) 径向收缩率(Radial Shrinking Ratio) 轴向收缩率(Longitudinal Shrinking Ratio) 扩张强度(Tensile Strength)
热缩管技术标准
热缩管技术标准
在热缩管的制造和应用过程中，需要遵循一定的技术标准，以确保热缩管的质量和使用效果。
以下是一些常见的热缩管技术标准：
1. 材料选用：热缩管的材料应符合相关国家或行业标准，具有良好的耐热、耐寒、防水、阻燃等性能。
2. 尺寸规格：热缩管的尺寸应符合设计要求，并且具有一定的伸缩性，以适应不同直径的电缆或设备。
3. 涂层厚度：热缩管的涂层厚度应符合相关标准和设计要求，以保证其良好的绝缘性能和防腐蚀性能。
4. 热收缩比：热缩管的收缩比应符合设计要求，以达到良好的紧固效果和保护作用。
5. 热收缩温度：热缩管的收缩温度应符合设计要求，以确保热缩管能够紧密地包覆住电缆或设备，并且具有一定的耐热性能。
6. 安装方法：热缩管的安装方法应符合相关标准和设计要求，以确保热缩管能够正确地安装在电缆或设备上，达到良好的保护效果。
总之，热缩管技术标准是保证热缩管质量和使用效果的重要保障，应严格遵守和执行。
热缩管规格
热缩套管规格有哪些普通热缩管一般是2倍收缩(也有3倍的，甚至4倍的)，带胶热缩管(双壁管)一般是3倍收缩。
1.5的管子完全收缩后是0.75(按双倍为例，3倍管就是0.5)，适用被包物直径只要大于0.75小于1.5就行。
对于热缩套管规格，只要收缩前好套，收缩后能包紧就行。
不同厂家的规格有可能不同，容易收缩，最小可做到Φ0，260℃等4个等级.4mm～Φ52mm。
规格较为齐全、蓝，达到更好的防护、黑等七种常规颜色，此标准以富鑫轶科技热缩管作为参考，规格最小的在Φ10mm左右.5mm～Φ250mm不等，提高电缆在户外的使用寿命，不带胶厚壁管一般用于室内，耐高温热缩管的材质较为特殊，部分化学品)。
热缩管规格型号：Φ0.6mm(收缩前内径: 0.8±0.2mm，壁厚: 0.16±0.08mm，完全收缩后内径:≤0.40mm，壁厚: 0.26±Φ0.8mm(收缩前内径: 1.1±0.2mm，壁厚:0.18±0.08mm，完全收缩后内径: ≤0.45mm，壁厚: 0.33±Φ1.0mm(收缩前内径:1.5±0.2mm，壁厚: 0.18±0.08mm，完全收缩后内径: ≤0.60mm，壁厚:0.36±Φ1.5mm(收缩前内径: 2.0±0.2mm，壁厚: 0.20±0.08mm，完全收缩后内径:≤0.80mm，壁厚: 0.40±Φ2.0mm(收缩前内径: 2.5±0.2mm，壁厚:0.20±0.08mm，完全收缩后内径: ≤1.00mm，壁厚: 0.42±Φ2.5mm(收缩前内径:3.0±0.2mm，壁厚: 0.22±0.08mm，完全收缩后内径: ≤1.25mm，壁厚:0.42±Φ3.0mm(收缩前内径: 3.5±0.3mm，壁厚: 0.25±0.10mm，完全收缩后内径:≤1.50mm，壁厚: 0.46±Φ3.5mm(收缩前内径: 4.0±0.3mm，壁厚: 0.2YC橡套电缆是橡套线的一种，Y代表橡胶绝缘，C代表重型电缆。
热收缩双壁套管材料标准
热收缩双壁套管材料标准(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--*****有限公司技术标准****-L-201709-003聚烯烃热收缩电气绝缘双壁套管（外壁交联）套管材料标准1.主题内容与适用范围本标准规定了聚烯烃热缩电气绝缘双壁套管产品的技术，试验方法、检验规则、包装、标志、运输和储存，本标准适用于以聚烯烃为基材制造的双壁热缩管，产品的使用温度范围是：-40~105℃2.引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/ 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法GB/T1034 塑料吸水性试验方法GB/ 塑料拉伸性能的测定第1部分：总则GB/ 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件GB/T1410 固体绝缘材料体积电阻率和表面电阻率试验方法GB/T1408 绝缘材料电气试验方法GB/ 塑料用氧指数法测定燃烧行为第2部分：室温试验3. 产品型号规格SRS -□× (□)产品壁厚产品内径产品名称的拼音缩写4. 技术要求产品规格应符合表1的规定表1：聚烯烃热收缩电气绝缘双壁套管规格(mm)(注：产品的标准颜色为黑色，其它颜色及规格根据客户要求定制。
)产品性能应符合表2的规定表2：聚烯烃热缩电气绝缘双壁套管性能指标项目指标外观表面光滑无缺陷吸水率%(14天后)≤径向收缩率见表1轴向收缩率≤10%热伸长率%≥250回缩率%≥94外层拉伸强度Mpa≥外层伸长率%≥300低温柔韧性，-40℃±2℃/4h无裂纹热冲击性能，156℃±2℃/4h不滴不流热老化性能，136±2℃/168h后拉伸强度，Mpa≥10外层伸长率%≥250击穿强度，Kv/mm≥体积电阻系数，Ω.cm≥1013铜腐蚀，158℃/168h通过5. 试验方法测试试样应从150mm×150mm×2mm的模压试片上切取，模压试片应与热缩管同一批号并具有相同的交联度。

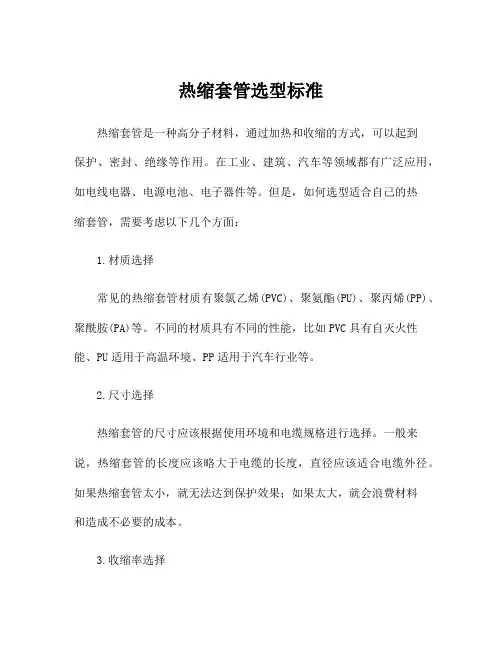

热缩套管选型标准
热缩套管选型标准热缩套管是一种高分子材料，通过加热和收缩的方式，可以起到保护、密封、绝缘等作用。
在工业、建筑、汽车等领域都有广泛应用，如电线电器、电源电池、电子器件等。
但是，如何选型适合自己的热缩套管，需要考虑以下几个方面：1.材质选择常见的热缩套管材质有聚氯乙烯(PVC)、聚氨酯(PU)、聚丙烯(PP)、聚酰胺(PA)等。
不同的材质具有不同的性能，比如PVC具有自灭火性能、PU适用于高温环境、PP适用于汽车行业等。
2.尺寸选择热缩套管的尺寸应该根据使用环境和电缆规格进行选择。
一般来说，热缩套管的长度应该略大于电缆的长度，直径应该适合电缆外径。
如果热缩套管太小，就无法达到保护效果；如果太大，就会浪费材料和造成不必要的成本。
3.收缩率选择热缩套管的收缩率是指它在加热后收缩的程度，一般为50%-80%。
收缩率越高，所需的加热时间就越短，但也容易造成热缩套管长度不够的情况。
因此，应该根据电缆的直径和使用环境来确定热缩套管的收缩率。
4.温度要求热缩套管在使用时需要承受一定的温度和环境，因此在选型时要考虑到这些问题。
一般来说，热缩套管应该选择能够适应使用环境的耐高温性能。
例如，在高温环境下需要选择具有耐热性的PU材料，以保证电线电缆在使用时不受到损坏。
5.防水性能热缩套管通常被用于防水、密封等方面，因此选型的时候需要考虑它的防水性能。
一般来说，热缩套管应该具有一定的防水性能，可以在水中使用或潮湿环境下使用。
总之，热缩套管选型需要根据使用环境、电缆规格、材料等方面综合考虑。
只有选用适合自己使用环境的热缩套管，才能达到最佳的保护效果。
热缩管规格
热缩管规格热缩管（英文：heat shrink tube ）是一种特制的聚烯烃材质热收缩套管。
热缩管具有高温收缩、柔软阻燃、绝缘防蚀等优点，被广泛应用于各种线束、焊点、电感的绝缘保护以及金属管、棒的防锈防蚀等。
常见的热缩管有：PVC热缩套管、PET热缩管和含胶热缩管等。
性能: 具有高温收缩、柔软阻燃、绝缘防蚀功能。
广泛应用于各种线束、焊点、电感的绝缘保护，金属管、棒的防锈、防蚀等。
电压等级600V。
高分子材料随着温度由低到高要经历玻璃态—高弹态，玻璃态时性能接近塑料，高弹态时性能接近橡胶。
热缩管所用材料在室温下是玻璃态，加热后变成高弹态。
使用: 生产时把热缩管加热到高弹态，施加载荷使其扩张，在保持扩张的情况下快速冷却，使其进入玻璃态，这种状态就固定住了。
在使用时一加热，它就会变回高弹态，但这时载荷没有了，它就要回缩。
收缩比例：2：1收缩温度：84℃～120℃工作温度：-55℃～125℃防火等级：VW-1热缩管分类PVC热缩套管PVC热缩套管具有遇热收缩的特殊功能，加热98℃以上即可收缩，使用方便。
产品按耐温分为85℃和105℃两大系列，规格Φ2-Φ200，产品符合欧盟RoHS环保指令。
用于电解电容器、电感，产品耐高温性能好、无二次收缩，可代为印刷。
用于各种充电电池的单体、组合包装，并代为设计、印刷图样，并可代客裁切。
用于各种窗帘杆、浴帘杆、挂杆、拖把杆、扫帚柄、工具杆、伸缩杆、园林工具、撑杆等管状物品的外包覆。
并可用于低压室内母线铜排、接头、线束的标识、绝缘外包覆。
效率高、设备投资少、综合成本小。
用于灯饰、LED引脚的包覆，及吉它、包装瓶口的包裹，是新一代的包装材料。
无论是民用、车用还是军用，都是上选。
PET热缩管PET热缩管（聚酯热缩管）从耐热性、电绝缘性能、机械性能上都大大超过pvc热缩套管，更重要的是PET热收缩套管具有无毒性，易于回收，对人体和环境不会产生毒害影响，更符合环保要求。
PET热缩管的环保性能高于欧盟RoHs指令标准，可达到Sony SS-00259环保标准。
热缩管规格
热缩管规格
PVC热缩套管
PVC热缩套管具有遇热收缩的特殊功能，加热98℃以上即可收缩，使用方便。
产品按耐温分为85℃和105℃两大系列，规格Φ2-Φ200，产品符合欧盟RoHS环保指令。
用于电解电容器、电感，产品耐高温性能好、无二次收缩，可代为印刷。
用于各种充电电池的单体、组合包装，并代为设计、印刷图样，并可代客裁切。
用于各种窗帘杆、浴帘杆、挂杆、拖把杆、扫帚柄、工具杆、伸缩杆、园林工具、撑杆等管状物品的外包覆。
并可用于低压室内母线铜排、接头、线束的标识、绝缘外包覆。
效率高、设备投资少、综合成本小。
用于灯饰、LED引脚的包覆，及吉它、包装瓶口的包裹，是新一代的包装材料。
无论是民用、车用还是军用，都是上选。
PET热缩管
PET热缩管（聚酯热缩管）从耐热性、电绝缘性能、机械性能上都大大超过pvc热缩套管，更重要的是PET热收缩套管具有无毒性，易于回收，对人体和环境不会产生毒害影响，更符合环保要求。
PET热缩管的环保性能高于欧盟RoHs指令标准，可达到Sony SS-00259环保标准。
不含镉（Cd）、铅（Pb）、汞（Hg）、六价铬（CrVI）、多溴联苯（PBBs）、多溴联苯醚（PBBEs/PBDEs），多氯联苯（PCB)，
多氯三联苯（PCT），多氯化萘（PCN）等1级环境管理禁用物质，是电解电容器、电感等电子元器件、高档充电电池，玩具及医疗器械的外包覆，完全能满足出口要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB/ 塑料 拉伸性能的测定 第 2 部分：模塑和挤塑塑料的试验条件 GB/T1410 固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T1408 绝缘材料电气试验方法 GB/ 塑料 用氧指数法测定燃烧行为 第 2 部分：室温试验
3. 产品型号规格 SRS -□ × (□)
产品壁厚 产品内径 产品名称的拼音缩写
8. 材质证明 环保双壁热缩套管由聚烯烃和热熔胶复合加工而成，产品符合欧盟环保要求。
序号 1 2
材质成分 氢氧化镁
EVA
含量 % %
3
硬脂酸锌
%
4
抗氧剂
%
6
色母
2%
7
热熔胶
%
附加说明：本标准由 结构组 提出、起草、修订 本标准由 标准化 归口管理
本标准主要修订人： 本标准发送范围：品质、技术
精心搜集整理，只为你的需要
±
13
±
±
±
Φ
±
±
19
±
±
Φ
±
±
10
±
±
25
(注：产品的标准颜色为黑色，其它颜色及规格根据客户要求定制。)
产品性能应符合表 2 的规定
表 2：聚烯烃热缩电气绝缘双壁套管性能指标 项目 外观
吸水率%(14 天后) 径向收缩率 轴向收缩率 热伸长率% 回缩率%
外层拉伸强度 Mpa 外层伸长率%
回缩率（%） 热伸长率测量后，立即将试样防回 130±2℃的烘箱内保持 10min，取出冷却后，重新测量两标线间 距离（回缩长度），回缩率按下式计算：
拉伸强度和伸长率 按 GB/进行测量和计算，试样为Ⅲ型哑铃状，测量时拉伸速度为 200mm/min 低温柔韧性 从模压试片上取出五个 150mm××2mm 的试样，直径为的芯棒一起置于-40±2℃的低温容器内保持 4h，在此温度下 10S 内将试样绕在芯棒上不少于 360°，目测检查试样是否产生裂纹。 热冲击性能 从模压试片上切取五个 75mm××2mm 的试样，用一金属将其悬挂在烘箱中，在 156℃保持 4h，检查 试样是否有流动或滴落物。 热老化性能 从模压试片上取出五个符合 GB/的Ⅲ型哑铃状试样，悬挂于烘箱中，按标准规定的温度保持 168h 后取出，冷却到 23±2℃，并按 GB/测定其拉伸强度和伸长率。 击穿强度 按 GB/T1408 测定。 体积电阻系数 按 GB/T1410 测定。 铜腐蚀
*****有 限 公 司 技 术 标 准
****-L-201709-003
聚烯烃热收缩电气绝缘双壁套管 （外壁交联）套管材料标准
1. 主题内容与适用范围 本标准规定了聚烯烃热缩电气绝缘双壁套管产品的技术，试验方法、检验规则、包装、标志、运输 和储存，本标准适用于以聚烯烃为基材制造的双壁热缩管，产品的使用温度范围是：-40~105℃
6. 检验规则 产品须经公司检验部门检验合格并附有合格证后方许出厂，出厂检验项目为：外观、尺寸、额定收 缩率和弹性记忆效应。 以同一配方、一次投料、同一工艺连续加工的热收缩管为一批。 抽样规则；从每批量的三包装单位中抽样进行检验，样品长度为 100mm，样品数量为 5 个。 判定规则：检验结果如有一项不符合标准要求时，应重新从两倍数量的包装单位中取样。对该项进 行复测，复测结果仍不符合本标准要求，则视该批产品为不合格产品。 型式检验包括全部项目。 有下列情况之一的应进行行式检验。 生产定型时。 原材料、配方、工艺有重大改变时。 正常生产每三个月进行一次。 抽样规则：主要技术指标必须一次抽样合格（如：额定收缩率、弹性记忆效应，拉伸强度、伸长率 热老化性能、体积电阻系数），其它指标一次抽样检验。 不合格应重新从两倍数量的包装单位中取样，对该项进行复测，复测结果仍不符合本标准要求，则 视该批产品为不合格产品。
低温柔韧性，-40℃±2℃/4h 热冲击性能，156℃±2℃/4h 热老化性能，136±2℃/168h 后
拉伸强度，Mpa 外层伸长率%
击穿强度，Kv/mm 体积电阻系数，Ω.cm 铜腐蚀，158℃/168h
1 米/根，米/根
1 米/根，米/根
1 米/根，米/根
1 米/根，米/根
指标 表面光滑无缺陷
4. 技术要求
产品规格应符合表 1 的规定
表 1：聚烯烃热收缩电气绝缘双壁套管规格(mm)
供货
规
成品
状态最小
格
厚度
内径
非限制性收缩后
最大 内径
总厚度
Φ
±
±
±
Φ
±
±
±
5
Φ
±
±
±
Φ
±
±
±
7
Φ
±
±
±
10
可熔的 标称壁厚 (内壁)
± ± ± ±
±
包装长度(米)
100-200 100 100 100
50
Φ
±
吸水率 按 GB/T1034 测定 额定收缩率（径向收缩率，轴向收缩率，轴向收缩率） 热收缩管在收缩前测量其内径（测径向收缩）和长度（测轴向收缩），精确至 mm，在 145±2℃下 收缩 10min 后，测量其内径和长度，其径向收缩率和轴向收缩率按下式计算：
弹性记忆效应（热伸长率，回缩率） 从模压试片上切取五个 75mm×94mm×2mm 长条度样或按 GB/切取Ⅲ型哑铃状试样，在试样中部或狭 小平等部分作上 25±的标记线。再按和测定。 热伸长率（%） 夹持上述试样，于 130±2℃的箱内保持 10min 后取出，在 10S 内拉伸试样直到表线之间的距离为 100mm 时为止，当试样冷却后卸除拉力，在室温下 24h，再测量两标线间的距离（延伸长度），热伸长率 按下式计算：
≤ 见表 1 ≤10% ≥250 ≥94
≥ ≥300 无裂纹 不滴不流
≥10 ≥250
≥ ≥1013 通过
5. 试验方法 测试试样应从 150mm×150mm×2mm 的模压试片上切取，模压试片应与热缩管同一
批号并具有相同的交联度。 外观 在正常光线下目测检查。 尺寸 用游标卡尺（精度）测量热收缩管收缩前的内径，精确至，再测量其在 145±2℃恒温烘箱内收缩 10min 后的的内径及壁厚。 密度 按 GB/测定
2. 引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/ 塑料 非泡沫塑料密度的测定 第 1 部分：浸渍法、液体比重瓶法和滴定法 GB/T1034 塑料吸水性试验方法 GB/ 塑料 拉伸性能的测定 第 1 部分：总则
