九年级物理电与磁练习题整理
1.如图3所示，弹簧悬挂的软铁下方有一电磁铁，闭合开关S 后，弹簧伸长，为使弹簧的长度缩短一些，可采用的方法是（ ）
A. 将变阻器的滑块P 向右移
B. 将变阻器的滑块P 向左移
C. 减少电源的电池个数
D. 闭合S 1
2. 能在水平面内自由转动的小磁针静止后总是指向南北方向，是因为受到 场的作用。
小磁针不指向正南、正北方向是因为地磁南北极与地理南北极 ，当小磁针静止后，小磁针北极实际上指向 （“地理北极”、“地磁北极”、“地磁南极”）
4. 火力发电厂每燃烧1kg 烟煤大约可发电2kWh ，同时产生大量污染环境的三氧化硫、二氧化碳和粉尘等有害物质。
三峡水电站建成后总装机容量为1820万kW ，平均每年发电量约
kWh 10104.8⨯。
相当于火力发电厂燃烧 t 烟煤所发的电，相当于所有发电机组满
负荷工作 天。
5. 一台电动机正常工作时线圈两端的电压为380V ，线圈电阻为Ω2，通过线圈的电流为10A 。
这台电动机正常工作1s 内消耗的电能为 J ，线圈内产生的热量为 J 。
二. 选择题：
1. 世界上第一个准确记述小磁针静止时指向与地球经线方向有夹角的学者是（ ） A. 张衡 B. 奥斯特 C. 沈括 D. 哥仑布
2. 以下说法中不正确的是（ ）
A. 磁场是有方向的，磁针北极在磁场中某点受力方向叫这一点的磁场方向。
B. 磁感线是由铁屑排列而成的。
C. 在磁场中，磁针北极在某点受到的磁力方向，与该点的磁感线方向一致。
D. 地球周围空间存在的磁场叫地磁场。
3. 在图1中，画出的磁感线与小磁针磁极名称标注正确的是（ ）
A. B.
C. D.
图1
4. 如图2所示两个外形相同的钢棒A、B相互吸引则（）
A. A棒一定带有磁性
B. B棒一定带有磁性
C. A是没有磁性的钢棒
D. B是没有磁性的钢棒
B
A
图2
5. 在图3所示的通电螺线管中，电流方向与螺线管南北极标注正确的是（）
图3
6. 在图4所示的装置中，闭合S后悬挂磁铁a的弹簧长度变小，闭合S后向右移动变阻器滑块P，下面叙述正确的是（）
A. a的下方是南极，弹簧长度变短
B. a的下方是北极，弹簧长度变短
C. a的下方是南极，弹簧长度变长
D. a的下方是北极，弹簧长度变长
图4
7. 法拉第发现的电磁感应现象的重要应用是（）
A. 电磁铁
B. 发电机
C. 电动机
D. 电热器
8. 下列电磁感应的说法中错误的是（）
A. 电磁感应是指电流的磁效应
B. 电磁感应进一步揭示了电和磁这间的联系
C. 电磁感应中机械能转化为电能
D. 电磁感应中电能转化为机械能
9. 关于产生感应电流的条件，下面叙述正确的是（）
A. 任何导体在磁场中运动都能产生电流
B. 当闭合电路的一部分导体在磁场中做相对运动时就能产生感应电流
C. 当闭合电路的一部分在磁场中只有垂直于磁感线运动时才能产生感应电流
D. 当闭合电路的一部分导体在磁场中做切割磁感线运动时就能产生感应电流
10. 如图5磁场内的导体均为闭合电路的一部分，在磁场中以一定的速度运动其中不能产生感应电流的有（）
S
N S N
v
v
N S
v
S
N v
A B C D
图5
11. 以下说法中正确的是（）
A. 发电机和电动机主要都是由定子和转子组成
B. 交流电的方向是周期性变化的
C. 直流电的大小不发生变化
D. 发电机是利用电磁感应现象制成的
12. 关于电动机下面说法中正确的是（）
A. 电动机是利用电磁感应现象制成的
B. 电动机的线圈只要有电流通过，线圈就会在磁场力作用下不断地运动
C. 电动机只能使用直流电供电，电动机中的换向器能自动改变线圈中的电流方向
D. 电动机的构造简单，效率比热机高，广泛地应用在电车、起重机、电风扇、电冰箱等电器中
13. 通电导体在磁场中受到力的作用，以下能改变通电导体受力方向的措施是（）
A. 改变导体中的电流方向
B. 改变磁体的磁场方向
C. 改变磁体的磁感线方向
D. 同时改变导体中的电流方向和磁体的磁场方向
三. 作图题：
2. 如图7所示，标出通电螺线管中电流方向和螺线管的磁极名称。
图7
3. 当螺线管通电后，磁针稳定在图8所示的位置，请在图中画出螺线管的绕线示意图。
图8。

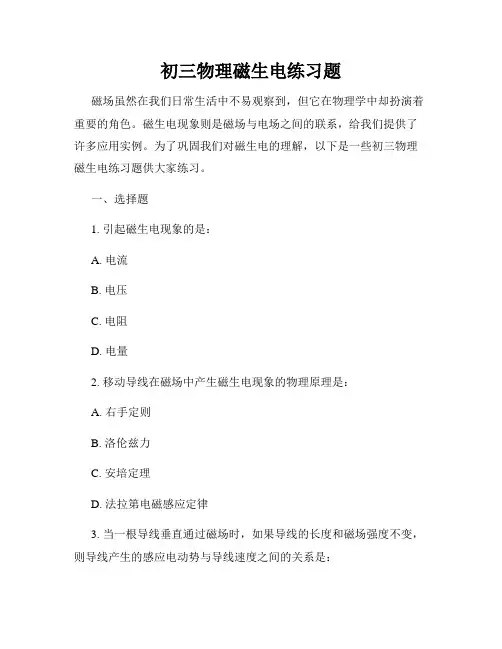

初三物理磁生电练习题
初三物理磁生电练习题磁场虽然在我们日常生活中不易观察到，但它在物理学中却扮演着重要的角色。
磁生电现象则是磁场与电场之间的联系，给我们提供了许多应用实例。
为了巩固我们对磁生电的理解，以下是一些初三物理磁生电练习题供大家练习。
一、选择题1. 引起磁生电现象的是：A. 电流B. 电压C. 电阻D. 电量2. 移动导线在磁场中产生磁生电现象的物理原理是：A. 右手定则B. 洛伦兹力C. 安培定理D. 法拉第电磁感应定律3. 当一根导线垂直通过磁场时，如果导线的长度和磁场强度不变，则导线产生的感应电动势与导线速度之间的关系是：A. 成正比B. 成反比C. 无关4. 电动势的单位是：A. 安培B. 伏特C. 牛顿D. 欧姆5. 在发电厂中，通过旋转磁场产生电能的原理是：A. 电磁感应B. 静电感应C. 磁生电效应D. 热生电效应二、填空题6. 电磁铁是利用 _______ 感应原理制成的。
7. 电磁感应是指导体内的自由电子在 _______ 磁场作用下产生的感应电流。
8. 一个永磁体周围的磁场是一个 _______ 磁场。
9. 一个匀速运动的导体棒穿过一个磁场时，感应电流的方向可用_______ 来确定。
10. 在交流电发电机中，铜线圈通过与磁铁的相对运动产生 _______ 电流。
三、计算题11. 一根长度为2米的导线以速度10m/s切割一个磁感应强度为0.5T的磁场。
求导线两端的感应电动势大小。
12. 一个半径为0.2m的圆形线圈在匀强磁场中旋转，磁感应强度为0.3T，圆周转速为5Hz。
求线圈中产生的感应电动势的峰值大小。
13. 一个交流电发电机通过旋转磁铁产生交流电。
如果磁场转动的频率为50Hz，铜线圈有1000个匝，求每秒钟交流电的周期数。
四、应用题14. 在动车组的制动系统中，采用了磁吸制动。
当列车制动时，制动盘上的刹车片与车轮接触摩擦，使车轮和刹车片的接触面之间产生一定的磁场。
当车轮转动时，刹车片切割磁力线，产生感应电流，进而产生磁场与刹车片的磁场相互作用，产生阻力制动。
九年级物理全册第二十章电与磁知识点总结归纳(带答案)
九年级物理全册第二十章电与磁知识点总结归纳单选题1、“探究电磁铁磁性强弱与哪些因素有关”实验时，实验装置如图所示，下列说法错误的是（）A．当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，电磁铁磁性增强B．电磁铁吸引的大头针下端分散的原因是同名磁极相互排斥C．根据图示的情景可知，电流一定时，线圈匝数越多，电磁铁的磁性越强D．电磁铁在生活中的其中一个应用是电磁继电器，电磁继电器磁性强弱与电流方向有关答案：DA．当滑动变阻器滑片向左移动时，滑动变阻器接入电路的电阻变小，总电阻变小，由I=U知道，电路中的R电流变大，电磁铁磁性增强，电磁铁甲、乙吸引大头针的个数增加，故A正确；B．实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化后同名磁极互相排斥，故B正确；C．由图示的情景知道，两个电磁铁串联接入电路中，通过的电流是相同的，线圈匝数越多，吸引的大头针的个数越多，电磁铁的磁性越强，故C正确；D．电磁继电器磁性强弱与电流方向无关，与电流大小、线圈的匝数的多少有关，故D错误。
2、如图所示是电磁继电器的工作原理图，闭合开关后，下列说法正确的是（）A．弹簧的弹性势能减小B．电磁铁的上端为S极C．电动机工作，灯不发光D．电磁铁的工作原理是电磁感应答案：CA．当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分下落，弹簧被拉长，弹性势能增大，故A错误；B．当闭合开关后，线圈相当于通电螺线管，根据右手螺旋定则判断电磁铁上端为N极，故B错误；C．当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分往下落，开关与下面电动机所在的电路结合，电动机所在电路闭合，电动机正常工作，开关与上面灯泡所在的电路分离，灯泡所在电路断路，灯泡不发光，故C 正确；D．电磁继电器的工作原理是电流的磁效应，与电磁感应无关，故D错误。
故选C。
3、如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90℃，下列说法错误的是（）A．报警器利用了水银导电和热胀冷缩的性质B．报警器利用了电磁铁通电时有磁性断电时磁性消失的特点C．报警器中，水银温度计和电磁铁串联在电路中D．温度达到90℃时，报警器中的灯亮同时铃响答案：DA．报警器利用水银导电，即当到达警戒温度时，水银与金属丝联通，构成了闭合回路，故电铃响，故利用的是水银的导电性，温度计的工作原理就是水银的热胀冷缩，故A正确，A不符合题意；B．报警器就是利用了电磁铁通电时有磁性，电铃响，断电时磁性消失，灯泡亮的特点的，故B正确，B不符合题意；C．如图所示，报警器中，水银温度计和电磁铁首尾相连，故串联在电路中，故C正确，C不符合题意；D．温度达到90℃时，报警器中的铃响灯灭，而没有到达警戒水位时，电铃不响，灯泡亮，故D错误，D符合题意。
初三物理电与磁试题及答案
初三物理电与磁试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，会产生磁场，这种现象称为：A. 电流的热效应B. 电流的磁效应C. 电流的化学效应D. 电流的光效应答案：B2. 奥斯特实验证明了：A. 电流的磁效应B. 磁场对电流的作用C. 磁场对电荷的作用D. 电流的热效应答案：A3. 通电导体在磁场中受到的力的作用方向与哪些因素有关？A. 电流方向B. 磁场方向C. 导体长度D. 电流方向和磁场方向答案：D4. 电磁铁的磁性强弱与下列哪个因素无关？A. 电流大小B. 线圈匝数C. 铁芯有无D. 导体材料答案：D5. 电动机的工作原理是：A. 电磁感应B. 电流的磁效应C. 电流的热效应D. 电流的化学效应答案：A6. 直流电动机的换向器的作用是：A. 改变电流大小B. 改变电流方向C. 改变磁场强度D. 改变磁场方向答案：B7. 电磁感应现象是下列哪位科学家发现的？A. 牛顿B. 法拉第C. 欧姆D. 安培答案：B8. 发电机的工作原理是：A. 电流的磁效应B. 电流的热效应C. 电流的化学效应D. 电磁感应答案：D9. 根据右手定则，当导体切割磁力线时，导体中产生的感应电流方向与：A. 导体运动方向相同B. 导体运动方向相反C. 磁场方向相同D. 磁场方向相反答案：B10. 通电导体在磁场中受到的力的大小与下列哪个因素无关？A. 电流大小B. 磁场强度C. 导体长度D. 导体材料答案：D二、填空题（每空1分，共10分）11. 电流的磁效应最早是由________发现的。
答案：奥斯特12. 通电导体在磁场中受到的力的大小与电流大小、磁场强度以及导体长度有关，其关系可以用公式________表示。
答案：F = BIL13. 电磁铁的磁性强弱与电流大小、线圈匝数以及有无铁芯有关，其中电流越大，线圈匝数越多，铁芯存在时，电磁铁的磁性越________。
答案：强14. 电动机是将________能转化为机械能的设备。
初三物理电与磁测试题及答案
初三物理电与磁测试题及答案一、选择题1．关于电磁现象，下列说法正确的是（）A. 通电导线周围一定存在磁场B. 磁场是由疏密不同的磁感线组成的C. 改变电流大小，可以改变电动机转动的方向D. 任何导体在磁场中运动时，都能产生感应电流【答案】 A【解析】【解答】解：A、据奥斯特实验可知，通电导线周围一定存在磁场，故A正确；B、磁场是看不到的物质，而磁感线是为描述磁场分布而引入的，磁感线实际上是不存在的，故B错误；C、改变电流的方向可以改变线圈受力的方向，即可以改变电动机转动的方向；而改变电流大小，并不能改变电动机转动的方向，故C错误；D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的，且选项没说明电路是否闭合，故D错误．故选A．【分析】（1）奥斯特实验说明了通电导线周围存在着磁场；（2）磁体周围存在磁场，为了描述磁场的分布物理学上引入了磁感线，实际上磁感线是不存在的；（3）改变电流的方向可以改变线圈受力的方向；（4）产生感应电流的条件：闭合回路中的导体切割磁感线．2．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.3．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。
2023年中考物理一轮复习：电和磁 高频考点练习题(含答案解析)
2023年中考物理一轮复习：电和磁高频考点练习题一、单选题1．（2023春·九年级校联考单元测试）我国的新型某航母将采用自行研制的电磁弹射器，电磁弹射器的弹射车与航母上携带的飞机前轮连接，并处于电磁铁产生的强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。
如果想改变推力的方向，下列方法可行的是（）A．只改变电磁铁线圈中的电流方向B．只增加电磁铁线圈的匝数C．只增大电磁铁线圈中的电流D．只增大通过导体的电流2．（2023春·九年级校联考课时练习）如图甲所示是“磁浮地球仪”。
在地球仪中装入条形磁铁，底座中的电磁铁就可将其“漂浮”在空中，其工作原理如图乙所示。
下列判断正确的是（）A．电磁铁的上端为N极B．电源的左端为负极C．其工作原理是同名磁极相互排斥D．滑片P向左移动可增加地球仪“漂浮”的高度3．（2022·河南商丘·统考一模）在实验中，常用胶头滴管吸取药液，下列现象中，“吸”的物理道理与其相同的是（）A．鲜花的香味“吸”引过来很多蝴蝶B．磁铁可以“吸”引大头针等铁制品C．中医理疗拔火罐时，玻璃罐“吸”在皮肤上D．车快速驶过，尘土会被“吸”向车的尾部4．（2023秋·河北衡水·九年级统考期末）闭合开关后，甲、乙两个小磁针静止在上图所示的位置，它们的北极分别是（）第1页共17页A．a端和b端B．b端和d端C．a端和c端D．b端和c端5．（2022秋·黑龙江大庆·九年级校考期末）现代社会我们每天都在和各种各样的“卡片”打交道，饭卡、信用卡、借记卡、打折卡、购物卡等等，我们发现它们的后面都有一块黑色的长方块，这一部分就是记录用户个人信息的区域，它利用磁性原理记录信息，当磁卡在电磁感应线圈附近刷过时，会在线圈内产生感应电流，再通过计算机转变成我们需要的信息，下列与磁卡刷卡时工作原理相同的是（）A．B．C．D．6．（2020·山东济宁·校考模拟预测）电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。

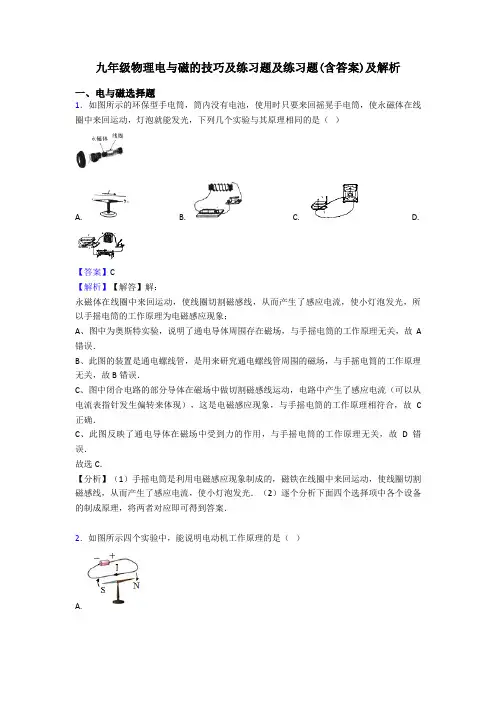

九年级物理电与磁的技巧及练习题及练习题(含答案)及解析
九年级物理电与磁的技巧及练习题及练习题(含答案)及解析一、电与磁选择题1．如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光，下列几个实验与其原理相同的是（）A. B. C. D.【答案】C【解析】【解答】解：永磁体在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光，所以手摇电筒的工作原理为电磁感应现象；A、图中为奥斯特实验，说明了通电导体周围存在磁场，与手摇电筒的工作原理无关，故A 错误．B、此图的装置是通电螺线管，是用来研究通电螺线管周围的磁场，与手摇电筒的工作原理无关，故B错误．C、图中闭合电路的部分导体在磁场中做切割磁感线运动，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手摇电筒的工作原理相符合，故C 正确．C、此图反映了通电导体在磁场中受到力的作用，与手摇电筒的工作原理无关，故D错误．故选C．【分析】（1）手摇电筒是利用电磁感应现象制成的，磁铁在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光．（2）逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案．2．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。
故答案为：D。
【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.3．关于电磁现象，下列说法正确的是（）A. 磁场是由磁感线组成的B. 磁场对放入其中的导体一定有力的作用C. 电动机工作时可将机械能转化为电能D. 发电机是利用电磁感应原理制成的【答案】D【解析】【解答】解：A、磁场是存在与磁体周围的一种物质，磁感线是一种理想化的物理模型，实际上不存在，磁场不是由磁感线组成的，故A错误；B、磁场对其中的磁体一定有力的作用；但磁场对其中的通电导体不一定有力的作用，即电流方向与磁场的方向平行时无作用力，故B错误；C、电动机是将电能转化为机械能，故C错误；D、发电机是将机械能转化为电能，是利用电磁感应原理制成的，故D正确．故选D．【分析】（1）磁场是存在于磁体周围的一种物质，可以用磁感线描述磁场的强弱与方向；（2）磁场对其中的磁体一定有力的作用；但磁场对其中的通电导体不一定有力的作用，即电流方向与磁场的方向平行，无作用力．（3）电动机是将电能转化为机械能；（4）发电机是将机械能转化为电能，原理是电磁感应．4．图展示了我国古代劳动人民的智慧成果，对其中涉及的物理知识，说法错误的是（）A. 孔明灯在上升过程中，只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解：A、孔明灯在上升过程中，不但受到浮力而且受到重力的作用，A不符合题意；B、紫砂壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，B符合题意；C、司南指示南北方向是因为受到了地磁场的作用，C符合题意；D、一切发声的物体都在振动，所以正在发声的编钟在振动，D符合题意。
(物理)九年级物理电与磁的技巧及练习题及练习题(含答案)
（物理）九年级物理电与磁的技巧及练习题及练习题(含答案)一、电与磁选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】 C【解析】【解答】解：（1）由图可知电流由螺线管的下方流入，则由右手螺旋定则可知螺线管上端为N极，下端为S极；则螺线管与磁铁为同名磁极，相互排斥；当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，即电流表的示数变大；因为串联电路中，电阻越大，分得的电压越大，因此滑动变阻器两端电压减小，即电压表示数减小；故AB错误；（2）由于通过电路的电流变大，则螺线管的磁性增大，螺线管与磁铁之间的斥力增大，因此弹簧测力计示数变小．故C正确，D错误．故选C．【分析】解答此题从以下知识点入手：（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯．线圈的匝数一定，电流越大磁性越强；（2）运用安培定则判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引．（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化．2．对下列实验描述正确的是（）A. 甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开B. 乙：通电导线在磁场中受到力的作用，这是发电机的原理C. 丙：奥斯特实验说明磁能生电D. 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生【答案】 A【解析】【解答】解：A、甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确；B、乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误；C、奥斯特实验说明电能产生磁场，故C错误；D、丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误；故选A．【分析】（1）验电器是利用同种电荷相互排斥的原理工作的；（2）电动机是利用通电导线在磁场中受力的作用的原理工作的；（3）奥斯特实验说明电能产生磁场；（4）据电磁感应现象的原理分析即可判断；3．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.4．关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．5．如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是（）A. 小车受到电磁铁斥力作用，向右运动B. 小车受到电磁铁引力作用，向左运动C. 只将滑片P向右移动，电磁铁磁性增强D. 只将电源正负极交换，电磁铁磁性减弱【答案】B【解析】【解答】解：AB、电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动．故A错误，B正确；C、滑片P向右移动，连入电路的电阻增大，电源电压不变，电流减小．在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱．故C错误；D、把电源的正负极对调，将电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误．故选B．【分析】（1）先根据安培定则（用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极）判断出通电螺线管的南北极，然后根据磁极间的相互作用（同名磁极相互排斥，异名磁极相互吸引）判断出小车的受力方向，从而得出小车的运动方向．（2）电磁铁磁性强弱的影响因素：电流大小、线圈匝数多少、有无铁芯．电流越大，匝数越多，有铁芯时电磁铁的磁性越强．6．如图，表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力.下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同（）A. B.C. D.【答案】 B【解析】【解答】A.线圈上电流方向向上，右手握住螺线管，四指指尖向上，大拇指指向左端，因此左端是N极，右端是S极，磁感线向左；导线中电流向里，左手手心向右，伸直的四指指尖向里，大拇指向上，因此导线受到向上的力，故A错误；B.与A中相比，就是导线中电流方向相反，因此导线受到力的方向也相反，即向下，故B 正确；C.与B中相比，就是线圈上电流方向相反，因此导线受力的方向相反，即向上，故C错误；D.电路中没有电源，电磁铁就没有磁场，因此导线不会受力，故D错误。
【物理】九年级物理电与磁题20套(带答案)及解析
【物理】九年级物理电与磁题20套(带答案)及解析一、电与磁选择题1．如图所示，下列描述正确的是（）A. 甲图：利用灵敏电流计可以准确测量电流值B. 乙图：同名磁极相互吸引C. 丙图：比较两次实验得出压力的作用效果与受力面积的关系D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【答案】D【解析】【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．2．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.3．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
初三物理电与磁题20套(带答案)及解析
初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。
B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。
C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。
D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。
故答案为：D。
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
九年级物理电与磁的技巧及练习题及练习题(含答案)含解析
九年级物理电与磁的技巧及练习题及练习题(含答案)含解析一、电与磁选择题1．如图，表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力.下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同（）A. B.C. D.【答案】 B【解析】【解答】A.线圈上电流方向向上，右手握住螺线管，四指指尖向上，大拇指指向左端，因此左端是N极，右端是S极，磁感线向左；导线中电流向里，左手手心向右，伸直的四指指尖向里，大拇指向上，因此导线受到向上的力，故A错误；B.与A中相比，就是导线中电流方向相反，因此导线受到力的方向也相反，即向下，故B 正确；C.与B中相比，就是线圈上电流方向相反，因此导线受力的方向相反，即向上，故C错误；D.电路中没有电源，电磁铁就没有磁场，因此导线不会受力，故D错误。
故选B。
【分析】（1）在磁体外部，磁感线总是从N极到S极；（2）使用安培定则判断通电螺线管的磁极，使用左手定则判断通电导线在磁场中的受力方向。
2．以下探究实验装置中，不能完成探究内容的是（）A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解：A、如图，据小磁针偏转的情况可以判断磁极间的作用规律，A选项能探究，故不符合题意；B、如图，该实验装置是奥斯特实验装置图，可探究通电导线周围存在着磁场，B选项能探究，但不符合题意；C、如图，该实验电路中电流大小不能改变，所以不能研究电磁铁磁性的强弱与电流大小的关系．故符合题意；D、如图，此时电路是闭合，导体在磁场中做切割磁感线运动时，能产生感应电流，D能探究，故不符合题意．故选C．【分析】（1）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；（2）据奥斯特实验可知，通电导线周围存在着磁场；（3）电磁铁磁性的强弱与电流的大小和线圈的匝数有关；（4）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象．3．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。
