井壁取心作业的安全操作
旋转井壁取心操作规程
旋转井壁取心操作规程一、施工风险提示(1)井斜大、井身轨迹不平滑、全角变化率大导致电缆和仪器大面积接触井壁，摩阻大、易粘卡。
(2)井径不规则，出现大肚子井眼，导致仪器下放遇阻、上提遇卡，甚至因井径过大无法取得岩心。
(3)钻井液性能不能满足施工要求，岩屑床清除不干净，造成起下仪器遇阻。
(4)钻井液失水过大，形成虚厚泥饼，影响取心长度、仪器和电缆易发生粘卡。
(5)井口接、拆仪器时操作失误，发生井口落物，造成卡钻。
(6)起仪器灌浆不及时，静液柱压力降低，平衡地层压力失衡，存在溢流风险。
二、注意事项(1)施工时优化井身轨迹，直井防斜，定向井控制全角变化率，井身轨迹尽量平滑，避免出现键槽。
(2)在馆陶组及以上软地层中施工期间，维护好钻井液性能，严禁定点循环，防止产生糖葫芦井眼。
(3)东营组、沙河街组及以下易掉块、垮塌地层施工期间，严格按照《东营组沙河街组油泥岩施工推荐作法》来施工，最大限度防止上井壁出现大肚子井眼。
(4)施工中出现掉块等有可能造成井壁不规则的情况，记录好显示井段位置；通过倒划眼等方式来修整井壁；如判断有键槽，及时下入键槽破坏器修整井壁。
(5)针对高孔高渗地层，严格控制失水，使用超细碳酸钙、随钻堵漏剂等材料提高地层承压能力、形成高质量的泥饼。
三、技术措施（一）通井措施：1.工程措施：(1)钻具组合（以215.mm井眼为例）：215.9mm牙轮钻头+430×410+止回阀+212mm扶正器+165mm钻铤2根+210mm短扶正器+Ø127mm加重钻杆+ Ø127mm钻杆(2)起出钻进钻具组合时处理好阻卡点并记录，按照“一通二冲三划眼”的原则处理阻卡点。
倒划眼时采用小排量低转速，排量30spm，转速20-30rpm，倒划完后下放钻具观察是否仍有阻卡。
如下放顺畅，则停泵停转，上提钻具确认井眼是否畅。
软地层划眼时应避免持续带钻压划眼，避免划出新眼。
(3)根据完井井身轨迹数据在狗腿度变化较大的井段及其它复杂井段进行划眼修整，采用大排量高转速正、倒划眼方式进行划眼，参数：转速80rpm，排量高于钻进排量3~5冲/min，起下无遇阻显示、无憋泵、扭矩平稳时1遍，如出现异常状况则划眼2~3遍；每柱划眼时间不低于20min，划眼期间观察扭矩，扭矩变化较大时及时降低转速，上提或下放钻具，防憋泵、蹩顶驱。
钻井取芯作业安全监督
钻井取芯作业安全监督
1.1含硫化氢井出芯时未佩戴防护设施造成人员中毒损害事故。
1.2出芯时人员站位不合理易造成人员损害事故。
2、监督要点
2.1取心工具送到井队后，用5吨吊带系在取心筒两端并系好牵引绳，专人指挥使用吊车卸在钻杆架上。
2.2利用游车和绷绳抬取心工具上钻台，并使用5吨吊带连接，平稳斜放在坡道上后固定防止下滑。
2.3钻具组合中接入浮阀的，每下入5－10柱向钻具内灌满钻井液，严禁油气层顶部不灌满钻井液开泵循环。
2.4含硫化氢岩心出芯时，作业人员佩戴正压式呼吸器，使用便携式硫化氢检测仪检测硫化氢含量。
2.5在钻台面出芯前，清理钻台杂物并盖好小鼠洞。
2.6监控钻台上出芯时，手脚不得放在取芯筒下方。
2.7监控在钻台坡道上出芯时，不得站在取心筒的正前方，防止岩心崩出伤人。
2.8出芯需要敲击时，作业人员佩戴护目镜，敲击用力不能过猛。
- 1 -。

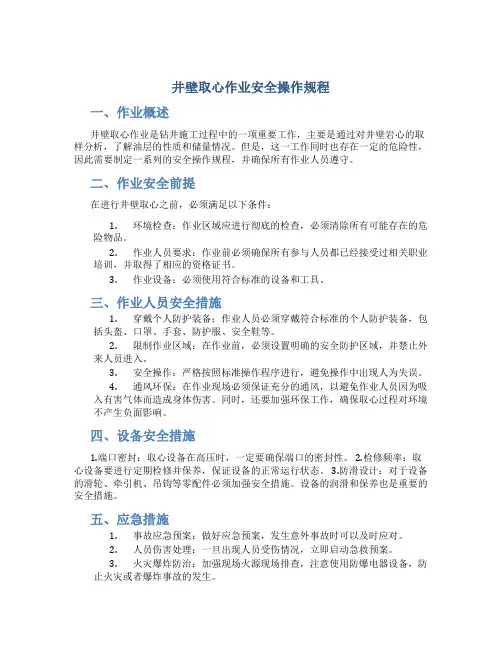

井壁取心作业安全操作规程
井壁取心作业安全操作规程一、作业概述井壁取心作业是钻井施工过程中的一项重要工作，主要是通过对井壁岩心的取样分析，了解油层的性质和储量情况。
但是，这一工作同时也存在一定的危险性，因此需要制定一系列的安全操作规程，并确保所有作业人员遵守。
二、作业安全前提在进行井壁取心之前，必须满足以下条件：1.环境检查：作业区域应进行彻底的检查，必须清除所有可能存在的危险物品。
2.作业人员要求：作业前必须确保所有参与人员都已经接受过相关职业培训，并取得了相应的资格证书。
3.作业设备：必须使用符合标准的设备和工具。
三、作业人员安全措施1.穿戴个人防护装备：作业人员必须穿戴符合标准的个人防护装备，包括头盔、口罩、手套、防护服、安全鞋等。
2.限制作业区域：在作业前，必须设置明确的安全防护区域，并禁止外来人员进入。
3.安全操作：严格按照标准操作程序进行，避免操作中出现人为失误。
4.通风环保：在作业现场必须保证充分的通风，以避免作业人员因为吸入有害气体而造成身体伤害。
同时，还要加强环保工作，确保取心过程对环境不产生负面影响。
四、设备安全措施1.端口密封：取心设备在高压时，一定要确保端口的密封性。
2.检修频率：取心设备要进行定期检修并保养，保证设备的正常运行状态。
3.防滑设计：对于设备的滑轮、牵引机、吊钩等零配件必须加强安全措施。
设备的润滑和保养也是重要的安全措施。
五、应急措施1.事故应急预案：做好应急预案，发生意外事故时可以及时应对。
2.人员伤害处理：一旦出现人员受伤情况，立即启动急救预案。
3.火灾爆炸防治：加强现场火源现场排查，注意使用防爆电器设备，防止火灾或者爆炸事故的发生。
六、井壁取心作业具有一定的危险性，因此必须采取一系列的安全措施，保障作业人员的人身安全，并确保设备能正常运行。
同时，应急预案和分析，能够及时发现问题、纠正错误以及优化操作方式，从而确保井壁取心作业的安全、高效进行。

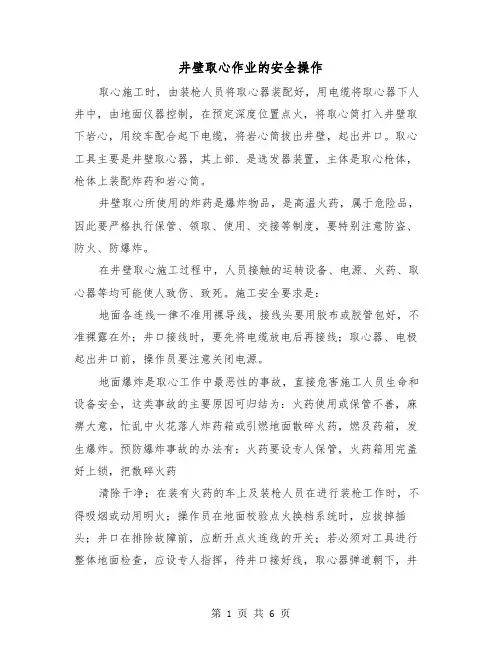

井壁取心作业的安全操作(三篇)
井壁取心作业的安全操作取心施工时，由装枪人员将取心器装配好，用电缆将取心器下人井中，由地面仪器控制，在预定深度位置点火，将取心筒打入井壁取下岩心，用绞车配合起下电缆，将岩心筒拔出井壁，起出井口。
取心工具主要是井壁取心器，其上部．是选发器装置，主体是取心枪体，枪体上装配炸药和岩心筒。
井壁取心所使用的炸药是爆炸物品，是高温火药，属于危险品，因此要严格执行保管、领取、使用、交接等制度，要特别注意防盗、防火、防爆炸。
在井壁取心施工过程中，人员接触的运转设备、电源、火药、取心器等均可能使人致伤、致死。
施工安全要求是：地面各连线一律不准用裸导线，接线头要用胶布或胶管包好，不准裸露在外；井口接线时，要先将电缆放电后再接线；取心器、电极起出井口前，操作员要注意关闭电源。
地面爆炸是取心工作中最恶性的事故，直接危害施工人员生命和设备安全，这类事故的主要原因可归结为：火药使用或保管不善，麻痹大意，忙乱中火花落人炸药箱或引燃地面散碎火药，燃及药箱，发生爆炸。
预防爆炸事故的办法有：火药要设专人保管，火药箱用完盖好上锁，把散碎火药清除干净；在装有火药的车上及装枪人员在进行装枪工作时，不得吸烟或动用明火；操作员在地面校验点火换档系统时，应拔掉插头；井口在排除故障前，应断开点火连线的开关；若必须对工具进行整体地面检查，应设专人指挥，待井口接好线，取心器弹道朝下，井口人员撤离10米以外，再通知仪器车操作员点火；井口人员连接取心器点火线前，应先对电缆放电，井口操作人员要站在取心器两侧，避开取心筒发射方向。
取心作业中还要防止井口落物和井下落物。
如：滑轮夹板断裂，安装不牢、吊卡崩开或因刹把失控等意外原因，使天滑轮掉下砸断电缆，造成电缆、取心器落井的井口落物事故；取心器打捞帽、选发器外壳长时间使用的丝扣松框，顶丝脱落或忘记上顶丝，造成取心器落井的井下落物事故；由于井下情况复杂，钻井液性能不好，井身质量差，井眼局部垮塌，以及表层套管喇叭口卡、挂等多方面原因引起遇阻、遇卡，拉断电缆或仪器接头而造成的井下落物事故。
钻进式井壁取芯技术简介
钻进式井壁取芯器（FCT）
火工取芯
取芯成本低 占井周期短 针对油层有目的地取芯 深度准确 取芯成功率低 岩芯质量差
钻壁取芯
取芯成本低 占井周期短 针对油层有目的地取芯 深度准确 取芯成功率高 岩芯质量好
钻进式井壁取芯器工作流程
地面仪器和井下仪器通过两个微处理器之间的主从应答 实现通讯。在通讯中，地面仪器下井下仪器发出命令，用以 控制井下仪器自然伽马信号的采集；控制机械部分推靠臂钻 头岩芯推杆的伸出和收回。 井下仪器的电子部分将采集到的伽马信号，和从机械部分 采集到的岩芯的芯长，位移等一系列数据编码后传输到地面， 地面微处理器将接受的数据处理之后显示出来或进行记录， 地面操作人员可以根据井下传输的信息有针对性的控制井下 仪器进行取芯操作，最终达到从裸眼井硬地层井壁上取得完 整的、不变形的25mm-48mm的岩芯。
校深垂直分辨率
0.2m
最大一次下井取颗数
25
钻进式井壁取心注意事项
1、 对井况的要求 井径范围：160mm—380mm。 要求取芯段泥饼不能过厚，以利于取出较长的岩芯。 在井下拐点上下50米，需打玻璃微球降粘剂，以防仪器遇阻和遇卡。 井斜小于15度，对大于15度井斜的井会影响取芯的收获率，并增加测井风险。
2、 对泥浆的要求 因为旋转式井壁取心每个点约需5~7分钟左右，极易造成仪器及电缆的粘卡，所以
要求泥浆中打入防卡剂。短起下结束后充分循环泥浆，做粘卡试验，保证仪器能在井下 安全静止5~7分钟。
循环泥浆3周以上，充分除砂、除岩屑。 对于高温井应采取降温措施。 泥浆性能要求，粘度〈60s；含砂量〈0.5%；失水量〈8ml;比重〈1.4g/cm3 泥浆静止8小时以上，必须再次通井循环泥浆3周以上。 3、对电源的要求 钻进式井壁取心时所需电源功率较大（380V），所以井队应提供功率相对较大，电压 波动相对较小的接电场所供测井队使用，并在测井施工过程中不能断电。如确需倒电 必须征得测井队同意。

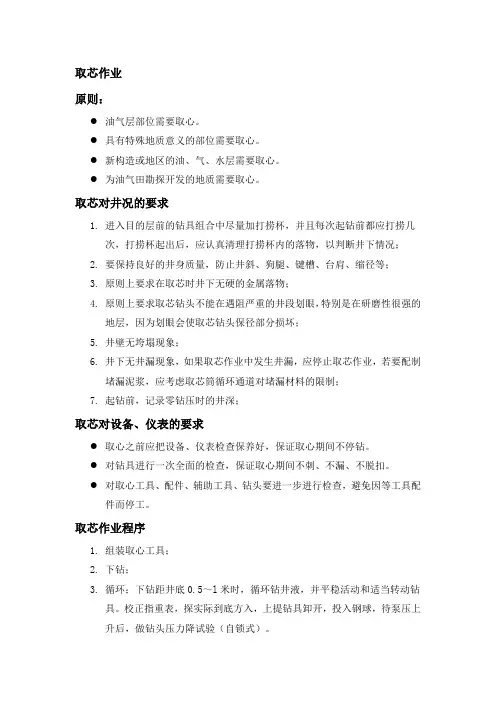

钻井取芯作业
取芯作业原则：●油气层部位需要取心。
●具有特殊地质意义的部位需要取心。
●新构造或地区的油、气、水层需要取心。
●为油气田勘探开发的地质需要取心。
取芯对井况的要求1.进入目的层前的钻具组合中尽量加打捞杯，并且每次起钻前都应打捞几次，打捞杯起出后，应认真清理打捞杯内的落物，以判断井下情况；2.要保持良好的井身质量，防止井斜、狗腿、键槽、台肩、缩径等；3.原则上要求在取芯时井下无硬的金属落物；4.原则上要求取芯钻头不能在遇阻严重的井段划眼，特别是在研磨性很强的地层，因为划眼会使取芯钻头保径部分损坏；5.井壁无垮塌现象；6.井下无井漏现象，如果取芯作业中发生井漏，应停止取芯作业，若要配制堵漏泥浆，应考虑取芯筒循环通道对堵漏材料的限制；7.起钻前，记录零钻压时的井深；取芯对设备、仪表的要求●取心之前应把设备、仪表检查保养好，保证取心期间不停钻。
●对钻具进行一次全面的检查，保证取心期间不刺、不漏、不脱扣。
●对取心工具、配件、辅助工具、钻头要进一步进行检查，避免因等工具配件而停工。
取芯作业程序1.组装取心工具；2.下钻；3.循环；下钻距井底0.5～l米时，循环钻井液，并平稳活动和适当转动钻具。
校正指重表，探实际到底方入，上提钻具卸开，投入钢球，待泵压上升后，做钻头压力降试验（自锁式）。
4.造心；先启动顶驱/转盘，缓慢施加钻压，以低转速、轻钻压试运转，待运转平稳、钻进0.5～0.8米以后，逐渐调整到正常取心钻进参数。
5.钻进；钻进是取好岩心的关键环节之一，不仅对合理使用钻头、提高取心速度关系重大，而且对提高岩心收获率也有直接的影响。
6.割心；①正常情况下的割心——在岩性均一、成柱性较好的中硬或硬地层取心时，可以根据内岩心筒的长度来确定割心的位置。
在岩性不均一、软硬交错变化复杂的地层中取心时，在内岩心筒长度的范围内，尽量把割心位置选择在比较硬的地层为好，不要勉强多打进尺。
此时，割心像接单根前割心一样，割完岩心后要在不同高度分别上提钻具，并以不同方向缓慢下放钻具探心。
取芯井控措施
取芯井控措施1. 简介取芯井是在地下矿井中进行岩芯取样的一个设备。
为确保安全和高效地进行岩芯取样工作，需要采取一系列的控制措施。
本文将介绍取芯井的控措施。
2. 安全控措施2.1 安全设备取芯井区域应设有足够的安全设备，包括安全帽、耳塞、防护手套等。
操作人员在操作取芯井时必须佩戴这些安全设备，以保护自身的安全。
2.2 操作规范在进行取芯井工作之前，操作人员必须接受相关的培训，了解取芯井的操作规范。
操作人员要熟悉设备的使用方法，并严格按照操作规范进行操作，确保工作的安全进行。
2.3 安全检查在每次使用取芯井之前，应进行安全检查。
主要包括对设备的整体状态、电气系统以及传动系统等进行检查，确保其正常运行，并修复任何可能存在的故障或问题。
2.4 通风措施取芯井工作时，可能会产生大量的粉尘和有害气体。
为了保障操作人员的健康，需要在取芯井周围区域采取有效的通风措施，确保空气质量符合标准。
3. 环境控制措施3.1 温度控制取芯井工作涉及到地下环境，尤其是深井，在一些情况下可能会出现高温或低温的情况。
需要在取芯井的设计和操作中考虑温度控制，保障操作人员的舒适性和健康。
3.2 光照控制在地下矿井中，可能存在光照不足的情况，这会影响操作人员的工作效率。
在取芯井的设计和安装中，需要考虑提供足够的光照，以确保工作的顺利进行。
3.3 噪音控制地下矿井中可能存在噪音较大的环境，这会对操作人员造成噪音污染和健康影响。
在取芯井的使用过程中，需要采取相应的措施，以降低噪音的影响，保护操作人员的听力健康。
4. 质量控制措施4.1 采样设备的选择在进行岩芯取样时，需要选择合适的采样设备，确保采样的准确性和质量。
考虑到不同的取芯井工作环境和需要，可以选择不同类型和规格的岩芯采样器。
4.2 采样技术的优化为了获得更高质量的岩芯样品，需要优化取芯井的采样技术。
可以采取一些技术手段，如降低振动幅度、减小异常振动的影响等，提高岩芯采样的质量。
4.3 采样样品的保护取芯井采集到的岩芯样品需要进行保护，以防止样品污染或变质。
井壁取心
井壁取心录井用井壁取心器，按指定的位置在井壁上取出地层岩心的方法叫井壁取心。
井壁取心通常都是在电测完后进行的。
一个取心器上有36个孔，每一个孔内装一个取心筒，孔底装有炸药，通过电缆接到地面仪器车上，以便在地面控制取心深度和点火、发射。
点火后，炸药将取心筒强行打入井壁，取心筒被钢丝绳连接在取心器上，上提取心器即可将岩心从地层中取出。
取心时一般是自下而上进行的。
一、确定井壁取心的原则井壁取心的目的是为了证实地层的岩性、含油性，以及岩性和电性的关系，或者为了满足地质方面的特殊要求。
根据不同的取心目的，选定取心层位。
在一般情况下，下列层位均应进行井壁取心：1.在钻进过程中有油气显示的井段，须进一步用井壁取心加以证实。
2.岩屑录井过程中漏掉岩屑的井段，或者岩心录井时岩心收获率低的井段。
3.测井解释有困难，需井壁取心提供地质依据的层位，如可疑油层、油层、油水同层、含油水层、气层等。
4.需要进一步了解储油物性，而未进行钻进取心的层位。
5.录井资料和测井资料有矛盾的层位。
6.某些具有研究意义的标准层、标志层，及其它特殊岩性层。
7.为了满足地质的特殊要求而选定的层位。
二、准备工作1.需要搞井壁取心的井，在完井电测时，要求电测队提供跟踪曲线。
目前常用的跟踪曲线是1：200的0.45m底部梯度电阻曲线。
2.按照确定井壁取心原则或甲方的要求，根据录井、测井资料，在跟踪曲线上相应的位置用红蓝铅笔划横线标注，自下而上顺序编号。
3.填写井壁取心通知单一式两份，一份提供给炮队作为取心时的依据，一份留下自用。
4.向炮队介绍本井钻遇地层及井下情况。
5.物质准备：准备按单、双数编号的岩心袋36个、岩心标签、捅心工具、四氯化碳、滤纸、试管、稀盐酸、荧光灯、管钳、台钳、小刀、井壁取心盒、井壁取心瓶、井壁取心描述记录等。
三、井壁取心出筒1.取心器从井口提出后，平放在钻台大门坡道前的支架上，每卸出一个取心筒，立即按取心深度装入相应编号的岩心袋内；如果是空筒，相应编号的袋子应空着。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井壁取心作业的安全操作
取心施工时，用装枪机组装取芯装置，用电缆将取心器下人井中，由地面仪器控制，在预定深度位置点火，将取心筒打入井壁取下岩心，用绞车配合起下电缆，将岩心筒拔出井壁，起出井口。
取心工具主要
是井壁取心器，其上部．是选发器装置，主体是取心枪体，枪体上装
配炸药和岩心筒。
井壁取芯中使用的炸药为炸药，是高温火药，属于危险品，因此
要严格执行保管、领取、使用、交接等制度，要特别注意防盗、防火、防爆炸。
在井壁取心施工过程中，人员接触的运转设备、电源、火药、取
芯装置等可能造成伤害、致死。
施工安全要求是：
所有接地连接不允许使用裸导线，接线头要用胶布或胶管包好，
不准裸露在外；井口接线时，要先将电缆放电后再接线；取心器、电
极起出井口前，操作员要注意关闭电源。
地面爆炸是取心工作中最恶性的事故，直接危害施工人员生命和
设备安全，这类事故的主要原因可归结为：火药使用或保管不善，麻
痹大意，火花落入爆炸箱或匆忙点燃地面粉末，燃及药箱，发生爆炸。
预防爆炸事故的办法有：火药要设专人保管，火药箱用完盖好上锁，
把散碎火药
清除干净；在装有火药的车辆上以及装弹机装弹时，不得吸烟或
动用明火；操作员在地面校验点火换档系统时，应拔掉插头；井口在
排除故障前，应断开点火连线的开关；若必须对工具进行整体地面检查，应设专人指挥，待井口接好线，取心器弹道朝下，井口人员撤离
10米以外，再通知仪器车操作员点火；井口人员连接取心器点火线前，应先对电缆放电，井口操作人员要站在取心器两侧，避开取心筒发射
方向。
取心作业中还要防止井口落物和井下落物。
如：滑轮夹板断裂，
安装不牢、吊卡崩开或因刹把失控等意外原因，使天滑轮掉下砸断电缆，造成电缆、取心器落井的井口落物事故；取心器打捞帽、选发器
外壳长时间使用的丝扣松框，顶丝脱落或忘记上顶丝，造成取心器落
井的井下落物事故；由于井下情况复杂，钻井液性能不好，井身质量差，井眼局部垮塌，以及表层套管喇叭口卡、挂等多方面原因引起遇阻、遇卡，拉断电缆或仪器接头而造成的井下落物事故。
避免施工过
程中因车辆动力故障，导致取心器在井下较长时间停留造成粘卡；取
心器选发器失控连档，一次发射多颗，它们都撞到了井壁，无法拔出，造成了卡在地下等机械事故，如生拉硬提，则可能造成电缆、取心器
拉断落井事故；施工中不要跨越电缆，以免绞车操作人员拉手刹时，
电缆弹起，把人弹伤或打倒摔伤；不要在绞车底盘下、绞车后乘凉或
干其他事情，以免井下遇卡拉动绞车而压伤、碰伤。
取心施工时，绞
车放要选择平坦、坚硬的地面，打好掩木，如果井场地面松软、有冰
雪或因下雨打滑，应考虑挂保险绷绳，特别是处理遇卡事故时必须在
绞车前加绷绳。
