激光技术在精密测量中的应用
激光测量技术的发展与应用
激光测量技术的发展与应用随着科技的不断发展，各种新的技术和方法应运而生，其中激光测量技术便是其中之一。
激光测量技术是一种基于激光原理的测量技术，其精度高、测量范围大、可靠性高等特点，使其在各个领域得到了广泛的应用。
一、激光测量技术的发展历程激光测量技术最早可以追溯到20世纪60年代，当时激光仅仅被作为一种研究工具而存在。
随着激光技术的不断发展和完善，激光被广泛应用到了测量领域中。
随后，一系列与激光测量技术相关的测量仪器相继问世，如激光全站仪、激光测距仪、激光测速仪等。
这些仪器的出现，极大地推进了激光测量技术的发展。
二、激光测量技术的应用领域1. 土建工程领域激光全站仪是土建工程领域中最常用的设备之一。
它可以实现建筑物的精确定位和精确定位，从而极大地提高了土建工程的建筑质量和施工效率。
此外，激光测距仪可以用来进行建筑物的测量和校准，为土建工程提供了完美的解决方案。
2. 工业制造领域在工业制造领域，激光测量技术同样发挥着重要的作用。
例如，激光干涉仪可以用来测量制造过程中的各种形状、表面粗糙度和尺寸等；激光排斥仪则可用来进行体积测量和绘制等。
3. 航天航空领域航天航空在特殊环境下进行，对设备要求十分严格。
而激光测量技术，由于其精度高、反应速度快、测量范围广的特点，成为了航天航空领域中必不可少的测量工具之一。
例如，在火箭发射前，必须对其进行多次精密测量，以确保其表面精度和几何形状符合要求。
4. 医疗保健领域激光测量技术在医疗保健领域中应用十分广泛。
例如，激光干涉法可以用于测量眼睛的曲率半径和散光程度，从而帮助医生制定更加精确的治疗方案。
此外，激光扫描系统还可以用于制作3D打印模型，为手术前的规划提供更直观的辅助。
三、激光测量技术的发展趋势随着现代科技的不断发展，激光测量技术也在朝着更加智能化、更加高效化、更加精准化的方向发展。
例如， AI人工智能技术的应用，可以通过对测量过程中的数据进行快速分析和计算，大幅度提高激光测量技术的测量效率和精度。
激光原理与技术--第六章 激光在精密测量中的应用
半波长的奇数倍时----- 出现明纹。
21
我们把k =士1的两个暗点之 间的角距离作为中央明纹的 角宽度．中央明纹的半角宽度
Δθ0≈λ∕a
◆暗纹中心位置公式:
◆明纹中心位置公式:
明纹 暗纹
◆光强分布公式:
单缝衍射测量仪器示意图
4
6.1.2 激光干涉测长系统的组成
除了迈克尔孙干涉仪以外，激光干涉测长系统还包括激光光源、可移 动平台、光电显微镜、光电计数器、显示记录装置
7.干涉条纹计数时，通过移相获得两路相差π/2的干涉条纹的光强信号， 该信号经放大，整形，倒向及微分等处理,可以获得四个相位依次相差π/2 的脉冲信号（图6-5）。
图6-2 反射器
3
6.1.2 激光干涉测长系统的组成
5.激光干涉仪的典型光路布局有使用角锥棱镜反射器的光路布局，如图6-3示。
图6-3 典型光路布局
6. 移相器也是干涉仪测量系统的重要组成部分。常用的移相方法有机械移相（图6-4）， 翼形板移相，金属膜移相和偏振法移相。
图6-4 机械法移相原理图
13
基本原理
The Michelson interferometer is shown in Figure 1. The basic optical path of laser interferometer length measurement is a Michelson interferometer, and this makes use of interference fringes ,which are the traces of points owing the same path difference, to reflect the information of measured object. It uses the partially reflecting element P to divide the light from laser source into two mutually coherent beams which are reflected by M1 and M2 .The output intensity of an interferometer is a periodic function of the length difference between the measuring path and the reference path of the interferometer. Typical length measurements with a laser interferometer are performed by moving one reflector of the interferometer along a guideway and counting the periodic interferometer signal, e.g. the interference fringes. These results are unambiguous as long as the length difference between two consecutive measurements is within λ/2. Interpolation of the fringes can lead to a resolution of the length measurement below 1nm. The bright fringes occur when the path difference is kλ and the dark fringes when it is (k+1/2)λ,where k is any integer.
激光干涉技术在精密测量中的应用研究
激光干涉技术在精密测量中的应用研究激光干涉技术是目前应用最广泛的一种精密测量方法，它利用激光的准直性、相干性和波长稳定性，在测量物体的形状、表面形貌、位移、振动、变形等方面具有很高的精度和分辨率，被广泛应用于制造、科研及医疗等领域。
本文将会详细探讨激光干涉技术在精密测量中的应用研究，包括激光干涉技术的基本原理及分类、激光干涉计的结构和工作原理、激光干涉技术在表面形貌测量、位移测量和振动测量中的应用、激光干涉技术在工业生产中的应用以及其在医疗领域中的应用。
一、激光干涉技术的基本原理和分类激光干涉技术是利用激光的准直性和相干性，在将两束或多束激光引导到相同的测量点或目标区域时，由于激光的相干性，相干的激光将会产生干涉条纹，通过对这些干涉条纹的分析，可以得到被测量物体的精密信息。
激光干涉技术主要有多普勒激光干涉技术、白光干涉技术、涡流激光干涉技术等。
二、激光干涉计的结构和工作原理激光干涉计主要由光路、干涉仪、检测器以及信号处理系统等组成，其中干涉仪是实现干涉效果的核心装置。
干涉仪主要有两种类型，一种是Michelson干涉仪，另一种是Fizeau干涉仪。
Michelson干涉仪采用一个半透镜和两个反射镜对激光进行分束、反射、再合并，从而产生干涉条纹；而Fizeau干涉仪使用一个反射镜和一个折射平面对激光分别进行反射和透射，产生干涉条纹。
信号处理系统主要用于对干涉条纹进行处理和分析。
三、激光干涉技术在表面形貌测量中的应用激光干涉技术具有高分辨率、高灵敏度、非接触等特点，广泛应用于表面形貌测量。
通过测量被测量物体表面与基准表面之间的距离差，可以得出被测物体的表面形貌信息。
激光干涉技术在表面形貌测量中已取得了显著的进展，应用广泛，如金属表面粗糙度测量，光学元件的制作等。
四、激光干涉技术在位移测量中的应用激光干涉技术可对微小的位移进行测量，精度高、实时性好，被广泛应用于工程应用中，如机械工程、土木工程、电子工业等。
激光干涉仪在机床精度检测中的应用
激光干涉仪在机床精度检测中的应用
激光干涉仪通过测量光的干涉现象来实现精密测量。
它利用激光的特性，通过将激光
分成两束，一束作为参考光束，另一束经过机床的运动系统后作为测量光束。
当两束光重
新合成时，会产生干涉现象，干涉条纹的变化可以反映出机床运动系统的变化。
1. 机床运动误差的检测：激光干涉仪可以实时测量机床的运动误差，例如位置误差、直线度、圆度等。
通过与已知精度的参考标准进行比对，可以评估机床的运动系统是否达
到要求，并及时发现和纠正问题。
2. 机床加工误差的检测：机床在加工过程中，由于刀具磨损、工件变形等原因，会
产生加工误差。
激光干涉仪可以实时监测和记录加工过程中的加工误差，通过分析和比对
测量数据，可以评估机床的加工精度，提高加工质量。
3. 机床刚度的检测：机床的刚度是衡量其抗变形性能的重要指标。
激光干涉仪可以
通过测量机床的刚度进行评估，例如测量机床在不同负载下的变形量，从而评估机床的刚
度性能，为优化机床结构提供参考。
4. 机床热变形的检测：机床在工作过程中会受到热变形的影响，影响其加工精度和
稳定性。
激光干涉仪可以通过测量机床的热变形量，了解机床的热稳定性，并配合温度传
感器等设备，实时监测和控制机床的温度变化，提高机床的热稳定性。
激光干涉仪在机床精度检测中具有重要的应用价值。
通过实时监测和测量，可以提供
高精度和可靠的数据，帮助机床生产厂家和用户评估机床的精度和稳定性，优化机床结构
和加工过程，提高机床的加工质量和生产效率。
激光干涉仪在机床精度检测中的应用
激光干涉仪在机床精度检测中的应用一、激光干涉仪的原理及特点激光干涉仪是一种通过激光光束的干涉现象来测量长度、角度、位移等物理量的仪器。
其原理是利用激光器发射出的一束平行光束，经分束器分成两束光，分别射向被测量的表面，当两束光线并行射向被测表面时，其中一束光线通过反射或透射产生光程差，再经干涉，使两束光合成发生干涉条纹。
通过干涉条纹的形成和移动来测量被测量器件的长度、角度、位移等信息。
激光干涉仪具有高精度、非接触、快速测量、适用于不同材料和形状的表面等优点。
激光干涉仪在机床精度检测中得到了广泛的应用。
1. 几何误差检测在机床的使用过程中，由于零部件的磨损、变形以及装配误差等原因，会导致机床发生几何误差，进而影响加工精度。
激光干涉仪可以通过测量机床各部位的位移和形态变化，实时监测机床的几何误差，准确地识别机床的变形情况，以及对机床进行实时调整和修正，保证机床的加工精度。
2. 运动精度检测机床在加工过程中是需要进行各种轴向或者回转的运动，而这些运动需要保证其稳定性和精度。
激光干涉仪可以通过测量机床各轴的运动轨迹和变换，提供准确的运动精度数据，及时发现运动中的误差和振动，帮助调整机床的运动参数，保证加工的精准度。
3. 工件加工精度检测除了机床本身的精度，工件的加工也是影响加工精度的重要因素。
激光干涉仪可以通过测量工件的表面形态、平整度等参数，判断工件的加工质量，为机床运行参数的优化提供准确的数据支持。
1. 高精度激光干涉仪可以实现亚微米级别的精度，远高于传统的测量方法，可以满足精密加工对精度的要求。
2. 非接触激光干涉仪的测量过程是无需接触被测物体的，可以保证被测物体的表面不受干扰，避免了因接触而带来的误差。
3. 高效率激光干涉仪的测量速度快，可以实现实时监测和测量，提高了机床精度的调整效率。
4. 适用性广激光干涉仪适用于各种不同材质和形状的表面，可以满足不同机床和工件的精度检测需求。
四、激光干涉仪在机床精度检测中的发展前景随着人工智能和大数据技术的发展，激光干涉仪将更加智能化、自动化，可以通过数据分析和处理，实现机床的智能维护和优化，进一步提高机床的稳定性和精度。

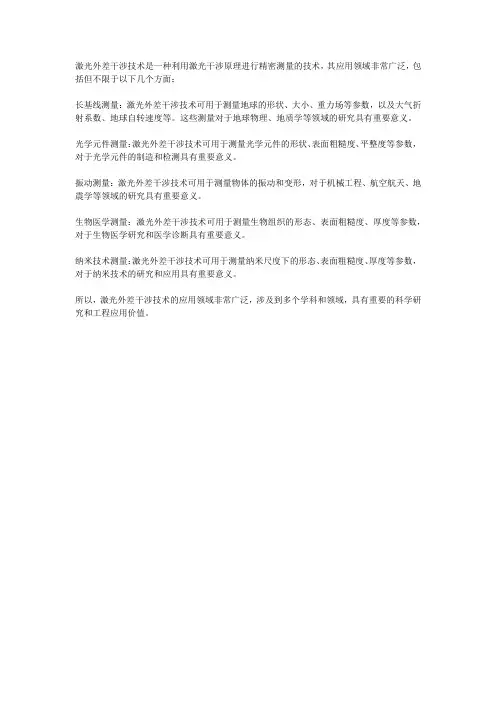

激光外差干涉技术的应用领域
激光外差干涉技术是一种利用激光干涉原理进行精密测量的技术，其应用领域非常广泛，包括但不限于以下几个方面：
长基线测量：激光外差干涉技术可用于测量地球的形状、大小、重力场等参数，以及大气折射系数、地球自转速度等。
这些测量对于地球物理、地质学等领域的研究具有重要意义。
光学元件测量：激光外差干涉技术可用于测量光学元件的形状、表面粗糙度、平整度等参数，对于光学元件的制造和检测具有重要意义。
振动测量：激光外差干涉技术可用于测量物体的振动和变形，对于机械工程、航空航天、地震学等领域的研究具有重要意义。
生物医学测量：激光外差干涉技术可用于测量生物组织的形态、表面粗糙度、厚度等参数，对于生物医学研究和医学诊断具有重要意义。
纳米技术测量：激光外差干涉技术可用于测量纳米尺度下的形态、表面粗糙度、厚度等参数，对于纳米技术的研究和应用具有重要意义。
所以，激光外差干涉技术的应用领域非常广泛，涉及到多个学科和领域，具有重要的科学研究和工程应用价值。
激光测量技术及其在制造中的应用
激光测量技术及其在制造中的应用激光技术是一种高精度、高效率的现代制造技术。
其中，激光测量技术作为激光技术的一个重要分支，被广泛应用于制造行业中的检测、测量、加工等领域，成为制造的重要手段之一。
本文将介绍激光测量技术的基本原理、分类、应用场景和优缺点，以及它在制造中的应用。
一、激光测量技术的基本原理和分类激光测量技术是利用激光测量器(如激光测距仪、激光测角仪、激光干涉仪等)对被测物进行测量和检测的一种技术。
它基于激光的发射、传播、接收和处理，采用光学、电子、计算机等技术手段，实现对被测物特定参数的测量和检测。
激光测量技术依据测量参数的不同，可以分为以下几类：1.激光测距技术激光测距技术是利用激光脉冲(或连续波)发射器对被测物进行距离测量的一种技术。
它的测量精度高、适用范围广，可以应用于航空、军事、建筑、地质勘探、制造等领域。
2.激光测角技术激光测角技术是基于三角测量原理，利用激光束的反射、折射、干涉原理，测量两条光线之间的夹角的一种技术。
它主要应用于地质调查、建筑测量、机器制造等领域。
3.激光干涉仪技术激光干涉仪技术是一种多点、非接触式的测量技术。
它利用激光干涉原理，通过测量干涉条纹的变化，来获取被测物形貌、表面状态、位置等信息。
它主要应用于工业自动化、光学加工等领域。
二、激光测量技术的应用场景和优缺点1.应用场景激光测量技术广泛应用于以下领域：①制造业-用于精密加工、质量检测、测量分析等。
②建筑工程-用于测量建筑物高度、角度、布局等。
③环保-用于测量空气、水、土壤等物理、化学参数。
④地质调查-用于地形、地貌、构造及物理地质测量分析。
⑤医药-用于医学成像、医疗设备检测、临床医学等。
2.优缺点激光测量技术具有以下优点：①测量速度快、精度高、自动化程度高。
②测量范围大、测量不受与传统测量方法相比的测量距离限制。
③不会对被测物造成物理损伤，不影响被测物的表面状态。
④支持远程、无线传输，方便数据处理和存储。
激光测量技术的原理及应用
激光测量技术的原理及应用激光测量技术是一种利用激光作为测量手段的高精度、非接触测量技术。
它通过光的传播和反射方式，结合精密的仪器设备和数据处理方法，实现对距离、速度、形状和表面特征等物理量的准确测量。
本文将从激光的原理出发，探讨激光测量技术的基本原理及其应用领域。
一、激光的原理激光（Laser）是由“光放大（Amplification）由受激（Stimulated）辐射（Emission）的光（Light）”所组成的词汇，它是指通过光学放大、光化学放大或其他方式产生的具有高度方向性、高单色性、高亮度和高准直度的光束。
激光的产生基于激光器，当激活物质受到外部能量激发后，原子或分子中的电子跃迁至激发态，然后在光学腔中通过受激辐射发射出相干光。
二、激光测量技术的原理1. 相位测量原理激光测量技术的基本原理之一是相位测量原理。
相位是指在激光传播过程中，光波向前推进的距离与波长之比。
通过测量相位差，可以得到光波在测量对象上反射或传播的距离。
常用的相位测量方法有干涉法、相移法等。
2. 时间测量原理激光测量技术的另一种原理是时间测量原理。
通过测量光波从激发到辐射的时间差，可以得到测量对象的速度或运动状态。
时间测量原理主要应用于测量运动物体的速度和运动轨迹等。
三、激光测量技术的应用激光测量技术在众多领域中得到了广泛的应用，以下是其中几个典型领域的应用案例。
1. 制造业领域在制造业领域，激光测量技术可用于检测产品的尺寸、形状、表面质量等，以保证产品的质量和精度。
例如，激光测量技术可以应用于机床、汽车零部件等的尺寸测量，实现精确的加工和装配。
同时，激光测量技术也可以用于检测材料的缺陷和瑕疵，提高产品的检测效率。
2. 航空航天领域在航空航天领域，激光测量技术常用于测量飞机机翼的形状和结构，以及飞机机身的表面质量和变形情况。
通过激光测量技术，可以实时监测飞机的结构变化和疲劳破坏情况，为飞机的安全性和可靠性提供保障。
3. 医疗领域在医疗领域，激光测量技术被广泛应用于眼科、皮肤治疗和医学影像等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光技术在精密测量中的应用
激光技术是一种高度精密的技术，其在精密测量中的应用已经得到广泛的认可与应用。
激光技术的优点在于其高度集中与直线传播特性，这使得其在测量领域具备了独到的优势。
一、激光干涉测量
激光干涉测量是一种利用激光干涉现象来实现高度精确测量的方法。
其主要原理是通过将激光光束分为两束，一束射向待测物体，另一束作为参考光束，通过二者的干涉现象来实现测量。
这种测量方法具有非常高的精确度，并且可以测量多种参数，如长度、角度等。
二、激光测距
激光测距是一种通过测量光束的飞行时间来确定距离的方法。
它利用激光光束的高度集中性和直线传播特性，可以实现非常精确的距离测量。
激光测距广泛应用于工程测量、地理测量等领域，在地震监测、地质勘探等方面也发挥着重要作用。
三、激光扫描仪
激光扫描仪是一种利用激光束扫描物体表面，并通过接收反射光来获取物体表面三维信息的设备。
激光扫描仪具备高度精确和高速扫描的能力，可以实现对物体形状、轮廓等方面的准确测量。
激光扫描仪广泛应用于数字化设计、三维建模等领域，在制造业、文化遗产保护等方面都发挥着重要作用。
四、激光切割
激光切割是一种利用激光束对材料进行切割的方法。
激光束高度集中的特性使得其能够在很小的区域内产生高能量密度，从而实现对材料的切割。
激光切割精细度高、速度快、适用于多种材料，因此在工业制造中得到了广泛应用。
五、激光雷达
激光雷达是一种利用激光光束来实现远距离探测与测量的设备。
它利用激光束
的高度集中和直线传播特性，可以实现对目标物体的高精度、高分辨率的三维测量。
激光雷达广泛应用于地理勘测、气象研究、无人驾驶等领域，在智能交通、环境监测等方面发挥着重要作用。
总结起来，激光技术在精密测量中的应用是非常广泛的。
其高精度、高度集中
和直线传播的特性，使得激光技术成为了精确测量领域的重要手段。
激光干涉测量、激光测距、激光扫描仪、激光切割和激光雷达等应用形式，为我们提供了准确测量和高效生产的技术支持。
随着技术的不断发展，激光技术在精密测量中的应用还将不断创新和拓展，为社会进步和发展带来更大的贡献。
