测绘工程变形监测实习报告
工程变形测量实习报告
一、实习背景随着我国城市化进程的加快，基础设施建设和工程建设规模不断扩大，各类工程在施工和使用过程中，都会产生不同程度的变形。
为了确保工程质量和安全，对工程进行变形监测是一项至关重要的工作。
本实习报告以工程变形测量为主题，通过实习实践，使我对工程变形测量的理论知识和实际操作有了更深入的了解。
二、实习目的1. 掌握工程变形测量的基本理论和方法；2. 熟悉工程变形监测仪器设备的使用和操作；3. 培养实际动手能力和团队协作精神；4. 提高对工程变形监测数据的分析和处理能力。
三、实习内容1. 理论学习（1）工程变形测量的基本概念和原理；（2）工程变形监测的分类和方法；（3）工程变形监测仪器设备的基本原理和操作；（4）工程变形监测数据处理和分析方法。
2. 实践操作（1）水准测量：学习水准仪的使用，掌握水准测量原理和操作步骤，进行水准点布设和水准测量；（2）全站仪测量：学习全站仪的使用，掌握全站仪测量原理和操作步骤，进行角度测量和距离测量；（3）GPS测量：学习GPS仪器的使用，掌握GPS测量原理和操作步骤，进行平面坐标测量；（4）沉降观测：学习沉降观测原理和仪器设备，进行沉降观测数据的采集和处理。
3. 数据分析（1）对采集到的变形监测数据进行整理和校核；（2）运用相关软件对数据进行处理和分析，绘制变形曲线图；（3）分析变形原因，提出防治措施。
四、实习总结1. 通过本次实习，我掌握了工程变形测量的基本理论和方法，了解了各类变形监测仪器设备的使用和操作；2. 在实践操作过程中，我锻炼了实际动手能力和团队协作精神，提高了自己的综合素质；3. 通过数据分析，我对工程变形监测数据有了更深入的理解，为今后从事相关工作奠定了基础。
五、实习体会1. 工程变形测量是一项严谨的工作，要求操作人员具备较高的理论知识和实际操作技能；2. 在实习过程中，我深刻体会到团队合作的重要性，只有团结协作，才能完成好各项任务；3. 实习让我认识到理论知识与实际操作相结合的重要性，只有将所学知识运用到实际工作中，才能更好地为我国工程建设服务。
顶岗实习变形监测实习报告
顶岗实习变形监测实习报告一、实习单位与实习内容概述本次实习单位为某地质勘查设计研究院，实习时间为2022年6月至2022年8月，实习内容主要包括变形监测数据采集、数据处理、报告编制等方面的工作。
二、实习过程及收获1. 实习前期培训在实习开始前，单位组织了为期一周的培训，主要包括地质勘查基础知识、变形监测原理、测量仪器使用方法等方面的内容。
通过培训，我对变形监测工作有了初步的了解，为后续的实际操作打下了基础。
2. 实习中期实践实习期间，我参与了多个变形监测项目，包括桥梁、高层建筑和隧道等。
在项目实践中，我主要负责以下工作：（1）变形监测数据采集：使用全站仪、水准仪等测量仪器，按照设计方案进行监测点的位置布设，并对监测点进行定期观测，记录相关数据。
（2）数据处理：将采集到的数据进行整理、计算，分析监测点的位移、沉降等变化情况。
（3）报告编制：根据数据处理结果，编写监测报告，包括监测方案、监测过程、监测结果及分析等内容。
3. 实习后期总结在实习后期，我对所参与的项目进行了总结，分析了变形监测工作中的不足之处，并提出了改进措施。
同时，我还就实习期间的学习和工作经验进行了总结，为今后的工作打下了基础。
三、实习感悟通过本次实习，我对变形监测工作有了更深入的了解，掌握了监测数据采集、处理和报告编制等方面的技能。
同时，实习过程中的团队协作、沟通能力和解决问题的能力也得到了锻炼。
首先，实习使我认识到理论知识与实践操作的重要性。
在实际工作中，理论知识是指导实践的基础，而实践操作则是检验理论知识的唯一标准。
只有将二者紧密结合，才能更好地解决问题。
其次，实习让我明白了团队协作的重要性。
在项目中，每个成员都有自己的职责和任务，只有大家齐心协力，才能保证项目的顺利进行。
此外，实习过程中，我与同事、导师建立了良好的沟通关系，这使我更加懂得了与人沟通、协作的重要性。
最后，实习锻炼了我的解决问题的能力。
在实际工作中，会遇到各种意想不到的问题，如何迅速、有效地解决问题，是每个工作者都需要面对的挑战。
水平变形监测实习报告
水平变形监测实习报告一、实习背景与目的随着我国经济社会的快速发展，各类工程建设项目如雨后春笋般涌现。
在工程建设过程中，变形监测是一个非常重要的环节，尤其是水平变形监测。
为了确保工程的安全稳定，提高变形监测技术水平，本次实习旨在通过水平变形监测实践，掌握变形监测的基本原理、方法和技术，培养实际操作能力。
二、实习内容与过程1. 实习前的准备在实习开始前，我们学习了《变形监测》课程的相关理论知识，了解了水平变形监测的基本原理、方法和技术。
同时，我们还了解了实习所使用的仪器设备，如全站仪、水准仪等，并掌握了其操作方法。
2. 实习过程（1）布设监测点：根据设计要求，我们在工程区域内布设了若干个监测点，以便进行水平变形监测。
（2）初始数据采集：在监测点布设完成后，我们使用全站仪对各监测点进行了初始数据采集，记录了各监测点的初始坐标。
（3）定期监测：在初始数据采集完成后，我们按照预定的时间间隔对各监测点进行了定期监测。
每次监测时，我们使用全站仪对各监测点进行数据采集，并记录下来。
（4）数据处理与分析：为了判断工程是否存在水平变形，我们对采集到的监测数据进行了处理与分析。
通过计算各监测点的水平位移量，分析工程是否存在不均匀沉降、倾斜等现象。
三、实习成果与分析1. 实习成果通过本次实习，我们成功完成了工程区域的水平变形监测任务。
监测结果显示，各监测点的水平位移量在规定范围内，未超过预警值。
此外，我们还对监测数据进行了整理和分析，撰写了水平变形监测报告。
2. 实习分析（1）水平变形监测在工程建设中的重要性：水平变形监测是确保工程建设安全的关键环节。
通过监测，我们可以及时发现工程是否存在不均匀沉降、倾斜等现象，为工程加固和调整提供依据。
（2）监测数据的准确性：监测数据的准确性是判断工程是否存在水平变形的前提。
因此，在监测过程中，要严格控制测量误差，确保监测数据的可靠性。
（3）监测周期的设定：监测周期的设定应根据工程的实际情况和设计要求进行。

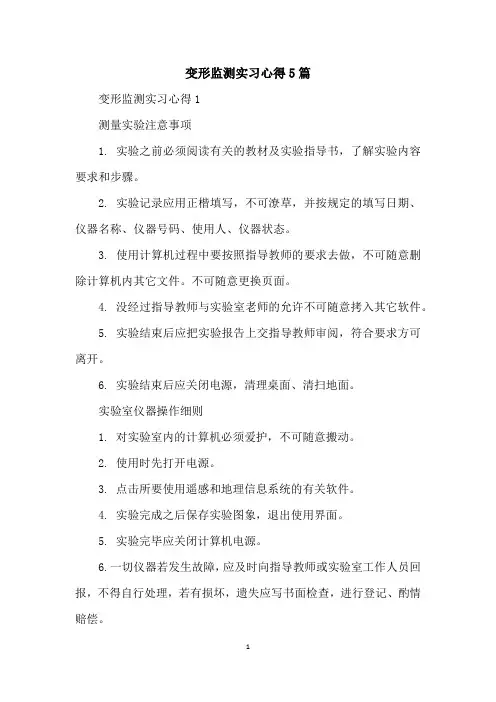

变形监测实习心得5篇
变形监测实习心得5篇变形监测实习心得1测量实验注意事项1. 实验之前必须阅读有关的教材及实验指导书，了解实验内容要求和步骤。
2. 实验记录应用正楷填写，不可潦草，并按规定的填写日期、仪器名称、仪器号码、使用人、仪器状态。
3. 使用计算机过程中要按照指导教师的要求去做，不可随意删除计算机内其它文件。
不可随意更换页面。
4. 没经过指导教师与实验室老师的允许不可随意拷入其它软件。
5. 实验结束后应把实验报告上交指导教师审阅，符合要求方可离开。
6. 实验结束后应关闭电源，清理桌面、清扫地面。
实验室仪器操作细则1. 对实验室内的计算机必须爱护，不可随意搬动。
2. 使用时先打开电源。
3. 点击所要使用遥感和地理信息系统的有关软件。
4. 实验完成之后保存实验图象，退出使用界面。
5. 实验完毕应关闭计算机电源。
6.一切仪器若发生故障，应及时向指导教师或实验室工作人员回报，不得自行处理，若有损坏，遗失应写书面检查，进行登记、酌情赔偿。
变形监测实习心得2一、实验目的四、实验方法及步骤二、实验原理五、实验记录及数据处理三、实验仪器六、误差分析及问题讨论目录1. 认识操作界面2. 物体模型制作基础3. 放样建立模型的使用4. 曲面建立模型的使用5. Poly建模的使用6. 材质编辑的使用7. 灯光的'使用8. 基本渲染器的使用9. Unwrap UVW贴图的使用10. 动画基础11. 动力学系统的使用12.骨骼的使用13. 粒子系统14. 使用脚本编写动画15. Video post的使用每次实验课必须带上此本子，以便教师检查预习情况和记录实验原始数据。
实验时必须遵守实验规则。
用正确的理论指导实践袁必须人人亲自动手实验，但反对盲目乱动，更不能无故损坏仪器设备。
这是一份重要的不可多得的自我学习资料袁它将记录着你在大学生涯中的学习和学习成果。
请你保留下来，若干年后再翻阅仍将感到十分新鲜，记忆犹新。
它将推动你在人生奋斗的道路上永往直前!实验一一、实验课程名称三维动画制作二、实验项目名称认识操作界面三、实验目的和要求认识熟悉3ds max的操作界面。

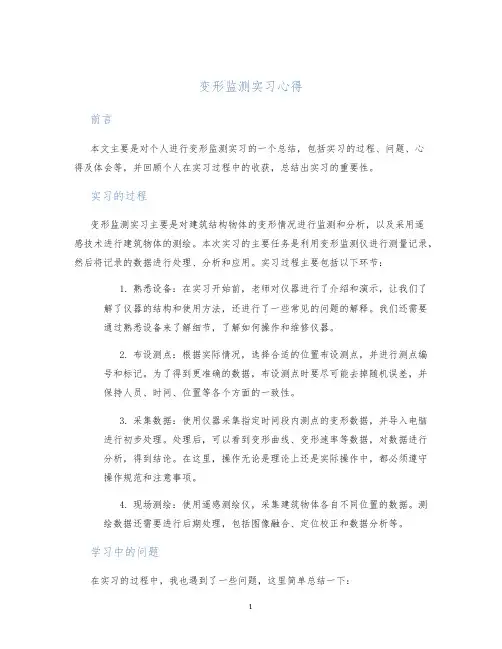

变形监测实习心得
变形监测实习心得前言本文主要是对个人进行变形监测实习的一个总结，包括实习的过程、问题、心得及体会等，并回顾个人在实习过程中的收获，总结出实习的重要性。
实习的过程变形监测实习主要是对建筑结构物体的变形情况进行监测和分析，以及采用遥感技术进行建筑物体的测绘。
本次实习的主要任务是利用变形监测仪进行测量记录，然后将记录的数据进行处理、分析和应用。
实习过程主要包括以下环节：1.熟悉设备：在实习开始前，老师对仪器进行了介绍和演示，让我们了解了仪器的结构和使用方法，还进行了一些常见的问题的解释。
我们还需要通过熟悉设备来了解细节，了解如何操作和维修仪器。
2.布设测点：根据实际情况，选择合适的位置布设测点，并进行测点编号和标记。
为了得到更准确的数据，布设测点时要尽可能去掉随机误差，并保持人员、时间、位置等各个方面的一致性。
3.采集数据：使用仪器采集指定时间段内测点的变形数据，并导入电脑进行初步处理。
处理后，可以看到变形曲线、变形速率等数据，对数据进行分析，得到结论。
在这里，操作无论是理论上还是实际操作中，都必须遵守操作规范和注意事项。
4.现场测绘：使用遥感测绘仪，采集建筑物体各自不同位置的数据。
测绘数据还需要进行后期处理，包括图像融合、定位校正和数据分析等。
学习中的问题在实习的过程中，我也遇到了一些问题，这里简单总结一下：1.操作不熟练：由于实习前时间仓促，对仪器的操作和使用不熟练，导致操作不当和误差较大。
2.数据处理问题：在采集数据时，由于不同人员、时间和操作方法的差异，可能导致数据变形或误差，需要进行合理的数据处理和分析。
3.现场测绘问题：现场测绘中会受到环境、光亮度影响，而采集的数据也需要进行重复测量、校正等处理，从而得到有效的数据。
针对这些问题，我们需要在实习期间加强实践和理论学习，提高能力和水平。
实习的收获通过这次实习，我学到了很多知识和技能。
首先，我了解了建筑物体变形监测的基本原理和方法，学会了使用相关的测量仪器；其次，我学习了如何进行数据处理和分析，掌握了数据分析中的基本方法；最后，我也学习了如何选择影响实验的因素进行控制，如何分析影响因素对实验的影响，从而得出更准确的结果。

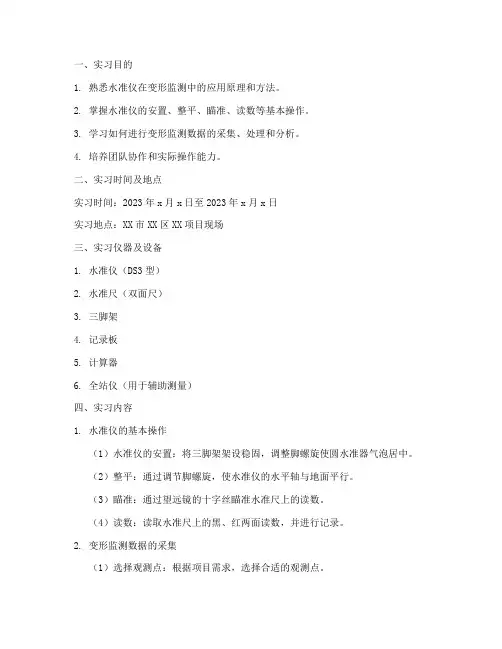

水准仪变形监测实习报告
一、实习目的1. 熟悉水准仪在变形监测中的应用原理和方法。
2. 掌握水准仪的安置、整平、瞄准、读数等基本操作。
3. 学习如何进行变形监测数据的采集、处理和分析。
4. 培养团队协作和实际操作能力。
二、实习时间及地点实习时间：2023年x月x日至2023年x月x日实习地点：XX市XX区XX项目现场三、实习仪器及设备1. 水准仪（DS3型）2. 水准尺（双面尺）3. 三脚架4. 记录板5. 计算器6. 全站仪（用于辅助测量）四、实习内容1. 水准仪的基本操作（1）水准仪的安置：将三脚架架设稳固，调整脚螺旋使圆水准器气泡居中。
（2）整平：通过调节脚螺旋，使水准仪的水平轴与地面平行。
（3）瞄准：通过望远镜的十字丝瞄准水准尺上的读数。
（4）读数：读取水准尺上的黑、红两面读数，并进行记录。
2. 变形监测数据的采集（1）选择观测点：根据项目需求，选择合适的观测点。
（2）观测路线：规划观测路线，确保观测点之间的视线距离满足要求。
（3）观测方法：采用前后视法，分别对观测点进行观测。
（4）数据记录：记录观测点的编号、观测时间、前后视读数等数据。
3. 变形监测数据的处理（1）计算观测点的高程：根据前后视读数，计算观测点的高程。
（2）计算高差：计算相邻观测点之间的高差。
（3）分析变形趋势：根据高程变化，分析监测对象的变形趋势。
4. 变形监测成果的整理（1）绘制变形监测图：根据观测数据，绘制变形监测图。
（2）编制监测报告：整理观测数据，编写监测报告。
五、实习总结1. 通过本次实习，我们掌握了水准仪在变形监测中的应用原理和方法。
2. 学会了水准仪的安置、整平、瞄准、读数等基本操作。
3. 掌握了变形监测数据的采集、处理和分析方法。
4. 培养了团队协作和实际操作能力。
5. 在实习过程中，我们发现了一些问题，如水准仪的读数误差、观测点的选择等，这些问题需要在今后的工作中加以改进。
六、实习建议1. 加强对水准仪的操作培训，提高操作熟练度。
变形监测实习报告(2篇)
第1篇一、实习背景随着我国经济的快速发展和城市化进程的加快，基础设施建设日益增多，对工程安全性和稳定性的要求也越来越高。
变形监测作为一项重要的工程测量技术，在工程建设、交通设施、水利工程等领域发挥着至关重要的作用。
为了提高自身的专业素养，加深对变形监测理论知识的理解，我将本次实习定位于某大型桥梁工程的变形监测。
二、实习目的1. 理论与实践相结合，加深对变形监测理论知识的理解。
2. 掌握变形监测的基本流程和操作方法。
3. 培养实际操作能力和团队协作精神。
4. 了解变形监测在工程中的应用和重要性。
三、实习内容本次实习主要分为三个阶段：理论学习、现场实习和总结报告。
（一）理论学习在实习开始前，我对变形监测的相关理论知识进行了系统学习，包括：1. 变形监测的基本概念、分类和原理。
2. 变形监测仪器和设备的操作方法。
3. 变形监测数据处理和分析方法。
4. 变形监测在工程中的应用实例。
（二）现场实习1. 现场踏勘在实习期间，我们首先对桥梁工程进行了现场踏勘，了解了桥梁的结构形式、主要技术参数和施工进度。
现场踏勘过程中，我们重点观察了桥梁的受力情况、施工环境和周边环境。
2. 仪器设备操作根据实习要求，我们学习了全站仪、水准仪等变形监测仪器的操作方法。
在专业人员的指导下，我们进行了实地操作，掌握了仪器的使用技巧。
3. 测点布设在桥梁工程中，测点布设是变形监测的关键环节。
我们根据设计要求，对桥梁的关键部位进行了测点布设，包括桥墩、桥台、桥面等。
4. 数据采集在测点布设完成后，我们进行了数据采集。
数据采集过程中，我们严格按照操作规程，确保数据的准确性。
5. 数据处理和分析采集到的数据经过整理和计算，得到了变形监测成果。
我们对成果进行了分析，发现了桥梁的变形规律和趋势。
（三）总结报告在实习结束后，我们撰写了实习报告，总结了实习过程中的收获和体会。
四、实习收获1. 理论知识得到巩固通过本次实习，我对变形监测的理论知识有了更深入的理解，为今后的工作打下了坚实的基础。
变形监测实习报告
变形监测实习报告引言本报告为变形监测实习的总结报告，通过实习过程的描述和分析，总结了变形监测技术的原理和应用，以及实习期间所进行的相关项目的实施与结果。
一、背景和目的1.1 背景随着城市建设和工程项目的日益增多，对于工程结构的安全性和稳定性的要求也越来越高。
在工程建设和运营过程中，往往需要对结构物的变形进行监测，以及及时掌握结构物的稳定情况，以便采取相应的修复或调整措施。
变形监测技术的发展为结构变形的实时监测提供了可行的解决方案。
1.2 目的本次实习的目的在于通过实践掌握变形监测技术的基本原理和应用，了解结构物变形的监测方法和工程实施过程，并通过实习期间参与的实际项目，运用所学知识进行数据采集、处理与分析，并得出相应的结论。
二、原理和方法变形监测是通过各种传感器对结构物的变形进行实时监测和控制的技术。
常用的变形监测方法包括：1.简单传感器法：利用测量变形的传感器，如光纤传感器、可变电阻应变计等，通过测量变形量的改变来判断结构变形情况。
2.全站仪法：全站仪能够实时、连续、高精度地测量目标物的生平位移和坐标变化，广泛应用于高层建筑、大桥、隧道等各类工程。
3.GNSS法：全球导航卫星系统(Global Navigation Satellite System)，如GPS(Global Positioning System)等，通过接收卫星信号，测量目标结构物相对于地球的三维坐标变化，可用于大型桥梁、高层建筑等结构物变形监测。
4.激光扫描法：利用激光测距仪对结构物进行非接触式扫描，通过对扫描数据进行处理和分析，得到结构物的三维形状和变形情况。
三、实习项目介绍在变形监测实习期间，我参与了一个桥梁变形监测项目。
该桥梁是一座跨越江河的大型桥梁，由于长期使用和自然因素的影响，需要对其进行变形监测。
3.1 实习目标本次实习的主要目标是通过变形监测技术监测该桥梁的变形情况，以评估其结构安全性，并根据实际变形情况提供相应的维修和加固方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一 实习的目的和任务
《变形监测综合实习》是《变形监测》教学的实践性环节，也是工程测量技术专业的重要组成部分。
在学生学完相关理论的基础上，通过一定内容的实训，学习正确操作方法，加强动手能力的锻炼，使理论和实践结合起来，从而深化所学内容。
《施工测量综合实习》是《工程测量》教学的实践性环节，其主要任务是使学生掌握放样基本要素的测设方法，掌握工程建筑物施工放样的方法，了解建筑物放样的精度分析，进一步熟悉工程测量仪器的使用。
通过实习，应达到下列基本要求：
1、能独立进行已知水平角的测设、已知水平角的测设及已知高程的测设。
2、能独立进行施工控制网的布设、观测与解算。
3、能独立进行工程建筑物的施工放样。
二、实习时间和地点 1、时间：二周 2、地点：校内
三、实习组织
根据仪器设备情况，4－5人为一组，每组设组长一人，组长负责全组的实习分工安排和考勤，负责组内借用仪器工具的安全与管理。
四、实习要求及注意事项
1、实习期间，实习时要按时出工，不得无故不随小组出工。
实习要按实习指导书的要求进行，提倡互相讨论研究，把不懂的弄懂。
实习时要集中精力，不得在仪器旁打闹，以防发生仪器事故。
2、爱护仪器，人人有责。
操作仪器工具要求方法正确，防止发生丢失、摔损事故。
3、表格填写要齐全，书写字迹要工整，切忌潦草．外业记录不能改动。
五、实习任务及其要点
（一）变形监测 1、沉降观测
a 、观测校区北面河岸的沉降。
（1）沿河岸找出沉降缝，在沉降缝中打入钢钉，钢订露出地面半厘米，并用红油漆标记编号，作为沉降监测点。
点数15～20个。
（2）高程控制：在河岸两端选取两组高程控制点，每组两个，每组两点之间以一站距离为宜。
两组控制点间按二等水准要求测出它们间的高差，往返高差闭合差mm L f h 4 。
假设其中一点高程H1＝10.000米，计算其它各控制点的高程。
（3）监测点观测：从一端已知控制点开始，采用附合水准路线，按三级水准
（5）沉降量计算：
∑∆=∆-=∆-=∆-=∆j
i i
i i h h h h h h h h h h h 343232121
（6）绘制各点随时间变化的沉降曲线。
（7）要求：每期观测前要检查两控制点间的高差，检验它们是否有变动。
在观测过程中，要采取三固定原则，固定仪器、固定观测员、固定观测线路。
b 、处理下面的沉降观测数据，并绘制沉降曲线。
某混凝土重力坝3个沉降观测点的观测结果
沉降观测曲线图：
2、倾斜观测
观测学校足球场三根旗杆倾斜量。
（1）在距离旗杆1.5～2.0H 远的地面选两个固定点A 、B 作测站点，两方向尽量保证直角。
另在远一点的地方选两个清晰目标M1 、M2分别作两站的后视目标。
（2）选起旗杆顶部的圆球最大圆周两边a 、b 作为上部左右观测点。
在旗杆底部高1米处划一圆圈，圆圈左右两点c 、d 作为下部观测点。
（3）水平角观测：在A 点架设经纬仪（不低于J2级），对中整平后，以M1定向，以盘左盘右观测Aa 、Ab 、Ac 、Ad 方向值。
观测4测回以平均值作最后结果。
设各方向平均值分别为L1、L2、L3、L4。
同法在B 站上测出4个方向值。
（4）丈量两站点到旗杆的水平距离，要求往返各丈量两次。
设平均值为S1、S2。
（5）测量出旗杆的高度H 。
（6）倾斜量计算:
H s
y x s S y ，L L L L S x ，L L L L ∆=
∆+∆=∆⨯=∆+-+=
⨯=∆+-+=
αρεερεε,'
'224
3221'
'124
3221222''''21
1
学校足球场三根旗杆倾斜观测如下： 方向观测法测水平角记录手簿
S2=0.049M H2=16.237M S3=0.008M H3=14.923M 1. a=0.0031 2. a=0.0030 3. a=0.0005
3、水平位移观测
利用视准线测小角法观测水平位移。
（1）假设地面上原有建筑物的一条边线为MN ，其上变形观测点1、2、3，经
一段时间后，这三个变形观测点位移至1’、2’、3’。
（2）在MN 附近布设一条视准线，A 、B 两点是该视准线上的工作基点，将精密经纬仪架设在工作基点A ，在后视点B 和1点上安置觇牌，用测回法测出∠BA1，观测值为β1；然后在1’上安置觇牌，用测回法测出∠BA1’，观测值为β1’。
则变化量为△β1=β1’－β1，即计算出1点的水平位移量△S1。
D s ∙∆=
∆ρ
β1
1
（3）用同样的方法测量2、3点的水平位移△S2和△S3。
水平位移观测记录表
(二)工程测量 建筑物的基础放样：
建筑物基础的测设包括以下两个方面：
①放出基础框架
②放出10个孔桩点的位置（1点－10点）
设计图如下：
测设说明：已知平面控制点A1（0.000，0.000）请建立施工控制网（布设导线）并测设出桩孔位置及基础框架
坐标表：
基础框架：
平面圆曲线：设计半径R=15m，圆心角=60°，要求测设出曲线主点位置并每5m
测设一个细部点。
全站仪导线观测记录表
施工放样图如下：
平面控制点坐标（2）（
七、实习心得
一周的实习结束，自己懂得了很多东西！这次将理论与实际相结合，把各科的知识加以联系。
使我们专业知识水平提高了，仪器操作更加熟练。
对我们以后参加工作有很大的帮助。
