项目九 剖面图和断面图的识读与绘制
建筑识图：分分钟教你弄清断面图与剖面图
建筑识图：分分钟教你弄清断面图与剖面图一、断面图建筑断面图：假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为断面图。
（1）断面图的形成及标注①断面图的定义。
假想用剖切面剖开物体后，仅画出剖切面与物体接触部分即截断面的形状，所得到的图形称为断面图，如图1-92（c）所示中的1—1、2—2断面图。
②剖面图与断面图的区别a.断面图只画出剖切面切到部分的图形；剖面图除应画出断面图形外，还应画出沿投影方向未被切到但能看到部分的投影。
所以说剖面图是“体”的投影，断面图只是“面”的图形。
如图1-92所示的剖面图和断面图。
b.标注有所不同。
断面图也用长度6～10mm短粗实线表示剖切位置，但不再画表示剖切后投影方向的箭头，而是用表示编号的字母或数字注写位置表明投影方向。
编号写在剖切线下方，表示向下投影，如图1-92（c）所示中的1—1、2—2断面图的标注。
图1-92 立柱断面图（2）断面图的分类断面图主要用来表示物体某一局部的截断面形状。
根据断面图在视图上的位置不同，分为移出断面和重合断面和中断断面三种。
①移出断面图。
所画断面图位于投影图的外面称为移出断面。
如图1-92所示为钢筋混凝土立柱的正立面图和移出断面图。
移出断面图的画法：移出断面的轮廓线用粗实线画出，可以画在剖切平面的延长线上或其他适当位置。
移出断面图一般应标注剖切位置、投影方向和断面名称，如图1-92中所示的1—1、2—2断面图。
当断面图形位于剖切平面的延长线上时，可不标注断面名称，如图1-93所示。
如断面图形对称，则只需用细点画线表示剖切位置，不需进行其他标注，如图1-93所示。
图1-93 工字钢、槽钢的移出断面图画移出断面时，根据需要，允许把断面图转正后画出。
如图1-94为翼墙的平面图和断面图，为了表示翼墙的正常工作位置，画1—1断面时，可以把底面画成水平位置。
图1-94 翼墙的移出断面图对于构件上的支撑板、肋板等薄板结构和圆柱状构件（桩、柱、轴）等，当剖切平面通过其对称中心线或轴线时，这部分的断面可不画材料符号，而用粗实线将其与邻接部分分开，如图1-94中的1—1断面和图1-95中的A—A断面。
图样画法(剖面图与断面图)-PPT
一组平行剖切平面 两个相交剖切平面 局部分层剖切
一 组 平 行 剖 面
一 组 平 行 剖 面
一 组 平 行 剖 面
1
1－1剖面图
1
1
1
多个剖切平面剖切的剖视图
易出现的错误
错
1
1
1
1
1
错
1
1
错
1
两 相 交 剖 面
1
1－1剖面图 1
两
a+b
相
交
3-3剖面图（展开）
目的
方 法
结果
剖面图
1、为了清晰地表达物 体的内部结构；
2、假想用剖切面将物 体剖开，将处于观察者 与剖切面之间的部分移 去，而将其余部分向投 影面投射得到剖面图；
3、剖面图中虚线变实 线，一般不再画不可见 虚线。
假想 剖切面
剖 、 断 面 图 的 形 成
剖 、 断 面 图 的 形 成
断面图
图例 中的斜线 一律为45 度细实线
B F
A
C
D
D 正立面图
左侧立面图
右侧立面图
B
E
F
E
平面图
底面图
背立面图
向视图－按指定的方向进行投影
第三角表达法
八个分角的划分
V
2 1
3 4
6 5 8
第三角表达法
第一角表达法
B A C
C
A
B
第三角表达法
由上方
由右方
平面图
正面图
右侧面图
第一角与第三角的识别符号
镜像表达法
镜面
平面图（镜像）
剖面图与断面图 ____基本概念

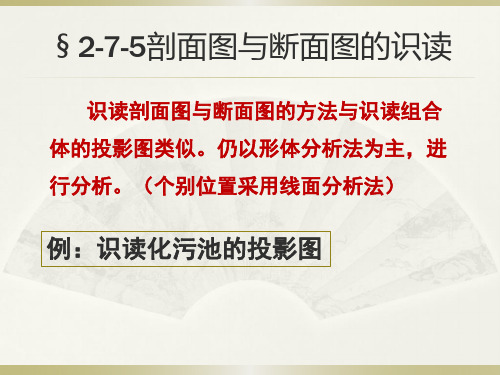

剖面图与断面图的识读
识读剖面图与断面图的方法与识读组合
体的投影图类似。仍以形体分析法为主，进
行分析。（个别位置采用线面分析法）
例：识读化污池的投影图
一、认清投影图，明确投影关系
首先了解投影图的表达方式： 剖面、断面的剖切位置。初步了解剖切 目的，明确投影关系 。 四个投影图，识读后相当于六个投影图。 利用结构前后对称，平面、侧面图均采用半 剖图。
池顶：底 部为加劲 板，中间 设有通孔。 注意：放 置位置： 左侧横放， 右则纵放。
三、由相对位置，组合各部分
综合各部位，按位置组合、对照投影、想象各部分形状、位置
该池体分为三个组成部分。
下部：基础 中部：池身 上部：加劲板和通孔。
加劲肋
加劲墩
基础：上 部为四棱 柱。 下部：四 个角为四 棱台（外 侧面为平 行面）
池身
池身：外 部为四棱 柱。 内部：两 个四棱柱。 注意：墙 上所小洞 口的数量 及形状的 不同。
池顶
剖面图断面图截面图ppt课件
9.1 基本视图与辅助视图
9.2 剖面图与断面图
9.3 图样的简化画法
*
基 本 要 求
一、了解视图分类、常用的简化画法及第三角画法。 二、掌握物体的剖面图的画法及标注； 三、掌握物体的断面图的画法及标注； 四、掌握带剖、断面图的视图的阅读。
*
9.1 视 图
9.1.1 基本视图
*
3、用两个相交的剖切面剖切（续）
*
三、剖面图的种类 1、全剖面 2、半剖面图（一半画成外形图，另一半画剖面图） 3、局部剖面图及分层局部剖面图
*
1、全剖面 剖切面完全剖开物体，适用于不对称物体，或虽对称但外形较简单，或其它视图已经将其外形表达清楚的物体
*
2、半剖面图 一半画成外形图，另一半画剖面图。当物体具有对称平面时，向垂直于对称平面的投影面投射时所得的图形，以对称符号为界，一半画成外形图（一般不画虚线），另一半画剖面图。 适用于具有与投影面垂直的对称平面，且其内、外均需表达的物体。 习惯上： 当对称中心线是竖直线时，其右边画剖面图，左边画外形； 当对称中心线是水平横线时，其下边画剖面图，上边画外形；
*
2、用2个或2个以上平行的剖切面剖切 适用于当将物体需要表达的隐蔽部分的中心不属于同一平面，而是处于两个或两个以上相互平行的平面内，用一个剖切平面就不能将其内部都显示时，需用两个或两个以上相互平行的剖切面剖开物体，以不与视图轮廓线重合的直角转折来联系几个相应平行的剖切面。 用几个平行的剖切面剖切时须标注。在剖切平面的起止和转折处标注剖切符号及剖面图编号。
房屋建筑制图统一（GB/T50001-2010)标准规定：房屋建筑的视图，应按正投影法并用第一角画法绘制。 形体向基本投影面投影所得的视图，称为基本视图 正六面体的六个面为基本投影面．将形体放在六面体中．然后向各基本投影面进行投影、即得到六个基本视图。
土木工程识图9剖面图和断面图
1-1断面
2-2断面
断面图
剖面图与断面图的区别
1．断面图只画出剖切平面剖切到的断面的投 影，它只是面的投影。而剖面图除了画出断面形 状外，还要画出形体被剖开后沿投影方向看到的 整个剩余部分形体的投影，它是体的投影。
剖面图
剖面图的分类——局部剖面图
形成 在不影响外形表达的情况下，将形体局部剖 开来表达结构内形所得的剖面图，称为局部剖面 图。局部剖切的位置和范围用波浪线来表示。 适用范围
它适用于外形复杂、内形简单且需保留大部 分外形，只需表达局部内形的形体。
剖面图
画局部剖面图的注意事项
1.表示剖切范围的波浪线可以看作是立体 “裂痕”的投影，因此，不应超出投影图 形之外，通过孔、洞时必须断开，也不能 与投影轮廓线重合。 2.波浪线多用于局部断裂以表示构造层次， 当构件需要全部被断裂时，采用折断线。
剖面图
画剖面图的注意事项
1.为了确切反映所表达内部结构的真实形 状，剖切平面一般选择投影面的平行面， 而且尽可能通过形体对称面或孔、洞、槽 的轴线。 2.剖切平面所剖到的部分，应画相应的剖 面材料图例或剖面线，剖面线间距保持一 致，当有轮廓线为45°时，可将剖面线画 成30°或60°。 3.为保持图形简明、清晰，凡不可见的轮 廓线，除通过其他投影图无法表达清楚的 情况外，均无需画出。
1）半外形图和半剖面图的分界线（对称轴线） 应画点划线；若作为分界线的点划线刚好与轮廓线 重合，则应避免用半剖面。 2）半剖面图一般习惯画在右半边、前半边或下 半边。 3）若形体具有两个方向的对称平面，且半剖面 图又置于基本投影位置时，标注可以省略。但形体 具有一个方向的对称面时半剖面图必须标注，标注 方法同全剖面图。 4）在立体的半个剖面图中，内部结构已经表达 清楚时，对称分布在半个投影图中的虚线可省略不 画。
视图识读—剖面图和断面图
符形号状的的图正形投。影图呢？
1
1
1-1
剖视图
Section
1-1 断面图
Cut
观察：剖视图和断面图有什么区别？
剖视图和断面图的区别：
1
1
1-1
1-1
剖视图
断面图
剖视图—表达剖切后剩余体的所有形状。
断面图—只表达剖切面剖切到实体断面 的形状。
剖视图和断面图的关系：
1-1 剖视图
1-1 断面图
剖视图中包含断面图，即断面图是剖视 图的一部分。
V
剖
去
投
将剩余体向投影面 进行正投影。
被剖切面切到的轮 廓线用粗实线，剖 切面没有剖到，但 沿投影方向可以看 到的部分，用中实 线绘制。
V 虚线要改实线
剖
去
投
被剖切到断面部分
断面
的材料图例。
剖面符号必须画在 断面位置。
剖
去
投 剖面符号
通用剖面符号
剖视图剖切位置等基本
问题
信息如何表达？
剖 视 图 标 注 Label of sectional view
影方向。(如图所示)
1
1
1-1
1.剖 切 符 号 的 编 号 Cutting symbol ➢ (1)剖 切 编 号 所在一侧为剖切后的投
影方向。(如图所示)
1
➢ (2)以 阿 拉 伯 数 字 或 大 写 拉 丁 字 母 对剖切位置加以编号；
1
1-1
➢ (3)若 有 多 个 断 面 图 ， 应 按 顺 序 由
1
1-1
断面图形状？
剖视方向线从 右向左投影， 断面图形状？
剖切编号所在一侧为剖切后的 投影方向。
《建筑工程识图》课件——第9次 剖面与断面
1 剖面图
1.4 剖面图的种类及应用
由于形体的形状不同，对形体作剖面图时所剖切的位置 和作图方法也不同，通常所采用的剖面图有全剖面图、半剖 面图、阶梯剖面图、局部剖面图(分层剖面图)和展开剖面图 五种。
1 剖面图
1.4.1 全剖面图
不对称的建筑形体，或虽然对称但外形比较简单，或在 另一个投影中已将它的外形表达清楚时，可假想用一个剖切 平面将形体全部剖开，然后画出形体的剖面图，该剖面图称 为全剖面图。如图7所示。再如图8所示。
➢ 如图7.1所示，双杯基础的三面投影图 ➢ 假想用两个平面P和Q将基础剖开，如图7.2和图7.3所示。
1 剖面图
1.1 剖面图的概念
图1 双柱杯形基础
1 剖面图
1.1 剖面图的概念
图2 V向剖面图的产生
1 剖面图
1.1 剖面图的概念
图3 W向剖面图的产生
1 剖面图
1.2 剖面图的画法
(1) 确定剖切平面的位置和数量 ➢ 画剖面图时，应选择适当的剖切平面位置，使剖切后画
石英砂
石英砂
承托层
多孔滤板
支墩
1 剖面图
1.4.5 分层剖面图和局部剖面图
图16 局部剖面图
2 断面图
对于某些单一的杆件或需要表示某一部位的截面形状时， 可以只画出形体与剖切平面相交的那部分图形，即假想用剖 切平面将物体剖切后，仅画出断面的投影图称为断面图，简 称断面。如图7.24所示为带牛腿的工字形柱子的1—1、2—2 断面图。
1.4.5 分层剖面图和局部剖面图
用分层剖切或局部剖切的方法表示其内部的构造，用这 种剖切方法所得的剖面图，称为分层剖面图或局部剖面图。 如图15所示为分层剖面图，图16所示为局部剖面图。
剖面图和断面图修正版课堂课件
上课课件
17
局部剖面图主要用于以下几种情况：
（4）不对称物体的内、外部形状都需要表达。
上课课件
18
画局部剖面图应注意的问题：
（1） 波浪线只能画在物体表面的实体部分，不 得穿越孔或槽（应断开），也不能超出物体之外。
上课课件
19
画局部剖面图应注意的问题：
（2） 波浪线不应与其它图线重合或画在它们的 延长线位置上。
(２) 画剖面图 剖切平面剖切到的物体断面轮廓和其后面的可见轮
廓线，都用实线画出。
(３) 画剖面符号
应在剖切平面切到的断面轮廓内（切到的部分）画 上材料图例，或45度同方向等间距的细斜线，亦称 剖面符号或剖面线 。
上课课件
4
(4)剖切符号
①用粗实线 表示剖 切面的起始、转折和终 止位置，尽可能不要与 图形的轮廓线相交。 (线长6-10mm)
1
②用粗实线 表示投射 方向，画在粗短线的两 外端，并与粗短线垂直。 （线长4-6mm)
1—1剖面 1
③ 在剖面图的下方用阿拉伯数字标出剖面图的名称“-
”，并在剖切符号的上方或附近注上相同的数字，数字
必须水平书写 。
上课课件
5
比较剖切前与剖切后的 投影图。
1—1剖面
1
1
上课课件
6
2.画剖面图应注意的问题
11
1 1
上课课件
23
阶梯剖例题：21页2-15题
阶梯剖 适用于内部结构较复 杂，且用一个剖切平面不能将 其内部结构完全表达清楚的形 体。
上课课件
24
21页2-15题答案
此处无线
11
1 1
上课课件
25
旋转剖面图（简称旋转剖）
剖面图和断面图及画法教案
剖面图和断面图及画法教案一、教学目标：1. 让学生了解剖面图和断面图的概念及作用。
2. 培养学生掌握剖面图和断面图的画法技巧。
3. 提高学生分析、解决实际问题的能力。
二、教学内容：1. 剖面图和断面图的定义及区别。
2. 剖面图和断面图的画法步骤。
3. 常见物体剖面图和断面图的绘制实例。
三、教学重点与难点：1. 教学重点：剖面图和断面图的概念、画法步骤及应用。
2. 教学难点：剖面图和断面图的画法技巧，以及如何在实际问题中运用。
四、教学方法：1. 采用讲授法，讲解剖面图和断面图的概念、画法步骤及应用。
2. 采用演示法，展示常见物体剖面图和断面图的绘制过程。
3. 采用实践法，让学生动手绘制剖面图和断面图，提高实际操作能力。
五、教学准备：1. 教案、PPT、黑板。
2. 绘图工具（如直尺、圆规、橡皮等）。
3. 实物模型或图片。
4. 练习题及答案。
六、剖面图和断面图的定义及区别1. 剖面图：用切割线将物体切开，展示切割面上的形状和结构的图形。
2. 断面图：用断裂线将物体断裂，展示断裂面上的形状和结构的图形。
七、剖面图和断面图的画法步骤1. 确定视图位置和切割/断裂线。
2. 画出物体外部轮廓。
3. 画出切割面/断裂面的形状。
4. 填充切割面/断裂面。
5. 标注尺寸和文字说明。
八、常见物体剖面图和断面图的绘制实例1. 圆柱体剖面图和断面图。
2. 棱柱体剖面图和断面图。
3. 球体剖面图和断面图。
4. 复杂物体剖面图和断面图。
九、剖面图和断面图在工程中的应用1. 建筑设计：展示建筑内部结构和布局。
2. 机械设计：展示机械内部零件的形状和结构。
3. 电子设计：展示电子元件的内部结构。
4. 工艺品制作：展示工艺品的内部造型和纹理。
十、练习与巩固1. 绘制指定物体的剖面图和断面图。
2. 分析实际问题，运用剖面图和断面图进行解答。
3. 完成练习题，巩固所学知识。
十一、总结与评价1. 总结剖面图和断面图的概念、画法及应用。
2. 评价学生在本节课中的表现，鼓励优秀学生分享经验。
铁路工程图的识读与绘制—钢筋剖面图和断面图的识读与绘制
剖面图分为全剖面图、半剖面图、局部剖面图阶梯剖面图和 展开剖面图五种。
全剖面图 阶梯剖面图
半剖面图
局部剖面图
断面图分为移出断面图、重合断面图、中断断面图三种类型。
移出断面图
重合断面图
中断断面图
第二部分
绘制钢例题1 绘制钢筋 剖面图和断面图
任务4-2 绘制钢筋剖面图和断面图
面与物体接触部
分）上画出工程
材料图例，称为
剖面图
2、断面图的标注及画法 （一）标注
11
11
1–1
W1
P W
注意断面的投影方向
1–1
V
钢筋混凝土的悬挑楼梯板的断面图
PP V
剖面图
断面图
2 区别-符号不同
剖面的剖切符号由剖切位置线及剖视方向线组成，均应用粗实线绘制。切位置 线长6～10mm，剖视方向线应垂直并短于剖切位置线，长度为4～6mm，用 单边箭头。 断面图的剖切符号只画长度6～10mm的粗实线作为剖切位置线，不画剖视方 向线，编号写在投影方向的一侧。
第一步：绘制剖面图和断面图 第二步：标注钢筋剖面图和断面图 第三步：绘制钢筋表 第四步：文字说明 第五步：模型或布局出图：打印（ctrl+p）
本节简要介绍了断面图和剖面图的基本知识、绘制钢筋剖面图和断 面图。关键能看懂钢筋的三视图，并能具有合理的空间想象力。
作业： 1、绘制钢筋剖面和断面图。
任务4 铁路工程图的识读与绘制
任务4-2 钢筋剖面和断面图的识读与绘制 第一部分 断面图和剖面图的基本知识（重点） 第二部分 绘制钢筋剖面图（重点、难点）
第一部分
断面图和剖面图的基本知识
1 剖面图的定义
假想用剖切平面
在适当位置将物
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
1-1
学习情境1
识读断面图
4. 断面图的种类 根据断面图布置位置不同，断面图可分为移出断面图、中断断面图和重合断 面图三种。 （1）移出断面图 将形体的断面图形画在投影图的一侧，称为移出断面图，如图9-14（b）所 示。移出断面的断面图一般画在剖切位置附近，以便于对照识读。断面图也可 用较大比例划出，以利于标注尺寸和清晰显示其内部构造。 （2）重合断面图 将断面图直接画于投影图中，二者重合在一起，这种断面图称为重合断面图， 如图9-15所示。
（3）中断断面图 当形体较长而且断面形状相同时，也可把断面图画在投影图中间 的断开处，这种断面图称为中断断面图。如图9-16所示。
Байду номын сангаас
项目九 剖面图和断面图的识读与绘制
任务1 剖面图的识读与绘制
任务2 断面图的识读
任务1 剖面图的识读与绘制
学习情境1
识读剖面图
学习情境2 剖面图的绘制
任务2 断面图的识读
学习情境1
识读断面图
学习情境1
识读剖面图
【学习目标】： 了解剖面图的形成和分类，掌握剖面图的图示内容 和阅读方法。 【任务实施】 1. 剖面图的形成 2. 剖面图的画法及其规定 3．剖面图的种类 （1）全剖面图（2）半剖面图（3）阶梯剖面图 （5）旋转剖面图
（3）填充剖面材料，点取“绘图—图案填充”，选择图案“AR-CONC” 进行填充，比例设为“3”（图9-13）
学习情境1
识读断面图
【情境描述】 识读“牛腿柱”的剖面图和断面图，并分辨两者之间的区别。 【任务实施前准备】 1. 断面图的概念 （1）断面图：又称截面图。在实际工程中，当需要表示形 体的断面形状时，通常要画出其断面图。 2. 断面图的形成 假想用一个剖切平面P将形体按需要的位置剖开后，作出切 断面的投影图，并画上剖面符号，这样的投影图叫断面图（或截 面图）。如图图9-14a所示。 1
2. 依据正立面图绘制剖面图 在剖面图中，剖切面用粗轮廓线表示，并且只画可以看得见的部分，不可 见部分不画，即剖面图中不出现虚线！ （1）选取正立面图中虚线部分如图（图9-11）
（2）将图中虚线部分改到轮廓线层，其 中属于圆孔的部分在剖面图中无需表示， 其他图形改为“细实线”，如图所示（图 9-12）
学习情境2 剖面图的绘制
【学习目标】 掌握AutoCAD绘制剖面图的步骤和方法。 【情境描述】 如图9-8所示，根据剖面图的图示方法与要求，绘制倒槽板的 1—1剖面图。
【任务实施】 1. 调出图形 根据图形中给出的平面 图和左视图绘制出底板多 孔的倒槽板的正立面图 （图9-9），其中正立面的 绘制思路如图（图9-10） 所示。
