项目二门禁系统全解
门禁控制系统方案
门禁控制系统方案
目录
1. 方案概述
1.1 系统组成
1.2 功能特点
2. 实施步骤
2.1 设备安装
2.2 系统配置
3. 使用方法
3.1 刷卡入门
3.2 远程控制
4. 风险与建议
4.1 安全隐患
4.2 日常维护
方案概述
门禁控制系统是一种用于控制进出人员的系统，通常由刷卡设备、门禁控制器、门禁管理软件和监控摄像头等组成。
其主要功能包括记录人员出入时间、提供远程开关门功能、设置权限等特点。
实施步骤
在安装门禁系统时，首先需要安装刷卡设备，通常安装在入口处；其次需安装门禁控制器，用于管理人员权限和开关门；最后进行系统配置，包括添加员工信息、设置权限等操作。
使用方法
使用门禁系统时，员工只需刷卡即可进出公司，系统会记录其出入时间并提供远程开关门功能，方便员工出入。
同时，管理人员可通
过门禁管理软件实现远程控制和查看出入记录。
风险与建议
门禁系统存在信息泄露、设备损坏等安全隐患，建议定期检查系统运行情况，加强信息保护措施，确保系统稳定运行。
同时，日常维护也非常重要，保持设备清洁、及时更新软件等措施能有效延长系统使用寿命。
门禁系统解决方案
智能建筑行业安全防范系统解决方案门禁管理系统解决方案杭州海康威视数字技术股份有限公司海康威视版权所有第0页目录第1章概述 (1)第2章需求分析 (2)第3章系统总体设计 (4)3.1设计依据 (4)3.2设计标准 (4)3.3设计原则 (5)第4章门禁管理系统设计 (6)4.1系统组成 (6)4.2系统架构图 (6)4.3门禁认证方式 (8)4.4门禁管制方式 (8)4.5门禁系统与消防系统联动模式 (9)4.5.1 软联动模式 (9)4.5.2 硬联动模式 (9)4.6门禁管理平台功能 (10)4.7系统的功能应用 (11)第5章场景设计 (17)5.1大楼大厅电梯、楼梯入口处 (17)5.1.1 场景概述 (17)5.1.2 产品拓扑图 (17)5.1.3 场景配单 (18)5.2大楼电梯 (18)5.2.1 场景概述 (19)5.2.2 产品拓扑图 (19)5.2.3 场景配单 (19)5.3场景:办公室门禁 (20)5.3.1 场景概述 (20)5.3.2 产品拓扑图 (20)5.3.3 场景配单 (20)5.4办公室巡更 (21)5.4.1 场景概述 (21)5.4.2 产品拓扑图 (21)5.4.3 场景配单 (22)5.5办公室考勤 (22)5.5.1 场景概述 (22)5.5.2 产品拓扑图 (22)5.5.3 场景配单 (22)5.6重点办公区域 (23)5.6.1 场景概述 (23)5.6.2 产品拓扑图 (23)5.6.3 场景配单 (24)5.7视频联动门禁 (24)5.7.1 场景概述 (24)5.7.2 产品拓扑图 (24)5.7.3 场景配单 (25)5.8防火门 (25)5.8.1 场景概述 (25)5.8.2 产品拓扑图 (26)5.8.3 场景配单 (26)第6章设备清单 (27)第7章附录主要产品介绍 (28)7.1DS-K2604门禁主机 (28)7.2DS-K1102MK (29)7.3DS-K1F100-D8（IC/CPU发卡器） (29)7.4DS-K1T85MV指静脉一体机 (30)7.5DS-K3BA1智能摆闸（室外） (31)7.6DS-K3BB1智能摆闸（室内） (32)第1章概述门禁管理系统是通过对项目内工作人员的出入状况、活动范围等各种活动进行规范和管理的综合应用系统。
门禁系统安装(门磁锁门禁楼层接线箱)方法配有图片和注解
锁体尺寸 260L*30W*48H（mm）,锁要镶嵌在门框内，要求门框的深度不得低于 50MM，宽度不得低 于 40MM 接线方法及示意图：
2
2).磁力锁安装方法：
1．外开门的表面安装方法 ·安装示意图
3
安装步骤
第一步：首先用螺丝刀打开盖板，再用六 角扳手打边板，准备安装 （见图一）
第二步：拿出安装纸板，将纸板沿着虚线 折叠按图二所示方法把纸板放到所需装锁 的位置,然后把需要打孔的地方做上记号 后打孔.
以下为门锁安装步骤及示意图： 1).双开门(电插锁 ML150-6 )
1
安全性较高的电插锁是一款带手拧或钥匙开门(也可以正、侧面都带钥匙)的电插锁;该锁配合门禁使用可 以实现刷卡开门、卡没有带或门禁故障时用钥匙打开、断电自动上锁（标准）房间内人员可以用钥匙或选钮开 门符合消防要求；如一定要求断电开锁，则需要定做 .
门禁系统安装（门磁锁-门禁楼层接线箱）方法配有图片和注解
门禁系统分为两种类型，总线和网络型。总线型分单门、双门、四门等门禁控制器通过 485 总线方式 直接接入门禁服务器串口，前端按钮、电磁锁（电插锁）、读卡器、门磁接入门禁控制器。网络型分两种 方式：1、单门、双门等网络门禁控制器通过网络接入门禁服务器，2、前端按钮、电磁锁（电插锁）、读 卡器、门磁先接入门禁控制器然后接入网络门禁控制器，通过网络接入门禁服务器，门禁控制器可接入门 的数量及网络门禁控制器可接入门禁控制器的个数根据现场情况而定。下面介绍门磁、各种锁、按钮 、读 卡器、防爆门禁、门禁控制器的介绍及安装方法，因门禁的厂家较多，赞只找了一些有代表性的产品 ，和 其他门禁原理相同。

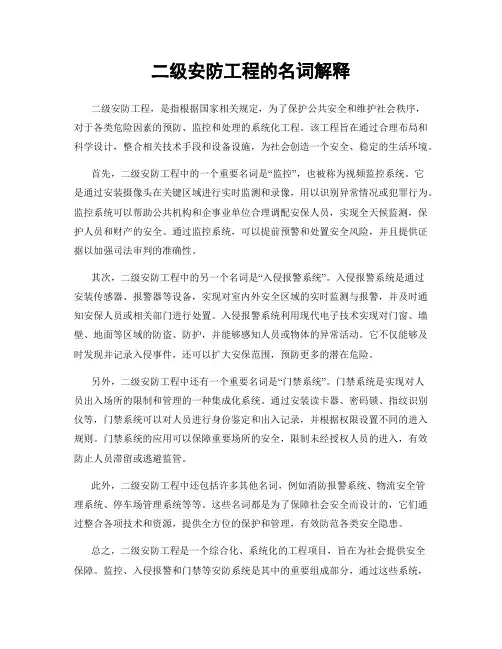

二级安防工程的名词解释
二级安防工程的名词解释二级安防工程，是指根据国家相关规定，为了保护公共安全和维护社会秩序，对于各类危险因素的预防、监控和处理的系统化工程。
该工程旨在通过合理布局和科学设计，整合相关技术手段和设备设施，为社会创造一个安全、稳定的生活环境。
首先，二级安防工程中的一个重要名词是“监控”，也被称为视频监控系统。
它是通过安装摄像头在关键区域进行实时监测和录像，用以识别异常情况或犯罪行为。
监控系统可以帮助公共机构和企事业单位合理调配安保人员，实现全天候监测，保护人员和财产的安全。
通过监控系统，可以提前预警和处置安全风险，并且提供证据以加强司法审判的准确性。
其次，二级安防工程中的另一个名词是“入侵报警系统”。
入侵报警系统是通过安装传感器、报警器等设备，实现对室内外安全区域的实时监测与报警，并及时通知安保人员或相关部门进行处置。
入侵报警系统利用现代电子技术实现对门窗、墙壁、地面等区域的防盗、防护，并能够感知人员或物体的异常活动。
它不仅能够及时发现并记录入侵事件，还可以扩大安保范围，预防更多的潜在危险。
另外，二级安防工程中还有一个重要名词是“门禁系统”。
门禁系统是实现对人员出入场所的限制和管理的一种集成化系统。
通过安装读卡器、密码锁、指纹识别仪等，门禁系统可以对人员进行身份鉴定和出入记录，并根据权限设置不同的进入规则。
门禁系统的应用可以保障重要场所的安全，限制未经授权人员的进入，有效防止人员滞留或逃避监管。
此外，二级安防工程中还包括许多其他名词，例如消防报警系统、物流安全管理系统、停车场管理系统等等。
这些名词都是为了保障社会安全而设计的，它们通过整合各项技术和资源，提供全方位的保护和管理，有效防范各类安全隐患。
总之，二级安防工程是一个综合化、系统化的工程项目，旨在为社会提供安全保障。
监控、入侵报警和门禁等安防系统是其中的重要组成部分，通过这些系统，可以及时发现和处理各类安全风险，提高社会的安全水平。
随着科技的不断进步和创新，二级安防工程将会不断发展和完善，为社会创造更加安全、稳定的生活环境。

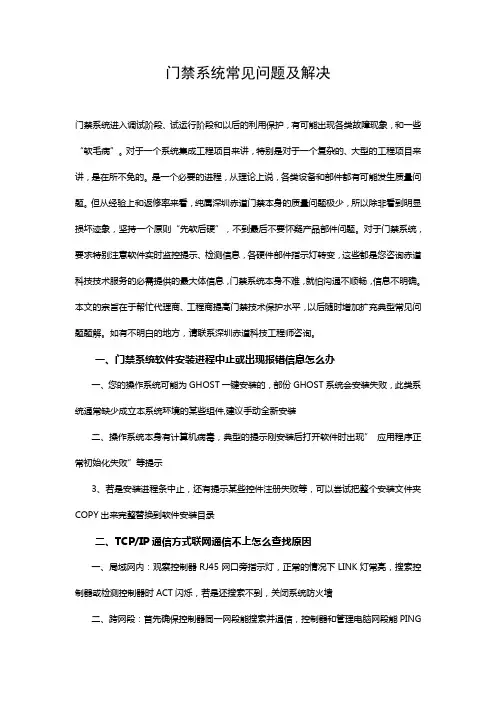

联网门禁系统常见问题及解决方案
门禁系统常见问题及解决门禁系统进入调试阶段、试运行阶段和以后的利用保护，有可能出现各类故障现象，和一些“软毛病”。
对于一个系统集成工程项目来讲，特别是对于一个复杂的、大型的工程项目来讲，是在所不免的。
是一个必要的进程，从理论上说，各类设备和部件都有可能发生质量问题。
但从经验上和返修率来看，纯属深圳赤道门禁本身的质量问题极少，所以除非看到明显损坏迹象，坚持一个原则“先软后硬”，不到最后不要怀疑产品部件问题。
对于门禁系统，要求特别注意软件实时监控提示、检测信息，各硬件部件指示灯转变，这些都是您咨询赤道科技技术服务的必需提供的最大体信息，门禁系统本身不难，就怕沟通不顺畅，信息不明确。
本文的宗旨在于帮忙代理商、工程商提高门禁技术保护水平，以后随时增加扩充典型常见问题题解。
如有不明白的地方，请联系深圳赤道科技工程师咨询。
一、门禁系统软件安装进程中止或出现报错信息怎么办一、您的操作系统可能为GHOST一键安装的，部份GHOST系统会安装失败，此类系统通常缺少成立本系统环境的某些组件,建议手动全新安装二、操作系统本身有计算机病毒，典型的提示刚安装后打开软件时出现” 应用程序正常初始化失败”等提示3、若是安装进程条中止，还有提示某些控件注册失败等，可以尝试把整个安装文件夹COPY出来完整替换到软件安装目录二、TCP/IP通信方式联网通信不上怎么查找原因一、局域网内：观察控制器RJ45网口旁指示灯，正常的情况下LINK灯常亮，搜索控制器或检测控制器时ACT闪烁，若是还搜索不到，关闭系统防火墙二、跨网段：首先确保控制器同一网段能搜索并通信，控制器和管理电脑网段能PING通，并按要求设置好控制器的IP、网关、掩码，可能的原因:客户的网络是不是有硬件防火墙做了相应的限制，或端口有限制，其他特殊网络设置，最好寻求甲方网管支持3、互联网：首先确保控制器内网同一网段能搜索并通信，控制器所在地路由器转发规则设置正确。
1)控制器所在网络登岸网站获取上网的外网IP，直接用外网ip看可否通信上，若是可以，则域名解析有问题，可以ping域名，直到返回的IP和外网IP一致才说明解析成功2)若是直接用外网ip不能连上，路由器的转发规则设置有问题，咨询网管三、485通信方式联网通信不上怎么查找原因首先建议用有源转换器，启用实时监控，断开485通信线，观察有源转换器有无指示灯闪烁转变，此信息超级重要，把问题一分为二一、无闪烁，电脑无数据发送，检查转换器以上。
小区门禁管理系统解决方案完整版
小区门禁管理系统解决方案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】智能化住宅小区出入管理系统方案计划书设计日期：2016年7月方案的提出无休止的上门推销人员打扰小区住户正常的生活秩序保安短暂离开岗亭时,不明身份的人趁机进入了小区小偷在小区内偷盗后,方便地转移或将物品送出小区闹事人员群体闯入小区,值班保安势单力薄无法阻挡非典时期外来人员，进出小区频繁保安错误地将似曾相识的陌生进等等……您是否正为一些繁琐的物业管理事务困扰着？智能化感应式IC卡住宅小区门禁管理系统可以帮助您解决一些物业管理中面临的繁琐的问题，并提高工作效率，改善小区环境，让物业管理人员更加轻松有效地进行管理，让业主和住户在更加安全、更加有秩序的小区环境里生活。
系统概述设计原则和规范依据系统概述随着社会经济的发展，城市面貌日新月异，各种高尚住宅小区如雨后春笋。
而怎样满足住户对居住环境日益提高的要求，怎样对小区或大厦进行合理、有效、安全的管理，在现今科技迅速发展的条件下，必须有一套适合现今发展格局的新的管理方式。
我们已及时、成功地为社会提供了先进、可靠而且行之有效的方案及管理系统――基于国际安全协议Wiegand总线技术的结合感应式IC卡射频感应技术和Philips射频卡加密技术。
该感应式IC卡出入管理控制系统(门禁系统)可以和小区感应式IC卡消费系统感应式IC卡停车场管理系统等模块扩展成为小区一卡通管理系统。
随门禁软件我们也附送了适合物业管理人员和保安管理的考勤管理软件，适合保安巡逻监督管理的在线式巡更系统，适合物业管理人员和保安的定额就餐管理系统，适合物业管理财务等重要部门使用的防盗报警系统，适合物业管理部门和业主委员会使用的会议签到管理系统。
等等，这些随门禁管理系统附送的一卡通管理软件，可以帮助物业管理部门在安装了门禁系统后，不花钱或者少花钱而获得超值的一卡通功能。
建筑物门禁系统施工指南与流程解析
建筑物门禁系统施工指南与流程解析一、引言建筑物门禁系统是现代社会安全保障的重要组成部分。
它通过科技手段对进出建筑物的人员进行管理和控制，确保建筑物的安全性和管理效率。
本文将从安装位置选择、设备选购、施工步骤等方面，对建筑物门禁系统的施工指南与流程进行解析。
二、安装位置选择1. 阳光直射区域避免：建筑物门禁系统中的摄像机镜头容易受到阳光照射而产生画面不清晰的问题，因此应避免将摄像机安装在阳光直射区域。
2. 视角覆盖范围：门禁系统的摄像机需要能够覆盖到建筑物出入口、通道和重要区域，以便进行有效的监控和管理。
3. 高度选择：摄像机的安装高度要根据建筑物的实际情况来确定，一般来说，门禁系统的摄像机安装高度应该在2.2米至3.2米之间。
三、设备选购1. 门禁主机：门禁主机是建筑物门禁系统的核心设备，负责控制门禁设备的开关和管理用户信息。
选择门禁主机时，要考虑其安全性、稳定性和扩展性。
2. 读卡器：读卡器是门禁系统的重要组成部分，用于读取用户身份证件上的信息。
选择读卡器时，要考虑其读取速度、读取范围和适应性。
3. 门磁：门磁是用于感知门的开关状态的设备，可用于判断门的状态，以便控制门禁系统的开关。
4. 报警装置：报警装置是门禁系统的重要组成部分，用于在异常情况下发出警报信号，提醒相关人员。
选择报警装置时，要考虑其报警灵敏度、报警方式和可靠性。
四、施工步骤1. 方案设计：根据建筑物的实际情况，制定门禁系统的安装方案。
方案设计应包括设备布局、线路走向和系统架构等内容。
2. 材料采购：根据设计方案，采购所需的门禁设备和相关材料。
在采购过程中，要注意选择正规渠道、质量可靠的产品。
3. 线路布置：根据设计方案，进行门禁系统的线路布置工作。
线路布置要合理规划，避免干扰和杂音问题。
4. 设备安装：根据设计方案，进行门禁设备的安装工作。
安装过程中，要注意设备的定位、固定和接线等细节。
5. 系统调试：安装完成后，对门禁系统进行调试工作。
门禁对讲系统功能详解
门禁对讲系统功能详解门禁系统顾名思义就是对出入口通道进行管制的系统，它是在传统的门锁基础上发展而来的。
传统的机械门锁仅仅是单纯的机械装置，无论结构设计多么合理，材料多么坚固，人们总能通过各种手段把它打开。
在出入人员很多的通道(像办公大楼、酒店客房)钥匙的管理很麻烦，钥匙丢失或人员更换都要把锁和钥匙一起更换。
1、系统认证另外，在系统的设计、设备选取、调试、安装等环节上都严格执行我国或行业上有关的标准，以及公安部门有关安全技术防范的要求，产品须经过多项系统认证，且具有众多的典型用户，多年正常运行。
2、可靠性门禁系统以预防损失、预防犯罪为主要目的，因此肯定具有极高的可靠性。
一个门禁系统，在其运行的大多数时间内可能没有警情发生，因而不需要报警，出现警情需要报警的概率一般是很小的，但是如果在这极小的概率内出现报警系统失灵，常常意味着灾难的降临。
因此，门禁安防系统在设计、施工、使用的各个阶段，肯定实施可靠性设计(冗余设计)和可靠性管理，以保证产品和系统的高可靠性。
3、功能性随着人们对门禁系统各方面要求的不断提高，门禁系统的应用范围越来越广泛。
人们对门禁系统的应用已不局限在单一的出入口控制，而且还要求它不仅可应用于智能大厦或智能社区的门禁控制、考勤管理、安防报警、停车场控制、电梯控制、楼宇自控等，还可与其它系统联动控制等多种控制功能。
4、网络系统zui早出现网络化门禁是在上世纪九十年代。
随着门禁系统应用范围的日渐广泛，人们对门禁系统的诉求不再局限于单一的出入口控制，而是要求其同时具备门禁控制、考勤管理、楼宇自控等多种控制功能，并对系统的整合和远程控制功能有了非常明确的要求。
然而，传统门禁基于RS485通讯方式，传输距离和节点数量都受到限制，无法实现远程控制和智能化管理。
基于以太网传输方式的网络化门禁应运而生，它不但解决了远距离的传输问题，在管理方面，也使更多服务器、工作站的参与成为可能，从而为客户提供多级、多模块的门禁管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
市场应用门禁系统具体的功能需求
刷卡开门 按钮开门 时间段设置 报警功能 定时事件 局域网互联功能 远程控制 实时监控 时间校正 记录存储功能
送出来。
2.2.2 EM4100射频卡内部电路框图
COIL1 Cres
COIL2
时钟提取器
AC1
全波整流器
AC2
VDD Csup VSS
逻辑时钟
时序器Βιβλιοθήκη 记忆阵列数据调制器调制控制
数据编码器
串行数据输出
2.2.3 EM4100编码描述
EM4100 提供多种选项（注：修改集成电路内 部的金属线连接。）定义编码类型和数据速 率。
3.EM4100射频卡芯片特点
激光可编程的64bit Memory空间 提供多种数据率和编码方式选择 片内集成谐振电容 片内集成电源缓冲电容 片内集成电压限位功能 片内集成全波整流 低阻抗器件提供大调制深度 100-150kHz工作频率 非常小的芯片尺寸，方便植入 非常低的功耗
EM4100通 过外部线圈 的电磁场传 导的方式获 得能量。线 圈上的交流 电压信号经 过整形变成 直流，为芯 片内部电路 提供工作电 压。只要芯 片供电仍然 持续，标签 信息就会不 停地循环发
传输部分
传输部分主要包含电源线和信号线。如门禁控制器、 读卡器、电控锁都需要供电；门禁控制器同读卡器、 门磁之间的信号线；等等。
3、门禁系统设计目标
通过RFID技术，验证电子钥匙（射频门禁卡）的合 法性，控制电子门锁的开启；对射频门禁卡信息进行 管理；对用户信息进行管理。同时记录出入信息作为 考勤管理。实现自动、安全的射频门禁管理目标。
通过激光熔断集成电路内部多晶 硅连接的方式，可以为每一个芯 片编程一个唯一的识别码。
1.EM4100芯片引脚设置
EM4100芯片只有4个引脚。4个引脚分别为电源VDD 、电源地VSS、天线线圈连接端 COIL1、 COIL2。
2.EM4100射频卡典型的操作配置
EM4100芯片内核消耗很低的功率，因此应用电路没 有必要增加一个电源缓冲电容。EM4100内部已经集 成了一个74pF的并联谐振电容。一个外部线圈连接到 EM4100就可以实现芯片的典型应用
主芯片分别是4001和EM4100，它们都是只读型射频卡 ，均都采用125kHz的典型工作频率。
2.2.1 EM4100射频卡简介
EM4100(原名H4100)是一款用于 RF只读收发器的CMOS集成电路 。这个芯片通过放置于电磁场中 的外部线圈获得电源，同时从线 圈的一端得到运行时使用的主时 钟。通过开启和关闭调制电流的 方式，芯片可以把工厂预编程的 64bit标签信息返回给阅读器。
2.2 125kHz物联网射频卡
125kHz物联网射频卡主要有台湾4001卡、瑞士微电 EM4100（H4001）卡、EM4150卡、EM4609卡、Temic e5551卡、Atmel T5557卡、Atmel AT88RF256-12卡、等 。
使用较多的是台湾4001卡、瑞士微电EM4100卡，卡内
项目二：125kHz物联网射频卡应用 ——门禁系统
学习目标
本项目的工作任务是掌握125kHz的物联网只读射频卡 的特点，了解其应用，以设计门禁应用系统为例掌握 其相关应用系统设计的方法。 理论知识要点
125kHz 物联网只读射频卡的特点。 125kHz 物联网只读射频卡应用系统组成结构及工作原 理。
电控锁
电控锁是门禁系统中锁门的执行部件。用户应根据门 的材料、出门要求等需求选取不同的锁具。
门禁卡
门禁卡是开门的钥匙。可以在卡片上打印持卡人的个 人照片、个人信息等，开门卡、胸卡合二为一。
其它设备
出门按钮：按一下打开门的设备，适用于对出门无限 制的情况。 门 磁：用于检测门的安全/开关状态等。 电 源：整个系统的供电设备，分为普通和后备式（带 蓄电池的）两种。
有哪些常见的门禁系统？
常见的门禁系统有：
密码门禁系统 IC 卡 ( 感应式 IC 卡 ) 门禁系统 指纹虹膜掌型生物识别门禁系统
常用门禁系统
2、门禁系统组成
门卡
阅读器
门禁系统控制器
消防控制系统
按 钮
开门按钮
门及门锁
通讯设备服务器
报警控制系统
软件控制服务器
门禁控制器
控制器是门禁系统的核心，它 由一台微处理机和相应的外围 电路组成。
实验门禁系统项目实现的功能
卡片使用模式：采用125kHz非接触式物联网射频卡。 刷卡开门：用户进入门禁管制区域时需刷卡，读卡器 读取信息后，将信息传输到主机，主机首先判断该信 息是否合法，如合法则发出开门指令，不合法则发出 报警，同时记录用户刷卡事件。 管理控制：控制器的记录进行收集管理，可增加、删 除、更新用户信息。 记录存储：系统可将门禁控制器运行产生的所有用户 刷卡事件、报警时间等记录，便于进行用户的考勤管 理和发生事故后及时进行处理。
编码数据bit的发送速率可以是 64，32或者16个 载波周期 ；
数据编码方式可以是 曼切斯特编码（ Manchester ），双相编码（ Biphase）或者相移 键控（ PSK ）。
技能训练要点
能进行 125kHz物联网只读射频卡应用系统硬件设计。 能操作 125kHz物联网只读射频卡应用系统软件。
2.1 任务导入：什么是射频卡门禁系统？
1、门禁系统
门禁系统，又称出入管理控制系统，是一种管理人员 进出的数字化管理系统。
在科学技术发达的今天，门禁系统已发展成为一套现 代化的、功能齐全的管理系统，它对出入门和通道的 管理也早已超出了单纯的对门锁及钥匙的管理。它不 止是作为进出口管理使用，而且还能有助于内部的有 序化管理。它能够时刻自动记录人员的出入情况，限 制内部人员的出入区域、出入时间，礼貌地拒绝不速 之客。
如果将阅读器比作系统的眼睛， 将电磁锁比作系统的手，那么 控制器就是系统的大脑，由它 来决定某一张卡是否为本系统 已注册的有效卡，该卡是否符 合所限定的时间段，从而控制 电磁锁是否打开。
负责整个系统输入、输出信息 的处理和储存，控制等等。
阅读器（识别仪）
阅读器是读取射频门禁卡片中数据信息并将信息传送 给控制器的设备。
