基于响应面法的FSAE赛车悬架优化设计
FSAE赛车悬架的优化设计及分析

2、阻尼:阻尼的大小直接影响赛车的反弹速度和行驶平顺性。阻尼过大, 赛车反弹过快,会影响赛车的操控性和稳定性;阻尼过小,则会导致赛车行驶平 顺性降低。
3、几何形状:悬架的几何形状决定了赛车在不同行驶状态下的性能表现。 例如,多连杆悬架可以提供更好的操控性和稳定性,但需要更高的技术要求和更 复杂的结构设计。
二、大学生方程式赛车悬架的设 计
1、确定悬架类型:大学生方程式赛车通常采用麦弗逊式独立悬架,这种悬 架具有结构简单、重量轻、占用空间小等优点。
2、选择合适的材料:考虑到赛车的轻量化和刚度需求,通常会选择高强度 铝合金作为悬架的主要材料。
3、确定弹簧刚度和阻尼:弹簧刚度需要根据赛车重量和赛道特性进行选择, 而阻尼则需根据驾驶风格和赛道条件进行调整。
1、按照设计图纸进行前期准备
在制造阶段,首先要按照设计图纸进行前期准备,包括加工制造、组装等。 要确保各个零部件的尺寸和性能符合设计要求,同时要对材料和加工工艺进行严 格把关,确保赛车制造的质量。Biblioteka 2、安装动力装置和其他附件
在制造过程中,要安装发动机、变速器等动力装置,并连接相关管路和附件。 在这个过程中,要保证各个零部件之间的连接牢固可靠,同时要确保管路和线路 的布置合理,不会影响赛车的性能和安全性。
二、FSAE赛车悬架设计
FSAE赛车的悬架设计需要充分考虑赛车性能的要求和实际行驶情况。一般来 说,FSAE赛车的悬架设计需要考虑以下几个方面:
1、刚度:悬架的刚度是决定赛车操控性和舒适性的关键因素。刚度过高会 导致赛车过于僵硬,操控性虽然好,但舒适性会降低;刚度过低则会导致赛车过 于软弱,操控性降低,同时也会影响赛车的稳定性。
2、性能测试与评估:在完成悬架设计后,需要进行实际的性能测试和评估。 这包括在实验室进行振动测试、刚度测试等,以及在赛道上进行实际的驾驶测试。 根据测试结果对设计进行相应的调整和优化。

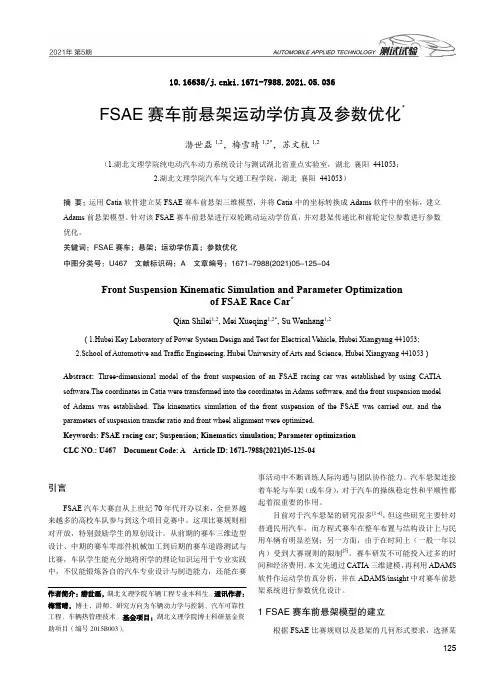

FSAE赛车前悬架运动学仿真及参数优化

10.16638/ki.1671-7988.2021.05.036FSAE赛车前悬架运动学仿真及参数优化*潜世磊1,2,梅雪晴1,2*,苏文杭1,2(1.湖北文理学院纯电动汽车动力系统设计与测试湖北省重点实验室,湖北襄阳441053;2.湖北文理学院汽车与交通工程学院,湖北襄阳441053)摘要:运用Catia软件建立某FSAE赛车前悬架三维模型,并将Catia中的坐标转换成Adams软件中的坐标,建立Adams前悬架模型。
针对该FSAE赛车前悬架进行双轮跳动运动学仿真,并对悬架传递比和前轮定位参数进行参数优化。
关键词:FSAE赛车;悬架;运动学仿真;参数优化中图分类号:U467 文献标识码:A 文章编号:1671-7988(2021)05-125-04Front Suspension Kinematic Simulation and Parameter Optimizationof FSAE Race Car*Qian Shilei1,2, Mei Xueqing1,2*, Su Wenhang1,2( 1.Hubei Key Laboratory of Power System Design and Test for Electrical Vehicle, Hubei Xiangyang 441053;2.School of Automotive and Traffic Engineering, Hubei University of Arts and Science, Hubei Xiangyang 441053 )Abstract:Three-dimensional model of the front suspension of an FSAE racing car was established by using CATIA software.The coordinates in Catia were transformed into the coordinates in Adams software, and the front suspension model of Adams was established. The kinematics simulation of the front suspension of the FSAE was carried out, and the parameters of suspension transfer ratio and front wheel alignment were optimized.Keywords: FSAE racing car; Suspension; Kinematics simulation; Parameter optimizationCLC NO.: U467 Document Code: A Article ID: 1671-7988(2021)05-125-04引言FSAE汽车大赛自从上世纪70年代开办以来,全世界越来越多的高校车队参与到这个项目竞赛中。
大学生方程式赛车(FSA E)悬架优化设计

p r o c e s s ,t h e l a t e r a l s l i p p a g e i s s e l e c t e d 3 S t h e o b j e c t i v e f u n c t i o n t o c o mp a r e a l l F r o n t Wh e e l Al i g n me n t
第2 9 卷第 4 期
黑
龙
江
工
程
学
院
学
报
Vo 1 . 2 9 。 No . 4 Au g ., 2 0 o f He i l o n g j i a n g I n s t i t u t e o f Te c h n o l o g y
中 图分 类 号 : U4 6 3 . 3 3 +1 文献标识码 : B 文章编号 : 1 6 7 1 — 4 6 7 9 ( 2 0 1 5 ) 0 4 — 0 0 2 7 — 0 5
Opt i mi z a t i o n d e s i g n o f t he s u s p e nt i o n s y s t e m o f FS AE v e hi c l e MA J i n g - j u n , YE Yu — t i a n , GUI Ha o , QI NG To n g , C UI Ho n g — y a o
利用 A DAMS , 根据整车性 能对悬架进 行建模和优化设计 。在优化过程 中, 选择侧 向滑移量为 目标 函数 , 对 比了优 化
前 后各前轮定位参数随车轮上下摆 动的变化 , 证 明了优化后悬架 系统 的正 确性 。为 了解决 由加工 、 装配 和变形产生
的定位参数误差 , 设计 出悬架定 位参 数的调节机构 。通过该机构 中的一对 螺纹连接 , 实现 了推力杆长 度的调节 。文 中设计满足大赛 的相关规定 。 关键词 : F S AE; 悬架系统 ; A D AMS ; 定位参数 ; 调节 机构
基于ADAMS的FSAE赛车双横臂前悬架优化设计_杨岳

基于ADAMS的FSAE赛车双横臂前悬架优化设计杨岳,邹铁方(长沙理工大学汽车与机械工程学院,湖南长沙 410004)摘要:为了提高FSAE(中国大学生方程式汽车大赛)赛车的操纵稳定性,对赛车双横臂前悬架进行优化设计。
根据已建好的UG三维模型得到某赛车前悬架主要硬点坐标,然后利用AD-AMS/Car建立前悬架虚拟样机模型并进行仿真试验,指出悬架设计的不足;利用ADAMS/Insight进行优化分析,得到所考虑硬点位置对各项性能参数的影响灵敏度,再根据所得灵敏度对硬点位置进行优化,得到最合理的性能参数组合,进而获得最优的双横臂前悬架模型;最后对优化前后的模型进行仿真与对比,结果显示优化后悬架的运动学特性得到了一定改善。
关键词:汽车;FSAE赛车;双横臂前悬架;优化设计;ADAMS中图分类号:U469.6 文献标志码:A 文章编号:1671-2668(2013)05-0023-05 在FSAE(中国大学生方程式汽车大赛)赛车设计中,各车队在综合考虑各方面设计因素后,普遍采用双横臂推拉杆式独立前悬架。
悬架性能参数如车轮定位参数等对赛车的操纵稳定性起着很关键的作用。
在悬架设计过程中,利用多体动力学软件AD-AMS对悬架性能进行优化设计成为一种普遍手段櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙。
主销内倾角/(°)10.4010.159.909.659.409.157.905040302010-10-20-30-40-50车轮跳动量/mm原模型优化后8.908.658.408.15图16 优化前后主销内倾角对比主销后倾角/(°)3.503.313.122.932.742.551.6050403020100-10-20-30-40-50车轮跳动量/mm原模型优化后2.362.171.981.79图17 优化前后主销后倾角对比主销内倾角、主销后倾角作为设计目标函数,从而得到适合修改的影响因子为转向横拉杆外支点x坐标和y坐标。
基于响应面法的FSAE赛车悬架优化设计

Ke y W o r d s: Re s p o n s e s ur f a c e l A da ms : Do u b l e wi s h b o n e s us p e n s i o n l Op t i mi z a t i o n d e s i g n
Ab s t r a c t : Re s p o n s e s u r f a c e me t h o d o l o g y h a s b e e n us e d f o r t h e s t r u c t u r e p a r a me t e r s o p t i mi z a t i o n d e s i g n o f f o r mu l a s t u d e n t r a c i n g c a r .
有所缩 小 。 在一 定程度 上提 高了赛 车的操 纵 稳定性 , 为实 车的 制造提供 了可 靠 的数据 依据 。
关键 词 : 响应 面法 A d a m s 双又臂 悬架 优化设计 ቤተ መጻሕፍቲ ባይዱ中 图分 类 号 : T P 2 文 献标 识 码 : A
文章 编号 : 1 6 7 2 - 3 7 9 1 ( 2 o 1 3 ) o 5 ( a ) 一 0 0 7 8 — 0 3
Op t i mi z at i o n of Su s p e n s i o n De s i gn on FSAE Ra ci n g Ca r b a s ed o n Re s p o n s e Su r f a ce
Z H O N G We n j u n 。 Z H AO S h i mi n g 。 C H E N X i a o l i n ( E n g i n e e r i n g C o l l e g e 。N a n j i n g Ag r i c u l t u r a U l n i v e r s i t y 。N e n j i n g J i a n g s u 。 2 1 0 0 3 1 , C h i n a )
ChinaFSAE方程式赛车悬架系统设计分析

毕业设计说明书学院:机械工程系(专业):车辆工程题目:方程式赛车悬架系统设计分析毕业设计(论文)中文摘要目录1 绪论 (1)1.1 引言 (1)1.2 FSAE大学生方程式汽车大赛简介 (1)1.3 赛事意义 (4)1.4 课题的主要任务 (5)2 FSAE悬架设计 (6)2.1 FSAE底盘规则概况 (6)2.2 悬架概述 (8)2.3 悬架设计要求 (9)2.4 悬架结构的选型 (10)2.5 双横臂独立悬架导向机构的设计 (11)2.6 FSAE赛车悬架参数 (15)2.7 车轮定位参数 (23)2.8 弹性元件、减震器的选择与布置 (24)2.9 A臂材料与尺寸 (25)2.10 连接件及轴承的选择 (26)2.11 CAD图与CATIA三维实体图 (29)2.12 主要零件的受力分析 (40)3 方程式悬架的运动仿真 (45)3.1 ADAMS软件简介 (45)3.2 ADAMS基本模块 (46)3.3 前悬架模型的建立 (47)3.4 模型的仿真 (53)3.5 仿真曲线的后期处理 (60)结论 (66)参考文献 (67)致谢................................................. 错误!未定义书签。
1绪论1.1引言悬架是现代汽车上的重要总成之一[1],由于双横臂悬架有较好的运动特性,因此在越来越多的轿车的前悬上得到应用,特别是在赛车上,更是得到广泛运用,其设计好坏对操纵稳定性、平顺性和安全性有着重要的影响。
操纵稳定性不仅影响到汽车驾驶的操纵方便程度, 而且也是决定汽车高速安全行驶的一个主要性能[2]。
本文根据中国FSC大赛规则对赛车的悬架系统进行了设计与分析。
汽车的四轮定位决定了整车的运动性能,前转向轮的定位整合了转向与悬架系统的所有几何参数[3]。
悬架的运动学性能直接影响操纵稳定性等汽车使用性能,而正确的车轮定位参数能够使赛车的运动性能得到良好地发挥,同时还能够增加赛车的安全性与舒适性提高轮胎的使用寿命[4],减轻驾驶员的驾驶疲劳。
FSAE赛车车架结构优化和轻量化

前隔板 前环斜撑 前环 侧防撞壁
主环 主环斜撑
图 l 第一届 FSAE 赛车车架三维模型 Fig.1 Three-dimensional model of The First FSAE Frame
2 车架有限元模型(包括网格的划分)
为了减少计算量, 需要对车架的网格大小进 行合理控制。 对于受力复杂的下层车架钢管划分 网 格 分 得 细 密 些 ,尺 寸 单 元 约 为 5mm,其 对 于 受 力较少的上层车架单元网格划分得粗些, 其尺寸 单元约为 25~45mm,对于与悬架硬点和发动机固 定点相连接的车架管件网格划分要更细些。
力分析和模态分析,根据仿真分析结果进行结构优化和轻量化设计,最后确定我校第二届 FSAE 赛车车架,实现
车架减轻重量 8.4kg。 因此,结构优化和轻量化对赛车设计制造有重要意义。
[关键词] 大学生方程式赛车;车架结构优化;有限元;轻量化设计
[中图分类号] U469.6+96 [文献标志码] A
[文章编号] 1673-3142(2012)11-0037-05
1 车架三维模型的建立
FSAE赛 车 车 架 的 几 何 模 型 是 依 据 中 国 大 学 生方程式赛车车架的结构要求来建立的车架三维 模 型 [2],具 体 的 技 术 要 求 如 下 。 1.1 主环及主环斜撑要求
主环必须由一根未切割的,连续的,截面形状 封闭的钢管构成, 必须从车架一侧的最低处向上 延伸,越过车架,再到达另一侧的车架最低处。 从 侧视图看, 主环和主环斜撑禁止布置在过主环顶 端垂线的同侧。 主环斜撑和主环的连接点应尽量 接近主环顶端, 连接点低于主环顶端的距离不得 超过 160mm(6.3 英寸)。 主环和主环斜撑所成夹 角至少为 30 °。 主环斜撑必须是直的,即没有任何 弯曲。 1.2 前环及前环斜撑要求
FSAE赛车双横臂悬架优化设计

3运动学仿 真分析
将激振 台架上下激振位移设置为 4 使 左右车轮 同步 0 mm, 上下跳动 , 计算悬架主要性能参数 的变化规律。 车轮定位参数随车轮跳动的变化曲线 , 图 3 如 所示 。 外倾角变化范 围为( 1 3 - . )8 m。车轮跳动时外倾 一 . ~ 0 6 。 0m 9 2 / 角的变化对车辆的稳态响应特性等有很大 的影响 所 以应 尽量 , 减少车轮相对车身跳 动时的外倾角变化 。 内倾角变化范 围为( .  ̄ .7 。 0i 3 4 4 ) 8 l 3 8 1 ' l m。内倾角影响转 向盘
/ ● j、 hr● _1 +1 1、 1 , “ i i ¨ ● ~ … ¨ w …
中图分类号 :H 6 U 6 . 文献标识码 : T 1 ,4 3 3 3 A
1 『 弓 言
悬架系统是汽车的重要部件 ,双横臂独立悬架是 现代 汽车
定 和 全 有 重 的 响。 性安性着要影
ห้องสมุดไป่ตู้
图 4轮距 随车轮跳动的变化曲线
由上述分析可知 , 外倾 角 、 内倾角 、 前束角 3个参数在悬架
跳动行程范围内变化较大, 需要进行优化。
4多 目标优化设计
多 目标 优化 问题 的求解方法一般有线性加权和法 、 平方和
图 2双横臂悬架仿真模型
加权法 、 序列最优化法和各种遗传 、 进化算法等『, 于各种求解 1基 O l
图 2所示 。
车轮跳动行程/ m m
图 3车轮定位参数随车轮跳动的变化曲线
轮距随车轮跳动的变化曲线 , 如图 4 所示。轮距 的变化范围
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
基于响应面法的FSAE赛车悬架优化设计摘要:用响应面法对大学生方程式赛车悬架参数进行优化设计。
基于Adams/Car构建双叉臂悬架模型;在Adams/Insight模块中分析出影响各悬架参数的主要因子;对比优化前与优化后车轮定位参数可知,实现了外倾角和前束角的优化目的,其它车轮定位参数的变化范围也有所缩小。
在一定程度上提高了赛车的操纵稳定性,为实车的制造提供了可靠的数据依据。
关键词:响应面法Adams 双叉臂悬架优化设计Optimization of Suspension Design on FSAE Racing Car based on Response SurfaceAbstract:Response surface methodology has been used for the structure parameters optimization design of formula student racing car. Double wishbone suspension model was built based on ADAMS/Car.The main factors effecting alignment parameters were found out by using the Adams/Insight module.It is concluded by comparing the wheel alignment parameters before and after optimization that not only the optimization objective of toe-in and camber is achieved,but also the scope of change of other wheel alignment parameters is limited down.To a certain extent,improve the handling stability of the car,for real vehicle manufacturing provides a reliable data basis.Key Words:Response surface;Adams;Double wishbone suspension;Optimization design中国大学生方程式汽车大赛是由中国汽车工程学会主办,旨在由大学生构想、设计、制造一辆小型方程式赛车并参加比赛。
悬架系统则是赛车的重要部件,而大学生方程式赛车悬架由于其空间造型的特点,基本上所有车队都是采用双叉臂独立悬架。
赛车悬架的优化工作是赛车悬架设计过程中最重要的部分。
丁亚康、翟润国等人应用了Adams/Insight对汽车悬架的定位参数进行了优化设计,优化过后车轮定位参数变化范围都有所缩小[1]。
吴健瑜、罗玉涛等人通过Adams/Car建立了赛车悬架模型,并进行了仿真分析,利用Adams/Insight中平方和加权法对悬架定位参数进行了优化,结果表明优化效果明显[2]。
大学生方程赛车比赛由于赛道弯道较多,对赛车的操纵稳定性的要求比较高,然而赛车车轮的定位参数对赛车操纵稳定性的影响较大,而且初次设计完成之后一般不能满足设计的要求,所以对赛车悬架的仿真优化是很有必要的。
本文针对南京农业大学2013赛车悬架进行了Adams/Car的建模仿真,利用了Adams/Insight中响应面法对赛车悬架定位参数进行了优化设计。
1 双叉臂独立悬架模型的建立根据赛车悬架的结构形式,在Adams/Car中建立两个子系统,分别是双叉臂独立悬架系统和齿轮齿条转向系统。
1.1 前悬架模型根据赛车设计构思,在CATIA软件中建立悬架的线性模型。
把双叉臂模型简化为上叉臂、下叉臂、立柱、减振器、弹簧、转向拉杆、车轮轮毂、导向块、车架。
根据简化的模型在CATIA中测得各个关键点的三维坐标值,接着在Adams/Car中建立出赛车前悬架模型。
如图1。
1.2 转向模型赛车转向模型的建立同理是基于三维建模软件CATIA。
在线架模型中测得转向拉杆、转向齿轮齿条、转向轴以及转向盘等的各个关键点的三维坐标,接着在Adams/Car中建立赛车的转向系统模型,如图2。
赛车悬架的仿真是基于试验台的,而试验台则是需要建立个赛车悬架的子系统而组成。
因此分别建立赛车双叉臂悬架子系统和转向转向子系统,并且将其组装成悬架试验台,如图3。
2 悬架运动特性仿真分析2.1 仿真条件设置首先设置悬架参数,包括轮距为1560 mm、簧载质量为118 Kg、轮胎半径为232.41 mm、轮胎刚度100.2 N/mm、质心高度280 mm、前后轴的制动力分配为45∶55。
根据比赛的规则:赛车悬架必须能满足上下跳动25.4 mm。
所以在进行平行轮跳设置仿真时,设置上下跳动30 mm。
仿真结束后,查看车轮四个定位参数随车轮跳动的曲线,并且分析各个参数的变化是否合理。
2.2 悬架运动p3 悬架定位参数优化设计3.1 响应面法以统计方法和数学方法为基础的响应面方法(Response surface methodology,RSM)是用一个超曲面来近似地替代实际的复杂结构输入与输出的关系,即通过近似构造一个具有明确表达形式的多项式(不限于多项式)来表达隐式功能函数,本质上来说响应面法是一套统计方法,用来寻找考虑了输入变量值的变异或不确定性之后的最佳响应值[4]。
它能在多因子起作用的设计优化过程中,快速找出主要因子及各因子间的交互作用关系,拟合出因子与响应之间的数学模型方程,并且找到最优化条件,对结果进行评估。
3.2 参数优化设计由图4和图5分析可以看出,该车车轮前束角和外倾角变化范围偏大。
通过调整上下叉臂的外端点的位置得到合理的外倾角变化范围,通过调整上下叉臂的外端点和拉杆外端点位置得到合理的束角变化范围,同时还要保证其他车轮定位参数在合理的变化范围内[5]。
选择叉臂外端点和拉杆外端点坐标为参数,仿真过程中前束值和外倾角的绝对值为最大值为优化目标,使其变化范围尽可能的缩小。
根据经验值将参数的变化范围设置为正负10 mm。
试验策略采用的响应面法,外倾角选取悬架上下叉臂的外端点坐标(共6个)作为设计变量,束角选取悬架上下叉臂的外端点和拉杆外端点坐标(共9个)作为设计变量,采用全因子设计方法进行迭代。
运行试验,对仿真结果进行拟合。
本文中采用的是Adams/Insight的回归分析能力,以响应面法为基础,选择了交互模型(interaction)来拟合因素和响应之间的关系。
对拟合的满意程度通常由R2、R2adj、P以及R/V来评价。
R2介于0~1之间,越大越好。
R2adj通常比R2小,若果R2adj为1,则表明拟合的非常好。
P如果是一个比较大的值,表明拟合项完全与响应无关。
R/V的值越高越好,大于10表明预测结果很不错[6]。
从表1可以看出,拟合得非常理想,这表明用二次模型来拟合设计变量和优化目标之间的关系正确。
从导出的web页面可以分析出各个设计变量对优化目标的影响程度(灵敏度)。
从图8中可以看出上下叉臂的外端点Y坐标对前束值影响最大,其次是在Z坐标,X坐标最小,而拉杆外端点坐标的影响非常小,可以忽略,在进行坐标调整时拉杆外端点就不用做改动即可;从图9可以看出上下叉臂外端点Z坐标对外倾角影响最大。
这样可以根据设计变量对设计目标的影响程度来着重调整灵敏度高的设计变量。
表2可知优化前、后各个设计变量坐标的改变情况。
对比优化前、后车轮的悬架定位参数可知,前束角的变化范围由1.61°~0.25°变为0.76°~1.23°;外倾角的变化范围由-3.5°~-0.58°缩小到-2.5°~-1.12°;主销内倾角的变化范围由3.25°~6.1°缩小到2.24°~4.12°;主销后倾角的变化范围由 3.12°~4.58°降低到3.12°~4.61°。
3.12°~4.58°变为4.28°~5.01°,如图6~图9所示。
从优化的结果来看,不仅优化前变化较大的外倾角和前束角得到了改善,而且主销后倾角和主销外倾角的变化也得到改善。
4 结语利用Adams/Car建立赛车前悬架双叉臂独立悬架模型,对悬架的参数进行设置后仿真分析了赛车前轮定位参数的变化情况。
从仿真的结果可以看出赛车的前轮外倾角和前束角变化较大,运用ADAMS/Insight中的响应面法,以前束角和外倾角为优化目标,通过多目标优化方法对双叉臂悬架中部分硬点坐标和优化目标多次修改和迭代计算,分析出影响较大的坐标点,最后对影响较大的坐标进行调整,从而达到优化的目的。
通过此方法较大程度上的改善了赛车操纵稳定性,为赛车制造提供可靠的数据依据。
参考文献[1] 丁亚康,翟润国,井绪文.基于ADAMS/INSIGHT的汽车悬架定位参数优化设计[J].汽车技术,2011(5):33-36.[2] FSAE赛车双横臂悬架优化设计[J].机械设计与制造,2011(10):120-122.[3] 郭孔辉.汽车操纵动力学[M].长春:吉林科学技术出版社,1991.[4] 冯樱,郭一鸣,周红妮.基于响应面法的麦弗逊悬架优化设计[J].研究与开发,2010(2):61-67.[5] 李文君,蒋永林,高树新,等.双横臂独立悬架空间运动学分析[J].汽车工程,2006,28(6):529,558-560.[6] 范成建,熊光明,周明飞.MSC.ADAMS应用与提高[M].机械工业出版社,2006.。
