《机械制图》试卷（卷1）一、判断题（每小题2分，共20分）1、比例为1 ：5的是放大比例。
（）2、在俯、左视图中，靠近主视图的一边，表示物体的前面。
（）3、图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称。
（）4、当直线平行于投影面时，则直线的投影反映实长。
（）5、标注尺寸的起点称为尺寸基准。
（）6、一张完整的装配图应具有下列内容：一组图形、必要的尺寸、技术要求、标题栏。
（）7、表面粗糙度越高，零件的表面性能越高。
（）8、选择零件的主视图时只需考虑零件的结构形状特征。
（）9、相邻零件的接触面和配合面只用一条线表示。
（）10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。
（）二．选择填空题（小题2分，共20分）1、物体的可见轮廓线用（）绘制。
A. 粗实线B．虚线C．细实线2、局部剖视图一般用（）分界。
A．粗实线B波浪线C．细点划线3、标注尺寸时，应尽可能使用符号和缩写词。
其符号“C”表示（）。
A、45º倒角；B、60º倒角；C、90°倒角。
4、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ=（）。
A、120°B、90°C、45°5、用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（）。
A．圆B．矩形C．椭圆6、机件上的肋板纵向剖切时（）剖面线。
A. 不画B．要画C．可画可不画7、形状公差（）的项目符号为“○”。
A、圆度；B、圆柱度；C、平面度。
8、圆锥滚子轴承30312的内径为＿＿＿＿＿。
A、30 mm；B、12mm；C、60mm。
9．在绘制齿轮时其分度圆用（）绘制。
A．粗实线B．细实线C．细点画线10．标准螺纹是（）都符合国家标准的螺纹。
A．牙型、旋向、螺距B．牙型、直径、螺距C．直径、头数、螺距三．选择题（小题3分，共9分）1、打钩选择正确的左视图a( )b( )c( )d( )2、打钩选择正确的断面图3、打钩选择正确的剖视图四、作图题（共26分）2、补画剖视图中缺漏的线条（6分）五、识读端盖零件图并回答问题（24分）1．读标题栏：零件名称为端盖、材料＿＿＿＿、比例＿＿＿＿。
机械制图8套试卷及答案(2)
一、在平面ABC内作一条水平线，使其到H面的距离为10mm.(10分）二、作平面△ABC和平面△EFG的交线，并判别可见性.（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线。
（14分,每题7分）1。
四、在指定位置将主视图画成剖视图.（12分)五、补画视图中的缺线。
(12分)六、指出下列螺纹画法中的错误,并将正确的画在指定位置。
(8分)八、解释轴承304的含义,并在图中画出其与孔和轴的装配结构。
（8分）304:向心球轴承，04表示滚动轴承内径为20mm,3表示尺寸系列。
九、读零件图,并回答问题。
（18分)1．该零件采用了哪些视图、剖视图或其它表达方法?的含义.,B-B、C—C断面图及D—D局部剖视45孔的轴线3。
Φ40H7表示:基本尺寸为Φ40的孔,H7为公差带代号，H为基本偏差代号，7为公差等级。
4。
M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
5。
左视图外形略6.前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6。
3μm。
；后者表示，是由不去除材料的方法获得的零件表面.一、在平面ABC内作一条水平线,使其到H面的距离为10mm。
（10分)二、作平面△ABC和平面△EFG的交线,并判别可见性。
（10分）三、根据给出的视图，补画第三视图或视图中所缺的图线。
（14分，每题7分) 1。
五、补画视图中的缺线。
（12分）六、指出下列螺纹画法中的错误，并将正确的画在指定位置.(8分)七、在指定位置画出剖面图（键槽深为3mm）.（8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。
（8分)九、读零件图,并回答问题。
（18分)1．该零件采用了哪些视图、剖视图或其它表达方法?说明数量和名称。
C将AB分成2：3,求C点的三面投影。
（12分）二、已知平面的两面投影,完成其第三面投影.(10分）三、已知两视图，求作第三视图。
(15分）四、求作立体的相贯线。
（12分）五、根据两视图补画第三视图。
机械制图补考试复习题

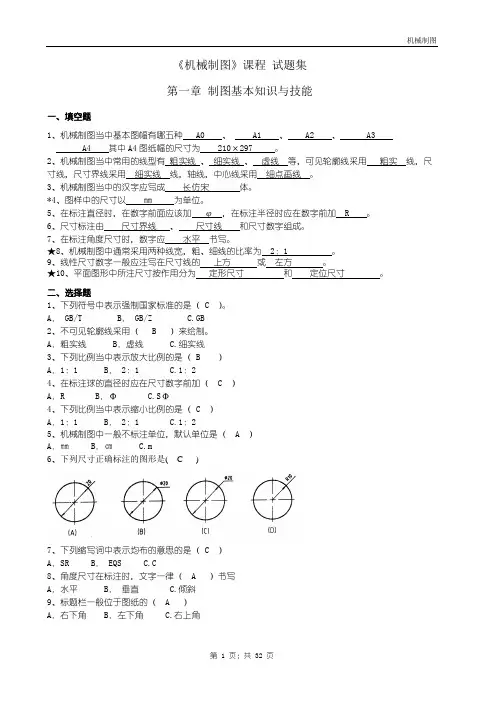

《机械制图》课程试题集第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
( × )3、2：1是缩小比例。
( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
机械制图试题及答案
机械制图考试试卷及答案〔1〕一、作平面四边形ABCD 的投影。
二、点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，前方10，上方8，试作A 、B 两点的三面投影。
XZY Y WOaaabbb三、完成以下各形体的投影。
1． 2．四、根据给出的视图，补画第三视图〔或视图所缺的图线〕。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
八、两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图〔比例1：2〕。
九、读零件图，并答复以下问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹〔内、外〕，又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹〔内、外〕，4．Φ36H8表示：Φ36是根本尺寸，H8是公差带代号，其中，H是根本偏差代号，8是公差等级。
5．说明符号的含义。
前者表示用去除材料的方法获得的外表粗糙度，6.3μm.；后者表示，是由不去除材料的方法获得的零件外表。
6.试画出主视图的外形。
〔图形从略〕徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分方8，试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
(10分)三、完成以下各形体的投影。
(12分，每题6分)1．2．四、根据给出的视图，补画第三视图〔或视图所缺的图线〕。
(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。
机械制图-作图题-210题(答案)
1.已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
答案：X ZY HY WO XZYYOa aabbb2.作平面四边形ABCD的投影。
答案：ab da'b'c'd'3.完成下列各形体的投影。
答案：4.完成下列各形体的投影。
5.根据给出的视图，补画第三视图（或视图所缺的图线）。
答案：6.根据给出的视图，补画第三视图（或视图所缺的图线）。
答案：7.在指定位置将主视图画成全剖视图8.在指定位置将主视图画成剖视图。
答案：9.补全螺栓连接图中所缺的图线。
答案：10.已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
答案：11.作水平线AB 的三面投影。
已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。
答案：aa ab bb XY HY HZO12.已知直线为AC 为正平线，试补全平行四边形ABCD 的水平投影。
答案：adacd cb13.根据已知视图补画第三视图或视图中所缺的图线。
14.根据已知视图补画第三视图或视图中所缺的图线。
答案：15.在指定位置将主视图画成全剖视图。
答案：16.在指定位置画出剖面图(键槽深3mm)。
17.改正双头螺柱连接中的错误画法。
答案：18.画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。
答案：d=mz=3╳20=60mmda=m(z+2)=66mmdf=m(z-2.5)=52.5mm19.在平面ABC内作一条水平线，使其到H面的距离为10mm。
答案：20.根据给出的视图，补画第三视图或视图中所缺的图线。
答案：21.根据给出的视图，补画第三视图或视图中所缺的图线。
22.在指定位置将主视图画成剖视图。
23.补画视图中的缺线。
完整版)机械制图试题(含答案)
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。
工图机械制图考试复习试卷16(附答案)
试题1.求两平面的交线，并判断可见性。
2.求直线DE与平面ABC的交点。
3.作出圆台表面曲线AB的水平投影和侧面投影。
4.完成平面立体截切后的投影。
5.补全半球截切后的三面投影。
6. 完成平面立体截切后的投影。
7. 完成相贯体的投影。
8.读懂组合体视图，标注组合体尺寸。
10.根据所给视图，补画第三视图。
12.根据所给视图，补画第三视图。
答案
1.求两平面的交线，并判断可见性。
2.求直线DE与平面ABC的交点。
3.作出圆台表面曲线AB的水平投影和侧面投影。
4.完成平面立体截切后的投影。
5.补全半球截切后的三面投影。
6. 完成平面立体截切后的投影。
7. 完成相贯体的投影。
9.读懂组合体视图，标注组合体尺寸。
10.根据所给视图，补画第三视图。
12.根据所给视图，补画第三视图。
机械制图补画第三视图题库
根据两视图，补画第三视图44根据两视图，在指定位置补画第三视图（7分）。
45根据两视图，在指定位置补画第三视图（6分）。
46根据两视图，在指定位置补画第三视图（6分）。
47根据两视图，在指定位置补画第三视图（6分）。
48根据两视图，在指定位置补画第三视图（5分）。
49根据两视图，在指定位置补画第三视图（6分）。
50根据两视图，在指定位置补画第三视图（8分）。
51根据两视图，在指定位置补画第三视图（8分）。
52根据两视图，在指定位置补画第三视图（6分）。
53根据两视图，在指定位置补画第三视图（8分）。
54根据两视图，在指定位置补画第三视图（7分）。
55根据两视图，在指定位置补画第三视图（7分）。
56根据两视图，在指定位置补画第三视图（5分）。
57根据两视图，在指定位置补画第三视图（6分）。
58根据两视图，在指定位置补画第三视图（6分）。
59根据两视图，在指定位置补画第三视图（8分）。
60根据两视图，在指定位置补画第三视图（8分）。
61根据两视图，在指定位置补画第三视图（12分）。
62根据两视图，在指定位置补画第三视图（12分）。
63根据两视图，在指定位置补画第三视图（7分）。
64根据两视图，在指定位置补画第三视图（8分）。
65根据两视图，在指定位置补画第三视图（7分）。
66根据两视图，在指定位置补画第三视图（8分）。
67根据两视图，在指定位置补画第三视图（7分）。
68根据两视图，在指定位置补画第三视图（6分）。
69根据两视图，在指定位置补画第三视图（9分）。
70根据两视图，在指定位置补画第三视图（10分）。
71根据两视图，在指定位置补画第三视图（9分）。
72根据两视图，在指定位置补画第三视图（8分）。
73根据两视图，在指定位置补画第三视图（8分）。
74根据两视图，在指定位置补画第三视图（8分）。
75根据两视图，在指定位置补画第三视图（8分）。
76根据两视图，在指定位置补画第三视图（12分）。
