成像原理生物医学影像物理实验
医学影像成像原理
第二章 放射物理基础 第一节 X线的产生和性质
（二）、X线的产生装置
第二章 放射物理基础 第一节 X线的产生和性质
（二）、X线的产生装置
X线球管
高压发生器
控制台
（二）第、二X章线放的射产物理生基装础置 第一节 X线的产生和性质
第二章 放射物理基础 第一节 X线的产生和性质
第二章 放射物理基础
第一节 X线的产生和性质
重点内容： X线是如何产生的？ X线的本质及特性？
一、X线的发现
如何发现?
阴极射线管实验
第二章 放射物理基础 第一节 X线的产生和性质
一、X线的发现 什么是阴极射线管?
1836年法拉第 稀薄气体放电产生辉光 辉光由阴极发出的不明射线引起 为探明阴极射线，许多科学家进行了艰巨的
第二章 放射物理基础
钨原子
第一节 X线的产生和性质
P
O
-
N
M
-
--
-
-
-
W+
-
L
K 放 射
0KeV -0.60 -0.70
-
-10.20
-11.54
12.09
--
-
-- -
K
-
69.51
标识辐射
第二章 放射物理基础 第一节 X线的产生和性质
（三）标识辐射——特征X线
标识辐射
高速电子击出原子内层电子所引发 标识辐射产生固定波长的X射线谱
200mAX线机
第二章 放射物理基础 第一节 X线的产生和性质
（二）、X线的产生装置
第二章 放射物理基础 第一节 X线的产生和性质
（二）、X线的产生装置 --X线管

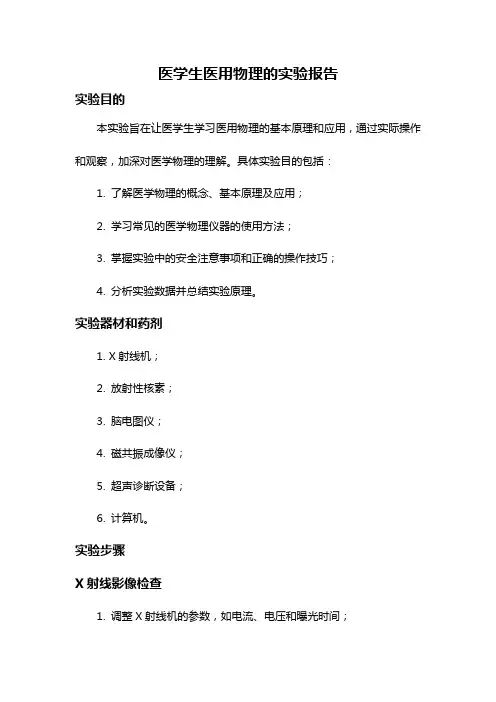

医学生医用物理的实验报告
医学生医用物理的实验报告实验目的本实验旨在让医学生学习医用物理的基本原理和应用，通过实际操作和观察，加深对医学物理的理解。
具体实验目的包括：1. 了解医学物理的概念、基本原理及应用；2. 学习常见的医学物理仪器的使用方法；3. 掌握实验中的安全注意事项和正确的操作技巧；4. 分析实验数据并总结实验原理。
实验器材和药剂1. X射线机；2. 放射性核素；3. 脑电图仪；4. 磁共振成像仪；5. 超声诊断设备；6. 计算机。
实验步骤X射线影像检查1. 调整X射线机的参数，如电流、电压和曝光时间；2. 将被检查的物体放置在X射线机下，进行拍片；3. 通过荧光屏观察得到的X射线图像。
放射性核素示踪技术1. 选择合适的放射性核素，并配置示踪溶液；2. 将示踪剂注射到患者体内；3. 利用仪器测量放射性核素在患者体内的分布情况；4. 分析测量结果，对患者进行诊断。
脑电图检查1. 将电极放置在被检查者的头皮上；2. 调整脑电图仪的参数，如采样率、增益和滤波器设置；3. 让被检查者进行一系列运动指令或休息状态；4. 通过电脑软件分析记录的脑电图信号。
磁共振成像检查1. 将被检查者放置在磁共振成像仪中；2. 调整磁共振成像仪的参数，如扫描平面、扫描时间和扫描序列；3. 进行扫描，得到图像数据；4. 对图像进行后处理和分析，获得诊断结果。
超声诊断1. 将超声探头放置在被检查者的皮肤上，并涂抹适量的凝胶；2. 调整超声诊断设备的参数，如频率和增益；3. 对被检查部位进行超声波的发射和接收；4. 分析得到的超声波图像，进行病变或异常的判断。
实验结果分析1. X射线影像检查可清晰显示所检查物体的密度、形态和结构；2. 放射性核素示踪技术可用于分析物质在生物体内的分布情况，并辅助诊断；3. 脑电图检查可以记录和分析脑电信号，为对脑功能的研究提供数据支持；4. 磁共振成像技术可以提供高分辨率的人体结构和病变图像；5. 超声诊断可以非侵入性地观察和评估器官和组织的形态和功能。
生物医学工程中的医学成像
生物医学工程中的医学成像医学成像是现代医学诊断和治疗中不可或缺的一环，也是生物医学工程领域非常重要的分支。
其核心是利用物理、光学、电子、计算机等技术手段对人体内部的结构、功能和代谢等方面进行非侵入性的观察和测量，从而为医生提供有效的诊断和治疗手段。
本文将围绕着生物医学工程中的医学成像，从成像原理、成像技术、应用现状和未来发展等角度进行探讨。
一、成像原理医学成像的核心思想是通过人体组织中的反射、散射或吸收作用，将传输介质（如声波、电磁波、X射线等）与生物组织相互作用后的信息转化为可见或可感知的图像或信号。
不同的成像原理所使用的传输介质和识别方法也不尽相同，这也是医学成像技术不同的关键因素之一。
其中，最常用的医学成像技术包括：1.超声成像技术超声成像利用声波在不同组织中传播速度不同的特点，通过探头将声波发送进入人体组织内部，接收反弹回波信息，从而获得组织内部的信息。
其主要优势在于具备成本低、便携性强、不需要辐射等特点，被广泛应用于孕妇、儿童和心脏病患者等特殊人群的检查。
2.磁共振成像技术磁共振成像是通过外部磁场、梯度磁场和射频脉冲的作用，使置于磁场中的水分子发生翻转，进而通过检测水分子释放出的信号，恢复出人体内部的组织结构。
磁共振成像能够清晰地呈现人体软组织的形态结构，同时无辐射、无创伤等特点，因此广泛应用于头部、胸部和骨盆等部位的检查。
3.X射线成像技术X射线成像是利用X射线在人体组织中被吸收、衰减或反射的不同程度，形成影像的一种成像技术。
其主要应用范围在于骨科和胸部等部位的检查，其优点是成像速度快，成像效果较好，但其缺点在于X射线对人体的辐射危害比较大，同时也不适用于软组织的检查。
以上三种技术是目前常见的医学成像技术，随着医学成像技术的成熟和发展，如光学成像技术、电子成像技术等也在得到广泛的应用和探索。
二、成像技术医学成像技术的发展离不开技术的支持，为了更好地应对现实问题和病例需求，不同的成像技术在不断升级，以满足更加精准、更加广泛的需求。

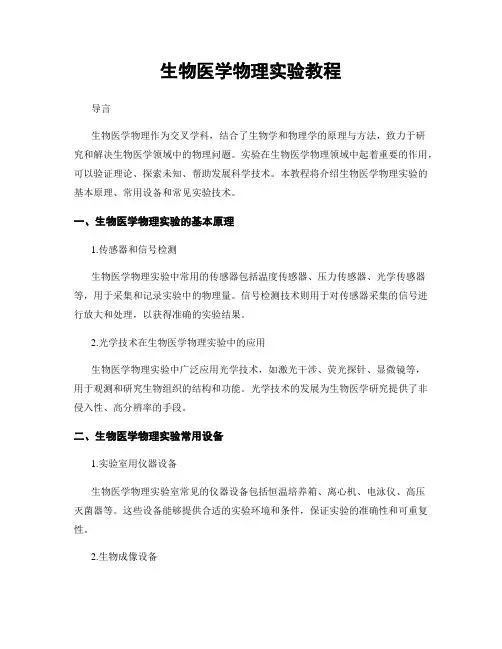

生物医学物理实验教程
生物医学物理实验教程导言生物医学物理作为交叉学科，结合了生物学和物理学的原理与方法，致力于研究和解决生物医学领域中的物理问题。
实验在生物医学物理领域中起着重要的作用，可以验证理论、探索未知、帮助发展科学技术。
本教程将介绍生物医学物理实验的基本原理、常用设备和常见实验技术。
一、生物医学物理实验的基本原理1.传感器和信号检测生物医学物理实验中常用的传感器包括温度传感器、压力传感器、光学传感器等，用于采集和记录实验中的物理量。
信号检测技术则用于对传感器采集的信号进行放大和处理，以获得准确的实验结果。
2.光学技术在生物医学物理实验中的应用生物医学物理实验中广泛应用光学技术，如激光干涉、荧光探针、显微镜等，用于观测和研究生物组织的结构和功能。
光学技术的发展为生物医学研究提供了非侵入性、高分辨率的手段。
二、生物医学物理实验常用设备1.实验室用仪器设备生物医学物理实验室常见的仪器设备包括恒温培养箱、离心机、电泳仪、高压灭菌器等。
这些设备能够提供合适的实验环境和条件，保证实验的准确性和可重复性。
2.生物成像设备生物医学物理实验中，生物成像设备如核磁共振成像仪（MRI）、计算机断层扫描仪（CT）、超声成像（US）等被广泛应用于人体结构和功能的研究。
这些设备通过不同的原理实现对人体内部的成像，为医学诊断和疾病研究提供有力支持。
三、生物医学物理实验常见技术1.核磁共振技术核磁共振技术是生物医学物理领域中一项重要的实验技术。
通过利用核磁共振的物理原理，可以对人体组织进行无创检测和成像。
核磁共振技术广泛应用于心脑血管疾病、癌症等研究领域。
2.生物光学成像技术生物光学成像技术是运用光学原理对组织和细胞进行成像的技术。
包括近红外光谱成像、荧光成像和多光子成像等。
这些技术可以提供生物组织结构和功能的相关信息，应用于癌症早期诊断、神经系统研究等。
3.超声成像技术超声成像技术利用声波产生的回声信号对人体组织进行成像。
这种技术被广泛应用于产科检查、心血管疾病的诊断和治疗等方面。
生物医学影像学成像原理分析
生物医学影像学成像原理分析生物医学影像学是一门关注人体内部结构、功能特征和生理变化等方面的学科，其通过使用各种成像技术，获得并呈现身体各个部位的图像来支持临床医学诊断和疾病治疗。
本文将从物理和技术角度，对生物医学影像学成像的原理和技术进行分析探讨。
一、X光成像原理分析X光成像是医学成像领域的生力军，在临床医学中得到了广泛的应用。
X光是一种高能量的电磁波，能够穿透人体，使其通过不同的组织和器官后，生成不同的影像为医生进行诊断和治疗提供支持。
X光成像原理主要依据的是人体组织对X光的吸收和散射特性。
组织密度越大，吸收和散射的能力也越强，从而在X光胶片上出现较黑的影像。
组织密度越小，吸收和散射的能力也越弱，从而在X光胶片上出现较白的影像。
二、核医学成像原理分析核医学成像技术是利用被放射性物质标记的化合物被注入或吸入人体后，在人体内部产生放射性衰变，发射出各种类型的射线，在显像器上得到人体内部结构和功能图像的一种医学成像技术。
核医学成像技术主要依靠的是植入或注入的放射性标记物质在体内的分布情况。
放射性标记物质会随着机体血流、细胞膜通透性等变化而发生变化，相应成像显示器上的图像也会随之变化，从而实现了人体内部结构和功能的检测。
三、磁共振成像原理分析磁共振成像技术是目前医学诊断中的一种重要技术，在临床上应用范围广泛。
其原理是利用磁体产生的磁场使入体内的成像部位中的原子核自发磁化，利用射频脉冲作用使其产生共振吸收并使大量原子核由有向无公共振转变，最后产生光电信号，通过计算机处理最终显现人体各个部位组织器官的结构和功能图像。
磁共振成像的强大之处在于，其成像分辨率高，能够直观呈现人体内部的毛细血管和微小组织结构。
而磁共振成像不具有辐射危害，且能直接观察人体内部组织器官的结构和功能，具有非常广泛的应用前景。
四、心电图成像原理分析心电图成像技术是一种能够测量人体心电波的电生理检测技术，广泛应用于临床医学中。
心电图成像原理基于心脏内的电生理活动，通过在特定部位测量心脏发出的电信号，展现心脏的相关信息，包括心电轴、心电图图形和心肌缺血等情况。
小动物活体成像技术的原理及操作方法
小动物活体成像技术的原理及操作方法小动物活体成像技术是一种用于非侵入性的观察小动物体内活动的技术。
它可以通过显影小动物的生物分子、细胞、组织、器官以及整体结构，从而获取关于它们的形态、功能和代谢信息。
在医学研究、药物研发和临床诊断中，小动物成像技术具有重要的应用价值。
1.光学成像：光学成像是利用光线通过生物组织时的散射和吸收特性来观察和记录组织的形态和功能。
这种技术包括荧光成像、双光子显微镜、光声成像等。
其中，荧光成像是利用特定的分子标记物与目标分子结合后的荧光信号进行成像，而双光子显微镜则采用长波长激光来更深入地穿透生物组织进行成像。
2. 核磁共振成像（MRI）：MRI利用静磁场和脉冲磁场来获取生物组织的形态和功能信息。
其原理是通过对核自旋在静磁场中的预cession以及脉冲磁场的激发和接收来获取信号，并通过计算重建成图像。
3.正电子发射断层扫描（PET）：PET利用放射性同位素标记的生物分子来观察和记录生物组织的代谢、功能和分布情况。
其原理是标记荧光物质与目标分子发生放射性衰变并释放正电子，然后通过正电子与电子相遇并发生湮灭反应，产生两个光子，再通过和PET仪器接收器相遇并形成探测信号，最终通过计算重建出成像。
1.选择合适的动物模型：根据实验目的和需要，选择适合的小动物模型，例如小鼠、大鼠等。
确保动物的健康和生理状况符合实验要求。
2.准备适当的标记物：根据研究需求，选择合适的标记物。
标记物可以是荧光染料、放射性同位素、磁共振对比剂等，用于标记目标分子或组织。
3.标记物注射或给药：将选择的标记物进行注射或给药，使其能够与目标分子或组织结合。
4.成像设备设置：根据实验要求，将成像设备进行适当的设置，例如调整光源、控制磁场强度等。
5.成像操作：对标记物注射或给药后的小动物进行成像操作。
操作过程中可以根据需要调整成像参数，如曝光时间、扫描时间等。
6.数据分析和解释：对成像结果进行数据分析和解释，提取关键信息，评估实验效果，并与其他实验数据进行比较和验证。
医学物理实验报告答案
一、实验目的1. 理解医学物理的基本概念和原理。
2. 掌握医学物理实验的基本操作方法。
3. 通过实验，验证医学物理在临床应用中的重要性。
二、实验原理医学物理是一门应用物理学原理和方法研究生物体、医学设备和医学现象的学科。
本实验主要涉及以下原理：1. X射线：X射线是一种具有较高能量的电磁辐射，广泛应用于医学影像诊断和放射治疗。
2. 核磁共振（MRI）：核磁共振是一种利用核磁共振现象进行生物体成像的技术。
3. 近红外光谱（NIRS）：近红外光谱是一种利用近红外光对生物组织进行成像的技术。
三、实验仪器与材料1. 仪器：X射线机、核磁共振成像系统、近红外光谱成像系统。
2. 材料：实验样品、实验数据记录表格。
四、实验步骤1. X射线实验（1）打开X射线机，调整X射线剂量和管电压。
（2）将实验样品放置在X射线机上，进行X射线照射。
（3）使用探测器收集X射线图像数据。
（4）分析X射线图像，得出实验结果。
2. 核磁共振实验（1）打开核磁共振成像系统，调整参数。
（2）将实验样品放置在成像系统中，进行核磁共振成像。
（3）使用计算机处理核磁共振图像数据。
（4）分析核磁共振图像，得出实验结果。
3. 近红外光谱实验（1）打开近红外光谱成像系统，调整参数。
（2）将实验样品放置在成像系统中，进行近红外光谱成像。
（3）使用计算机处理近红外光谱图像数据。
（4）分析近红外光谱图像，得出实验结果。
五、实验结果与分析1. X射线实验结果实验结果显示，X射线可以穿透实验样品，产生清晰的图像。
通过分析图像，可以观察到实验样品的内部结构。
2. 核磁共振实验结果实验结果显示，核磁共振成像技术可以清晰地显示出实验样品的内部结构。
通过分析图像，可以观察到实验样品的生物学特性。
3. 近红外光谱实验结果实验结果显示，近红外光谱成像技术可以清晰地显示出实验样品的内部结构。
通过分析图像，可以观察到实验样品的化学成分。
六、实验结论1. X射线、核磁共振和近红外光谱成像技术是医学物理在临床应用中的重要手段。
物理实验报告成像
一、实验目的1. 了解成像的基本原理。
2. 掌握成像实验的基本操作步骤。
3. 熟悉光学仪器，如凸透镜、光屏等。
4. 通过实验验证成像规律。
二、实验原理成像实验是基于光学原理进行的。
根据光学原理，当光线从物体射向凸透镜时，经过凸透镜的折射，光线会发生聚焦，形成物体的像。
成像实验中，物体的像可以是实像也可以是虚像。
实像为倒立、缩小或放大的像，而虚像为正立、放大的像。
三、实验器材1. 凸透镜2. 光屏3. 火柴4. 白纸5. 刻度尺6. 激光笔（可选）四、实验步骤1. 将凸透镜、光屏、火柴和白纸准备好，放在实验台上。
2. 将火柴放在白纸上，作为实验物体。
3. 将凸透镜放在火柴前方，调整凸透镜的位置，使光线从火柴射向凸透镜。
4. 观察光屏上的成像情况，记录实像或虚像的位置、大小和性质。
5. 改变火柴与凸透镜的距离，观察成像情况的变化，记录相应的数据。
6. 可选：使用激光笔照射凸透镜，观察成像情况。
五、实验结果与分析1. 实验过程中，当火柴与凸透镜的距离为焦距时，光屏上形成倒立、等大的实像。
2. 当火柴与凸透镜的距离小于焦距时，光屏上形成正立、放大的虚像。
3. 当火柴与凸透镜的距离大于焦距时，光屏上形成倒立、缩小的实像。
4. 改变火柴与凸透镜的距离，成像情况也随之改变。
六、实验结论通过本次成像实验，我们掌握了成像的基本原理和实验操作步骤。
实验结果表明，成像规律与物体与凸透镜的距离有关。
当物体距离凸透镜小于焦距时，形成正立、放大的虚像；当物体距离凸透镜等于焦距时，不形成像；当物体距离凸透镜大于焦距时，形成倒立、缩小的实像。
七、注意事项1. 实验过程中，注意安全，避免激光笔等仪器对眼睛造成伤害。
2. 调整凸透镜位置时，要缓慢进行，以免损坏实验器材。
3. 实验数据要准确记录，以便后续分析。
八、实验拓展1. 研究不同形状的物体在凸透镜成像中的特点。
2. 探究凸透镜成像规律在不同介质中的变化。
3. 利用成像原理，设计简单的光学仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MR信号与下列因素有关：
质子密度 T1、T2值
上述每个因素对MR信号的贡献受RF脉冲的调节、
所用的梯度以及信号采集时刻的控制。
MR成像过程中，RF脉冲、梯度、信号采集时刻的
设置参数的组合称为脉冲序列（Pulse Sequence）
纵向弛豫
• 也称为T1弛豫，是 指90度脉冲关闭后， 在主磁场的作用下， 纵向磁化矢量开始 恢复，直至恢复到 平衡状态的过程。 一般用T1值来反映 组织T1弛豫的快慢。
快速自旋回波的意义
常规Ｔ２ＷＩ上可以极大的缩短检查时间； Ｔ２对比上有较大选择性，如有效的ＴＥ时间； 是进行水成像的基础如： 脊髓造影、ＭＲＣＰ、ＭＲＵＰ及脑室造影等；
成像速度更快
– 常规SE 、T2WI序列 15分钟
– 快速超快速梯度回波 1秒以内
– EPI
100毫秒以内
3分５３秒
１秒
反转恢复（ IR）序列
SR）； 反转恢复（Inversion Recovery, IR）； 梯度回波（Gradient Echo, GE/GRE）； 回波平面成像（ Echo Planar Imaging ,
EPI ).
自旋回波SE Spin echo
最基本的序列： 90°——180°—— 信号
•90°RF激发产生横向磁化 Mxy，由于磁场 不均匀，致同步的质子群变为异步，相位 分散； •180° RF使质子群离散的相位重聚，使 Mxy在TE时间达到最大值，并产生回波。
• T2值大 横向磁化矢量减 少慢 MR信号高（白）
• 水 T2 值 约 为 3000 毫 秒 MR信号高
• 脑T2值约为100毫秒 MR 信号低
• 人体大多数病变的T1值、T2值均较相应的正 常组织大，在T1WI上比正常组织“黑”，在
T2WI上比正常组织“白”。
正常人体组织的T1 T2值（ms）
消失慢 T2长，为高信号
常见的几种检查图像
调节TR和TE可以得到组织特征的图像
质子密度（PD）反映组织质子密度的差别 T2加权像（T2WI）反映组织T2弛豫的差别 T1加权像（T1WI）反映组织T1弛豫的差别
加权像（Weighted Image,WI）
TR
TE
长
短
长
长
短
短
WI PD-WI T2-WI T1-WI
T1加权成像(T1WI)
• T1值越小 纵向磁化矢量 恢复越快 MR信号强度 越高（白）
• T1值越大 纵向磁化矢量 恢复越慢 MR信号强度 越低（黑）
• 脂肪的T1值约为250毫秒 MR信号高（白）
• 水的T1值约为3000毫秒 ， MR信号低（黑）
T2加权成像（T2WI)
• T2值小 横向磁化矢量减 少快 MR信号低（黑）
490
323
43
650
449
58
780
554
62
260
215
84
920
656
101
790
539
92
>4000 >4000 >2000
870
600
47
T1和T2的差别是成像的基础
• 组织的T1和T2值各有不同 •纵向磁化恢复快 T1短，为高信号
恢复慢 T1长，为低信号 •横向磁化消失快 T2短，为低信号
快速自旋回波 ( FSE)序列
SE 256×128矩阵需128次 RF激发和频率、相位编码
一个TR内只能得到一个信号填充一个K空间 扫描时间=TR×128×NEXms
FSE 90° RF 后给连续的180° RF 一个TR可得到多个信号填充在同一个K空间内。
扫描时间=TR×128×NEX/ETLms ETL 回波链
MRI成像原理
生物医学工程教研室
MRI成像过程与原理的理解4个层次：
1.核主要是什么核？磁有哪些磁？核、磁如何共振 并成像的？ 2.何为弛豫过程、为何分成纵向和横向、其宏观、 微观解释？MR信号在哪个平面采集，原因何在？ 3.90°和180°脉冲的作用是什么？理解翻转角的 概念？它们常见的组合及对应序列成像特点（3种 加权图像）？ 4.理解断层选择（编码）、频率编码、相位编码 （ 因φ=ωτ，故一个脉冲序列只能一次）、K空 间概念、图像重建。
180°—90°—180°—信号 •第一个 180°使磁化矢量M由+Z到-Z轴上 •RF停止后，M值沿+Z轴增长 •给予90°M倒向xy平面第二个180°使相位聚 •IR序列图象具有较纯的T1加权特性 •180°至90° 之间的时间为反转时间(TI )
反转恢复（ IR）
STIR序列：短TI时的反转恢复（IR） 这种short TI的IR称STIR序列，用于脂肪抑
看TR、TE
T2WI：
长TR（大于2000毫秒) 长TE（大于50毫秒）
T1WI ：
短TR （400-800毫秒） 短TE（小于20毫秒）
T1WI
如何区分T1WI、T2WI
• 看水和脂肪
• T1WI：水（如脑脊液、 尿液）呈低信号（黑） 脂肪呈很高信号（很白）
• T2WI：水呈很高信号 （很白），脂肪信号降 低（灰白）。
组织 肝 肾 脾 脂肪 脑灰质 脑白质 脑脊液 骨骼肌
T1（1.5T）T1（0.5T） T2
490
323
43
650
449
58
780
554
62
260
215
84
920
656
101
790
539
92
>4000 >4000 >2000
870
600
47
如何区分T1WI、T2WI
如何区分T1WI、T2WI
T2WI
横向弛豫
• 也称为T2弛豫， 简单地说，T2弛 豫就是横向磁化 矢量减少的过程。 常常用T2值来描 述组织T2弛豫的 快慢
T1和T2的差别是成像的基础
T1
T2
高信号 （白） 短
长
低信号 （黑） 长
短
正常人体组织的T1 T2值（ms）
组织 肝 肾 脾 脂肪 脑灰质 脑白质 脑脊液 骨骼肌
T1（1.5T）T1（0.5T） T2
制。 FLAIR（Fluid-Attenuated Inversion
Recovery）序列：用于抑制自由水。
如何区分T1WI、T2WI
• 看其他结构
• 脑组织：
– T号 低
• 腹部：
– T1WI:肝脏比脾脏信号 高
– T2WI:肝脏比脾脏信号 低
脉冲序列（Pulse Sequence）
自旋回波（Spin Echo, SE）；FSE; 部分饱和（Partial Saturation Recovery,
