2.描述交流电的物理量
交变电流习题(答案解析)
一. 教学内容：专题一交变电流［教学过程］一. 交流电：1. 交流电：大小和方向随时间作周期性变化的电流。
如：￥2. 正弦交流电的产生：矩形线圈在匀强磁场中绕垂直于磁场轴匀速转动。
（1）电动势的产生：,③任意时刻t，线圈从中性面转过角度θ=ω·t说明：①交流电的峰值与线圈转轴位置和线圈形状都无关。
②交流电瞬时表达式是正弦或余弦，取决于计时零点线圈所处位置。
-（2）外电路闭合，R外，r（3）线圈转动一圈，交流电变化一个周期，电流方向变化两次。
（每经过中性面时，e=0，i=0，电流方向将发生改变）~3. 描述交流电变化规律：4. 描述交流电物理量：.（5）有效值：根据交流电热效应利用等效原理规定：让交流电和恒定电流通过同样阻值的电阻，在相等时间内产生的热量Q相等，则恒定电流的值为交流电有效值。
式交流电，依据定义Q交=Q直求有效值。
…（2）通常所说交流电值均指交流电的有效值。
秒电流方向改变100次）交流电器的铭牌上标明U额、I额是有效值，交流电表（电压表、电流表）读数也是有效值。
（3）计算通过电量，用平均值，计算交流产生热量，电功率用有效值。
Q=I2Rt，P=I2R二. 变压器1. 主要构造：输入线圈（原、初级）、输出线圈（副、次级）、闭合铁芯、符号：2. 工作原理：原线圈输入交流电U1，在铁芯中产生变化的磁通量，这样原线圈产生自感，副线圈产生电磁感应，反过来，副线圈在铁芯中产生变化的磁通量，引起原线圈的电磁感3. （1）理想变压器：传输交流电能时，自身不消耗电能。
P2=P1。
①原、副线圈没有电阻，不产生焦耳热，不计铜损。
③不计铁芯内电磁感应，即不计铁损。
?注：￥三. 远距离输电1. 输电原理：输电线总电阻R线，输送电功率P，输电电压U。
2. 高压输电原理：已知P输，输电电压U，输电线电阻R线，n1，n2，n3，n4。
/【典型例题】例1. 如图所示，N=100匝的正方形线圈，边长L=10cm，电阻r=1Ω，在匀强磁场中，B=，以n=100/π（r/s）的转速匀速转动，线圈通过滑环和电刷与R=9Ω的电阻组成闭合回路（伏特表是恒热电表），求：（1）从中性面开始计时，写出线圈中产生电动势e的表达式。
交流电相关物理量的描述
第二课时交流电的描述2019.11.12导学目标：1．掌握交变电流的周期、频率、线圈转动角速度三者之间的关系。
2．能理解电流的有效值是与热效应有关的量，而平均值只是简单意义的平均。
3．掌握交变电流有效值与最大值的关系，会进行有效值的计算。
4．掌握交变电流的变化规律及两种表示方法。
一、交变电流的概念1．大小和方向都随时间做周期性变化的电流叫交变电流，简称交流．2．方向不随时间变化的电流称为直流．大小、方向都不随时间变化的电流称为恒定电流．3．对直流电流和交变电流的区分主要是看电流方向是否变化．4．对中性面的理解:(1)中性面是与磁场方向垂直的平面，是假想的一个参考面。
(2)线圈平面位于中性面时，穿过线圈平面的磁通量最大，而磁通量的变化率为零，产生的感应电动势为零。
(3)线圈平面与中性面垂直时，穿过线圈平面的磁通量为零，但磁通量的变化率最大，产生的感应电动势最大。
(4)线圈每经过中性面一次，电流方向就改变一次，线圈转动一周，两次经过中性面，所以电流的方向改变两次。
【练习题组1】1．关于线圈在匀强磁场中转动产生的交变电流，以下说法中正确的是()A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈平面每经过中性面一次，感应电动势和感应电流的方向都要改变一次D．线圈转动一周，感应电动势和感应电流方向都要改变一次2．如图，各图面积均为S的线圈均绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsin ωt的图是()A B C D E F3．处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab 边垂直．在t＝0时刻，线圈平面与纸面重合，如图所示，线圈的cd边离开纸面向外运动．若规定沿a →b →c →d →a 方向的感应电流为正，则能反映线圈中感应电流i 随时间t 变化的图像是( ) 4．如图5甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场方向的水平轴OO ′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示，以下判断正确的是 ( ) A ．电流表的示数为10 A B ．线圈转动的角速度为50π rad/s C ．t ＝0.01 s 时线圈平面与磁场方向平行 D ．t ＝0.02 s 时电阻R 中电流的方向自右向左5．如图甲所示，一矩形线圈abcd 放置在匀强磁场中，并绕过ab 、cd 中点的轴OO ′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时(如图乙)为计时起点，并规定当电流自a 流向b 时，电流方向为正．则下列四幅图中正确的是 ( )【问题探究】如图所示，回答下列问题： （1）线圈经过什么位置开始计时 ；（2）交变电流完成一次周期性变化需要多长时间 ；在1 s 内完成多少次周期性变化 ；（3）线圈转动的角速度 ；转速为 。

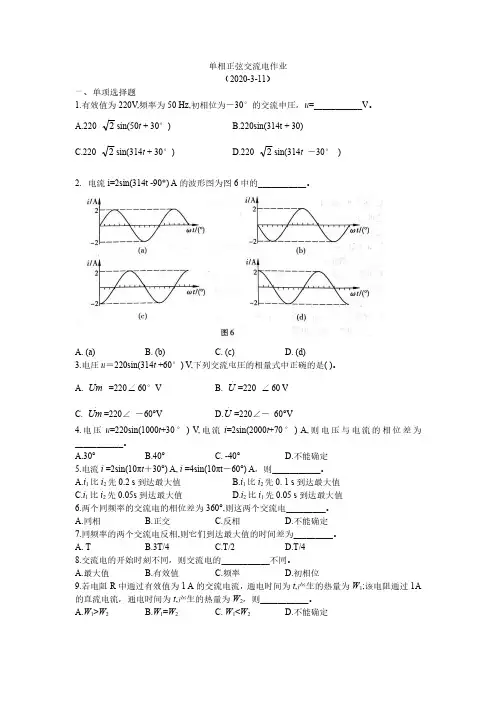

单相正弦交流电作业
B.两国交流电的变化快慢相同
C.美国交流电的变化比我国交流电的变化快
D. 无法比较交流电的变化快慢
4.交流电流的角频率为 314 rad/s,则交流电流的频率为___________Hz。
A. 25
B.50
C.100
D.314
五、画图题
1. (1)画出 i=10 2 sin(100πt－30°) A 的有效值相量图;
.
(2)画出 Im =6∠－45° A 的相量图。
六、写出交流电的数学表达式 1.交流电流的有效值为 22A,频率为 50 Hz，初相位为－75°,写出该交流电流的数学表达式。 2.示波器显示的交流电压波形如图 7 所示，若示波器扫描周期旋钮的位置在 2 ms/div,电压选 择旋钮的位置在 20 V/div，从波形图中确定该交流电压三要素并写出该交流电压的数学表达 式。
3.周期为 0. 02 s 的交流电流，其有效值相量如图 8 所示,写出该交流电流的数学表达式。
A.最大值
B.有效值
C.频率
D.周期
E.角频率
F.相位
H.初相位
3.交流电流 i=5 2 sin(100πt +30°) A，下列说法中正确的有___________。
A.用电流表测量该电流时，电流表的读数为 5A B.这个交流电流的频率为 50 Hz
C.当 t=0 时，该交流电流的大小为 2.5 2 A，方向与选定的参考方向相同
的直流电流，通电时间为 t,产生的热量为 W2，则___________。
A.W1>W2
Bபைடு நூலகம்W1=W2
C. W1<W2
D.不能确定
四、多选题
1.用来描述交流电变化快慢的物理量有_________。
4.2 正弦交流电的基本物理量
一、交流电的基本概念
1.定义 直流电：大小和方向都不随时间变化的电流，称为 直流电。 交流电：大小和方向作交替变化的电流（电压、 电动势）统称为交流电。
一、交流电的基本概念
3、正弦交流电： 随时间按正弦规律做周期变化的交流电。 u i
t
解析式：u=Umsin(ωt+ψ0 )
10 2
3
i 10 2 sin( 314 t ) 3
例2、某两个正弦交流电流，其最大值为2 2 A和 3 2A， 初相为 3 和- 6 ，角频率为ω，作出它们的旋转矢量，写 出其对应的解析式。
[解]分别选定 2 2 和 3 2 为矢量长度，在横轴上方和角度作矢量，它们都以同样ω 角速度逆时针旋转，如图所示。
0 /3
/6 0
c．相量法（矢量法） 注意：加点
i I sin( t ) m 0
Im
或
I
0
例1、将正弦交流电流 表示。
[解] 选定矢量长度为 10 量如图所示。
i 10 2 sin( 314 t )A用旋转矢量 3
2 ，与横轴夹角为以314 rad / s的角速度逆时针旋转，可得旋转矢
2 2
3
6
i 2 2sin( t ) 3
注意：不同频 率的正弦交流 电是不能画在 一个图上的。
i 3 2sin( t ) 6
3 2
sin( / 2 ) 练习：作出 i A和 1
i 2 sin( / 6 )A的矢量图。 2
解析：分别选定1和2为矢量长度，在横轴上方和角度作矢量，它们都以同样ω角速 度逆时针旋转。
高考物理交流电知识点
高考物理交流电知识点高考物理交流电知识点高考物理交流电知识点1高三复习阶段，大家一定要多练习题型，掌握考题规则，掌握常规考试的知识点，有助于大家成绩的提高。
1.交流电：其大小和方向随时周期性变化的电流称为交流电。
根据正弦规律变化的电动势和电流称为正弦交流电。
2.正弦交流电-(1)函数式：e=Emsint(其中Em=NBS)(2)线圈平面与中性面重合时，磁通量x大，电动势为零，磁通量变化率为零。
当线圈平面垂直于xx平面时，磁通量为零，电动势x大，磁通量x的变化率大。
(3)如果从线圈平面平行于磁场方向开始计时，交流电的变化规律为I=imcos t。
(4)图像：正弦交流电的电动势E、电流I和电压U，它们的变化规律可用函数图像来描述。
3.交流电的物理量(1)瞬时值：交流电在某一时刻的值，通常用E、U、I表示。
(2)x值：Em=NBS，X值Em(Um，Im)与线圈的形状和旋转轴在线圈平面内的位置无关。
在考虑电容器的耐压值时，应以交流的X值为基础。
(3)有效值：交流电的有效值是根据电流的热效应来规定的。
也就是说，同时，使相同电阻产生与一定交流电能相等热量的直流电的值称为交流电的有效值。
在计算电功率、电功率和确定熔断器熔断电流等物理量时，应使用有效值进行计算。
有效值与X值的关系E=Em/，U=Um/，I=Im/只适用于正弦交流电。
其他交流电的有效值只能根据有效值的定义来计算，公式一定不能混淆。
正弦交流中，各种交流电气设备上的标记值和交流仪表上的测量值均指有效值。
(4)周期和频率-周期t:交流电完成周期变化所需的时间。
在一个周期内，交流电的方向改变两次。
f:频率：交流电流在1s内周期性变化的次数。
角频率：=2/t=2 f。
高考物理交流电知识点21.电压瞬时值e=Emsint电流瞬时值I=Imsint；(=2f)2.电动势峰值Em=nBS=2BLv电流峰值(在纯电阻电路中)Im=Em/R总计3.正(补)弦交流电有效值：E=Em/(2)1/2；u=Um/(2)1/2；I=Im/(2)1/24.理想变压器一、二次线圈中电压、电流和功率的关系U1/U2=n1/N2；I1/I2=N2/N2；进=出5.在长距离输电中，利用高电压传输电能，可使输电线路上的电能损耗减少33,360 p损耗'=(P/U)2R；(P ' :输电线路失电损失，P:传输电能总功率，U3360传输电压，R3360输电线路电阻)[见第二卷P198]；6.公式1、2、3、4中的物理量和单位：:角频率(rad/s)；T:时间；N:线圈匝数；B:磁感应强度(t)；S:线圈面积(m2)；U:(输出)电压(V)；I:电流强度(a)；P:功率(w)。
衡量交流电变化快慢程度的物理量
衡量交流电变化快慢程度的物理量交流电是指电流的方向和大小不断变化的电流。
对于交流电，我
们通常会关注变化的快慢程度，即交流电的频率和周期。
频率表示单
位时间内电流变化的次数，单位为赫兹（Hz）；周期表示电流一次完
整变化所需的时间，单位为秒（s）。
在电力系统中，交流电的频率通常为50Hz或60Hz，这取决于不同地区电网的要求。
在音频系统中，我们通常使用20Hz到20kHz的频率
范围，以便涵盖可听范围内的所有声音。
一个重要的量化指标是角频率。
角频率是表示电流变化快慢程度
的物理量，它等于2π乘以频率。
因此，角频率也可以用弧度/秒
（rad/s）表示。
对于电路设计和分析，角频率是非常重要的因素。
交流电的快慢程度还可以通过振幅来衡量。
振幅表示电流变化的
幅度大小，即从最大值到最小值的距离。
在交流电中，振幅会随着时
间的变化而变化，因此我们通常使用有效值来衡量电流的大小。
有效
值是在一段时间内电流平方和的平均值的平方根。
有效值是电流大小
的实际度量，也是计算交流电功率的一个重要因素。
总之，交流电的频率、周期、角频率和振幅是非常重要的物理量。
了解这些概念，不仅可以为我们理解电路设计和分析提供基础，还可
以帮助我们更好地理解音频系统和电力系统中电流变化的快慢程度。
表征交流电的物理量
课 题 7－2表征交流电的物理量时间：11月29日教学目标 1．掌握正弦交流电的三要素（有效值、频率、初相）。
2．掌握相位差的概念。
3．理解正弦交流电的特征。
教学重点 正弦交流电的三要素。
教学难点 1．有效值。
2．相位和相位差学情分析 学生已了解交流电。
课前复习 1．交流电是按什么规律变化的？2．写出交流电流、电压和电动势的解析式。
第二节 表征交流电的物理量一、表征交流电变化快慢的物理量——周期、频率、角频率1．周期：交流电完成一次周期性变化所需的时间。
用T 表示，单位：s 。
2．频率：交流电在1s 内完成周期性变化的次数。
用f 表示，单位：Hz 。
3．周期与频率的关系：T = f 1 4．角频率：交流电每秒钟所变化的角度:ω = Tπ2 = 2 π f 二、最大值和有效值1．最大值：交流电在一个周期内所能达到的最大数值。
用I m 、U m 、E m 表示。
2．有效值：让交流电和直流电通过同样阻值的电阻，若它们在同一时间内产生的热量相等，就把这一直流电的数值叫这一交流电的有效值。
3．正弦交流电有效值和最大值之间的关系E = 2mE = 0.707 E m （适用与正弦交流电）U = 2mU = 0.707 U m I =2mI = 0.707 I m 用E 、U 、I 分别表示交流电的电动势、电压、电流的有效值。
各种使用交流电的电气设备上所标的额定电压、额定电流的数值及一般交流电流表、交流电压表测量的数值，都是有效值。
以后提到交流电的数值，凡没特别说明的都是指有效值。
三、相位和相位差1．相位：ωt + ϕ 叫交流电的相位。
2．初相位t = 0时的相位，叫初相位。
相位可用来比较交流电的变化步调。
3．相位差：两个交流电的相位差。
用 ϕ 表示。
ϕ = (ωt + ϕ 01 ) - (ωt + ϕ 02 ) = ϕ 01 - ϕ 02（频率相同）（1）ϕ = 0 称它们为同相（2）ϕ= ± π 称它们为反相（3）e1比e2超前ϕ四、正弦交流电的三要素有效值（或最大值）、频率（或周期或角频率）、初相是表征正弦交流电的三个重要物理量。
「精品」高中物理第二章交变电流第2节描述交流电的物理量教学案教科版选修3_2
第2节 描述交流电的物理量一、周期和频率 1．周期(T )交变电流完成一次周期性变化的时间，单位：秒(s)。
2．频率(f )交变电流在1 s 时间内完成周期性变化的次数，单位：赫兹(Hz)。
3．两者的关系互为倒数关系，即T ＝1f。
4．物理意义描述交变电流变化快慢的物理量。
5．角速度ω与T 、f 的关系：ω＝2πT＝2πf 。
6．我国使用的交变电流：T ＝0.02 s ，f ＝1T＝50 Hz ，ω＝100π rad/s ，电流方向每秒改变100次。
二、峰值 有效值 1．峰值交变电流的电流和电压在一个周期内所能达到的最大值。
2．有效值(1)定义：如果交流电与某一直流电通过同一电阻，在相同的时间内所产生的热量相等，则这个直流电的电流和电压值，就分别称为相应交流电的电流和电压的有效值。
1.周期和频率是描述交变电流变化快慢的物理量，周期和频率互为倒数关系，我国使用的交流电的频率为50 Hz 。
2．有效值是根据电流的热效应进行定义的，对于正弦交变电流来说，有效值和峰值的关系为：I ＝I m2，U ＝U m 2，E ＝E m2。
3．在交流电路中，电压表、电流表的示数均为有效值，计算用电器产生的电热时必须应用电流或电压的有效值。
(2)正弦交变电流的有效值与峰值的关系①电动势的有效值：E＝E m2＝0.707E m；②电流的有效值：I＝I m2＝0.707I m；③电压的有效值：U＝U m2＝0.707U m。
1．自主思考——判一判(1)我国提供的生活用电的发电机转子的转速为3 000 r/min。
(√)(2)交变电流在1 s内电流方向变化的次数就是它的频率。
(×)(3)交变电流的周期越大，交变电流的变化就越快。
(×)(4)生活用电的电压220 V指有效值，动力用电的电压380 V指峰值。
(×)(5)只要是交变电流，其峰值就是有效值的2倍。
(×)(6)家用电器铭牌上标称的电流、电压都是指有效值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流电的产生与描述——学
案
、交流发电机的构造:
1.把下面三幅实物图转化为平面图
2.矩形线圈绕在匀强磁场中绕中心轴匀速转动，转动角速度为①，设线圈的匝数为n, AB边长为L i, BC 边长为L2 .从中性面开始计时，推导任意时刻t线圈中产生的感应电动势表达式e：
、交流电的描述:
1 •物理量：(根据下列e—t图像，求描述交流电的物理量。
)
1) .周期：
2) .频率：
3) .最大值：
4) .有效值(热等效)
5) .瞬时值(表达式)：
2•图像:
例1. 一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示•已知
发电机线圈内阻为10 Q现外接一只电阻为90 Q的灯泡，如图乙所示，贝U (
)
A •甲图t=Os时，线圈正好通过图乙所示位置
B .电路中的电流方向每秒钟改变50次
C.电压表的示数为220 V
D .线圈内阻消耗的功率为48.4 W
四、课后作业：
1. 若线圈的转动轴不在线圈中心，产生的电动势最大值是
多少？是否变化？
2. 如果把匀强磁场换作辐射状的磁场，这产生的交流乙
B
电是什么样的？推导其表达式？
拓展练习.计算下列图示交变电流的有效值?。
