光缆通信线路维护管理中存在的问题及解决办法1. 引言1.1 介绍光缆通信线路维护管理的重要性在现代社会中，光缆通信线路已经成为信息传输的重要载体，其维护管理的重要性不言而喻。
光缆作为通信线路的核心部分，一旦出现故障或损坏，将直接影响通信的畅通和数据传输的顺利进行。
对光缆通信线路的维护管理工作至关重要。
光缆线路的维护管理不仅能够保障通信网络的稳定性和可靠性，还能够保护通信设备和用户信息安全。
一旦光缆线路损坏，修复成本和时间都将大大增加，给通信运营商和用户带来极大的损失和困扰。
加强光缆通信线路的维护管理工作，及时发现问题并加以处理，对于提高通信系统的运行效率和服务质量具有至关重要的作用。
光缆通信线路维护管理的重要性不容忽视。
只有加强维护管理意识，提升监测手段和设备水平，完善维护管理系统，才能确保光缆通信线路的稳定运行，保障通信网络的正常使用。
也能够有效防范通信安全风险，促进信息社会的健康发展。
2. 正文2.1 光缆线路损坏频率高光缆线路损坏频率高是光缆通信线路维护管理中的一个主要问题。
由于各种原因，光缆线路在使用过程中容易出现断裂、损坏等情况，导致通信质量下降甚至通信中断。
造成光缆线路损坏频率高的原因有很多，比如自然灾害、施工人员操作不当、设备老化等。
自然灾害是导致光缆线路损坏频率高的重要原因之一。
暴雨、暴风、地震等天灾常常会导致光缆线路遭受破坏，这在一定程度上增加了线路维护管理的难度。
施工人员操作不当也是一个常见的原因。
施工人员在进行线路维护时如果没有技术水平或者对维护管理流程不够熟悉，就容易造成线路损坏，增加了维护管理的成本和工作量。
设备老化也是导致光缆线路损坏频率高的一个重要原因。
随着使用时间的增长，光缆设备会出现老化现象，如绝缘层破损、连接器松动等，进而导致线路故障。
及时更换老化设备和定期检测维护是降低线路损坏频率的有效措施。
光缆线路损坏频率高是一个影响通信质量和安全的严重问题，需要综合考虑各种因素，采取有效措施加以解决。
光缆线路自动巡检系统
1.2 主要研究内容及分工（开题报告）
4、巡检计划管理 巡检计划管理是对代维公司日常周期性的巡检工作进行管理。代维公司根据移动公司的
代维要求制定完相应的代维巡检计划后，经移动公司管理人员批准，按计划执行，并记录巡 检的结果，移动公司管理人员对代维公司巡检计划的执行情况进行跟踪。计划执行结果显示： 以表格的形式对巡检结果进行呈现，包括应该巡检的巡检点、应该巡检的巡检次数、实际的 巡检次数以及漏检率；在GIS中以轨迹的方对巡检员的巡检路线进行回放。
2、代维领域管理 与移动合作的代维公司比较多，其负责的地域、设备等各不相同，为了更好的对代维公
司进行管理，需要对代维公司负责的领域进行明确，其管理粒度由巡检点和巡检组段组成。
3、巡检计划管理 录入方式：通过WEB前台页面新建巡检点；通过终端上报巡检点。 呈现方式：通过WEB以表格方式呈现巡检点详情信息；通过GIS以图标方式呈现。 巡检组段管理：巡检组段由多个巡检点组成，并分配给相应的代维公司进行日常的巡检。
第6页
1.3 开题计划完成情况总结
二、研究中存在不足之处
本项目主要难点在于针对道路错综复杂的天津城区光缆现状为模型进行研究，以提高在代维人 员巡检区域可控，巡检时间巡检路段不可控情况下的巡检效果检查。以下图为例，以往巡检系统以 直线路设定沿线巡检点为主，但在城市中多为图中的纵横交错模型，如果要求巡检人员将所有点均 巡检到，代维人员有以下多种甚至更多路径可以选择，但存在光缆未被巡检到的情况发生，前期已 通过增加校验点的方式用以固定代维人员的巡检路线，取得了一定的效果，但与与其相比仍有一定 差距，在使用过程中将继续加大力量研究此类问题的解决方案。
本项目提出的解决方案将对代维工作科学有效的进行综合管理工作。研究完 成后将实现对光缆线路代维工作的科学化管理，对代维日常管理工作的远程监控 和智能化数据录入，对代维日常维护工作的各种数据集中处理，并根据巡检数据 对代维工作的完成情况进行详细全面的量化考核。可加强我公司光缆线路维护部 门管理的科学化、制度化，提高维护部门整体管理水平，进而提升中国移动天津 公司科学化管理形象。
深度学习在电力光缆线路无人机巡检中的应用

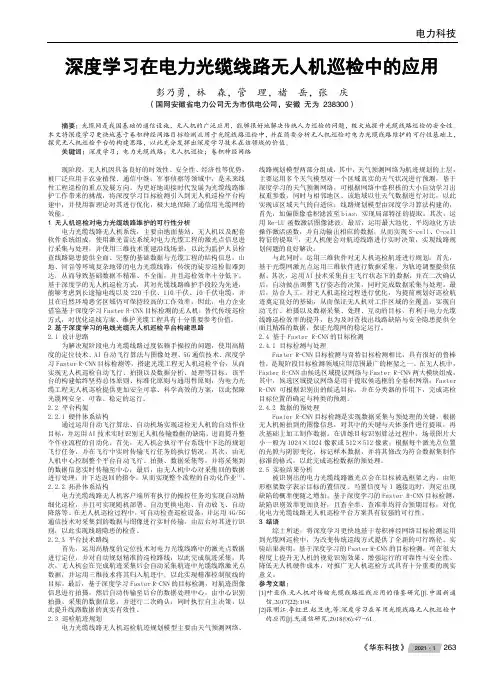

电力科技263深度学习在电力光缆线路无人机巡检中的应用彭乃勇，林 森，管 理，褚 岳，张 庆（国网安徽省电力公司无为市供电公司，安徽 无为 238300）摘要：光缆网是我国基础的通信设施，无人机的广泛应用，能够很好地解决传统人力巡检的问题，极大地提升光缆线路巡检的安全性。
本文将深度学习更快地基于卷积神经网络目标检测应用于光缆线路巡检中，并在简要分析无人机巡检对电力光缆线路维护的可行性基础上，探究无人机巡检平台的构建思路，以此充分发挥出深度学习技术在该领域的价值。
关键词：深度学习；电力光缆线路；无人机巡检；卷积神经网络现阶段，无人机因具备良好的时效性、安全性、经济性等优势，被广泛应用于农业植保、通信中继、军事侦察等领域中，是未来线性工程巡检的重点发展方向。
为更好地迎接时代发展为光缆线路维护工作带来的挑战，将深度学习目标检测引入到无人机巡检平台构建中，并使用新理论对其进行优化，极大地保障了通信用光缆网的效能。
1 无人机巡检对电力光缆线路维护的可行性分析 电力光缆线路无人机系统，主要由地面基站、无人机以及配套软件系统组成，使用激光雷达系统对电力光缆工程的激光点信息进行采集与处理，并使用三维技术重建沿线场景，以此为监护人员检查线路隐患提供全面、完整的基础数据与光缆工程的结构信息。
山地、河谷等环境复杂地带的电力光缆线路，传统的徒步巡检很难到达，从而导致基础数据不精准、不全面，并且巡检效率十分低下。
基于深度学的无人机巡检方式，其对光缆线路维护手段较为先进，能够考虑到长途输电线以及220千伏、110千伏、10千伏电缆，并且在自然环境恶劣区域仍可保持较高的工作效率。
因此，电力企业借鉴基于深度学习Faster R-CNN 目标检测的无人机，替代传统巡检方式，对优化巡线方案、维护光缆工程具有十分重要参考价值。
2 基于深度学习的电线光缆无人机巡检平台构建思路 2.1 设计思路 为解决现阶段电力光缆线路过度依赖手操控的问题，使用高精度的定位技术、AI 自动飞行算法与图像处理、5G 通信技术、深度学习Faster R-CNN 目标检测等，搭建光缆工程无人机巡检平台，从而实现无人机巡检自动飞行、拍摄以及数据分析、处理等目标。
光缆线路巡检管理系统
法
后将电话外线接入通信座“外线”端
口即可。
光
统计识读器读取的信息钮数据和读 取时间，和一些相关参数对比，统
缆
计出是那个巡检员？巡检了那条线
巡
路的那条中继段，巡检时间是多少？
检
任务的完成情况等等。
管
矫正识读器时间、矫正通信座电话
理
号码。
软
建立巡检基资料
件
管
软件操作人员第一次使用软件时，可根
信 息 钮
特点
作用
识 外部结构 读 使用方法 器 注意事项
特点
全工业级贴片电路，耗电量极小：
美观铝合金外壳，小巧轻便，携带方便，
识
适于野外操作；
读
采用高性能微处理芯片，大容量存储器，
器 特
可存储4090条信息，掉电不丢失数据。
可在环境温度 -20℃~+80℃；相对湿度 10%~95%；
信
座
作
用
外部结构
通 信 座 外 部 结 构
数据传输方式
通信座有两种传输方式。一种是串口传输
通
方式，应用于近程数据传输。一种是modem 拨号传输，应用于远程数据传输。
信
座
数
据
传
输
方
式
通
信
座 使用方法
使
串口方式：将串口线的一端连接通信
用 方
座，另一端连接计算机串口。
modem拨号方式：首先应将modem所 接电话号码，传输给通信座存储，然
点
可抗击100千克压力；
使用9V高性能碱性电池一节
作用
识
读取并存储信息钮编号同时记录
读
读取时间
器
GPS在光缆线路维护中的应用——GPS实时光缆线路巡检系统

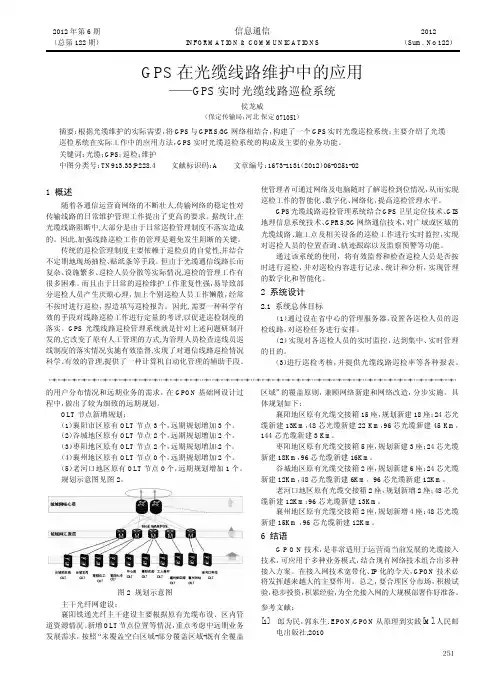

２５１GPS 在光缆线路维护中的应用——GPS 实时光缆线路巡检系统侯龙威（保定传输局，河北保定071051）摘要：根据光缆维护的实际需要，将GPS 与GPRS/3G 网络相结合，构建了一个GPS 实时光缆巡检系统；主要介绍了光缆巡检系统在实际工作中的应用方法，GPS 实时光缆巡检系统的构成及主要的业务功能。
