【物理】九年级物理上册全册全套精选测试卷易错题(Word版 含答案)
【物理】九年级物理上册全册全套精选测试卷易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．【答案】【解析】由题意知红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．说明三盏灯互不影响，也就是说三盏灯是并联；结合实物图，S1是控制红灯和黄灯；S2控制绿灯和黄灯，故连接电路图如图．2．某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如下右图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是_____的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．Ib/A Ic/A Ia/A晓丹同学分析数据后得出结论：并联电路中各支路电流相等．（2）晓丹得出错误的实验结论，主要原因是_____．（3）请你对接下来的实验提出改进措施（一条即可）_____．【答案】断开选用规格相同的（或电阻相同）灯泡进行实验换用不同的灯泡进行实验，多次测量获得多组数据等【解析】【分析】【详解】（1）[1]为保护电路安全，在连接电路过程中，开关应该是断开．（2）[2]两灯泡并联，灯泡两端电压相同，通过灯泡的电流相等，这说明所选用的灯泡规格相同（或电阻相同），从而得出了错误的结论，为得出普遍结论，应采用不同规格的灯泡进行实验．（3）[3]为得出普遍结论，换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次测量获得多组数据等．3．在探究并联电路电流规律的实验中（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。
（2）小方连接的部分电路如图所示，请你将电路连接完整_____________。
（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零。
则电路故障可能是________。
（4）排除故障，进行实验,小方记录了如下数据。
分析以上实验数据，小方发现通过两条支路的电流总是相等。
为了探究这个发现是否具有普遍性，可以________，再进行实验。
【答案】试触电流表A被短路将L1（L2）换成另一个规格不同的灯泡【解析】【分析】【详解】(1)[1]不能估测被测电流情况下，可先用大量程进行试触。
(2)[2]电流从电流表的正接线柱流入，从负接线柱流出，电流表A1和灯泡L1相连，如图(3)[3]闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数，这说明支路中没有故障，干路中出现了短路现象，电流表A示数为零，则故障是电流表A短路。
(4)[4]为了使实验结论更具科学性，普遍性，可以更换不同规格的灯泡进行实验。
4．莉莉利用如图所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5 V；小灯泡额定功率约为1 W，电源电压恒为6 V，①闭合开关前，应将滑滑动变阻器的滑片移至___（选填“A”或“B”）端。
②若有三个滑动变阻器，规格分别为R1（5Ω 2 A）、R2（20Ω 1 A）、R3（100Ω 0.1 A），则应选择___（选填“R1”“R2”或“R3”）。
③将滑动变阻器阻值调到最大，闭合开关，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，经检查灯泡是完好的，则故障可能是导线______（选填“a”“b”“c”“d”“e”“f”或“g”）。
④排除故障后，移动滑动变阻器的滑片，当电压表示数为4.5V时。
电流表示数如图所示，则小灯泡额定功率的测量值________W。
【答案】B R2 f 0.99【解析】【分析】【详解】①[1]在做物理实验时规定，闭合开关前，应将滑动变阻器的阻值调到最大，所以滑动变阻器的滑片移至B端；②[2]由题意可知，小灯泡的额定电流为0.22A，当小灯泡正常发光时，滑动变阻器需要分1.5V的电压，此时滑动变阻器的电阻最小值为6.8Ω，所以可知应选R2（20Ω 1 A）；③[3]发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，说明电路中有断路，经检查灯泡是完好的，则故障可能是导线f；④[4]当电压表示数为4.5V时，小灯泡正常发光，电流表示数0.22A，则小灯泡额定功率的测量值0.99W。
5．如图所示的各种实验装置，请按照要求回答：（1）如图甲的电子天平可以用来测量物体的______，以下实验中需要电子天平的是_____（选填字母）；（a）测定铜块的密度；（b）验证阿基米德原理；（c）探究物质质量与体积的关系（2）在电学实验中，连接电路时电键应处于____状态，电流表应_____在被测电路中（选填“串联”或“并联”），电流应从电流表的_____接线柱流入．如图乙所示，电流表的示数为______安．（3）如图丙所示的装置，叫做______．【答案】质量【答题空2】（a）（c）断开串联【答题空5】+ 0.3 U 形管压强计【解析】【分析】（1）天平测量物体的质量；分析哪个实验用到天平；（2）根据电流表的使用解答本题，从图乙中得到电流表的分度值，由指针的位置得到电流表的示数；（3）液体内部压强的存在可以用U形管压强计来证明它的存在，也可以用来比较液体内部压强的大小．【详解】（1）电子天平可以用来测量物体的质量；（a）测定铜块的密度，需要用天平测量铜块的质量，量筒测量铜块的体积；（b）验证阿基米德原理，用弹簧测力计测量物体的重力和浸入液体中受到的拉力；（c）探究物质质量与体积的关系，需要用天平测量物体的质量；需要电子天平的是（a）和（c）；（2）为了保护电路，连接电路时电键应处于断开状态，电流表应串联在被测电路中，电流应从电流表的正接线柱流入，负接线柱流出；从图乙中得到电流表的量程是0-0.6A，分度值是0.02A，电流表的示数是0.3A；（3）图丙中的实验装置为“U形管压强计”，利用它可以证明液体内部存在压强和比较液体内部压强的大小．6．在“测定标有‘2.5V’字样的小灯泡额定功率”的实验中，老师给同学们准备了如图甲所示的实验器材，其中电源电压恒为6V，滑动变阻器的型号为“20Ω 1A”．（1）请你用笔画线代替导线，在答题卡上将如图甲中的电路连接完整，要求：图中的滑片此刻在最大阻值处．____（2）小明同学连接完电路后闭合开关，发现电压表的示数接近电源电压，反复移动滑动变阻器的滑片，电压表的示数基本不变．则发生故障的原因可能是滑动变阻器________或者灯泡________．（3）小明排除故障后闭合开关，移动滑动变阻器滑片到某处时，电压表的示数如图乙所示，接下来小明应将滑片向________（选填“左”或“右”）端移动使灯泡正常发光；当灯泡正常发光时电流表示数如图丙所示，则小灯泡的额定功率为________W；小灯泡正常发光时的电阻为________Ω．（4）在完成上述实验后，小明又将图中的小灯泡依次换成“5Ω、10Ω、15Ω、30Ω”的定值电阻，探究“电流与电阻的关系”，测量结果如下表：在接下来的小组交流过程中，另一个同学认为小明同学的实验过程中有一次实验是错误的，请你找出错误的一次实验是________（填写实验次数对应的番号），你的判断依据是________.【答案】短路断路右 1.25 5 4 由第4次实验数据计算得出滑动变阻器的电阻需30Ω，大于题中所给滑动变阻器的最大电阻【解析】【分析】【详解】(1)测量小灯泡电功率的实验时，滑动变阻器应与灯泡串联，图中的滑片P此刻在最大阻值处所以应将其右下角接线柱接入电路．如图所示：；(2)如果滑动变阻器同时接上面两个接线柱，形成短路，或者灯泡断路，闭合开关，电压表压表的示数接近电源电压，反复移动滑动变阻器的滑片P，电压表的示数基本不变；(3)由乙图电压表使用0−3V量程，分度值0.1V，电压表的示数为1.8V，低于灯泡的额定电压，要提高灯泡两端的电压，根据串联电路的分压原理，需要减小电路电阻，即应将滑片P向右端移动；由图丙可知，电流选择的量程是0∼0.6A，分度值是0.02A，此时电流表示数是0.5A，灯泡额定功率P＝UI＝2.5V×0.5A＝1.25W；小灯泡正常发光时的电阻为R＝2.50.5U VI A＝＝5Ω．(4) 由第4次实验数据可得，电路中的总电阻为R＝60.1U VI A＝＝60Ω,则滑动变阻器的阻值为：60Ω-30Ω＝30Ω，滑动变阻器的型号为“20Ω lA”，故错误的是4.【点睛】（1）将变阻器的右下接柱连入电路中，电压表与灯并联；（2）发现电压表的示数接近电源电压，反复移动滑动变阻器的滑片，电压表的示数基本不变，则可能变阻器接入电路的电阻为0；电压表示数接近电源电压，说明电路可能断路，电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；（3）灯在额定电压下正常发光，根据图中电压表小量程读数，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确定滑片移动的方向；（4）由第4次实验数据可求出滑动变阻器的阻值，大于滑动变阻器的最大阻值，由此判断该组数据错误．7．在“探究串联电路电压的特点”活动中．(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．(2)在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是__________(填出一种即可)．(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_________，理由是____________________________．(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：____________，改进方法是____________．【答案】6 不同 L1被短路(或L2断路) 不能电压表正、负接线柱接反实验次数太少，结论不具有普遍性换用不同规格的小灯泡多次重复实验【解析】（1）由电路图可知，至少需要6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，实验中应选择规格不同的小灯泡；（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是：电压表断路或短路；（3）测L1两端的电压时，A与电压表的正接线柱相连．小芳将与A点相连的导线改接到C点，则会造成电流从电压表的负接线柱流入了，即电压表的正负接线柱接反了，故她不能测出L2两端电压；（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律，故应更换规格不同的灯泡进行多次实验．点睛：（1）根据电路图判定导线的条数；为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）电压表断路或电压表短路电压表都没有示数；（3）电压表连接时电流从正接线柱流入；（4）只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应进行多次测量．8．用如图所示的电路探究并联电路中的电流关系．()1闭合开关，发现1L亮，而2L不亮．小易认为2L不亮的原因是2L短路，你认为他的判断是______(填“正确”或“错误”)的．()2小易将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上．其它都不动．这样连接的目的是测______的电流L”)，请评价其可行性并说明理由：______；(填“干路”或“2()3小易将实验数据记录在下表中．分析表中数据．可得出的结论是：______；电流表的测量对象电流表的示数I/AL1所在的支路0.30L2所在的支路0.20干路0.50() 4根据上表信息，若灯泡1L 的电阻大小为10Ω，则电路的总电阻为______Ω【答案】错误 2L 电流表的正负接线柱接反了 并联电路中干路电流等于各支路电流的和 6【解析】【分析】【详解】(1)闭合开关,发现L 1亮,而L 2不亮，原因是L 2断路了，因为两灯是并联关系，如果是L 2短路，则L 1、电源都同时被短路，L 1也不会亮，所以他的判断是错误的．(2)小易将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上. 其它都不动．这样连接，L 2的电流通过电流表，而L 1的电流不通过电流表，所以这样连接目的是测L 2的电流；但这样连接时，电源的正极连接到了电流表的负接线柱，所以电流表的正负接线柱是反的，不能正确测量电流，故方法是不可行的．(3)小易将实验数据记录在下表中．分析表中数据：0.30A+0.20A=0.50A ，即12I I I +=结论为：并联电路中干路电流等于各支路电流之和．(4)根据上表信息，若灯泡L 1的电阻大小为10Ω，则电源电压为：110.3A 10Ω=3V U I R ==⨯干路电路为0.5A ，所以总电阻为：3V 6Ω0.50AU R I ===．9．回顾实验和探究，探究并联电路的电流规律：过程（1）将灯L1、L2_____联．连接电路时，开关应处于_____状态，目的是_____．（2）将电流表分别L1、L2_____联，测出通过灯泡L1、L2中的电流，通过L1的电流如图甲所示，请连接测量通过L1电流的实物图．（_______）（3）测出干路电流为0.56A，请方框中画出测干路电流的电路图，并在乙图中标出L2中电流．（_______）结论并联电路中，干路电流等于各支路电流_____．【答案】电流表并断开为了保护电路串【解析】【分析】【详解】探究并联电路的电流规律，要测量电流大小，故用到电流表；（1）探究并联电路的电流规律，将灯L1、L2并联；连接电路时，开关应处于断开状态，目的是为了保护电路；（2）电流表与待测电路串联，故将电流表分别L1、L2串联，测出通过灯泡L1、L2中的电流；要测量通过L1电流，故电流表待测电路L1串联，注意电流从电流表正接线柱流入，如下图所示；（3）测出干路电流为0.56A，电流表接在干路上，电流表选用小量程，电路图如图；因分度值为0.02A，L1的电流为0.34A，根据并联电路电流的规律，则L2中电流﹣，电流表指针如图所示：0.560.340.22A A A并联电路中，干路电流等于各支路电流之和。
【物理】九年级上册全册全套精选测试卷同步检测(Word版 含答案)
【物理】九年级上册全册全套精选测试卷同步检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。
【物理】九年级物理上册全册全套精选测试卷练习(Word版 含答案)
【物理】九年级物理上册全册全套精选测试卷练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
【物理】九年级上册全册全套精选测试卷练习(Word版 含答案)
【物理】九年级上册全册全套精选测试卷练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。
【苏科版物理】九年级上册物理 全册全套精选试卷易错题(Word版 含答案)
【苏科版物理】九年级上册物理全册全套精选试卷易错题（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究“杠杆的平衡条件”实验中：(1)将杠杆装在支架上，发现杠杆左端下沉，此时应将杠杆两侧的螺母同时向_____(2)如图甲所示，杠杆在水平位置平衡。
如果在杠杆两侧各去掉一个相同的钩码，则杠杆将______(3)如图乙所示，用弹簧测力计在C处竖直向上拉。
当弹簧测力计逐渐向右倾斜如图丙，杠杆仍然在水平位置平衡，则弹簧测力计的示数将______(4)请在图丙中画出拉力F′的力臂l。
________【答案】右逆时针变大不变【解析】【分析】【详解】(1)[1]杠杆左端下沉，右端上翘，平衡螺母向上翘的右端移动。
(2)[2]设一个钩码的重力为G，杠杆一个小格代表l，如果在图中杠杆两侧各去掉一个相同的钩码时，杠杆的左端为⨯G l Gl22=4杠杆的右端为⨯G l Gl3=3所以杠杆的左端力和力臂的乘积大于右端的乘积，所以杠杆左端下沉，杠杆将逆时针转动。
(3)[3]乙图中，弹簧测力计竖直向上拉杠杆时，拉力的力臂为OC，弹簧测力计向右倾斜拉杠杆时（如图丙），拉力的力臂小于OC，拉力的力臂变小，拉力变大，弹簧测力计的示数将变大。
[4]根据杠杆平衡的条件，动力乘以动力臂等于阻力乘以阻力臂，因为杠杆始终保持水平平衡，钩码的重力和钩码的位置没有发生变化，所以弹簧测力计的拉力与其力臂的乘积将不变。
(4)[5]从支点向力的作用线做垂线，得到力臂，如图所示：2．如图所示是小明和小红利用刻度均匀的杠杆探究“杠杆平衡条件”的实验装置。
（1）在实验前，杠杆静止在图甲所示的位置，此时杠杆处于_______（选填“平衡”或“不平衡”）状态；调节平衡螺母使杠杆在水平位置平衡的目的是消除杠杆自重对实验的影响，同时方便___________；（2）杠杆平衡后，小明在左右两侧分别挂上如图乙所示的钩码，杠杆不能在水平位置平衡，在不增加钩码且不改变钩码悬挂点位置的前提下为了使杠杆重新在水平位置平衡，只需将____________即可；（3）为获得更多组数据，他们取下右侧钩码，小明和小红分别设计了两种实验方案，小明的方案如图丙所示，小红的方案如图丁所示。

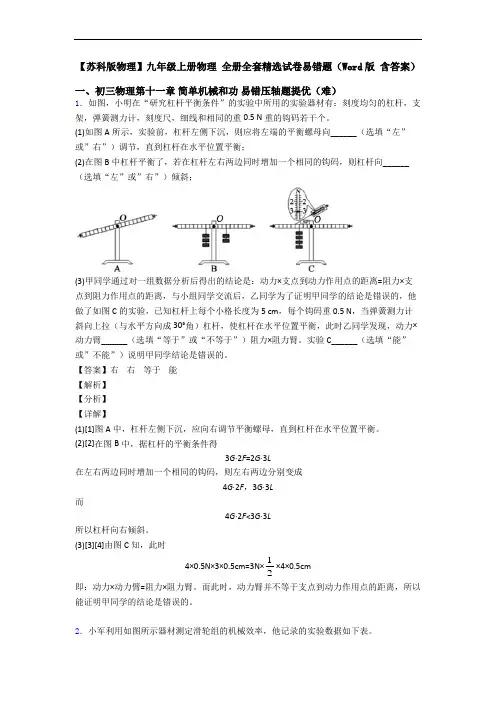

【苏科版物理】九年级上册物理 全册全套精选试卷易错题(Word版 含答案)
【苏科版物理】九年级上册物理全册全套精选试卷易错题（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．如图，小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和相同的重0.5 N重的钩码若干个。
(1)如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向______（选填“左”或”右”）调节，直到杠杆在水平位置平衡；(2)在图B中杠杆平衡了，若在杠杆左右两边同时增加一个相同的钩码，则杠杆向______（选填“左”或”右”）倾斜；(3)甲同学通过对一组数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明甲同学的结论是错误的，他做了如图C的实验，已知杠杆上每个小格长度为5 cm，每个钩码重0.5 N，当弹簧测力计斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，此时乙同学发现，动力×动力臂______（选填“等于”或“不等于”）阻力×阻力臂。
实验C______（选填“能”或”不能”）说明甲同学结论是错误的。
【答案】右右等于能【解析】【分析】【详解】(1)[1]图A中，杠杆左侧下沉，应向右调节平衡螺母，直到杠杆在水平位置平衡。
(2)[2]在图B中，据杠杆的平衡条件得3G⋅2F=2G⋅3L在左右两边同时增加一个相同的钩码，则左右两边分别变成4G⋅2F，3G⋅3L而4G⋅2F<3G⋅3L所以杠杆向右倾斜。
(3)[3][4]由图C知，此时4×0.5N×3×0.5cm=3N×12×4×0.5cm即：动力×动力臂=阻力×阻力臂。
而此时，动力臂并不等于支点到动力作用点的距离，所以能证明甲同学的结论是错误的。
2．小军利用如图所示器材测定滑轮组的机械效率，他记录的实验数据如下表。
【物理】九年级物理上册全册全套精选试卷练习(Word版 含答案)
【物理】九年级物理上册全册全套精选试卷练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
【物理】九年级物理上册全册全套精选试卷易错题(Word版 含答案)
【物理】九年级物理上册全册全套精选试卷易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。
若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。
若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。
本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。
它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。
【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。
【苏科版物理】九年级上册物理 全册全套精选试卷易错题(Word版 含答案)
【苏科版物理】九年级上册物理全册全套精选试卷易错题（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．同学们在学校的花园里散步时，看到校工师父在用剪刀修剪树枝，发现他在修剪较粗硬的树枝时，需要把树枝夹在剪刀离轴很近的地方，手放在剪刀离轴最远的末端就会很轻松的剪断粗树枝了，看到这里，同学们就讨论起来了：为什么这样使用，就会很容易剪断树枝呢？于是大家对杠杆的特性进行了如下探究。
A：“探究杠杆的平衡条件”（1）当杠杆静止在图甲所示的位置时，杠杆处于_____（选填“平衡”或“不平衡”）状态；此时，应将右端的平衡螺母向_____（选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了便于测量_____（2）小明同学用图乙所示的方法使杠杆处于平衡状态，测出此时的拉力大小为1F，发现1122F L F L≠，其原因是：______B：“探究杠杆的机械效率”如图丙所示装置，每个钩码的质量为m，O为支点（支点处摩擦忽略不计）（3）他将2个钩码悬挂在B点，在A点竖直向上缓慢拉动弹簧测力计，拉力为1F，测得A、B两点上升的高度分别为1h、2h，则此次杠杆的机械效率为η=______（用物理量的符号表示）（4）他将2个钩码悬挂在C点，在A点竖直向上缓慢拉动弹簧测力计，使C点上升高度仍为2h，则弹簧测力计的示数将_______1F，此次拉力做的功将_____第一次做的功（选填“大于”“等于”或“小于”）【答案】平衡右力臂大小F1的力臂测量错误2112mghF h×100% 大于小于【解析】【分析】【详解】(1)[1]图甲所示的位置时，杠杆静止，所以杠杆处于平衡状态。
[2][3]图甲中，杠杆右高左低，说明杠杆的重心偏左，应将右端的平衡螺母向右调节，使重心在支点上，让杠杆在水平位置平衡，此时力臂在杠杆上，便于测量力臂大小。
(2)[4]图中，拉力1F的方向与水平杠杆不垂直，只有当力的方向与杠杆垂直时，力臂才能从杠杆上直接读出来，小明误把杠杆的长度L1当成了拉力的力臂，所以小明会得出错误的结论。
【物理】物理初三年级上册全册全套精选试卷易错题(Word版 含答案)
【物理】物理初三年级上册全册全套精选试卷易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
在不打开盒子的情况下，他探究盒内的电路结构。
做了如下实验：只闭合开关S1S2S1和S2L1亮不亮亮灯的发光情况L2不亮不亮亮电流表示数I1＝0.2A I2＝0I3＝0.5A(1)据实验情况，请你在方框内画出盒内电路的电路图______；(2)若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2不发光，电路出现的故障可能是_____。
【答案】 L2断路【解析】【分析】【详解】(1)[1]由实验现象可知：①两灯泡的亮暗互不影响，两灯泡是并联；②S2断开时，L1亮，L2不亮，说明S2只控制L2；③S1断开时，L1和L2都不亮，说明S1能控制两个灯泡，是干路开关；④由S1和S2闭合后电流表示数变大，可知电流表测干路电流；根据以上分析画出电路图，电路图如图所示：。
【物理】九年级物理上册全册全套精选试卷试卷(word版含答案)
【物理】九年级物理上册全册全套精选试卷试卷（word 版含答案）一、初三物理 电流和电路 易错压轴题（难）1．小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系．（1）请根据电路图，用笔画线代替导线把图乙的电路连接完整．（____）（2）连接电路后，小明把电流表接入图甲的A 处，闭合开关S 后，发现小灯泡1L 不亮，2L 亮，电流表无示数，产生这种现象的原因可能是______．排除电路故障再做实验，电流表在A 处的示数如图丙所示，请你帮小明把该示数填入下表空格处．然后小明把电流表分别接入电路中的B 、C 两处测电流，并把电流表的示数记录在下表中． A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I ______ 0.15 0.25小明分析表格中的数据认为：并联电路中干路电流等于______．（3）小明想，要使上述结论更具普通性，还要用不同的方法进行多次实验，于是小明和同学们讨论了以下三种方案：方案一：在图甲的基础上，反复断开、闭合开关，测出A 、B 、C 三处的电流．方案二：在图甲的基础上，只改变电源电压，测出A 、B 、C 三处的电流．方案三：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A 、B 、C 三处的电流．以上三种方案，你认为不可行的方案______（填“一”“二”或“三”）．小明选择上述可行方案之一，做了三次实验，并把实验数据填入下表中． 实验次序A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I 10.12 0.18 0.30 20.14 0.21 0.35 3 0.20 0.30 0.50 请你根据小明的实验步骤和有关数据回答下列问题：①在拆电路改装时，开关必须______；②小明选择的方案是方案______（填“一”“二”或“三”）．L支路有断路 0.10 各支路电流之和一断【答案】1开二【解析】【分析】【详解】(1)[1]由电路图可知，两灯泡并联，因此可得实物图如下：；(2)[2]电流表无示数说明电路不通，即1L支路有断路；[3]由图丙可知，A处电流为0.1A；[4]由表格数据可知，干路C处电流，等于A支路，B支路电流之和，因此可得并联电路中干路电流等于各支路电流之和；(3)[5] 方案二和方案三：换用不同的规格的小灯泡，或者增加电池的节数改变电源电压，测出三处的电流，可以得出多组不同的实验数据，故可以得出普遍规律；而方案一中反复断开，闭合开关，测得到的实验数据都是相同的，故不可行；[6]为了保护电路，在拆电路改装时，开关必须断开；[7] 分析A、B两处的电流的变化关系可知，通过A处电流的变化倍数和通过B电流的变化倍数相等，说明选择的实验方案是二．2．某小组同学研究“并联电路电流特点”。
