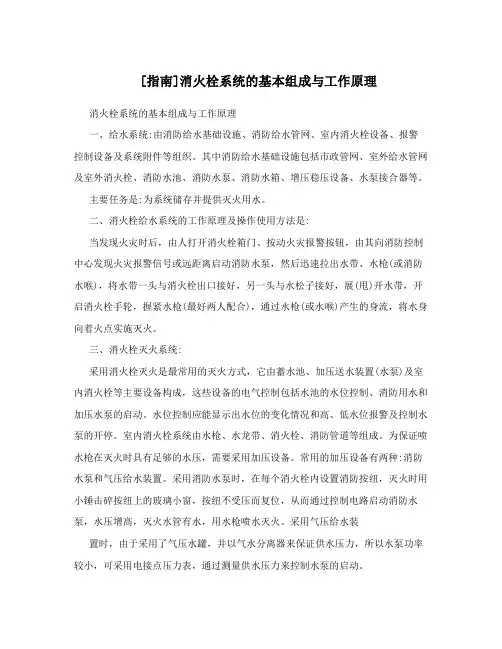

消火栓系统的基本组成与工作原理

消火栓系统
基本组成与工作原理
一、给水系统：由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组织。

其中消防给水基础设施包括市政管网、室外给水管网及室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器等。

主要任务是：为系统储存并提供灭火用水。

二、消火栓给水系统的工作原理及操作使用方法是：
当发现火灾时后，由人打开消火栓箱门、按动火灾报警按钮，由其向消防控制中心发现火灾报警信号或远距离启动消防水泵，然后迅速拉出水带、水枪（或消防水喉），将水带一头与消火栓出口接好，另一头与水松子接好，展（甩）开水带，开启消火栓手轮，握紧水枪（最好两人配合），通过水枪（或水喉）产生的身流，将水身向着火点实施灭火。

三、消火栓灭火系统：
采用消火栓灭火是最常用的灭火方式，它由蓄水池、加压送水装置（水泵）及室内消火栓等主要设备构成，这些设备的电气控制包括水池的水位控制、消防用水和加压水泵的启动。

水位控制应能显示出水位的变化情况和高、低水位报警及控制水泵的开停。

室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。

为保证喷水枪在灭火时具有足够的水压，需要采用加压设备。

常用的加压设备有两种：消防水泵和气压给水装置。

采用消防水泵时，在每个消火栓内设置消防按纽，灭火时用小锤击碎按纽上的玻璃小窗，按纽不受压而复位，从而通过控制电路启动消防水泵，水压增高，灭火水管有水，用水枪喷水灭火。

采用气压给水装置时，由于采用了气压水罐，并以气水分离器来保证供水压力，所以水泵功率较小，可采用电接点压力表，通过测量供水压力来控制水泵的启动。

四、消火栓的种类可大体按以下几种情况进行分类，按消火栓布置大体上分：
室内消火栓和室外消火栓。

按室外消火栓安装形式又可分为地上式、地下式、直埋伸缩式。

按消火栓出水口个数分单口式、双口式和三出水口式等。

室外消火栓通常安装于市政给水管网上，按市政给水管网上消火栓设计规范规定，消火栓间距不应超过120米，因而它的数量不亚于给水管网阀门，是供水管网上重要设施之一。

消火栓的特殊作用决定了它的管理在市政给水管网上特殊性，它不同于市政给水管网上的其它设施，其使用、维护、管理均由供水企业承担。

而消火栓例外，其使用主要是满足于消防
管理部门使用，而维护、管理则由供水企业自身承担。

也有个别城市消火栓维护管理由消防部门承担。

消火栓犹如一个军人，是“养兵千日，用兵一时”的救火取水控制设备。

一旦出现火情必须满足消防部门取水灭火要求，因而作为消火栓日常维护管理部门来讲，消火栓的管理责任重于泰山。

室外消火栓的使用和维护管理更要引起重视，特别是室外消火栓的选型非常重要。

自动喷淋灭火系统
组成与工作原理
自动喷水灭火属于固定式灭火系统，是目前世界上较为广泛采用的一种固定式消防设施，它具有价格低廉、灭火效率高等特点。

能在火灾发生后，自动地进行喷水灭火，并能在喷水灭火的同时发出警报。

在一些发达国家的消防规范中，几乎所有的建筑都要求使用自动喷水灭火系统。

1．自动喷水灭火系统的分类
(1) 湿式喷水灭火系统。

(2) 室内消防栓灭火系统。

(3) 干式喷水灭火系统。

(4) 干湿两用灭火系统。

(5) 预作用喷水灭火系统。

(6) 雨淋灭火系统。

(7) 水幕系统。

(8) 水喷雾灭火系统。

(9) 轻装简易系统。

(10) 泡沫雨淋系统。

(11) 大水滴(附加化学品)系统。

(12) 自动启动系统。

(下面以湿式喷水灭火系统为例，介绍其结构组成及工作原理。

)
2．湿式自动喷水灭火系统的主要部件
湿式自动喷水灭火系统是一种应用广泛的固定式灭火系统。

该系统管网内依靠高位消防水箱而充满压力水，长期处于备用工作状态，适用于4～70℃环境温度中使用。

当保护区域内
某处发生火灾时，环境温度升高，喷头的温度敏感元件(玻璃球)破裂，喷头自动将水直接喷向火灾发生区域，消防水箱水流流经过报警阀，报警阀输出报警水流——>延迟器（延时30秒）——>水力警铃; 延迟器（延时30秒）——>压力开关——>电气控制箱——>启动水泵；14手动按钮——>电气控制箱——>启动水泵；
火灾传感器——>火灾收信机——>电气控制箱——>启动水泵；
水流指示器——>火灾收信机（消防中心）——>电气控制箱——>启动水泵。

湿式喷水灭火系统主要由以下几部分构成。

(1) 水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。

(2) 水力警铃：用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中，是自动喷水灭火系统中的重要部件。

当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。

警铃流量等于或大于一个喷头的流量时立即动作。

(3) 湿式报警阀：安装在总供水干管上，连接供水设备和配水管网，一般采用止面阀的形式。

当管网中有喷头喷水时，就破坏了阀门上下的平衡压力，使阀板开启接通水源和管网。

同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号。

(4) 消防水泵结合器：用于给消防车提供供水口。

(5) 火灾收信机（消防控制中心）：在控制室内安装，用于接收系统传来的电信号及发出控制指令。

(6) 压力罐（未设置）：用于自动启动消防水泵。

当管网中的水压过低时，与压力罐连接的压力开关发出信号给控制箱，控制箱接到信号后发出指令启动消防泵给管网增压。

当管网水压达到设定值后消防水泵停止供水。

(7) 消防水泵：给消防管网中补水用。

(8) 闭式喷头：可分为易溶金属式、双金属片式和玻璃球式三种，其中以玻璃球式应用最多；正常情况下，喷头处于封闭状态。

当有火灾发生且温度达到动作值时喷头开启喷水灭火。

(9) 水流指示器：其动作原理是，当水流指示器感应到水流动时，其电触点动作，接通延时电路(延时20～30 s)。

延时时间到后，通过继电器触发，发出声光信号给控制室，以识别火灾区域。

(10) 压力开关：是自动喷水灭火系统的自动报警和控制附件，它能将水压力信号转换成电信号。

当压力超过或低于预定工作压力时，电路就闭合或断开，输出信号至火灾报警控制器或直接控制启动其他电气设备。

(11) 延时器：是一个罐式容器，安装在报警阀与水力警铃之间。

用以对由于水源压力突然发生变化而引起的报警阀短暂开启，或对因报警阀局部渗漏而进入警铃管道的水流起一个暂时容纳的作用。

从而避免虚假报警。

只有真正发生火灾时，喷头和报警阀相继打开，水流源源不断地大量流入延时器，经30 s左右冲满整个容器，然后冲入水力警铃报警。

(12) 试警铃阀：用于人工测试。

打开试警铃阀泻水，使报警阀自动打开，水流充满延迟器后可使压力开关及水力警铃动作报警。

(13) 放水阀：用于检修时放空管网中余水。

(14) 末端试水装置：设在管网末端，用于自动喷水灭火系统等流体工作系统中。

该试水装置末端接相当于一个标准喷头流量的接头，打开该试水装置，可进行系统模拟试验调试。

利用此装置可对系统进行定期检查，以确定系统是否能正常工作。

（15）试验喷头：安装于屋顶，每年校验喷头性能；
（16）压力表，观察系统水压是否正常；
（17）水箱下止回阀：防止消防水进入水箱；
（18）火灾信号传感器：感应火灾信号。
