第七章铸造技术
（4）使包埋料烧结成一整体，提高铸型的抗冲 力。
（5）提高铸型温度，减少铸型与合金液的温差， 提高铸造成功率。
2 ．铸型烘烤与焙烧的方法
3． 铸型烘烤与焙烧时应注意的问题
①铸型在烤箱中摆放的方式 ②铸型在 烤箱中的位置 ③减少开启箱门的次数 ④注意烤箱内温度的恒定 ④升温不能 过快 ⑤铸型烘烤焙烧达到规定的温度 和时间应及时完成铸造 ⑥如果烘烤箱 中没有温度显示，可通过观察铸模腔中 的颜色来判断温度
砂型铸造
铸
造 技
金属型铸造
术
熔模铸造（失蜡铸造）
根据合金的熔点不同，分为 高熔铸造 （大于1100℃） 中熔铸造 （500~1100℃） 低熔铸造 （小于500℃）
根据熔模是否与模型同时包埋铸造，分为 脱模铸造 带模铸造
二、优点：
① 适应性强（各种复杂铸件） ② 精密度高（±0.06mm） ③ 表面光洁度好（一次成型）
三、常用铸造法
压力铸造法 离心铸造法 压力、吸引、加压联合铸造法
四、口腔科常用铸造设备
真空搅拌器
去蜡炉
箱型电阻炉
铸造机
五、铸造工艺流程
清洗熔模 包埋 烘烤 焙烧 融化铸造材料 铸造 铸件形成
第2节 铸型
熔模用耐火包埋材料包埋成铸型 包埋就是用特定的包埋料，包裹在蜡型 表面并能形成铸模的过程。根据铸造合 金的熔点不同，选择不同的包埋料包埋。 蜡型固定在成形座上后，应即时包埋， 以防蜡型久置而可能出现的变形。
第三节 铸造
熔化合金及铸造 熔铸的过程包括熔化合金和将液态合金 通过一定方法铸入铸型腔内形成铸件两 个方面。
（一） 熔化合金热源的选择 ①汽油吹管火焰 ②煤气吹管火焰 ③高频感应熔化合金 ④电弧熔金热源
汽油罐（发生器） 汽油吹管火焰的层次
（二）合金的熔解
⒈ 熔化合金环境的选择: ①利用各种吹 管、中高频感应等方式熔化合金可在大 气下进行 ②采用惰性气体保护、真空 状态保护、或真空状态下加惰性气体保 护等措施，来熔解铸造合金。
2．铸圈的选择 ：铸圈一般用耐高温的不锈钢 制成，有大、中、小不同型号。
（1）根据熔模的大小选择
（2）根据包埋方法选择铸圈 ：铸型根据有无金 属铸圈可分为无圈铸型和有圈铸型。无论采用 哪一种形式包埋熔模，要求包埋料达到一定的 厚度，即熔模应位于铸圈上2/5，距铸圈顶 3.5~6.0mm，距铸圈内壁至少3~5mm。
一次包埋倒插法
三、烘烤与焙烧
烘烤 在熔模包埋凝固后将熔模连同包埋材 料进行低温烘烤缓慢升温，从而使包 埋材料中的水分蒸发，熔模溶失
焙烧 烘烤后继续升高温度，去除浸入包埋 料中的少部分熔模材料的过程
1． 烘烤和焙烧的目的
（1）通过缓慢的升温烘烤，使包埋料中的水分 均匀蒸发。
（2）使熔模材料熔化外流、燃烧、挥发，并彻 底去尽。
目前，国内所生产及使用中的铸造系 统多为无合金熔解温度显示系统和温度 系统，实际操作时，可通过观察合金的 颜色和流动性判定。
5 ．熔解合金的注意事项 ① 合金的摆放形式应正确
② 在熔解中熔合金时，应在合金的表面 加入少量的熔媒。
③ 在熔解合金之前，应对坩埚进行预热 。
④ 熔解不同类型的合金时，坩埚不能混 用
⒍关于金反复使用的问题
价格昂贵及来源紧张的合金，可将 铸件完成后的铸道合金重新熔解使用。 但在使用之前应严格表面黏附的杂质及 氧化物，加入量应控制在所有合金的1/3 之内为宜。
（三）铸造方法 1 离心铸造 2 真空加压铸造 3 离心力/压力铸造 4 离心/抽吸/加压铸造
三 、常用牙科铸造机
牙科铸造机是口腔修复铸造技术中 的主要设备。目前铸造机的类型很多， 每一种铸造机的具体操作步骤、使用注 意事项及维护保养，厂家均附有详细的 说明书，使用前应熟读说明书，严格按 规定操作。现常用铸造机主要有：离心 铸造机、高频离心铸造机 、牙科铸钛机 。
（2）高熔合金铸造包埋材料 ：主要包括 磷酸盐、硅胶包埋材料，适用于铸造成 熔化温度在1100℃以上高熔合金 。
（3）钛合金包埋材料 ：主要成分二氧化 锆；耐1600℃以上的高温，适用于钛合 金的铸造。
（4）铸造陶瓷包埋材料： 用于全瓷铸造 的包埋
2 ． 调和包埋料： 调和包埋有手工调和 及真空机械调和两种方法 。
第七章 铸造技术
目录
第一节 概述 第二节 铸型 第三节 铸造 第四节 铸造常见问题及处理
学习目标
1、 说出铸造技术的基本概念及特点 2、 能对熔模进行正确包埋 3、 学会铸型的烘烤焙烧及熔铸 4、 学会对铸件进行清理 5、 简述铸造常见的问题及预防措施
第1节 概述
概念： 将固体的金属或非金属熔化成具有良好 流动性的液体，在力的作用下铸满铸型 腔，形成具有铸型腔形状的制品，这一 过程称为铸造 铸出的制品称为铸件
铸圈
3．衬里铸圈
即在铸圈的内壁四周，衬垫厚度均匀 一致的石棉纸或代用品，以缓冲铸圈对 包埋材料加热膨胀的限制。
石棉纸放置的位置
二 、包埋熔模
1． 包埋料的选择:选择与所使用的金属 相适应的包埋材料
(1) 中熔合金铸造包埋材料 :主要成分为 二氧化硅，适用于铸造熔化温度在 1000℃以下的中熔合金。
⒉坩埚的选择
① 氧化铝坩埚
② 高密度石墨坩埚
③ 金属坩埚
④ 陶瓷坩埚
⒊合金使用量 ：对合金的使用量有多 种计算法，如估算法及比重计算法等。 总的指导思想是预防合金量投入不足造 成铸造失败或投入过多造成浪费
⒋合金的熔解及铸造温度
一般要求铸入的铸型内的合金液体 的温度比原熔解温度上增加50 ~150℃为 宜，其目的是为了增加合金的流动性， 降低粘滞性，保证铸造成功。
调和注意事项：
①保持所有调和器械清洁，防止石膏残 渣混入，以免影响包埋料的凝固时间和 性能。
②要严格按材料的使用说明，准确调配 水粉比例。
③调拌时要注意向同一方向搅拌，调拌 完成后注意排尽气泡。
3 ．包埋 （1）中熔合金包埋料的包埋
一次包埋法/二次包埋法 (2) 高熔合金包埋料的包埋 ①正硅酸乙酯包埋料的包埋 ②磷酸盐包埋料的包埋 ③钛合金包埋材料的包埋
一、 包埋前的准备
1．清洗熔模 （1）清洗熔模的目的： ①去除熔模表面的污物及脂类 ②提高熔模表面对包埋料的吸附力及润滑 性 ，降低熔模表面张力，形成一个光滑、 清晰的铸型内壁
（2）清洗熔模常用的方法是：用95% 的酒精或肥皂水或者专用的熔模表面脱 张剂对熔模表面反复擦洗，最后用清水 冲净，再用气枪吹干，即可进行包埋
连续铸造PPT课件
铸铁
第四节 薄板的连铸技术
铸钢液芯连铸连轧
优点：
大幅度节约能源 显著改变钢锭的质量 扩大连铸产品品种 节省轧制工艺和设备
铸钢液芯连铸连轧
钢锭液芯轧制与普通轧制 的区别：
➢ 变形在表面的凝固层， 内部钢液可以任意流动， 向各个方向等值传递压 力。
➢ 出现拉应力，可能导致 内裂纹，出现漏钢
➢ 部分抵消钢锭矫直过程 的拉应力，防止矫直裂 纹的形成
双带激冷连续铸造的工作原理
单带激冷连续铸造的工作原理
喷射沉积法带材连铸工作原理
反铸造法
O.C.C.连铸技术
O.C.C.连铸技术的原理与特点
原理：铸型加热 O.C.C.连铸技术的特点
➢得到完全单方向凝固的无限长的柱 状晶组织 ➢存在液相隔离，摩擦力小，牵引力 小，利于进行任意复杂形状截面型材 的连铸 ➢凸向液面，气体和杂质难以进入液 相 ➢缺陷少，组织致密，消除了横向晶 界，塑性加工性好
中间的固相对外层的 液相具有支撑作用。
凸出的凝固界面有利 于晶粒的淘汰。
温度太高或拉伸速度 太快、温度太低都不好。
凝固组织的形成
晶粒的淘汰速率 除了与晶粒的晶体学 取向有关外，还和凝 固界面的宏观形貌有 关。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
S搅拌
引起两相区内枝晶的破碎，并进入液相区，促进等轴晶凝固组织的形成，细 化等轴晶粒。
F搅拌
促使枝晶骨架的位置调整和促使等轴晶的形成，防止中心偏析和V型偏析
第三节 其他合金的连铸技术
铝合金的连续铸造
凝固组织的控制
凝固组织的控制
机械制造基础第七章铸铁及其热处理习题解答
第七章铸铁及其热处理习题解答7-1 铸造生产中，为什么铸铁的碳、硅含量低时易形成白口? 而同一铸铁件上，为什么其表层或薄壁处易形成白口?答：因为碳、硅是促进石墨化的元素，当它们含量含量低时石墨化不易进行，所以容易形成白口。
同一铸件上表层和薄壁的冷却速度比较快，不利于石墨化，故易形成白口。
7-2 在铸铁的石墨化过程中，如果第一、第二阶段完全石墨化，而第三阶段分别为完全、部分或未石墨化时，问它们各获得哪种基体组织的铸铁?答：第三阶段石墨化完全进行时，获得铁素体基体铸铁；部分进行时为铁素体+珠光体基体铸铁；未进行石墨化时为珠光体基体铸铁。
7-3 机床的床身、床脚和箱体为什么大都采用灰铸铁铸造？能否用钢板焊接制造?试将两者的使用性和经济性作简要比较。
答：1、因为灰铸铁的性能适合制造这些零件：抗压性能比抗拉性能好，铸造性能优良，减摩性好，减振性强，切削加工性良好，缺口敏感性较低。
2、能用钢板焊接制造，但钢板的减摩性、减振性不如灰铸铁。
在使用性和经济性上，灰铸铁成本低，易于铸造结构复杂的零件，并且其尺寸不受限制，这些都是用钢板制造不能达到的。
7-4 有一壁厚为20～30mm的铸件，要求抗拉强度为150MPa，应选用何种牌号的灰铸铁制造?答：根据强度要求和壁厚，应选用HT200。
7-5 生产中出现下列不正常现象，应采取什么措施予以防止或改善?(1) 灰铸铁精密床身铸造后即进行切削，在切削加工后发现变形量超差；(2) 灰铸铁件薄壁处出现白口组织，造成切削加工困难。
答：(1) 应在切削前进行去应力退火，消除铸造应力。
去应力退火通常是将铸件缓慢加热到500~560℃，保温一段时间(每l0mm厚度保温1h)，然后随炉冷至150～200℃后出炉。
(2)应进行消除白口组织退火。
退火方法是把铸件加热到850～950℃，保温1～3h，使共晶渗碳体发生分解，即进行第一阶段的石墨化，然后又在随炉冷却中进行第二和第三阶段石墨化，析出二次石墨和共析石墨，到500～400℃再出炉空冷。
铸造技术 (NXPowerLite)PPT课件
目前，国内所生产及使用中的铸造系统 多为无合金熔解温度显示系统和温度系统， 实际操作时，可通过观察合金的颜色和流 动性判定。
28
合金的熔解
➢当合金熔化到一定程度，即可进行铸造。 如何判断合金熔化的程度，是否适合铸造？
熔金快的特点，环保产品。 4、电弧放电熔铸合金 ➢利用两支碳极发生电弧产生高温，熔化合
金。但易污染环境，目前较少运用。
19
铸造方法
1、 离心铸造 ： ➢利用电动机旋转产生的离心力，将融化的
合金铸入铸型腔的方法，主要原理是铸模 经电动机或中心轴，带动水平杆转动，而 产生离心力。 ➢该法应用较多，按照水平杆的旋转方向， 分为纵式或横式。
燃烧焰、还原焰、氧化焰。还原焰是熔化 合金的最佳位置。
16
17
熔化金属的方法
2、高频感应熔化合金 ➢采用高频电流使金属自体发热来熔化金属
的方法，其由于内部电阻的存在，使电能 转化为热能熔化合金。最高温度可达2500 度，适合于中高熔合金的熔化。
18
熔化金属的方法
3、中感应电流熔化合金： ➢原理同高频感应，但无磁量干扰，低耗能、
熔化合金的热源时 ③金属坩埚：主要用于钛的熔化铸造
26
合金的熔解
⒊合金使用量 ： ➢目的：是预防合金量投入不足造成铸造失
败或投入过多造成浪费。 ➢实际操作中，合金量应略大于铸件所需的
量。 ➢对合金的使用量有多种计算法，如估算法
及比重计算法等。
27
合金的熔解
⒋合金的熔解及铸造温度 一般要求铸入的铸型内的合金液体的
模料气化挥发。
9
铸模的烘烤和焙烧
第七章 铸件中的偏析
铸件（ 铸件（锭）中化学成分不均匀的现象称为偏析， 中化学成分不均匀的现象称为偏析， 是铸件的主要缺陷之一。 是铸件的主要缺陷之一。
偏析的分类 微观偏析 宏观偏析
一、偏析的分类 1、根据偏析的范围分
a)微观偏析：短程偏析， 微观偏析：短程偏析， 微观偏析 指微小范围内化学成分不均匀的现象。 指微小范围内化学成分不均匀的现象。
三、宏观偏析
枝晶间的流动对宏观偏析的影响
正常偏析 逆偏析
V型和逆V型偏析 型和逆V
带状偏析 重力偏析
（一）枝晶间的流动对宏观偏析的影响： 枝晶间的流动对宏观偏析的影响：
1、液态金属沿枝晶间流动的原因： 、液态金属沿枝晶间流动的原因：
•熔体本身的流动驱使两相区的液体流动； 熔体本身的流动驱使两相区的液体流动； 熔体本身的流动驱使两相区的液体流动 • 凝固收缩的抽吸作用促使液体流动； 凝固收缩的抽吸作用促使液体流动； •密度差而发生对流 ； 密度差而发生对流
k 0：平衡分配系数
K0愈偏离1， Ds愈小，则枝晶偏析愈严重。
3.枝晶偏析的表述法： 枝晶偏析的表述法： 枝晶偏析的表述法
（1）偏析系数: 偏析系数: (2) 枝晶偏析度
1 − k0
越大，枝晶偏析越严重。 越大，枝晶偏析越严重。
Cmax：某组元在枝晶偏析区内的最高浓度 ： Cmin：某组元在枝晶偏析区内的最低浓度 ： C0：某组元的原始平均浓度 ：
微观偏析和宏观偏析也可用这种方法来分。 微观偏析和宏观偏析也可用这种方法来分。
二、微观偏析
微观偏析是合金在结晶过程中溶质再分配的 必然结果。 必然结果。 按其形式可分为： 按其形式可分为： 胞状偏析 枝晶偏析 晶界偏析
（一）枝晶偏析
工程材料与机械制造基础习题-制造基础部分(学生版)
第七章铸造一、概念1、铸造2、合金的流动性3、比热容4、液体收缩5、凝固收缩6、固态收缩7、缩孔8、缩松9、顺序凝固原则10、热应力11、机械应力12、热裂13、冷裂二、填空题。
1、在液态金属成形的过程中，液态金属的及是影响成形工艺及铸件质量的两个最基本的因素。
2、铸造组织的晶粒比较，内部常有、缩松、、等组织缺陷。
3、液态金属注入铸型以后，从浇注温度冷却到室温要经历、和固态收缩三个互相联系的收缩阶段。
4、热裂是在凝固后期下形成的，主要是由于收缩收到阻碍作用而产生的。
5、冷裂是在较度下形成的，常出现在铸件部位，特别是有应力集中的地方。
三、判断题。
1、合金的凝固温度范围越宽，其流动性也越差。
2、合金的凝固温度范围越宽，其流动性也越好。
3、合金的凝固温度范围越小，其流动性越好。
4、合金的凝固温度范围越小，其流动性越差。
5、凝固时合金的结晶潜热释放得越多，流动性越好。
6、凝固时合金的结晶潜热释放得越多，流动性越差。
7、铸型的畜热能力越大，铸型对液态合金的冷却能力越强，其充型能力越差。
8、铸型的畜热能力越大，铸型对液态合金的冷却能力越强，其充型能力越好。
9、液态合金所受的静压力越大，其充型能力就越好。
10、液态合金所受的静压力越大，其充型能力就越差。
11、对于给定成分的铸件，在一定的浇注条件下，缩孔和缩松的总容积是一定值。
12、对于给定成分的铸件，在一定的浇注条件下，缩孔和缩松的总容积是一不定值。
13、在金属型铸造中，铸型的激冷能力更大，缩松的量显著减小。
14、在金属型铸造中，铸型的激冷能力更大，缩松的量显著增多。
15、铸件厚的部分受拉应力，薄的部分受压应力。
16、铸件厚的部分受压应力，薄的部分受拉应力。
17. 分模造型是应用最广泛的造型方法。
18. 机器造型适于中小铸件的成批或大量生产。
19. 机器造型适于大型铸件的成批或大量生产。
四、选择1、缩孔的外形特征是近似于形，内表面不光滑。
A 倒锥B 球C 六面体D 正锥形2、在实际生产中，通常采用顺序凝固原则，并设法使分散的缩松转化为集中的缩孔，载使集中的缩孔转移到中。
铸造技术

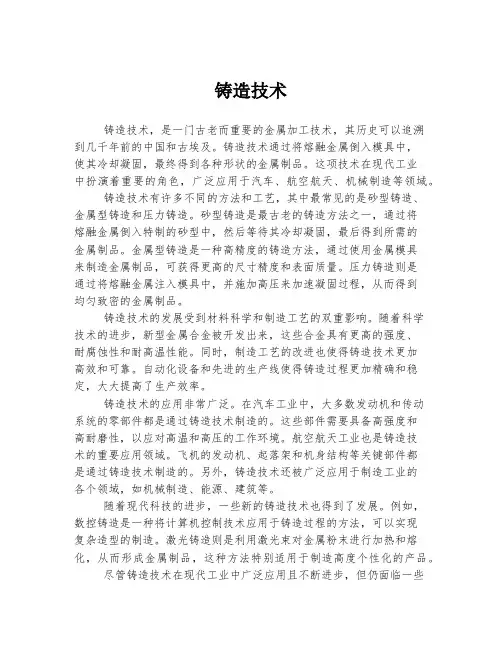

铸造技术铸造技术，是一门古老而重要的金属加工技术，其历史可以追溯到几千年前的中国和古埃及。
铸造技术通过将熔融金属倒入模具中，使其冷却凝固，最终得到各种形状的金属制品。
这项技术在现代工业中扮演着重要的角色，广泛应用于汽车、航空航天、机械制造等领域。
铸造技术有许多不同的方法和工艺，其中最常见的是砂型铸造、金属型铸造和压力铸造。
砂型铸造是最古老的铸造方法之一，通过将熔融金属倒入特制的砂型中，然后等待其冷却凝固，最后得到所需的金属制品。
金属型铸造是一种高精度的铸造方法，通过使用金属模具来制造金属制品，可获得更高的尺寸精度和表面质量。
压力铸造则是通过将熔融金属注入模具中，并施加高压来加速凝固过程，从而得到均匀致密的金属制品。
铸造技术的发展受到材料科学和制造工艺的双重影响。
随着科学技术的进步，新型金属合金被开发出来，这些合金具有更高的强度、耐腐蚀性和耐高温性能。
同时，制造工艺的改进也使得铸造技术更加高效和可靠。
自动化设备和先进的生产线使得铸造过程更加精确和稳定，大大提高了生产效率。
铸造技术的应用非常广泛。
在汽车工业中，大多数发动机和传动系统的零部件都是通过铸造技术制造的。
这些部件需要具备高强度和高耐磨性，以应对高温和高压的工作环境。
航空航天工业也是铸造技术的重要应用领域。
飞机的发动机、起落架和机身结构等关键部件都是通过铸造技术制造的。
另外，铸造技术还被广泛应用于制造工业的各个领域，如机械制造、能源、建筑等。
随着现代科技的进步，一些新的铸造技术也得到了发展。
例如，数控铸造是一种将计算机控制技术应用于铸造过程的方法，可以实现复杂造型的制造。
激光铸造则是利用激光束对金属粉末进行加热和熔化，从而形成金属制品，这种方法特别适用于制造高度个性化的产品。
尽管铸造技术在现代工业中广泛应用且不断进步，但仍面临一些挑战和问题。
首先，铸造技术的能源消耗较高，会产生大量的废料和污染物。
其次，铸造工艺需要专业的知识和技能，操作人员的培训和素质要求较高。
第七章 铸件中的偏析
讨论：
（3) q>1
v u 1
此时
CS C0
K0<1时 →
C* S
产生负偏析
一、正常偏析
当铸件（锭）凝固区域很窄时（逐层凝固），固 溶体初生晶生长成紧密排列的柱状晶，凝固前沿 是平滑的或为短锯齿形，枝晶间液体流动的作用 次要，宏观偏析的产生与结晶中的溶质再分配有 关。 k0<1的合金，铸件先凝固区域（铸件的外层） 的溶质浓度低于后凝固区。（k0>1的合金与之 相反）。按照结晶的规律（溶质再分配规律）， 这是正常现象，故称为正常偏析。
C k 0C0 1 fS
* S
k 0 1
q
q 1 1
q>0 k0 C0 fs 同号；
C
* S
：固液界面上固相的溶质浓度 β：凝固收缩率
μ ：等温线移动速度
V：液体沿μ方向的流动分速度 当合金一定时，CS*取决于 q， q取决于V/ μ
图6-17
③逆V型偏析是由于密度小的溶质浓化液在固液两相区上升 而引起的——沿枝晶上升。在其流经的区域，枝晶发生熔 断，形成沟槽。残余液体沿沟槽继续上升，产生逆V型偏析
④冷速降低，枝晶粗大，液体沿枝晶间的流动阻力减小，
增加V型和逆V型偏析的倾向。 ⑤铸锭凝固初期：在铸锭下半部形成负偏析区。
而铸锭的上半部则形成正偏析区。
2、按各部位的浓度Cs与Co的偏析情况分类：
CS C0 CS C0 ：正偏析 ：负偏析
微观偏析和宏观偏析也可用这种方法来分。
二、微观偏析
微观偏析是合金在结晶过程中溶质再分配的 必然结果。
按其形式可分为： 胞状偏析 枝晶偏析 晶界偏析
铸造技术数据手册
铸造技术数据手册一、铸造技术概述铸造技术是指利用金属或非金属材料，在一定条件下将熔融金属或熔化非金属材料，经过凝固成型、冷却固化等工艺过程，得到所需形状和尺寸的工件制造方法。
铸造技术是制造业中最古老、最重要的一种成形加工方法，广泛应用于航空航天、汽车、机械、电子、电力等各个领域。
它具有成本低、生产效率高、可以制造复杂形状的零部件等优势，因此备受青睐。
二、铸造工艺分类根据材料和工艺特点不同，铸造技术可以分为金属铸造和非金属铸造两大类。
金属铸造包括砂型铸造、金属型铸造、压力铸造、失重铸造等多种工艺方法，而非金属铸造则包括塑料铸造、陶瓷铸造等。
1. 砂型铸造砂型铸造是最常见的金属铸造工艺之一，其主要过程包括模具制备、填充浇注、冷却固化、脱模清理等。
其优点为成本低，适用于大型铸件生产，但精度相对较低。
常见的砂型包括粘合剂砂型、耐火材料砂型等。
2. 金属型铸造金属型铸造分为压铸、重力铸造和低压浇铸等多种方法，适用于铸造高精度、高强度的零部件。
它要求模具制备精度高，生产过程中对金属液态状态的控制要求严格。
3. 压力铸造压力铸造是利用铸造机械将金属熔体注入金属模具中，并施加高压使其充填型腔，并快速凝固形成铸件的一种方法。
它适用于大批量生产，生产周期短，但设备投资较大。
4. 失重铸造失重铸造是一种在失重状态下进行铸造的工艺方法，适用于制造中空结构零件，如汽车引擎缸盖、飞机发动机外壳等。
5. 塑料铸造塑料铸造是利用塑料材料进行成型生产的方法，常用于制造塑料模型、玩具、家电外壳等产品。
三、铸造工艺参数及规范1. 铸造温度铸造温度是指金属或非金属材料在熔融状态下的温度，不同的金属或非金属材料具有不同的熔点和熔化温度，因此在铸造过程中需要严格控制温度，以确保材料充分流动、充填模具、凝固过程中含气等问题的最小化。
2. 浇注系统铸造过程中，浇注系统对铸件质量具有重要影响，包括浇口的设置、断口形状、浇注速度等参数的设计。
3. 冷却固化在铸造过程中，冷却固化是指金属或非金属材料在填充模具后自然或外部条件下冷却、固化过程。
铸造技术总结_锅炉技术总结范文
铸造技术总结_锅炉技术总结范文铸造技术是一种制造金属零件的常用方法，目前在各个领域都得到广泛应用。
本文将对铸造技术进行总结，主要包括铸造工艺、铸造设备和铸造材料等方面。
铸造工艺是指将熔化的金属注入到模具中，待其冷却凝固后，即可得到所需的金属零件。
铸造工艺主要包括模具制作、熔炼铸造材料、熔炼和浇注以及零件处理等环节。
模具制作是整个铸造过程的关键环节，它的精度和质量直接影响到最终产品的质量。
模具的制作过程包括模仁制作、模具材料选择和模具加工等。
熔炼铸造材料是将所需的金属原料添加到熔炉中进行加热熔化的过程，熔炼的温度和时间要根据具体材料而定。
熔炼和浇注是将熔化的金属倒入模具中的过程，需要控制浇注温度和速度，以保证零件的质量。
零件处理是指在铸造完成后对零件进行清理、修整和热处理等工序，以消除铸造过程中产生的缺陷和应力，提高零件的性能和精度。
铸造设备是进行铸造操作的工具和设备，主要包括熔炉、模具和浇注设备等。
熔炉是将金属材料加热熔化的设备，常见的熔炉有电炉、燃气炉和电磁感应炉等。
模具是用于容纳熔化的金属，并按照所需的形状和尺寸进行浇注的工具，常见的模具有砂型、金属型和气胶模等。
浇注设备是用于将熔化的金属倒入模具中的设备，常见的浇注设备有重力浇注、压力浇注和真空浇注等。
铸造材料是进行铸造的原料，常见的铸造材料有铁、钢、铜、铝和合金等。
铁是铸造中最常用的材料，铸铁具有良好的流动性和耐磨性，可以制造各种复杂形状的零件。
钢具有良好的机械性能和耐高温性能，适用于制造负载较大或工作在高温环境下的零件。
铜具有良好的导电性和导热性，适用于制造电器和散热器等零件。
铝具有轻质和良好的耐腐蚀性，适用于制造航空和汽车等领域的零件。
合金是将两种或两种以上的金属按照一定比例混合而成，可以得到具有特定性能的材料，例如不锈钢、铝青铜和高温合金等。
铸造技术是一种制造金属零件的重要方法，其工艺、设备和材料都对最终产品的质量和性能产生重要影响。
铸造技术基础
铸造技术基础铸造技术是一种将熔融金属浇铸到特定形状的模具中，然后通过冷却和凝固来制造金属零件或产品的加工方法。
它是现代工业中广泛应用的一种金属成形工艺，具有成本低、生产效率高、生产规模大等优点。
铸造技术的基础包括铸型、熔炼、浇注、凝固和清理等几个重要步骤。
首先是铸型，铸型是指用来制造铸件的模具。
根据铸造方法的不同，铸造模具可以分为砂型、金属型、陶瓷型和石膏型等。
其中，砂型是最常用的一种铸造模具，用于制造大多数铸件。
砂型可以根据需要制作成各种形状和尺寸，适用于各种金属铸件的生产。
接下来是熔炼，熔炼是将金属原料加热至熔点，使其变为熔融状态的过程。
熔炼通常使用电炉、燃气炉或其他加热设备进行。
在熔炼过程中，需要根据所需铸件的材料选择相应的金属原料，控制熔炼温度和时间，以确保熔融金属具有所需的化学成分和物理性能。
然后是浇注，浇注是将熔融金属倒入铸型中的过程。
浇注时需要控制浇注速度和浇注温度，以避免金属在铸型内过快凝固或产生气孔等缺陷。
浇注后，熔融金属会充满整个铸型，形成与铸型相同形状的铸件。
接着是凝固，凝固是指熔融金属在铸型中冷却凝固的过程。
凝固过程中，金属液体逐渐变为固体，形成所需的铸件。
凝固速度和凝固组织对铸件的性能和质量有重要影响。
通常情况下，凝固速度越快，金属的晶粒越细小，铸件的强度和硬度越高。
最后是清理，清理是指将铸件从铸型中取出，并对其进行修整和清理的过程。
清理包括去除铸件表面的砂壳和氧化皮，修整铸件的尺寸和形状，以及进行热处理和机械加工等后续工艺。
清理过程中需要注意保护铸件的表面和尺寸，以确保最终产品的质量和精度要求。
铸造技术的发展与应用使得金属制品的生产更加高效和精确。
随着科技进步和工艺创新，铸造技术在汽车、航空航天、能源、机械制造等领域的应用越来越广泛。
同时，铸造技术也面临着一些挑战，如铸件质量控制、能源消耗、环境污染等问题，需要不断进行技术改进和创新。
铸造技术基础包括铸型、熔炼、浇注、凝固和清理等几个关键步骤。
