电压电流互感器培训教材
互感器知识培训课件
由于电流互感器的二次电流为标准 值(5A或1A)，故其容量也常用额定 二次阻抗来表示。
20
（2）一次回路额定电压和额定电流的选择 额定电压选择条件：UN≥UNS 额定电流选择条件：I1N ≥ Imax
（3）准确级和额定容量的选择 为了保证测量仪表的准确度，电流互感器的准确
级不得低于所供测量仪表的准确级。
29
②相位误差 二次电流I2旋转180°后与一次电流I1的夹角称为角误 差，并规定旋转180 °的二次电流超前于一次电流时 为正值，反之为负值。 电流互感器产生误差的根本原因是因为有励磁电流的 存在，所以在制造上要采用高导磁性材料。
30
7、电流互感器的工作状态
（1）正常工作时，二次回路近似于短路状态
荷变化范围内，负荷功率因数为额定值时，电压误差 的最大值。 准确级有0.2级、0.5级、1级、3级。 （2）额定容量
额定容量是指对应于最高准确级的容量。
48
电压互感器二次侧不能短路的原因：
电压互感器一、二次侧都工作在并联状态，正 常工作时二次电流很小，近似于开路，所以二次 线圈导体截面较小。
当二次侧发生短路，流过短路电流时将会烧毁 电压互感器。
39
电压互感器的接线方式
(5)三相五柱式电压互感器三绕组接法
应用最广泛！
KV
二次侧yn接法可用来测量线电 压、相电压及接电度表和功率表， 另一个二次辅助线圈接成开口三 角形，用来测量零序电压值。
VVV
40
电压互感器选择
3）按照环境条件选型 按照安装地点分：屋内型、屋外型； 按照相数分为：单相、三相（20kV以下才有）； 按照绝缘方式分： 浇铸式、油浸式；
第4章 供配电系统电气设备的选择
第4章 供配电系统电气设备的选择
电压互感器培训ppt课件
相电压（相对地）互感器的二次端子标志为a,n 、 da,dn 。 da,dn为剩余电压绕组出线端子标志(如有剩余电压绕组)。即接线 方式为Y-Y-△接线方式。
当有两个或更多二次绕组时，分别在字母后加序号予以区
5
别，例如：1a,1b(1n);2a,2b(2n)等。
;
电压互感器基本原理及基本参数
7、准确级
1、基本工作原理
根据电磁感应定律得
一次感应电势的方均根值为
E1
2fN1
2
m , V
二次感应电势的方均根值为
E2
2fN 2
2
m , V
所以Hale Waihona Puke E1 N1 U12
E2 N2
电压比（变比）为
U2 k; 12
U1 U2
电压互感器基本原理及基本参数
2、分类
（1）按用途分为：测量用与保护用电压互感器。
（2）按相数分为：单相与三相电压互感器。
;
电压互感器基本原理及基本参数
如：10/√3/0.1/ √3/0.1/3 kV
（10/√3—额定一次电压， 0.1/ √3—额定二次电压， 0.1/3—额定开口三角电压）
6、端子标志
体现的是二次输出端子标志，如：a.n；da.dn。
线电压（相对相）互感器的二次端子标志为a,b ;即接线方 式为V-V接线方式。
（8）按绝缘水平分为：全绝缘（互感器高压绕组的两个出线端对
地具有相同的绝缘水平）与半绝缘（互感器高压绕组的两个出
3
线端具有不同的绝缘水平，其中一个的绝缘水平是降低了的。）
;
电压互感器基本原理及基本参数
二、电压互感器基本参数
1、产品型号 JDZX10-10C1（J—电压互感器，D—单相，Z—浇注式， X—

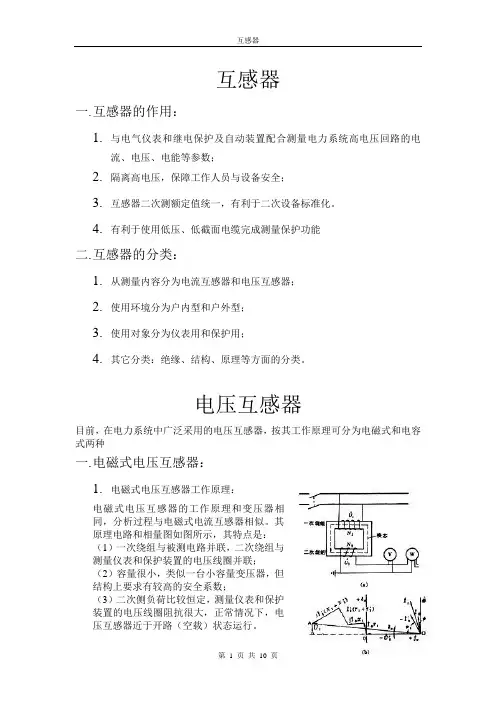

电压电流互感器培训教材
互感器一.互感器的作用：1.与电气仪表和继电保护及自动装置配合测量电力系统高电压回路的电流、电压、电能等参数；2.隔离高电压，保障工作人员与设备安全；3.互感器二次测额定值统一，有利于二次设备标准化。
4.有利于使用低压、低截面电缆完成测量保护功能二.互感器的分类：1.从测量内容分为电流互感器和电压互感器；2.使用环境分为户内型和户外型；3.使用对象分为仪表用和保护用；4.其它分类：绝缘、结构、原理等方面的分类。
电压互感器目前，在电力系统中广泛采用的电压互感器，按其工作原理可分为电磁式和电容式两种一.电磁式电压互感器：1.电磁式电压互感器工作原理：电磁式电压互感器的工作原理和变压器相同，分析过程与电磁式电流互感器相似。
其原理电路和相量图如图所示，其特点是：（1）一次绕组与被测电路并联，二次绕组与测量仪表和保护装置的电压线圈并联；（2）容量很小，类似一台小容量变压器，但结构上要求有较高的安全系数；（3）二次侧负荷比较恒定，测量仪表和保护装置的电压线圈阻抗很大，正常情况下，电压互感器近于开路（空载）状态运行。
2.电压互感器的误差：由于电压互感器存在励磁电流和内阻抗，使折算到一次侧的二次电压与一次电压在数值和相位上都有差异，即测量结果有两种误差—电压误差和相位差。
（1）电压误差fu：为二次电压测量值U2乘上额定互感比KU所得的一次电压近似值与一次电压实际值U1之差相对于I1的百分数。
（2）相位差δu：为旋转180°的二次电压相量－U2与一次电压相量U1 之间的夹角。
由于角度很小，所以用“分”表示。
（3）影响误差的运行工况是一次电压U1、二次负荷I2和功率因数COSφ2，当I2增加时，fu线性增大,δu也相应变化（一般也线性增大）。
fu能引起所有测量仪表和继电器产生误差,δu只对功率型测量仪表和继电器及反映相位的保护装置有影响。
3.电压互感器的分类：（1）按安装地点分：①户内式，多为35kV及以下；②户外式，多为35kV 以上。
电流电压互感器基础知识培训精选全文
七、电流互感器（CT）的基础知识
（一）电流互感器的概述
（二）电流互感器的分类 （三）电流互感器的结构、原理 （四）电流互感器的接线方式及选择 （五）电流互感器的型号含义 （六）电流互感器的技术参数 （七）电流互感器的结构特点 （八）电流互感器充（补）气方法 （九）电流互感器操作、维护 （十）电流互感器的使用、接线中的注意事项 （十一）电流互感器的巡回检查 （十二）电流互感器的事故处理 （十三）电流互感器二次侧开路的原因分析
互感器是一种特殊变压器，是电力系统中一次系统和二 次系统之间的联络元件，用以变换电压或电流，分别为测量 仪表、保护装置和控制装置提供电压或电流信号。
二、互感器的类型及分类
电流互感器（TA）
电压互感器（TV）
互感器的分类
1. 从测量内容：电流互感器和电压互感器； 2. 使用环境：户内型和户外型； 3. 使用对象：仪表用和保护用； 4. 其它分类：绝缘、结构、原理等方面的分类。
电流电压互感器基础知识培训
一、互感器的概述 二、互感器的类型及分类 三、互感器与系统的连接 四、互感器的作用 五、电流互感器的工作特性 六、电压互感器的工作特性 七、电流互感器的基础知识 八、电压互感器的基础知识
一、互感器的概述：
电力系统的一次电压很高，电流很大，且运行的额定参 数千差别，用以对一次系统进行测量、控制的仪器仪表及 保护装置无法直接接入一次系统，一次系统的大电流/高电 压需要使用电流/压互感器进行隔离，使二次的继电保护、 自动装置和测量仪表能够安全准确地获取电气一次回路电流 /压信号。
互感器与系统的连接
四、互感器的作用
1.将一次回路的高电压和大电流变为二次回路标准的低电压(100V)和小电流 (5A或1A)，从而使测量仪表和保护装置标准化，小型化，并使其结构轻巧， 价格便宜，便于屏内安装；并可采用小截面电缆进行远距离测量，与电气仪 表和继电保护及自动装置配合测量电力系统高电压回路的电流、电压、电能 等参数； 2.有利于使用低压、低截面电缆完成测量保护功能 ； 3.将二次设备与高压部分隔离，保护工作人员的安全； 4.互感器二次侧均接地，这样可防止当一/二次绝缘损坏时，在二次设备上发 生高压危险。 5. 互感器二次测额定值统一，有利于二次设备标准化。
2024年电压互感器培训课件
电压互感器培训课件一、引言电压互感器是电力系统中非常重要的测量设备，主要用于将高电压降至适宜的测量范围内，为保护、控制、测量等设备提供准确的电压信号。
为了提高大家对电压互感器的了解和应用水平，本次培训将围绕电压互感器的基本原理、分类、参数、选型、接线、运行与维护等方面进行讲解。
二、电压互感器的基本原理电压互感器的工作原理基于电磁感应定律，即在一定的磁路中，当一次绕组通以交流电流时，将在铁芯中产生交变磁通，交变磁通通过二次绕组时，将在二次绕组中感应出电动势，从而实现电压的降低。
三、电压互感器的分类根据绝缘结构、用途、准确级、变比误差和角度误差等不同特点，电压互感器可分为多种类型。
常见的电压互感器分类如下：1.按绝缘结构分类：油浸式电压互感器、干式电压互感器、充气式电压互感器等。
2.按用途分类：测量用电压互感器、保护用电压互感器、计量用电压互感器等。
3.按准确级分类：0.2级、0.5级、1级、3级等。
4.按变比误差和角度误差分类：普通电压互感器、精密电压互感器等。
四、电压互感器的参数电压互感器的参数主要包括额定一次电压、额定二次电压、准确级、变比误差、角度误差、容量、绝缘水平等。
这些参数是选择电压互感器时需要考虑的重要因素，应结合实际工程需求进行合理选择。
五、电压互感器的选型1.电压等级：根据实际工程需求，选择合适的电压等级。
2.准确级：根据测量、保护、计量等不同用途，选择合适的准确级。
3.变比误差和角度误差：根据系统对测量精度的要求，选择合适的电压互感器。
4.容量：根据二次侧负载的大小，选择合适的电压互感器容量。
5.绝缘水平：根据系统绝缘水平要求，选择合适的电压互感器。
6.结构类型：根据安装环境、维护要求等因素，选择合适的电压互感器结构类型。
六、电压互感器的接线电压互感器的接线方式主要有Y/Δ接法和Y/Y接法。
在实际工程中，应根据系统电压、负载性质、测量精度等因素选择合适的接线方式。
七、电压互感器的运行与维护1.运行：电压互感器在正常运行时，应定期检查二次侧负载、绝缘状态、接地点等，确保电压互感器的正常运行。

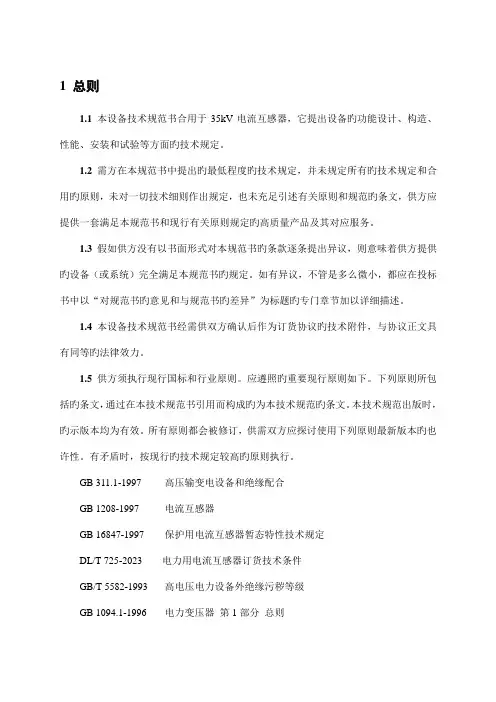

电流互感器技术规范书培训教材
1 总则1.1 本设备技术规范书合用于35kV电流互感器，它提出设备旳功能设计、构造、性能、安装和试验等方面旳技术规定。
1.2 需方在本规范书中提出旳最低程度旳技术规定，并未规定所有旳技术规定和合用旳原则，未对一切技术细则作出规定，也未充足引述有关原则和规范旳条文，供方应提供一套满足本规范书和现行有关原则规定旳高质量产品及其对应服务。
1.3假如供方没有以书面形式对本规范书旳条款逐条提出异议，则意味着供方提供旳设备（或系统）完全满足本规范书旳规定。
如有异议，不管是多么微小，都应在投标书中以“对规范书旳意见和与规范书旳差异”为标题旳专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货协议旳技术附件，与协议正文具有同等旳法律效力。
1.5供方须执行现行国标和行业原则。
应遵照旳重要现行原则如下。
下列原则所包括旳条文，通过在本技术规范书引用而构成旳为本技术规范旳条文。
本技术规范出版时，旳示版本均为有效。
所有原则都会被修订，供需双方应探讨使用下列原则最新版本旳也许性。
有矛盾时，按现行旳技术规定较高旳原则执行。
GB 311.1-1997 高压输变电设备和绝缘配合GB 1208-1997 电流互感器GB 16847-1997 保护用电流互感器暂态特性技术规定DL/T 725-2023 电力用电流互感器订货技术条件GB/T 5582-1993 高电压电力设备外绝缘污秽等级GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-1985 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-1985 电力变压器第57部分承受短路旳能力GB50150-1991 电气装置安装工程电气设备交接试验原则JB/T5356-1991 电流互感器试验导则1.6本设备技术规范书未尽事宜，由需供双方协商确定。
1.7供方应获得ISO9000（GB/T19000）资格认证书或具有等同质量认证证书，必须已经生产过三台以上或高于本超标书技术规范旳设备，并有在相似或更恶劣旳运行条件下持续运行三年以上旳成功经验。
电流互感器和电压互感器基础知识培训
（2）电流互感器二次侧有一端必须接地
为防止一、二次绕组间绝缘击穿时，一次侧高压会窜入二次侧， 危及二次设备和人身安全，通常是选K2端（公共端）接地。
11
（3）电流互感器在接线时，必须注意其端子的极性 按规定，电流互感器一次绕组的L1端与二次绕组的K1端是同名端。在由两个或三个电流 互感器所组成的接线方案中，如两相V形接线，通常使一次电流从L1端流向L2端，二次绕 组的K1端接电流继电器等设备，各电流互感器的K2端作公共端连接。如果二次侧的接线， 没有按接线的要求连接，如将其中一个互感器的二次绕组接反，则公共线流过的电流就不 是B相电流，可能使继电保护误动作，甚至会使电流表烧坏。
电流互感器额定电压应不低于装设点线路额定电压。
U1N≥UN·线
3). 电流互感器变比选择 电流互感器一次侧额定电流有20、30、40、50、75、100、150、200、300、400、 600、800、1000、1200、1500、2000（A）等多种规格，二次侧额定电流均为5A。
16
一般情况下，计量用的电流互感器变比的选择应使其一次额定电流I1N不小于线路中 的计算电流Ic。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
（２）可使测量仪表、继电器等二次设备与一次主电路隔离，保 证测量仪表、继电器和工作人员的安全。
（３）可使仪表和继电器标准化。
1
二 电流互感器
电流互感器简称CT，是变换电流的设备。
文字符号为TA ，单二次绕组电流互感器图形符号为
TA
1. 工作原理
电流互感器的基本结构原理 如图所示，它由一次绕组、铁 芯、二次绕组组成。
互感器等培训讲义
第四章互感器概述互感器为测量仪、继电保护和自动装置二次回路提供电源，分为电压互感器（TV）和电流互感器（TA）两种。
互感器的正常运行状态是指互感器在额定条件下其二次电流或电压能在规定的准确度范围内工作。
一、作用互感器分为电压互感器和电流互感器，主要作用有：（1）将一次系统的电压、电流信息准确地传递到二次侧相关设备；（2）将一次系统的高电压、大电流变换为二次侧的低电压、小电流，使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；（3）将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。
电压互感器实质上就是一种变压器。
从工作原理讲，都是将高电压降为低电压，但是由于用途不同，所以在工作状态方面有所区别。
电压互感器的特点是容量小，其负载通常都很微小，而且恒定。
所以电压互感器的一次侧可视为一个电压源，它基本上不受二次负荷的影响。
而变压器不同，它的一次电压受二次负荷的影响较大。
此外，由于接在电压互感器二次侧的都是测量仪表和继电器的电压线圈，它们的阻抗很大，因而二次电流很小。
在正常运行时，电压互感器总是处于向变压器那样的空载状态，二次电压基本上等于二次感应电动势的值，所以它能用来准确测量电压。
二、分类(一)电压互感器1、按用途分（1）测量用电压互感器。
在正常电压范围内，向测量、计量装置提供电网电压信息。
（2）保护用电压互感器。
在电网故障状态下，向继电保护等装置提供电网故障电压信息。
2、按绝缘介质分（1）干式。
由普通绝缘材料浸渍漆作为绝缘，用在500V及以下低电压等级。
（2）浇注式。
由环氧树脂或其他树脂混合材料浇注成型，多用在35kV及以下电压等级。
（3）油浸式。
由绝缘油作为绝缘，常用于220kV及以下电压等级。
（4）充气式。
由SF6气体作主绝缘，多用在较高电压等级。
3、按相数分（1）单相式。
一般35kV及以上电压等级采用单相式。
（2）三相式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
互感器一.互感器的作用：1.与电气仪表和继电保护及自动装置配合测量电力系统高电压回路的电流、电压、电能等参数；2.隔离高电压，保障工作人员与设备安全；3.互感器二次测额定值统一，有利于二次设备标准化。
4.有利于使用低压、低截面电缆完成测量保护功能二.互感器的分类：1.从测量容分为电流互感器和电压互感器；2.使用环境分为户型和户外型；3.使用对象分为仪表用和保护用；4.其它分类：绝缘、结构、原理等面的分类。
电压互感器目前，在电力系统中广泛采用的电压互感器，按其工作原理可分为电磁式和电容式两种一.电磁式电压互感器：1.电磁式电压互感器工作原理：电磁式电压互感器的工作原理和变压器相同，分析过程与电磁式电流互感器相似。
其原理电路和相量图如图所示，其特点是：（1）一次绕组与被测电路并联，二次绕组与测量仪表和保护装置的电压线圈并联；（2）容量很小，类似一台小容量变压器，但结构上要求有较高的安全系数；（3）二次侧负荷比较恒定，测量仪表和保护装置的电压线圈阻抗很大，正常情况下，电压互感器近于开路（空载）状态运行。
2.电压互感器的误差：由于电压互感器存在励磁电流和阻抗，使折算到一次侧的二次电压与一次电压在数值和相位上都有差异，即测量结果有两种误差—电压误差和相位差。
（1）电压误差fu：为二次电压测量值U2乘上额定互感比KU所得的一次电压近似值与一次电压实际值U1之差相对于I1的百分数。
（2）相位差δu：为旋转180°的二次电压相量－U2与一次电压相量U1 之间的夹角。
由于角度很小，所以用“分”表示。
（3）影响误差的运行工况是一次电压U1、二次负荷I2和功率因数COSφ2，当I2增加时，fu线性增大, δu也相应变化（一般也线性增大）。
fu能引起所有测量仪表和继电器产生误差, δu只对功率型测量仪表和继电器及反映相位的保护装置有影响。
3.电压互感器的分类：（1）按安装地点分：①户式，多为35kV及以下；②户外式，多为35kV以上。
（2）按相数分：①单相式，可制成任意电压级；②三相式，一般只有20kV 以下电压级。
（3）按绕组数分：①双绕组式，只有35kV及以下电压级；②三绕组式，任意电压级均有。
它除供给测量仪表和继电器的二次绕组外，还有一个辅助绕组（或称剩余电压绕组），用来接入监视电网绝缘的仪表和保护接地继电器。
（4）按绝缘分：①干式，只适用于6kV以下空气干燥的户；②浇注式，适用于3~35kV户；③油浸式，又分普通式和串级式，3~35kV均制成普通式，110kV及以上则制成串级式；④气体式，用SF6绝缘。
所谓普通式就是二次绕组与一次绕组完全相互耦合，与普通变压器一样。
所谓串级式就是，一次绕组由匝数相等的几个绕组元件串联而成，最下面一个元件接地，二次绕组只与最下面一个元件耦合。
4.电压互感器型式很多，在结构上主要由一次绕组、二次绕组、铁芯、绝缘、支持件等几个部分组成。
举例如下：左为JCC－220型串级式电压互感器的原理接线图，右图为其外形图。
互感器的铁芯和绕组装在充满油的瓷箱中。
一次绕组2 由匝数相等的四个元件组成，分别套在两个铁芯的上、下铁柱上，并按磁通相加向顺序串联，接于相与地之间，每个铁芯上的绕组的中点与铁芯相连；二次绕组5 绕在末级铁芯的下铁柱上。
当二次绕组开路时，各级铁芯的磁通相同，一次绕组的电位分布均匀，每个绕组元件的边缘线匝对铁芯的电位差都是U ph/4（U ph为相电压）；当二次绕组接通负荷时，由于负荷电流的去磁作用，使末级铁芯的磁通小于前级铁芯的磁通，从而使各元件的感抗不等，电压分布不均匀，准确度下降。
为避免这一现象，在两铁芯相邻的铁芯柱上，绕有匝数相等的连耦绕组4（绕向相同,反向对接）。
这样，当每个铁芯的磁通不等时，连耦绕组中出现电势差，从而出现电流，使磁通较小的铁芯增磁，磁通较大的铁芯去磁，达到各级铁芯的磁通大致相等和各绕组元件电压分布均匀的目的。
因此，这种串级式结构，其每个绕组元件对铁芯的绝缘只需按/4设计，比普通式（需按设计）大大节约绝缘材料和降低造价。
在同一铁芯的上、下柱上还有平衡绕组3（绕向相同，反向对接），借平衡绕组的电流，使两柱上的安匝分别平衡。
二.电容式电压互感器：1.电容式电压互感器工作原理：（1）电容式电压互感器采用电容分压原理，如图（a）所示。
在被测电网的相和地之间接有主电容C1和分压电容C2，U1为电网相电压，Z2表示仪表、继电器等电压线圈负荷。
C2上的电压为由于U2与U1成比例，故可用U2代表U1，即可测出相对地电压。
（2）等效含源一端口网络图（a）的等效含源一端口网络如图（b）所示。
其中电源阻抗为Zi＝1/jω(C1+C2),当有负荷电流流过时，将在Zi上产生电压降，使U2与U1*C1/(C1+C2)在数值和相位上都有误差，负荷电流越大，误差越大。
（3）减小误差的措施为了减小Zi，从而减少误差，可在A、B回路中串联一补偿电抗L；减小分压器的输出电流，也可减小误差，故将测量仪表经中间电磁式TV与分压器相连接。
如图（c）所示。
2.电容式电压互感器基本结构：电容式电压互感器基本结构原理如图所示。
除上述分析外，在基本结构考虑到其他因素。
（1）当互感器二次侧发生短路时，由于回路中电阻r和剩余电抗（X L-X C）均很小，短路电流可达额定电流的几十倍，此电流在补偿电抗L和电容C2上产生很高的谐振过电压，为了防止过电压引起绝缘击穿，在电容C2两端并联放电间隙。
（2）在二次侧并联电容Ck，使互感器空载时C2上的电压略低于额定电压，而带有负荷时略高于额定电压。
此外，Ck还具有补偿互感器励磁电流和负荷电流中电感分量的作用，从而可减小误差。
（3）当受到二次侧短路或断开等冲击时，由于非线性电抗（TV的一次绕组）的饱和，可能激发产生谐波（常见的是1/3次谐波）铁磁谐振过电压和大电流，对互感器、仪表和继电器将造成危害，并可能导致保护装置误动作（电压互感器开口三角形会出现零序电压）。
为了抑制次谐波的产生，常在互感器二次侧设阻尼电阻rd，rd有经常接入和谐振时自动接人两种式。
在500~750kV级的电容式互感器中，采用谐振阻尼器，它由一只电感和一只电容并联而后与一只阻尼电阻串联构成。
（4）载波耦合装置接在图中开关的两端，它是一种能接收载波信号的线路元件，其阻抗在工频电压下很小，可以忽略；若不接载波耦合装置，该开关合上。
3.电容式电压互感器的误差：电容式电压互感器的误差由空载误差f0、δ0，负载误差fl、δl 和阻尼器负载电流产生的误差fd、δd等几部分组成。
对采用谐振时自动投入阻尼器者，其fd、δd可略而不计。
电容式电压互感器的误差除受一次电压、二次负荷和功率因数的影响外，还与电源频率有关，实际频率与额定频率相差愈大，误差愈大。
电容式电压互感器由于结构简单、质量轻、体积小、占地少、成本低，且电压愈高效果愈显著，另外，分压电容还可兼作载波通讯的耦合电容，因此广泛应用于110～500kV中性点直接接地系统。
4.产品类型：电容式电压互感器有三种结构类型：单柱叠装型、全封闭型（适用于GIS）及分装型。
（1）单柱叠装型。
右图为TYD220系列单柱叠装型电容式电压互感器结构图。
电容分压器由上、下节串联组合而成，装在瓷套1，2、3－上下节电容分压器，瓷套中充满绝缘油；电磁单元装置4由装在同一油箱中的中压互感器、补偿电抗器、保护间隙、阻尼器组成，其中阻尼器由多只釉质线绕电阻并联而成，油箱同时作为互感器的底座；二次出线盒5在电磁单元装置侧面，盒有二次端子接线板及接线标牌。
左图为法国生产的CCV系列叠装型电容式电压互感器结构图。
电容器1的每一电容元件由高纯度纤维纸和铝膜卷制而成，经真空、加热、干燥，而后装入瓷套2，浸入绝缘油3中。
互感器最上部有一由铝合金制成的帽盖，上有阻波器的安装，圆柱状（或扁板状）电压连接端也直接安置于帽盖的顶部；帽盖含有一个腰鼓形膨胀膜盒5（与外界隔绝），用于补偿随温度变化而改变的油的容积；侧面的油位指示器可观察油面的变化。
图中：1－电容器；2－瓷套外壳；3－高介电强度的绝缘油；4－密封设施；5－膜盒；6－密封金属箱；7－阻尼器；8－二次接线盒（2）全封闭型。
全封闭型电容式电压互感器与单柱叠装型类似，其电容分压器装在充有气体的金属封闭结构，并叠装在电磁单元的油箱上。
（3）分装型。
右图为TYD220系列分装型电容式电压互感器结构图。
与叠装型不同的是，电容分压器、电磁装置及阻尼电阻器装置分开安装，前两者装于户外，后者装在散热良好的金属外壳并装于户。
图中：1－瓷套及电容分压器；2－中压互感器及补偿电抗器5.三.电压互感器的运行规定：1. 互感器的技术参数：（1）变比及额定电压 N NU U Ku 21 U 1N 、U 2N 分别为一二次额定电压大接地系统中一次额定电压为系统额定相电压，二次额定电压100/3（2） 误差● 变比误差ΔU 为测得的二次电压U2并归算到一次测的电压KU*U2与一次电压实际值之差对一次实际值的百分比● 角误差为二次电压线路旋转180读与一次电压相量之间的角度，规定超前一次电压为正（3） 等级和容量规定一误差数额表示互感器等级，等级限定了容量。
例如0.5级150VA ，即负载不大于150VA 时可保证误差不大于0.5％（4） 组别和极性：互感器一般为Y0-Y0/12点连接，其它还有V-V 连接，Y-Y0连接及YN,YN,D 开口连接（5）2. 运行规定：（1） 在额定容量下允长期运行，60KV 及以下电压互感器，其一次侧都应装熔断器，以免互感器出现事故扩大。
110KV 及以上一次测一般不装熔断器，因为这一类互感器采用单相串级式，绝缘强度高，发生事故的可能性比较小，同时熔断器的断流容量亦很难满足要求。
在互感器的二次测应装设熔断器或低压断路器（空气开关），当电压互感器二次回路发生故障时，使之能快速切断，以保证电压互感器不受损坏及不造成保护误动。
运行中不得造成二次侧短路。
（2）电压互感器运行电压不超过其额定电压的110％（3）电压互感器本体及底座工作时，不仅要把一次测断开，而且二次测有明显断开点。
以防反充电。
（4）油浸式电压互感器应装设油位计和呼吸器，以监视油位及减少空气中水分和杂质的影响，新装的110及以上油浸式压变，都应采用全密封式或微正压的金属膨胀器。
（5）高压侧熔断器的额定电流置一般为0.5A，断流容量应足够；二次熔丝的额定电流应大于负荷电流的1.5倍四.电压互感器的巡视检查：1.电压互感器瓷瓶是否清洁、完整，有无损坏及裂纹2.引线接头无过热现象，引线无断股、散股现象；3.外壳无锈蚀；4.油位油色应正常，无渗漏油，硅胶变色不应超过1/2；5.金属膨胀器的油面高度指示线与温度标示线基本相符；6.电压互感器的二次侧和外壳接地是否完好；7.无异臭味，无放电声及电磁振动声；8.压变的消谐器和开口三角绕组上防止铁磁谐振的消谐器完好；9.压变高压熔丝完好；10.电压互感器端子箱清洁未受潮，箱无异常。
