岩土工程软件应用实训习题(2017)

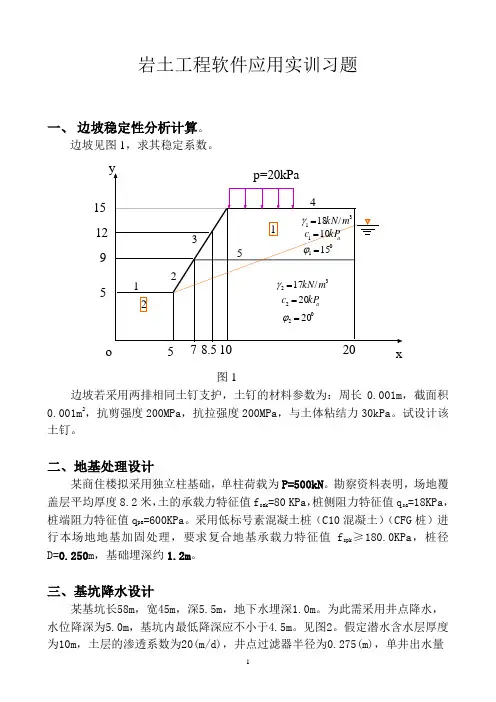

岩土工程软件应用实训习题
岩土工程软件应用实训习题一、 边坡稳定性分析计算。
边坡见图1，求其稳定系数。
y x o 591215578.51012345212031/18m kN =γakP c 101=0115=ϕ32/17m kN =γakP c 202=0220=ϕp=20kPa图1边坡若采用两排相同土钉支护，土钉的材料参数为：周长0.001m ，截面积0.001m 2，抗剪强度200MPa ，抗拉强度200MPa ，与土体粘结力30kPa 。
试设计该土钉。
二、地基处理设计某商住楼拟采用独立柱基础，单柱荷载为P=500kN 。
勘察资料表明，场地覆盖层平均厚度8.2米，土的承载力特征值f sak =80 KPa ，桩侧阻力特征值q sa =18KPa ，桩端阻力特征值q pa =600KPa 。
采用低标号素混凝土桩（C10混凝土）（CFG 桩）进行本场地地基加固处理，要求复合地基承载力特征值f spk ≥180.0KPa ，桩径D=0.250m ，基础埋深约1.2m 。
三、基坑降水设计某基坑长58m ，宽45m ，深5.5m ，地下水埋深1.0m 。
为此需采用井点降水，水位降深为5.0m ，基坑内最低降深应不小于4.5m 。
见图2。
假定潜水含水层厚度为10m ，土层的渗透系数为20(m/d)，井点过滤器半径为0.275(m)，单井出水量50.0(m3/d)。
试设计该基坑的井点降水系统。
图2四、岩土工程勘察1、工程概况场区内地势平坦，为旧房屋拆除场地，有较多的碎砖块和混凝土碎块。
2、场地工程地质条件及水文地质条件2.1、场地工程地质条件2.1.1、场地地形地貌场地地形相对平坦，宏观地貌为溶蚀残丘平原地貌。
地面标高程为84.21—85.52 米。
2.1.2、场地各岩土层工程地质特征①层填土（Q4ml）黄、灰黄色，主要由粘土组成，夹少量硅质岩风化碎块。
局部表层为混凝土旧基础；该层土场地均有分布，钻探揭露厚度为1.3~ 4.6米。
2017年注册土木工程师(岩土)《专业案例考试(下)》真题及详解
2017年注册土木工程师（岩土）《专业案例考试（下）》真题及详解一、案例分析题（每题的四个备选答案中只有一个符合题意）1．室内定水头渗透试验，试样高度40mm，直径75mm，测得试验时的水头损失为46mm，渗水量为每24小时3520cm3，问该试样土的渗透系数最接近下列哪个选项？（）A．1.2×10－4cm/sB．3.0×10－4cm/sC．6.2×10－4cm/sD．8.0×10－4cm/s答案：D解析：根据《土工试验方法标准》（GB/T 50123—2019）第16.2.3条，常水头渗透系数应按下式计算：k T＝2QL/[At（H1＋H2）]，在本题中可以简化为：k T＝QL/（AHt）。
式中，Q为时间t秒内的渗出水量（cm3）；A为试样的断面积（cm2）；H为平均水位差（cm）；L为两测压管中心间的距离（cm）。
代入数据得：2．取土试样进行压缩试验，测得土样初始孔隙比0.85，加载至自重压力时孔隙比为0.80。
根据《岩土工程勘察规范》（GB 50021－2001）（2009年版）相关说明，用体积应变评价该土样的扰动程度为下列哪个选项？（）A．几乎未扰动B．少量扰动C．中等扰动D．很大扰动答案：C解析：根据《岩土工程勘察规范》（GB 50021—2001）（2009年版）第9.4.1条条文说明，土样受扰动的程度分为几乎未扰动、少量扰动、中等扰动、严重扰动四类，可根据压缩曲线特征评定，如果先期固结压力未能确定，可改用体积应变εv作为评定指标：式中：e0为土样的初始孔隙比，Δe为加荷至自重压力时的孔隙比变化量。
2%＜εv＝2.7%＜4%，查表9.1（见题2解表）得：该土扰动程度为中等扰动。
题2解表评价土试样扰动程度的参考标准3．某抽水试验，场地内深度10.0～18.0m范围内为均质、各向同性等厚、分布面积很大的砂层，其上下均为黏土层，抽水孔孔深20.0m，孔径为200mm，滤水管设置于深度10.0～18.0m段。
岩土工程师专业知识考试题库【3套练习题】模拟训练含答案(第9次)
岩土工程师专业知识考试题库【3套练习题】模拟训练含答案答题时间：120分钟试卷总分：100分姓名：_______________ 成绩：______________第一套一.单选题(共20题)1.【真题】报据《公路工程地质勘察规范》(JGJC20-2011)规定，钻探中发现滑动面(带)迹象时，钻探回次进尺最大不得大于下列哪个选项中的数值？()A.0.3mB.0.5mC.0.7mD.1.0m2.计算排桩、地下连续墙的嵌固深度时应采用()计算。
A.静力平衡法B.等值梁法C.弹性支点法D.连续梁法3.水泥搅拌法利用软土与水泥机械搅拌形成水泥土加固地基，水泥的掺入()。
A.宜为10%～50%B.不宜小于15%C.不宜大于7%D.宜为7%4.建筑基坑支护的设计使用年限不应小于（）年。
A.1B.2C.3D.45.进行公路路基地表排水设计时，下述()不合理。
A.地表排水设计中对降雨的重现期均不应低于15年B.边沟沟底纵坡宜与路线纵坡一致，并不宜小于0.3%，困难情况下可减少至0.1%C.水流通过坡度大于10%，水头高差大于1．0m的陡坡地段或特殊陡坎地段时宜设置跌水或急流槽D.气候干旱且排水困难地段，可利用沿线的取土坑或专门设置蒸发池汇集地表水6.建筑基桩桩身完整性类别为（），应进行工程处理。
A.Ⅰ类桩B.Ⅱ类桩C.Ⅲ类桩D.Ⅳ类桩7.建筑基坑工程中围护墙侧向土压力监测点在平面布置上基坑每边不宜少于（）个。
A.2B.3C.4D.58.进行滑坡防治时，下述不正确的是()。
A.滑坡整治时应执行以防为主，防治结合，先治坡后建房的原则B.滑坡整治时应采取有效的地表及地下排水措施C.滑坡发生时，可在滑坡前缘被动区减重，以减少滑动力D.滑坡计算应取荷载效应的最不利组合值作为滑坡的设计控制值9.复合地基的桩土应力比等于()。
A.桩体与桩间土所受的剪力之比B.桩体与桩间土所承担的荷载之比C.桩体与桩间土应分担的荷载之比D.桩体与桩间土应力之比10.按"水电勘察规范"，工程地质勘察大纲不应包括的项目是()。

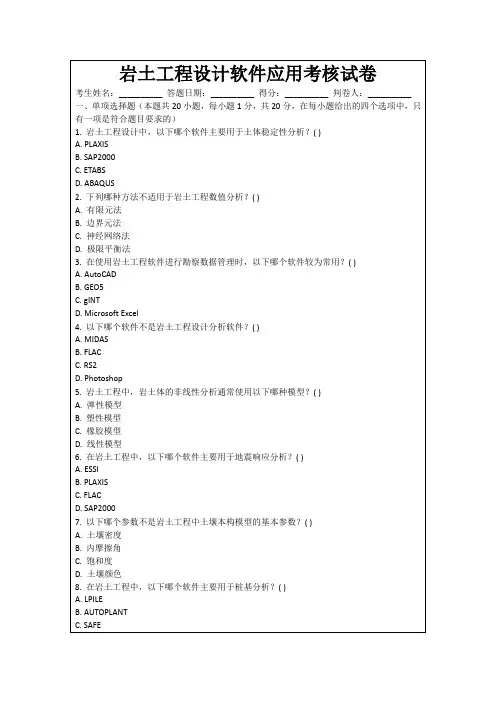

岩土工程设计软件应用考核试卷
3.渗流分析对于评估地下水位变化、土体稳定性、基础设计和排水系统设计至关重要。常用的软件如MODFLOW、PLAXIS等，它们可以模拟地下水流、孔隙压力分布和渗流对土体力学性质的影响。
( ) ( )
9.岩土工程中，常用的地基处理方法有_______、_______等。
( ) ( )
10.岩土工程中，土工合成材料主要用于提高土体的_______和_______。
( ) ( )
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
1.岩土工程中，所有土体都可以视为弹性体。( )
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.岩土工程中，土壤的压缩系数通常用_______表示。
( )
2.在岩土工程数值分析中，有限元法的基本思想是将连续体划分为_______。
( )
3.岩土工程中，土体的抗剪强度由_______和_______两部分组成。
( ) ( )
2.在岩土工程中，有效应力原理是描述土体应力状态的基本原理。( )
3.岩土工程中，土体的压缩性与水分含量无关。( )
4.岩土工程软件的使用可以完全替代实地勘察。( )
5.在岩土工程中，所有土体都具有相同的渗透性。( )
6.岩土工程中，数值分析的结果总是比实地检测结果更准确。( )
7.岩土工程中，土壤的剪切强度只与土壤类型有关。( )
A.土壤类型
B.水分含量
C.温度
D.压实度
岩土工程测试技术课后练习题含答案
岩土工程测试技术课后练习题含答案一、填空题1.洛城软土的液限为______，塑限为______。
2.竖向应力增量引起的恒定的孔隙水压增量，称为______。
3.目前应用最多的岩土试验电子测量仪器是______。
4.岩土承载力的计算中，通常应先计算______，再计算______。
5.岩石的标准强度就是在______下的抗压强度。
答案1.35%，15%2.确定孔压3.数字显示仪4.荷载传递和最不利部位5.恒速加载二、选择题1.岩土材料的粘聚力可用什么样的试验来测定？ A. 土工试验 B. 岩石力学试验 C. 径向冲击试验 D. 岩土钻探2.岩土承载力的计算方法主要有 A. 安全系数法 B. 极限平衡法 C. 半经验公式法 D. 预应力法3.以下哪种波可以用来测量岩石中的裂缝？ A. 发射波 B. 双向波 C.差分波 D. 表面波4.对于土质较差的地基，通常采用以下哪种特殊处理方法？ A. 旁路处理 B. 周边约束 C. 附加荷载处理 D. 压实处理5.常用的岩土电子测量设备有以下哪些？ A. 应变仪 B. 位移计 C. 压力计 D. 钢筋计答案1.B2.A、B、C、D3.A4.B5.A、B、C三、简答题1.岩土承载力的计算中，讲解一下荷载传递和最不利部位的概念。
(20分)2.在岩土电子测量中，位移计和应变仪是测量位移的常用仪器，请说明位移计和应变仪的基本原理。
(20分)3.岩石在何种条件下的抗拉强度高于其抗压强度？(10分)答案1.荷载传递是指把荷载从地表传到承载土层或岩层的过程。
最不利部位是指在任何破坏模式下，破坏面上任何一点的切应力与正应力之和最大的点。
荷载传递和最不利部位都是岩土承载力计算的重要环节。
2.位移计是一种用于测量结构物或岩土体位移的仪器。
其原理为通过测量位移杆的变形并将其转换为电信号输出来表示位移大小。
应变仪是用来测量应变的仪器。
其原理是利用应变负载电阻应变片（应变计）测量应变，并将其转换为电信号输出。
岩土工程师专业案例考试题库【3套练习题】模拟训练含答案(第1次)
岩土工程师专业案例考试题库【3套练习题】模拟训练含答案答题时间：120分钟试卷总分：100分姓名：_______________ 成绩：______________第一套一.单选题(共20题)1.某港口工程中采得黏土原状试样，采用76g平衡锥沉入土中的深度为6mm，该黏土的天然状态为()。
A.硬B.中等C.软D.很软2.某公路路基位于软土场地，用分层总和法计算的主固结沉降为25cm，地基沉降系数按地区经验取1.5，公路通车时软土地基固结度达到85%，这时地基沉降量为()cm。
A.21B.24C.34D.383.某铁路为Ⅰ级单线铁路，轨道类型为重型，采用有缝轨道Ⅱ型混凝土枕，设计行车速度120km/h，在硬质岩石的路堑段，路基面宽度宜为()m。
A.6.5B.6.8C.7.0D.7.24.下列关于基金份额的发售的说法，错误的是（）。
A.基金份额的发售，由基金管理人负责办理B.应当在基金份额发售的3日前公布相关文件C.基金募集期间募集的资金应存入专门账户D.募集期限一般不得超过5个月5.某建筑场地中有一均质土坡，坡高为6．0m，坡角为45°，土体内摩擦角为26°，内聚力为20kPa，重度为18kN／m，坡体中无地下水，坡顶无荷载，按《建筑边坡工程技术规范》(GB50330-2002)中圆弧滑动法计算，该坡体的最小稳定性系数为()。
A.大于1．0B.小于1.0C.等于1.0D.接近于06.某水库库址区位于7度烈度区，地震动峰值加速度为0.10g，主要受近震影响，场地表层为2．0m厚的硬塑黏土层，地下水位埋深为1.0m，2．0～6.0为砂土层，在4．0m处进行动力触探试验，锤击数为11击，蓄水后，水位高出地表为10.0m，砂土层中黏粒百分含量为2%，砂土层下为基岩，该库址区砂土的液化性为()。
A.液化B.不液化C.不能判定7.某水电站引水隧洞工程，通过隧洞围岩工程地质分类可知，岩石强度评分为25分、岩体完整性程度评分为30分、结构面状态评分为15分、地下水评分为-2分、主要结构面产状评分为-5分，围岩应力比SA.63，Ⅳ类围岩B.63，Ⅲ类围岩C.68，Ⅱ类围岩D.70，Ⅱ类围岩8.某公路选线时发现某段路基附近有一溶洞，溶洞顶板厚度为10m，岩层上覆土层厚度为6m，顶板岩体内摩擦角为28°，对一级公路安全系数取1.25，该路基与溶洞间的最小安全距离为()m。
岩土工程师专业知识考试题库【3套练习题】模拟训练含答案
岩土工程师专业知识考试题库【3套练习题】模拟训练含答案答题时间：120分钟试卷总分：100分姓名：_______________ 成绩：______________第一套一.单选题(共20题)1.某建筑基坑采用土钉墙支护，墙面坡度为1：0.2，坑壁土体内摩擦角标准值为30，该土钉墙可能发生的破裂面与水平面夹角为()。
A.30°B.45°C.54.3°D.60°2.膨胀土地基的变形量计算时，下列()说法不正确。
A.膨胀变形量计算指标宜通过原位测试获得B.当地下1m处含水量接近最小值或地面有覆盖且无蒸发时，可按膨胀变形量计算C.直接受高温作用的地基，可按收缩变形量计算D.当不符合按膨胀或按收缩计算的条件时，宜按胀缩变形量计算3.下列（）项措施对提高建筑桩基抗震性能无效。
A.对受地震作用的桩，桩身配筋长度穿过可液化土层B.承台和地下室侧墙周围回填料应松散，地震时可消能C.桩身通长配筋D.加大桩径，提高桩的水平承载力4.工程实践中，对于建筑物荷载不是很大、结构不是很复杂的建筑，采用常规设计。
常规设计在设计时考虑了()。
A.地基-基础-上部结构间的共同作用B.地基-基础-上部结构间的变形协调和静力平衡C.地基-基础-上部结构间的荷载传递的静力平衡D.地基-基础-上部结构间的变形协调5.【真题】桩周土层相同，下列选项中哪种桩端土层情况下，填土引起的负摩阻力最大？()A.中风化砂岩B.密实砂层C.低压缩性黏土D.高压缩性粉土6.确定扩底灌注桩扩底端尺寸时，下述()不正确。
A.当持力层承载力低于桩身混凝土受压承载力时，可采用扩底B.钻孔桩扩底端直径与桩身直径的比D/d一般宜为3C.扩底端侧面斜率一般取1／4～1／2D.扩底端弧形底面的矢高一般取(0.1～0.15)D7.某房屋建筑物的设计使用年限为25年，则其地基基础的设计使用年限应为（）年。
A.≥100B.≥50C.≥25D.≥58.抗震设防烈度为（）的重大工程场地应进行活动断裂勘察。
岩土工程软件应用实训习题(2017)
岩土工程软件应用实训习题一、边坡稳定性分析计算 (2)设计支护锚杆。
(3)采用土钉（墙）支护设计项目: 超级土钉3 (8)二、地基处理设计 (23)三、挡土墙设计 (27)四、基坑降水设计 (36)五、岩土工程勘察(操作系统为Windows XP，其它系统无法显示出图件) (47)1、工程概况 (47)2、场地工程地质条件及水文地质条件 (48)2.1、场地工程地质条件 (48)2.1.1、场地地形地貌 (48)2.1.2、场地各岩土层工程地质特征 (48)2.2 水文地质条件 (50)地下水类型及特征 (50)一、 边坡稳定性分析计算。
边坡见图1，求其稳定系数。
x o 5912155图1边坡若采用相同锚杆支护，锚杆的材料参数为：抗剪强度200MP a ，抗拉强度200MP a ，与土体粘结力50kP a 。
试设计支护锚杆。
若采用土钉（墙）支护，试设计该土钉支护。
------------------------------------------------------------------------设计支护锚杆。
计算项目：等厚土层土坡稳定计算1 ------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数3坡面线号水平投影(m) 竖直投影(m) 超载数1 5.000 0.000 02 5.000 10.000 03 10.000 0.000 1超载1 距离0.010(m) 宽5.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数2层号层厚重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板? 强度增十字板羲? 强度增长系全孔压(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值系数1 4.000 17.000 20.000 10.000 15.000 10.000 25.000 --- --- --- --- ---2 6.000 18.000 20.000 10.000 15.000 10.000 25.000 --- --- --- --- ---下部土层数1层号层厚重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板? 强度增十字板羲? 强度增长系全孔压(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值系数1 5.000 17.000 20.000 10.000 20.000 10.000 25.000 --- --- --- --- ---[水面信息]采用总应力法不考虑渗透力作用不考虑边坡外侧静水压力水面线段数2 水面线起始点坐标: (0.000,0.000)水面线号水平投影(m) 竖直投影(m)1 5.000 0.0002 15.000 8.000[筋带信息]采用锚杆锚杆道数: 3筋带力调整系数: 1.000筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强法向力发高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa) 挥系数1 3.00 1.00 12.00 15.00 200.00 6.00 0.40 50.00 0.002 6.00 1.00 12.00 15.00 200.00 6.00 0.40 50.00 0.003 9.00 1.00 12.00 15.00 200.00 6.00 0.40 50.00 0.00[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: 自动搜索最危险滑裂面条分法的土条宽度: 1.000(m)搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心= (5.480,10.080)(m)滑动半径= 7.148(m)滑动安全系数= 0.886起始x 终止x ? li Ci 謎条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)--------------------------------------------------------------------------------------------------------------------6.5037.000 10.251 0.51 10.00 15.00 3.83 0.00 0.00 0.00 0.00 0.00 0.68 6.067.000 7.746 15.381 0.77 10.00 15.00 20.21 0.00 0.00 0.00 0.00 0.00 5.36 12.977.746 8.493 21.706 0.80 10.00 15.00 37.08 0.00 0.00 0.00 0.00 0.00 13.71 17.278.493 9.239 28.328 0.85 10.00 15.00 52.70 0.00 0.00 0.00 0.00 0.00 25.00 20.919.239 10.000 35.475 0.93 10.00 15.00 68.03 0.00 0.00 0.00 0.00 0.00 39.48 24.1910.000 10.833 43.858 1.16 10.00 15.00 75.86 0.00 0.00 0.00 0.00 16.47 63.97 29.4110.833 11.667 54.216 1.43 10.00 15.00 61.19 0.00 0.00 0.00 0.00 16.67 63.16 26.4711.667 12.500 69.533 2.39 10.00 15.00 35.77 0.00 0.00 0.00 0.00 16.67 49.13 28.8612.500 12.628 84.244 1.28 10.00 15.00 1.46 0.00 0.00 0.00 0.00 2.56 4.00 12.87筋带号锚固抗拔材料抗拉计算采用有效锚固滑面角切向抗法向抗力(kN) 力(kN) 值长度(m) 度(度) 力(kN) 力(kN)---------------------------------------------------------------------------1 0.000 0.000 抗拉力0.000 0.000 0.000 0.0002 120.000 200.000 抗拔力 6.000 62.608 55.209 106.5463 120.000 200.000 抗拔力 6.000 89.978 0.046 120.000总的下滑力= 264.490(kN)总的抗滑力= 234.270(kN)土体部分下滑力= 264.490(kN)土体部分抗滑力= 179.015(kN)筋带在滑弧切向产生的抗滑力= 55.255(kN)筋带在滑弧法向产生的抗滑力= 0.000(kN)----------------------------------------------------------------------采用土钉（墙）支护设计项目: 超级土钉3 ----------------------------------------------------------------------[ 设计简图]----------------------------------------------------------------------[ 设计条件]----------------------------------------------------------------------[ 基本参数]所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99基坑深度：10.000(m)基坑内地下水深度：10.000(m)基坑外地下水深度： 2.000(m)基坑侧壁重要性系数： 1.000土钉荷载分项系数： 1.250土钉抗拉抗力分项系数： 1.300整体滑动分项系数： 1.300[ 坡线参数]坡线段数1序号水平投影(m) 竖向投影(m) 倾角(°)1 5.000 10.000 63.4[ 土层参数]土层层数2序号土类型土层厚容重饱和容重粘聚力内摩擦角钉土摩阻力锚杆土摩阻力水土泊松比变形模量(m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa)1 素填土 6.000 18.0 8.0 10.0 15.0 80.0 120.0 合算0.250 7.0002 素填土9.000 17.0 7.0 20.0 20.0 80.0 120.0 合算0.250 7.000[ 超载参数]超载数1序号超载类型超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式长度(m) 1 局部均布20.000 0.000 5.000 0.000 条形[ 土钉参数]土钉道数10序号水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm)1 1.000 1.000 15.0 802 1.000 1.000 15.0 803 1.000 1.000 15.0 804 1.000 1.000 15.0 805 1.000 1.000 15.0 806 1.000 1.000 15.0 807 1.000 1.000 15.0 808 1.000 1.000 15.0 809 1.000 1.000 15.0 8010 1.000 1.000 15.0 80[ 花管参数]基坑内侧花管排数0基坑内侧花管排数0[ 锚杆参数]锚杆道数0[ 坑内土不加固]施工过程中局部抗拉满足系数: 1.000施工过程中内部稳定满足系数: 1.000 [ 内部稳定设计条件]考虑地下水作用的计算方法：总应力法土钉拉力在滑面上产生的阻力的折减系数：0.500圆弧滑动坡底截止深度(m)：0.000(m)圆弧滑动坡底滑面步长(m)： 1.000(m) ----------------------------------------------------------------------[ 设计结果]----------------------------------------------------------------------[ 局部抗拉设计结果]工况开挖深度破裂角土钉号设计长度最大长度(工况) 拉力标准值拉力设计值(m) (度) (m) (m) Tjk(kN) Tj(kN)1 1.200 39.2 02 2.200 39.2 1 1.327 1.327( 2) 8.0 10.03 3.200 39.2 1 1.481 1.481( 3) 2.9 3.72 1.306 1.306( 3) 7.8 9.74 4.200 39.2 1 2.046 2.046( 4) 2.9 3.72 1.871 1.871( 4) 7.8 9.73 1.510 1.510( 4) 10.3 12.95 5.200 39.2 1 2.611 2.611( 5) 2.9 3.72 2.437 2.437( 5) 7.8 9.73 2.075 2.075( 5) 10.3 12.94 1.690 1.690( 5) 12.5 15.66 6.200 39.3 1 3.164 3.164( 6) 2.9 3.72 2.991 2.991( 6) 7.7 9.73 2.631 2.631( 6) 10.3 12.84 2.247 2.247( 6) 12.5 15.65 1.872 1.872( 6) 14.8 18.52 3.496 3.496( 7) 7.7 9.63 3.143 3.143( 7) 10.1 12.74 2.768 2.768( 7) 12.3 15.45 2.399 2.399( 7) 14.6 18.36 1.567 1.567( 7) 11.2 14.08 8.200 39.9 1 4.163 4.163( 8) 2.9 3.62 3.998 3.998( 8) 7.6 9.53 3.651 3.651( 8) 10.0 12.64 3.281 3.281( 8) 12.2 15.35 2.919 2.919( 8) 14.5 18.16 2.096 2.096( 8) 11.1 13.87 1.237 1.237( 8) 7.2 9.0 9 9.200 40.1 1 4.661 4.661( 9) 2.8 3.62 4.499 4.499( 9) 7.5 9.43 4.156 4.156( 9) 10.0 12.54 3.791 3.791( 9) 12.1 15.25 3.433 3.433( 9) 14.4 18.06 2.618 2.618( 9) 11.0 13.77 1.767 1.767( 9) 7.1 8.910 10.000 40.2 1 5.058 5.058(10) 2.8 3.52 4.899 4.899(10) 7.5 9.43 4.559 4.559(10) 9.9 12.44 4.196 4.196(10) 12.1 15.15 3.841 3.841(10) 14.3 17.96 3.031 3.031(10) 10.9 13.77 2.185 2.185(10) 7.1 8.98 1.788 1.788(10) 8.8 11.19 1.393 1.393(10) 10.6 13.2 11 10.000 40.2 1 5.058 5.058(10) 2.8 3.52 4.899 4.899(10) 7.5 9.43 4.559 4.559(10) 9.9 12.44 4.196 4.196(10) 12.1 15.15 3.841 3.841(10) 14.3 17.96 3.031 3.031(10) 10.9 13.77 2.185 2.185(10) 7.1 8.98 1.788 1.788(10) 8.8 11.19 1.393 1.393(10) 10.6 13.210 0.482 0.482(11) 6.0 7.4[ 内部稳定设计结果]工况号安全系数圆心坐标x(m) 圆心坐标y(m) 半径(m) 土钉号土钉长度1 1.358 3.906 11.890 3.1292 2.081 2.772 12.484 4.8181 5.0583 2.017 1.842 12.848 6.2451 5.0582 4.8994 1.832 0.808 13.367 7.8511 5.0582 4.8993 4.5595 1.619 -0.321 14.002 9.5961 5.0582 4.8993 4.5594 4.1966 1.632 -1.050 13.050 9.5501 5.0583 4.5594 4.1965 3.841 7 1.956 -1.008 13.008 9.4961 5.0582 4.8993 4.5594 4.1965 3.8416 3.031 8 1.962 -1.088 13.088 9.5991 5.0582 4.8993 4.5594 4.1965 3.8416 3.0317 2.185 9 1.964 -1.115 13.115 9.6332 4.8993 4.5594 4.1965 3.8416 3.0317 2.1858 1.788 10 1.962 -1.081 13.081 9.5901 5.0582 4.8993 4.5594 4.1965 3.8416 3.0317 2.1858 1.7889 1.393 11 1.962 -1.081 13.081 9.5901 5.0583 4.5594 4.1965 3.8416 3.0317 2.1858 1.7889 1.39310 0.482[ 土钉选筋计算结果]土钉号土钉拉力(抗拉) 土钉拉力(稳定) 计算钢筋面积配筋配筋面积1 10.0 76.3 254.4 1D18 254.52 9.7 71.3 237.8 1D18 254.53 12.9 63.5 211.7 1D18 254.54 15.6 55.8 186.0 1D16 201.15 18.5 54.6 181.9 1D16 201.16 14.0 60.9 203.2 1D18 254.57 9.0 7.6 39.0 1D12 113.18 11.1 2.1 48.1 1D12 113.19 13.2 0.0 57.4 1D12 113.110 7.4 0.0 32.3 1D12 113.1[ 喷射混凝土面层计算][ 计算参数]厚度：100(mm)混凝土强度等级: C30配筋计算as: 15(mm)水平配筋: d8@150竖向配筋: d8@150配筋计算as: 15荷载分项系数: 1.200[ 计算结果]编号深度范围荷载值(kPa) 轴向M(kN.m) As(mm^2) 实配As(mm^2) 1 0.00~ 1.00 1.7 x 0.064 306.4(构造) 335.1y 0.064 306.4(构造) 335.12 1.00~ 2.00 11.6 x 0.425 306.4(构造) 335.1y 0.425 306.4(构造) 335.13 2.00~ 3.00 19.3 x 0.710 306.4(构造) 335.1y 0.710 306.4(构造) 335.1 4 3.00~ 4.00 23.8 x 0.877 306.4(构造) 335.1y 0.877 306.4(构造) 335.1 5 4.00~ 5.00 28.6 x 1.052 306.4(构造) 335.1y 1.052 306.4(构造) 335.1 6 5.00~ 6.00 33.5 x 1.234 306.4(构造) 335.1y 1.234 306.4(构造) 335.1 7 6.00~ 7.00 13.6 x 0.500 306.4(构造) 335.1y 0.500 306.4(构造) 335.1 8 7.00~ 8.00 17.3 x 0.636 306.4(构造) 335.1y 0.636 306.4(构造) 335.1 9 8.00~ 9.00 21.1 x 0.775 306.4(构造) 335.1y 0.775 306.4(构造) 335.1 10 9.00~10.00 24.9 x 0.915 306.4(构造) 335.1y 0.915 306.4(构造) 335.1 11 10.00~10.00 0.0 x 0.000 306.4(构造) 335.1y 0.000 306.4(构造) 335.1 [ 外部稳定计算参数]所依据的规程：《建筑地基基础设计规范》(GB50007-2002)土钉墙计算宽度: 15.000(m)墙后地面的倾角: 0.0(度)墙背倾角: 120.0(度)土与墙背的摩擦角: 10.0(度)土与墙底的摩擦系数: 0.300墙趾距坡脚的距离: 0.000(m)墙底地基承载力: 400.0(kPa)抗水平滑动安全系数： 1.300抗倾覆安全系数： 1.600[ 外部稳定计算结果]重力: 259.5(kN)重心坐标: ( 15.759, 15.332）超载: 100.0(kN)超载作用点x坐标: 7.500(m)土压力: -257.5(kPa)土压力作用点y坐标: 3.400(m)基底平均压力设计值21.0(kPa) < 400.0基底边缘最大压力设计值67.1(kPa) < 1.2*400.0抗滑安全系数: 1.720 > 1.300抗倾覆安全系数: 211.699 > 1.600二、地基处理设计某商住楼拟采用独立柱基础，单柱荷载为P=500kN。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
岩土工程软件应用实训习题一、边坡稳定性分析计算 (2)设计支护锚杆。
(3)采用土钉（墙）支护设计项目: 超级土钉 3 (8)二、地基处理设计 (22)三、挡土墙设计 (26)四、基坑降水设计 (34)五、岩土工程勘察(操作系统为Windows XP，其它系统无法显示出图件) (44)1、工程概况 (44)2、场地工程地质条件及水文地质条件 (45)2.1、场地工程地质条件 (45)2.1.1、场地地形地貌 (45)2.1.2、场地各岩土层工程地质特征 (45)2.2 水文地质条件 (47)地下水类型及特征 (47)一、 边坡稳定性分析计算。
边坡见图1，求其稳定系数。
x o5912155图1边坡若采用相同锚杆支护，锚杆的材料参数为：抗剪强度200MP a ，抗拉强度200MP a ，与土体粘结力50kP a 。
试设计支护锚杆。
若采用土钉（墙）支护，试设计该土钉支护。
------------------------------------------------------------------------设计支护锚杆。
计算项目：等厚土层土坡稳定计算 1------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数 3坡面线号水平投影(m) 竖直投影(m) 超载数1 5.000 0.000 02 5.000 10.000 03 10.000 0.000 1超载1 距离0.010(m) 宽5.000(m) 荷载(20.00--20.00kPa) 270.00(度)[土层信息]上部土层数 2层号层厚重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板? 强度增十字板羲? 强度增长系全孔压(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值系数1 4.000 17.000 20.000 10.000 15.000 10.00025.000 --- --- --- --- ---2 6.000 18.000 20.000 10.000 15.000 10.00025.000 --- --- --- --- ---下部土层数 1层号层厚重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板? 强度增十字板羲? 强度增长系全孔压(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值系数1 5.000 17.000 20.000 10.000 20.000 10.00025.000 --- --- --- --- ---[水面信息]采用总应力法不考虑渗透力作用不考虑边坡外侧静水压力水面线段数 2 水面线起始点坐标: (0.000,0.000)水面线号水平投影(m) 竖直投影(m)1 5.000 0.0002 15.000 8.000[筋带信息]采用锚杆锚杆道数: 3筋带力调整系数: 1.000筋带号距地面水平间距总长度倾角材料抗拉锚固段锚固段粘结强法向力发高度(m) (m) (m) (度) 力(kN) 长度(m) 周长(m) 度(kPa) 挥系数1 3.00 1.00 12.00 15.00 200.00 6.00 0.40 50.00 0.002 6.00 1.00 12.00 15.00 200.00 6.00 0.40 50.00 0.003 9.00 1.00 12.00 15.00 200.00 6.00 0.40 50.00 0.00[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: 自动搜索最危险滑裂面条分法的土条宽度: 1.000(m)搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------最不利滑动面:滑动圆心 = (5.480,10.080)(m)滑动半径 = 7.148(m)滑动安全系数 = 0.886起始x 终止x ? li Ci 謎条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)--------------------------------------------------------------------------------------------------------------------6.5037.000 10.251 0.51 10.00 15.00 3.83 0.00 0.00 0.00 0.00 0.00 0.68 6.067.000 7.746 15.381 0.77 10.00 15.00 20.21 0.00 0.00 0.00 0.00 0.00 5.36 12.977.746 8.493 21.706 0.80 10.00 15.00 37.08 0.00 0.000.00 0.00 0.00 13.71 17.278.493 9.239 28.328 0.85 10.00 15.00 52.70 0.00 0.00 0.00 0.00 0.00 25.00 20.919.239 10.000 35.475 0.93 10.00 15.00 68.03 0.00 0.00 0.00 0.00 0.00 39.48 24.1910.000 10.833 43.858 1.16 10.00 15.00 75.86 0.00 0.00 0.00 0.00 16.47 63.97 29.4110.833 11.667 54.216 1.43 10.00 15.00 61.19 0.00 0.00 0.00 0.00 16.67 63.16 26.4711.667 12.500 69.533 2.39 10.00 15.00 35.77 0.00 0.00 0.00 0.00 16.67 49.13 28.8612.500 12.628 84.244 1.28 10.00 15.00 1.46 0.00 0.00 0.00 0.00 2.56 4.00 12.87筋带号锚固抗拔材料抗拉计算采用有效锚固滑面角切向抗法向抗力(kN) 力(kN) 值长度(m) 度(度) 力(kN) 力(kN) ---------------------------------------------------------------------------1 0.000 0.000 抗拉力 0.000 0.000 0.000 0.0002 120.000 200.000 抗拔力 6.000 62.608 55.209 106.5463 120.000 200.000 抗拔力 6.000 89.978 0.046 120.000总的下滑力 = 264.490(kN)总的抗滑力 = 234.270(kN)土体部分下滑力 = 264.490(kN)土体部分抗滑力 = 179.015(kN)筋带在滑弧切向产生的抗滑力 = 55.255(kN)筋带在滑弧法向产生的抗滑力= 0.000(kN)----------------------------------------------------------------------采用土钉（墙）支护设计项目: 超级土钉 3----------------------------------------------------------------------[ 设计简图 ]----------------------------------------------------------------------[ 设计条件 ]----------------------------------------------------------------------[ 基本参数 ]所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-99基坑深度： 10.000(m)基坑内地下水深度： 10.000(m)基坑外地下水深度： 2.000(m)基坑侧壁重要性系数： 1.000土钉荷载分项系数： 1.250土钉抗拉抗力分项系数： 1.300整体滑动分项系数： 1.300[ 坡线参数 ]坡线段数 1序号水平投影(m) 竖向投影(m) 倾角(°)1 5.000 10.000 63.4[ 土层参数 ]土层层数 2序号土类型土层厚容重饱和容重粘聚力内摩擦角钉土摩阻力锚杆土摩阻力水土泊松比变形模量(m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa)1 素填土 6.000 18.0 8.0 10.0 15.0 80.0 120.0 合算 0.250 7.0002 素填土 9.000 17.0 7.0 20.0 20.0 80.0 120.0 合算 0.250 7.000[ 超载参数 ]超载数 1序号超载类型超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式长度(m)1 局部均布 20.000 0.000 5.000 0.000 条形[ 土钉参数 ]土钉道数 10序号水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm)1 1.000 1.000 15.0 802 1.000 1.000 15.0 803 1.000 1.000 15.0 804 1.000 1.000 15.0 805 1.000 1.000 15.0 806 1.000 1.000 15.0 807 1.000 1.000 15.0 808 1.000 1.000 15.0 809 1.000 1.000 15.0 8010 1.000 1.000 15.0 80[ 花管参数 ]基坑内侧花管排数 0基坑内侧花管排数 0[ 锚杆参数 ]锚杆道数 0[ 坑内土不加固 ]施工过程中局部抗拉满足系数: 1.000施工过程中内部稳定满足系数: 1.000[ 内部稳定设计条件 ]考虑地下水作用的计算方法：总应力法土钉拉力在滑面上产生的阻力的折减系数： 0.500圆弧滑动坡底截止深度(m)： 0.000(m)圆弧滑动坡底滑面步长(m)： 1.000(m)----------------------------------------------------------------------[ 设计结果 ]----------------------------------------------------------------------[ 局部抗拉设计结果 ]工况开挖深度破裂角土钉号设计长度最大长度(工况) 拉力标准值拉力设计值(m) (度) (m) (m) Tjk(kN) Tj(kN)1 1.200 39.2 02 2.200 39.2 1 1.327 1.327( 2) 8.0 10.03 3.200 39.2 1 1.481 1.481( 3) 2.9 3.72 1.306 1.306( 3) 7.8 9.74 4.200 39.2 1 2.046 2.046( 4) 2.9 3.72 1.871 1.871( 4) 7.8 9.73 1.510 1.510( 4) 10.3 12.95 5.200 39.2 1 2.611 2.611( 5) 2.9 3.72 2.437 2.437( 5) 7.8 9.73 2.075 2.075( 5) 10.3 12.94 1.690 1.690( 5) 12.5 15.66 6.200 39.3 1 3.164 3.164( 6) 2.9 3.72 2.991 2.991( 6) 7.7 9.73 2.631 2.631( 6) 10.3 12.84 2.247 2.247( 6) 12.5 15.65 1.872 1.872( 6) 14.8 18.57 7.200 39.6 1 3.664 3.664( 7) 2.9 3.62 3.496 3.496( 7) 7.7 9.64 2.768 2.768( 7) 12.3 15.45 2.399 2.399( 7) 14.6 18.36 1.567 1.567( 7) 11.2 14.08 8.200 39.9 1 4.163 4.163( 8) 2.9 3.62 3.998 3.998( 8) 7.6 9.53 3.651 3.651( 8) 10.0 12.64 3.281 3.281( 8) 12.2 15.35 2.919 2.919( 8) 14.5 18.16 2.096 2.096( 8) 11.1 13.87 1.237 1.237( 8) 7.2 9.0 9 9.200 40.1 1 4.661 4.661( 9) 2.8 3.62 4.499 4.499( 9) 7.5 9.43 4.156 4.156( 9) 10.0 12.54 3.791 3.791( 9) 12.1 15.25 3.433 3.433( 9) 14.4 18.06 2.618 2.618( 9) 11.0 13.77 1.767 1.767( 9) 7.1 8.98 1.366 1.366( 9) 8.9 11.1 10 10.000 40.2 1 5.058 5.058(10) 2.8 3.52 4.899 4.899(10) 7.5 9.43 4.559 4.559(10) 9.9 12.45 3.841 3.841(10) 14.3 17.96 3.031 3.031(10) 10.9 13.77 2.185 2.185(10) 7.1 8.98 1.788 1.788(10) 8.8 11.19 1.393 1.393(10) 10.6 13.2 11 10.000 40.2 1 5.058 5.058(10) 2.8 3.52 4.899 4.899(10) 7.5 9.43 4.559 4.559(10) 9.9 12.44 4.196 4.196(10) 12.1 15.15 3.841 3.841(10) 14.3 17.96 3.031 3.031(10) 10.9 13.77 2.185 2.185(10) 7.1 8.98 1.788 1.788(10) 8.8 11.19 1.393 1.393(10) 10.6 13.210 0.482 0.482(11) 6.0 7.4 [ 内部稳定设计结果 ]工况号安全系数圆心坐标x(m) 圆心坐标y(m) 半径(m) 土钉号土钉长度1 1.358 3.906 11.890 3.1292 2.081 2.772 12.484 4.8181 5.0583 2.017 1.842 12.848 6.2451 5.0582 4.899 4 1.832 0.808 13.367 7.8511 5.0582 4.8993 4.559 5 1.619 -0.321 14.002 9.5961 5.0582 4.8993 4.5594 4.196 6 1.632 -1.050 13.050 9.5501 5.0582 4.8993 4.5594 4.1965 3.841 7 1.956 -1.008 13.008 9.4961 5.0582 4.8993 4.5595 3.8416 3.031 8 1.962 -1.088 13.088 9.5991 5.0582 4.8993 4.5594 4.1965 3.8416 3.0317 2.185 9 1.964 -1.115 13.115 9.6331 5.0582 4.8993 4.5594 4.1965 3.8416 3.0317 2.1858 1.788 10 1.962 -1.081 13.081 9.5901 5.0583 4.5594 4.1965 3.8416 3.0317 2.1858 1.7889 1.393 11 1.962 -1.081 13.081 9.5901 5.0582 4.8993 4.5594 4.1965 3.8416 3.0317 2.1858 1.7889 1.39310 0.482 [ 土钉选筋计算结果 ]土钉号土钉拉力(抗拉) 土钉拉力(稳定) 计算钢筋面积配筋配筋面积1 10.0 76.3 254.4 1D18 254.52 9.7 71.3 237.8 1D18 254.53 12.9 63.5 211.7 1D18 254.54 15.6 55.8 186.0 1D16 201.15 18.5 54.6 181.9 1D16 201.16 14.0 60.9 203.2 1D18 254.57 9.0 7.6 39.0 1D12 113.18 11.1 2.1 48.1 1D12 113.19 13.2 0.0 57.4 1D12 113.110 7.4 0.0 32.3 1D12 113.1 [ 喷射混凝土面层计算 ][ 计算参数 ]厚度： 100(mm)混凝土强度等级: C30配筋计算as: 15(mm)水平配筋: d8@150竖向配筋: d8@150配筋计算as: 15荷载分项系数: 1.200[ 计算结果 ]编号深度范围荷载值(kPa) 轴向 M(kN.m) As(mm^2) 实配As(mm^2) 1 0.00~ 1.00 1.7 x 0.064 306.4(构造) 335.1y 0.064 306.4(构造) 335.12 1.00~ 2.00 11.6 x 0.425 306.4(构造) 335.1y 0.425 306.4(构造) 335.13 2.00~ 3.00 19.3 x 0.710 306.4(构造) 335.1y 0.710 306.4(构造) 335.14 3.00~ 4.00 23.8 x 0.877 306.4(构造) 335.1y 0.877 306.4(构造) 335.15 4.00~ 5.00 28.6 x 1.052 306.4(构造) 335.1y 1.052 306.4(构造) 335.16 5.00~ 6.00 33.5 x 1.234 306.4(构造) 335.1y 1.234 306.4(构造) 335.17 6.00~ 7.00 13.6 x 0.500 306.4(构造) 335.1y 0.500 306.4(构造) 335.18 7.00~ 8.00 17.3 x 0.636 306.4(构造) 335.1y 0.636 306.4(构造) 335.19 8.00~ 9.00 21.1 x 0.775 306.4(构造) 335.1y 0.775 306.4(构造) 335.110 9.00~10.00 24.9 x 0.915 306.4(构造) 335.1y 0.915 306.4(构造) 335.111 10.00~10.00 0.0 x 0.000 306.4(构造) 335.1 y 0.000 306.4(构造) 335.1 [ 外部稳定计算参数 ]所依据的规程：《建筑地基基础设计规范》(GB50007-2002)土钉墙计算宽度: 15.000(m)墙后地面的倾角: 0.0(度)墙背倾角: 120.0(度)土与墙背的摩擦角: 10.0(度)土与墙底的摩擦系数: 0.300墙趾距坡脚的距离: 0.000(m)墙底地基承载力: 400.0(kPa)抗水平滑动安全系数： 1.300抗倾覆安全系数： 1.600[ 外部稳定计算结果 ]重力: 259.5(kN)重心坐标: ( 15.759, 15.332）超载: 100.0(kN)超载作用点x坐标: 7.500(m)土压力: -257.5(kPa)土压力作用点y坐标: 3.400(m)基底平均压力设计值 21.0(kPa) < 400.0基底边缘最大压力设计值 67.1(kPa) < 1.2*400.0抗滑安全系数: 1.720 > 1.300抗倾覆安全系数: 211.699 > 1.600二、地基处理设计某商住楼拟采用独立柱基础，单柱荷载为P=500kN。
