综合布线第1章综合布线系统概述
THANKS FOR WATCHING
感谢您的观看
解决策略与建议
持续更新技术
及时关注网络技术的最新发展，不断升级和更新 综合布线系统，以满足新的传输需求。
优化成本投入
合理规划资金和人力成本投入，实现综合布线系 统的可持续发展。
ABCD
提高施工技术
加强施工技术培训和质量管控，提高施工质量和 数据传输稳定性。
统一管理平台
建立统一的管理平台，实现综合布线系统的集中 管理和维护，提高管理效率。
高成本
传统布线系统需要大量的 线缆、管道和设备，成本 较高。
综合布线系统的发展阶段
模拟通信阶段
01
此阶段主要采用模拟信号传输方式，如电话线路，但传输速率
和稳定性较差。
数字通信阶段
02
随着数字技术的兴起，光纤和双绞线等数字传输介质开始广泛
应用。
智能布线阶段
03
为了满足日益复杂的网络需求，出现了智能布线系统，可以实
可管理性
系统应易于管理和维护，以便 快速定位和解决问题。
标准与规范
TIA/EIA-568-B
商业建筑通信布线标准，定义了通信布线的 性能要求和连接硬件接口标准。
IEEE 802.3
以太网标准，定义了以太网的技术规范和连 接硬件接口标准。
ISO/IEC 11801
信息技术-用户房屋的通用布线标准，为建 筑物内通信布线规定了标准和规范。
现自动化的线缆管理、故障排查和远程监控。
综合布线系统的未来趋势
更高传输速率
随着技术的发展，综合布 线系统的传输速率将进一 步提高，以满足更高带宽 的需求。
无线与有线融合
无线通信技术将与综合布 线系统进一步融合，实现 无线与有线的无缝连接。
单元1-认识综合布线-3-5
单元一
认识综合布线
2007年4月6日发布的中华人民共和国建设部公告第619号明确规定，GB 50311-2007
《综合布线系统工程设计规范》国家标准第7.0.9条为强制性条文，必须严格执行。第7.0.9
条内容为“当电缆从建筑物外面进入建筑物时，应选用适配的信号线路浪涌保护器，信号 浪涌保护器应符合设计要求”。电缆配置浪涌保护器目的是防止雷电通过室外电缆线路进 入建筑物内部，击穿或者损坏网络系统设备。图1-20为适合超五类系统实用的浪涌保护器 照片。
布线到二层管理间和三层管理间。
单元一
2）原理
认识综合布线
图1-15为设备间子系统原理图，从图中看到，建筑物设备间配线设备BD通过电缆向下
连接建筑物各个楼层的管理间配线架FD1、FD2、FD3，向上连接建筑群汇聚层交换机。
图1-15 设备间子系统原理图 综合布线系统设备间的位置设计非常重要，因为各个楼层管理间信息只有通过设备间才 能与外界连接和信息交换，也就是全楼信息的出口和入口部位。如果设备间出现故障，将会 影响全楼信息交流。设备间设计时一般应该预留一定的缆线做冗余信道，这一点对于综合布 线系统的可扩展性和可靠性来说是十分重要的。
单元一
2. 水平子系统
认识综合布线
图1-5 水平子系统组成和应用案例图 上图中，一层11-17号房间的水平缆线采用地面暗埋管布线，二层21-27号房间的水平 缆线采用楼道桥架和墙面暗埋管布线，三层31-37号房间的水平缆线采用吊顶布线。
单元一
1）概念
认识综合布线
水平子系统一般由工作区信息插座模块、水平缆线、配线架等组成。实现工作区信息 插座和管理间子系统的连接，包括所有缆线和连接硬件，水平子系统一般使用双绞线电缆，
综合布线系统概述(1)
6
1.1.2 智能建筑的概念
• 智能建筑的主要特征
– 楼宇自动化（Building Automation，BA）
– 通信自动化 （Communication Automation，CA）
– 办公自动化（Office Automation，OA）
– 布线综合化
BA
综合布线
综 合 布 线
SIC
综合布线
14
1.2 综合布线系统概述
• 综合布线系统是由通信电缆、光缆、各种软电缆及 有关连接硬件构成的通用布线系统，能支持多种应 用系统。它既能使语音、数据、图像设备和交换设 备与其他信息管理系统彼此相连，又能使这些设备 与外部通信网相连接。
• 在商用建筑布线工程的实施上往往遵循的是结构化 布线系统（Structured Cabling System，SCS）标 准。结构化布线系统的代表产品称为建筑与建筑群 综合布线系统（Premises Distribution System， PDS），通常所说的综合布线系统是指结构化布线 系统
2
智能建筑与综合布线系统概述
1.1 智能建筑 1.2 综合布线系统概述 1.3 综合布线系统的结构和组成 1.4 本章小结 1.5 本章习题
3
1.1 智能建筑
智能建筑或智能大厦是信息时代的必然产物， 以建筑物为平台，兼备信息设施系统、信息化应用 系统、建筑设备管理系统、公共安全系统等，集结 构、系统、服务、管理及其优化组合为一体，向人 们提供安全、高பைடு நூலகம்、便捷、节能、环保、健康的建 筑环境。
9
1.1.3 智能建筑的组成与功能
• 综合布线系统（GCS）
– 由线缆及相关连接硬件组成的信息传输通道，可以传输 数据、语音、影像和图文等多种信息。它是智能建筑中 连接“3A”系统各类信息设备的基础设施，采用积木式结 构、模块化设计、统一的技术标准，完全能满足智能建 筑信息的传输要求
1.1.2 智能建筑的概念
• 智能建筑的主要特征
– 楼宇自动化（Building Automation，BA）
– 通信自动化 （Communication Automation，CA）
– 办公自动化（Office Automation，OA）
– 布线综合化
BA
综合布线
综 合 布 线
SIC
综合布线
14
1.2 综合布线系统概述
• 综合布线系统是由通信电缆、光缆、各种软电缆及 有关连接硬件构成的通用布线系统，能支持多种应 用系统。它既能使语音、数据、图像设备和交换设 备与其他信息管理系统彼此相连，又能使这些设备 与外部通信网相连接。
• 在商用建筑布线工程的实施上往往遵循的是结构化 布线系统（Structured Cabling System，SCS）标 准。结构化布线系统的代表产品称为建筑与建筑群 综合布线系统（Premises Distribution System， PDS），通常所说的综合布线系统是指结构化布线 系统
2
智能建筑与综合布线系统概述
1.1 智能建筑 1.2 综合布线系统概述 1.3 综合布线系统的结构和组成 1.4 本章小结 1.5 本章习题
3
1.1 智能建筑
智能建筑或智能大厦是信息时代的必然产物， 以建筑物为平台，兼备信息设施系统、信息化应用 系统、建筑设备管理系统、公共安全系统等，集结 构、系统、服务、管理及其优化组合为一体，向人 们提供安全、高பைடு நூலகம்、便捷、节能、环保、健康的建 筑环境。
9
1.1.3 智能建筑的组成与功能
• 综合布线系统（GCS）
– 由线缆及相关连接硬件组成的信息传输通道，可以传输 数据、语音、影像和图文等多种信息。它是智能建筑中 连接“3A”系统各类信息设备的基础设施，采用积木式结 构、模块化设计、统一的技术标准，完全能满足智能建 筑信息的传输要求
综合布线最详细的讲解
BClass CClass D等级的概念
2. ISO/IEC IS11801 AM2 1999
• 链路定义应被永久链路和通道的定义 • 对等效远端串扰ELFEXT、综合近端串扰、传输延迟进行
规定
3. ISO/IEC 11801第二版2002
• Cat5/Class D的系统按照Cat5+重新定义 • Cat6/Class E和Cat7/Class F
接入交 换机
南塔26层配线间
6芯室外多模光缆*1
接入交 换机 北塔28层配线间
5类UTP*4
接入交 换机
南塔18层配线间
超5类UTP*4
接入交 换机
北塔20层配线间
5类UTP*4
南塔10层
中心机柜
接入交 换机
南塔7层配线间
超5类UTP*4
12芯室内多模光缆*1
接入交 换机
北塔12层配线间
超5类UTP*5 超5类UTP*6 超5类UTP*5 超5类UTP*7 超5类UTP*6 超5类UTP*7 超5类UTP*7 超5类UTP*6 超5类UTP*9 超5类UTP*4 超5类UTP*4 超5类UTP*6 超5类UTP*6 超5类UTP*4 超5类UTP*6 超5类UTP*6 超5类UTP*5 超5类UTP*5 超5类UTP*6 超5类UTP*6 超5类UTP*7 超5类UTP*4
4.8 图纸设计
• 5类图纸
1、网络拓扑结构图
2、综合布线系统拓扑结构图 3、综合布线管线路由图 4、楼层信息点平面分布图 5、机柜配线架信息点分布图
• 绘图软件简介
1、AUTOCAD 2、Microsoft Office Visio
STARView 网管平台
1、网络拓扑结构图
2. ISO/IEC IS11801 AM2 1999
• 链路定义应被永久链路和通道的定义 • 对等效远端串扰ELFEXT、综合近端串扰、传输延迟进行
规定
3. ISO/IEC 11801第二版2002
• Cat5/Class D的系统按照Cat5+重新定义 • Cat6/Class E和Cat7/Class F
接入交 换机
南塔26层配线间
6芯室外多模光缆*1
接入交 换机 北塔28层配线间
5类UTP*4
接入交 换机
南塔18层配线间
超5类UTP*4
接入交 换机
北塔20层配线间
5类UTP*4
南塔10层
中心机柜
接入交 换机
南塔7层配线间
超5类UTP*4
12芯室内多模光缆*1
接入交 换机
北塔12层配线间
超5类UTP*5 超5类UTP*6 超5类UTP*5 超5类UTP*7 超5类UTP*6 超5类UTP*7 超5类UTP*7 超5类UTP*6 超5类UTP*9 超5类UTP*4 超5类UTP*4 超5类UTP*6 超5类UTP*6 超5类UTP*4 超5类UTP*6 超5类UTP*6 超5类UTP*5 超5类UTP*5 超5类UTP*6 超5类UTP*6 超5类UTP*7 超5类UTP*4
4.8 图纸设计
• 5类图纸
1、网络拓扑结构图
2、综合布线系统拓扑结构图 3、综合布线管线路由图 4、楼层信息点平面分布图 5、机柜配线架信息点分布图
• 绘图软件简介
1、AUTOCAD 2、Microsoft Office Visio
STARView 网管平台
1、网络拓扑结构图
[网络综合布线技术与工程实训教程][孙丽华 (1)[29页]
![[网络综合布线技术与工程实训教程][孙丽华 (1)[29页]](https://img.taocdn.com/s3/m/b51c5cc4f242336c1eb95eee.png)
1.1 综合布线系统的基本概念
美国标准综合 布线系统结构 如图1-1(a)所 示，
我国国家标准 （GB 50311－ 2007版）综合 布线系统结构 如图1-1(b)所 示。
图1-1 综合布线系统
1.1 综合布线系统的基本概念
作为布线系统，国家标准（GB 50311－2007版）划分为 8个部分（7个布线系统部分，1个技术管理部分）：
1.1 综合布线系统的基本概念
4．干线子系统
❖ 干线子系统（Riser Backbone Subsystem）也称垂直干线子 系统和骨干（Riser Backbone）子系统。干线子系统由设备 间至电信间的干线电缆和光缆、安装在设备间的建筑物配线 设备（BD）及设备缆线和跳线组成。
❖ 干线子系统还包括： （1）干线或远程通信（卫星）接线间、设备间之间的竖向或
7．进线间
❖ 进线间是建筑物外部通信和信息管线的入口部位，并可作为 入口设施和建筑群配线设备的安装场地。
8．管理
1.1 综合布线系统的基本概念
❖ 对工作区、电信间、设备间、进线间的配线设备、缆线、信 息插座模块等设施按一定的模式进行标识和记录。如建筑物 名称、建筑物位置、区号、起始点和功能等标志。综合布线 系统使用了三种标记：电缆标记、场标记和插入标记。其中 插入标记最常用。这些标记通常是硬纸片或其他方式，由安 装人员在需要时取下来使用。
用传输性能指标标准。
1.2 综合布线系统标准及设计等级
这些标准支持下列计算机网络标准： （1）IEE802.3 总线局域网络标准； （2）IEE802.5环形局域网络标准； （3）FDDI 光纤分布数据接口高速网络标准； （4）CDDI 铜线分布数据接口高速网络标准； （5）ATM 异步传输模式。

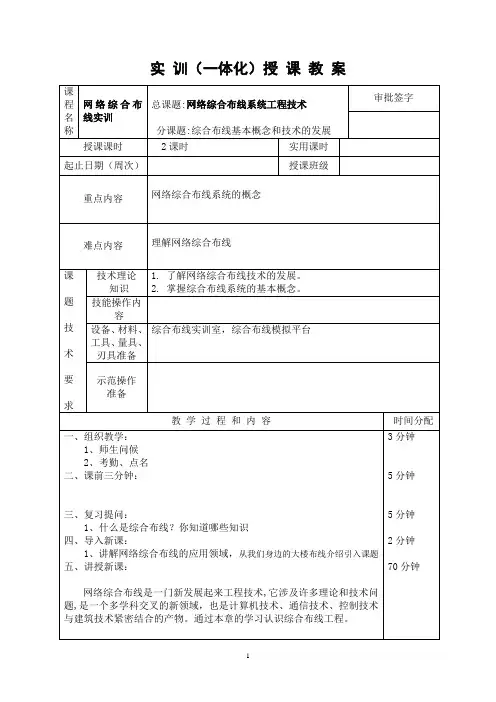

1.1 网络综合布线系统工程技术
实训（一体化）授课教案
课
程
名
称
网络综合布线实训
总课题:网络综合布线系统工程技术
分课题:综合布线基本概念和技术的发展
审批签字
授课课时
2课时
实用课时
起止日期（周次）
授课班级
重点内容
网络综合布线系统的概念
难点内容
理解网络综合布线
课
题
技
术
要
求
技术理论
知识
1. 了解网络综合布线技术的发展。
2. 掌握综合布线系统的基本概念。
四、7类综合布线系统简介
7类标准是一套在100欧姆双绞线上支持最高600MHz带宽传输的布线标准。1997年9月，ISO/IEC确定开始进行7类布线标准的研发。与4类、5类、超5类和6类相比，7类具有更高的传输带宽（至少600MHz）。从7类标准开始，布线历史上出现了“RJ”型和“非RJ”型接口的划分。
“非－RJ型”7类布线技术完全打破了传统的8芯模块化RJ型接口设计，从RJ型接口的限制脱离出来，不仅使7类的传输带宽达到1.2GHz，还开创了全新的1、2、4对的模块化形式，这是一种新型的满足线对和线对
讲解
灵活应用多媒体引导学生进入本门课
讲解
讲解
讲解
教 学 过 程 和 内 容
时间分配
隔离、紧凑、高可靠性、安装便捷的接口形式。
五、讲授新课：
网络综合布线是一门新发展起来工程技术,它涉及许多理论和技术问题,是一个多学科交叉的新领域，也是计算机技术、通信技术、控制技术与建筑技术紧密结合的产物。通过本章的学习认识综合布线工程。
3分钟
5分钟
5分钟
2分钟
70分钟
教 学 过 程 和 内 容
课
程
名
称
网络综合布线实训
总课题:网络综合布线系统工程技术
分课题:综合布线基本概念和技术的发展
审批签字
授课课时
2课时
实用课时
起止日期（周次）
授课班级
重点内容
网络综合布线系统的概念
难点内容
理解网络综合布线
课
题
技
术
要
求
技术理论
知识
1. 了解网络综合布线技术的发展。
2. 掌握综合布线系统的基本概念。
四、7类综合布线系统简介
7类标准是一套在100欧姆双绞线上支持最高600MHz带宽传输的布线标准。1997年9月，ISO/IEC确定开始进行7类布线标准的研发。与4类、5类、超5类和6类相比，7类具有更高的传输带宽（至少600MHz）。从7类标准开始，布线历史上出现了“RJ”型和“非RJ”型接口的划分。
“非－RJ型”7类布线技术完全打破了传统的8芯模块化RJ型接口设计，从RJ型接口的限制脱离出来，不仅使7类的传输带宽达到1.2GHz，还开创了全新的1、2、4对的模块化形式，这是一种新型的满足线对和线对
讲解
灵活应用多媒体引导学生进入本门课
讲解
讲解
讲解
教 学 过 程 和 内 容
时间分配
隔离、紧凑、高可靠性、安装便捷的接口形式。
五、讲授新课：
网络综合布线是一门新发展起来工程技术,它涉及许多理论和技术问题,是一个多学科交叉的新领域，也是计算机技术、通信技术、控制技术与建筑技术紧密结合的产物。通过本章的学习认识综合布线工程。
3分钟
5分钟
5分钟
2分钟
70分钟
教 学 过 程 和 内 容
综合布线系统知识讲解图文
去其它IDF
六类常用综合布线拓扑图
110/RJ45跳线
LC/ST万兆光跳线
ST光纤总配线箱
☞ 综合布线系统的基本概念 ☞ 综合布线系统的基本结构和组成 ☞ 在设计中的常见问题 ☞ 综合布线清单数量如何配置 ☞ 常见的专用名词解释
内容介绍
在设计中的常见问题：
90米链路长度的测试？ 各类光纤选择？
系统分级与组成：
系统分级与组成
综合布线系统信道应由最长90m水平缆线、最长10m的跳线和设备缆线及最多4个连接器件组成，永久链路则由90m水平缆线及3个连接器件组成。
系统组成：
主要包含6个子系统 工作区子系统 水平子系统 管理子系统（即楼层配线间系统） 垂直主干子系统 设备间子系统（即中心机房） 建筑群连接子系统
综合布线系统知识讲解图文
内容介绍
☞ 综合布线系统的基本概念 ☞ 综合布线系统的基本结构和组成 ☞ 在设计中的常见问题 ☞ 综合布线清单数量如何计算
综合布线系统是什么？
综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。 综合布线系统是建筑物或建筑群内的传输网络，使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。 我个人的理解：线缆的综合 - 在大楼或园区内，利用双绞线、大对数电缆、光缆、接插件组成的传输连接平台。 数据的综合 - 用于传输电话、计算机、会议、监控图像等信息。
工作区子系统的设计
每层楼面积为1200平方米，实际可用面积约为1000平方米，合计信息点和语音点各100个。 工作区子系统由各个办公区域构成，其中均为六类配置，可支持2.4Gbps的数据网络通讯及多媒体通信，包括网络应用及话音通信。 数据线使用原装（或加工）跳线100条
第1-2课 综合布线系统概述
4.在传输视频信号中的应用 （1）使用适配器，传送模拟基带视频信号和600欧姆电缆传送音频信号（2根） （不允许通过两条指定的音频信号线传送其他信号）
双绞电缆类别 三类 （传送彩色信号）距离/m 365 （传送黑白信号）距离/m 670
五类
457
762
1.3 综合布线系统在网络和通信上的应用
（2）使用适配器，以75欧姆电缆传送RGB三基色视频信号（3根）
不允许通过三根指定的RGB视频接线中任意接线传输组合基本视频信号
双绞电缆类别
三类 五类
距 离/m
100 152
习题
1.简述传统的网络工程布线系统存在的问题及解决方法
2.简述综合布线系统的基本概念
3.综合布线与传统网络工程布线相比有哪些优点？
1.3 综合布线系统在网络和通信上的应用
ቤተ መጻሕፍቲ ባይዱ
1. 以太网（IEEE 802.3）中的应用
综合布线支持：星型局域网（100BASE-T、100BASE-TX、100BASE-FX）
网络传输速率为10/100/1000Mbps，支持1024个终端，直径0.5mm铜芯。 标准传输距离为：100米
2.令牌网（IEEE 802.5）中的应用 采用直径0.5mm铜芯双绞线，单个令牌网支持250个工作站，16个集线器/交换
Class is over
传统布线系统 电话使用专用电话线 电脑及网络使用同轴电缆 电脑电话线不能共同 各种不同电脑及网络用不同的电 缆并使用不同的结构，线路无法 共用也无法通用 电脑和电话之插座不能互用 移动电话和电脑时必须要重新布 线
不同电脑 系统的处 理方式
标准化问 题
无国际标准可遵循
