89s52上机指导书
89s52上机指导书
一、单片机的历史1.1 单片机的由来：从1971年微型计算机问世以来，由于实际应用的需要，微型计算机向两个不同的方向发展：一个是向高速度、大容量、高性能的高档微机方向发展；而另一个则是向稳定可靠、体积小和价格廉的单片机方向发展。
但两者在原理和技术上是紧密联系的。
1.2单片机的名称：单片机因将其主要组成部分集成在一个芯片上而得名，具体说就是把中央处理器CPU，随机存储器RAM，只读存储器ROM、中断系统、定时器／计数器以及I/O接口电路等主要微型机部件，集成在一块芯片上。
虽然单片机只是一个芯片，但从组成和功能上看，它已具备有了计算机系统的属性，为此称它为单片微型计算机SCMC，简称单片机。
1.3 单片机的发展1971年微处理器的研制成功，不久后就出现了单片的微型计算机即单片机，最早的单片机是一位的。
现在已经发展到32位。
1976年INTEL公司推出了8位的MCS—48系列单片机，它以体积小、控制功能全、价格低廉等特点受到广泛的应用和好评。
其后，在MCS—48成功的刺激下，许多半导体芯片商研制自己的产品。
到80年代末，世界各地已经相继研制大约50多个系列300多个品种的单片机产品。
其中Motorola公司的6801、6802，Zilog 公司的Z-8系列，Rockwell公司的6501、6502等。
从开始的一位机到现在的32位，单片机以惊人的速度向前发展。
1.4单片机的应用领域单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴：1.在智能仪器仪表上的应用。
单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，结合不同类型的传感器，可实现诸如电压、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。
2.在工业控制中的应用。
单片机可以构成形式多样的控制系统、数据采集系统。
3.在家用电器中的应用。
89S52+TEA5767+数码管的FM收音机(程序部分)

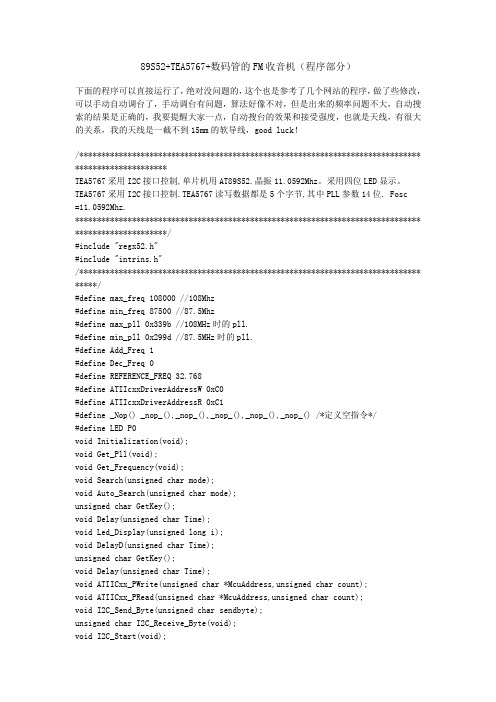

89S52+TEA5767+数码管的FM收音机（程序部分）下面的程序可以直接运行了，绝对没问题的，这个也是参考了几个网站的程序，做了些修改，可以手动自动调台了，手动调台有问题，算法好像不对，但是出来的频率问题不大，自动搜索的结果是正确的，我要提醒大家一点，自动搜台的效果和接受强度，也就是天线，有很大的关系，我的天线是一截不到15mm的软导线，good luck！/****************************************************************************** *********************TEA5767采用I2C接口控制,单片机用AT89S52.晶振11.0592Mhz。
采用四位LED显示。
TEA5767采用I2C接口控制.TEA5767读写数据都是5个字节,其中PLL参数14位. Fosc=11.0592Mhz.******************************************************************************* *********************/#include "regx52.h"#include "intrins.h"/****************************************************************************** *****/#define max_freq 108000 //108Mhz#define min_freq 87500 //87.5Mhz#define max_pll 0x339b //108MHz时的pll.#define min_pll 0x299d //87.5MHz时的pll.#define Add_Freq 1#define Dec_Freq 0#define REFERENCE_FREQ 32.768#define ATIIcxxDriverAddressW 0xC0#define ATIIcxxDriverAddressR 0xC1#define _Nop() _nop_(),_nop_(),_nop_(),_nop_(),_nop_() /*定义空指令*/#define LED P0void Initialization(void);void Get_Pll(void);void Get_Frequency(void);void Search(unsigned char mode);void Auto_Search(unsigned char mode);unsigned char GetKey();void Delay(unsigned char Time);void Led_Display(unsigned long i);void DelayD(unsigned char Time);unsigned char GetKey();void Delay(unsigned char Time);void ATIICxx_PWrite(unsigned char *McuAddress,unsigned char count);void ATIICxx_PRead(unsigned char *McuAddress,unsigned char count);void I2C_Send_Byte(unsigned char sendbyte);unsigned char I2C_Receive_Byte(void);void I2C_Start(void);void I2C_Stop(void);void I2C_Ack(void);void I2C_Noack(void);/*********************************************************************//* IIC读写程序芯片型号*/sbit I2C_SCK=P3^0; /*实时时钟时钟线引脚 */sbit I2C_SDA=P3^1; /*实时时钟数据线引脚 */sbit k1=P1^7;sbit k2=P1^6;sbit k3=P1^5;sbit k4=P1^4;/*********************************************************************//************************************************************************/sbit ge=P2^3;sbit shi=P2^2;sbit bai=P2^1;sbit qan=P2^0;unsigned char tab[]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//共阳//0, 1, 2 3 4 5 6 7 8 9/************************************************************************/ unsigned char radio_write_data[5]={0x2d,0x56,0x20,0x11,0x00}; //初始化写入TEA5767的数据(FM89.8Mhz)unsigned char radio_read_data[5];unsigned int Pll_Data;unsigned long Frequency_Data;/****************************************************************************** *****/void Initialization(void){TMOD = 0x11;TH0 = 0x5d;TL0 = 0x3d;TR0 = 0; //25msTH1 = 0x5d;TL1 = 0x3d;TR1 = 0; //25msT2CON = 0x30;T2MOD = 0x00;RCAP2H = 0xFE;TH2 = RCAP2H;RCAP2L = 0xFB;TL2 = RCAP2L;TR2 = 0; //2400bpsPCON = 0x00;SCON = 0xD0;IP = 0x14;EX0 = 1;IT0 = 1;ET0 = 1;EX1 = 1;IT1 = 1;ES = 0;EA = 0;}/****************************************************************************** *****///读TEA5767状态,并转换成频率void Radio_Read(void){unsigned char temp_l,temp_h;Pll_Data = 0;ATIICxx_PRead(&radio_read_data[0],5);temp_l = radio_read_data[1];temp_h = radio_read_data[0];temp_h &= 0x3f;Pll_Data = temp_h*256+temp_l;Get_Frequency();}/****************************************************************************** *****///由PLL计算频率void Get_Frequency(void){unsigned char hlsi;unsigned int npll = 0;npll = Pll_Data;hlsi = radio_read_data[2]&0x10;if (hlsi)Frequency_Data = (unsignedlong)((float)(npll)*(float)REFERENCE_FREQ*(float)0.25-225); //频率单位:KHz elseFrequency_Data = (unsignedlong)((float)(npll)*(float)REFERENCE_FREQ*(float)0.25+225); //频率单位:KHz}/****************************************************************************** *****///由频率计算PLLvoid Get_Pll(void){unsigned char hlsi;hlsi = radio_read_data[2]&0x10;if (hlsi)Pll_Data = (unsigned int)((float)((Frequency_Data+225)*4)/(float)REFERENCE_FREQ); //频率单位:kelsePll_Data = (unsigned int)((float)((Frequency_Data-225)*4)/(float)REFERENCE_FREQ); //频率单位:k}/****************************************************************************** *****///手动设置频率,mode=1,+0.1MHz; mode="0:-0".1MHz ,不用考虑TEA5767用于搜台的相关位:SM,SUDvoid Search(unsigned char mode){Radio_Read();if(mode){Frequency_Data += 100;if(Frequency_Data > max_freq)Frequency_Data = min_freq;}else{Frequency_Data -= 100;if(Frequency_Data < min_freq)Frequency_Data = max_freq;}Get_Pll();radio_write_data[0] = Pll_Data/256;radio_write_data[1] = Pll_Data%256;radio_write_data[2] = 0x41;radio_write_data[3] = 0x11;radio_write_data[4] = 0x40;ATIICxx_PWrite(&radio_write_data[0],5);}/****************************************************************************** *****///自动搜台,mode=1,频率增加搜台; mode="0:频率减小搜台".void Auto_Search(unsigned char mode){Radio_Read();Get_Pll();if(mode){radio_write_data[2] = 0xb1;if(Pll_Data > max_pll){Pll_Data = min_pll;}}else{radio_write_data[2] = 0x41;if(Pll_Data < min_pll){Pll_Data = max_pll;}}radio_write_data[0] = Pll_Data/256+0x40;radio_write_data[1] = Pll_Data%256;radio_write_data[3] = 0x11;radio_write_data[4] = 0x40;ATIICxx_PWrite(&radio_write_data[0],5);Radio_Read();while(!(radio_read_data[0]&0x80)) //RF电台就绪标志{Radio_Read();}}/****************************************************************************** *****/void main(void){//0x2d,0x56,0x20,0x11,0x00unsigned long temp;Initialization();radio_write_data[0] =0x2A;radio_write_data[1] =0xB6;radio_write_data[2] =0x41;radio_write_data[3] =0x11;radio_write_data[4] =0x40;ATIICxx_PWrite(&radio_write_data[0],5);//初始化TEA5767(89.8Mhz) Frequency_Data = 89800;while(1){ temp= Frequency_Data;Led_Display(Frequency_Data);if( k1 == 0){ DelayD(2);while(k1 == 0);//等待键松开Search(Add_Freq);}if( k2 == 0){ DelayD(2);while(k2 == 0);//等待键松开Search(Dec_Freq);}if( k3 == 0){ DelayD(2);while(k3 == 0);//等待键松开Auto_Search(Add_Freq);}if( k4 == 0){ DelayD(2);while(k4 == 0);//等待键松开Auto_Search(Dec_Freq);}}}/*********************************************************************/ struct bytedata_2{unsigned char ByteH;unsigned char ByteL;};union int2byte{unsigned int IntData;struct bytedata_2 ByteData;};/*********************************************************************/ //启动I2C总线,退出时SCL为低void I2C_Start(void){I2C_SDA=1; /*发送起始条件的数据信号*/_Nop();I2C_SCK=1;_Nop();_Nop();_Nop();_Nop();_Nop();/*起始条件建立时间大于4.7us,延时*/ I2C_SDA=0; /*发送起始信号*/_Nop();_Nop();_Nop();_Nop();_Nop(); /* 起始条件锁定时间大于4μs*/I2C_SCK=0; /*钳住I2C总线，准备发送或接收数据 */_Nop();_Nop();_Nop();_Nop();_Nop();/*起始条件建立时间大于4.7us,延时*/ }//*停止I2C总线void I2C_Stop(void){I2C_SCK=0;I2C_SDA=0; /*发送结束条件的数据信号*/_Nop(); /*发送结束条件的时钟信号*/I2C_SCK=1; /*结束条件建立时间大于4μs*/_Nop();_Nop();_Nop();_Nop();_Nop();I2C_SDA=1; /*发送I2C总线结束信号*/}//MCU等待应答位(返回0表示应答)bit I2C_WaitAck(void){unsigned char ucErrTime = 200; //因故障接收方无ACK，超时值。
89S52单片机c语言入门
51单片机C语言入门教程51单片机C语言学习杂记学习单片机实在不是件易事，一来要购买高价格的编程器，仿真器，二来要学习编程语言，还有众多种类的单片机选择真是件让人头痛的事。
在众多单片机中51架构的芯片风行很久，学习资料也相对很多，是初学的较好的选择之一。
51的编程语言常用的有二种，一种是汇编语言，一种是C语言。
汇编语言的机器代码生成效率很高但可读性却并不强，复杂一点的程序就更是难读懂，而C语言在大多数情况下其机器代码生成效率和汇编语言相当，但可读性和可移植性却远远超过汇编语言，而且C语言还可以嵌入汇编来解决高时效性的代码编写问题。
对于开发周期来说，中大型的软件编写用C语言的开发周期通常要小于汇编语言很多。
综合以上C语言的优点，我在学习时选择了C语言。
以后的教程也只是我在学习过程中的一些学习笔记和随笔，在这里加以整理和修改，希望和大家一起分享，一起交流，一起学习，一起进步。
*注：可以肯定的说这个教程只是为初学或入门者准备的，笔者本人也只是菜鸟一只，有望各位大侠高手指点错误提出建议。
明浩2003-3-30 pnzwzw@第一课建立您的第一个C项目使用C语言肯定要使用到C编译器，以便把写好的C程序编译为机器码，这样单片机才能执行编写好的程序。
KEIL uVISION2是众多单片机应用开发软件中优秀的软件之一，它支持众多不同公司的MCS51架构的芯片，它集编辑，编译，仿真等于一体，同时还支持，PLM，汇编和C语言的程序设计，它的界面和常用的微软VC++的界面相似，界面友好，易学易用，在调试程序，软件仿真方面也有很强大的功能。
因此很多开发51应用的工程师或普通的单片机爱好者，都对它十分喜欢。
以上简单介绍了KEIL51软件，要使用KEIL51软件，必需先要安装它。
KEIL51是一个商业的软件，对于我们这些普通爱好者可以到KEIL中国代理周立功公司的网站上下载一份能编译2K的DEMO版软件，基本可以满足一般的个人学习和小型应用的开发。
单片机实验指导书
单片机原理与应用实验指导书九江学院电子工程学院2007年9月第一章单片机实验的基本要求与方法一、实验目的学习并掌握单片机的基本结构及接口设计方法，学习汇编语言程序设计的基本方法和技能。
二、实验要求1、上机前要做好充分准备，明确实验目的、熟悉实验内容、掌握实验步骤、了解所用单片机实验开发系统及仪器设备的性能。
做好实验前预习和必要的准备，如画好程序流程图，编好程序，做到准备充分。
2. 进入实验室后，熟悉所用的单片机实验开发系统及仪器设备，了解其外观、性能。
接线要正确、简单明了，接线完成后检查一遍，经老师复查允许后才可通电。
通电瞬间，应注意仪器和实验装置是否正常工作，如有不正常现象，应立即断电查找原因，直至故障排除后，实验方可继续进行。
3. 实验进行时，按规定步骤进行，经过反复修改调试，达到设计功能后，读取数据，并及时纪录。
4. 实验完成后，经老师验收合格，并把仪器、导线、工具整理完毕后，学生方可离开实验室。
三、实验方法本课程所用的实验板采用在系统可编程方式下载程序，具体操作过程参考第三章。
四、实验报告内容和要求1. 实验报告要用学校统一印发的实验报告纸。
2. 实验报告内容应包括：实验名称、器材、目的、原理、步骤、结果及分析、流程图、程序清单。
3. 实验报告中实验原理图（含电路图和时序图）要准确无误。
4. 实验报告中程序清单要求调试并运行正确无误，要有中文注释。
5．每个实验后的实验结果分析和心得体会必须独立完成，对实验中发现的问题应加以讨论，并提出自己的改进意见和要求。
6．实验报告写完后统一交到学习委员处，按学号排列装订成册，然后交到老师处。
第二章 V6实验板简介本课程所用单片机实验板，可用于MCS-51系列单片机的仿真开发和《单片机原理与应用》课程的教学实验，具有电路简单，小巧便携，支持在系统可编程技术，简便易用等特点。
适合单片机初学者使用。
图2-1一、可开设实验1、wave仿真软件的应用2、用isplay实现在系统可编程3、流水灯4、动态显示程序5、中断响应程序设计6、定时/计数器的应用：测量脉冲宽度、倒计时器、带闪动的动态显示7、键盘接口程序设计：计时系统、抢答器设计、模拟汽车转向灯设计*8、红外按键识别程序设计*9、基于红外按键输入的四则混合运算计算器设计10、电子音乐盒设计*11、基于红外按键输入的电子琴设计12、基于DS1302的精密时钟设计13、基于DS18B20的数字温度计设计14、串行程序存储器扩展*15、数据采集电路设计：单片机与A/D 转换器接口 *16、信号发生器设计：单片机与D/A 转换器接口 *17、直流电机调速 *18、步进电机控制*19、基于MAX7219的数码管静态显示程序设计 *20、字符型液晶显示程序设计 *21、点阵型液晶显示程序设计注：带“*”实验项目需外接扩展电路二、V6实验板的原理和组成1、总体电路图上电复位....图2-22、微处理器V6实验板采用DIP 封装的AT89s52单片机作为微处理器，引脚配置如图2-3所示，为实现在系统可编程功能，选用11.0592MHz的晶振。
AT89S系列单片机调试板说明书.
AT89S系列单片机调试板说明书ATMEL公司的AT89S系列51单片机支持ISP功能，给单片机应用开发带来了极大方便。
现介绍一款简易型开发板的使用方法。
将该板插入DIP40封装的8051单片机插座处，通过廉价的ISP即可编程AT89S51、AT89S52、A T89S53单片机。
编程板照片见图一。
图一编程板照片各部分功能分布情况参加下图二描述。
图二功能描述图按下“编程按键”，PC机即可通过ISP电缆编程AT89S单片机。
“晶体选择”现位置选择编程板上的晶体工作，如果要用目标板上的晶体，应短接靠单片机侧的跳线。
“串行选择”现位置是目标板可用串行。
下面的图是其它方位的照片。
焊接面的排针可插入DIP40的IC座，通过该IC座，然后再插入目标板的IC座，不要将排针直接目标板的IC座，以免造成目标板以后与单片机接触不良。
AT89S单片机仿真板使用方法成都信息工程学院郑郁正@中国，zyz@一、A T89S仿真板如图1。
使用时，必须插入A TMEL的A T89S系列单片机。
二、晶体的选择。
调试时晶体既可用目标板上晶振，也可以选用仿真板上的晶振，图2接法则用仿真板上的晶体，图3接法则用目标板的晶体。
如果不用目标板时，必须按图2接法。
三、电源的接入。
如果按图4仿真板接收目标板，仿真板可用目标板的电源进行工作；如果不接入目标板，则按图5方式加入5V电源，红色线接正极，黑色线接负极。
四、电缆的接入。
PC机通过A T89S的ISP电缆编程AT89S系列单片机，电缆按图5方式接入仿真板，注意电缆上的三角符号，不要接反啦。
而电缆另一端接到PC机的并行打印口上，如图6所示。
五、编程的方法。
编程按键开关具有锁定功能，共有两个，必须一起使用。
按图7按下编程按键开关，PC机即下编程固化，按图8松开编程按键开关，单片机即可工作。
六、复位的方法。
按图9接法，使用目标板上的复位电路；如果没有插入目标板，则图10接法，使用仿真板上的复位电路，由于不设置复位按键，只能靠上电复位。
第5章_AT89S52程序设计与调试
5.1 汇编语言程序设计
5.2 C51程序设计
5.3 程序调试方法
1 <
5.1 汇编语言程序设计
源程序的编辑 源程序的编写要依据8051汇编语言的基本规则，特别要 用好常用的汇编命令（即伪指令），例如下面的程序段： ORG 0040H MOV A，#7FH MOV R1，#44H END 这里的ORG和END是两条伪指令，其作用是告诉汇编程序此 汇编源程序的起止位置。编辑好的源程序应以 .ASM或.A51 扩展名存盘(取决于汇编器要求)，以备汇编程序调用。
22 <
3、C51数据的存储类型
由于MCS-51结构的特殊性，C51通过存储类型来声明 将变量定义在哪一个存储空间，存储类型如下表：
23 <
变量的定义方法
对于非指针的普通变量，定义格式为： [存储类型] 数据类型 变量名； 也可写为： 数据类型 [存储类型] 变量名； 例如： data char i, j, k; idata unsigned char display[16]; xdata unsigned int buf[100]; code unsigned char bcd_seg_tab[10]={0x40,0x7c, 0x12,0x18,0x2c,0x41,1,0x5c,0,0x8}; //共阴7段码 char data m,n; unsigned int xdata len; float idata x,y,z;
ORG 1000H INT0_PROC: CLR IE0 … … END
; 所有汇编程序结束
5 <
3、字节数据定义伪指令 DB
[标号：] DB 字节数据表
功能是从标号指定的地址开始，在程序存储器中定义字 节数据。字节数据表可以是一个或多个字节数据、字符串或 表达式。该伪指令将字节数据表中的数据根据从左到右的顺 序依次存放在指定的存储单元中。一个数据占一个存储单元。 例如： ORG 500H DB 8，10，18 DB “ABC”
《单片机原理与应用》AT89s52
片内 8KB Flash ROM EA=1
1FFFH 0000H EA=0
程序存储器 ROM
64KB RAM ( I/O)
0000H
片内
专用 FFH 寄存器 80H
内部 7FH
RAM 00H
数据存储器 RAM
¼Ä÷
❖1、程序存储器
AT89S52单片机片内程序存储器 ROM有8K字节， 其地址为0000H～1FFFH；片外可接扩展程序存储 器ROM，最大达64 k字节，地址为0000H～FFFFH， 片内外统一编址。CPU访问片内、片外程序存储器 ROM时用MOVC指令。
表1-2 程序状态寄存器PSW功能表
地址
D0H
寄存器 名称
程序状态寄存器PSW
位地址
D7
D6
D5
D4
D3
D2
D1
D0
位名称
CY
AC
F0
RS1
RS0
OV
F1
P
位意义
进/借
辅进
用户标志
寄存器组选择
溢出
用户标志
奇/偶
CY（PSW.7）：进/借位标志位。在执行加法（或减法）运 算指令时，如果运算结果的最高位（D7位）向前有进位（ 或借位），则CY位由硬件自动置为1（CY=1）；如果运算 结果的最高位无进位（或借位），则CY位被清0（CY=0） 。
AT89S52
AT89S52单片机的基本组成
AT89S52 单片机内部结构框图如图1-2所示：
AT89S52 单片机内部包括：
❖ 一个8位89S52微处理器（CPU），是单片机的运算和指 挥中心。
❖ 片内8K字节程序存储器 （ROM），用于存放程序、原始 数据及表格。
AT89S52单片机数字万用表附带全部程序
ADC0809芯片简要介绍
ADC0809各脚功能如下：
D7-D0：8位数字量输出引脚。
IN0-IN7：8位模拟量输入引脚。
VCC：+5V工作电压。
GND：地。
REF（+）：参考电压正端。
REF（-）：参考电压负端。
START：A/D转换启动信号输入端。
ALE：地址锁存允许信号输入端。
（以上两种信号用于启动A/D转换）.
图7
1.6.3电阻测量电路
此电路是将电阻转换为电压信号进行测量，采用四个自锁开关，作为选择测量档位。然后根据虚断原理得到下面公式：
然后送到A/D转换进行测量电压值，经过处理后得到电阻值。
图8
1.6.4ADC0809并行转换电路
将测量电路得到的电压总到ADC0809进行A/D转换，然后送到单片机进行处理。
{
float Vol;
tem;
Vol=Dat*0.019608; //0.019608=5.0/255.0
Vol=Vol*10000.0;
Vol=Vol/1.156;
OE=0;
tem=(int)(Vol);
v0=tem/1000; //千位数
v0=v0+(7<<4);//片选第一位
v1=(tem/100)%10; v1=v1+176;
图5
1.6单元电路设计
下面根据系统框图对各部分电路进行分析。以及对主要芯片进行说明。
1.5
1.6
1.6.1电压测量电路
将被测电压进行分压后得到1/10原电压并输入ADC0809进行模数转换。
图6
1.6.2电流测量电路
电路将模拟被测电流转化为电压，通过改变滑动变阻器大小，经过负反馈放大电路将被测量转化为电压进行测量。
AT89S52单片机结构+C语言注意事项+键盘消抖
AT89S52单片机基本特性
8 位的 CPU， 片内有振荡器和时钟电路,工作频率为
0～24MHz 片内有 256字节 数据存储器 RAM 片内有 8K字节 程序存储器 ROM 4个8位 的并行I/O口（P0、P1、P2、P3） 1个 全双工串行通讯口 3个16位 定时器/计数器（T0、T1、T2） 可处理 6个中断源，两级中断优先级
在C51中，为了用户处理方便，C51编译器把51单 片机的常用的特殊功能寄存器和特殊位进行了定义， 放在一个“reg51.h”或“reg52.h”的头文件中，当用 户要使用时，只须要在使用之前用一条预处理命令 #include <reg52.h>把这个头文件包含到程序中，然 后就可使用殊功能寄存器名和特殊位名称。
CPU都是按照一定的时钟节拍与时序进行工作： 时钟周期： Tc=晶振频率fosc的倒数 机器周期：Tm==12个时钟周期(Tc) 指令周期: Ti:执行一条指令所需的机器周期(Tm)数
例： 晶振频率是12M 时 一个机器周期需要多 长时间？ Tc= 1/fosc=1/12Mhz Tm=12XTc =12X1/12Mhz = 1us
读锁存器 2 地址高8位 控制 =0 Vcc 内部上拉电阻 0
Q
内部 总线 写锁 存器
=0 引脚P2.X
0
D
0
0
CK
/Q
3
1
导 通
1 读引脚 =0 控制=0时，此脚作通用输出口： 输出=0时
AT89S52单片机的引脚（P3口）
P3.0—P3.7: 双功能口（内置了上拉电阻） 它具有特定的第二功能。在不使用它的第二功 能时它就是普通的通用准双向I/O口。
AT89S52使用说明书
AT89S52最小系统使用说明书注意：本说明书中添加超链接的按CTRL并点击连接，即可看到内容。
一、AT89S52单片机主要性能● 与MCS-51单片机产品兼容● 8K字节在线系统可编程Flash存储器● 1000次擦写周期● 4.0V-5.5V工作电压● 全静态操作：0Hz～33Hz● 三级加密程序存储器● 256*8字节的内部数据存储器● 32个可编程I/O口线● 三个16位定时器/计数器● 八个中断源● 全双工UART串行通道● 低功耗空闲和掉电模式● 掉电后中断可唤醒● 看门狗定时器● 双数据指针● 掉电标识符● 快速编程周期● 灵活ISP编程（字节和模式）● 绿色工作包操作二、功能特性描述AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8K 在线系统可编程Flash 存储器。
使用Atmel 公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。
片上Flash允许程序存储器在系统可编程，亦适于常规编程器。
在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得AT89S52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。
AT89S52具有以下标准功能：8k字节Flash，256字节RAM，32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。
另外，AT89S52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。
空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。
掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。
三、板子的功能特点简要说明：一、尺寸：85mmX55mm二、主要芯片：AT89S52单片机、MAX232三、工作电压：直流4~6伏四、单片机标准十针下载接口。
（可使用并口下载线和USB下载线下载）另外支持：双龙下载软件以及Easy 51Pro.exe五、特点：1、具有电源指示。
